Page 51 of 231

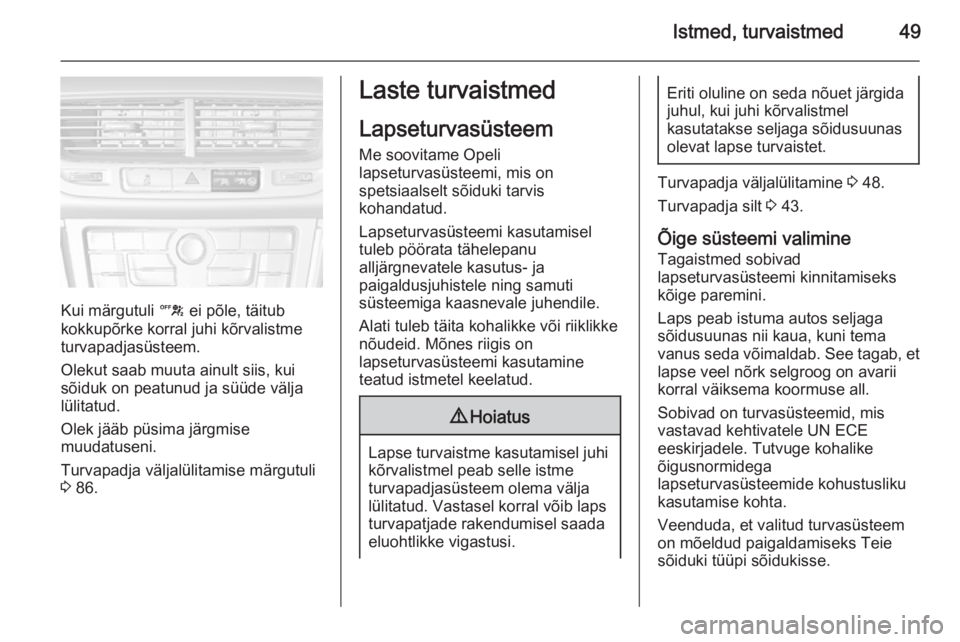

Istmed, turvaistmed49
Kui märgutuli c ei põle, täitub
kokkupõrke korral juhi kõrvalistme
turvapadjasüsteem.
Olekut saab muuta ainult siis, kui
sõiduk on peatunud ja süüde välja
lülitatud.
Olek jääb püsima järgmise
muudatuseni.
Turvapadja väljalülitamise märgutuli
3 86.
Laste turvaistmed
Lapseturvasüsteem
Me soovitame Opeli
lapseturvasüsteemi, mis on
spetsiaalselt sõiduki tarvis
kohandatud.
Lapseturvasüsteemi kasutamisel
tuleb pöörata tähelepanu
alljärgnevatele kasutus- ja
paigaldusjuhistele ning samuti
süsteemiga kaasnevale juhendile.
Alati tuleb täita kohalikke või riiklikke nõudeid. Mõnes riigis on
lapseturvasüsteemi kasutamine
teatud istmetel keelatud.9 Hoiatus
Lapse turvaistme kasutamisel juhi
kõrvalistmel peab selle istme
turvapadjasüsteem olema välja
lülitatud. Vastasel korral võib laps
turvapatjade rakendumisel saada
eluohtlikke vigastusi.
Eriti oluline on seda nõuet järgida
juhul, kui juhi kõrvalistmel
kasutatakse seljaga sõidusuunas
olevat lapse turvaistet.
Turvapadja väljalülitamine 3 48.
Turvapadja silt 3 43.
Õige süsteemi valimine Tagaistmed sobivad
lapseturvasüsteemi kinnitamiseks
kõige paremini.
Laps peab istuma autos seljaga sõidusuunas nii kaua, kuni tema vanus seda võimaldab. See tagab, et
lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.
Sobivad on turvasüsteemid, mis
vastavad kehtivatele UN ECE
eeskirjadele. Tutvuge kohalike
õigusnormidega
lapseturvasüsteemide kohustusliku
kasutamise kohta.
Veenduda, et valitud turvasüsteem
on mõeldud paigaldamiseks Teie
sõiduki tüüpi sõidukisse.
Page 52 of 231
50Istmed, turvaistmed
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige (vt
vastavaid silte).
Lapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.
Kui lapseturvasüsteemi ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või eemaldada sõidukist.
Märkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi
katta mingite muude materjalidega.
Lapse turvaiste, mis on avariis surve all olnud, tuleb välja vahetada.
Page 53 of 231

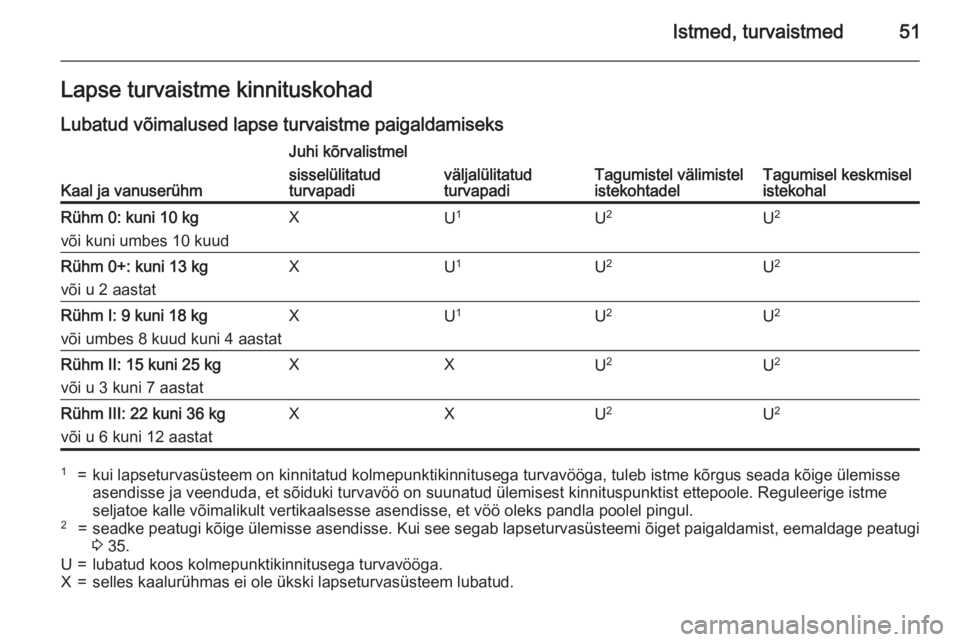

Istmed, turvaistmed51Lapse turvaistme kinnituskohad
Lubatud võimalused lapse turvaistme paigaldamiseks
Kaal ja vanuserühm
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel keskmisel
istekohal
sisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kg
või kuni umbes 10 kuudXU 1U2U2Rühm 0+: kuni 13 kg
või u 2 aastatXU 1U2U2Rühm I: 9 kuni 18 kg
või umbes 8 kuud kuni 4 aastatXU 1U2U2Rühm II: 15 kuni 25 kg
või u 3 kuni 7 aastatXXU 2U2Rühm III: 22 kuni 36 kg
või u 6 kuni 12 aastatXXU 2U21=kui lapseturvasüsteem on kinnitatud kolmepunktikinnitusega turvavööga, tuleb istme kõrgus seada kõige ülemisse
asendisse ja veenduda, et sõiduki turvavöö on suunatud ülemisest kinnituspunktist ettepoole. Reguleerige istme
seljatoe kalle võimalikult vertikaalsesse asendisse, et vöö oleks pandla poolel pingul.2=seadke peatugi kõige ülemisse asendisse. Kui see segab lapseturvasüsteemi õiget paigaldamist, eemaldage peatugi
3 35.U=lubatud koos kolmepunktikinnitusega turvavööga.X=selles kaalurühmas ei ole ükski lapseturvasüsteem lubatud.
Page 54 of 231
52Istmed, turvaistmed
Lubatud võimalused lapse turvasüsteemi ISOFIX paigaldamiseksKaaluklassSuurusklassKinnitamineJuhi kõrvalistmelTagumistel välimistel
istekohtadelTagumisel keskmisel
istekohalRühm 0: kuni 10 kgEISO/R1XIL 1XRühm 0+: kuni 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL1XRühm I: 9 kuni 18 kgDISO/R2XIL1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXRühm II: 15 kuni 25 kg
või u 3 kuni 7 aastatXILXRühm III: 22 kuni 36 kg
või u 6 kuni 12 aastatXILX
Page 55 of 231
Istmed, turvaistmed53

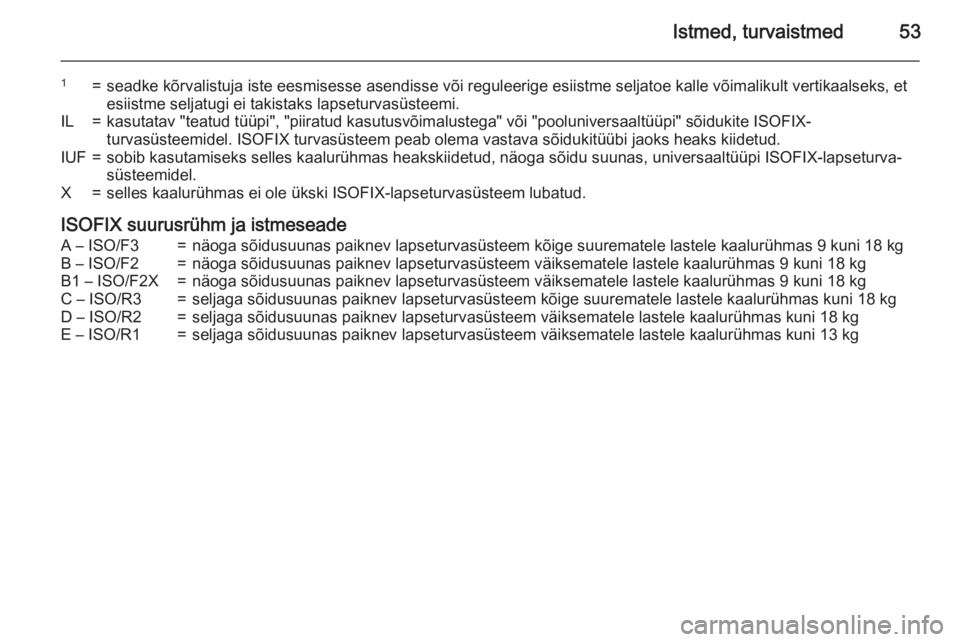

1=seadke kõrvalistuja iste eesmisesse asendisse või reguleerige esiistme seljatoe kalle võimalikult vertikaalseks, et
esiistme seljatugi ei takistaks lapseturvasüsteemi.IL=kasutatav "teatud tüüpi", "piiratud kasutusvõimalustega" või "pooluniversaaltüüpi" sõidukite ISOFIX- turvasüsteemidel. ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF=sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX-lapseturva‐
süsteemidel.X=selles kaalurühmas ei ole ükski ISOFIX-lapseturvasüsteem lubatud.
ISOFIX suurusrühm ja istmeseade
A – ISO/F3=näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2=näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X=näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3=seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2=seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1=seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kg
Page 56 of 231
54Istmed, turvaistmedISOFIXi
lapseturvasüsteemid
Statsionaarse juhikuta ISOFIX lapseturvasüsteemide
paigaldamine
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on tabelis tähistatud lühendiga IL.
ISOFIX kinnitusklambrid on märgitudseljatoel oleval sildil.
Statsionaarse juhikuga ISOFIX
lapseturvasüsteemide paigaldamine
Sõiduk võib olla varustatud
juhikutega paigaldamistoendite ees,
mis on lapseturvasüsteemi
paigaldamisel abiks.
Page 57 of 231
Istmed, turvaistmed55
Lapseturvasüsteemi paigaldamisel
pöörduvad juhikute katted
automaatselt taha.
Ülemise kinnitusrihma
kinnitusaasad
Olenevalt konkreetse riigi
seadmetest võib sõidukil olla kaks või
kolm kinnitusaasa.
Ülemise kinnitusrihma lapse
turvaistme kinnitusaasad on
tähistatud sümboliga :.Mitte-ISOFIX lapse turvaistmete
korral kinnitage ülemine kinnitusrihm
ülemiste kinnitusaasade külge. Rihm
peab kulgema peatoe kahe juhtvarda vahelt.
ISOFIX lapse turvaistmete korral
kinnitage ülemine kinnitusrihm
ülemiste kinnitusaasade külge lisaks
ISOFIX-kinnitusele. Rihm peab
kulgema peatoe kahe juhtvarda
vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.
Page 58 of 231
56PanipaigadPanipaigadHoiukohad .................................... 56
Pakiruum ...................................... 69
Katusepakiraam ........................... 72
Koormusteave .............................. 72Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Panipaik armatuurlauas
Panipaik asub rooliratta kõrval.
Kindalaeka kohal asub veel üks
panipaik.
Avamiseks vajutage nuppu.
Sõidu ajal peavad olema panipaikade kaaned suletud.
Page 59 of 231
Panipaigad57Kindalaegas
Avamiseks tõmmake käepidet.
Kindalaegas peab olema sõidu ajal suletud.
Topsihoidikud
Topsihoidikud asetsevad
keskkonsoolil ja keskkonsooli
tagaosas.
Tagaistme topsihoidiku
kasutamiseks tõmmake tagaistme
käetoel olevat rihma.
Page 60 of 231
58PanipaigadPäikseprillihoidik
Avamiseks pöörata alla.
Ärge kasutage raskete asjade
hoidmiseks.
Istmealune panipaik
Tõstke sahtlit eestpoolt ja tõmmake
välja. Sulgemiseks lükata laegas sisse ja fikseerida.
Keskkonsooli hoiulaegas
Vajutage nupp alla ja lükake kate
tagasi.
