OPEL MOKKA 2015.5 Omaniku käsiraamat (in Estonian)

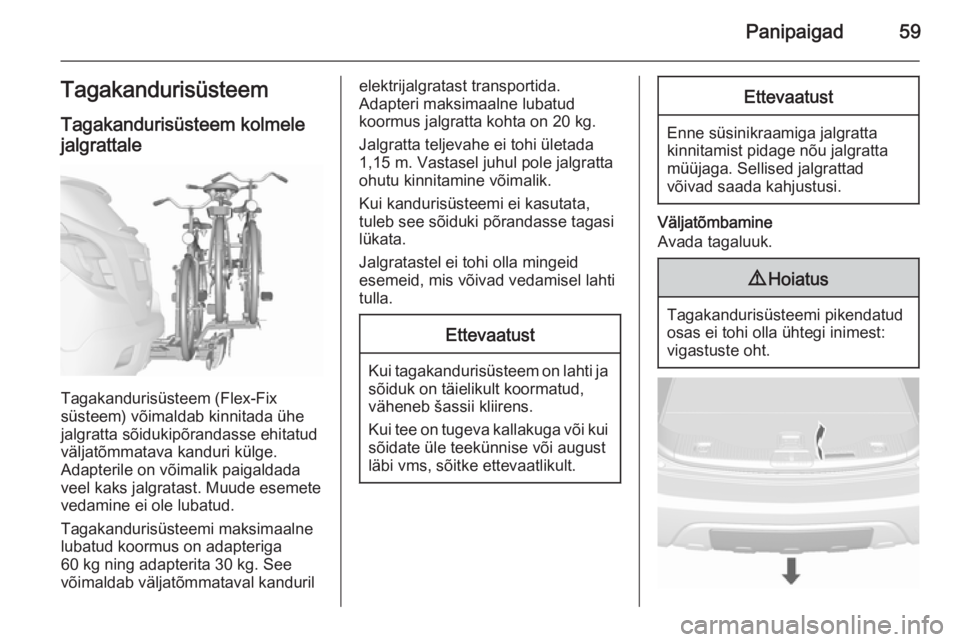

Panipaigad59TagakandurisüsteemTagakandurisüsteem kolmelejalgrattale
Tagakandurisüsteem (Flex-Fix
süsteem) võimaldab kinnitada ühe
jalgratta sõidukipõrandasse ehitatud väljatõmmatava kanduri külge.
Adapterile on võimalik paigaldada veel kaks jalgratast. Muude esemete
vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
lubatud koormus on adapteriga
60 kg ning adapterita 30 kg. See
võimaldab väljatõmmataval kanduril
elektrijalgratast transportida.
Adapteri maksimaalne lubatud
koormus jalgratta kohta on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,15 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui kandurisüsteemi ei kasutata,
tuleb see sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Kui tagakandurisüsteem on lahti ja
sõiduk on täielikult koormatud,
väheneb šassii kliirens.
Kui tee on tugeva kallakuga või kui sõidate üle teekünnise või augustläbi vms, sõitke ettevaatlikult.
Ettevaatust
Enne süsinikraamiga jalgratta
kinnitamist pidage nõu jalgratta
müüjaga. Sellised jalgrattad
võivad saada kahjustusi.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.

60Panipaigad

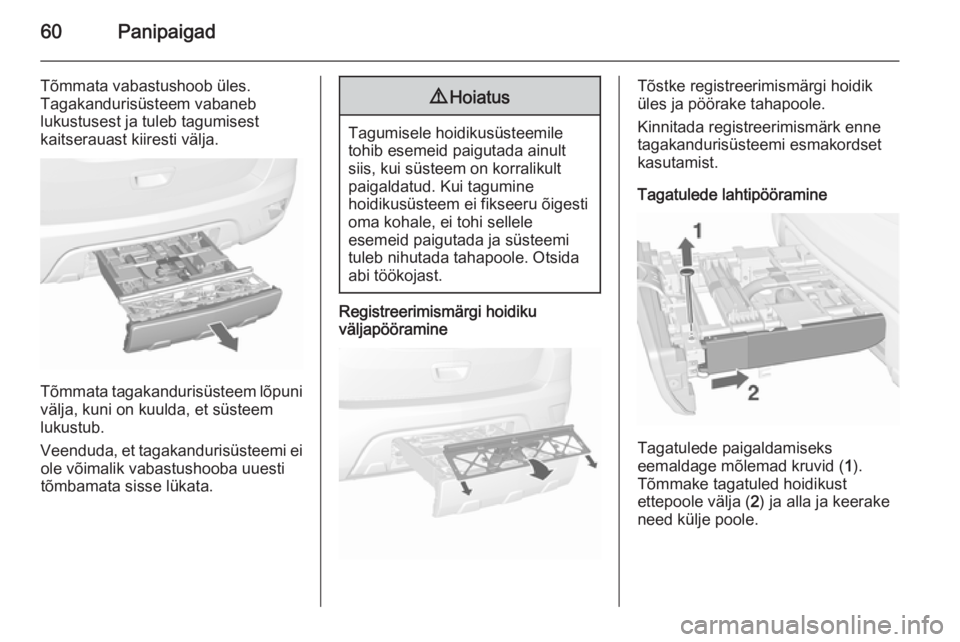

Tõmmata vabastushoob üles.
Tagakandurisüsteem vabaneb
lukustusest ja tuleb tagumisest
kaitserauast kiiresti välja.
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata.
9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Registreerimismärgi hoidiku
väljapööramine
Tõstke registreerimismärgi hoidik
üles ja pöörake tahapoole.
Kinnitada registreerimismärk enne
tagakandurisüsteemi esmakordset
kasutamist.
Tagatulede lahtipööramine
Tagatulede paigaldamiseks
eemaldage mõlemad kruvid ( 1).
Tõmmake tagatuled hoidikust
ettepoole välja ( 2) ja alla ja keerake
need külje poole.

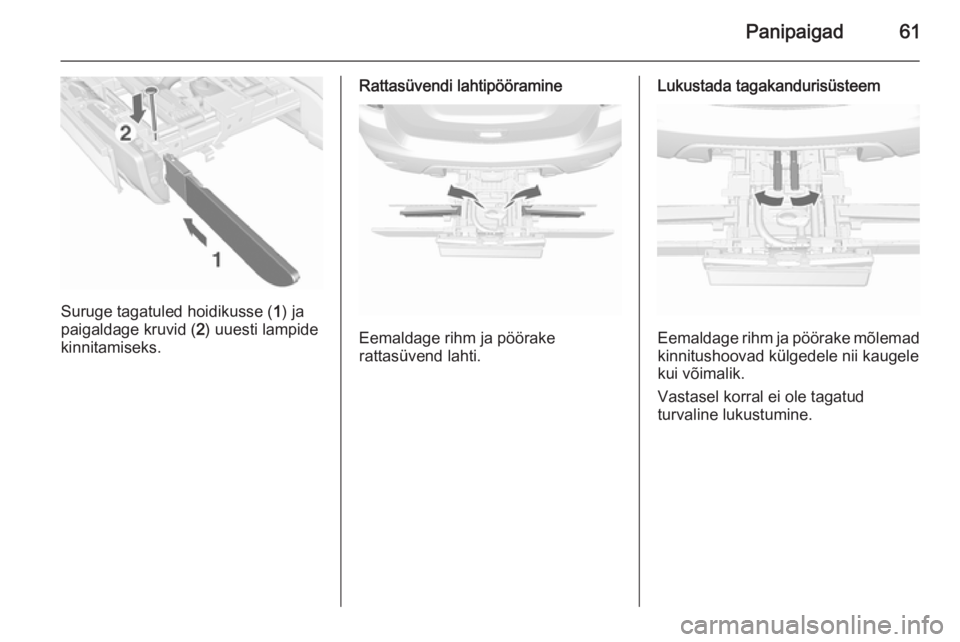

Panipaigad61
Suruge tagatuled hoidikusse (1) ja
paigaldage kruvid ( 2) uuesti lampide
kinnitamiseks.
Rattasüvendi lahtipööramine
Eemaldage rihm ja pöörake
rattasüvend lahti.
Lukustada tagakandurisüsteem
Eemaldage rihm ja pöörake mõlemad kinnitushoovad külgedele nii kaugele
kui võimalik.
Vastasel korral ei ole tagatud
turvaline lukustumine.

62Panipaigad

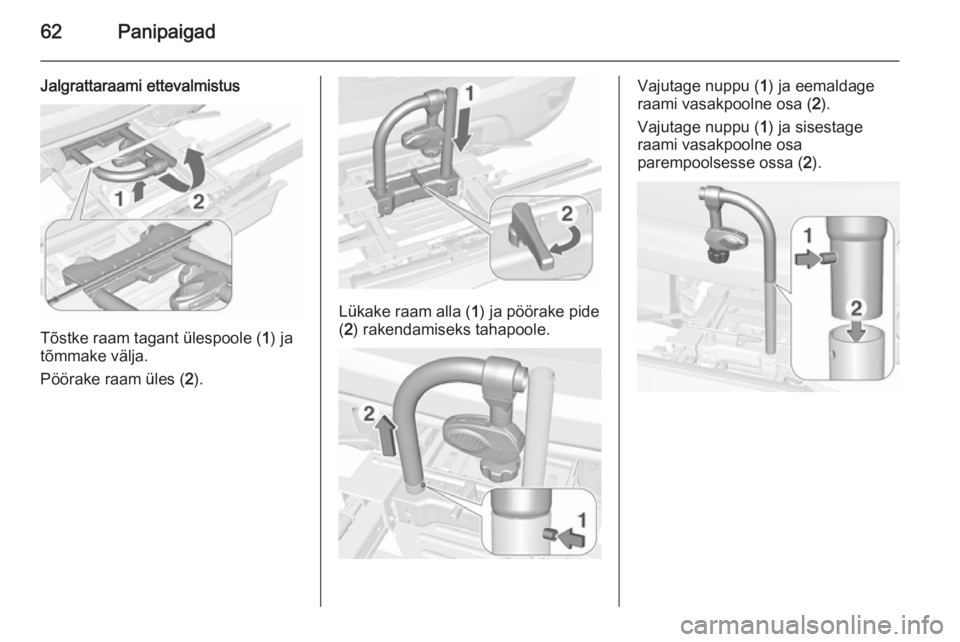

Jalgrattaraami ettevalmistus
Tõstke raam tagant ülespoole (1) ja
tõmmake välja.
Pöörake raam üles ( 2).
Lükake raam alla ( 1) ja pöörake pide
( 2 ) rakendamiseks tahapoole.
Vajutage nuppu ( 1) ja eemaldage
raami vasakpoolne osa ( 2).
Vajutage nuppu ( 1) ja sisestage
raami vasakpoolne osa
parempoolsesse ossa ( 2).

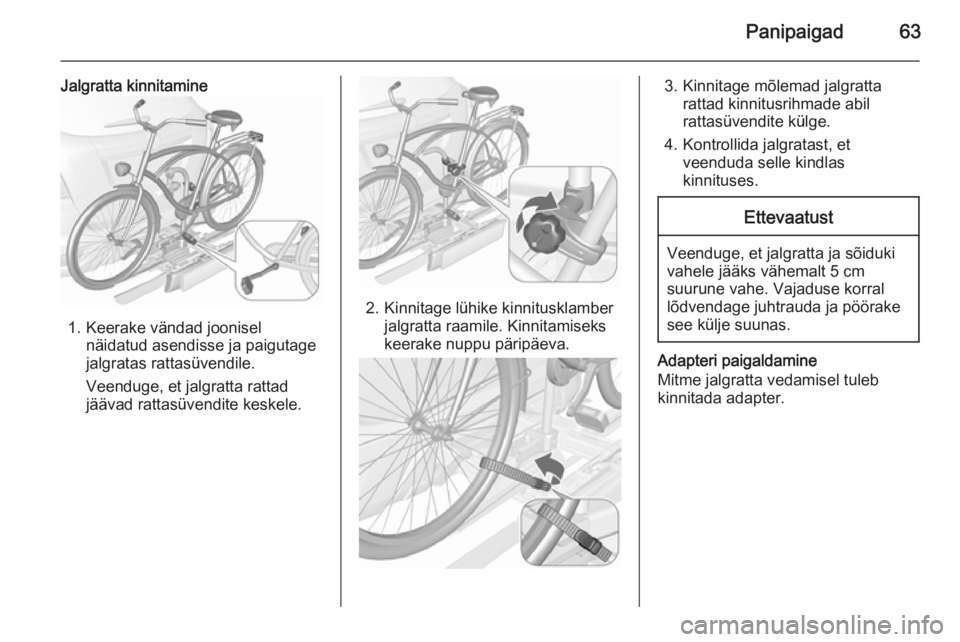

Panipaigad63
Jalgratta kinnitamine
1. Keerake vändad jooniselnäidatud asendisse ja paigutage
jalgratas rattasüvendile.
Veenduge, et jalgratta rattad
jäävad rattasüvendite keskele.
2. Kinnitage lühike kinnitusklamber jalgratta raamile. Kinnitamiseks
keerake nuppu päripäeva.
3. Kinnitage mõlemad jalgratta rattad kinnitusrihmade abil
rattasüvendite külge.
4. Kontrollida jalgratast, et veenduda selle kindlas
kinnituses.Ettevaatust
Veenduge, et jalgratta ja sõiduki
vahele jääks vähemalt 5 cm
suurune vahe. Vajaduse korral
lõdvendage juhtrauda ja pöörake see külje suunas.
Adapteri paigaldamine
Mitme jalgratta vedamisel tuleb
kinnitada adapter.

64Panipaigad

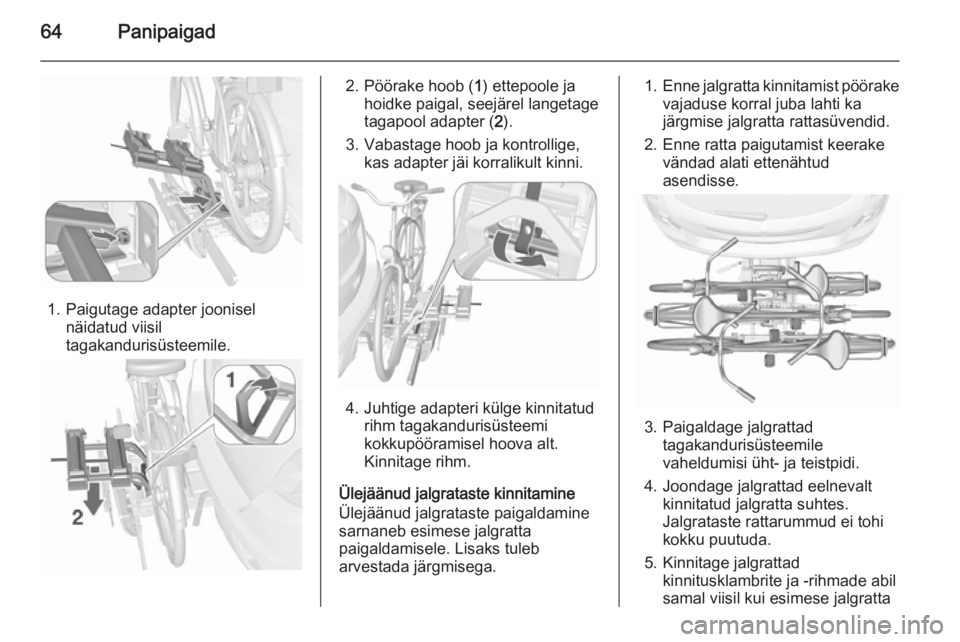

1. Paigutage adapter jooniselnäidatud viisil
tagakandurisüsteemile.
2. Pöörake hoob ( 1) ettepoole ja
hoidke paigal, seejärel langetage
tagapool adapter ( 2).
3. Vabastage hoob ja kontrollige, kas adapter jäi korralikult kinni.
4. Juhtige adapteri külge kinnitatudrihm tagakandurisüsteemi
kokkupööramisel hoova alt.
Kinnitage rihm.
Ülejäänud jalgrataste kinnitamine
Ülejäänud jalgrataste paigaldamine
sarnaneb esimese jalgratta
paigaldamisele. Lisaks tuleb
arvestada järgmisega.
1. Enne jalgratta kinnitamist pöörake
vajaduse korral juba lahti ka
järgmise jalgratta rattasüvendid.
2. Enne ratta paigutamist keerake vändad alati ettenähtud
asendisse.
3. Paigaldage jalgrattad tagakandurisüsteemile
vaheldumisi üht- ja teistpidi.
4. Joondage jalgrattad eelnevalt kinnitatud jalgratta suhtes.
Jalgrataste rattarummud ei tohi
kokku puutuda.
5. Kinnitage jalgrattad kinnitusklambrite ja -rihmade abil
samal viisil kui esimese jalgratta

Panipaigad65

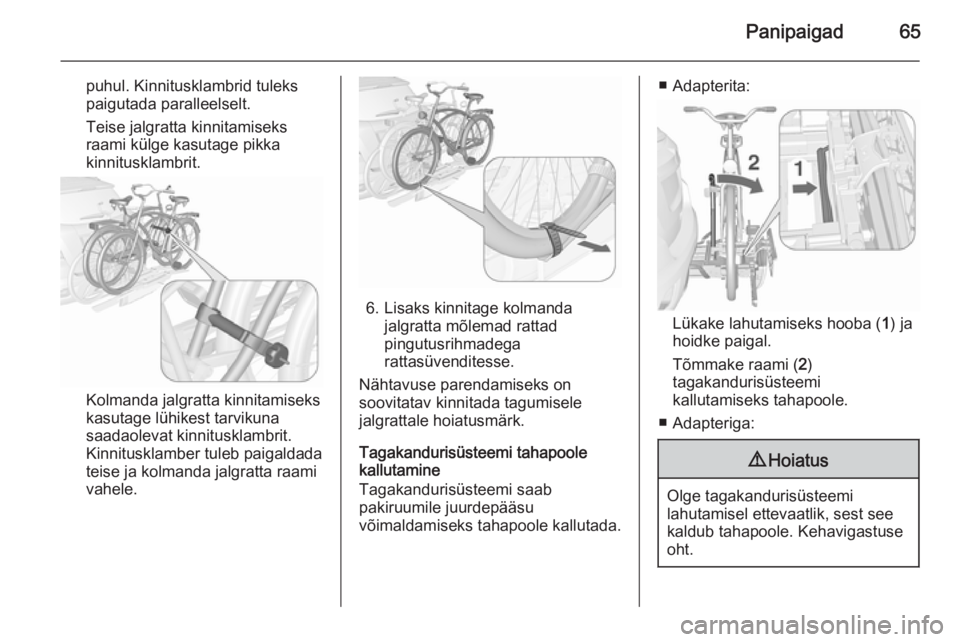

puhul. Kinnitusklambrid tuleks
paigutada paralleelselt.
Teise jalgratta kinnitamiseks
raami külge kasutage pikka
kinnitusklambrit.
Kolmanda jalgratta kinnitamiseks kasutage lühikest tarvikuna
saadaolevat kinnitusklambrit.
Kinnitusklamber tuleb paigaldada
teise ja kolmanda jalgratta raami vahele.
6. Lisaks kinnitage kolmanda jalgratta mõlemad rattad
pingutusrihmadega
rattasüvenditesse.
Nähtavuse parendamiseks on
soovitatav kinnitada tagumisele
jalgrattale hoiatusmärk.
Tagakandurisüsteemi tahapoole
kallutamine
Tagakandurisüsteemi saab
pakiruumile juurdepääsu
võimaldamiseks tahapoole kallutada.
■ Adapterita:
Lükake lahutamiseks hooba ( 1) ja
hoidke paigal.
Tõmmake raami ( 2)
tagakandurisüsteemi
kallutamiseks tahapoole.
■ Adapteriga:
9 Hoiatus
Olge tagakandurisüsteemi
lahutamisel ettevaatlik, sest see kaldub tahapoole. Kehavigastuse
oht.

66Panipaigad

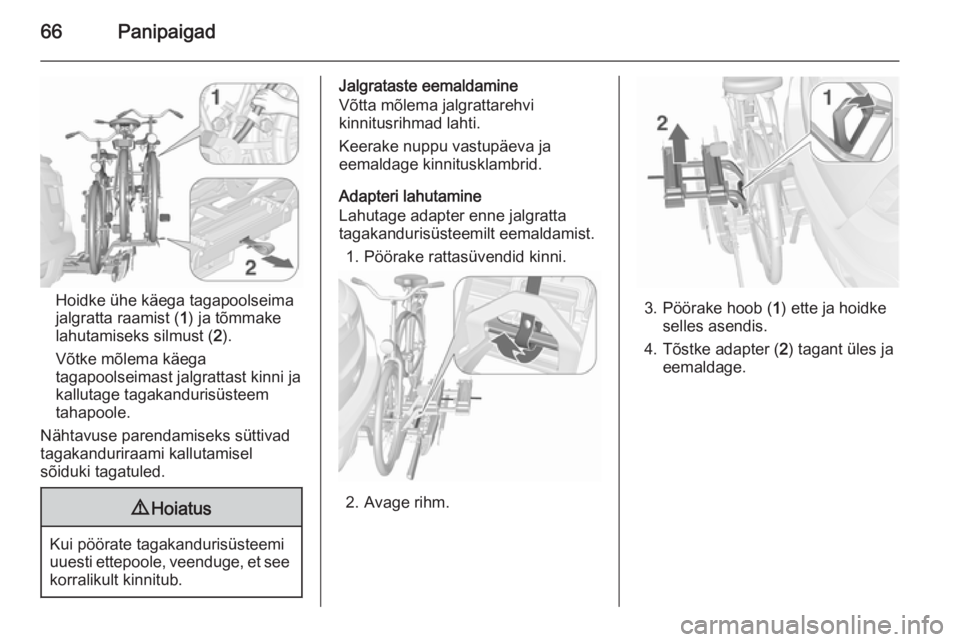

Hoidke ühe käega tagapoolseima
jalgratta raamist ( 1) ja tõmmake
lahutamiseks silmust ( 2).
Võtke mõlema käega
tagapoolseimast jalgrattast kinni ja
kallutage tagakandurisüsteem
tahapoole.
Nähtavuse parendamiseks süttivad
tagakanduriraami kallutamisel
sõiduki tagatuled.
9 Hoiatus
Kui pöörate tagakandurisüsteemi
uuesti ettepoole, veenduge, et see korralikult kinnitub.
Jalgrataste eemaldamine
Võtta mõlema jalgrattarehvi
kinnitusrihmad lahti.
Keerake nuppu vastupäeva ja
eemaldage kinnitusklambrid.
Adapteri lahutamine
Lahutage adapter enne jalgratta
tagakandurisüsteemilt eemaldamist.
1. Pöörake rattasüvendid kinni.
2. Avage rihm.
3. Pöörake hoob ( 1) ette ja hoidke
selles asendis.
4. Tõstke adapter ( 2) tagant üles ja
eemaldage.

Panipaigad67

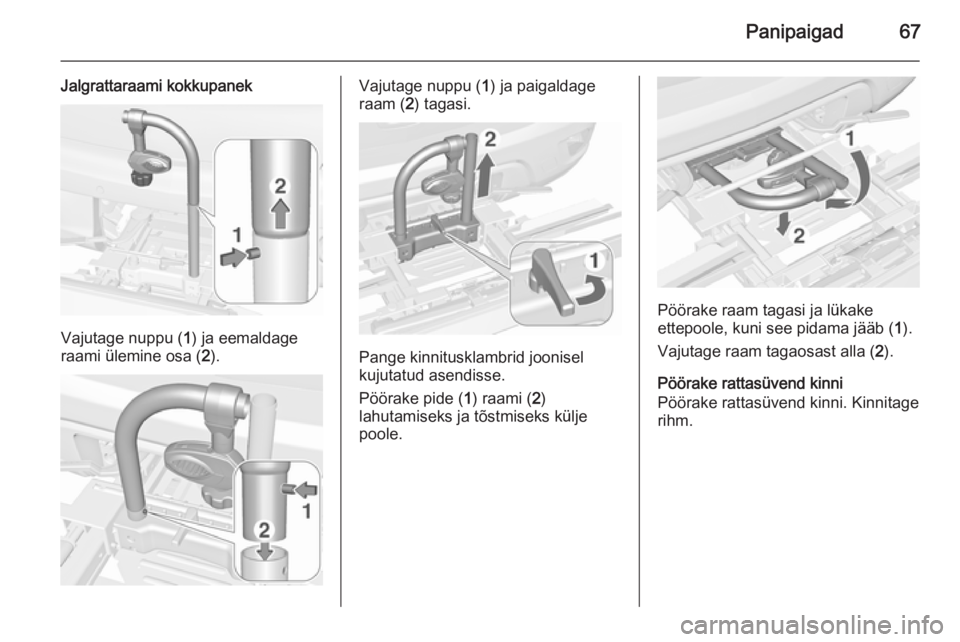

Jalgrattaraami kokkupanek
Vajutage nuppu (1) ja eemaldage
raami ülemine osa ( 2).
Vajutage nuppu ( 1) ja paigaldage
raam ( 2) tagasi.
Pange kinnitusklambrid joonisel
kujutatud asendisse.
Pöörake pide ( 1) raami ( 2)
lahutamiseks ja tõstmiseks külje
poole.
Pöörake raam tagasi ja lükake
ettepoole, kuni see pidama jääb ( 1).
Vajutage raam tagaosast alla ( 2).
Pöörake rattasüvend kinni
Pöörake rattasüvend kinni. Kinnitage rihm.

68Panipaigad

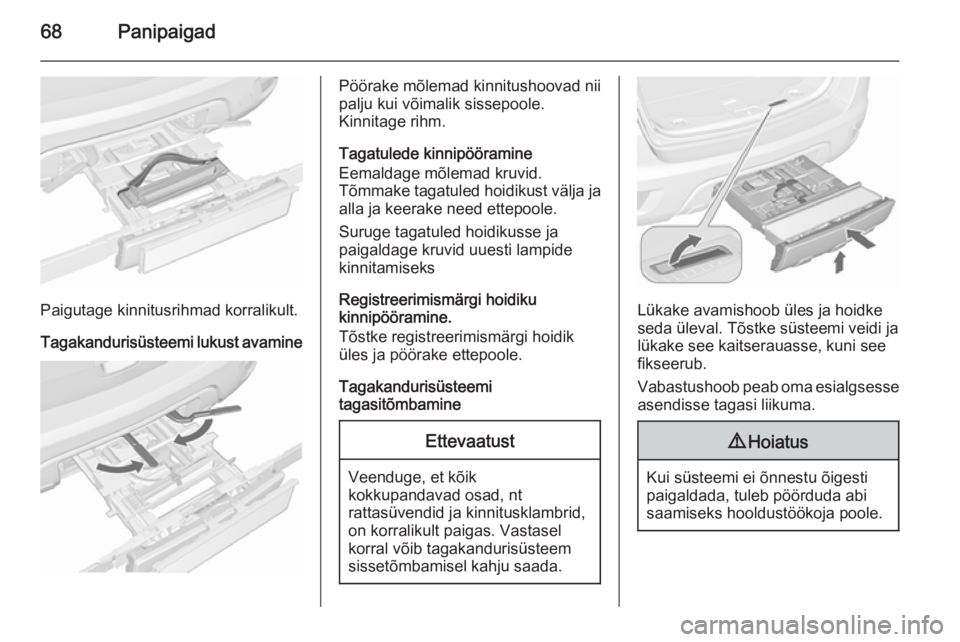

Paigutage kinnitusrihmad korralikult.
Tagakandurisüsteemi lukust avamine
Pöörake mõlemad kinnitushoovad nii
palju kui võimalik sissepoole.
Kinnitage rihm.
Tagatulede kinnipööramine
Eemaldage mõlemad kruvid.
Tõmmake tagatuled hoidikust välja ja
alla ja keerake need ettepoole.
Suruge tagatuled hoidikusse ja
paigaldage kruvid uuesti lampide
kinnitamiseks
Registreerimismärgi hoidiku
kinnipööramine.
Tõstke registreerimismärgi hoidik
üles ja pöörake ettepoole.
Tagakandurisüsteemi
tagasitõmbamineEttevaatust
Veenduge, et kõik
kokkupandavad osad, nt
rattasüvendid ja kinnitusklambrid,
on korralikult paigas. Vastasel
korral võib tagakandurisüsteem
sissetõmbamisel kahju saada.
Lükake avamishoob üles ja hoidke
seda üleval. Tõstke süsteemi veidi ja
lükake see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse asendisse tagasi liikuma.
9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, tuleb pöörduda abi saamiseks hooldustöökoja poole.
