OPEL MOKKA 2015.5 Omaniku käsiraamat (in Estonian)

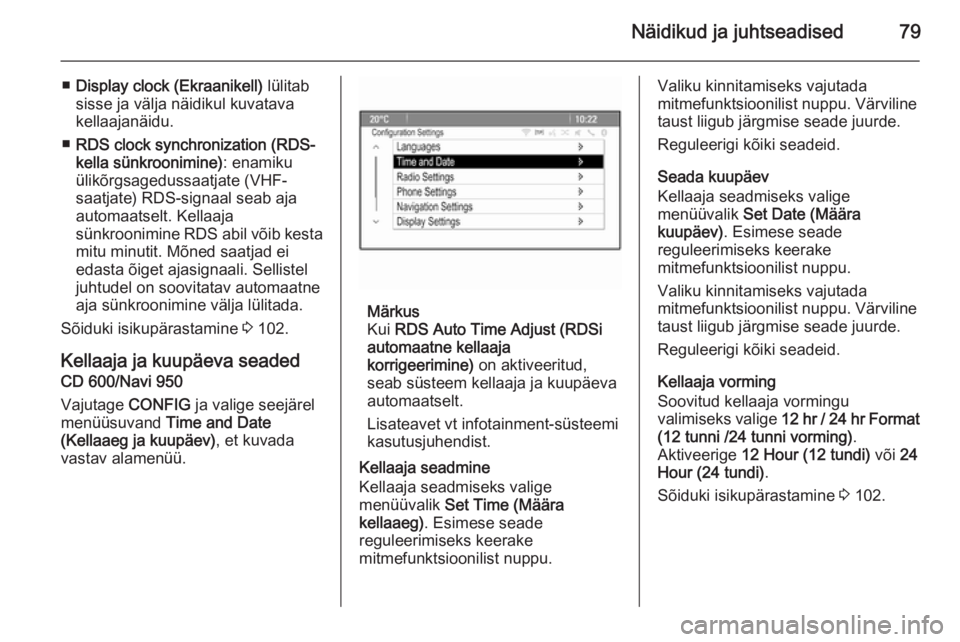

Näidikud ja juhtseadised79
■Display clock (Ekraanikell) lülitab
sisse ja välja näidikul kuvatava
kellaajanäidu.
■ RDS clock synchronization (RDS-
kella sünkroonimine) : enamiku
ülikõrgsagedussaatjate (VHF-
saatjate) RDS-signaal seab aja
automaatselt. Kellaaja
sünkroonimine RDS abil võib kesta
mitu minutit. Mõned saatjad ei
edasta õiget ajasignaali. Sellistel
juhtudel on soovitatav automaatne
aja sünkroonimine välja lülitada.
Sõiduki isikupärastamine 3 102.
Kellaaja ja kuupäeva seaded CD 600/Navi 950
Vajutage CONFIG ja valige seejärel
menüüsuvand Time and Date
(Kellaaeg ja kuupäev) , et kuvada
vastav alamenüü.
Märkus
Kui RDS Auto Time Adjust (RDSi
automaatne kellaaja
korrigeerimine) on aktiveeritud,
seab süsteem kellaaja ja kuupäeva
automaatselt.
Lisateavet vt infotainment-süsteemi kasutusjuhendist.
Kellaaja seadmine
Kellaaja seadmiseks valige
menüüvalik Set Time (Määra
kellaaeg) . Esimese seade
reguleerimiseks keerake
mitmefunktsioonilist nuppu.
Valiku kinnitamiseks vajutada
mitmefunktsioonilist nuppu. Värviline taust liigub järgmise seade juurde.
Reguleerigi kõiki seadeid.
Seada kuupäev
Kellaaja seadmiseks valige
menüüvalik Set Date (Määra
kuupäev) . Esimese seade
reguleerimiseks keerake
mitmefunktsioonilist nuppu.
Valiku kinnitamiseks vajutada
mitmefunktsioonilist nuppu. Värviline
taust liigub järgmise seade juurde.
Reguleerigi kõiki seadeid.
Kellaaja vorming
Soovitud kellaaja vormingu
valimiseks valige 12 hr / 24 hr Format
(12 tunni /24 tunni vorming) .
Aktiveerige 12 Hour (12 tundi) või 24
Hour (24 tundi) .
Sõiduki isikupärastamine 3 102.

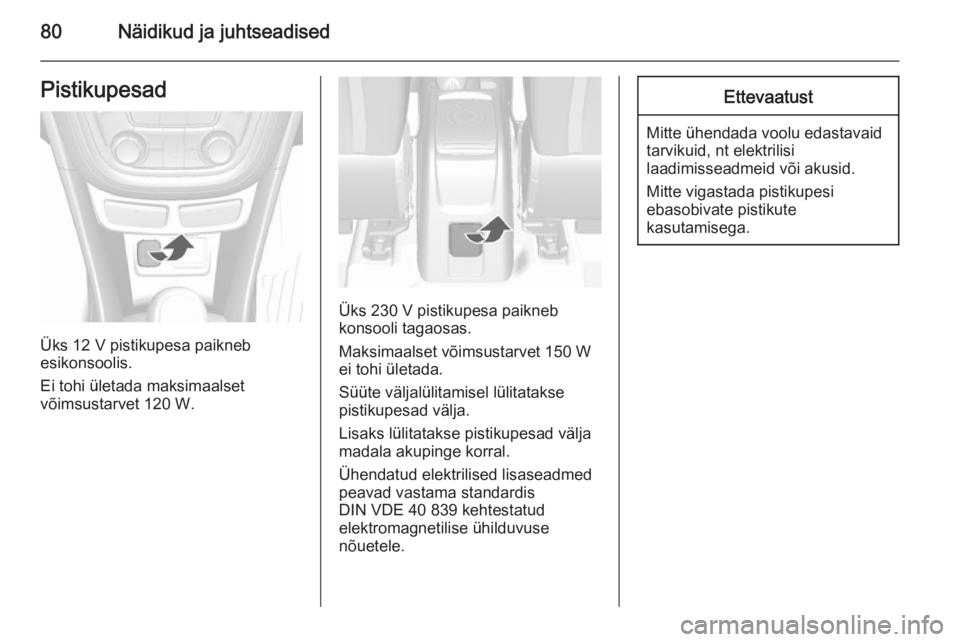

80Näidikud ja juhtseadisedPistikupesad
Üks 12 V pistikupesa paikneb
esikonsoolis.
Ei tohi ületada maksimaalset
võimsustarvet 120 W.
Üks 230 V pistikupesa paikneb
konsooli tagaosas.
Maksimaalset võimsustarvet 150 W
ei tohi ületada.
Süüte väljalülitamisel lülitatakse
pistikupesad välja.
Lisaks lülitatakse pistikupesad välja
madala akupinge korral.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.
Ettevaatust
Mitte ühendada voolu edastavaid
tarvikuid, nt elektrilisi
laadimisseadmeid või akusid.
Mitte vigastada pistikupesi
ebasobivate pistikute
kasutamisega.

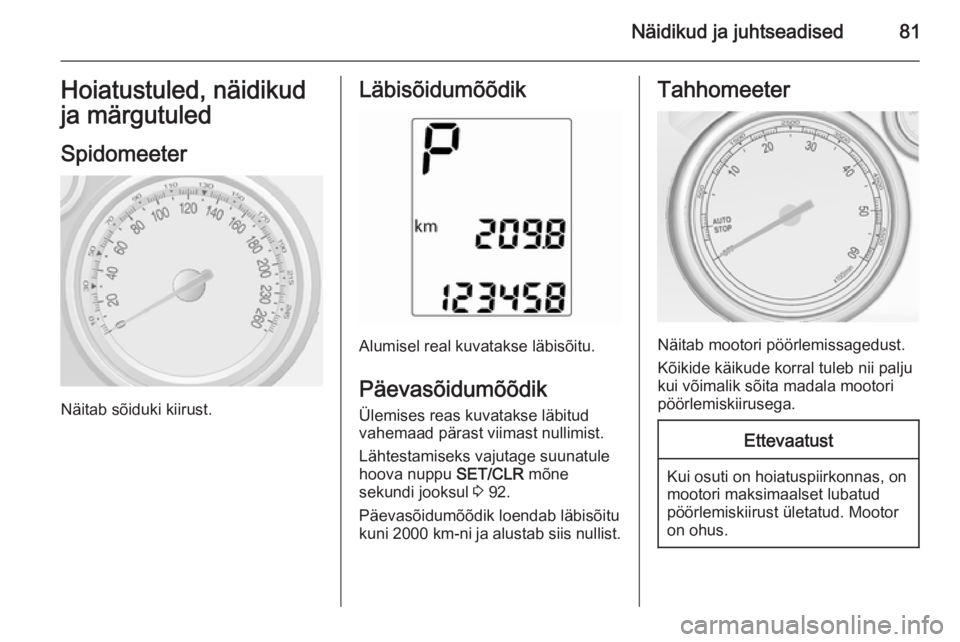

Näidikud ja juhtseadised81Hoiatustuled, näidikud
ja märgutuled
Spidomeeter
Näitab sõiduki kiirust.
Läbisõidumõõdik
Alumisel real kuvatakse läbisõitu.
Päevasõidumõõdik
Ülemises reas kuvatakse läbitud
vahemaad pärast viimast nullimist.
Lähtestamiseks vajutage suunatule
hoova nuppu SET/CLR mõne
sekundi jooksul 3 92.
Päevasõidumõõdik loendab läbisõitu
kuni 2000 km-ni ja alustab siis nullist.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita madala mootori
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.

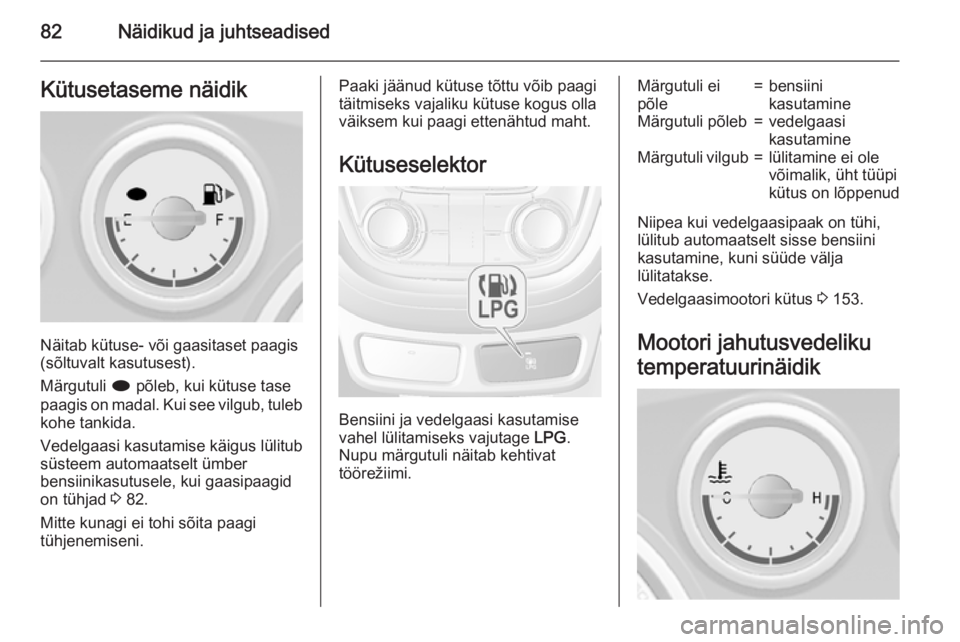

82Näidikud ja juhtseadisedKütusetaseme näidik
Näitab kütuse- või gaasitaset paagis
(sõltuvalt kasutusest).
Märgutuli i põleb, kui kütuse tase
paagis on madal. Kui see vilgub, tuleb
kohe tankida.
Vedelgaasi kasutamise käigus lülitub süsteem automaatselt ümber
bensiinikasutusele, kui gaasipaagid
on tühjad 3 82.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi täitmiseks vajaliku kütuse kogus olla
väiksem kui paagi ettenähtud maht.
Kütuseselektor
Bensiini ja vedelgaasi kasutamise
vahel lülitamiseks vajutage LPG.
Nupu märgutuli näitab kehtivat
töörežiimi.
Märgutuli ei
põle=bensiini
kasutamineMärgutuli põleb=vedelgaasi
kasutamineMärgutuli vilgub=lülitamine ei ole
võimalik, üht tüüpi
kütus on lõppenud
Niipea kui vedelgaasipaak on tühi,
lülitub automaatselt sisse bensiini
kasutamine, kuni süüde välja
lülitatakse.
Vedelgaasimootori kütus 3 153.
Mootori jahutusvedeliku
temperatuurinäidik

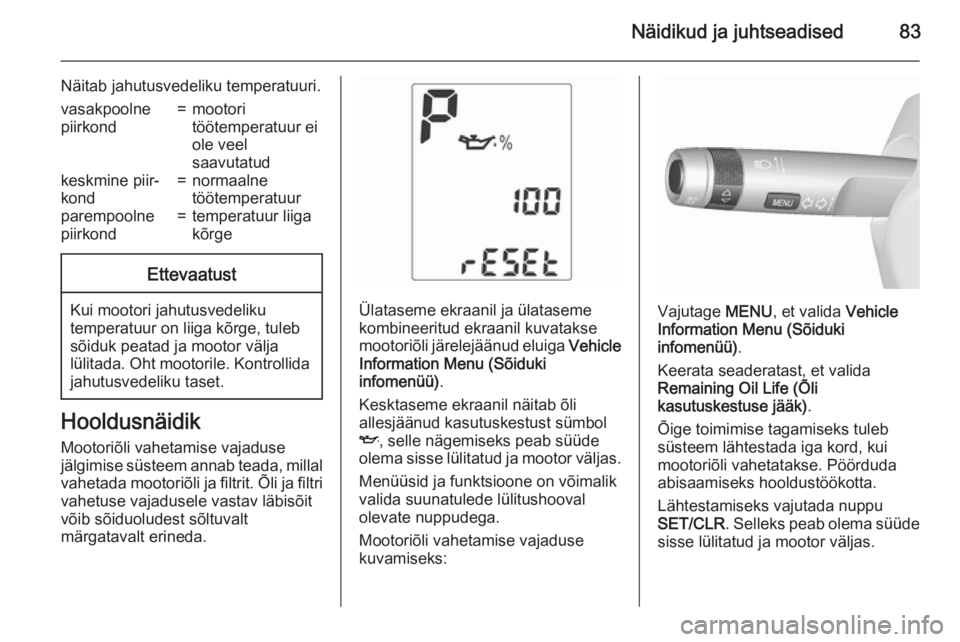

Näidikud ja juhtseadised83
Näitab jahutusvedeliku temperatuuri.vasakpoolne
piirkond=mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond=normaalne
töötemperatuurparempoolne
piirkond=temperatuur liiga
kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.
Ülataseme ekraanil ja ülataseme
kombineeritud ekraanil kuvatakse
mootoriõli järelejäänud eluiga Vehicle
Information Menu (Sõiduki
infomenüü) .
Kesktaseme ekraanil näitab õli allesjäänud kasutuskestust sümbol
I , selle nägemiseks peab süüde
olema sisse lülitatud ja mootor väljas.
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Mootoriõli vahetamise vajaduse
kuvamiseks:Vajutage MENU, et valida Vehicle
Information Menu (Sõiduki
infomenüü) .
Keerata seaderatast, et valida Remaining Oil Life (Õli
kasutuskestuse jääk) .
Õige toimimise tagamiseks tuleb süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abisaamiseks hooldustöökotta.
Lähtestamiseks vajutada nuppu
SET/CLR . Selleks peab olema süüde
sisse lülitatud ja mootor väljas.

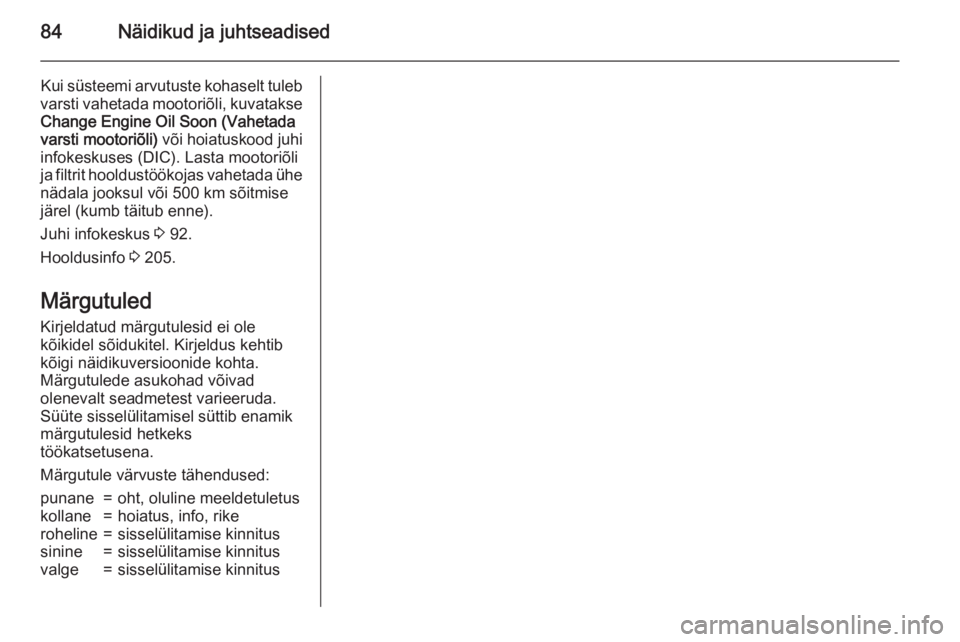

84Näidikud ja juhtseadised
Kui süsteemi arvutuste kohaselt tuleb
varsti vahetada mootoriõli, kuvatakse Change Engine Oil Soon (Vahetada
varsti mootoriõli) või hoiatuskood juhi
infokeskuses (DIC). Lasta mootoriõli
ja filtrit hooldustöökojas vahetada ühe nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Juhi infokeskus 3 92.
Hooldusinfo 3 205.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane=oht, oluline meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise kinnitussinine=sisselülitamise kinnitusvalge=sisselülitamise kinnitus

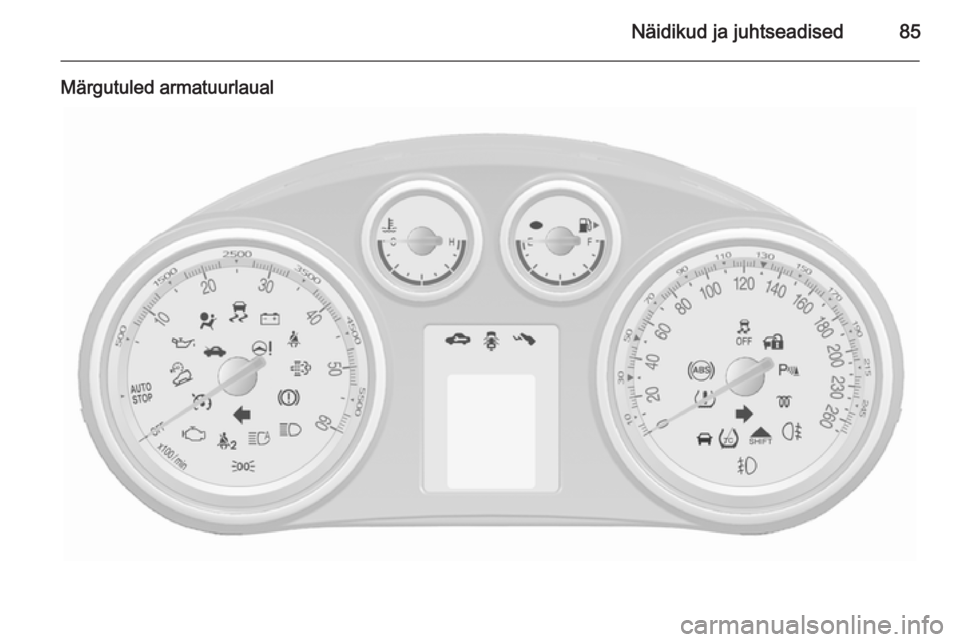

Näidikud ja juhtseadised85
Märgutuled armatuurlaual

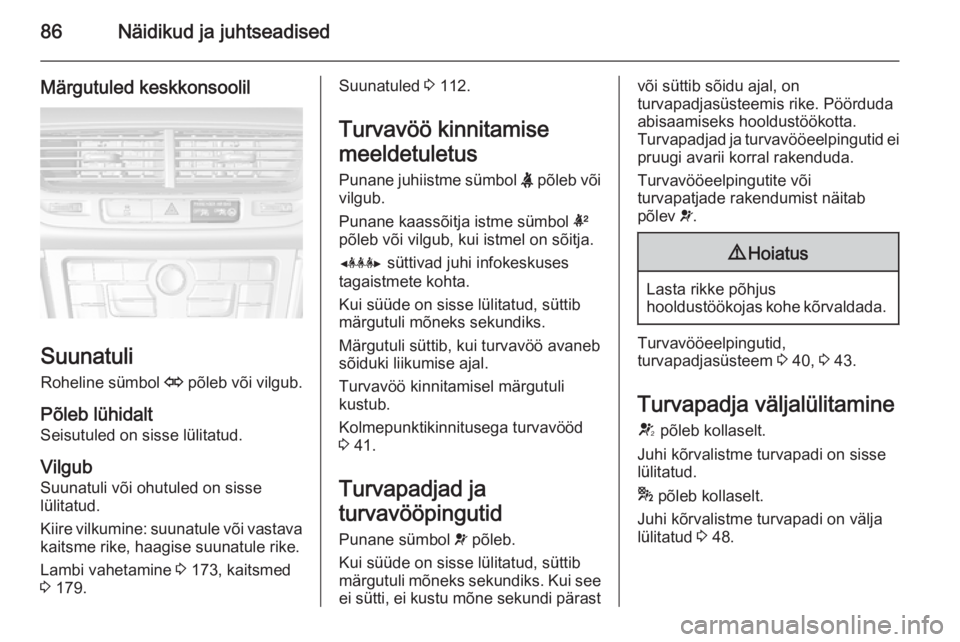

86Näidikud ja juhtseadised
Märgutuled keskkonsoolil
SuunatuliRoheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 173, kaitsmed
3 179.
Suunatuled 3 112.
Turvavöö kinnitamise
meeldetuletus Punane juhiistme sümbol X põleb või
vilgub.
Punane kaassõitja istme sümbol k
põleb või vilgub, kui istmel on sõitja.
Y süttivad juhi infokeskuses
tagaistmete kohta.
Kui süüde on sisse lülitatud, süttib
märgutuli mõneks sekundiks.
Märgutuli süttib, kui turvavöö avaneb
sõiduki liikumise ajal.
Turvavöö kinnitamisel märgutuli
kustub.
Kolmepunktikinnitusega turvavööd 3 41.
Turvapadjad ja
turvavööpingutid Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib märgutuli mõneks sekundiks. Kui see ei sütti, ei kustu mõne sekundi pärastvõi süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 40, 3 43.
Turvapadja väljalülitamine V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 48.

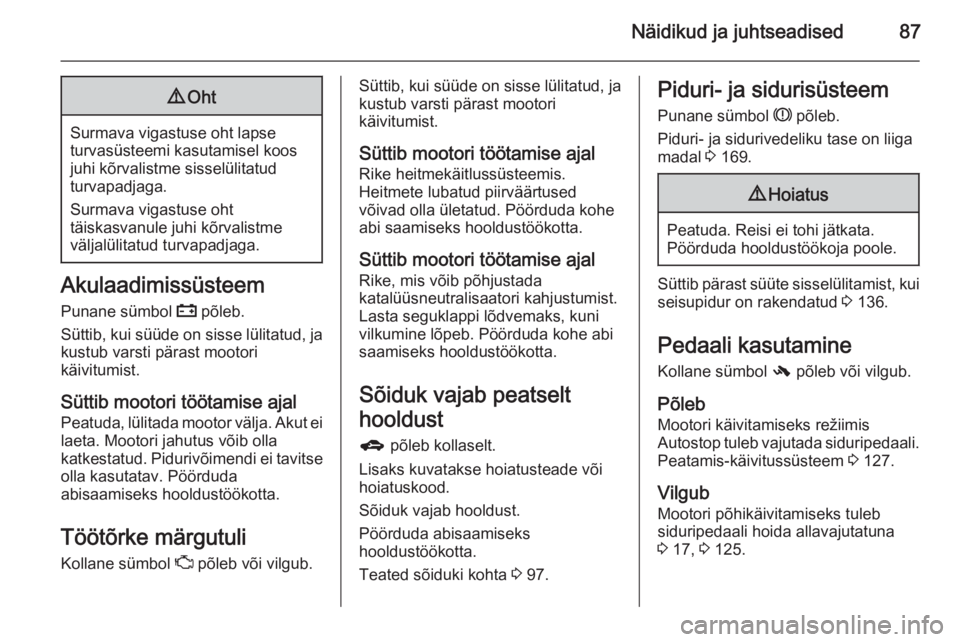

Näidikud ja juhtseadised879Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja. Akut eilaeta. Mootori jahutus võib olla
katkestatud. Pidurivõimendi ei tavitse
olla kasutatav. Pöörduda
abisaamiseks hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselt
hooldust
g põleb kollaselt.
Lisaks kuvatakse hoiatusteade või
hoiatuskood.
Sõiduk vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Teated sõiduki kohta 3 97.Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal 3 169.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib pärast süüte sisselülitamist, kui
seisupidur on rakendatud 3 136.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb Mootori käivitamiseks režiimisAutostop tuleb vajutada siduripedaali.
Peatamis-käivitussüsteem 3 127.
Vilgub
Mootori põhikäivitamiseks tuleb
siduripedaali hoida allavajutatuna
3 17, 3 125.

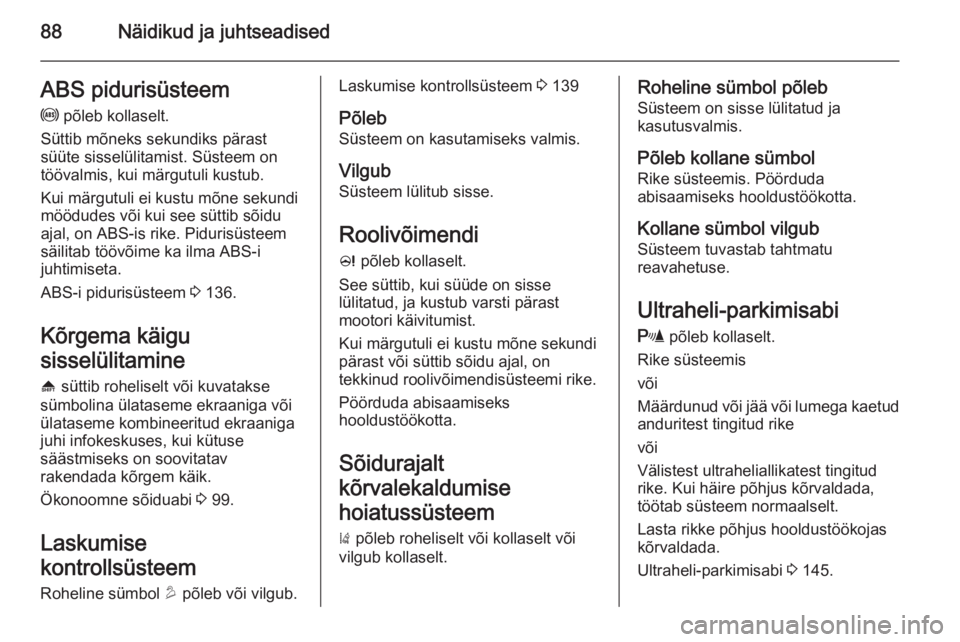

88Näidikud ja juhtseadisedABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
ABS-i pidurisüsteem 3 136.
Kõrgema käigu
sisselülitamine [ süttib roheliselt või kuvatakse
sümbolina ülataseme ekraaniga või ülataseme kombineeritud ekraaniga
juhi infokeskuses, kui kütuse
säästmiseks on soovitatav
rakendada kõrgem käik.
Ökonoomne sõiduabi 3 99.
Laskumise
kontrollsüsteem
Roheline sümbol u põleb või vilgub.Laskumise kontrollsüsteem 3 139
Põleb
Süsteem on kasutamiseks valmis.
Vilgub
Süsteem lülitub sisse.
Roolivõimendi
c põleb kollaselt.
See süttib, kui süüde on sisse
lülitatud, ja kustub varsti pärast
mootori käivitumist.
Kui märgutuli ei kustu mõne sekundi
pärast või süttib sõidu ajal, on
tekkinud roolivõimendisüsteemi rike.
Pöörduda abisaamiseks
hooldustöökotta.
Sõidurajalt
kõrvalekaldumise
hoiatussüsteem
) põleb roheliselt või kollaselt või
vilgub kollaselt.Roheline sümbol põleb
Süsteem on sisse lülitatud ja
kasutusvalmis.
Põleb kollane sümbol
Rike süsteemis. Pöörduda
abisaamiseks hooldustöökotta.
Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.
Ultraheli-parkimisabi r põleb kollaselt.
Rike süsteemis
või
Määrdunud või jää või lumega kaetud
anduritest tingitud rike
või
Välistest ultraheliallikatest tingitud
rike. Kui häire põhjus kõrvaldada,
töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Ultraheli-parkimisabi 3 145.
