Догляд за автомобілем199
№Контур1Електричний модуль керу‐
вання гальмами2Передній склоочисник3Вентилятор охолодження4Клема живлення блока запо‐
біжників панелі приладів5–6Паливний обігрівач7–8Вентилятор охолодження9Вентилятор охолодження10Модуль керування двигуном/
свічка запалювання11СтартерБлок запобіжників панелі
приладів
Внутрішній блок запобіжників
знаходиться під панеллю приладів
з боку водія.
Щоб дістатися запобіжників,
витягніть відділення для
зберігання.
Щоб прибрати відділення для
зберігання, відкрийте і витягніть
його.
Міні-запобіжники

200Догляд за автомобілем
№Контур1Модуль керування кузовом2Модуль керування кузовом3Модуль керування кузовом4Модуль керування кузовом5Модуль керування кузовом6Модуль керування кузовом7Модуль керування кузовом8Модуль керування кузовом9Замок запалювання10Модуль діагностики безпеки11Гніздо для передавання даних12Клімат-контроль13Багажник14Система допомоги під час
паркування15Система попередження про
виїзд за межі смуги руху, внут‐
рішнє дзеркало16Система адаптивного світла
фар№Контур17Електропідйомник вікна18Датчик дощу19Модуль керування кузовом,
модуль регулювання напруги20Кермове колесо21Розетка змінного струму для
зовнішніх пристроїв/автома‐
тична трансмісія22Запальничка/розетка постій‐
ного струму для зовнішніх
пристроїв23Запасний24Запасний25Запасний26Запасний27Блок панелі приладів/допо‐
міжний обігрівач/вимикач
зчеплення28Система адаптивного світла
фар/перетворювач напруги/
вимикач фар29Запасний№Контур30Запасний31Блок приладової панелі32Інформаційно-розважальна
система/система звукової
сигналізації33Дисплей, інформаційно-розва‐
жальна система34Onstar UHP/DAB
Запобіжники S/B
№Контур01Запасний02Запасний03Електропідйомники вікон,
передні04Електропідйомники вікон, задні05Режим логістики06Запасний07Запасний08Запасний

Догляд за автомобілем201Блок запобіжників
вантажного відділення
Розташований зліва в задньому
відділенні.
Щоб дістатися запобіжників, зніміть кришку.
Міні-запобіжники
№Контур1Сидіння, поперекова опора,
сидіння водія2Сидіння, поперекова опора,
сидіння пасажира3Підсилювач4Вилка для причепа5Привід на всі колеса6Запасний7Система LPG8Запасний9Запасний10Запасний11Блок керування причепом12Запасний13Кермо з підігрівом14Вилка для причепа15Запасний16Вода у паливному датчику

202Догляд за автомобілем
№Контур17Внутрішнє дзеркало/камера
заднього огляду18Система LPG
Запобіжники S/B
№Контур1Електропривід сидіння водія2Електропривід сидіння
пасажира3Блок керування причепом4Конвертор напруги5Акумулятор6Омивач передніх фар7Запасний8Запасний9ЗапаснийІнструменти
автомобіля
Інструменти Автомобілі з набором для
ремонту шин
Інструменти і комплект для
ремонту шин розташований на
правому боці багажного
відділення. 3 210.
Автомобілі із запасним
колесом
Домкрат та інструменти
зберігаються в багажному
відділенні над запасним колесом.
Заміна колеса 3 214, запасне
колесо 3 216.

Догляд за автомобілем203Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку пошкодження чи незвичного
спрацювання.
Шини
Шини розміру 195/70 R16 та
215/60 R17 можна використовувати тільки як зимові шини.
Зимові шини Зимові шини покращують безпеку
водіння за температури нижче
7 °С, тому їх слід встановлювати на
всі колеса.Згідно з нормативами,
затвердженими в певних країнах, у
полі зору водія має бути
розташована табличка швидкості.
Шини розміром 195/70 R16 можна
використовувати лише як зимові.
Позначення шинНаприклад, 215/60 R 16 95 H215=ширина шини, мм60=коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R=тип брекера: РадіальнийRF=тип: RunFlat16=діаметр колеса, дюйми95=індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH=кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/годШини зі спрямованим
малюнком протектора Шини зі спрямованим малюнком
протектора потрібно
встановлювати так, щоб вони
оберталися за напрямком руху.
Напрямок руху вказується
символом ( наприклад, стрілкою) на
боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайте
про запасне колесо. Це також
стосується автомобілів із системою
контролю за тиском у шинах.
Відкрутіть ковпачок вентиля.

204Догляд за автомобілем
Тиск у шинах 3 241.
На табличці з інформацією про тиск
в шинах автомобіля, яка
знаходиться на рамі правих або
лівих дверцят, вказані шини у
комплектації виробника та
відповідний тиск у шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо до тиску, вказаного для повногонавантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить знос шин.
Тиск у шинах залежить від багатьох факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун
3 236.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 241.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Система контролю тиску
в шинах
Після того як автомобіля досягає певної швидкості система
контролю тиску в шинах (TPMS) раз
на хвилину перевіряє тиск одночасно у всіх чотирьох шинах.
Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є

Догляд за автомобілем205заміною регулярномутехнічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Поточний тиск шин може
відображатися в Vehicle Information
Menu (Меню інформації про
автомобіль) у центрі інформації
для водіїв (DIC).
Меню можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
Щоб вибрати Vehicle Information
Menu (Меню інформації про
автомобіль) X , натисніть MENU.
Поверніть колесо регулятора, щоб
вибрати систему контролю тиску в
шинах.
Попередження про стан системи та стан тиску відображаються в центрі
інформації для водіїв у вигляді
повідомлень, які супроводжується
миготінням символу відповідної
шини.
Розпізнавання стану тиску в шинах позначається контрольним
індикатором w 3 96.

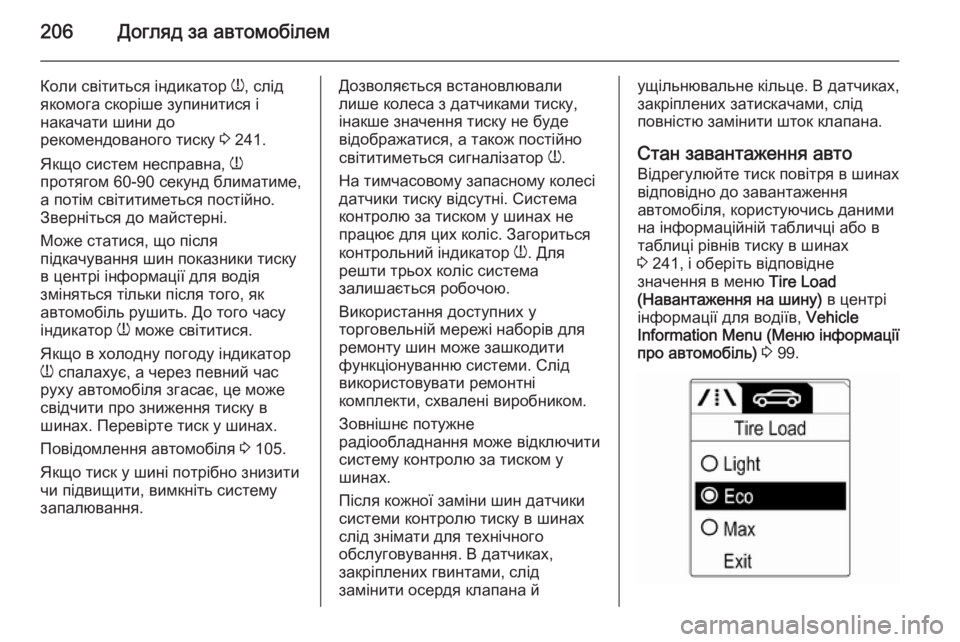

206Догляд за автомобілем
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 241.
Якщо систем несправна, w
протягом 60-90 секунд блиматиме,
а потім світитиметься постійно.
Зверніться до майстерні.
Може статися, що після
підкачування шин показники тиску в центрі інформації для водія
зміняться тільки після того, як
автомобіль рушить. До того часу
індикатор w може світитися.
Якщо в холодну погоду індикатор
w спалахує, а через певний час
руху автомобіля згасає, це може
свідчити про зниження тиску в
шинах. Перевірте тиск у шинах.
Повідомлення автомобіля 3 105.
Якщо тиск у шині потрібно знизити
чи підвищити, вимкніть систему
запалювання.Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.
На тимчасовому запасному колесі датчики тиску відсутні. Система
контролю за тиском у шинах не
працює для цих коліс. Загориться
контрольний індикатор w. Для
решти трьох коліс система
залишається робочою.
Використання доступних у
торговельній мережі наборів для
ремонту шин може зашкодити
функціонуванню системи. Слід
використовувати ремонтні
комплекти, схвалені виробником.
Зовнішнє потужне
радіообладнання може відключити
систему контролю за тиском у
шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. В датчиках,
закріплених гвинтами, слід
замінити осердя клапана йущільнювальне кільце. В датчиках,
закріплених затискачами, слід
повністю замінити шток клапана.
Стан завантаження авто
Відрегулюйте тиск повітря в шинах
відповідно до завантаження
автомобіля, користуючись даними
на інформаційній табличці або в
таблиці рівнів тиску в шинах
3 241, і оберіть відповідне
значення в меню Tire Load
(Навантаження на шину) в центрі
інформації для водіїв, Vehicle
Information Menu (Меню інформації
про автомобіль) 3 99.

Догляд за автомобілем207
Виберіть:■ Light (Світло) - комфортний
режим тиску (завантаження - до
3 осіб)
■ Eco (Есо) - економічний режим
тиску (завантаження - до 3 осіб)
■ Max (Макс.) - для повного
завантаження
Процес синхронізації датчиків
TPMS
Кожний датчик TPMS має
унікальний ідентифікаційний код.
Після перестановки коліс, заміни
всього комплекту коліс або заміни
одного чи декількох датчиків
системи TPMS необхідно виконати
розпізнавання цих
ідентифікаційних кодів. Процес
синхронізації датчиків TPMS також
слід проводити після заміни
запасного колеса звичайним,
устаткованим датчиком TPMS.
Індикатор несправності системи
TPMS, попереджувальне
повідомлення чи код мають
зникнути при наступному
ввімкненні запалювання.Розпізнавання датчиків і
прив'язування їх до положення
коліс виконується за допомогою
пристрою повторного
розпізнавання у складі системи
TPMS у такій послідовності: ліве
переднє колесо, праве переднє
колесо, праве заднє колесо та ліве
заднє.
Зверніться на станцію технічного
обслуговування, щоб провести
обслуговування або придбати
інструмент синхронізації.
Синхронізація першої шини/колеса
займає дві хвилини і п'ять хвилин
загалом для синхронізації усіх
чотирьох шин/коліс. Якщо процес
синхронізації займає більше часу,
синхронізація переривається, і
його слід буде розпочати з початку.
Процес синхронізації датчиків
TPMS:
1. Увімкніть стоянкове гальмо; в автомобілях з автоматичною
трансмісією переведіть важіль
селектора в положення P.
2. Увімкніть запалювання.3. Натисніть MENU на важелі
перемикання сигналів
повороту, щоб вибрати Vehicle
Information Menu (Меню інформації про автомобіль) в
інформаційному центрі водія
(DIC).
4. Для прокручування меню тиску в шинах скористайтеся
коліщатком регулятора.
5. Натисніть кнопку SET/CLR, щоб
почати процес синхронізації
датчика. При цьому на екран
буде виведене повідомлення із
запитом прийому процесу.
6. Знову натисніть багатофункціональну кнопку
SET/CLR , щоб підтвердити
вибір. Клаксон дасть два гудки,
позначаючи, що ресивер
знаходиться в режимі
синхронізації.
7. Розпочинайте процедуру з лівого переднього колеса.
8. Розташуйте інструмент синхронізації навпроти бокової
стінки шини, поруч із
золотником. Потім натисніть на

208Догляд за автомобілем
кнопку, щоб увімкнути датчик
TPMS. Короткий сигнал
клаксона підтвердить, що код
ідентифікації був
синхронізований з цією шиною
та положенням колеса.
9. Перейдіть до передньої правої шини і повторіть інструкції з
пункту 8.
10. Перейдіть до задньої правої шини і повторіть інструкції з
пункту 8.
11. Перейдіть до лівої задньої шини
та повторіть інструкції з
пункту 8. Два коротких сигнали
клаксона підтвердять, що код
ідентифікації датчика був
синхронізований із задньою
шиною з боку водія, і процес
синхронізації датчиків TPMS
більше не активний.
12. Вимкніть запалювання.13. Встановіть рекомендований тиск в усіх чотирьох шинах, якийпозначений на інформаційній
табличці тиску повітря в шинах.
14. Переконайтеся, що встановлене навантаження на
шини відповідає вибраному
тиску 3 99.
Залежність від температури Тиск повітря в шинах залежить від
температури шини. Під час руху
автомобіля температура і тиск у
шинах зростають.
У центрі інформації для водія
відображається фактичний рівень
тиску в шинах. Тому важливо
перевіряти тиск у шинах, коли вони
є холодними.
Глибина малюнка
протектора
Регулярно перевіряйте глибину
малюнка протектора.Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм).
Положення цих індикаторів указано
позначками на боковій частині.
