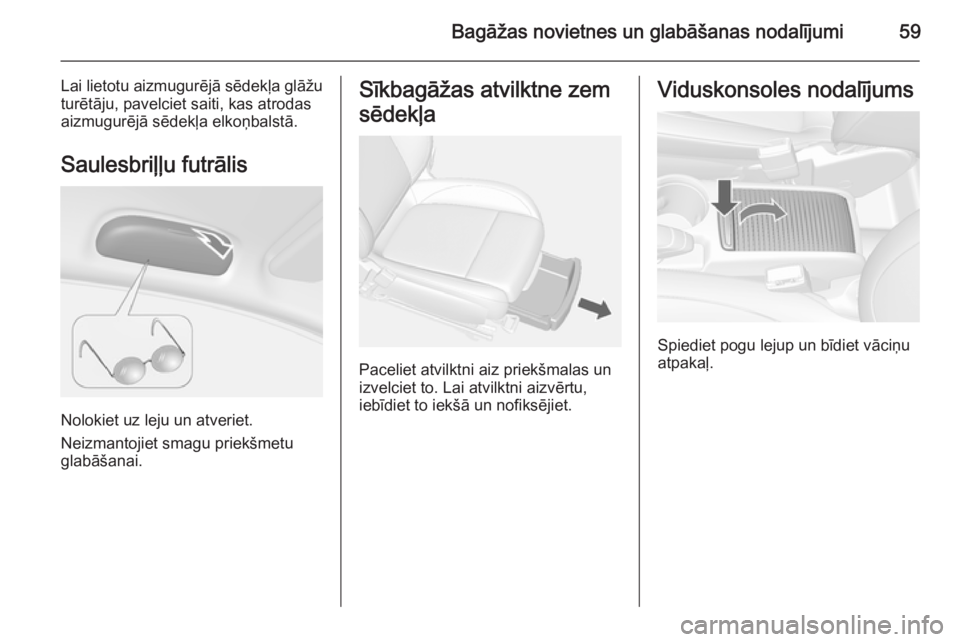

Bagāžas novietnes un glabāšanas nodalījumi59
Lai lietotu aizmugurējā sēdekļa glāžu
turētāju, pavelciet saiti, kas atrodas
aizmugurējā sēdekļa elkoņbalstā.
Saulesbriļļu futrālis
Nolokiet uz leju un atveriet.
Neizmantojiet smagu priekšmetu
glabāšanai.
Sīkbagāžas atvilktne zem
sēdekļa
Paceliet atvilktni aiz priekšmalas un
izvelciet to. Lai atvilktni aizvērtu,
iebīdiet to iekšā un nofiksējiet.
Viduskonsoles nodalījums
Spiediet pogu lejup un bīdiet vāciņu
atpakaļ.

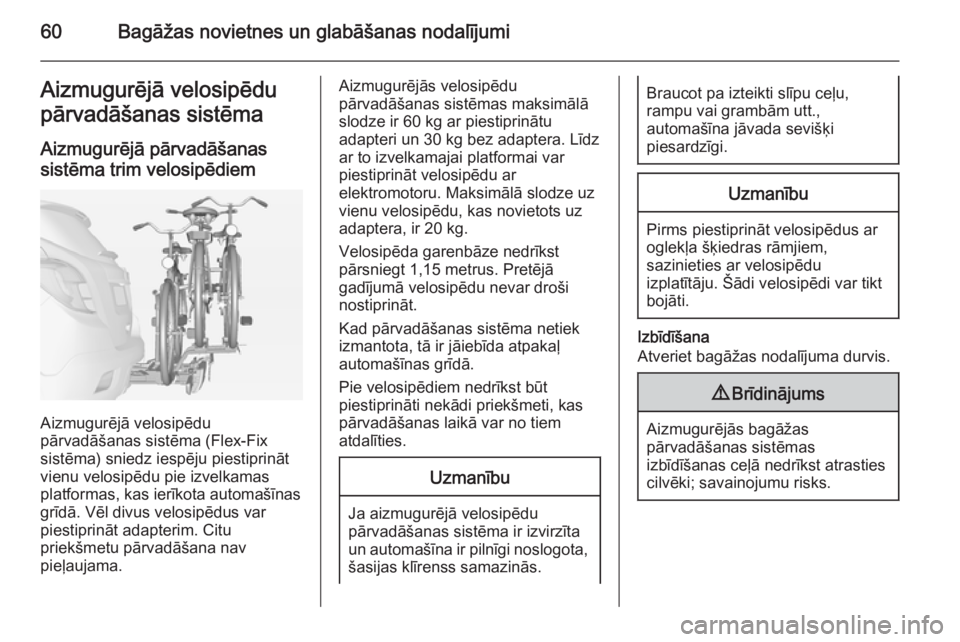

60Bagāžas novietnes un glabāšanas nodalījumiAizmugurējā velosipēdu
pārvadāšanas sistēma
Aizmugurējā pārvadāšanassistēma trim velosipēdiem
Aizmugurējā velosipēdu
pārvadāšanas sistēma (Flex-Fix
sistēma) sniedz iespēju piestiprināt
vienu velosipēdu pie izvelkamas
platformas, kas ierīkota automašīnas
grīdā. Vēl divus velosipēdus var
piestiprināt adapterim. Citu
priekšmetu pārvadāšana nav
pieļaujama.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas maksimālā
slodze ir 60 kg ar piestiprinātu
adapteri un 30 kg bez adaptera. Līdz
ar to izvelkamajai platformai var
piestiprināt velosipēdu ar
elektromotoru. Maksimālā slodze uz
vienu velosipēdu, kas novietots uz
adaptera, ir 20 kg.
Velosipēda garenbāze nedrīkst
pārsniegt 1,15 metrus. Pretējā
gadījumā velosipēdu nevar droši
nostiprināt.
Kad pārvadāšanas sistēma netiek
izmantota, tā ir jāiebīda atpakaļ
automašīnas grīdā.
Pie velosipēdiem nedrīkst būt
piestiprināti nekādi priekšmeti, kas
pārvadāšanas laikā var no tiem
atdalīties.Uzmanību
Ja aizmugurējā velosipēdu
pārvadāšanas sistēma ir izvirzīta
un automašīna ir pilnīgi noslogota, šasijas klīrenss samazinās.
Braucot pa izteikti slīpu ceļu,
rampu vai grambām utt.,
automašīna jāvada sevišķi
piesardzīgi.Uzmanību
Pirms piestiprināt velosipēdus ar
oglekļa šķiedras rāmjiem,
sazinieties ar velosipēdu
izplatītāju. Šādi velosipēdi var tikt
bojāti.
Izbīdīšana
Atveriet bagāžas nodalījuma durvis.
9 Brīdinājums
Aizmugurējās bagāžas
pārvadāšanas sistēmas
izbīdīšanas ceļā nedrīkst atrasties
cilvēki; savainojumu risks.

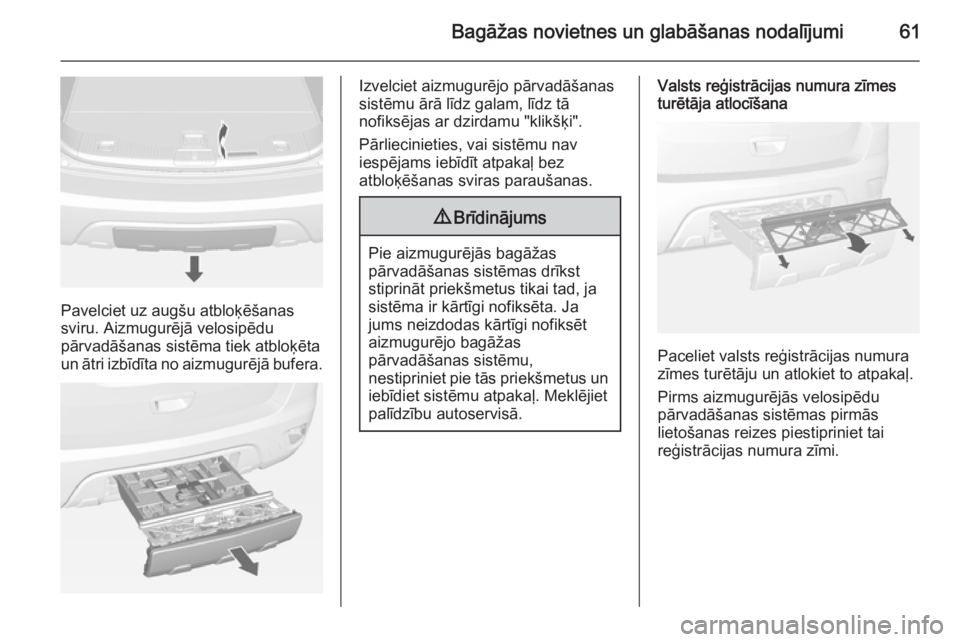

Bagāžas novietnes un glabāšanas nodalījumi61
Pavelciet uz augšu atbloķēšanas
sviru. Aizmugurējā velosipēdu
pārvadāšanas sistēma tiek atbloķēta
un ātri izbīdīta no aizmugurējā bufera.
Izvelciet aizmugurējo pārvadāšanas
sistēmu ārā līdz galam, līdz tā
nofiksējas ar dzirdamu "klikšķi".
Pārliecinieties, vai sistēmu nav
iespējams iebīdīt atpakaļ bez
atbloķēšanas sviras paraušanas.9 Brīdinājums
Pie aizmugurējās bagāžas
pārvadāšanas sistēmas drīkst
stiprināt priekšmetus tikai tad, ja
sistēma ir kārtīgi nofiksēta. Ja
jums neizdodas kārtīgi nofiksēt
aizmugurējo bagāžas
pārvadāšanas sistēmu,
nestipriniet pie tās priekšmetus un iebīdiet sistēmu atpakaļ. Meklējiet
palīdzību autoservisā.
Valsts reģistrācijas numura zīmes
turētāja atlocīšana
Paceliet valsts reģistrācijas numura
zīmes turētāju un atlokiet to atpakaļ.
Pirms aizmugurējās velosipēdu
pārvadāšanas sistēmas pirmās
lietošanas reizes piestipriniet tai
reģistrācijas numura zīmi.

62Bagāžas novietnes un glabāšanas nodalījumi
Aizmugurējo lukturu atlocīšana
Lai uzstādītu aizmugurējos lukturus,
izskrūvējiet abas skrūves ( 1).
Izvelciet aizmugurējos lukturus no
turētāja uz priekšu ( 2) un lejup un
pagrieziet tos uz sāniem.
Iebīdiet aizmugurējos lukturus
turētājā ( 1) un ieskrūvējiet atpakaļ
skrūves ( 2), lai nostiprinātu lukturus.
Riteņa padziļinājuma atlocīšana
Noņemiet saiti un atlokiet riteņa
padziļinājumu.

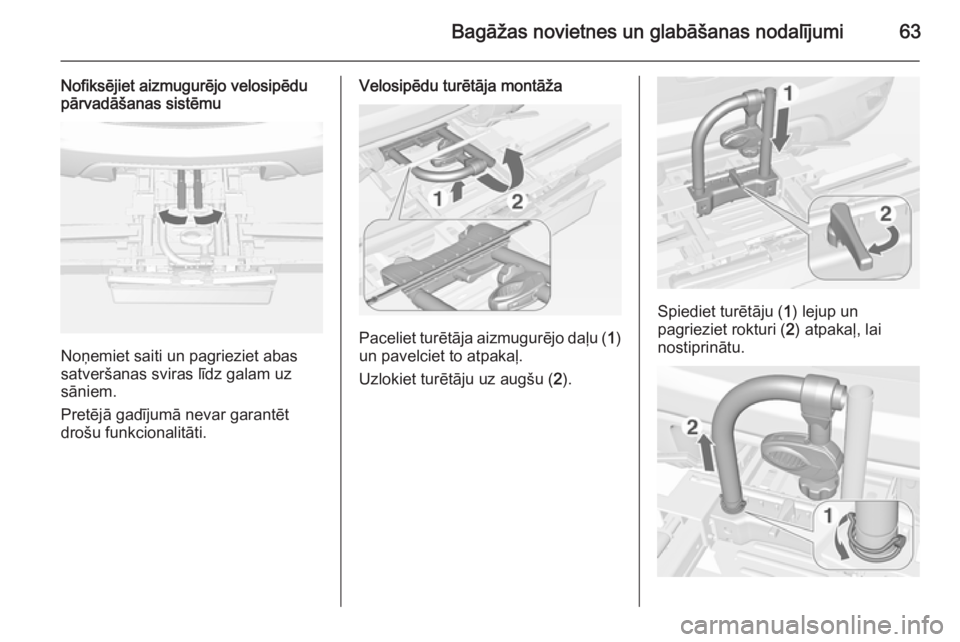

Bagāžas novietnes un glabāšanas nodalījumi63
Nofiksējiet aizmugurējo velosipēdu
pārvadāšanas sistēmu
Noņemiet saiti un pagrieziet abas
satveršanas sviras līdz galam uz
sāniem.
Pretējā gadījumā nevar garantēt drošu funkcionalitāti.
Velosipēdu turētāja montāža
Paceliet turētāja aizmugurējo daļu ( 1)
un pavelciet to atpakaļ.
Uzlokiet turētāju uz augšu ( 2).
Spiediet turētāju ( 1) lejup un
pagrieziet rokturi ( 2) atpakaļ, lai
nostiprinātu.

64Bagāžas novietnes un glabāšanas nodalījumi
Pagrieziet skavu uz sāniem (1) un
izvelciet fiksējošo tapu.
Noņemiet turētāja kreiso daļu ( 2).
Ievietojiet turētāja kreiso daļu labajā
daļā ( 1).
Ievietojiet fiksējošo tapu un pagrieziet
skavu uz sāniem ( 2).
Velosipēda piestiprināšana
1. Pagrieziet pedāļus vajadzīgajā
pozīcijā, kā parādīts attēlā, un
ievietojiet velosipēdu riteņu
padziļinājumos.
Pārliecinieties, ka velosipēds
atrodas riteņu padziļinājumu
centrā.
2. Piestipriniet velosipēda rāmim īso
montāžas kronšteinu. Pagrieziet
kloķi pulksteņrādītāju kustības
virzienā, lai to nostiprinātu.

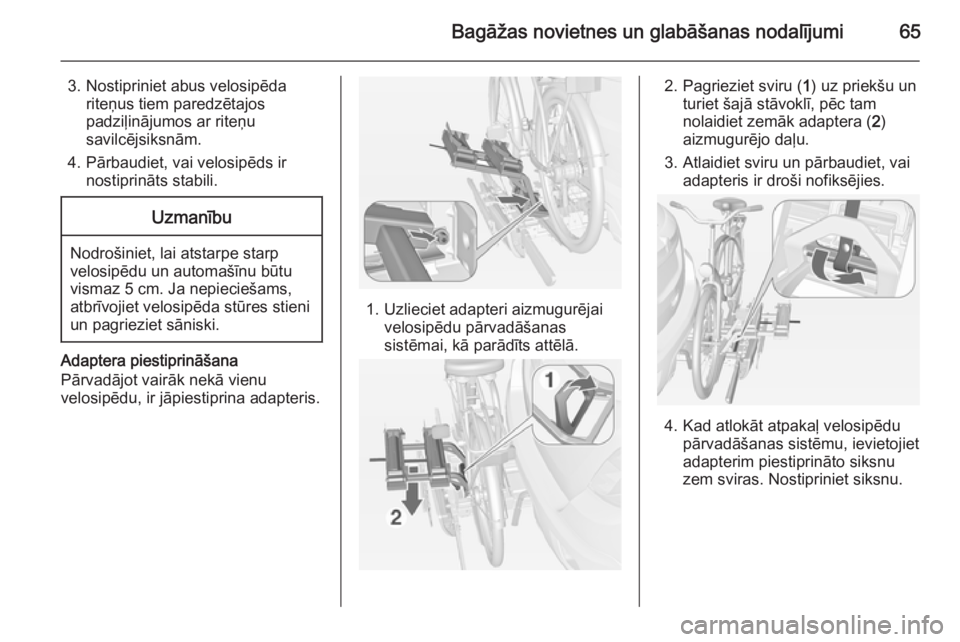

Bagāžas novietnes un glabāšanas nodalījumi65
3. Nostipriniet abus velosipēdariteņus tiem paredzētajos
padziļinājumos ar riteņu
savilcējsiksnām.
4. Pārbaudiet, vai velosipēds ir nostiprināts stabili.Uzmanību
Nodrošiniet, lai atstarpe starp
velosipēdu un automašīnu būtu
vismaz 5 cm. Ja nepieciešams,
atbrīvojiet velosipēda stūres stieni
un pagrieziet sāniski.
Adaptera piestiprināšana
Pārvadājot vairāk nekā vienu
velosipēdu, ir jāpiestiprina adapteris.
1. Uzlieciet adapteri aizmugurējai velosipēdu pārvadāšanas
sistēmai, kā parādīts attēlā.
2. Pagrieziet sviru ( 1) uz priekšu un
turiet šajā stāvoklī, pēc tam
nolaidiet zemāk adaptera ( 2)
aizmugurējo daļu.
3. Atlaidiet sviru un pārbaudiet, vai adapteris ir droši nofiksējies.
4. Kad atlokāt atpakaļ velosipēdu pārvadāšanas sistēmu, ievietojiet
adapterim piestiprināto siksnu
zem sviras. Nostipriniet siksnu.

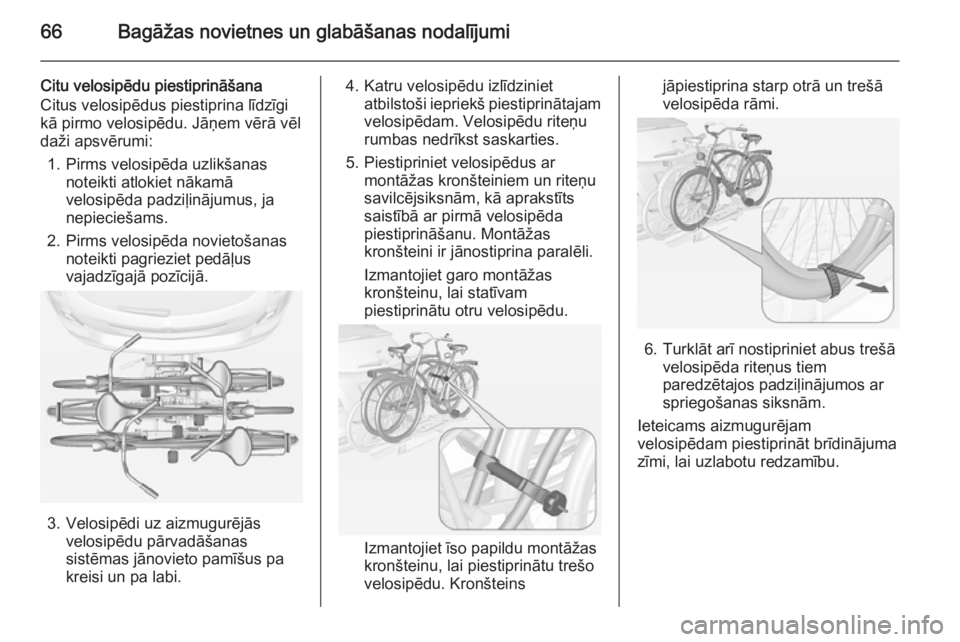

66Bagāžas novietnes un glabāšanas nodalījumi
Citu velosipēdu piestiprināšana
Citus velosipēdus piestiprina līdzīgi
kā pirmo velosipēdu. Jāņem vērā vēl
daži apsvērumi:
1. Pirms velosipēda uzlikšanas noteikti atlokiet nākamā
velosipēda padziļinājumus, ja
nepieciešams.
2. Pirms velosipēda novietošanas noteikti pagrieziet pedāļus
vajadzīgajā pozīcijā.
3. Velosipēdi uz aizmugurējās velosipēdu pārvadāšanas
sistēmas jānovieto pamīšus pa
kreisi un pa labi.
4. Katru velosipēdu izlīdziniet atbilstoši iepriekš piestiprinātajam
velosipēdam. Velosipēdu riteņu
rumbas nedrīkst saskarties.
5. Piestipriniet velosipēdus ar montāžas kronšteiniem un riteņu
savilcējsiksnām, kā aprakstīts
saistībā ar pirmā velosipēda piestiprināšanu. Montāžas
kronšteini ir jānostiprina paralēli.
Izmantojiet garo montāžas
kronšteinu, lai statīvam
piestiprinātu otru velosipēdu.
Izmantojiet īso papildu montāžas
kronšteinu, lai piestiprinātu trešo
velosipēdu. Kronšteins
jāpiestiprina starp otrā un trešā
velosipēda rāmi.
6. Turklāt arī nostipriniet abus trešā velosipēda riteņus tiem
paredzētajos padziļinājumos ar
spriegošanas siksnām.
Ieteicams aizmugurējam
velosipēdam piestiprināt brīdinājuma
zīmi, lai uzlabotu redzamību.

Bagāžas novietnes un glabāšanas nodalījumi67
Aizmugurējās velosipēdupārvadāšanas sistēmas atlocīšana
atpakaļ
Aizmugurējo velosipēdu
pārvadāšanas sistēmu var atlocīt
atpakaļ, lai varētu piekļūt bagāžas
nodalījumam.
■ Ja adapteris nav piestiprināts:
Piespiediet sviru ( 1), lai atbloķētu,
un turiet šajā stāvoklī.
Pavelciet statīvu ( 2) atpakaļ, lai
salocītu aizmugurējo velosipēdu
pārvadāšanas sistēmu.
■ Ja adapteris ir piestiprināts:
9 Brīdinājums
Atvienojot aizmugurējo
velosipēdu pārvadāšanas
sistēmu, jārīkojas piesardzīgi, jo tā sasvērsies atpakaļ. Savainojumu
risks.
Ar vienu roku pieturiet aizmugurējā
velosipēda rāmi ( 1) un pavelciet
cilpu ( 2), lai to atvienotu.
Ar abām rokām turiet aizmugurējo
velosipēdu un atlokiet aizmugurējo
velosipēdu pārvadāšanas sistēmu
atpakaļ.
Lai uzlabotu redzamību, kad
aizmugurējā velosipēdu
pārvadāšanas sistēma ir atlocīta
atpakaļ, tiek aktivizēti automašīnas
gabarītlukturi.9 Brīdinājums
Atkal atlokot aizmugurējo
velosipēdu pārvadāšanas sistēmu uz priekšu, pārliecinieties, ka
sistēma cieši nofiksējas.
Velosipēdu noņemšana
Atbrīvojiet riteņu fiksatoru
savilcējsiksnas.
Pagrieziet kloķi pretēji
pulksteņrādītāju kustības virzienam
un noņemiet montāžas kronšteinus.
Adaptera atvienošana
Pirms velosipēda noņemšanas no
aizmugurējās velosipēdu
pārvadāšanas sistēmas atvienojiet
adapteri.
1. Salokiet riteņu padziļinājumus uz iekšu.

68Bagāžas novietnes un glabāšanas nodalījumi
2. Atbrīvojiet siksnu.
3. Pagrieziet sviru (1) uz priekšu un
turiet šajā stāvoklī.
4. Paceliet adaptera ( 2) aizmugurējo
daļu un noņemiet to.
Velosipēdu turētāja demontāža
Pagrieziet skavu uz sāniem ( 1) un
izvelciet fiksējošo tapu. Noņemiet
turētāja augšējo daļu ( 2).
Uzstādiet atpakaļ turētāju ( 1).
Ievietojiet fiksējošo tapu un pagrieziet
skavu uz sāniem ( 2).
