OPEL MOKKA 2015 Betriebsanleitung (in German)

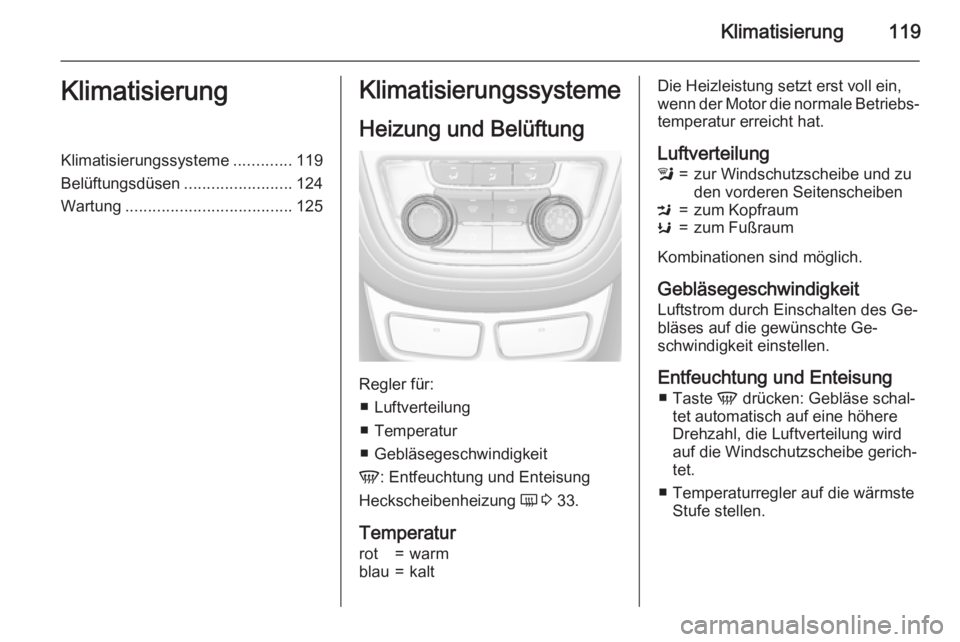

Klimatisierung119KlimatisierungKlimatisierungssysteme.............119
Belüftungsdüsen ........................124
Wartung ..................................... 125Klimatisierungssysteme
Heizung und Belüftung
Regler für: ■ Luftverteilung
■ Temperatur
■ Gebläsegeschwindigkeit
V : Entfeuchtung und Enteisung
Heckscheibenheizung Ü 3 33.
Temperatur
rot=warmblau=kaltDie Heizleistung setzt erst voll ein,
wenn der Motor die normale Betriebs‐
temperatur erreicht hat.
Luftverteilungl=zur Windschutzscheibe und zu
den vorderen SeitenscheibenM=zum KopfraumK=zum Fußraum
Kombinationen sind möglich.
Gebläsegeschwindigkeit
Luftstrom durch Einschalten des Ge‐
bläses auf die gewünschte Ge‐
schwindigkeit einstellen.
Entfeuchtung und Enteisung ■ Taste V drücken: Gebläse schal‐
tet automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe gerich‐
tet.
■ Temperaturregler auf die wärmste Stufe stellen.

120Klimatisierung
■Heckscheibenheizung Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.

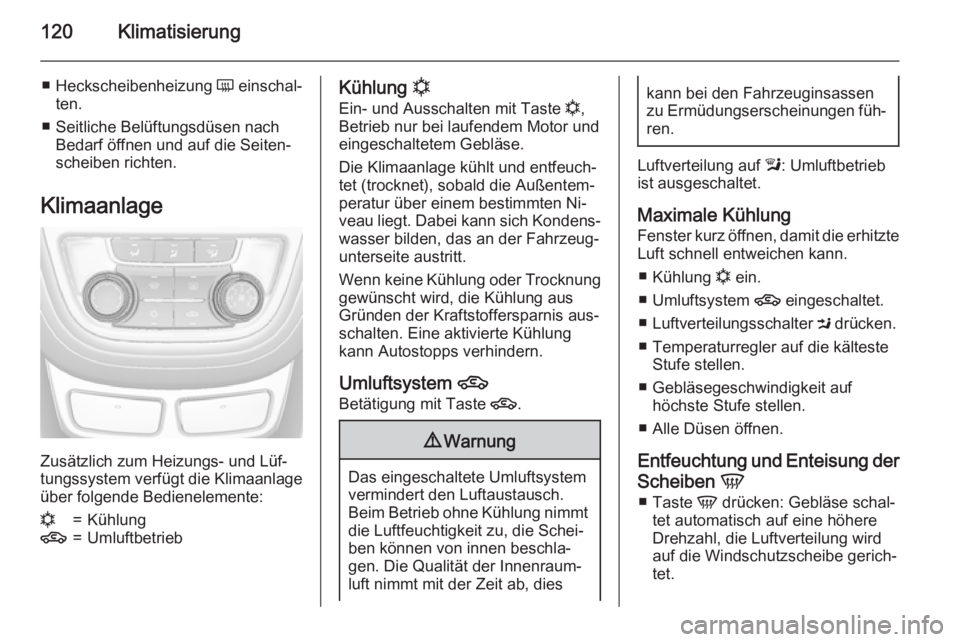

Klimaanlage
Zusätzlich zum Heizungs- und Lüf‐
tungssystem verfügt die Klimaanlage
über folgende Bedienelemente:
n=Kühlung4=UmluftbetriebKühlung n
Ein- und Ausschalten mit Taste n,
Betrieb nur bei laufendem Motor und eingeschaltetem Gebläse.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet), sobald die Außentem‐
peratur über einem bestimmten Ni‐
veau liegt. Dabei kann sich Kondens‐ wasser bilden, das an der Fahrzeug‐
unterseite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Eine aktivierte Kühlung
kann Autostopps verhindern.
Umluftsystem 4
Betätigung mit Taste 4.9Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Luftverteilung auf l: Umluftbetrieb
ist ausgeschaltet.
Maximale Kühlung
Fenster kurz öffnen, damit die erhitzte Luft schnell entweichen kann.
■ Kühlung n ein.
■ Umluftsystem 4 eingeschaltet.
■ Luftverteilungsschalter M drücken.
■ Temperaturregler auf die kälteste Stufe stellen.
■ Gebläsegeschwindigkeit auf höchste Stufe stellen.
■ Alle Düsen öffnen.
Entfeuchtung und Enteisung der
Scheiben V
■ Taste V drücken: Gebläse schal‐
tet automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe gerich‐
tet.

Klimatisierung121
■ Temperaturregler auf die wärmsteStufe stellen.
■ Heckscheibenheizung Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Hinweis
Wird bei laufendem Motor die Taste
V gedrückt, so kann kein Auto‐
stopp durchgeführt werden, bis die
Taste V erneut gedrückt wird.
Wird bei laufendem Motor und Ge‐
bläse die Taste l gedrückt, so kann
kein Autostopp durchgeführt wer‐
den, bis die Taste l erneut gedrückt
wird oder das Gebläse ausgeschal‐
tet wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Wird die Taste l während eines Au‐
tostopps und bei laufendem Ge‐
bläse gedrückt, so wird der Motor

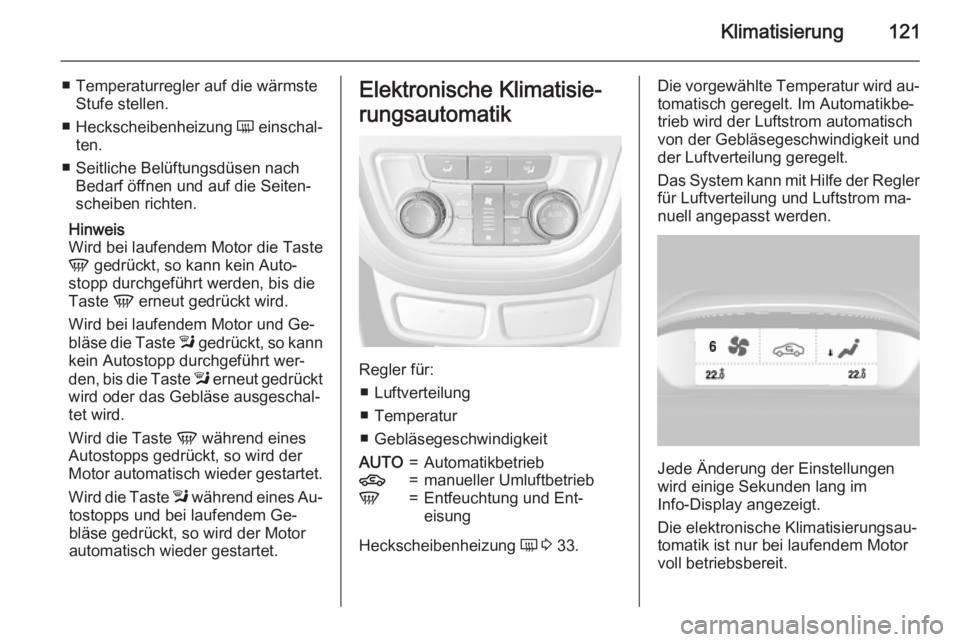

automatisch wieder gestartet.Elektronische Klimatisie‐
rungsautomatik
Regler für: ■ Luftverteilung
■ Temperatur
■ Gebläsegeschwindigkeit
AUTO=Automatikbetrieb4=manueller UmluftbetriebV=Entfeuchtung und Ent‐
eisung
Heckscheibenheizung Ü 3 33.
Die vorgewählte Temperatur wird au‐
tomatisch geregelt. Im Automatikbe‐
trieb wird der Luftstrom automatisch
von der Gebläsegeschwindigkeit und
der Luftverteilung geregelt.
Das System kann mit Hilfe der Regler für Luftverteilung und Luftstrom ma‐
nuell angepasst werden.
Jede Änderung der Einstellungen
wird einige Sekunden lang im
Info-Display angezeigt.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.

122Klimatisierung

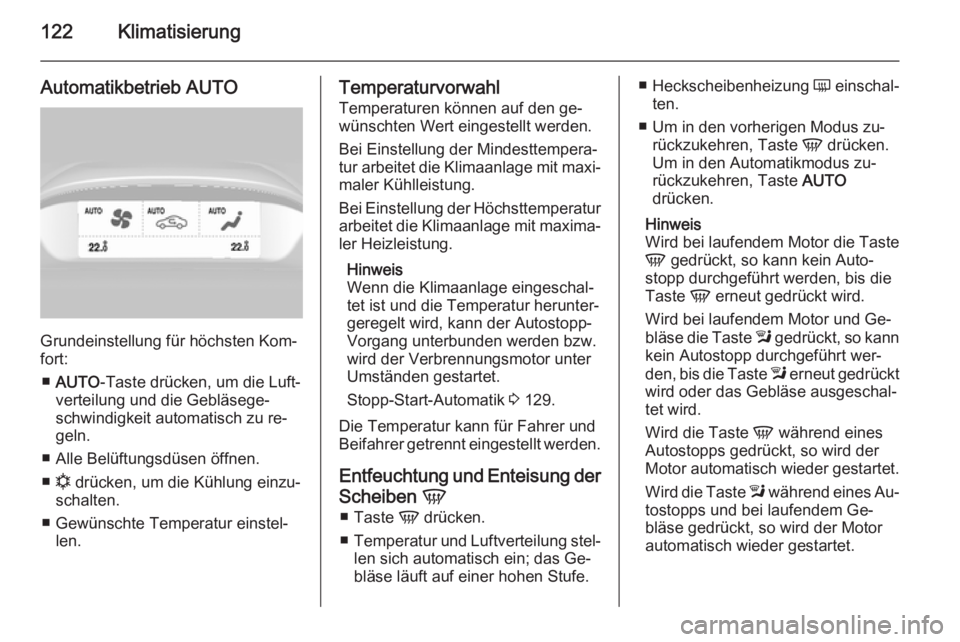

Automatikbetrieb AUTO
Grundeinstellung für höchsten Kom‐
fort:
■ AUTO -Taste drücken, um die Luft‐
verteilung und die Gebläsege‐
schwindigkeit automatisch zu re‐
geln.
■ Alle Belüftungsdüsen öffnen.
■ n drücken, um die Kühlung einzu‐
schalten.
■ Gewünschte Temperatur einstel‐ len.
Temperaturvorwahl
Temperaturen können auf den ge‐
wünschten Wert eingestellt werden.
Bei Einstellung der Mindesttempera‐
tur arbeitet die Klimaanlage mit maxi‐ maler Kühlleistung.
Bei Einstellung der Höchsttemperatur
arbeitet die Klimaanlage mit maxima‐
ler Heizleistung.
Hinweis
Wenn die Klimaanlage eingeschal‐
tet ist und die Temperatur herunter‐
geregelt wird, kann der Autostopp-
Vorgang unterbunden werden bzw.
wird der Verbrennungsmotor unter
Umständen gestartet.
Stopp-Start-Automatik 3 129.
Die Temperatur kann für Fahrer und
Beifahrer getrennt eingestellt werden.
Entfeuchtung und Enteisung der
Scheiben V
■ Taste V drücken.
■ Temperatur und Luftverteilung stel‐
len sich automatisch ein; das Ge‐
bläse läuft auf einer hohen Stufe.■ Heckscheibenheizung Ü einschal‐
ten.
■ Um in den vorherigen Modus zu‐ rückzukehren, Taste V drücken.
Um in den Automatikmodus zu‐
rückzukehren, Taste AUTO
drücken.
Hinweis
Wird bei laufendem Motor die Taste
V gedrückt, so kann kein Auto‐
stopp durchgeführt werden, bis die
Taste V erneut gedrückt wird.
Wird bei laufendem Motor und Ge‐
bläse die Taste l gedrückt, so kann
kein Autostopp durchgeführt wer‐
den, bis die Taste l erneut gedrückt
wird oder das Gebläse ausgeschal‐
tet wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Wird die Taste l während eines Au‐
tostopps und bei laufendem Ge‐
bläse gedrückt, so wird der Motor
automatisch wieder gestartet.

Klimatisierung123

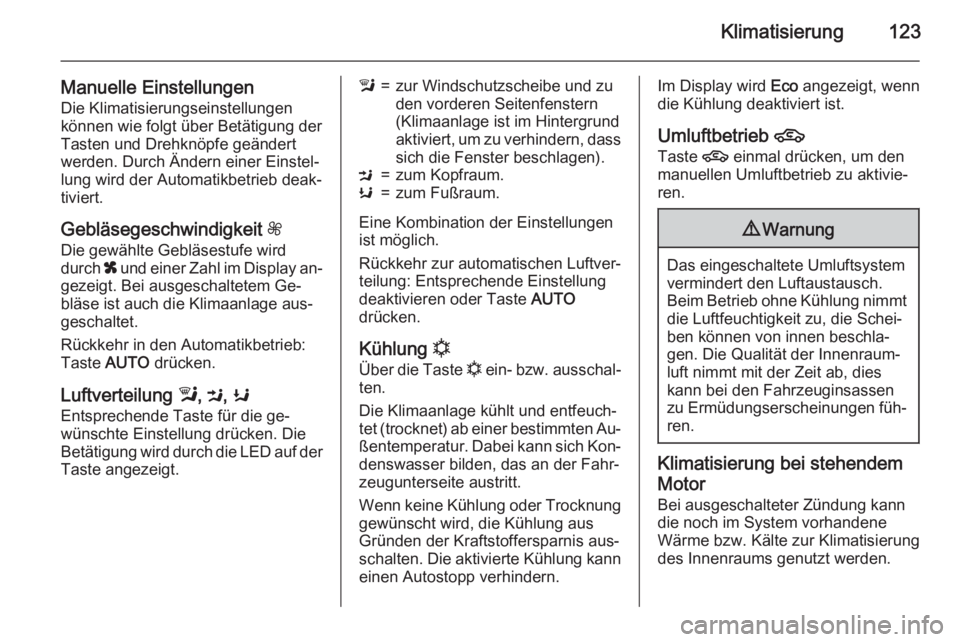

Manuelle EinstellungenDie Klimatisierungseinstellungen
können wie folgt über Betätigung der
Tasten und Drehknöpfe geändert
werden. Durch Ändern einer Einstel‐
lung wird der Automatikbetrieb deak‐
tiviert.
Gebläsegeschwindigkeit Z
Die gewählte Gebläsestufe wird
durch x und einer Zahl im Display an‐
gezeigt. Bei ausgeschaltetem Ge‐
bläse ist auch die Klimaanlage aus‐
geschaltet.
Rückkehr in den Automatikbetrieb:
Taste AUTO drücken.
Luftverteilung l, M , K
Entsprechende Taste für die ge‐
wünschte Einstellung drücken. Die
Betätigung wird durch die LED auf der
Taste angezeigt.l=zur Windschutzscheibe und zu
den vorderen Seitenfenstern
(Klimaanlage ist im Hintergrund
aktiviert, um zu verhindern, dass sich die Fenster beschlagen).M=zum Kopfraum.K=zum Fußraum.
Eine Kombination der Einstellungen
ist möglich.
Rückkehr zur automatischen Luftver‐
teilung: Entsprechende Einstellung
deaktivieren oder Taste AUTO
drücken.
Kühlung n
Über die Taste n ein- bzw. ausschal‐
ten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) ab einer bestimmten Au‐
ßentemperatur. Dabei kann sich Kon‐ denswasser bilden, das an der Fahr‐zeugunterseite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Die aktivierte Kühlung kann einen Autostopp verhindern.
Im Display wird Eco angezeigt, wenn
die Kühlung deaktiviert ist.
Umluftbetrieb 4
Taste 4 einmal drücken, um den
manuellen Umluftbetrieb zu aktivie‐ ren.9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Klimatisierung bei stehendem
Motor Bei ausgeschalteter Zündung kann
die noch im System vorhandene
Wärme bzw. Kälte zur Klimatisierung
des Innenraums genutzt werden.

124KlimatisierungZuheizerElektrische Zusatzheizung
Quickheat ist eine elektrische Zusatz‐ heizung, mit der die Fahrgastzelle au‐
tomatisch schneller aufgeheizt wer‐

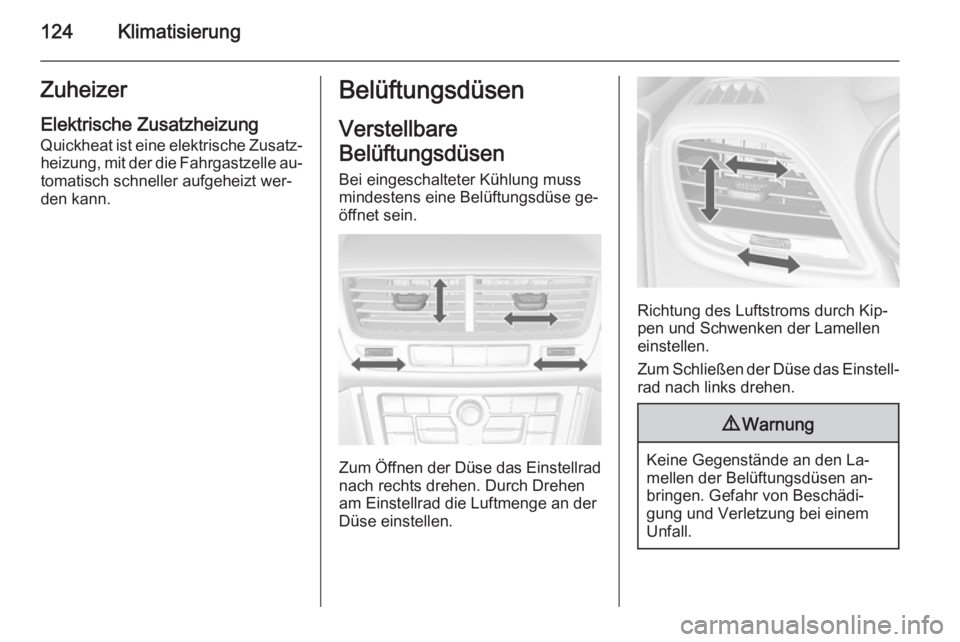

den kann.Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse ge‐
öffnet sein.
Zum Öffnen der Düse das Einstellrad
nach rechts drehen. Durch Drehen
am Einstellrad die Luftmenge an der
Düse einstellen.
Richtung des Luftstroms durch Kip‐
pen und Schwenken der Lamellen
einstellen.
Zum Schließen der Düse das Einstell‐ rad nach links drehen.
9 Warnung
Keine Gegenstände an den La‐
mellen der Belüftungsdüsen an‐
bringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.

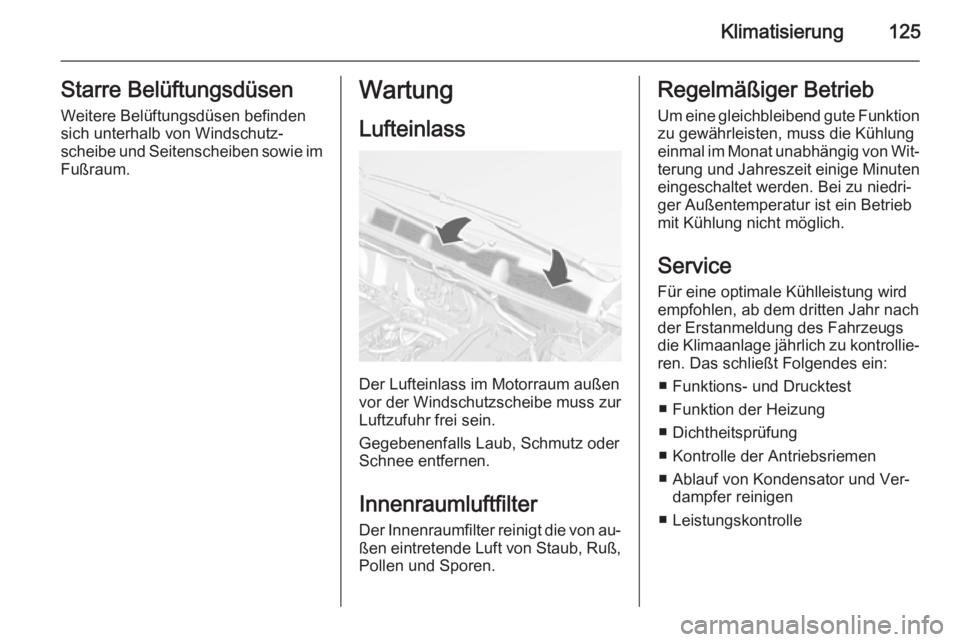

Klimatisierung125Starre Belüftungsdüsen
Weitere Belüftungsdüsen befinden sich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein.
Gegebenenfalls Laub, Schmutz oder
Schnee entfernen.
Innenraumluftfilter Der Innenraumfilter reinigt die von au‐
ßen eintretende Luft von Staub, Ruß, Pollen und Sporen.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktion zu gewährleisten, muss die Kühlungeinmal im Monat unabhängig von Wit‐ terung und Jahreszeit einige Minuten
eingeschaltet werden. Bei zu niedri‐
ger Außentemperatur ist ein Betrieb
mit Kühlung nicht möglich.
Service
Für eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach
der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐ ren. Das schließt Folgendes ein:
■ Funktions- und Drucktest
■ Funktion der Heizung
■ Dichtheitsprüfung
■ Kontrolle der Antriebsriemen
■ Ablauf von Kondensator und Ver‐ dampfer reinigen
■ Leistungskontrolle

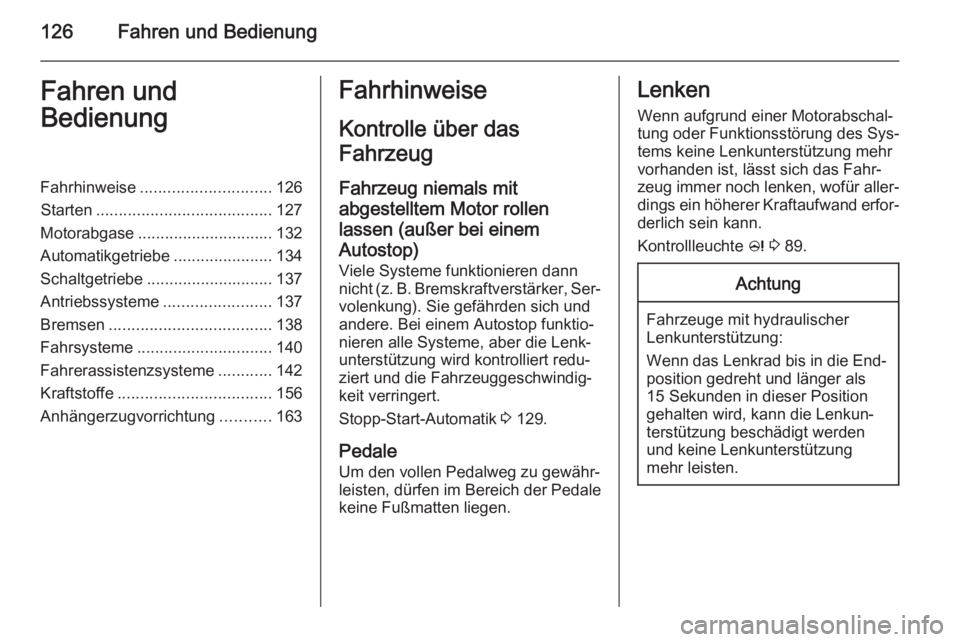

126Fahren und BedienungFahren und
BedienungFahrhinweise ............................. 126
Starten ....................................... 127
Motorabgase .............................. 132
Automatikgetriebe ......................134
Schaltgetriebe ............................ 137
Antriebssysteme ........................137
Bremsen .................................... 138
Fahrsysteme .............................. 140
Fahrerassistenzsysteme ............142
Kraftstoffe .................................. 156
Anhängerzugvorrichtung ...........163Fahrhinweise
Kontrolle über das
Fahrzeug
Fahrzeug niemals mit
abgestelltem Motor rollen
lassen (außer bei einem
Autostop) Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker, Ser‐
volenkung). Sie gefährden sich und
andere. Bei einem Autostop funktio‐
nieren alle Systeme, aber die Lenk‐
unterstützung wird kontrolliert redu‐
ziert und die Fahrzeuggeschwindig‐
keit verringert.
Stopp-Start-Automatik 3 129.
Pedale
Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.Lenken
Wenn aufgrund einer Motorabschal‐tung oder Funktionsstörung des Sys‐
tems keine Lenkunterstützung mehr
vorhanden ist, lässt sich das Fahr‐
zeug immer noch lenken, wofür aller‐
dings ein höherer Kraftaufwand erfor‐
derlich sein kann.
Kontrollleuchte c 3 89.Achtung
Fahrzeuge mit hydraulischer
Lenkunterstützung:
Wenn das Lenkrad bis in die End‐ position gedreht und länger als
15 Sekunden in dieser Position
gehalten wird, kann die Lenkun‐ terstützung beschädigt werden
und keine Lenkunterstützung
mehr leisten.

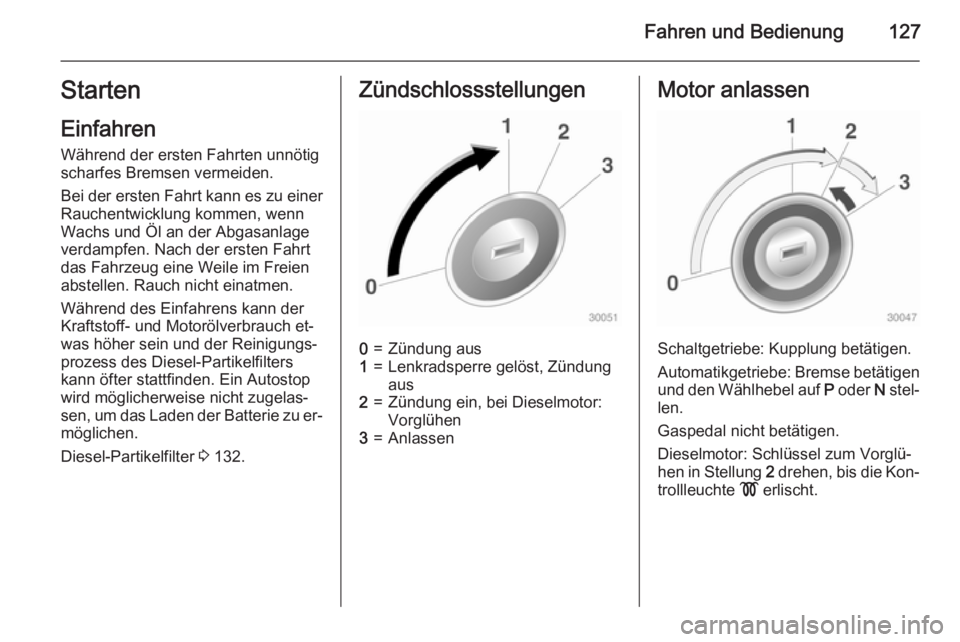

Fahren und Bedienung127Starten
Einfahren
Während der ersten Fahrten unnötig
scharfes Bremsen vermeiden.
Bei der ersten Fahrt kann es zu einer
Rauchentwicklung kommen, wenn
Wachs und Öl an der Abgasanlage
verdampfen. Nach der ersten Fahrt
das Fahrzeug eine Weile im Freien
abstellen. Rauch nicht einatmen.
Während des Einfahrens kann der
Kraftstoff- und Motorölverbrauch et‐
was höher sein und der Reinigungs‐
prozess des Diesel-Partikelfilters
kann öfter stattfinden. Ein Autostop wird möglicherweise nicht zugelas‐
sen, um das Laden der Batterie zu er‐ möglichen.
Diesel-Partikelfilter 3 132.Zündschlossstellungen0=Zündung aus1=Lenkradsperre gelöst, Zündung
aus2=Zündung ein, bei Dieselmotor:
Vorglühen3=AnlassenMotor anlassen
Schaltgetriebe: Kupplung betätigen.
Automatikgetriebe: Bremse betätigen und den Wählhebel auf P oder N stel‐
len.
Gaspedal nicht betätigen.
Dieselmotor: Schlüssel zum Vorglü‐
hen in Stellung 2 drehen, bis die Kon‐
trollleuchte ! erlischt.

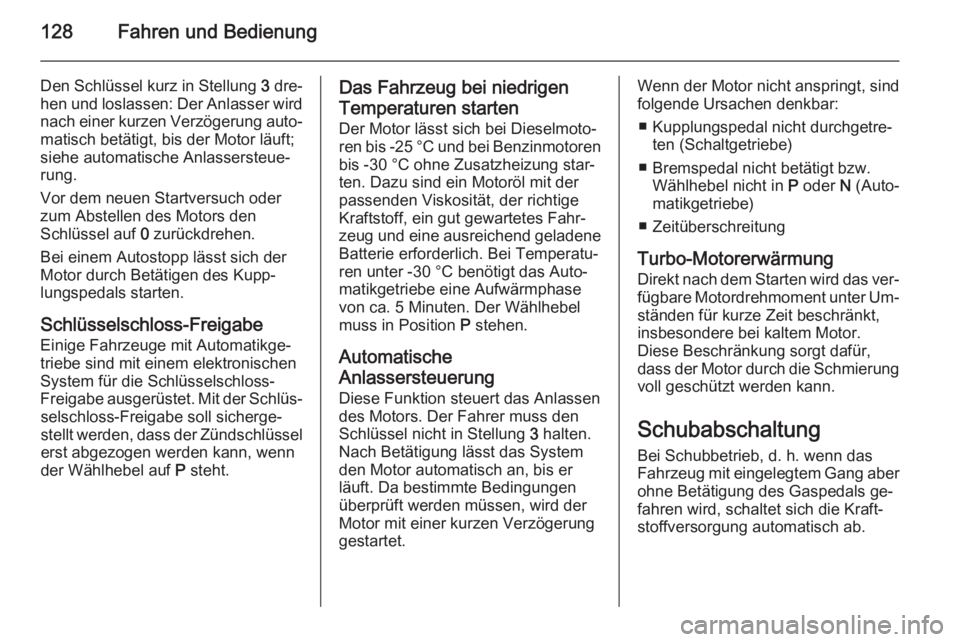

128Fahren und Bedienung
Den Schlüssel kurz in Stellung 3 dre‐
hen und loslassen: Der Anlasser wird
nach einer kurzen Verzögerung auto‐ matisch betätigt, bis der Motor läuft;
siehe automatische Anlassersteue‐
rung.
Vor dem neuen Startversuch oder
zum Abstellen des Motors den
Schlüssel auf 0 zurückdrehen.
Bei einem Autostopp lässt sich der
Motor durch Betätigen des Kupp‐
lungspedals starten.
Schlüsselschloss-Freigabe
Einige Fahrzeuge mit Automatikge‐
triebe sind mit einem elektronischen
System für die Schlüsselschloss-
Freigabe ausgerüstet. Mit der Schlüs‐ selschloss-Freigabe soll sicherge‐
stellt werden, dass der Zündschlüssel erst abgezogen werden kann, wenn
der Wählhebel auf P steht.Das Fahrzeug bei niedrigen
Temperaturen starten Der Motor lässt sich bei Dieselmoto‐
ren bis -25 °C und bei Benzinmotoren
bis -30 °C ohne Zusatzheizung star‐
ten. Dazu sind ein Motoröl mit der
passenden Viskosität, der richtige
Kraftstoff, ein gut gewartetes Fahr‐
zeug und eine ausreichend geladene
Batterie erforderlich. Bei Temperatu‐ ren unter -30 °C benötigt das Auto‐
matikgetriebe eine Aufwärmphase
von ca. 5 Minuten. Der Wählhebel
muss in Position P stehen.
Automatische
Anlassersteuerung
Diese Funktion steuert das Anlassen
des Motors. Der Fahrer muss den
Schlüssel nicht in Stellung 3 halten.
Nach Betätigung lässt das System
den Motor automatisch an, bis er
läuft. Da bestimmte Bedingungen
überprüft werden müssen, wird der
Motor mit einer kurzen Verzögerung
gestartet.Wenn der Motor nicht anspringt, sind
folgende Ursachen denkbar:
■ Kupplungspedal nicht durchgetre‐ ten (Schaltgetriebe)
■ Bremspedal nicht betätigt bzw. Wählhebel nicht in P oder N (Auto‐
matikgetriebe)
■ Zeitüberschreitung
Turbo-Motorerwärmung Direkt nach dem Starten wird das ver‐
fügbare Motordrehmoment unter Um‐ ständen für kurze Zeit beschränkt,
insbesondere bei kaltem Motor.
Diese Beschränkung sorgt dafür,
dass der Motor durch die Schmierung
voll geschützt werden kann.
Schubabschaltung Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals ge‐
fahren wird, schaltet sich die Kraft‐
stoffversorgung automatisch ab.
