OPEL MOKKA 2015 Manuale di uso e manutenzione (in Italian)

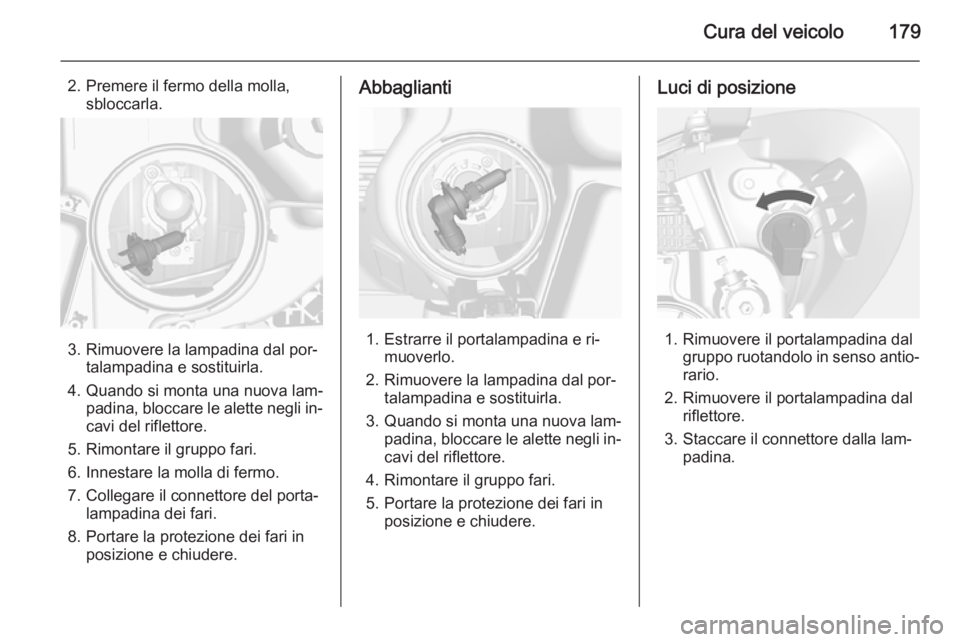

Cura del veicolo179
2. Premere il fermo della molla,sbloccarla.
3. Rimuovere la lampadina dal por‐ talampadina e sostituirla.
4. Quando si monta una nuova lam‐ padina, bloccare le alette negli in‐
cavi del riflettore.
5. Rimontare il gruppo fari.
6. Innestare la molla di fermo.
7. Collegare il connettore del porta‐ lampadina dei fari.
8. Portare la protezione dei fari in posizione e chiudere.
Abbaglianti
1. Estrarre il portalampadina e ri‐ muoverlo.
2. Rimuovere la lampadina dal por‐ talampadina e sostituirla.
3. Quando si monta una nuova lam‐ padina, bloccare le alette negli in‐
cavi del riflettore.
4. Rimontare il gruppo fari.
5. Portare la protezione dei fari in posizione e chiudere.
Luci di posizione
1. Rimuovere il portalampadina dal gruppo ruotandolo in senso antio‐
rario.
2. Rimuovere il portalampadina dal riflettore.
3. Staccare il connettore dalla lam‐ padina.

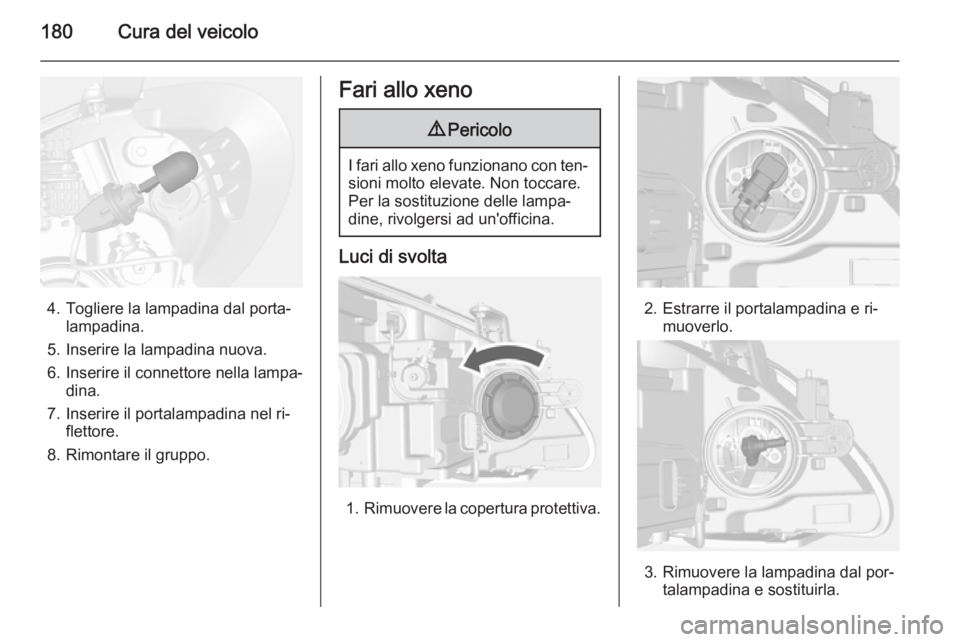

180Cura del veicolo
4. Togliere la lampadina dal porta‐lampadina.
5. Inserire la lampadina nuova.
6. Inserire il connettore nella lampa‐ dina.
7. Inserire il portalampadina nel ri‐ flettore.
8. Rimontare il gruppo.
Fari allo xeno9 Pericolo
I fari allo xeno funzionano con ten‐
sioni molto elevate. Non toccare.
Per la sostituzione delle lampa‐
dine, rivolgersi ad un'officina.
Luci di svolta
1. Rimuovere la copertura protettiva.
2. Estrarre il portalampadina e ri‐
muoverlo.
3. Rimuovere la lampadina dal por‐ talampadina e sostituirla.

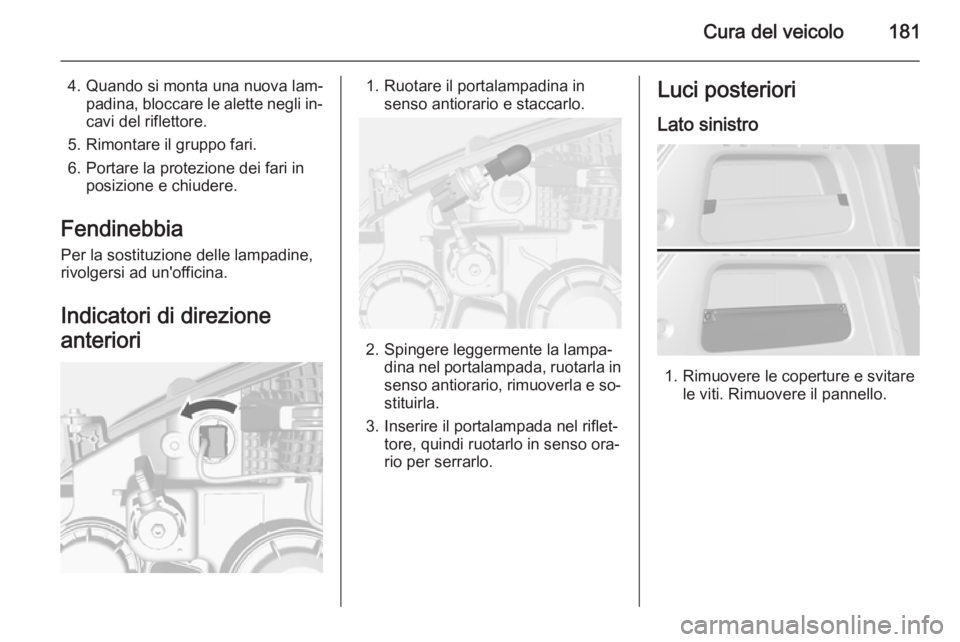

Cura del veicolo181
4. Quando si monta una nuova lam‐padina, bloccare le alette negli in‐
cavi del riflettore.
5. Rimontare il gruppo fari.
6. Portare la protezione dei fari in posizione e chiudere.
Fendinebbia Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Indicatori di direzione
anteriori1. Ruotare il portalampadina in senso antiorario e staccarlo.
2. Spingere leggermente la lampa‐dina nel portalampada, ruotarla in
senso antiorario, rimuoverla e so‐ stituirla.
3. Inserire il portalampada nel riflet‐ tore, quindi ruotarlo in senso ora‐rio per serrarlo.
Luci posteriori
Lato sinistro
1. Rimuovere le coperture e svitare le viti. Rimuovere il pannello.

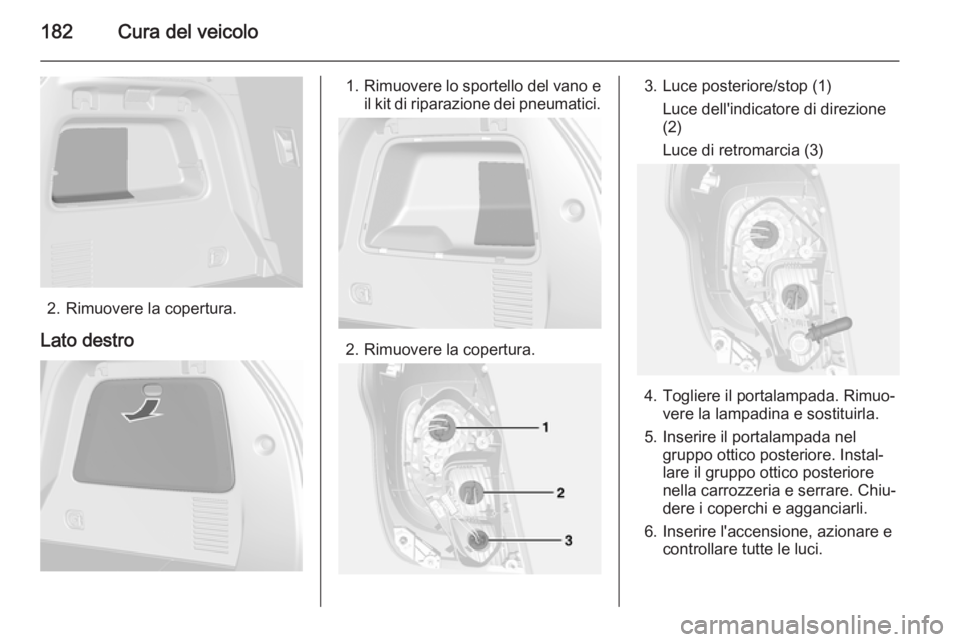

182Cura del veicolo
2. Rimuovere la copertura.
Lato destro
1. Rimuovere lo sportello del vano e
il kit di riparazione dei pneumatici.
2. Rimuovere la copertura.
3. Luce posteriore/stop (1)
Luce dell'indicatore di direzione
(2)
Luce di retromarcia (3)
4. Togliere il portalampada. Rimuo‐ vere la lampadina e sostituirla.
5. Inserire il portalampada nel gruppo ottico posteriore. Instal‐
lare il gruppo ottico posteriore
nella carrozzeria e serrare. Chiu‐ dere i coperchi e agganciarli.
6. Inserire l'accensione, azionare e controllare tutte le luci.

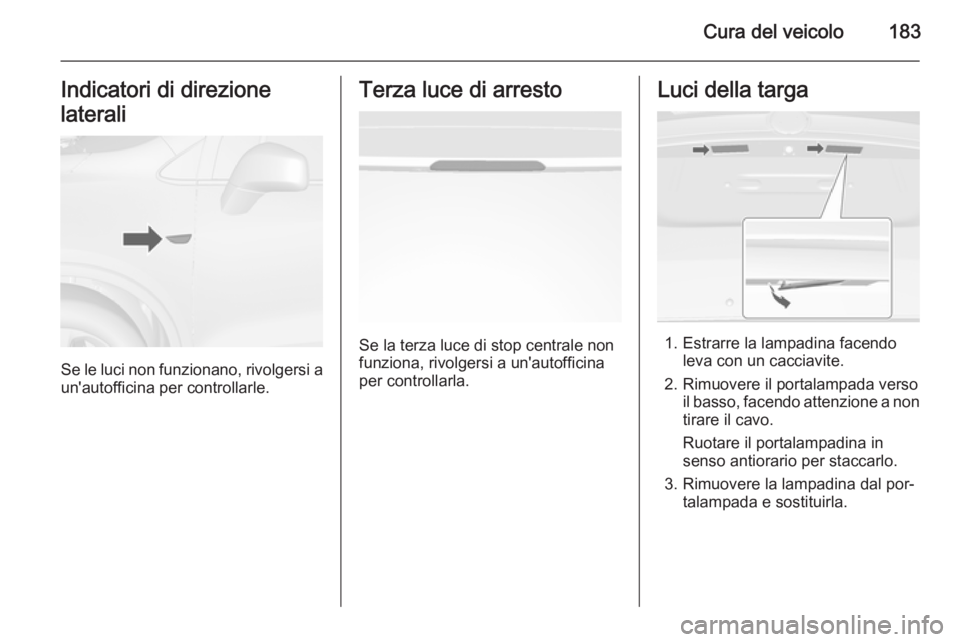

Cura del veicolo183Indicatori di direzione
laterali
Se le luci non funzionano, rivolgersi a un'autofficina per controllarle.
Terza luce di arresto
Se la terza luce di stop centrale non
funziona, rivolgersi a un'autofficina
per controllarla.
Luci della targa
1. Estrarre la lampadina facendo leva con un cacciavite.
2. Rimuovere il portalampada verso il basso, facendo attenzione a non
tirare il cavo.
Ruotare il portalampadina in
senso antiorario per staccarlo.
3. Rimuovere la lampadina dal por‐ talampada e sostituirla.

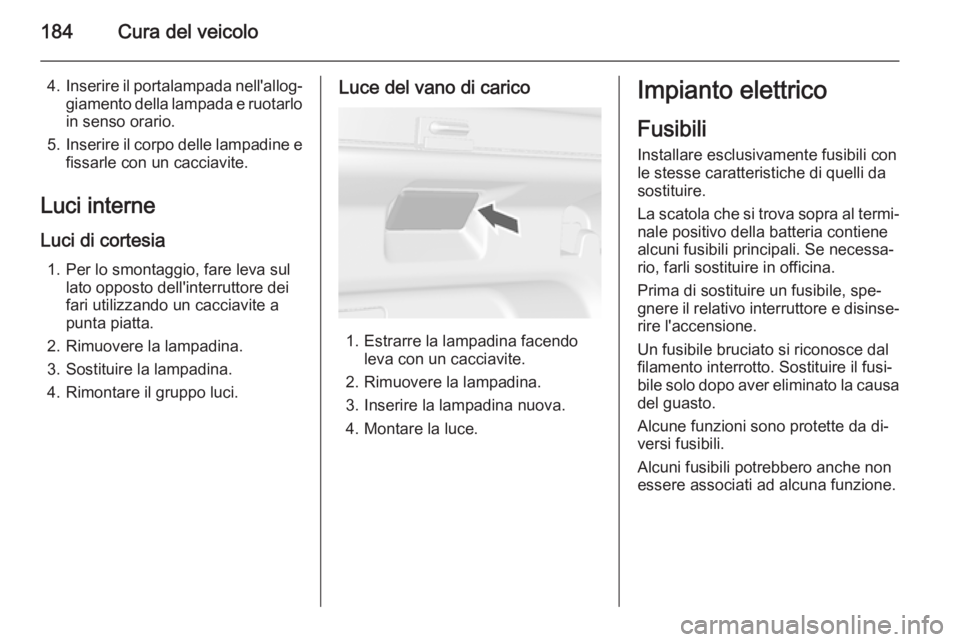

184Cura del veicolo
4.Inserire il portalampada nell'allog‐
giamento della lampada e ruotarlo in senso orario.
5. Inserire il corpo delle lampadine e
fissarle con un cacciavite.
Luci interne
Luci di cortesia 1. Per lo smontaggio, fare leva sul lato opposto dell'interruttore dei
fari utilizzando un cacciavite a
punta piatta.
2. Rimuovere la lampadina.
3. Sostituire la lampadina.
4. Rimontare il gruppo luci.Luce del vano di carico
1. Estrarre la lampadina facendo leva con un cacciavite.
2. Rimuovere la lampadina.
3. Inserire la lampadina nuova.
4. Montare la luce.
Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
La scatola che si trova sopra al termi‐
nale positivo della batteria contiene
alcuni fusibili principali. Se necessa‐
rio, farli sostituire in officina.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.

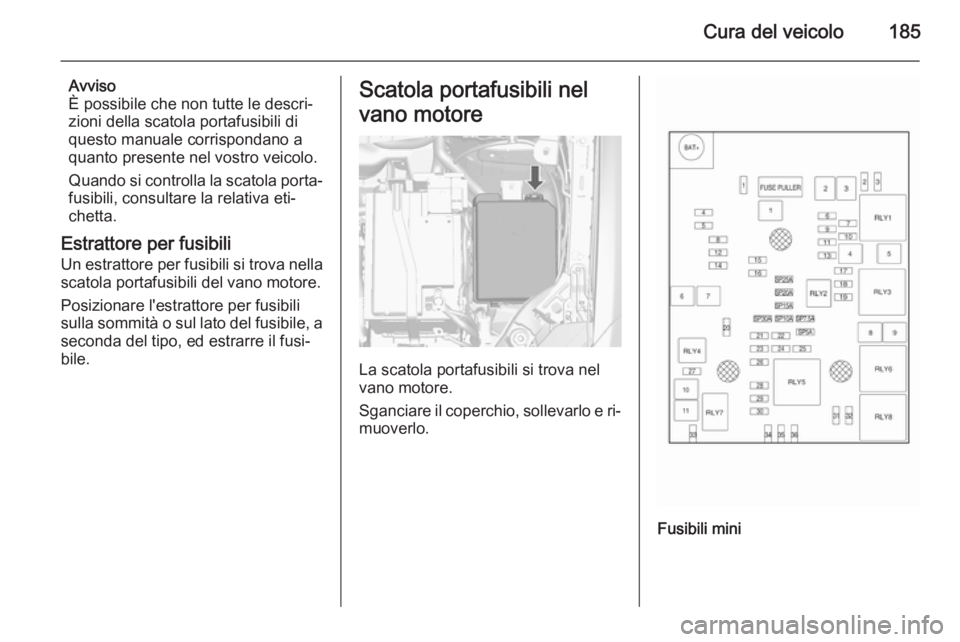

Cura del veicolo185
Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale corrispondano a
quanto presente nel vostro veicolo.
Quando si controlla la scatola porta‐ fusibili, consultare la relativa eti‐
chetta.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nel
vano motore.
Sganciare il coperchio, sollevarlo e ri‐ muoverlo.
Fusibili mini

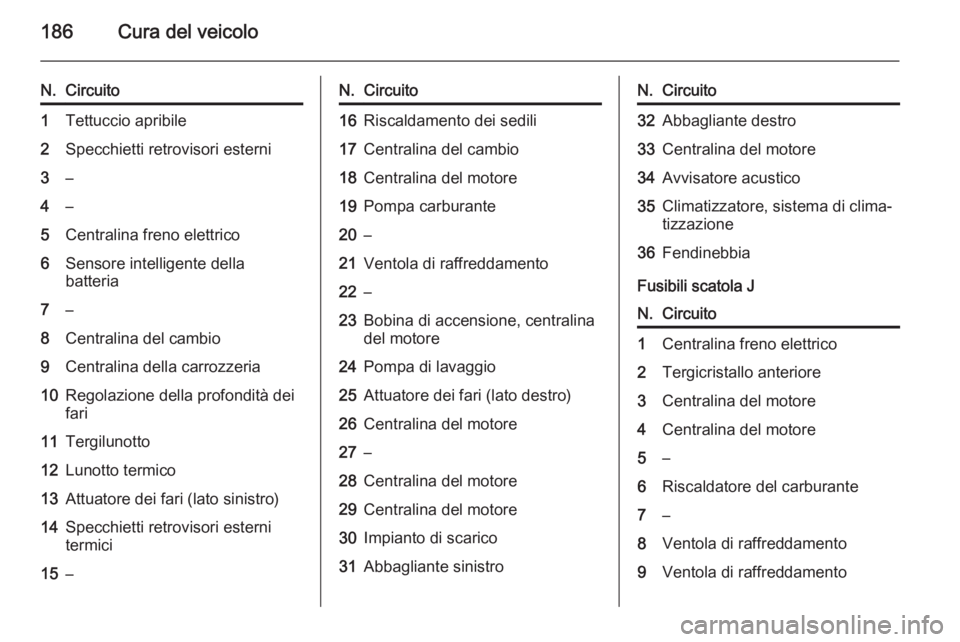

186Cura del veicolo
N.Circuito1Tettuccio apribile2Specchietti retrovisori esterni3–4–5Centralina freno elettrico6Sensore intelligente della
batteria7–8Centralina del cambio9Centralina della carrozzeria10Regolazione della profondità dei
fari11Tergilunotto12Lunotto termico13Attuatore dei fari (lato sinistro)14Specchietti retrovisori esterni
termici15–N.Circuito16Riscaldamento dei sedili17Centralina del cambio18Centralina del motore19Pompa carburante20–21Ventola di raffreddamento22–23Bobina di accensione, centralina
del motore24Pompa di lavaggio25Attuatore dei fari (lato destro)26Centralina del motore27–28Centralina del motore29Centralina del motore30Impianto di scarico31Abbagliante sinistroN.Circuito32Abbagliante destro33Centralina del motore34Avvisatore acustico35Climatizzatore, sistema di clima‐
tizzazione36Fendinebbia
Fusibili scatola J
N.Circuito1Centralina freno elettrico2Tergicristallo anteriore3Centralina del motore4Centralina del motore5–6Riscaldatore del carburante7–8Ventola di raffreddamento9Ventola di raffreddamento

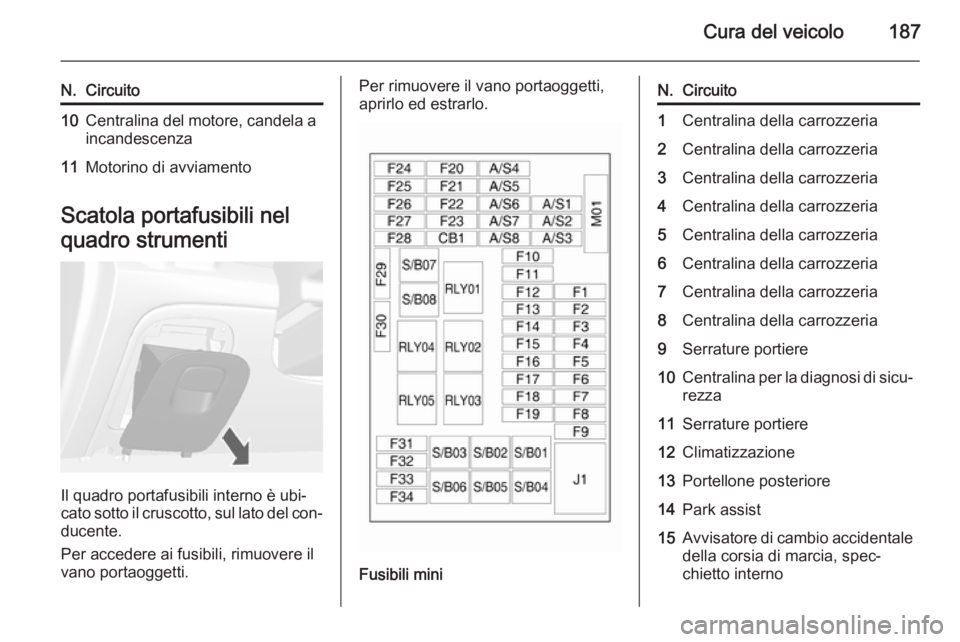

Cura del veicolo187
N.Circuito10Centralina del motore, candela a
incandescenza11Motorino di avviamento
Scatola portafusibili nel
quadro strumenti
Il quadro portafusibili interno è ubi‐
cato sotto il cruscotto, sul lato del con‐
ducente.
Per accedere ai fusibili, rimuovere il
vano portaoggetti.
Per rimuovere il vano portaoggetti,
aprirlo ed estrarlo.
Fusibili mini
N.Circuito1Centralina della carrozzeria2Centralina della carrozzeria3Centralina della carrozzeria4Centralina della carrozzeria5Centralina della carrozzeria6Centralina della carrozzeria7Centralina della carrozzeria8Centralina della carrozzeria9Serrature portiere10Centralina per la diagnosi di sicu‐ rezza11Serrature portiere12Climatizzazione13Portellone posteriore14Park assist15Avvisatore di cambio accidentale
della corsia di marcia, spec‐
chietto interno

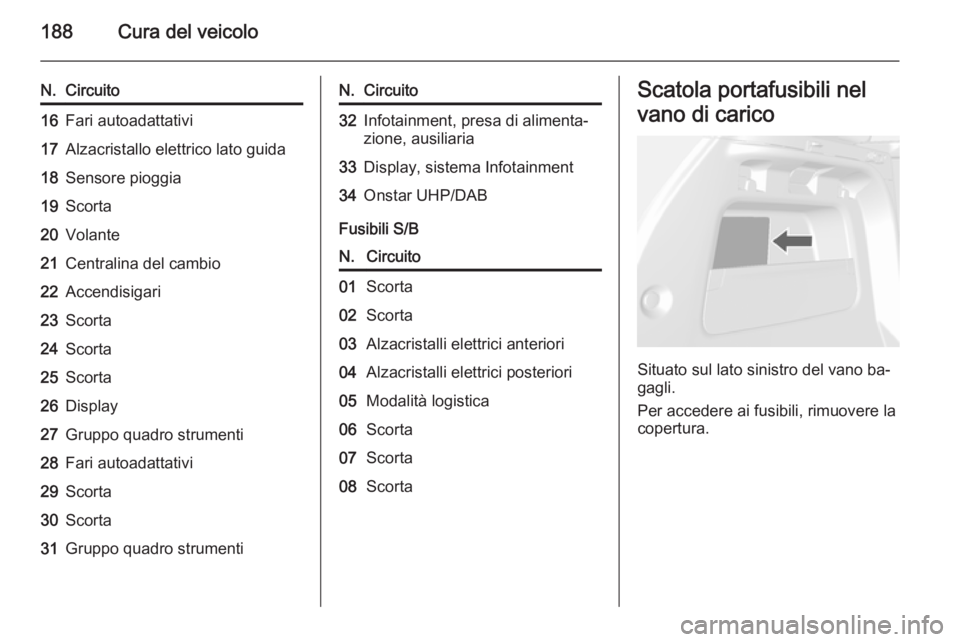

188Cura del veicolo
N.Circuito16Fari autoadattativi17Alzacristallo elettrico lato guida18Sensore pioggia19Scorta20Volante21Centralina del cambio22Accendisigari23Scorta24Scorta25Scorta26Display27Gruppo quadro strumenti28Fari autoadattativi29Scorta30Scorta31Gruppo quadro strumentiN.Circuito32Infotainment, presa di alimenta‐
zione, ausiliaria33Display, sistema Infotainment34Onstar UHP/DAB
Fusibili S/B
N.Circuito01Scorta02Scorta03Alzacristalli elettrici anteriori04Alzacristalli elettrici posteriori05Modalità logistica06Scorta07Scorta08ScortaScatola portafusibili nel
vano di carico
Situato sul lato sinistro del vano ba‐
gagli.
Per accedere ai fusibili, rimuovere la copertura.
