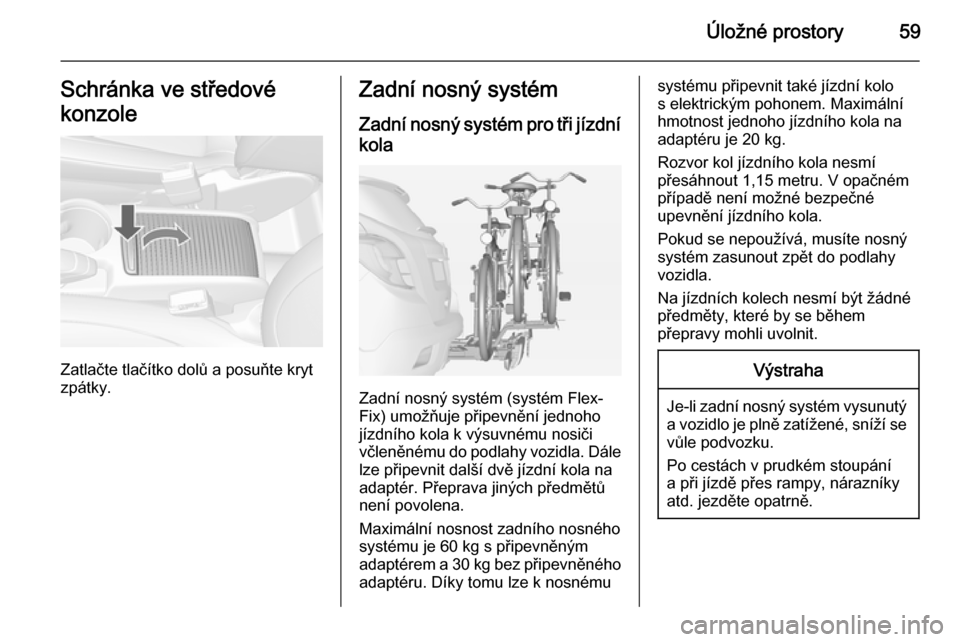

Úložné prostory59Schránka ve středové
konzole
Zatlačte tlačítko dolů a posuňte kryt
zpátky.
Zadní nosný systém
Zadní nosný systém pro tři jízdní
kola
Zadní nosný systém (systém Flex-
Fix) umožňuje připevnění jednoho
jízdního kola k výsuvnému nosiči
včleněnému do podlahy vozidla. Dále
lze připevnit další dvě jízdní kola na
adaptér. Přeprava jiných předmětů
není povolena.
Maximální nosnost zadního nosného
systému je 60 kg s připevněným
adaptérem a 30 kg bez připevněného
adaptéru. Díky tomu lze k nosnému
systému připevnit také jízdní kolo
s elektrickým pohonem. Maximální
hmotnost jednoho jízdního kola na
adaptéru je 20 kg.
Rozvor kol jízdního kola nesmí
přesáhnout 1,15 metru. V opačném
případě není možné bezpečné
upevnění jízdního kola.
Pokud se nepoužívá, musíte nosný
systém zasunout zpět do podlahy
vozidla.
Na jízdních kolech nesmí být žádné
předměty, které by se během
přepravy mohli uvolnit.Výstraha
Je-li zadní nosný systém vysunutý a vozidlo je plně zatížené, sníží sevůle podvozku.
Po cestách v prudkém stoupání
a při jízdě přes rampy, nárazníky
atd. jezděte opatrně.

60Úložné prostoryVýstraha
Před připevňováním jízdních kol
z rámu z uhlíku požádejte o radu prodejce jízdního kola. Jízdní kola mohou být poškozena.
Vysouvání
Otevřete dveře zavazadlového
prostoru.
9 Varování
Nikdo nesmí být v oblasti
vysouvání zadního nosného
systému, nebezpečí zranění.

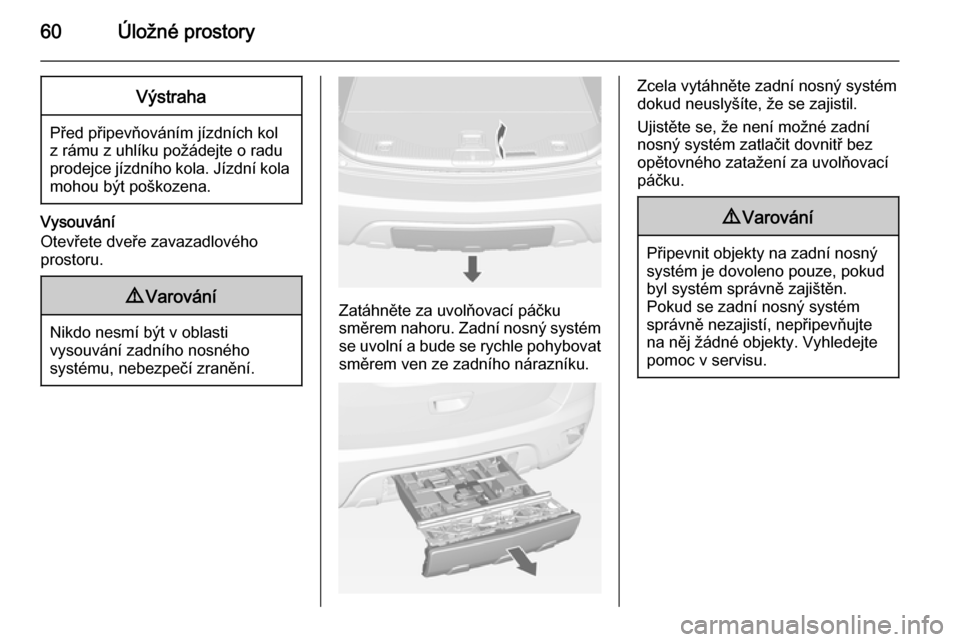

Zatáhněte za uvolňovací páčku
směrem nahoru. Zadní nosný systém se uvolní a bude se rychle pohybovat směrem ven ze zadního nárazníku.
Zcela vytáhněte zadní nosný systém
dokud neuslyšíte, že se zajistil.
Ujistěte se, že není možné zadní nosný systém zatlačit dovnitř bez
opětovného zatažení za uvolňovací
páčku.9 Varování
Připevnit objekty na zadní nosný
systém je dovoleno pouze, pokud
byl systém správně zajištěn.
Pokud se zadní nosný systém
správně nezajistí, nepřipevňujte
na něj žádné objekty. Vyhledejte
pomoc v servisu.

Úložné prostory61
Vyklopení držáku značky vozidla
Nadzvedněte držák značky vozidla
a sklopte jej dozadu.
Před prvním použitím zadního
nosného systému připevněte
registrační číslo.

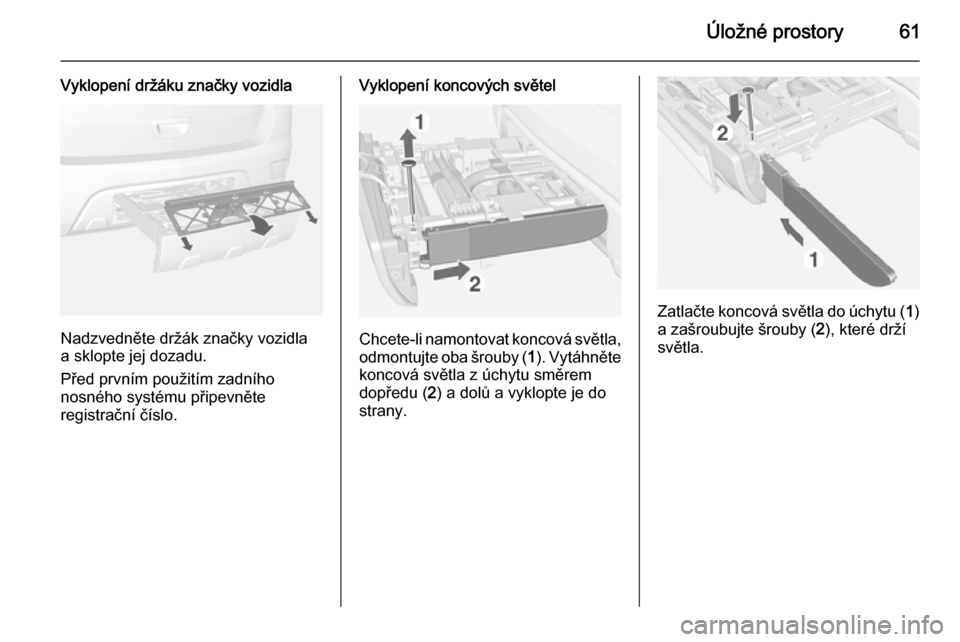

Vyklopení koncových světel
Chcete-li namontovat koncová světla, odmontujte oba šrouby ( 1). Vytáhněte
koncová světla z úchytu směrem
dopředu ( 2) a dolů a vyklopte je do
strany.
Zatlačte koncová světla do úchytu ( 1)
a zašroubujte šrouby ( 2), které drží
světla.

62Úložné prostory

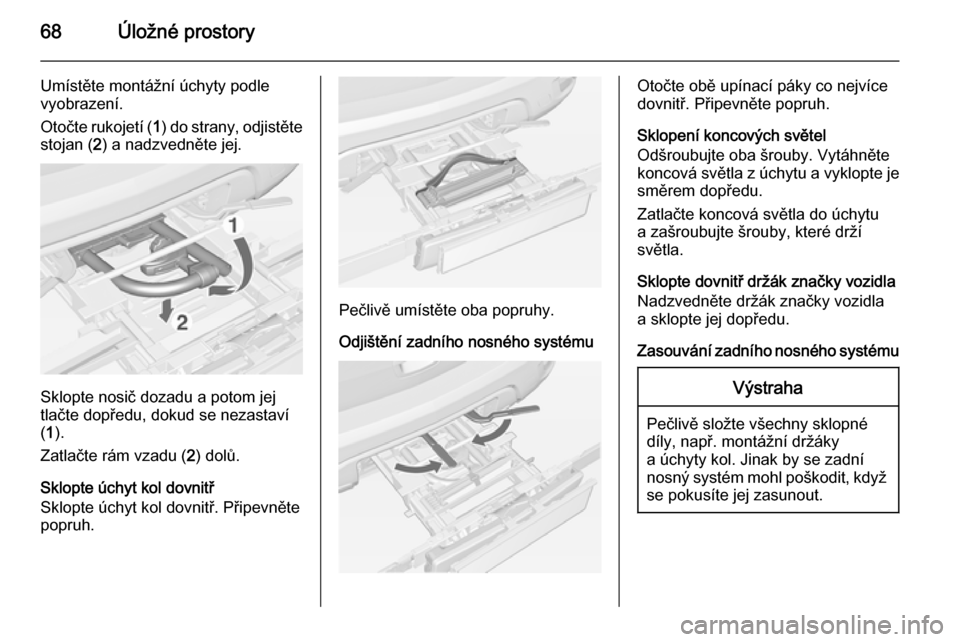

Vyklopení úchytu kol
Sundejte popruh a vyklopte úchyt.
Zajištění zadního nosného systému
Sundejte popruh a otočte obě upínací páčky co nejvíce do boku.
Jinak nelze zaručit bezpečnou
funkčnost.

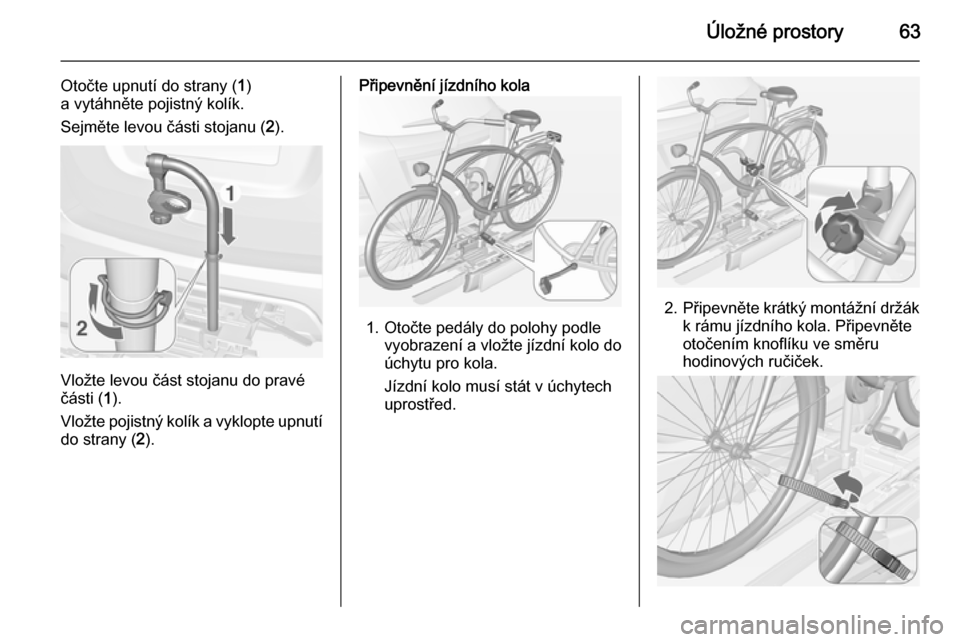

Montáž nosiče jízdních kol
Nadzvedněte nosič vzadu ( 1)
a potáhněte je dozadu.
Vyklopte nosič ( 2) nahoru.
Zatlačte nosič ( 1) a otočte rukojeť ( 2)
dozadu tak, aby zaklesla.

Úložné prostory63
Otočte upnutí do strany (1)
a vytáhněte pojistný kolík.
Sejměte levou části stojanu ( 2).
Vložte levou část stojanu do pravé
části ( 1).
Vložte pojistný kolík a vyklopte upnutí
do strany ( 2).
Připevnění jízdního kola
1. Otočte pedály do polohy podle
vyobrazení a vložte jízdní kolo do
úchytu pro kola.
Jízdní kolo musí stát v úchytech
uprostřed.
2. Připevněte krátký montážní držák
k rámu jízdního kola. Připevněte
otočením knoflíku ve směru
hodinových ručiček.

64Úložné prostory
3. Pomocí upevňovacích popruhůzajistěte obě kola jízdního kola
k úchytům kol.
4. Zkontrolujte jízdní kolo a ujistěte se o jeho zajištění.Výstraha
Mezi jízdním kolem a vozidlem
musí být mezera minimálně 5 cm.
V případě potřeby uvolněte řídítka a otočte je stranou.

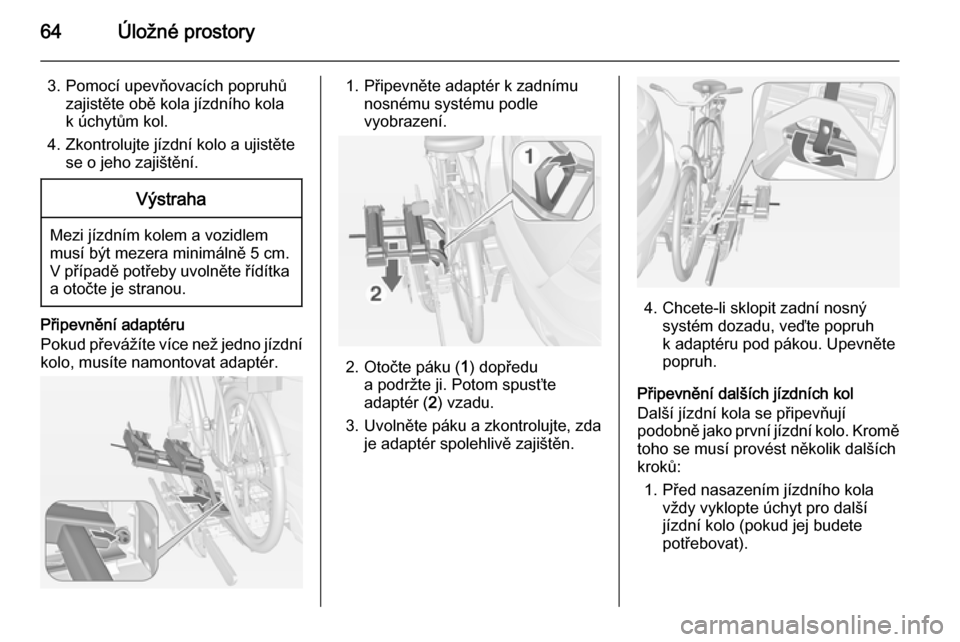

Připevnění adaptéru
Pokud převážíte více než jedno jízdní
kolo, musíte namontovat adaptér.
1. Připevněte adaptér k zadnímu nosnému systému podle
vyobrazení.
2. Otočte páku ( 1) dopředu
a podržte ji. Potom spusťte
adaptér ( 2) vzadu.
3. Uvolněte páku a zkontrolujte, zda je adaptér spolehlivě zajištěn.
4. Chcete-li sklopit zadní nosnýsystém dozadu, veďte popruh
k adaptéru pod pákou. Upevněte
popruh.
Připevnění dalších jízdních kol
Další jízdní kola se připevňují
podobně jako první jízdní kolo. Kromě toho se musí provést několik dalších
kroků:
1. Před nasazením jízdního kola vždy vyklopte úchyt pro další
jízdní kolo (pokud jej budete
potřebovat).

Úložné prostory65
2. Před nasazením jízdního kolavždy otočte pedály do vhodné
polohy.
3. Umístěte jízdní kola do zadního nosného systému střídavě vlevo
a vpravo.
4. Vyrovnejte jízdní kola k již připevněnému jízdnímu kolu.
Náboje kol se nesmí navzájem
dotýkat.
5. Připevněte jízdní kola pomocí montážních držáků a popruhů
podle popisů pro první kolo.
Montážní držáky se musí připevnit rovnoběžně.
Druhé jízdní kolo připevnětek nosiči pomocí dlouhého
montážního držáku.
K připevnění třetího jízdního kola
použijte krátký montážní držák
z příslušenství. Držák se musí
připevnit mezi rámy druhého
a třetího jízdního kola.

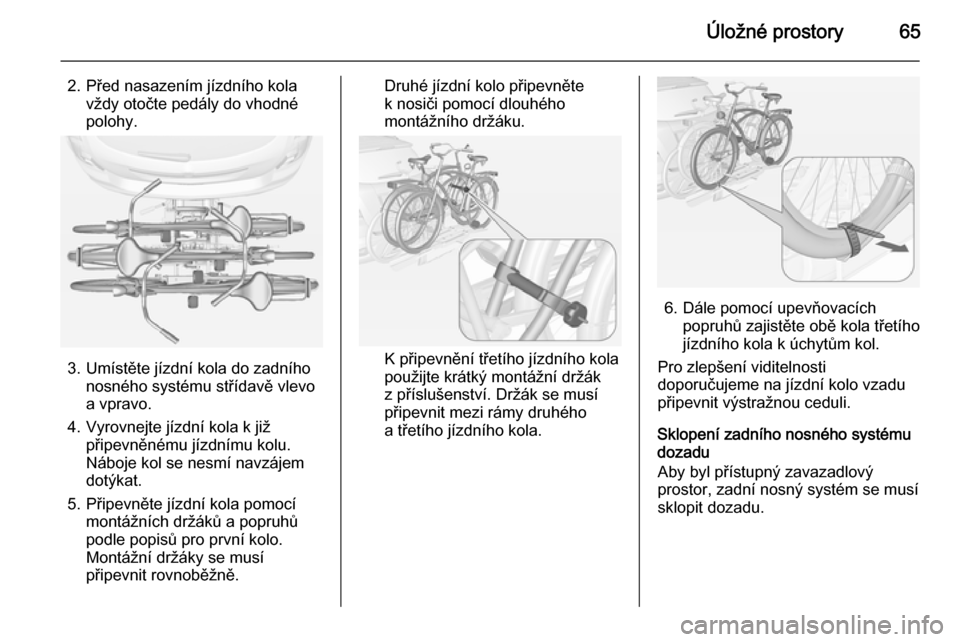

6. Dále pomocí upevňovacích popruhů zajistěte obě kola třetího
jízdního kola k úchytům kol.
Pro zlepšení viditelnosti
doporučujeme na jízdní kolo vzadu
připevnit výstražnou ceduli.
Sklopení zadního nosného systému
dozadu
Aby byl přístupný zavazadlový
prostor, zadní nosný systém se musí
sklopit dozadu.

66Úložné prostory
■ Bez připevněného adaptéru:
Potlačte páku (1), odjistěte ji
a podržte.
Potáhněte nosič ( 2) dozadu
a sklopte zadní nosný systém.
■ S připevněným adaptérem:
9 Varování
Dávejte pozor při vypojování
zadního nosného systému,
protože se systém nakloní
dozadu. Riziko poranění.
Podržte rám ( 1) kola úplně vzadu
jednou rukou, potáhněte za poutko
( 2 ) a rám uvolněte.
Podržte kolo úplně vzadu oběma
rukama a sklopte zadní nosný
systém dozadu.
Jakmile se zadní nosný systém sklopí
zpátky, aktivují se koncová světla,
aby byl vůz lépe vidět.
9 Varování
Při opětovném vyklápění zadního
nosného systému dopředu musí
systém spolehlivě zaklesnout.
Demontáž jízdních kol
Povolte upevňovací popruhy obou kol
jízdního kola.
Otočte knoflíkem proti směru
hodinových ručiček a sundejte
montážní držáky.
Odpojování adaptéru
Než sundáte jízdní kolo, které zůstalo
v zadním nosném systému, musíte
odpojit adaptér.
1. Sklopte úchyty kol dovnitř.
2. Sundejte popruh.

Úložné prostory67

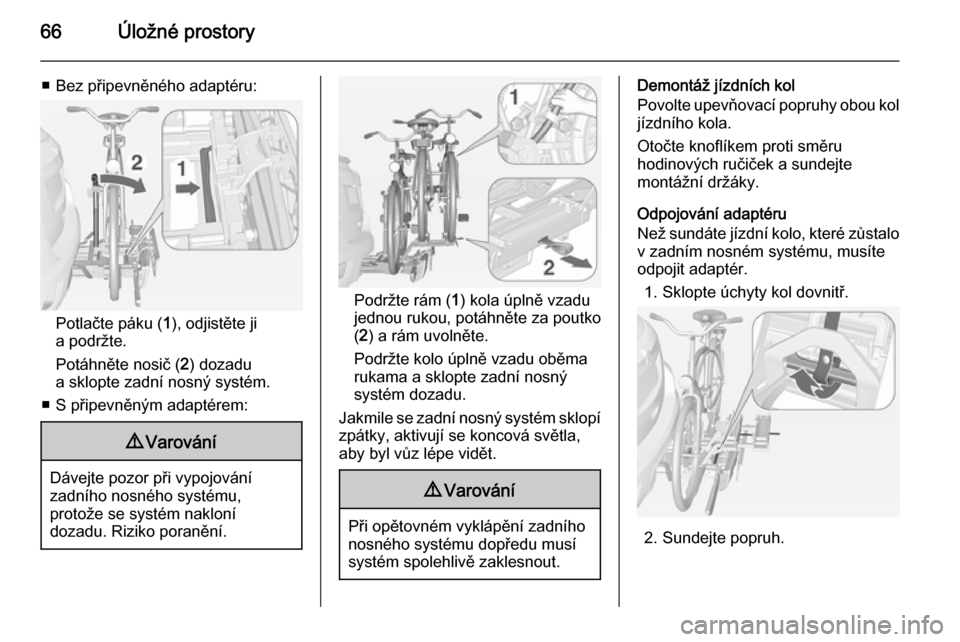

3. Otočte páku (1) dopředu
a podržte ji.
4. Nadzvedněte adaptér ( 2) vzadu
a vytáhněte jej.
Demontáž nosiče jízdních kol

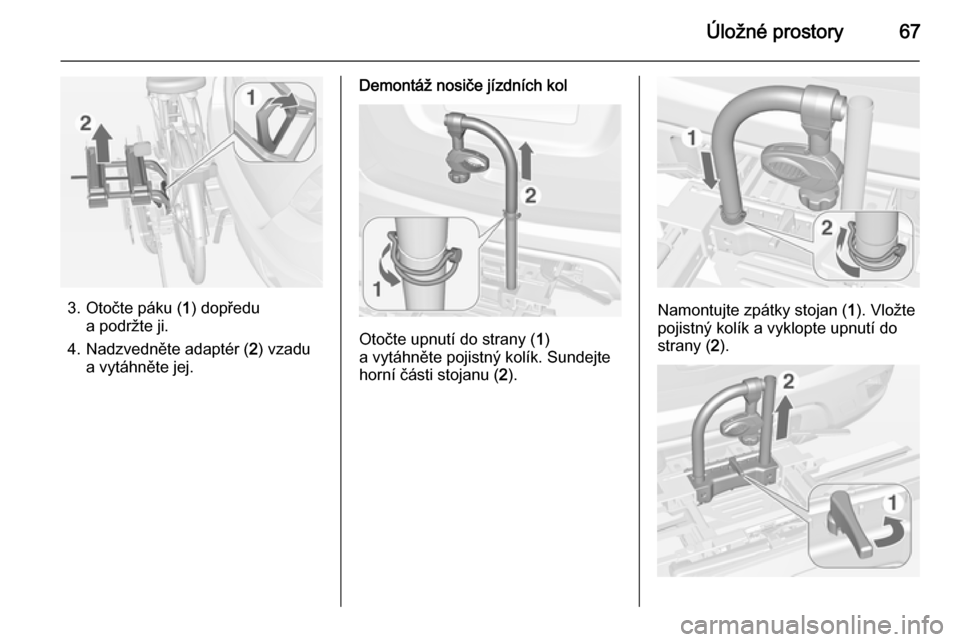

Otočte upnutí do strany ( 1)
a vytáhněte pojistný kolík. Sundejte
horní části stojanu ( 2).
Namontujte zpátky stojan ( 1). Vložte
pojistný kolík a vyklopte upnutí do
strany ( 2).

68Úložné prostory
Umístěte montážní úchyty podle
vyobrazení.
Otočte rukojetí ( 1) do strany, odjistěte
stojan ( 2) a nadzvedněte jej.
Sklopte nosič dozadu a potom jej
tlačte dopředu, dokud se nezastaví
( 1 ).
Zatlačte rám vzadu ( 2) dolů.
Sklopte úchyt kol dovnitř
Sklopte úchyt kol dovnitř. Připevněte
popruh.
Pečlivě umístěte oba popruhy.

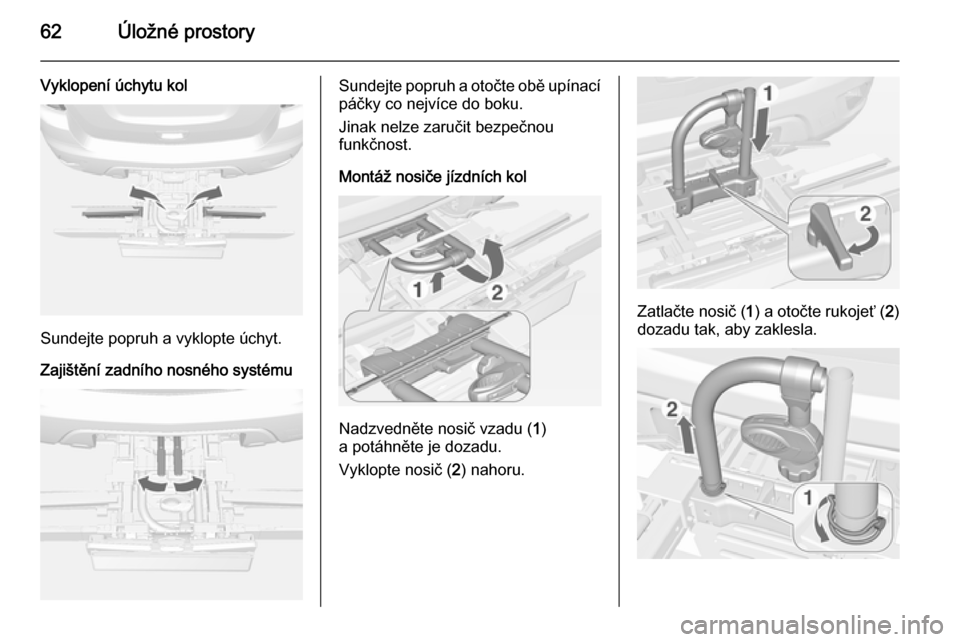

Odjištění zadního nosného systému
Otočte obě upínací páky co nejvíce
dovnitř. Připevněte popruh.
Sklopení koncových světel
Odšroubujte oba šrouby. Vytáhněte
koncová světla z úchytu a vyklopte je
směrem dopředu.
Zatlačte koncová světla do úchytu
a zašroubujte šrouby, které drží
světla.
Sklopte dovnitř držák značky vozidla
Nadzvedněte držák značky vozidla
a sklopte jej dopředu.
Zasouvání zadního nosného systémuVýstraha
Pečlivě složte všechny sklopné
díly, např. montážní držáky
a úchyty kol. Jinak by se zadní
nosný systém mohl poškodit, když se pokusíte jej zasunout.
