OPEL MOKKA 2015 Uputstvo za upotrebu (in Serbian)

Instrumenti i komande79Utičnice

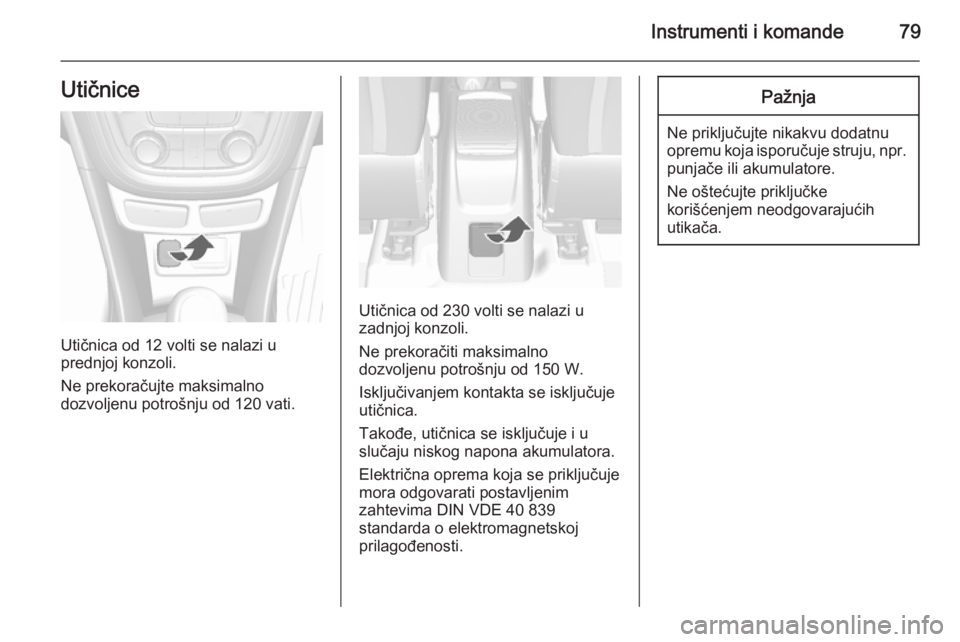

Utičnica od 12 volti se nalazi u
prednjoj konzoli.
Ne prekoračujte maksimalno
dozvoljenu potrošnju od 120 vati.
Utičnica od 230 volti se nalazi u
zadnjoj konzoli.
Ne prekoračiti maksimalno
dozvoljenu potrošnju od 150 W.
Isključivanjem kontakta se isključuje
utičnica.
Takođe, utičnica se isključuje i u
slučaju niskog napona akumulatora.
Električna oprema koja se priključuje
mora odgovarati postavljenim
zahtevima DIN VDE 40 839
standarda o elektromagnetskoj
prilagođenosti.
Pažnja
Ne priključujte nikakvu dodatnu
opremu koja isporučuje struju, npr. punjače ili akumulatore.
Ne oštećujte priključke
korišćenjem neodgovarajućih
utikača.

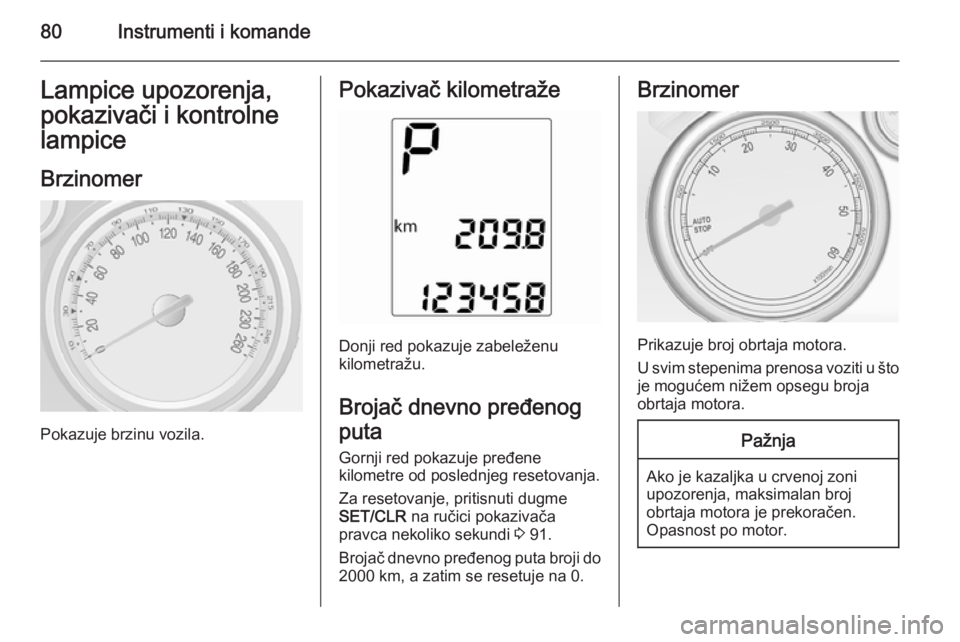

80Instrumenti i komandeLampice upozorenja,
pokazivači i kontrolne
lampice
Brzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže
Donji red pokazuje zabeleženu
kilometražu.
Brojač dnevno pređenog
puta
Gornji red pokazuje pređene
kilometre od poslednjeg resetovanja.
Za resetovanje, pritisnuti dugme
SET/CLR na ručici pokazivača
pravca nekoliko sekundi 3 91.
Brojač dnevno pređenog puta broji do 2000 km, a zatim se resetuje na 0.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.

Instrumenti i komande81Pokazivač količine goriva
Prikazuje nivo goriva ili gasa u
rezervoaru zavisno od režima rada.
Kontrolna lampica i svetli ako je
nivo u rezervoaru nizak. Ukoliko
kontrolna lampica trepti gorivo sipati
odmah.
Tokom rada na tečni gas, sistem
automatski prelazi da radi na benzin
kada se rezervoari za gas isprazne
3 81.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Birač vrste goriva
Pritisnuti dugme LPG za prelazak sa
benzina na tečni gas i obrnuto. LED na dugmetu pokazuje trenutni radni
režim.
LED isključen=rad na benzinLED svetli=rad na tečni gasLED trepti=promena nije
moguća, nema
jedne vrste gorivaČim se rezervoar tečnog gasa
isprazni, vozilo automatski prelazi da
radi na benzin sve dok se kontakt ne
isključi.
Gorivo za rad na tečni gas 3 155.
Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.

82Instrumenti i komande
leva zona=radna temperatura
motora još nije
dostignutacentralna zona=normalna radna
temperaturadesna zona=temperatura
rashladne tečnosti
je suviše visokaPažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas podseća kada da zamenite ulje i
filter ulja. Zasnovano na uslovima
vožnje, interval, koji će biti prikazan,
pri kojoj treba motorno ulje i filter ulja
zameniti može se značajno
razlikovati.
Na složenijem displeju i složenijem
kombinovanom displeju preostali
životni vek ulja je prikazan u meniju
Vehicle Information Menu
(Informacioni meni vozila) .
Na prostijem displeju preostalo vreme trajanja motornog ulja se prikazuje
preko kontrolne lampice I, te stoga
kontakt mora biti uključen, ali motor isključen.
Meniaplikacije i funkcije se mogu
birati dugmadima na ručici
pokazivača pravca.
Za prikaz preostalog životnog veka
ulja:Pritisnuti MENU dugme za biranje
Vehicle Information Menu
(Informacioni meni vozila) .
Okrenuti točkić za biranje Remaining
Oil Life (Preostalo vreme trajanja
ulja) .
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražite pomoć servisne
radionice.
Pritisnuti SET/CLR dugme za
resetovanje. Stoga kontakt mora biti
uključen, ali motor isključen.

Instrumenti i komande83
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Change Engine Oil Soon (Uskoro
zameniti motorno ulje) ili
upozoravajuća šifra se prikazuju na
informacionom centru vozača.
Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Informacioni centar za vozača
3 91.
Servisne informacije 3 205.
Kontrolne lampice Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.
Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena=opasnost, važna
napomenažuta=upozorenje,
informacija, kvarzelena=potvrda aktiviranjaplava=potvrda aktiviranjabela=potvrda aktiviranja

84Instrumenti i komande

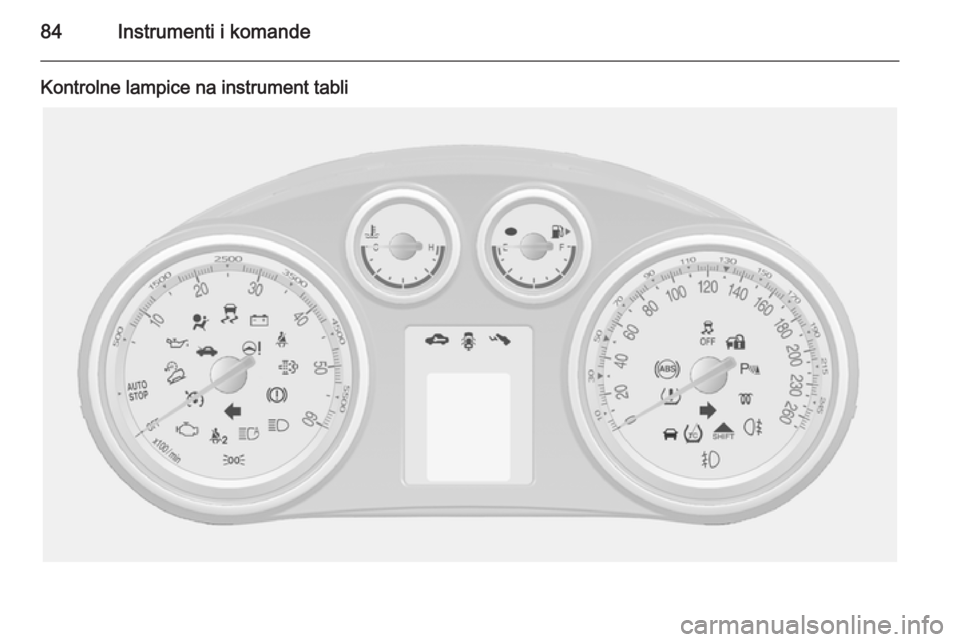

Kontrolne lampice na instrument tabli

Instrumenti i komande85
Kontrolne lampice na srednjoj
konzoli
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli
Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili trepćuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača pravca prikolice.
Zamena sijalica 3 171, Osigurači
3 177.
Pokazivači pravca 3 112.
Podsetnik za sigurnosni
pojas
X za vozačevo sedište svetli ili trepti
crveno.
k za sedište suvozača svetli ili trepti
crveno, kada je sedište zauzeto.
Y za zadnja sedišta pali se u
Informacionom centru za vozača
(DIC).
Kod uključivanja kontakta lampica
indikatora se pali na nekoliko
sekundi.
Ako se sigurnosni pojas otkopča u
toku kretanja vozila, pali se lampica
indikatora.
Ako je sigurnosni pojas pričvršćen, lampica indikatora se gasi.Sigurnosni pojasevi fiksirani u tri
tačke 3 40.
Vazdušni jastuk i zatezači
pojasa
v svetli crvenom bojom.
Kada se uključi kontakt, kontrolna
lampica svetli nekoliko sekundi. Ako
ne svetli ili se ne gasi ni posle nekoliko sekundi ili se pali za vreme vožnje,postoji kvar u sistemu vazdušnihjastuka. Potražite pomoć servisne
radionice. Vazdušni jastuci i zatezači
sigurnosnih pojaseva, možda se neće aktivirati u slučaju sudara.
Aktiviranost zatezača pojaseva ili vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 39, 3 42.

86Instrumenti i komandeIsključivanje vazdušnog
jastuka V svetli žutom bojom.
Vazdušni jastuk suvozača je
uključen.
* svetli žutom bojom.
Vazdušni jastuk suvozača je isključen
3 48.9 Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Zaustaviti se, isključiti motor.
Akumulator se ne puni. Možda je
došlo do prestanka hlađenja motora.
Može doći do prekida rada sistema
servo kočnica. Potražite pomoć
servisne radionice.
Kontrolna lampice kvara Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražiti pomoć servisa.
Ako trepti za vreme rada motora Kvar koji može da ošteti katalizator.
Smanjiti pritiskanje pedale gasa do prestanka treptanja kontrolne
lampice. Odmah potražiti pomoć servisa.U najkraćem periodu
servisirati vozilo
g svetli žutom bojom.
Prikazuje se dodatna poruka
upozorenja ili upozoravajući kod.
Vozilu je potrebno servisiranje.
Potražite pomoć servisne radionice.
Poruke vozila 3 97.
Sistem kočnice i kvačila R svetli crvenom bojom.
Nivo tečnosti kočnice i kvačila je
prenizak 3 167.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli nakon davanja kontakta ako je
povučena parkirna kočnica 3 137.
Rad sa pedalom
- svetli ili trepti žutom bojom.

Instrumenti i komande87
SvetliPedala kvačila mora da se pritisne da
bi se motor startovao u Autostop
režimu. Sistem za zaustavljanje i
pokretanje 3 127.
Trepti
Pedala kvačila mora da se pritisne za
glavno startovanje motora 3 17,
3 125.
Sistem protiv blokade
točkova prilikom kočenja
(ABS)
u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.
Ako se kontrolna lampica ne ugasi za
nekoliko sekundi ili se upali tokom
vožnje, u ABS sistemu postoji kvar.
Kočioni sistem i dalje funkcioniše, ali
bez ABS regulacije.
Sistem protiv blokade točkova
prilikom kočenja 3 136.Kopčanje u viši stepen
prenosa
[ svetli zelenom bojom ili se
prikazuje kao simbol na
informacionom centru za vozača sa
složenijim displejom ili složenijim
kombinovanim displejom kada je
kopčanje u viši stepen prenosa
preporučljivo radi uštede goriva.
ECO pomoćnik pri vožnji 3 99.
Sistem kontrole za vožnju
malom brzinom u svetli ili trepti zelenom bojom.
Sistem kontrole za vožnju malom
brzinom 3 139
Svetli
Sistem je spreman za rad.
Trepti
Sistem se aktivira.
Servoupravljač c svetli žutom bojom.Pali se kod uključivanja kontakta i
gasi se kratko nakon startovanja
motora.
Ako se lampica ne ugasi nakon par
sekundi ili se pali u toku vožnje,
postoji greška u sistemu
servoupravljača.
Potražite pomoć servisne radionice.
Upozorenje o napuštanju
saobraćajne trake
) svetli zelenom ili žutom bojom, ili
trepti žuto.
Svetli zelenom bojom
Sistem je uključen i spreman za rad.
Svetli žuto Greška u sistemu. Potražite pomoć
servisne radionice.
Trepti žutom bojom
Sistem prepoznaje neželjenu
promenu saobraćajne trake.

88Instrumenti i komandeUltrazvučna pomoć pri
parkiranju
r svetli žutom bojom.
Kvar u sistemu
ili
Smetnja senzora usled prljavštine, ili
prekrivenosti ledom ili snegom
ili
Smetnje usled spoljašnjih
ultrazvučnih izvora. Čim se ukloni
spoljašnji izvor smetnje, sistem će
ponovo normalno da radi.
Odmah otkloniti uzrok kvara sistema
u servisu.
Ultrazvučna pomoć pri parkiranju 3 145.
Elektronsko upravljanje
stabilnosti isključeno
n svetli žutom bojom.
Sistem je isključen.Elektronska kontrola
stabilnosti i sistem kontrole
proklizavanja b svetli ili trepti žutom bojom.
Svetli Došlo je do kvara u sistemu. Vožnja
se može nastaviti. Stabilnost vožnje,
u nekoj meri, se može pogoršati
zavisno od stanja površine puta.
Odmah otkloniti uzrok kvara u
servisu.
Trepti
Sistem je aktivno u intervenciji.
Snaga motora može biti smanjena i vozilo može biti automatski u blagoj
meri prikočen.
Elektronska kontrola stabilnosti
3 138, Sistem kontrole proklizavanja
3 138.
Sistem kontrole
proklizavanja isključen k svetli žutom bojom.
Sistem je isključen.Predgrevanje
! svetli žutom bojom.
Uključeno je predgrevanje. Uključuje
se samo kod niskih spoljašnjih
temperatura.
Filter za čestice dizela % svetli ili trepti žutom bojom.
Filter za čestice dizela zahteva
čišćenje.
Nastaviti vožnju dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj
obrtaja motora opadne ispod
2000 o/min.
Svetli
Filter za čestice dizela je pun.
Započeti proces čišćenja što je pre
moguće.
Trepti
Maksimalni nivo napunjenosti filtera
je dostignut. Odmah započeti proces
čišćenja da bi izbegli oštećenje
motora.
