OPEL MOKKA 2016.5 Priručnik za vlasnika (in Croatian)

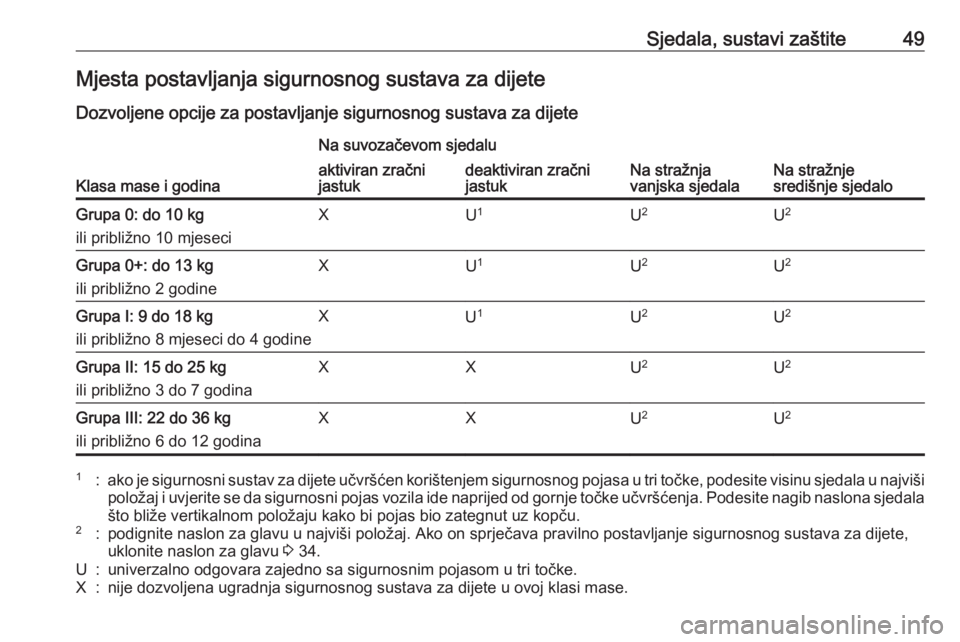

Sjedala, sustavi zaštite49Mjesta postavljanja sigurnosnog sustava za dijete
Dozvoljene opcije za postavljanje sigurnosnog sustava za dijete
Klasa mase i godina
Na suvozačevom sjedalu
Na stražnja
vanjska sjedalaNa stražnje
središnje sjedalo
aktiviran zračni
jastukdeaktiviran zračni
jastukGrupa 0: do 10 kg
ili približno 10 mjeseciXU 1U2U2Grupa 0+: do 13 kg
ili približno 2 godineXU 1U2U 2Grupa I: 9 do 18 kg
ili približno 8 mjeseci do 4 godineXU 1U2U2Grupa II: 15 do 25 kg
ili približno 3 do 7 godinaXXU 2U2Grupa III: 22 do 36 kg
ili približno 6 do 12 godinaXXU 2U21:ako je sigurnosni sustav za dijete učvršćen korištenjem sigurnosnog pojasa u tri točke, podesite visinu sjedala u najviši
položaj i uvjerite se da sigurnosni pojas vozila ide naprijed od gornje točke učvršćenja. Podesite nagib naslona sjedala
što bliže vertikalnom položaju kako bi pojas bio zategnut uz kopču.2:podignite naslon za glavu u najviši položaj. Ako on sprječava pravilno postavljanje sigurnosnog sustava za dijete, uklonite naslon za glavu 3 34.U:univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točke.X:nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase.

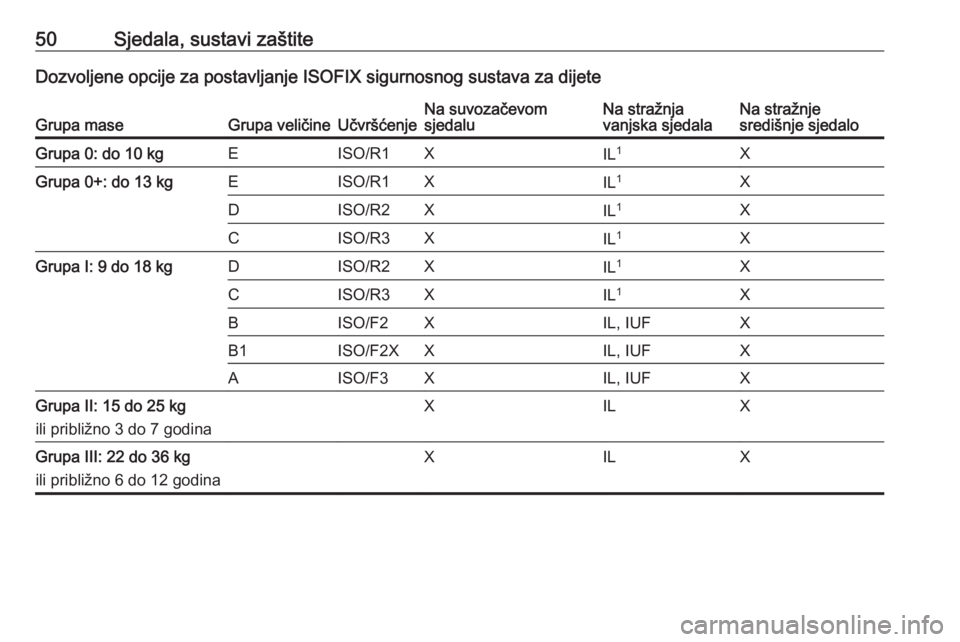

50Sjedala, sustavi zaštiteDozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijeteGrupa maseGrupa veličineUčvršćenjeNa suvozačevom
sjedaluNa stražnja
vanjska sjedalaNa stražnje
središnje sjedaloGrupa 0: do 10 kgEISO/R1XIL 1XGrupa 0+: do 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL1XGrupa I: 9 do 18 kgDISO/R2XIL1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupa II: 15 do 25 kg
ili približno 3 do 7 godinaXILXGrupa III: 22 do 36 kg
ili približno 6 do 12 godinaXILX

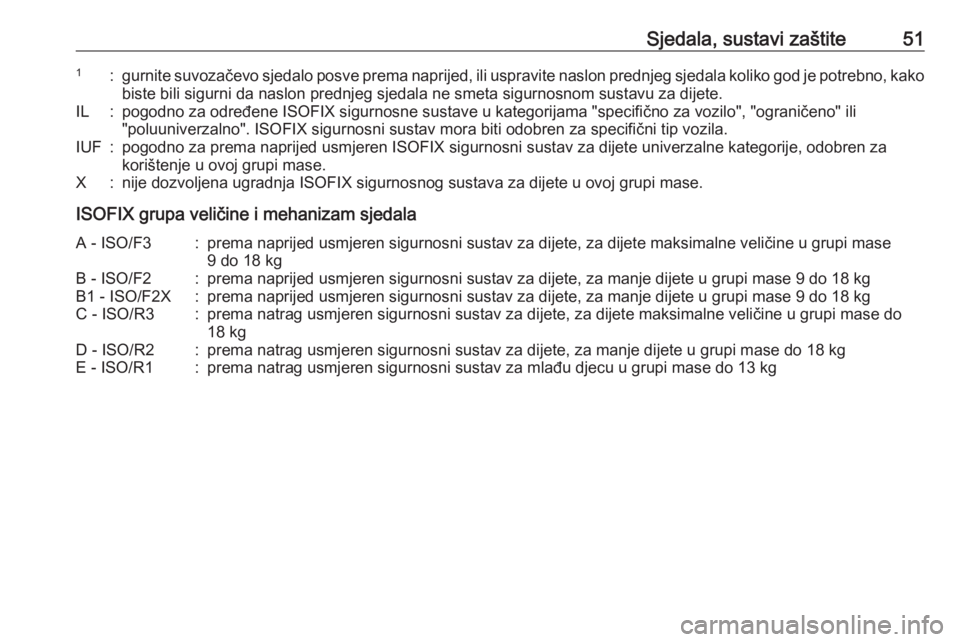

Sjedala, sustavi zaštite511:gurnite suvozačevo sjedalo posve prema naprijed, ili uspravite naslon prednjeg sjedala koliko god je potrebno, kako
biste bili sigurni da naslon prednjeg sjedala ne smeta sigurnosnom sustavu za dijete.IL:pogodno za određene ISOFIX sigurnosne sustave u kategorijama "specifično za vozilo", "ograničeno" ili
"poluuniverzalno". ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozila.IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi mase.X:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase.
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase 9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg

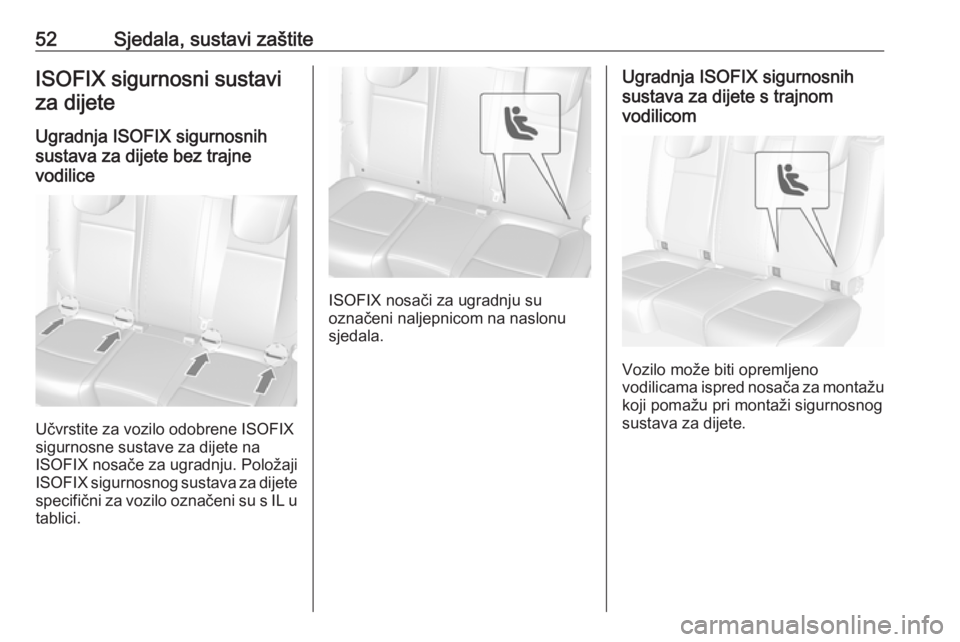

52Sjedala, sustavi zaštiteISOFIX sigurnosni sustaviza dijete
Ugradnja ISOFIX sigurnosnih
sustava za dijete bez trajne
vodilice
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici.
ISOFIX nosači za ugradnju su
označeni naljepnicom na naslonu
sjedala.
Ugradnja ISOFIX sigurnosnih
sustava za dijete s trajnom
vodilicom
Vozilo može biti opremljeno
vodilicama ispred nosača za montažu
koji pomažu pri montaži sigurnosnog
sustava za dijete.

Sjedala, sustavi zaštite53

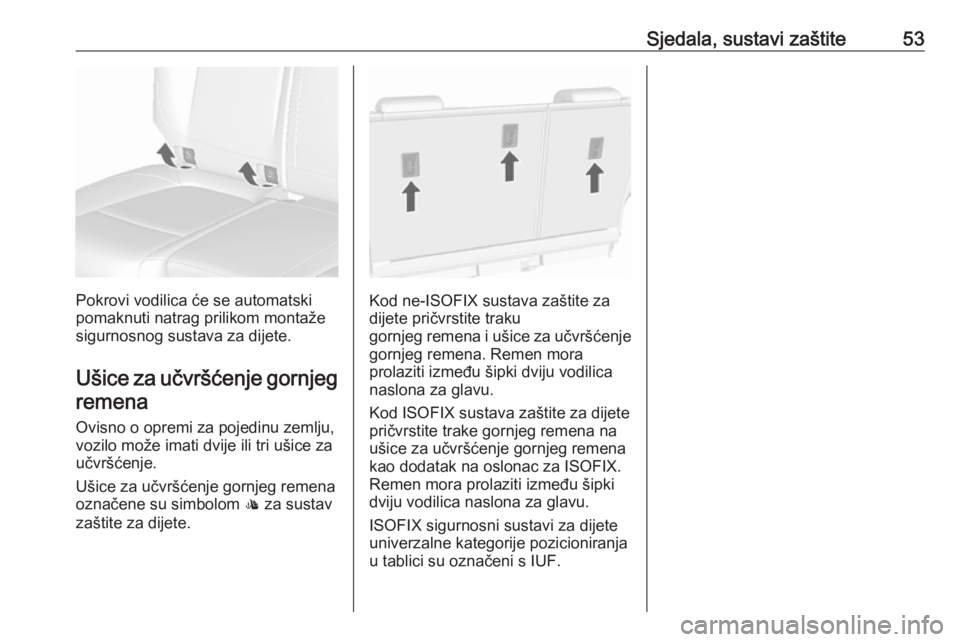

Pokrovi vodilica će se automatski
pomaknuti natrag prilikom montaže
sigurnosnog sustava za dijete.
Ušice za učvršćenje gornjeg
remena
Ovisno o opremi za pojedinu zemlju,
vozilo može imati dvije ili tri ušice za
učvršćenje.
Ušice za učvršćenje gornjeg remena
označene su simbolom : za sustav
zaštite za dijete.Kod ne-ISOFIX sustava zaštite za
dijete pričvrstite traku
gornjeg remena i ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
Kod ISOFIX sustava zaštite za dijete
pričvrstite trake gornjeg remena na
ušice za učvršćenje gornjeg remena
kao dodatak na oslonac za ISOFIX.
Remen mora prolaziti između šipki
dviju vodilica naslona za glavu.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.

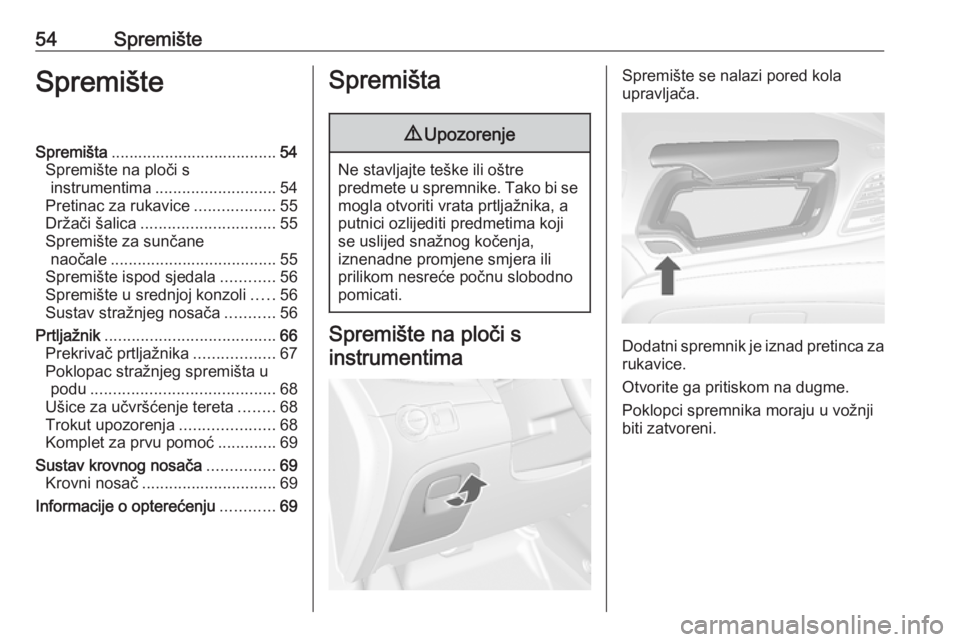

54SpremišteSpremišteSpremišta..................................... 54
Spremište na ploči s instrumentima ........................... 54
Pretinac za rukavice ..................55
Držači šalica .............................. 55
Spremište za sunčane naočale ..................................... 55
Spremište ispod sjedala ............56
Spremište u srednjoj konzoli .....56
Sustav stražnjeg nosača ...........56
Prtljažnik ...................................... 66
Prekrivač prtljažnika ..................67
Poklopac stražnjeg spremišta u podu ......................................... 68
Ušice za učvršćenje tereta ........68
Trokut upozorenja .....................68
Komplet za prvu pomoć .............69
Sustav krovnog nosača ...............69
Krovni nosač .............................. 69
Informacije o opterećenju ............69Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Spremište na ploči s
instrumentima
Spremište se nalazi pored kola
upravljača.
Dodatni spremnik je iznad pretinca za
rukavice.
Otvorite ga pritiskom na dugme.
Poklopci spremnika moraju u vožnji
biti zatvoreni.

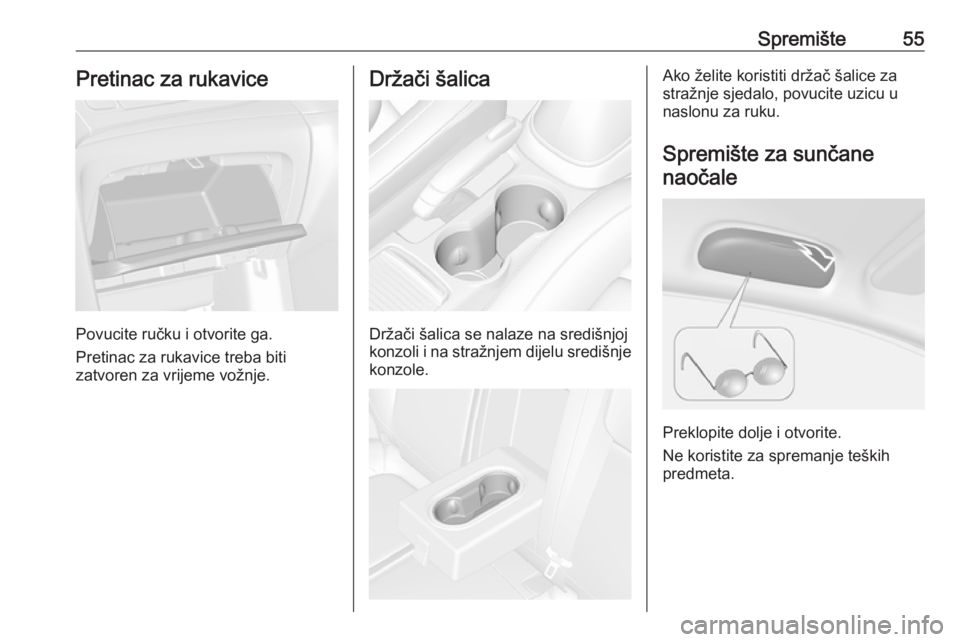

Spremište55Pretinac za rukavice
Povucite ručku i otvorite ga.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači šalica se nalaze na središnjoj
konzoli i na stražnjem dijelu središnje konzole.
Ako želite koristiti držač šalice za
stražnje sjedalo, povucite uzicu u naslonu za ruku.
Spremište za sunčane naočale
Preklopite dolje i otvorite.
Ne koristite za spremanje teških
predmeta.

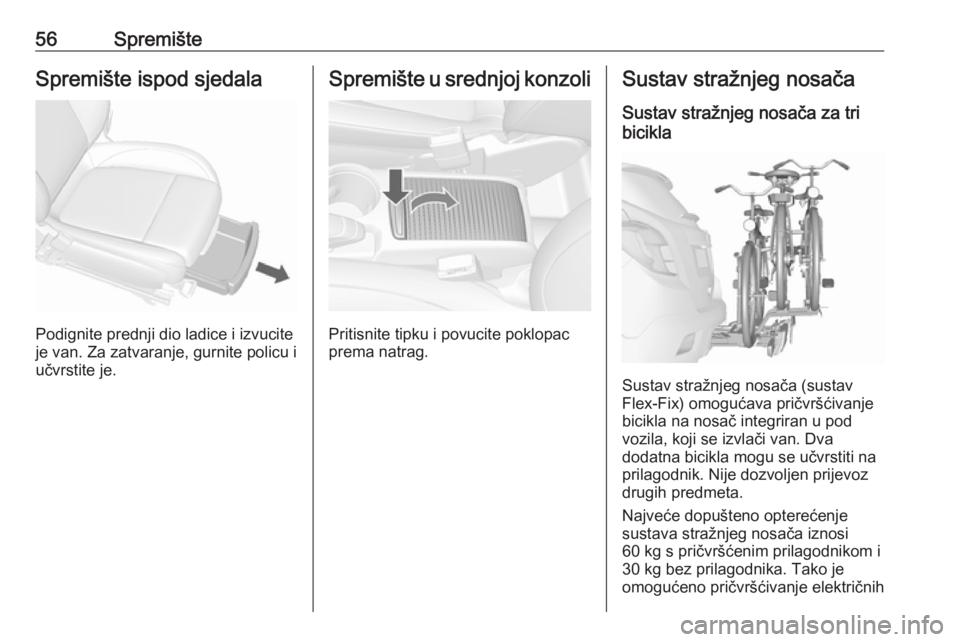

56SpremišteSpremište ispod sjedala
Podignite prednji dio ladice i izvucite
je van. Za zatvaranje, gurnite policu i
učvrstite je.
Spremište u srednjoj konzoli
Pritisnite tipku i povucite poklopac
prema natrag.
Sustav stražnjeg nosača
Sustav stražnjeg nosača za tri
bicikla
Sustav stražnjeg nosača (sustav
Flex-Fix) omogućava pričvršćivanje
bicikla na nosač integriran u pod
vozila, koji se izvlači van. Dva
dodatna bicikla mogu se učvrstiti na
prilagodnik. Nije dozvoljen prijevoz
drugih predmeta.
Najveće dopušteno opterećenje
sustava stražnjeg nosača iznosi
60 kg s pričvršćenim prilagodnikom i 30 kg bez prilagodnika. Tako je
omogućeno pričvršćivanje električnih

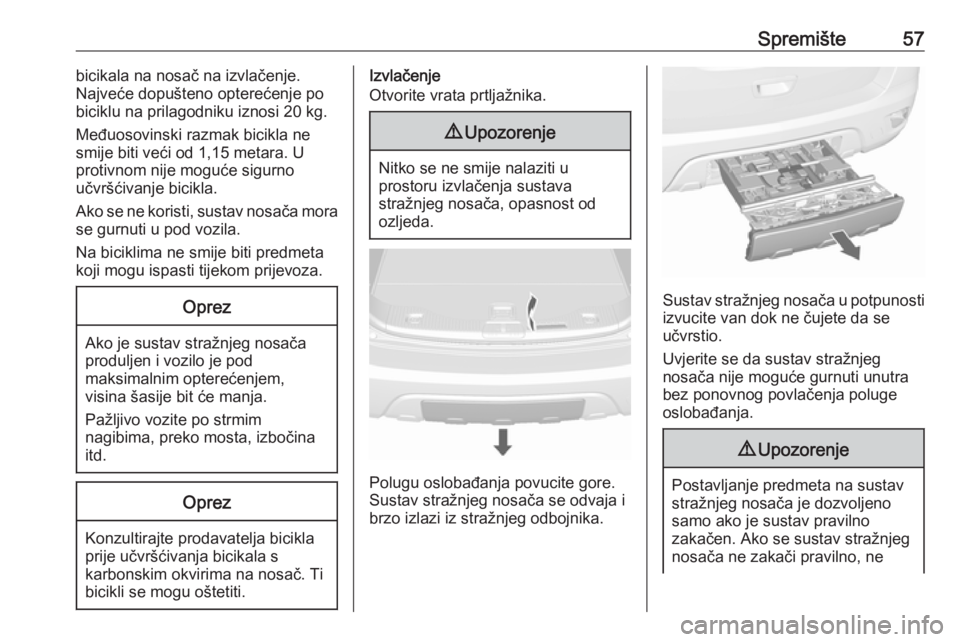

Spremište57bicikala na nosač na izvlačenje.
Najveće dopušteno opterećenje po
biciklu na prilagodniku iznosi 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U
protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav nosača mora
se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina šasije bit će manja.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.
Oprez
Konzultirajte prodavatelja bicikla
prije učvršćivanja bicikala s
karbonskim okvirima na nosač. Ti bicikli se mogu oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.
Polugu oslobađanja povucite gore.
Sustav stražnjeg nosača se odvaja i
brzo izlazi iz stražnjeg odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.
9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne

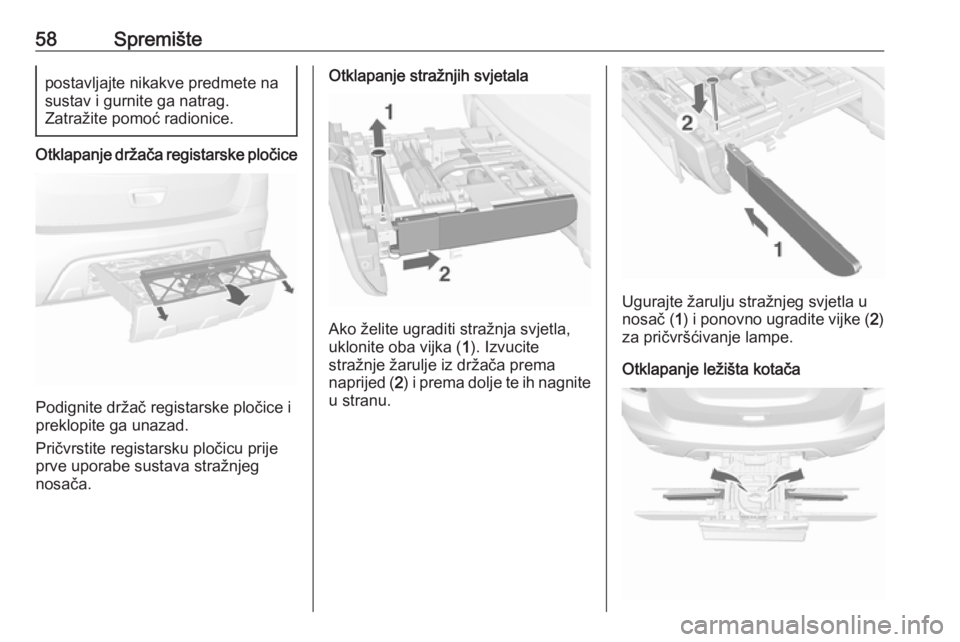

58Spremištepostavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Otklapanje držača registarske pločice
Podignite držač registarske pločice i
preklopite ga unazad.
Pričvrstite registarsku pločicu prije
prve uporabe sustava stražnjeg
nosača.
Otklapanje stražnjih svjetala
Ako želite ugraditi stražnja svjetla,
uklonite oba vijka ( 1). Izvucite
stražnje žarulje iz držača prema
naprijed ( 2) i prema dolje te ih nagnite
u stranu.
Ugurajte žarulju stražnjeg svjetla u
nosač ( 1) i ponovno ugradite vijke ( 2)
za pričvršćivanje lampe.
Otklapanje ležišta kotača
