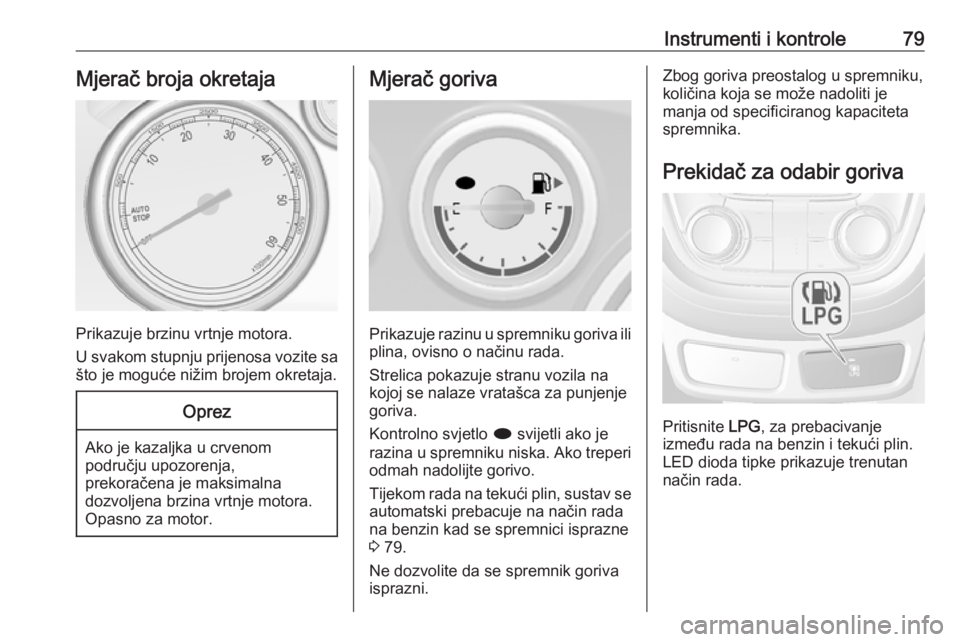

Instrumenti i kontrole79Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu u spremniku goriva ili plina, ovisno o načinu rada.
Strelica pokazuje stranu vozila na
kojoj se nalaze vratašca za punjenje
goriva.
Kontrolno svjetlo i svijetli ako je
razina u spremniku niska. Ako treperi
odmah nadolijte gorivo.
Tijekom rada na tekući plin, sustav se automatski prebacuje na način rada
na benzin kad se spremnici isprazne
3 79.
Ne dozvolite da se spremnik goriva
isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Prekidač za odabir goriva
Pritisnite LPG
, za prebacivanje
između rada na benzin i tekući plin.
LED dioda tipke prikazuje trenutan
način rada.

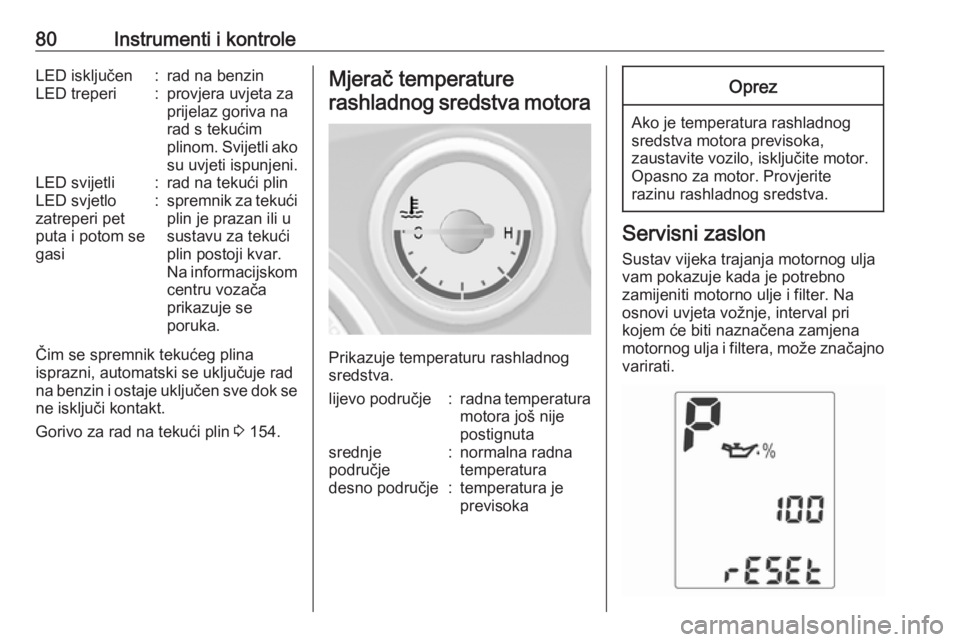

80Instrumenti i kontroleLED isključen:rad na benzinLED treperi:provjera uvjeta za
prijelaz goriva na
rad s tekućim
plinom. Svijetli ako
su uvjeti ispunjeni.LED svijetli:rad na tekući plinLED svjetlo
zatreperi pet
puta i potom se
gasi:spremnik za tekući plin je prazan ili u
sustavu za tekući
plin postoji kvar.
Na informacijskom
centru vozača
prikazuje se
poruka.
Čim se spremnik tekućeg plina
isprazni, automatski se uključuje rad
na benzin i ostaje uključen sve dok se
ne isključi kontakt.
Gorivo za rad na tekući plin 3 154.
Mjerač temperature
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperaturadesno područje:temperatura je
previsokaOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filter. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtera, može značajno
varirati.

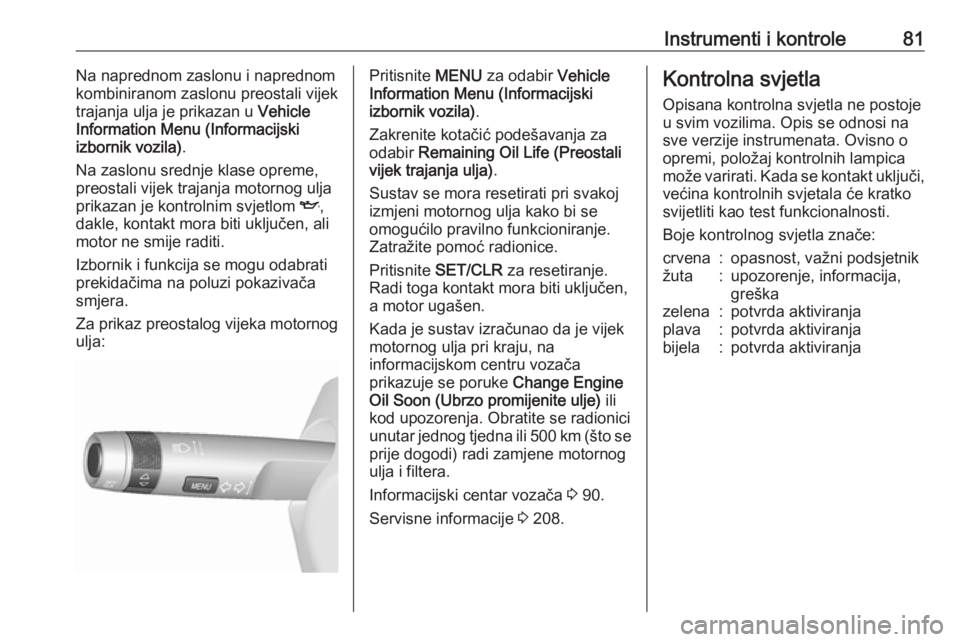

Instrumenti i kontrole81Na naprednom zaslonu i naprednom
kombiniranom zaslonu preostali vijek
trajanja ulja je prikazan u Vehicle
Information Menu (Informacijski
izbornik vozila) .
Na zaslonu srednje klase opreme,
preostali vijek trajanja motornog ulja
prikazan je kontrolnim svjetlom I,
dakle, kontakt mora biti uključen, ali
motor ne smije raditi.
Izbornik i funkcija se mogu odabrati
prekidačima na poluzi pokazivača
smjera.
Za prikaz preostalog vijeka motornog
ulja:Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) .
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Pritisnite SET/CLR za resetiranje.
Radi toga kontakt mora biti uključen,
a motor ugašen.
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruke Change Engine
Oil Soon (Ubrzo promijenite ulje) ili
kod upozorenja. Obratite se radionici
unutar jednog tjedna ili 500 km (što se
prije dogodi) radi zamjene motornog
ulja i filtera.
Informacijski centar vozača 3 90.
Servisne informacije 3 208.Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

82Instrumenti i kontroleKontrolna svjetla na sklopu instrumenata

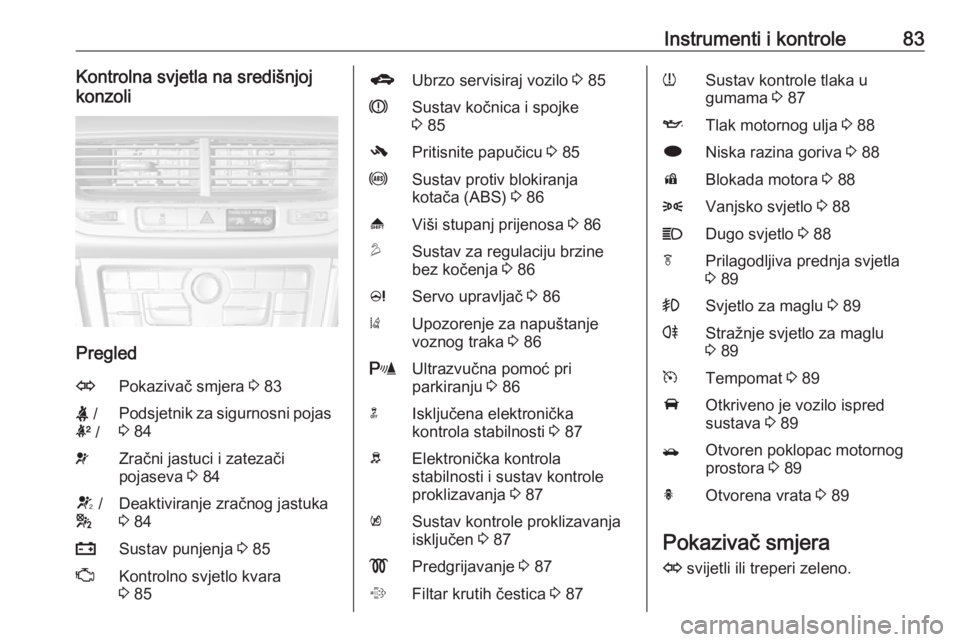

Instrumenti i kontrole83Kontrolna svjetla na središnjoj
konzoli
Pregled
OPokazivač smjera 3 83X /
k /Podsjetnik za sigurnosni pojas
3 84vZračni jastuci i zatezači
pojaseva 3 84V /
*Deaktiviranje zračnog jastuka
3 84pSustav punjenja 3 85ZKontrolno svjetlo kvara
3 85gUbrzo servisiraj vozilo 3 85RSustav kočnica i spojke
3 85-Pritisnite papučicu 3 85uSustav protiv blokiranja
kotača (ABS) 3 86[Viši stupanj prijenosa 3 86uSustav za regulaciju brzine
bez kočenja 3 86cServo upravljač 3 86)Upozorenje za napuštanje
voznog traka 3 86rUltrazvučna pomoć pri
parkiranju 3 86nIsključena elektronička
kontrola stabilnosti 3 87bElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 87kSustav kontrole proklizavanja
isključen 3 87!Predgrijavanje 3 87%Filtar krutih čestica 3 87wSustav kontrole tlaka u
gumama 3 87ITlak motornog ulja 3 88iNiska razina goriva 3 88dBlokada motora 3 888Vanjsko svjetlo 3 88CDugo svjetlo 3 88fPrilagodljiva prednja svjetla
3 89>Svjetlo za maglu 3 89rStražnje svjetlo za maglu
3 89mTempomat 3 89AOtkriveno je vozilo ispred
sustava 3 89/Otvoren poklopac motornog
prostora 3 89hOtvorena vrata 3 89
Pokazivač smjera
O svijetli ili treperi zeleno.

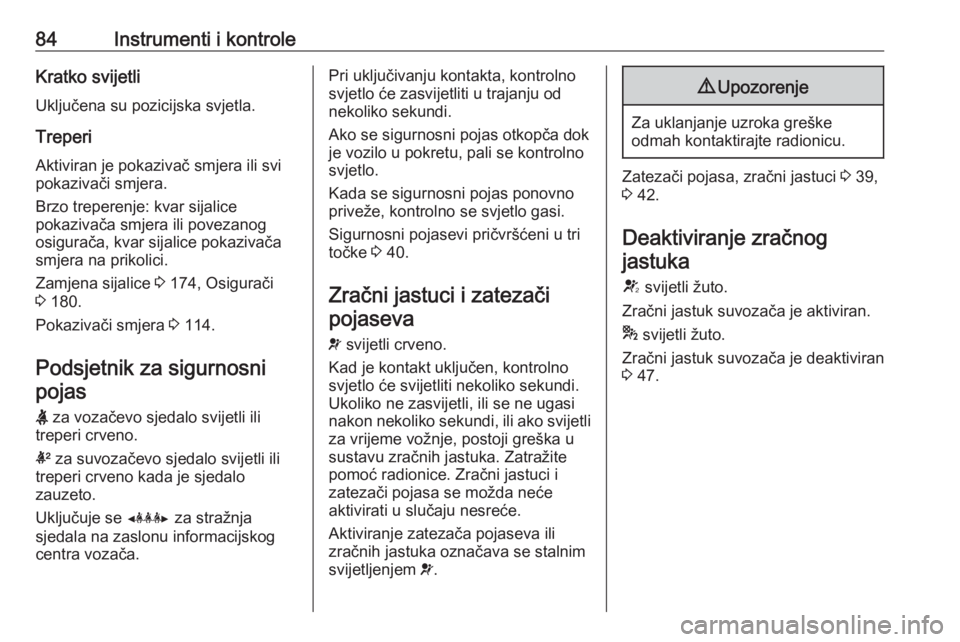

84Instrumenti i kontroleKratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača
smjera na prikolici.
Zamjena sijalice 3 174, Osigurači
3 180.
Pokazivači smjera 3 114.
Podsjetnik za sigurnosni pojas
X za vozačevo sjedalo svijetli ili
treperi crveno.
k za suvozačevo sjedalo svijetli ili
treperi crveno kada je sjedalo
zauzeto.
Uključuje se Y za stražnja
sjedala na zaslonu informacijskog centra vozača.Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti u trajanju od
nekoliko sekundi.
Ako se sigurnosni pojas otkopča dok je vozilo u pokretu, pali se kontrolno
svjetlo.
Kada se sigurnosni pojas ponovno
priveže, kontrolno se svjetlo gasi.
Sigurnosni pojasevi pričvršćeni u tri
točke 3 40.
Zračni jastuci i zatezači pojaseva
v svijetli crveno.
Kad je kontakt uključen, kontrolno
svjetlo će svijetliti nekoliko sekundi. Ukoliko ne zasvijetli, ili se ne ugasinakon nekoliko sekundi, ili ako svijetli za vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 39,
3 42.
Deaktiviranje zračnog jastuka
V svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 47.

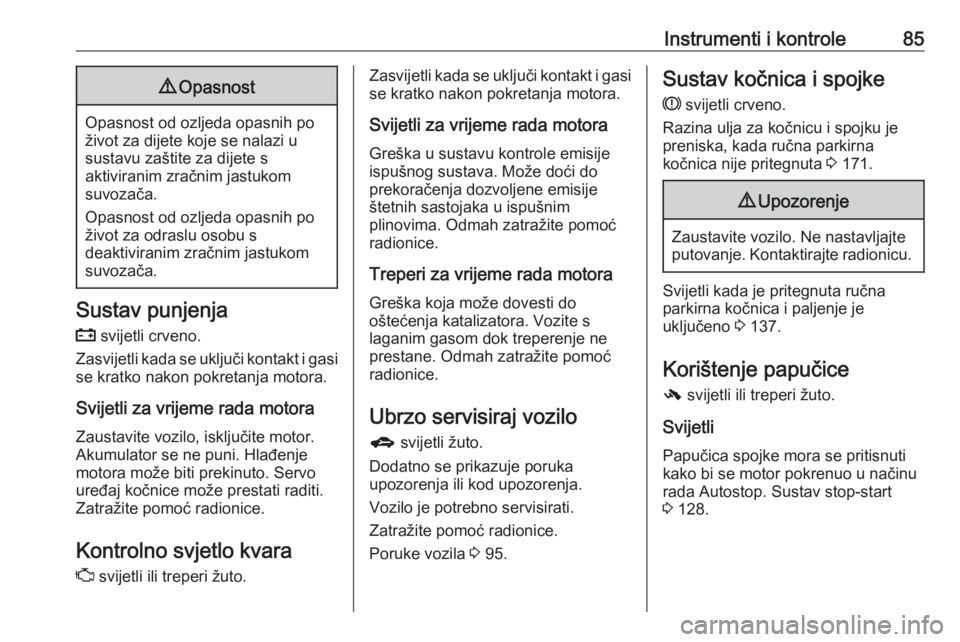

Instrumenti i kontrole859Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator se ne puni. Hlađenje
motora može biti prekinuto. Servo
uređaj kočnice može prestati raditi.
Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilo g svijetli žuto.
Dodatno se prikazuje poruka
upozorenja ili kod upozorenja.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Poruke vozila 3 95.Sustav kočnica i spojke
R svijetli crveno.
Razina ulja za kočnicu i spojku je
preniska, kada ručna parkirna
kočnica nije pritegnuta 3 171.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada je pritegnuta ručna
parkirna kočnica i paljenje je
uključeno 3 137.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Papučica spojke mora se pritisnuti kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 128.

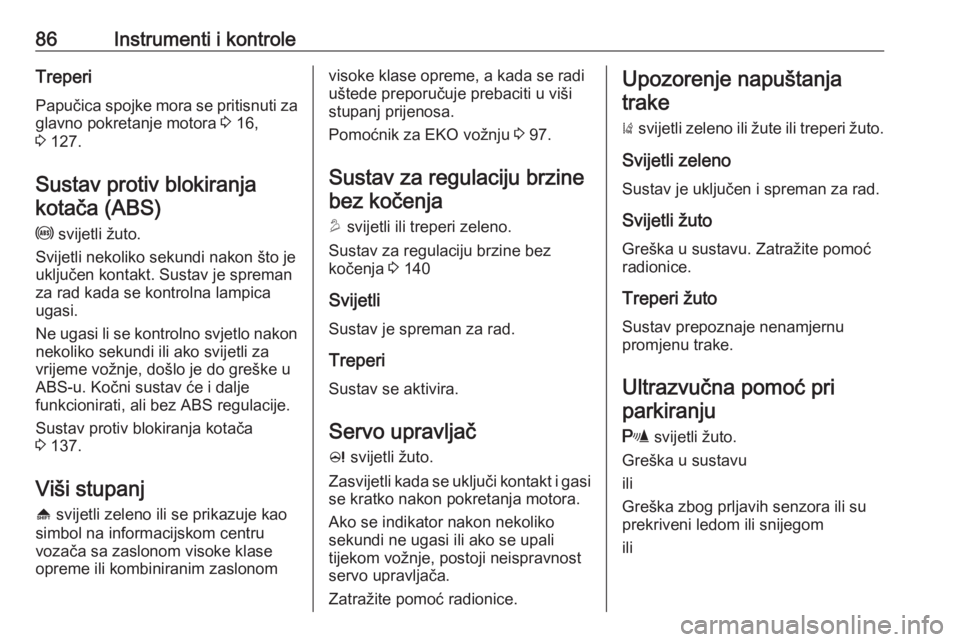

86Instrumenti i kontroleTreperi
Papučica spojke mora se pritisnuti za glavno pokretanje motora 3 16,
3 127.
Sustav protiv blokiranja kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 137.
Viši stupanj [ svijetli zeleno ili se prikazuje kao
simbol na informacijskom centru vozača sa zaslonom visoke klase
opreme ili kombiniranim zaslonomvisoke klase opreme, a kada se radi
uštede preporučuje prebaciti u viši
stupanj prijenosa.
Pomoćnik za EKO vožnju 3 97.
Sustav za regulaciju brzine bez kočenja
u svijetli ili treperi zeleno.
Sustav za regulaciju brzine bez
kočenja 3 140
Svijetli
Sustav je spreman za rad.
Treperi Sustav se aktivira.
Servo upravljač
c svijetli žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Ako se indikator nakon nekoliko
sekundi ne ugasi ili ako se upali
tijekom vožnje, postoji neispravnost
servo upravljača.
Zatražite pomoć radionice.Upozorenje napuštanja
trake
) svijetli zeleno ili žute ili treperi žuto.
Svijetli zeleno Sustav je uključen i spreman za rad.
Svijetli žuto
Greška u sustavu. Zatražite pomoć
radionice.
Treperi žuto
Sustav prepoznaje nenamjernu
promjenu trake.
Ultrazvučna pomoć priparkiranju
r svijetli žuto.
Greška u sustavu
ili
Greška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili

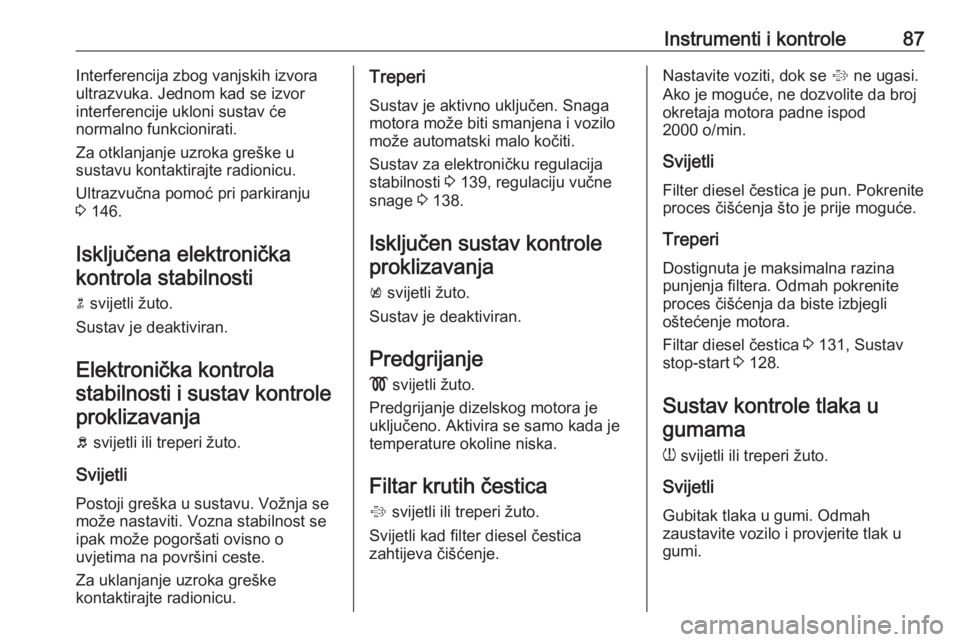

Instrumenti i kontrole87Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.
Ultrazvučna pomoć pri parkiranju
3 146.
Isključena elektronička kontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrola stabilnosti i sustav kontroleproklizavanja
b svijetli ili treperi žuto.
Svijetli
Postoji greška u sustavu. Vožnja se može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Sustav za elektroničku regulacija
stabilnosti 3 139, regulaciju vučne
snage 3 138.
Isključen sustav kontrole proklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje ! svijetli žuto.
Predgrijanje dizelskog motora je uključeno. Aktivira se samo kada je
temperature okoline niska.
Filtar krutih čestica
% svijetli ili treperi žuto.
Svijetli kad filter diesel čestica
zahtijeva čišćenje.Nastavite voziti, dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj okretaja motora padne ispod
2000 o/min.
Svijetli
Filter diesel čestica je pun. Pokrenite
proces čišćenja što je prije moguće.
Treperi
Dostignuta je maksimalna razina
punjenja filtera. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Filtar diesel čestica 3 131, Sustav
stop-start 3 128.
Sustav kontrole tlaka u gumama
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.

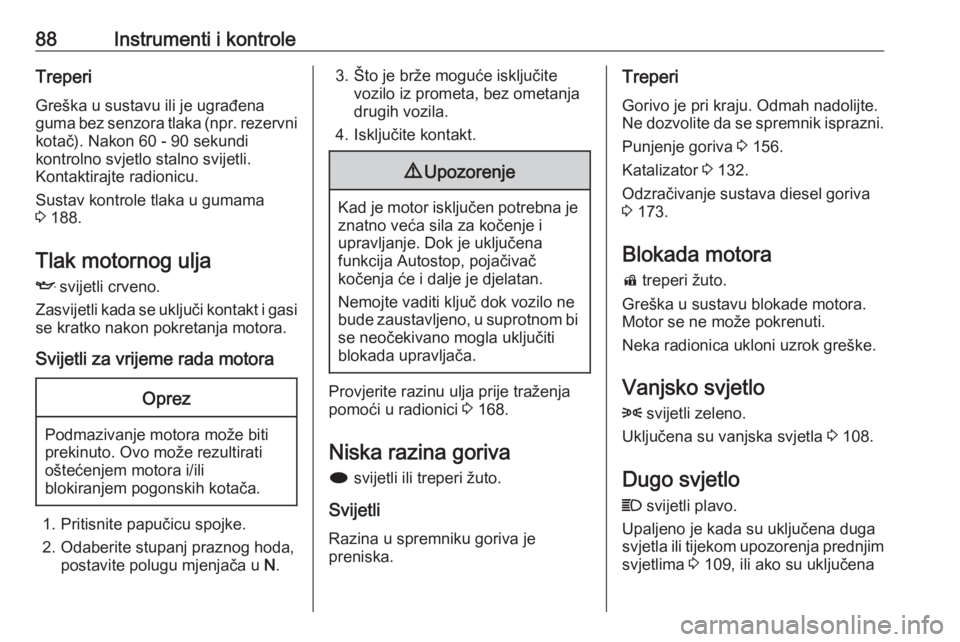

88Instrumenti i kontroleTreperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Sustav kontrole tlaka u gumama
3 188.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite
vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 168.
Niska razina goriva
i svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Punjenje goriva 3 156.
Katalizator 3 132.
Odzračivanje sustava diesel goriva
3 173.
Blokada motora d treperi žuto.
Greška u sustavu blokade motora.
Motor se ne može pokrenuti.
Neka radionica ukloni uzrok greške.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 108.
Dugo svjetlo
C svijetli plavo.
Upaljeno je kada su uključena duga svjetla ili tijekom upozorenja prednjim
svjetlima 3 109, ili ako su uključena
