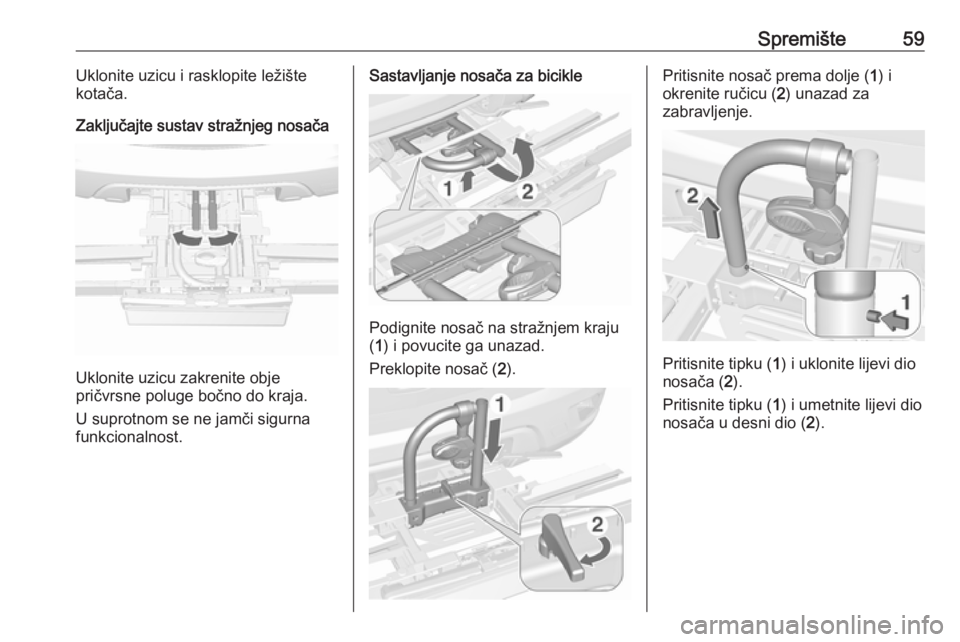

Spremište59Uklonite uzicu i rasklopite ležište
kotača.
Zaključajte sustav stražnjeg nosača
Uklonite uzicu zakrenite obje
pričvrsne poluge bočno do kraja.
U suprotnom se ne jamči sigurna funkcionalnost.
Sastavljanje nosača za bicikle
Podignite nosač na stražnjem kraju
( 1 ) i povucite ga unazad.
Preklopite nosač ( 2).
Pritisnite nosač prema dolje ( 1) i
okrenite ručicu ( 2) unazad za
zabravljenje.
Pritisnite tipku ( 1) i uklonite lijevi dio
nosača ( 2).
Pritisnite tipku ( 1) i umetnite lijevi dio
nosača u desni dio ( 2).

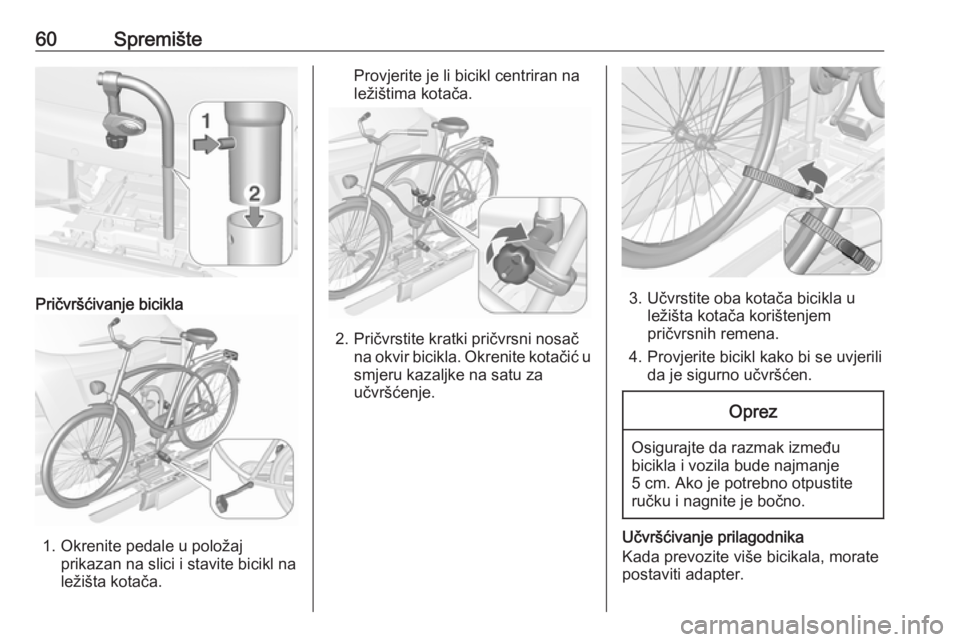

60Spremište
Pričvršćivanje bicikla
1. Okrenite pedale u položajprikazan na slici i stavite bicikl na
ležišta kotača.
Provjerite je li bicikl centriran na
ležištima kotača.
2. Pričvrstite kratki pričvrsni nosač na okvir bicikla. Okrenite kotačić u
smjeru kazaljke na satu za
učvršćenje.
3. Učvrstite oba kotača bicikla u ležišta kotača korištenjem
pričvrsnih remena.
4. Provjerite bicikl kako bi se uvjerili da je sigurno učvršćen.
Oprez
Osigurajte da razmak izmeđubicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.
Učvršćivanje prilagodnika
Kada prevozite više bicikala, morate
postaviti adapter.

Spremište61

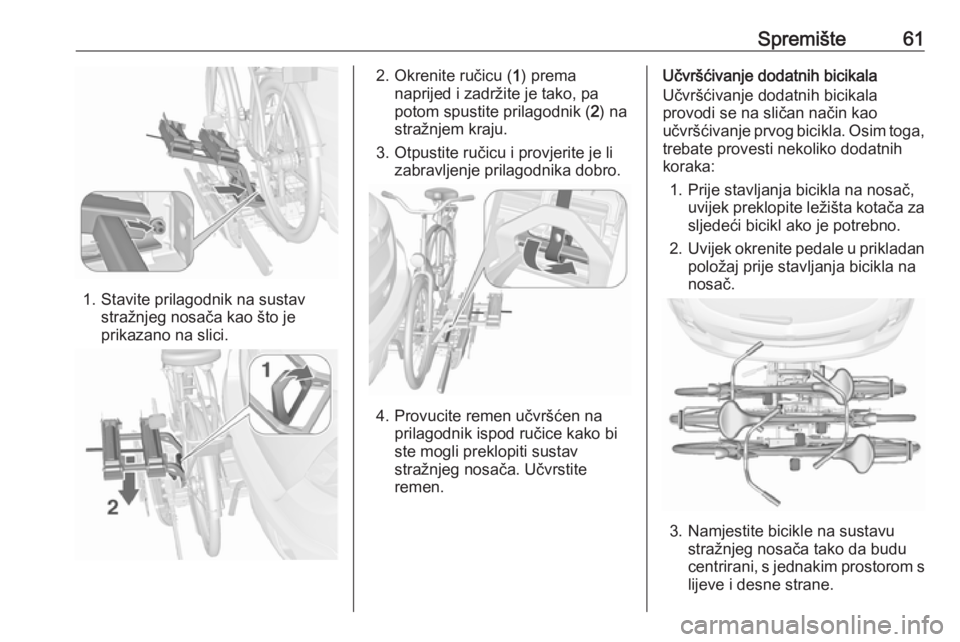

1. Stavite prilagodnik na sustavstražnjeg nosača kao što je
prikazano na slici.
2. Okrenite ručicu ( 1) prema
naprijed i zadržite je tako, pa
potom spustite prilagodnik ( 2) na
stražnjem kraju.
3. Otpustite ručicu i provjerite je li zabravljenje prilagodnika dobro.
4. Provucite remen učvršćen naprilagodnik ispod ručice kako bi
ste mogli preklopiti sustav
stražnjeg nosača. Učvrstite
remen.
Učvršćivanje dodatnih bicikala
Učvršćivanje dodatnih bicikala
provodi se na sličan način kao
učvršćivanje prvog bicikla. Osim toga, trebate provesti nekoliko dodatnih
koraka:
1. Prije stavljanja bicikla na nosač, uvijek preklopite ležišta kotača zasljedeći bicikl ako je potrebno.
2. Uvijek okrenite pedale u prikladan
položaj prije stavljanja bicikla na
nosač.
3. Namjestite bicikle na sustavu stražnjeg nosača tako da budu
centrirani, s jednakim prostorom s
lijeve i desne strane.

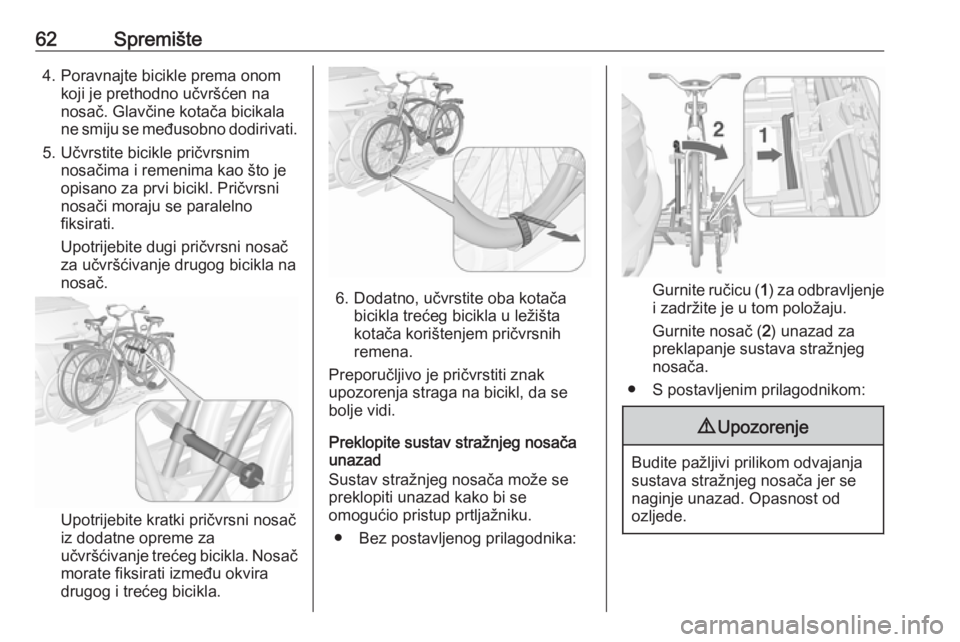

62Spremište4. Poravnajte bicikle prema onomkoji je prethodno učvršćen na
nosač. Glavčine kotača bicikala
ne smiju se međusobno dodirivati.
5. Učvrstite bicikle pričvrsnim nosačima i remenima kao što je
opisano za prvi bicikl. Pričvrsni
nosači moraju se paralelno
fiksirati.
Upotrijebite dugi pričvrsni nosač
za učvršćivanje drugog bicikla na
nosač.
Upotrijebite kratki pričvrsni nosač
iz dodatne opreme za
učvršćivanje trećeg bicikla. Nosač morate fiksirati između okvira
drugog i trećeg bicikla.
6. Dodatno, učvrstite oba kotača bicikla trećeg bicikla u ležišta
kotača korištenjem pričvrsnih
remena.
Preporučljivo je pričvrstiti znak
upozorenja straga na bicikl, da se
bolje vidi.
Preklopite sustav stražnjeg nosača unazad
Sustav stražnjeg nosača može se
preklopiti unazad kako bi se
omogućio pristup prtljažniku.
● Bez postavljenog prilagodnika:Gurnite ručicu ( 1) za odbravljenje
i zadržite je u tom položaju.
Gurnite nosač ( 2) unazad za
preklapanje sustava stražnjeg
nosača.
● S postavljenim prilagodnikom:
9 Upozorenje
Budite pažljivi prilikom odvajanja
sustava stražnjeg nosača jer se
naginje unazad. Opasnost od
ozljede.

Spremište63

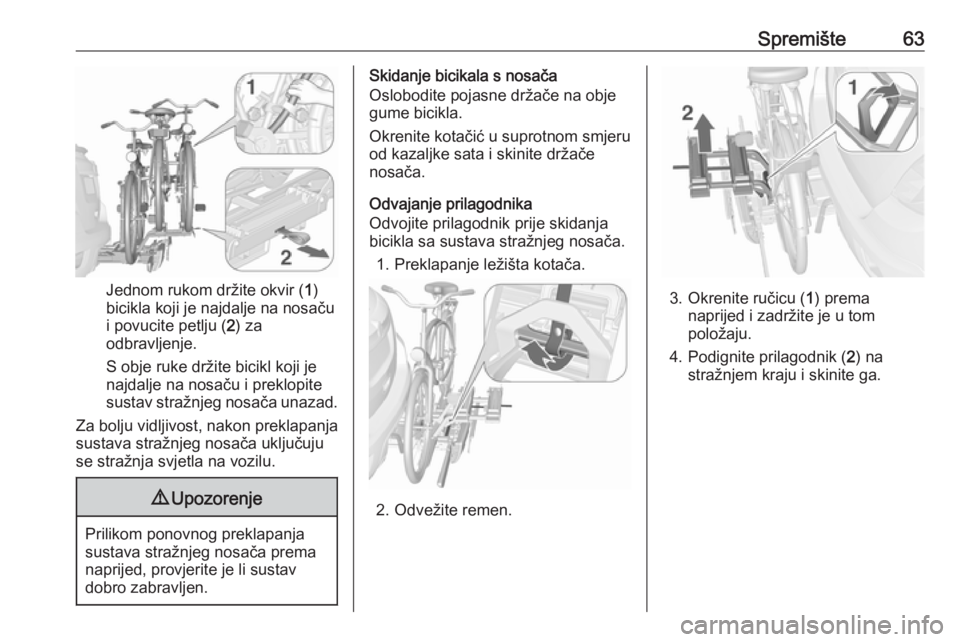

Jednom rukom držite okvir (1)
bicikla koji je najdalje na nosaču
i povucite petlju ( 2) za
odbravljenje.
S obje ruke držite bicikl koji je
najdalje na nosaču i preklopite
sustav stražnjeg nosača unazad.
Za bolju vidljivost, nakon preklapanja
sustava stražnjeg nosača uključuju
se stražnja svjetla na vozilu.
9 Upozorenje
Prilikom ponovnog preklapanja
sustava stražnjeg nosača prema
naprijed, provjerite je li sustav
dobro zabravljen.
Skidanje bicikala s nosača
Oslobodite pojasne držače na obje
gume bicikla.
Okrenite kotačić u suprotnom smjeru
od kazaljke sata i skinite držače
nosača.
Odvajanje prilagodnika
Odvojite prilagodnik prije skidanja bicikla sa sustava stražnjeg nosača.
1. Preklapanje ležišta kotača.
2. Odvežite remen.
3. Okrenite ručicu ( 1) prema
naprijed i zadržite je u tom položaju.
4. Podignite prilagodnik ( 2) na
stražnjem kraju i skinite ga.

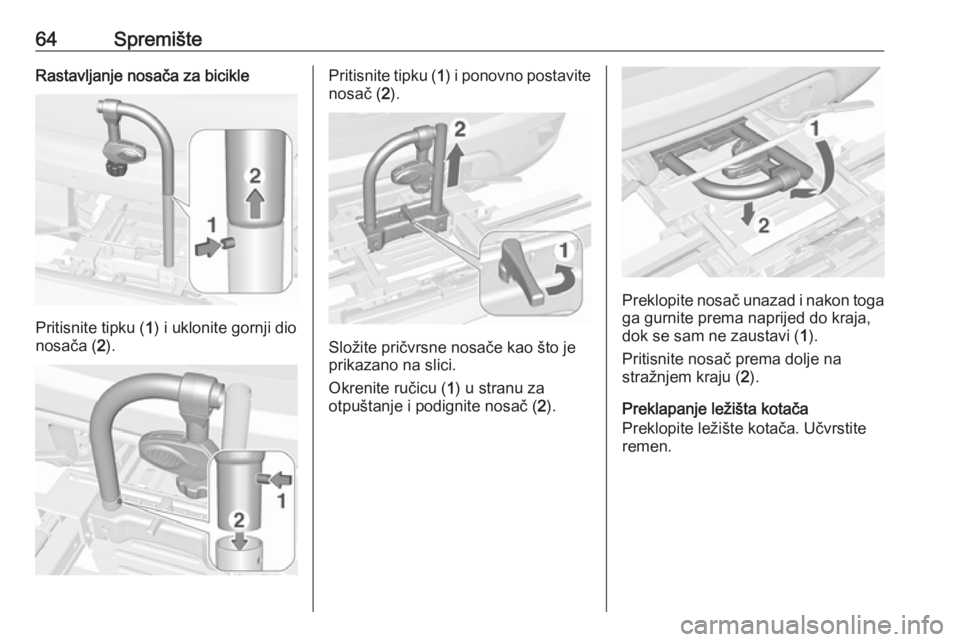

64SpremišteRastavljanje nosača za bicikle
Pritisnite tipku (1) i uklonite gornji dio
nosača ( 2).
Pritisnite tipku ( 1) i ponovno postavite
nosač ( 2).
Složite pričvrsne nosače kao što je
prikazano na slici.
Okrenite ručicu ( 1) u stranu za
otpuštanje i podignite nosač ( 2).
Preklopite nosač unazad i nakon toga
ga gurnite prema naprijed do kraja,
dok se sam ne zaustavi ( 1).
Pritisnite nosač prema dolje na
stražnjem kraju ( 2).
Preklapanje ležišta kotača
Preklopite ležište kotača. Učvrstite
remen.

Spremište65

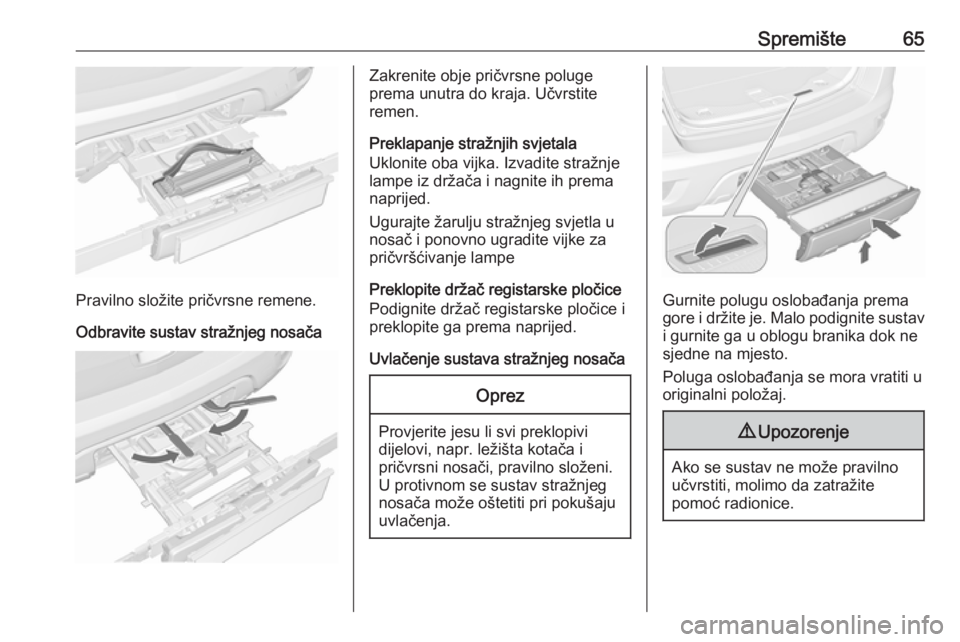

Pravilno složite pričvrsne remene.
Odbravite sustav stražnjeg nosača
Zakrenite obje pričvrsne poluge
prema unutra do kraja. Učvrstite
remen.
Preklapanje stražnjih svjetala
Uklonite oba vijka. Izvadite stražnje
lampe iz držača i nagnite ih prema
naprijed.
Ugurajte žarulju stražnjeg svjetla u
nosač i ponovno ugradite vijke za
pričvršćivanje lampe
Preklopite držač registarske pločice
Podignite držač registarske pločice i
preklopite ga prema naprijed.
Uvlačenje sustava stražnjeg nosačaOprez
Provjerite jesu li svi preklopivi dijelovi, napr. ležišta kotača i
pričvrsni nosači, pravilno složeni.
U protivnom se sustav stražnjeg
nosača može oštetiti pri pokušaju
uvlačenja.
Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav i gurnite ga u oblogu branika dok ne
sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.
9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.

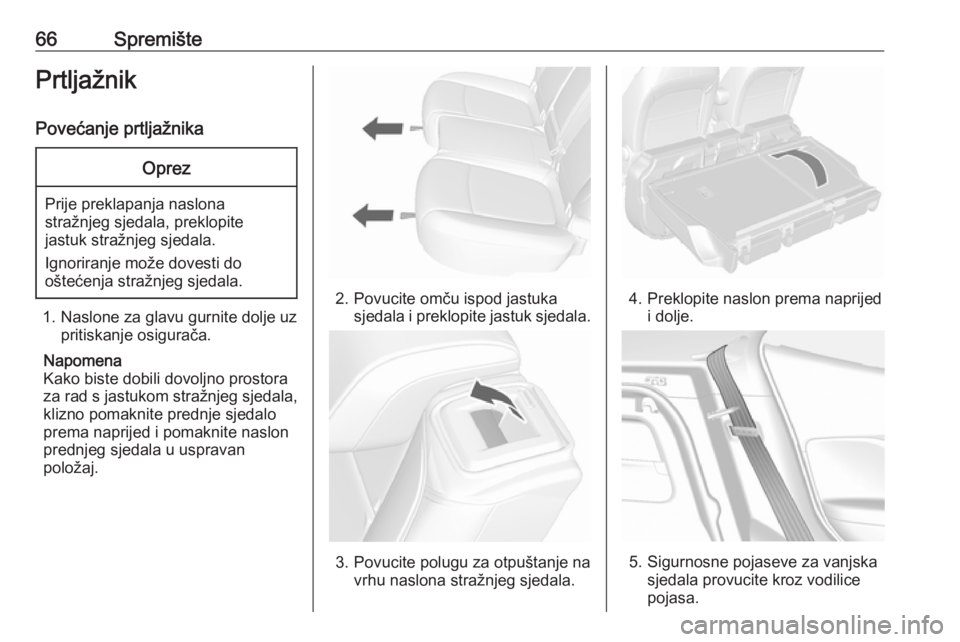

66SpremištePrtljažnikPovećanje prtljažnikaOprez
Prije preklapanja naslona
stražnjeg sjedala, preklopite
jastuk stražnjeg sjedala.
Ignoriranje može dovesti do
oštećenja stražnjeg sjedala.
1. Naslone za glavu gurnite dolje uz pritiskanje osigurača.
Napomena
Kako biste dobili dovoljno prostora
za rad s jastukom stražnjeg sjedala, klizno pomaknite prednje sjedalo
prema naprijed i pomaknite naslon
prednjeg sjedala u uspravan
položaj.
2. Povucite omču ispod jastuka sjedala i preklopite jastuk sjedala.
3. Povucite polugu za otpuštanje navrhu naslona stražnjeg sjedala.
4. Preklopite naslon prema naprijed i dolje.
5. Sigurnosne pojaseve za vanjskasjedala provucite kroz vodilice
pojasa.

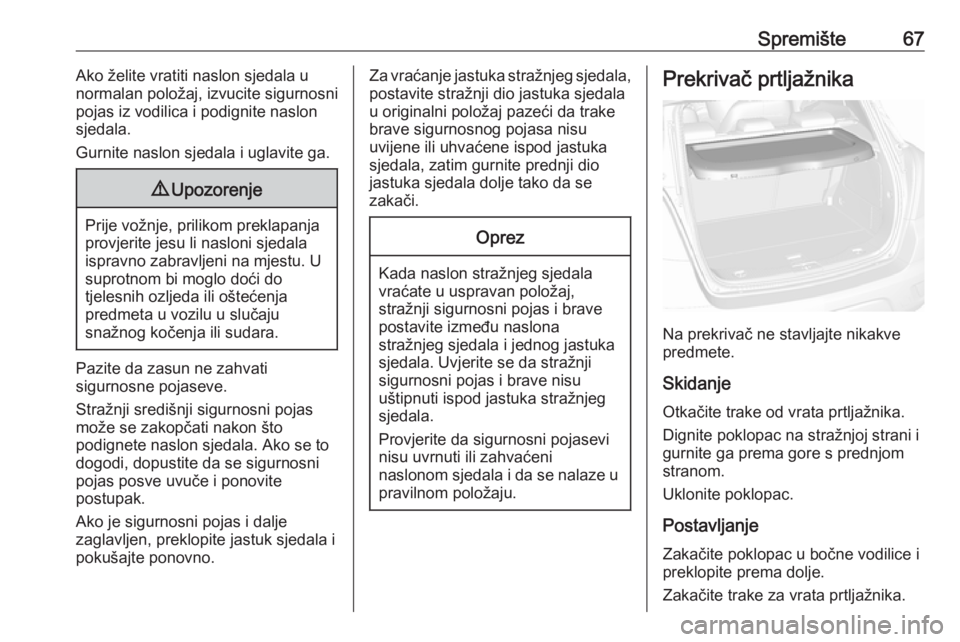

Spremište67Ako želite vratiti naslon sjedala u
normalan položaj, izvucite sigurnosni
pojas iz vodilica i podignite naslon
sjedala.
Gurnite naslon sjedala i uglavite ga.9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni na mjestu. U
suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.
Pazite da zasun ne zahvati
sigurnosne pojaseve.
Stražnji središnji sigurnosni pojas
može se zakopčati nakon što
podignete naslon sjedala. Ako se to
dogodi, dopustite da se sigurnosni
pojas posve uvuče i ponovite
postupak.
Ako je sigurnosni pojas i dalje
zaglavljen, preklopite jastuk sjedala i
pokušajte ponovno.
Za vraćanje jastuka stražnjeg sjedala,
postavite stražnji dio jastuka sjedala
u originalni položaj pazeći da trake
brave sigurnosnog pojasa nisu
uvijene ili uhvaćene ispod jastuka
sjedala, zatim gurnite prednji dio
jastuka sjedala dolje tako da se
zakači.Oprez
Kada naslon stražnjeg sjedala
vraćate u uspravan položaj,
stražnji sigurnosni pojas i brave
postavite između naslona
stražnjeg sjedala i jednog jastuka
sjedala. Uvjerite se da stražnji
sigurnosni pojas i brave nisu
uštipnuti ispod jastuka stražnjeg sjedala.
Provjerite da sigurnosni pojasevi
nisu uvrnuti ili zahvaćeni
naslonom sjedala i da se nalaze u pravilnom položaju.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
predmete.
Skidanje Otkačite trake od vrata prtljažnika.
Dignite poklopac na stražnjoj strani i
gurnite ga prema gore s prednjom
stranom.
Uklonite poklopac.
Postavljanje
Zakačite poklopac u bočne vodilice i
preklopite prema dolje.
Zakačite trake za vrata prtljažnika.

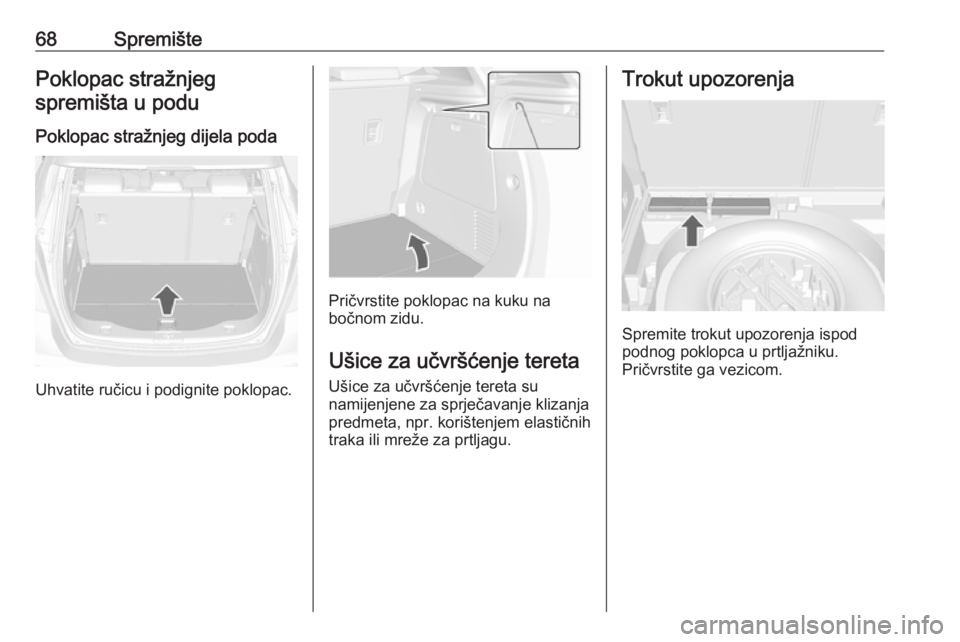

68SpremištePoklopac stražnjeg
spremišta u podu
Poklopac stražnjeg dijela poda
Uhvatite ručicu i podignite poklopac.
Pričvrstite poklopac na kuku na
bočnom zidu.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Trokut upozorenja
Spremite trokut upozorenja ispod
podnog poklopca u prtljažniku.
Pričvrstite ga vezicom.
