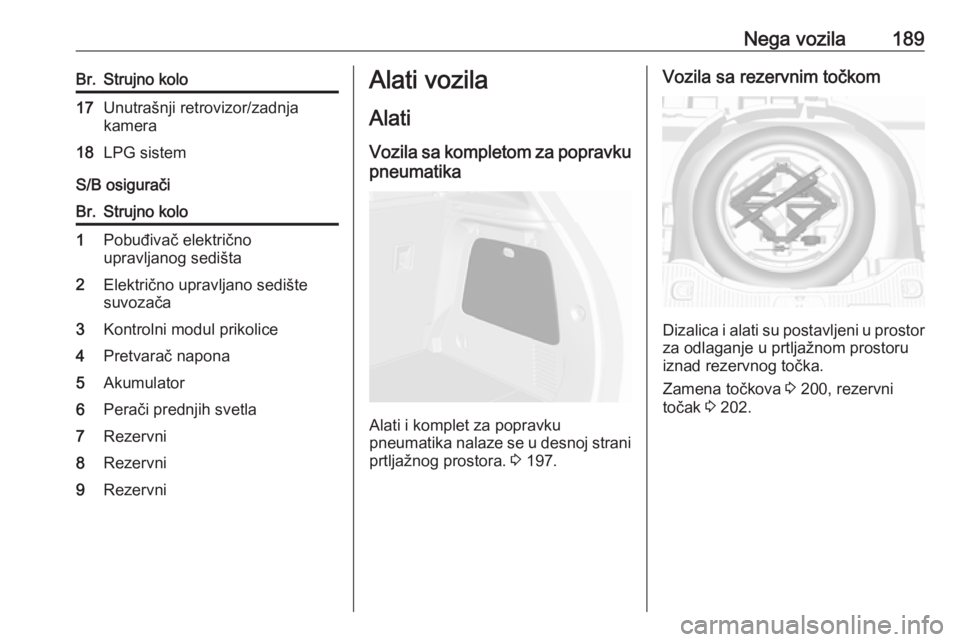

Nega vozila189Br.Strujno kolo17Unutrašnji retrovizor/zadnja
kamera18LPG sistem
S/B osigurači
Br.Strujno kolo1Pobuđivač električno
upravljanog sedišta2Električno upravljano sedište
suvozača3Kontrolni modul prikolice4Pretvarač napona5Akumulator6Perači prednjih svetla7Rezervni8Rezervni9RezervniAlati vozila
Alati Vozila sa kompletom za popravku
pneumatika
Alati i komplet za popravku
pneumatika nalaze se u desnoj strani
prtljažnog prostora. 3 197.
Vozila sa rezervnim točkom
Dizalica i alati su postavljeni u prostor
za odlaganje u prtljažnom prostoru
iznad rezervnog točka.
Zamena točkova 3 200, rezervni
točak 3 202.

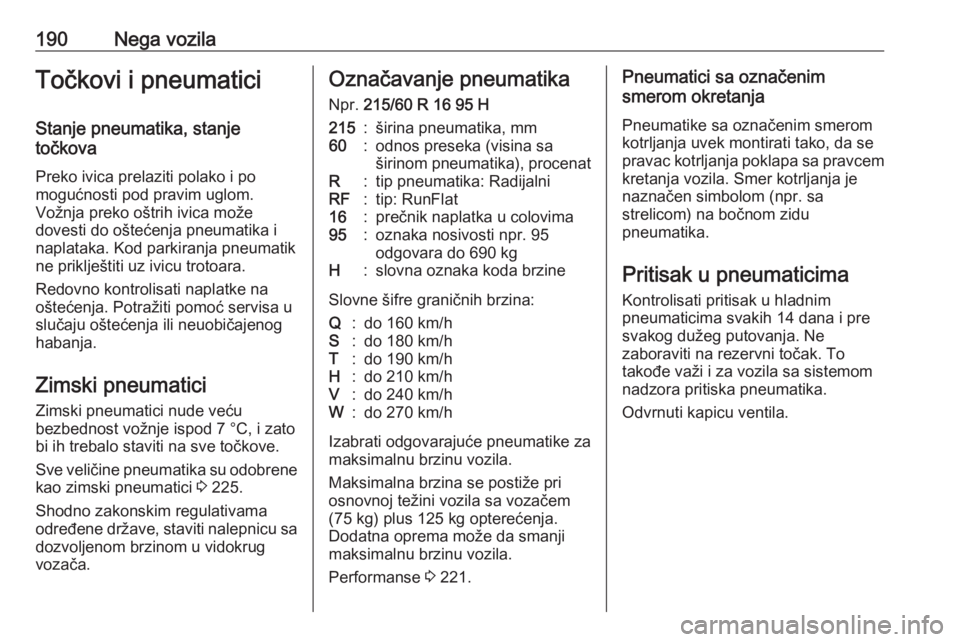

190Nega vozilaTočkovi i pneumaticiStanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost vožnje ispod 7 °C, i zato
bi ih trebalo staviti na sve točkove.
Sve veličine pneumatika su odobrene
kao zimski pneumatici 3 225.
Shodno zakonskim regulativama
određene države, staviti nalepnicu sa dozvoljenom brzinom u vidokrugvozača.Označavanje pneumatika
Npr. 215/60 R 16 95 H215:širina pneumatika, mm60:odnos preseka (visina sa
širinom pneumatika), procenatR:tip pneumatika: RadijalniRF:tip: RunFlat16:prečnik naplatka u colovima95:oznaka nosivosti npr. 95
odgovara do 690 kgH:slovna oznaka koda brzine
Slovne šifre graničnih brzina:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila.
Maksimalna brzina se postiže pri
osnovnoj težini vozila sa vozačem
(75 kg) plus 125 kg opterećenja.
Dodatna oprema može da smanji
maksimalnu brzinu vozila.
Performanse 3 221.
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smeromkotrljanja uvek montirati tako, da sepravac kotrljanja poklapa sa pravcem
kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak. To
takođe važi i za vozila sa sistemom
nadzora pritiska pneumatika.
Odvrnuti kapicu ventila.

Nega vozila191
Pritisak pneumatika 3 225.

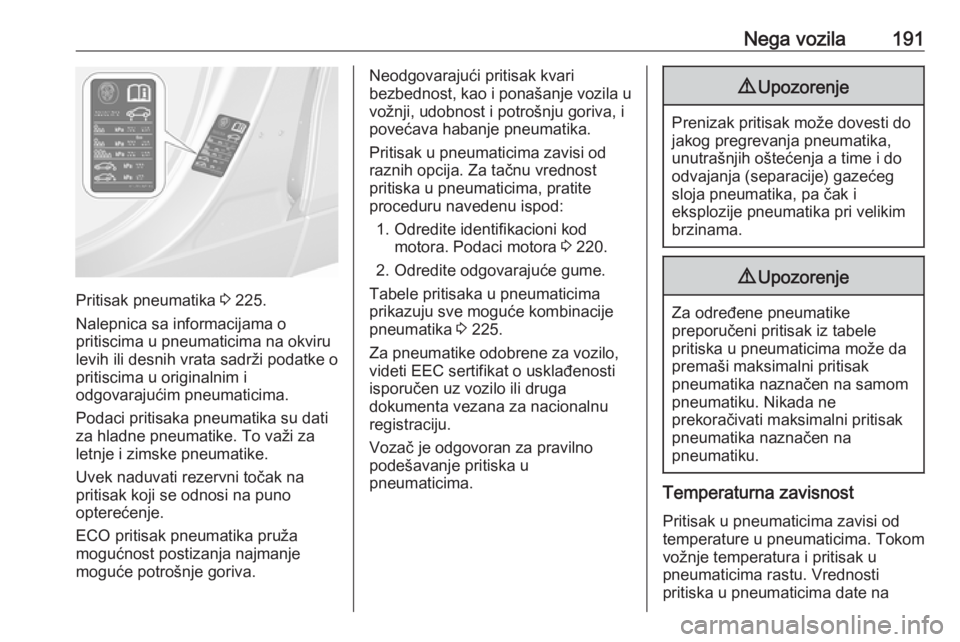

Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru levih ili desnih vrata sadrži podatke o
pritiscima u originalnim i
odgovarajućim pneumaticima.
Podaci pritisaka pneumatika su dati
za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 220.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 225.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
9 Upozorenje
Za određene pneumatike
preporučeni pritisak iz tabele
pritiska u pneumaticima može da premaši maksimalni pritisak
pneumatika naznačen na samom
pneumatiku. Nikada ne
prekoračivati maksimalni pritisak
pneumatika naznačen na
pneumatiku.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu. Vrednosti
pritiska u pneumaticima date na

192Nega vozilanalepnici sa informacijama o
pneumaticima i tabela sa pritiscima u
pneumaticima važe za hladne
pneumatike, što znači na temperaturi od 20 °C.
Pritisak se povećava za skoro
10 kPa za porast temperature od 10 °C. Ovo mora biti uzeto u obzir
tokom provere toplih pneumatika.
Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje stvarni pritisak
pneumatika. Ohlađeni pneumatici će
pokazati smanjenu vrednost, koja ne
označava ispuštanje vazduha.
Sistem nadzora pritiska u pneumaticima
Sistem nadzora pritiska u
pneumaticima proverava pritisak sva
četiri pneumatika jednom u minuti
kada brzina vozila dostigne određeni nivo.Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.

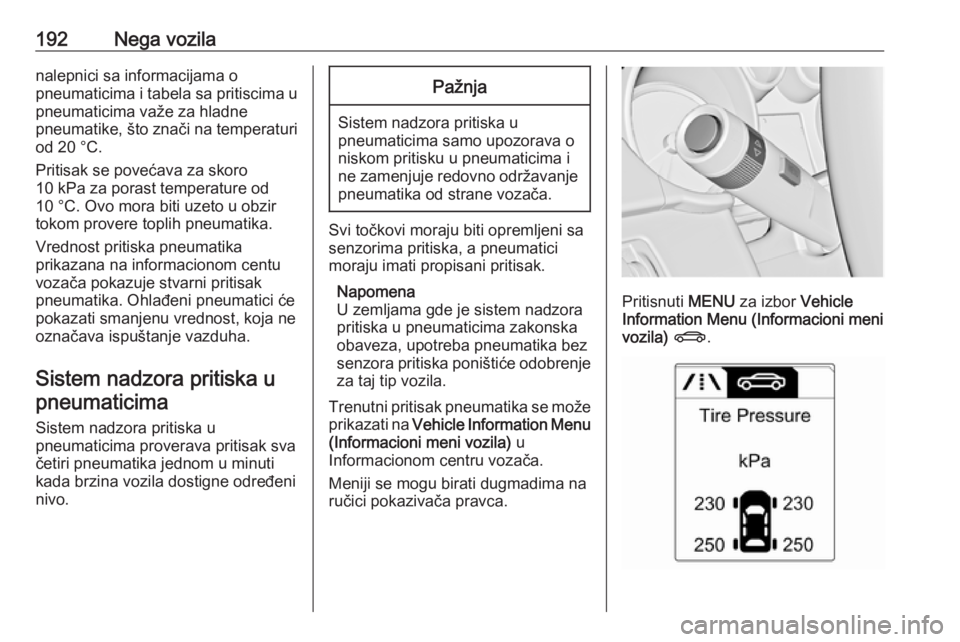

Trenutni pritisak pneumatika se može prikazati na Vehicle Information Menu
(Informacioni meni vozila) u
Informacionom centru vozača.
Meniji se mogu birati dugmadima na
ručici pokazivača pravca.
Pritisnuti MENU za izbor Vehicle
Information Menu (Informacioni meni
vozila) X .

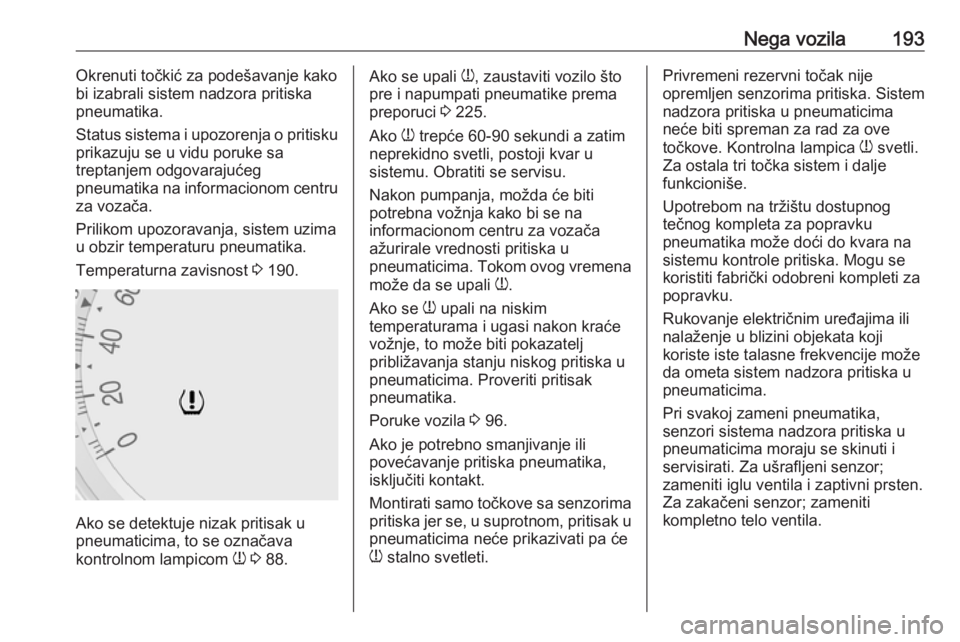

Nega vozila193Okrenuti točkić za podešavanje kako
bi izabrali sistem nadzora pritiska
pneumatika.
Status sistema i upozorenja o pritisku
prikazuju se u vidu poruke sa
treptanjem odgovarajućeg
pneumatika na informacionom centru
za vozača.
Prilikom upozoravanja, sistem uzima
u obzir temperaturu pneumatika.
Temperaturna zavisnost 3 190.
Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 88.
Ako se upali
w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 225.
Ako w trepće 60-90 sekundi a zatim
neprekidno svetli, postoji kvar u
sistemu. Obratiti se servisu.
Nakon pumpanja, možda će biti
potrebna vožnja kako bi se na
informacionom centru za vozača ažurirale vrednosti pritiska u
pneumaticima. Tokom ovog vremena
može da se upali w.
Ako se w upali na niskim
temperaturama i ugasi nakon kraće vožnje, to može biti pokazatelj
približavanja stanju niskog pritiska u
pneumaticima. Proveriti pritisak
pneumatika.
Poruke vozila 3 96.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima
pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.Privremeni rezervni točak nije
opremljen senzorima pritiska. Sistem
nadzora pritiska u pneumaticima neće biti spreman za rad za ove
točkove. Kontrolna lampica w svetli.
Za ostala tri točka sistem i dalje
funkcioniše.
Upotrebom na tržištu dostupnog tečnog kompleta za popravku
pneumatika može doći do kvara na sistemu kontrole pritiska. Mogu sekoristiti fabrički odobreni kompleti za
popravku.
Rukovanje električnim uređajima ili
nalaženje u blizini objekata koji
koriste iste talasne frekvencije može
da ometa sistem nadzora pritiska u
pneumaticima.
Pri svakoj zameni pneumatika,
senzori sistema nadzora pritiska u pneumaticima moraju se skinuti i
servisirati. Za ušrafljeni senzor;
zameniti iglu ventila i zaptivni prsten.
Za zakačeni senzor; zameniti
kompletno telo ventila.

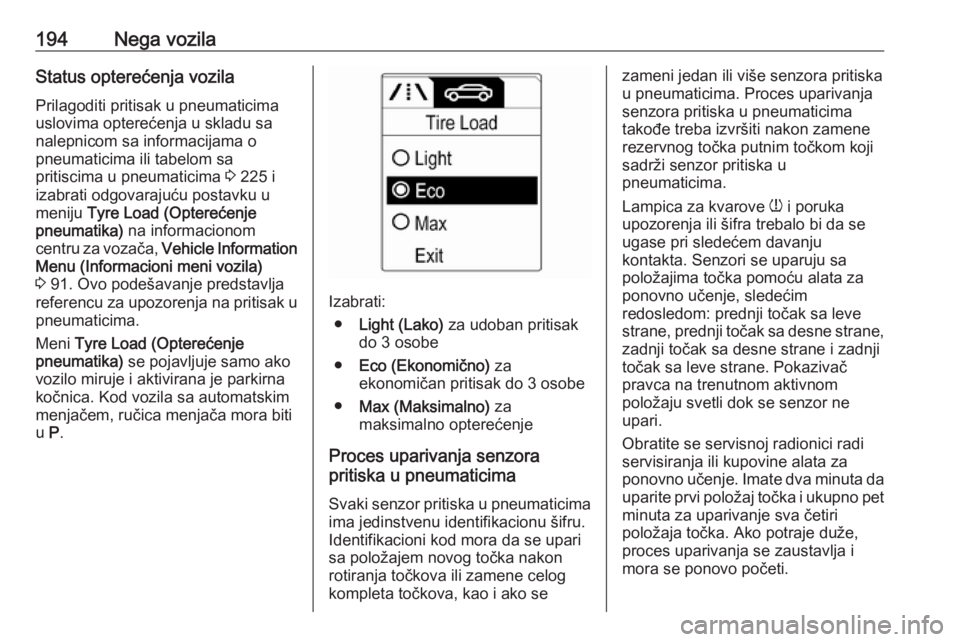

194Nega vozilaStatus opterećenja vozila
Prilagoditi pritisak u pneumaticima
uslovima opterećenja u skladu sa
nalepnicom sa informacijama o
pneumaticima ili tabelom sa
pritiscima u pneumaticima 3 225 i
izabrati odgovarajuću postavku u
meniju Tyre Load (Opterećenje
pneumatika) na informacionom
centru za vozača, Vehicle Information
Menu (Informacioni meni vozila)
3 91. Ovo podešavanje predstavlja
referencu za upozorenja na pritisak u
pneumaticima.
Meni Tyre Load (Opterećenje
pneumatika) se pojavljuje samo ako
vozilo miruje i aktivirana je parkirna
kočnica. Kod vozila sa automatskim
menjačem, ručica menjača mora biti
u P.
Izabrati:
● Light (Lako) za udoban pritisak
do 3 osobe
● Eco (Ekonomično) za
ekonomičan pritisak do 3 osobe
● Max (Maksimalno) za
maksimalno opterećenje
Proces uparivanja senzora
pritiska u pneumaticima
Svaki senzor pritiska u pneumaticima
ima jedinstvenu identifikacionu šifru.
Identifikacioni kod mora da se upari
sa položajem novog točka nakon
rotiranja točkova ili zamene celog
kompleta točkova, kao i ako se
zameni jedan ili više senzora pritiska
u pneumaticima. Proces uparivanja
senzora pritiska u pneumaticima takođe treba izvršiti nakon zamene
rezervnog točka putnim točkom koji sadrži senzor pritiska u
pneumaticima.
Lampica za kvarove w i poruka
upozorenja ili šifra trebalo bi da se ugase pri sledećem davanju
kontakta. Senzori se uparuju sa
položajima točka pomoću alata za
ponovno učenje, sledećim
redosledom: prednji točak sa leve
strane, prednji točak sa desne strane, zadnji točak sa desne strane i zadnji
točak sa leve strane. Pokazivač
pravca na trenutnom aktivnom
položaju svetli dok se senzor ne
upari.
Obratite se servisnoj radionici radi
servisiranja ili kupovine alata za
ponovno učenje. Imate dva minuta da uparite prvi položaj točka i ukupno pet
minuta za uparivanje sva četiri
položaja točka. Ako potraje duže,
proces uparivanja se zaustavlja i
mora se ponovo početi.

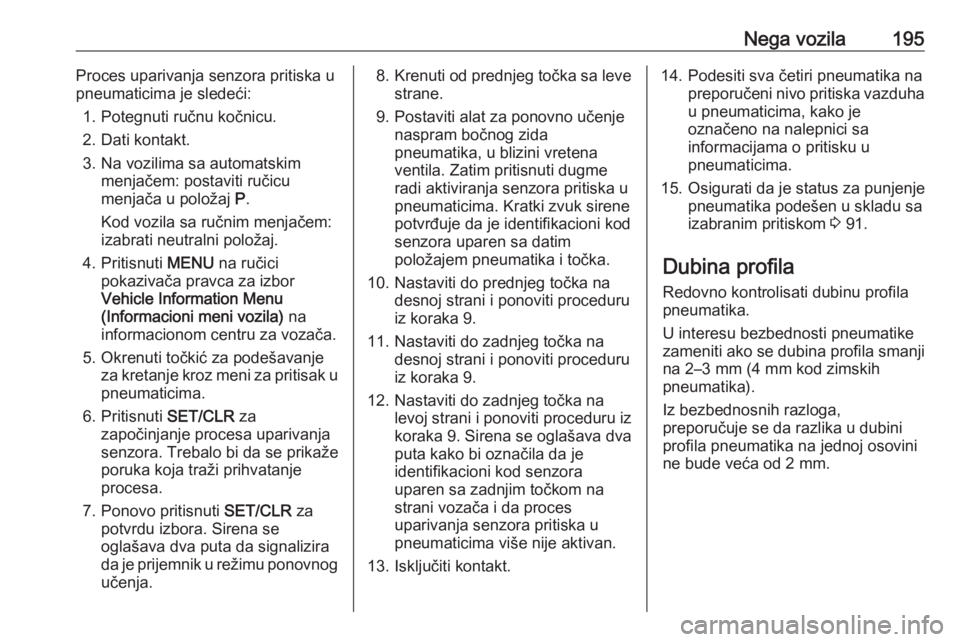

Nega vozila195Proces uparivanja senzora pritiska u
pneumaticima je sledeći:
1. Potegnuti ručnu kočnicu.
2. Dati kontakt.
3. Na vozilima sa automatskim menjačem: postaviti ručicu
menjača u položaj P.
Kod vozila sa ručnim menjačem: izabrati neutralni položaj.
4. Pritisnuti MENU na ručici
pokazivača pravca za izbor
Vehicle Information Menu
(Informacioni meni vozila) na
informacionom centru za vozača.
5. Okrenuti točkić za podešavanje za kretanje kroz meni za pritisak u
pneumaticima.
6. Pritisnuti SET/CLR za
započinjanje procesa uparivanja
senzora. Trebalo bi da se prikaže
poruka koja traži prihvatanje
procesa.
7. Ponovo pritisnuti SET/CLR za
potvrdu izbora. Sirena se
oglašava dva puta da signalizira da je prijemnik u režimu ponovnog učenja.8. Krenuti od prednjeg točka sa leve
strane.
9. Postaviti alat za ponovno učenje naspram bočnog zida
pneumatika, u blizini vretena
ventila. Zatim pritisnuti dugme
radi aktiviranja senzora pritiska u
pneumaticima. Kratki zvuk sirene
potvrđuje da je identifikacioni kod
senzora uparen sa datim
položajem pneumatika i točka.
10. Nastaviti do prednjeg točka na desnoj strani i ponoviti proceduru
iz koraka 9.
11. Nastaviti do zadnjeg točka na desnoj strani i ponoviti proceduru
iz koraka 9.
12. Nastaviti do zadnjeg točka na levoj strani i ponoviti proceduru iz
koraka 9. Sirena se oglašava dva
puta kako bi označila da je
identifikacioni kod senzora
uparen sa zadnjim točkom na
strani vozača i da proces
uparivanja senzora pritiska u
pneumaticima više nije aktivan.
13. Isključiti kontakt.14. Podesiti sva četiri pneumatika na preporučeni nivo pritiska vazduhau pneumaticima, kako je
označeno na nalepnici sa
informacijama o pritisku u pneumaticima.
15. Osigurati da je status za punjenje pneumatika podešen u skladu sa
izabranim pritiskom 3 91.
Dubina profila
Redovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti pneumatike
zameniti ako se dubina profila smanji na 2–3 mm (4 mm kod zimskih
pneumatika).
Iz bezbednosnih razloga,
preporučuje se da razlika u dubini profila pneumatika na jednoj osovini
ne bude veća od 2 mm.

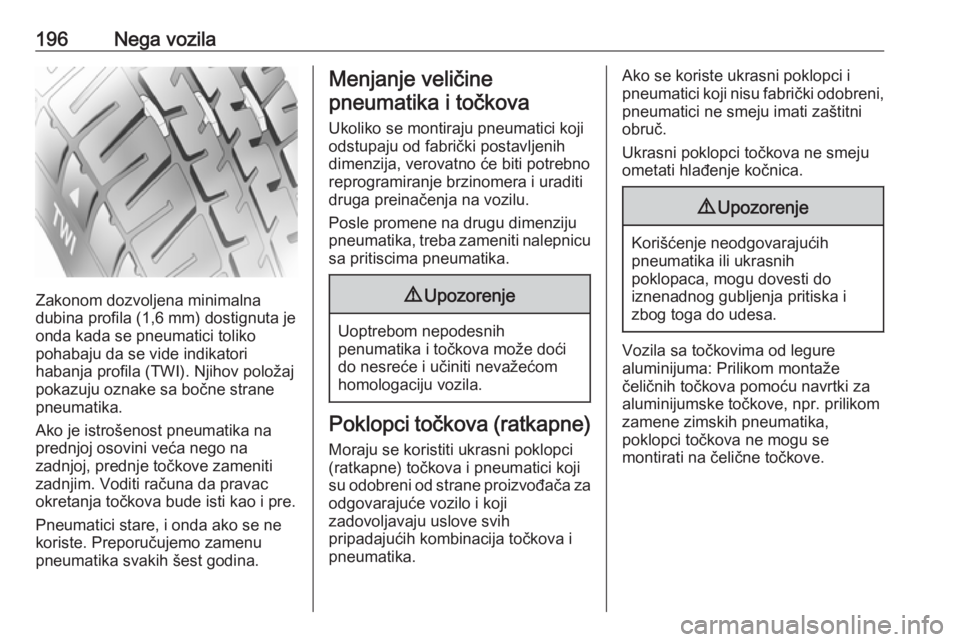

196Nega vozila
Zakonom dozvoljena minimalna
dubina profila (1,6 mm) dostignuta je
onda kada se pneumatici toliko
pohabaju da se vide indikatori
habanja profila (TWI). Njihov položaj pokazuju oznake sa bočne strane
pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove zameniti
zadnjim. Voditi računa da pravac
okretanja točkova bude isti kao i pre.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih šest godina.
Menjanje veličine
pneumatika i točkova
Ukoliko se montiraju pneumatici koji
odstupaju od fabrički postavljenih
dimenzija, verovatno će biti potrebno
reprogramiranje brzinomera i uraditi
druga preinačenja na vozilu.
Posle promene na drugu dimenziju
pneumatika, treba zameniti nalepnicu
sa pritiscima pneumatika.9 Upozorenje
Uoptrebom nepodesnih
penumatika i točkova može doći
do nesreće i učiniti nevažećom
homologaciju vozila.
Poklopci točkova (ratkapne)
Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i
pneumatika.
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Vozila sa točkovima od legure
aluminijuma: Prilikom montaže
čeličnih točkova pomoću navrtki za aluminijumske točkove, npr. prilikomzamene zimskih pneumatika,
poklopci točkova ne mogu se
montirati na čelične točkove.

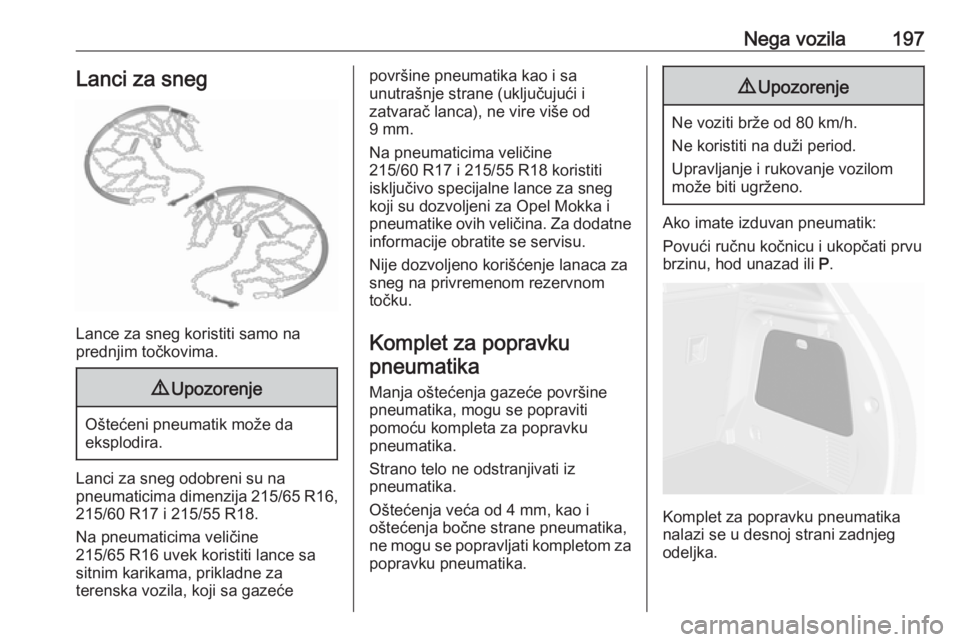

Nega vozila197Lanci za sneg
Lance za sneg koristiti samo na
prednjim točkovima.
9 Upozorenje
Oštećeni pneumatik može da
eksplodira.
Lanci za sneg odobreni su na
pneumaticima dimenzija 215/65 R16 ,
215/60 R17 i 215/55 R18.
Na pneumaticima veličine
215/65 R16 uvek koristiti lance sa
sitnim karikama, prikladne za
terenska vozila, koji sa gazeće
površine pneumatika kao i sa
unutrašnje strane (uključujući i
zatvarač lanca), ne vire više od
9 mm.
Na pneumaticima veličine
215/60 R17 i 215/55 R18 koristiti
isključivo specijalne lance za sneg koji su dozvoljeni za Opel Mokka i
pneumatike ovih veličina. Za dodatne
informacije obratite se servisu.
Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.
Komplet za popravku pneumatika
Manja oštećenja gazeće površine
pneumatika, mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od 4 mm, kao i
oštećenja bočne strane pneumatika,
ne mogu se popravljati kompletom za
popravku pneumatika.9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako imate izduvan pneumatik:
Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Komplet za popravku pneumatika
nalazi se u desnoj strani zadnjeg
odeljka.

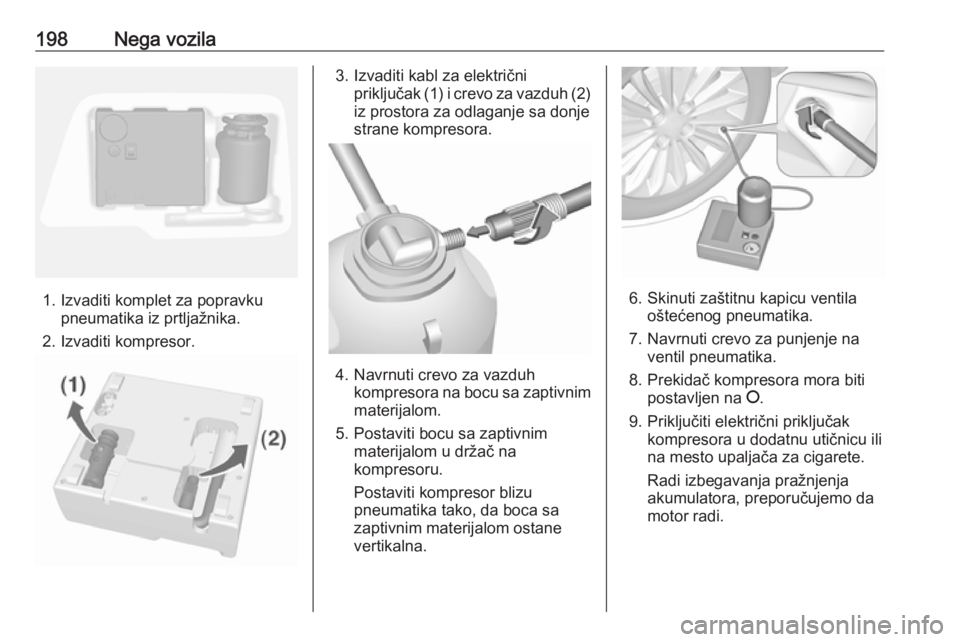

198Nega vozila
1. Izvaditi komplet za popravkupneumatika iz prtljažnika.
2. Izvaditi kompresor.
3. Izvaditi kabl za električni priključak (1) i crevo za vazduh (2)
iz prostora za odlaganje sa donje
strane kompresora.
4. Navrnuti crevo za vazduh kompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Navrnuti crevo za punjenje na ventil pneumatika.
8. Prekidač kompresora mora biti postavljen na J.
9. Priključiti električni priključak kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.
