Догляд за автомобілем209Згідно з нормативами,
затвердженими в певних країнах, у
полі зору водія має бути
розташована табличка швидкості.
Позначення шин Наприклад, 215/60 R 16 95 H215:ширина шини, мм60:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), у
відсоткахR:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюйми95:індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/годВибирайте шини відповідно до
максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 242.
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора потрібно
встановлювати так, щоб вони
оберталися за напрямком руху.
Напрямок руху вказується
символом ( наприклад, стрілкою) на
боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин, принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайтепро запасне колесо. Це також
стосується автомобілів із системою контролю за тиском у шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах 3 246.
На табличці з інформацією про тиск
в шинах автомобіля, яка
знаходиться на рамі правих або
лівих дверцят, вказані шини у
комплектації виробника та
відповідний тиск у шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.

210Догляд за автомобілемЗавжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить знос шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун3 241.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 246.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартівЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Залежність від температури
Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у теплих шинах.
Значення тиску в шинах, показані в інформаційному центрі водія,
відповідають фактичному тиску у
шинах. Після охолодження шини
тиск у ній знизиться, тож це не є
ознакою проколу.
Система контролю тиску в шинах
Після того як автомобіля досягає
певної швидкості система
контролю тиску в шинах раз на
хвилину перевіряє тиск одночасно
у всіх чотирьох шинах.

Догляд за автомобілем211Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Поточний тиск шин може
відображатися в Vehicle Information
Menu (Меню інформації про
автомобіль) у центрі інформації
водія.
Меню можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
Щоб вибрати Vehicle Information
Menu (Меню інформації про
автомобіль) X , натисніть MENU.
Поверніть колесо регулятора, щоб
вибрати систему контролю тиску в
шинах.
Стан системи та попередження про стан тиску відображаються у
вигляді повідомлення, миготіння
символу відповідної шини чи коду
попередження в центрі інформації
водія.
Система оцінює температуру шин і
відображає відповідні
попередження.
Залежність від температури 3 209.
Розпізнавання стану тиску в шинах
позначається контрольним
індикатором w 3 97.

212Догляд за автомобілемКоли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 246.
Якщо систем несправна, w
протягом 60-90 секунд блиматиме,
а потім світитиметься постійно.
Зверніться до майстерні.
Після підкачування шин показники
тиску в центрі інформації для водія зміняться тільки після того, як
автомобіль рушить. До того часу
індикатор w може світитися.
Якщо в холодну погоду індикатор
w спалахує, а через певний час
руху автомобіля згасає, це може
свідчити про зниження тиску в
шинах. Перевірте тиск у шинах.
Повідомлення автомобіля 3 106.
Якщо тиск у шині потрібно знизити
чи підвищити, вимкніть систему
запалювання.
Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.На тимчасовому запасному колесі
датчики тиску відсутні. Система
контролю за тиском у шинах не
працює для цих коліс. Загориться
контрольний індикатор w. Для
решти трьох коліс система
залишається робочою.
Використання доступних у
торговельній мережі наборів для
ремонту шин може зашкодити
функціонуванню системи. Слід
використовувати ремонтні
комплекти, схвалені виробником.
Використання електронних
приладів або знаходження поблизу
пристроїв, які працюють на таких
самих частотах, може призвести до
порушення роботи системи
контролю тиску в шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. В датчиках,
закріплених гвинтами, слід
замінити осердя клапана й
ущільнювальне кільце. В датчиках,
закріплених затискачами, слід
повністю замінити шток клапана.Стан завантаження авто
Відрегулюйте тиск у шинах
відповідно до завантаження
автомобіля згідно з даними на
інформаційній табличці або в
таблиці рівнів тиску в шинах
3 246 і оберіть відповідне
значення у меню Tyre Load
(Навантаження на шину) у центрі
інформації для водія, Vehicle
Information Menu (Меню інформації про автомобіль) 3 100. Це
налаштування є контрольним для
попереджень про тиск у шинах.
Меню Tyre Load (Навантаження на
шину) відображається лише за
умови, що автомобіль не
рухається, і ввімкнено стоянкове
гальмо. В автомобілях із
автоматичною трансмісією важіль
селектора має бути в положенні P.

Догляд за автомобілем213
Виберіть:● Light (Світло) - комфортний
режим тиску (завантаження - до 3 осіб)
● Eco (Есо) - економічний режим
тиску (завантаження - до
3 осіб)
● Max (Макс.) - для повного
завантаження
Процедура розпізнавання
датчиків тиску в шинах
Кожний датчик тиску в шинах має
унікальний ідентифікаційний код.
Після перестановки коліс і заміни
всього комплекту коліс або заміни
одного чи декількох датчиків тиску
в шинах необхідно виконати
розпізнавання цих
ідентифікаційних кодів. Процедуру
розпізнавання датчиків тиску в
шинах слід також проводити після
заміни запасного колеса
звичайним, яке обладнано
датчиком тиску в шині.
Індикатор несправності w і
попереджувальне повідомлення чи
код мають зникнути при
наступному ввімкненні
запалювання. Розпізнавання
датчиків і прив'язування їх до
положення коліс виконується за
допомогою пристрою повторного
розпізнавання в такій
послідовності: ліве переднє
колесо, праве переднє колесо,
праве заднє колесо і ліве заднє
колесо. Під час розпізнавання
датчика світиться відповідний
сигнал повороту.
Зверніться до автомайстерні для
проведення обслуговування або ж
для придбання пристрою
повторного розпізнавання.
Синхронізація першого колесатриває дві хвилини і п’ять хвилин
загалом для синхронізації усіх
чотирьох коліс. Якщо процес
синхронізації займає більше часу, синхронізація переривається, ійого слід буде розпочати з початку.
Процедура розпізнавання датчиків
тиску в шинах:
1. Застосуйте стоянкове гальмо.2. Увімкніть запалювання.
3. В автомобілях із автоматичною трансмісією: установіть важіль
селектора в положення P.
Автомобілі з механічною
трансмісією: встановіть
нейтральну передачу.
4. Натисніть MENU на важелі
перемикання сигналів
повороту, щоб вибрати Vehicle
Information Menu (Меню
інформації про автомобіль) в
інформаційному центрі водія.
5. Для прокручування меню тиску в шинах скористайтеся
коліщатком регулятора.

214Догляд за автомобілем6.Натисніть SET/CLR, щоб почати
процес синхронізації датчиків.
При цьому на екран буде виведене повідомлення із
запитом прийому процесу.
7. Повторно натисніть SET/CLR,
щоб підтвердити вибір. Клаксон
дасть два гудки, позначаючи,
що ресивер знаходиться в
режимі синхронізації.
8. Розпочинайте процедуру з лівого переднього колеса.
9. Розташуйте інструмент синхронізації навпроти бокової
стінки шини, поруч із
золотником. Потім натисніть
кнопку, щоб увімкнути датчик
тиску в шині. Короткий сигнал
клаксона підтвердить, що код
ідентифікації був
синхронізований з цією шиною
та положенням колеса.
10. Перейдіть до переднього правого колеса і повторно
виконайте дії, вказані в пункті 9.
11. Перейдіть до заднього правого колеса і повторно виконайте дії,вказані в пункті 9.12. Перейдіть до заднього лівого колеса і повторіть дії, вказані у
пункті 9. Після цього двічі
пролунає звуковий сигнал, який
свідчить про те, що
розпізнавання
ідентифікаційного коду для
лівого заднього колеса
виконане. На цьому процедура синхронізації датчиків тиску в
шинах закінчується.
13. Вимкніть запалювання.
14. Встановіть для всіх чотирьох шин рекомендований
рівень тиску, вказаний на
табличці з інформацією про
шини.
15. Переконайтеся, що встановлене навантаження на
шини відповідає вибраному
тиску 3 100.
Глибина малюнка протектора
Регулярно перевіряйте глибину
малюнка протектора.Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм).
Положення цих індикаторів указано
позначками на боковій частині.

Догляд за автомобілем215Якщо спереду є більше
спрацювання ніж ззаду, поміняйте
місцями передні та задні колеса.
Переконайтеся, що після цього
напрямок руху коліс не змінився.
Шини втрачають вихідні якісні
характеристики (старіють), навіть
якщо вони не використовуються.
Рекомендуємо міняти шини кожні
шість років.
Заміна розміру шин та коліс
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після переходу на інший розмір
шин замініть ярлики з тиском у
шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Колісні ковпаки
Слід використовувати ковпаки ташини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс та шин.
У разі використання ковпаків та
шин, які не схвалено виробником, шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.
9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Автомобілі з легкосплавними
дисками: Під час монтажу сталевих колісних дисків гайками від
легкосплавних дисків, наприклад,
під час заміни на зимові шини,
колісні ковпаки не можна
встановити на сталеві легкосплавні диски.
Ланцюги для шин
Використовуйте ланцюги для шин
тільки на передніх колесах.

216Догляд за автомобілем9Попередження
Пошкодження може призвести
до розриву шини.
Ланцюги для шин дозволяється
використовувати на шинах
розміром 215/65 R16, 215/60 R17 та
215/55 R18.
Для шин розміром 215/65 R16
завжди використовуйте ланцюги з
дрібними ланками, що підходять
для позашляховиків і збільшують
протектор шини та бокові частини
не більше ніж на 9 мм (разом із
замком ланцюга).
Для шин розміром 215/60 R17 і
215/55 R18 використовуйте лише
спеціальні ланцюги протиковзання, дозволені для моделі Opel Mokka і
шин цих розмірів. За додатковою
інформацією звертайтеся до
майстерні.
Заборонено використовувати
ланцюги на тимчасовому
запасному колесі.
Комплект для ремонту
шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору не
можна усунути пошкодження шини
більше 4 мм або бокове
пошкодження шини.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Якщо у вас спущене колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню
передачу або встановіть селектор
у положення положення P.
Ремонтний комплект для шин
розташований на правому боці
заднього відділення.

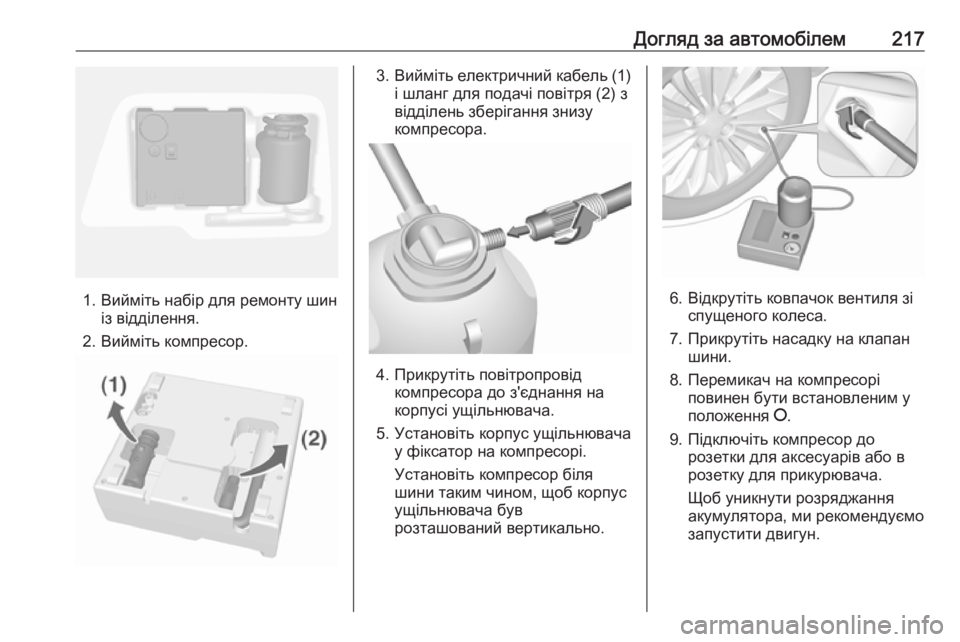

Догляд за автомобілем217
1. Вийміть набір для ремонту шиніз відділення.
2. Вийміть компресор.
3. Вийміть електричний кабель (1)
і шланг для подачі повітря (2) з
відділень зберігання знизу компресора.
4. Прикрутіть повітропровід компресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапан шини.
8. Перемикач на компресорі повинен бути встановленим у
положення J.
9. Підключіть компресор до розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.

218Догляд за автомобілем
10. Установіть кулісний перемикачна компресорі в положення I.
Шина наповнюється
ущільнювачем.
11. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
12. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
13. Вказаний рівень тиску в шинах досягається протягом
десяти хвилин. Тиск у шинах
3 246. Після досягнення
належного тиску в шинах
компресор вимикається.
Якщо протягом десяти хвилин
вказаного рівня тиску не
досягнуто, зніміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно під'єднайте набір для
ремонту шин і продовжуйте
процедуру заповнення
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу до майстерні.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Не користуйтеся компресором
більше 10 хвилин.
14. Зніміть набір для ремонту шин. Натисніть пристрій захоплення
на кронштейні, щоб зняти
корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
вільного місця під’єднання
корпусу ущільнювача. Це
запобігає протіканню
ущільнювача. Зберігайте набір
для ремонту шин у багажнику.
15. Усуньте надлишки ущільнювача за допомогою
тканини.
16. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
17. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині.
Приблизно через 10 км (але не
