OPEL MOKKA 2016 Betriebsanleitung (in German)

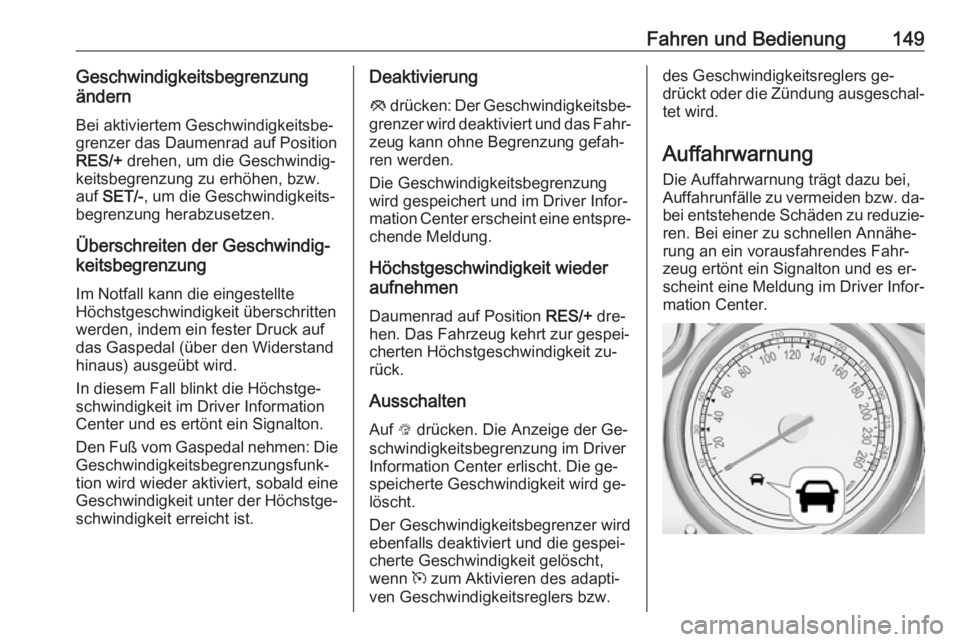

Fahren und Bedienung149Geschwindigkeitsbegrenzung
ändern
Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position
RES/+ drehen, um die Geschwindig‐
keitsbegrenzung zu erhöhen, bzw.
auf SET/- , um die Geschwindigkeits‐
begrenzung herabzusetzen.
Überschreiten der Geschwindig‐
keitsbegrenzung
Im Notfall kann die eingestellte
Höchstgeschwindigkeit überschritten
werden, indem ein fester Druck auf
das Gaspedal (über den Widerstand
hinaus) ausgeübt wird.
In diesem Fall blinkt die Höchstge‐
schwindigkeit im Driver Information
Center und es ertönt ein Signalton.
Den Fuß vom Gaspedal nehmen: Die
Geschwindigkeitsbegrenzungsfunk‐
tion wird wieder aktiviert, sobald eine
Geschwindigkeit unter der Höchstge‐
schwindigkeit erreicht ist.Deaktivierung
y drücken: Der Geschwindigkeitsbe‐
grenzer wird deaktiviert und das Fahr‐ zeug kann ohne Begrenzung gefah‐
ren werden.
Die Geschwindigkeitsbegrenzung
wird gespeichert und im Driver Infor‐
mation Center erscheint eine entspre‐
chende Meldung.
Höchstgeschwindigkeit wieder
aufnehmen
Daumenrad auf Position RES/+ dre‐
hen. Das Fahrzeug kehrt zur gespei‐
cherten Höchstgeschwindigkeit zu‐ rück.
Ausschalten
Auf L drücken. Die Anzeige der Ge‐
schwindigkeitsbegrenzung im Driver
Information Center erlischt. Die ge‐
speicherte Geschwindigkeit wird ge‐
löscht.
Der Geschwindigkeitsbegrenzer wird
ebenfalls deaktiviert und die gespei‐
cherte Geschwindigkeit gelöscht,
wenn m zum Aktivieren des adapti‐
ven Geschwindigkeitsreglers bzw.des Geschwindigkeitsreglers ge‐
drückt oder die Zündung ausgeschal‐ tet wird.
Auffahrwarnung
Die Auffahrwarnung trägt dazu bei,
Auffahrunfälle zu vermeiden bzw. da‐ bei entstehende Schäden zu reduzie‐
ren. Bei einer zu schnellen Annähe‐
rung an ein vorausfahrendes Fahr‐
zeug ertönt ein Signalton und es er‐
scheint eine Meldung im Driver Infor‐
mation Center.

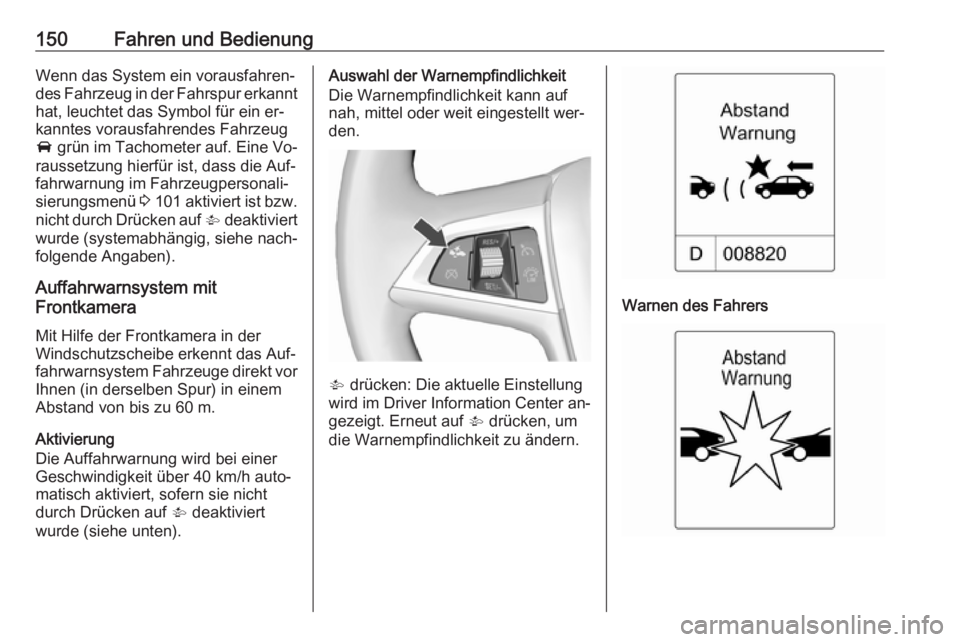

150Fahren und BedienungWenn das System ein vorausfahren‐des Fahrzeug in der Fahrspur erkannt hat, leuchtet das Symbol für ein er‐
kanntes vorausfahrendes Fahrzeug
A grün im Tachometer auf. Eine Vo‐
raussetzung hierfür ist, dass die Auf‐
fahrwarnung im Fahrzeugpersonali‐
sierungsmenü 3 101 aktiviert ist bzw.
nicht durch Drücken auf V deaktiviert
wurde (systemabhängig, siehe nach‐
folgende Angaben).
Auffahrwarnsystem mit
Frontkamera
Mit Hilfe der Frontkamera in der
Windschutzscheibe erkennt das Auf‐
fahrwarnsystem Fahrzeuge direkt vor
Ihnen (in derselben Spur) in einem
Abstand von bis zu 60 m.
Aktivierung
Die Auffahrwarnung wird bei einer
Geschwindigkeit über 40 km/h auto‐
matisch aktiviert, sofern sie nicht
durch Drücken auf V deaktiviert
wurde (siehe unten).Auswahl der Warnempfindlichkeit
Die Warnempfindlichkeit kann auf
nah, mittel oder weit eingestellt wer‐
den.
V drücken: Die aktuelle Einstellung
wird im Driver Information Center an‐ gezeigt. Erneut auf V drücken, um
die Warnempfindlichkeit zu ändern.
Warnen des Fahrers

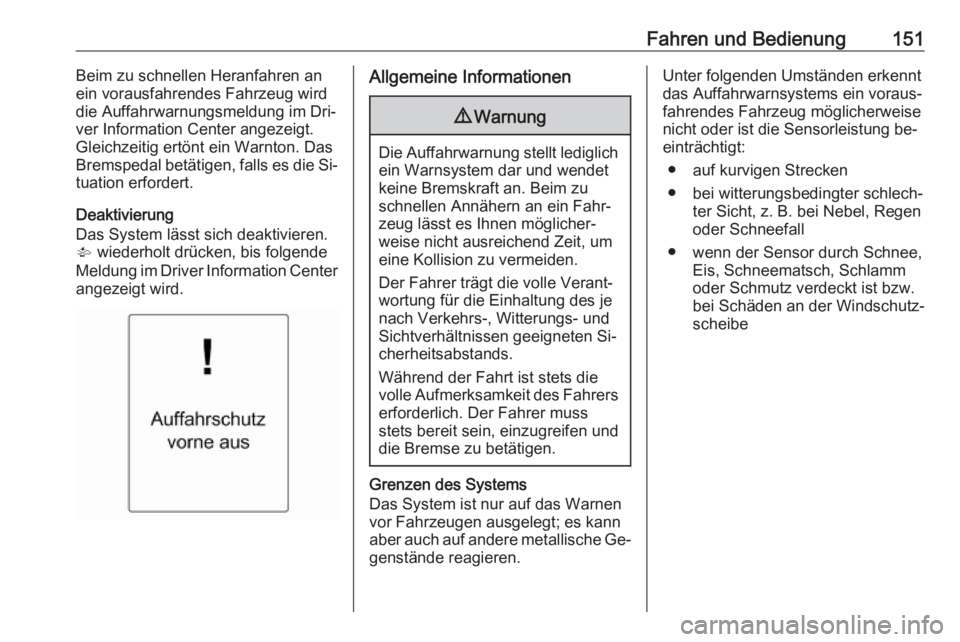

Fahren und Bedienung151Beim zu schnellen Heranfahren an
ein vorausfahrendes Fahrzeug wird
die Auffahrwarnungsmeldung im Dri‐
ver Information Center angezeigt.
Gleichzeitig ertönt ein Warnton. Das
Bremspedal betätigen, falls es die Si‐
tuation erfordert.
Deaktivierung
Das System lässt sich deaktivieren. V wiederholt drücken, bis folgende
Meldung im Driver Information Center angezeigt wird.Allgemeine Informationen9 Warnung
Die Auffahrwarnung stellt lediglich
ein Warnsystem dar und wendet
keine Bremskraft an. Beim zu
schnellen Annähern an ein Fahr‐
zeug lässt es Ihnen möglicher‐
weise nicht ausreichend Zeit, um
eine Kollision zu vermeiden.
Der Fahrer trägt die volle Verant‐
wortung für die Einhaltung des je
nach Verkehrs-, Witterungs- und
Sichtverhältnissen geeigneten Si‐
cherheitsabstands.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, einzugreifen und
die Bremse zu betätigen.
Grenzen des Systems
Das System ist nur auf das Warnen
vor Fahrzeugen ausgelegt; es kann
aber auch auf andere metallische Ge‐
genstände reagieren.
Unter folgenden Umständen erkennt
das Auffahrwarnsystems ein voraus‐
fahrendes Fahrzeug möglicherweise
nicht oder ist die Sensorleistung be‐
einträchtigt:
● auf kurvigen Strecken
● bei witterungsbedingter schlech‐ ter Sicht, z. B. bei Nebel, Regen
oder Schneefall
● wenn der Sensor durch Schnee, Eis, Schneematsch, Schlamm
oder Schmutz verdeckt ist bzw.
bei Schäden an der Windschutz‐ scheibe

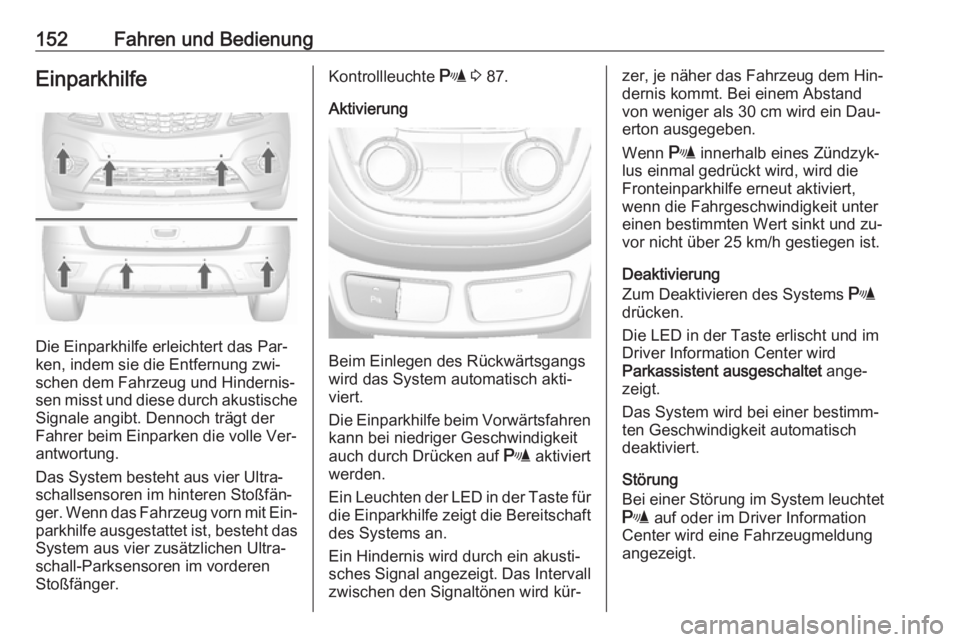

152Fahren und BedienungEinparkhilfe
Die Einparkhilfe erleichtert das Par‐
ken, indem sie die Entfernung zwi‐
schen dem Fahrzeug und Hindernis‐
sen misst und diese durch akustische Signale angibt. Dennoch trägt der
Fahrer beim Einparken die volle Ver‐
antwortung.
Das System besteht aus vier Ultra‐
schallsensoren im hinteren Stoßfän‐
ger. Wenn das Fahrzeug vorn mit Ein‐
parkhilfe ausgestattet ist, besteht das System aus vier zusätzlichen Ultra‐
schall-Parksensoren im vorderen
Stoßfänger.
Kontrollleuchte r 3 87.
Aktivierung
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Die Einparkhilfe beim Vorwärtsfahren
kann bei niedriger Geschwindigkeit
auch durch Drücken auf r aktiviert
werden.
Ein Leuchten der LED in der Taste für die Einparkhilfe zeigt die Bereitschaft
des Systems an.
Ein Hindernis wird durch ein akusti‐
sches Signal angezeigt. Das Intervall
zwischen den Signaltönen wird kür‐
zer, je näher das Fahrzeug dem Hin‐
dernis kommt. Bei einem Abstand
von weniger als 30 cm wird ein Dau‐ erton ausgegeben.
Wenn r innerhalb eines Zündzyk‐
lus einmal gedrückt wird, wird die
Fronteinparkhilfe erneut aktiviert,
wenn die Fahrgeschwindigkeit unter
einen bestimmten Wert sinkt und zu‐
vor nicht über 25 km/h gestiegen ist.
Deaktivierung
Zum Deaktivieren des Systems r
drücken.
Die LED in der Taste erlischt und im
Driver Information Center wird
Parkassistent ausgeschaltet ange‐
zeigt.
Das System wird bei einer bestimm‐
ten Geschwindigkeit automatisch
deaktiviert.
Störung
Bei einer Störung im System leuchtet
r auf oder im Driver Information
Center wird eine Fahrzeugmeldung
angezeigt.

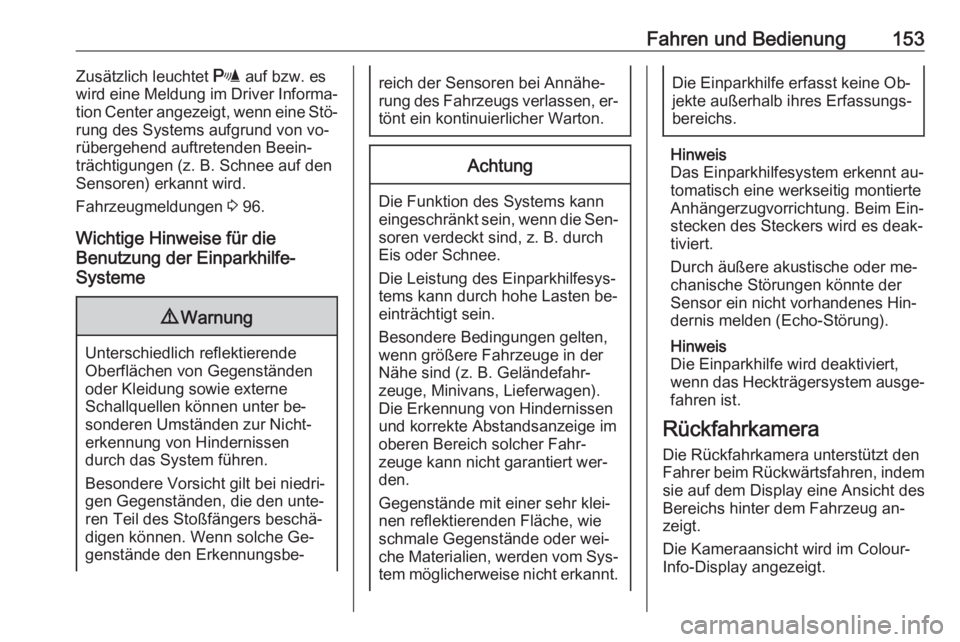

Fahren und Bedienung153Zusätzlich leuchtet r auf bzw. es
wird eine Meldung im Driver Informa‐
tion Center angezeigt, wenn eine Stö‐ rung des Systems aufgrund von vo‐
rübergehend auftretenden Beein‐
trächtigungen (z. B. Schnee auf den
Sensoren) erkannt wird.
Fahrzeugmeldungen 3 96.
Wichtige Hinweise für die
Benutzung der Einparkhilfe-
Systeme9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können. Wenn solche Ge‐
genstände den Erkennungsbe‐
reich der Sensoren bei Annähe‐
rung des Fahrzeugs verlassen, er‐ tönt ein kontinuierlicher Warton.Achtung
Die Funktion des Systems kanneingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder wei‐
che Materialien, werden vom Sys‐ tem möglicherweise nicht erkannt.
Die Einparkhilfe erfasst keine Ob‐
jekte außerhalb ihres Erfassungs‐
bereichs.
Hinweis
Das Einparkhilfesystem erkennt au‐
tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐
tiviert.
Durch äußere akustische oder me‐
chanische Störungen könnte der
Sensor ein nicht vorhandenes Hin‐
dernis melden (Echo-Störung).
Hinweis
Die Einparkhilfe wird deaktiviert,
wenn das Heckträgersystem ausge‐ fahren ist.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem
sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.

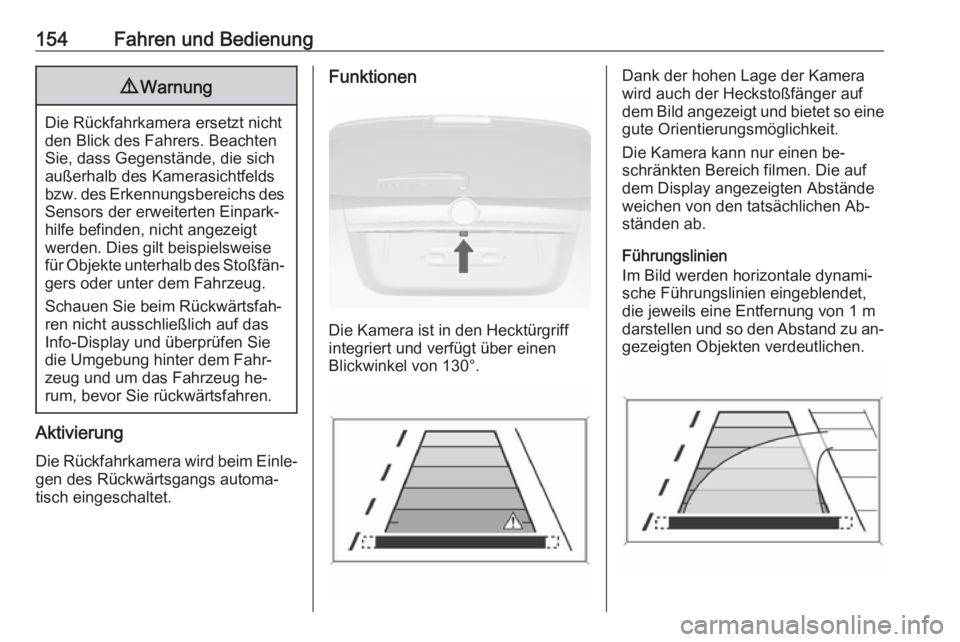

154Fahren und Bedienung9Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Aktivierung
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Funktionen
Die Kamera ist in den Hecktürgriff
integriert und verfügt über einen
Blickwinkel von 130°.
Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Die Kamera kann nur einen be‐
schränkten Bereich filmen. Die auf
dem Display angezeigten Abstände
weichen von den tatsächlichen Ab‐
ständen ab.
Führungslinien
Im Bild werden horizontale dynami‐
sche Führungslinien eingeblendet, die jeweils eine Entfernung von 1 m
darstellen und so den Abstand zu an‐ gezeigten Objekten verdeutlichen.

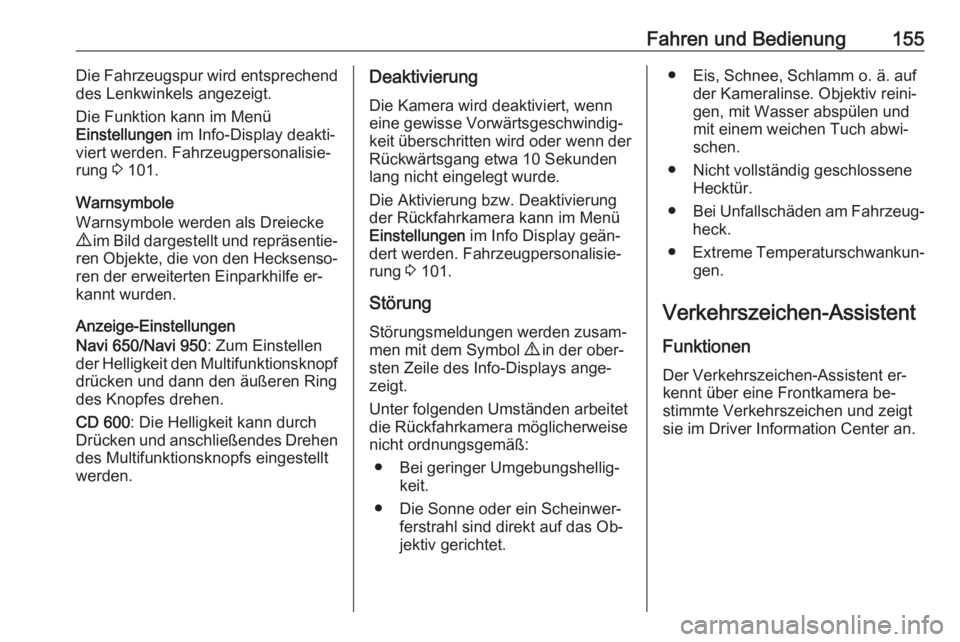

Fahren und Bedienung155Die Fahrzeugspur wird entsprechend
des Lenkwinkels angezeigt.
Die Funktion kann im Menü
Einstellungen im Info-Display deakti‐
viert werden. Fahrzeugpersonalisie‐ rung 3 101.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe er‐
kannt wurden.
Anzeige-Einstellungen
Navi 650/Navi 950 : Zum Einstellen
der Helligkeit den Multifunktionsknopf
drücken und dann den äußeren Ring
des Knopfes drehen.
CD 600 : Die Helligkeit kann durch
Drücken und anschließendes Drehen des Multifunktionsknopfs eingestellt
werden.Deaktivierung
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Aktivierung bzw. Deaktivierung
der Rückfahrkamera kann im Menü
Einstellungen im Info Display geän‐
dert werden. Fahrzeugpersonalisie‐
rung 3 101.
Störung Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Bei geringer Umgebungshellig‐ keit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das Ob‐
jektiv gerichtet.● Eis, Schnee, Schlamm o. ä. auf der Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Nicht vollständig geschlossene Hecktür.
● Bei Unfallschäden am Fahrzeug‐
heck.
● Extreme Temperaturschwankun‐
gen.

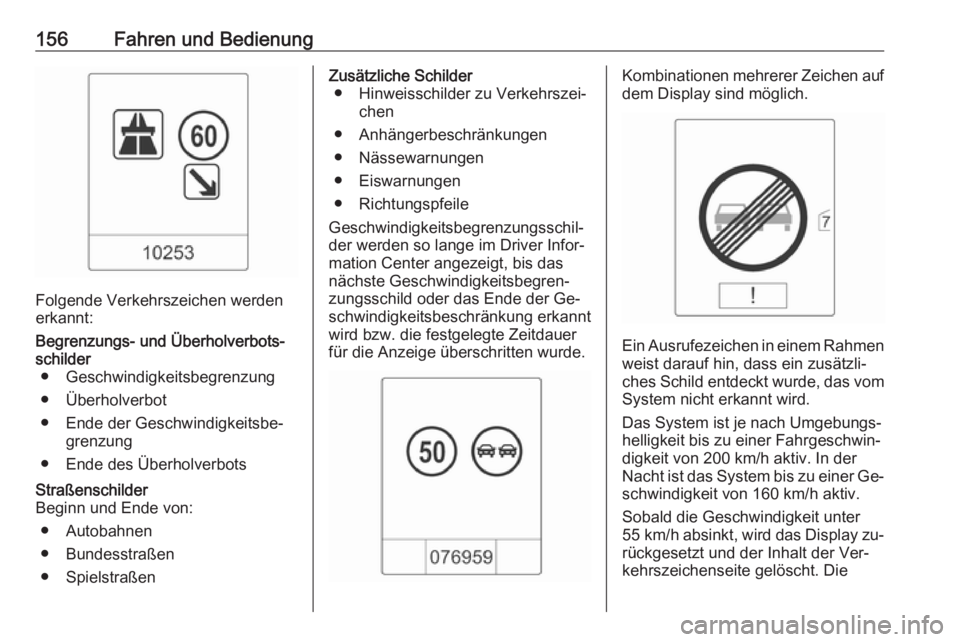

Verkehrszeichen-Assistent
Funktionen Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.

156Fahren und Bedienung
Folgende Verkehrszeichen werden
erkannt:
Begrenzungs- und Überholverbots‐
schilder ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenschilder
Beginn und Ende von:
● Autobahnen
● Bundesstraßen
● SpielstraßenZusätzliche Schilder ● Hinweisschilder zu Verkehrszei‐ chen
● Anhängerbeschränkungen
● Nässewarnungen
● Eiswarnungen
● Richtungspfeile
Geschwindigkeitsbegrenzungsschil‐
der werden so lange im Driver Infor‐
mation Center angezeigt, bis das
nächste Geschwindigkeitsbegren‐
zungsschild oder das Ende der Ge‐
schwindigkeitsbeschränkung erkannt
wird bzw. die festgelegte Zeitdauer
für die Anzeige überschritten wurde.Kombinationen mehrerer Zeichen auf
dem Display sind möglich.
Ein Ausrufezeichen in einem Rahmen weist darauf hin, dass ein zusätzli‐
ches Schild entdeckt wurde, das vom
System nicht erkannt wird.
Das System ist je nach Umgebungs‐
helligkeit bis zu einer Fahrgeschwin‐ digkeit von 200 km/h aktiv. In der
Nacht ist das System bis zu einer Ge‐ schwindigkeit von 160 km/h aktiv.
Sobald die Geschwindigkeit unter
55 km/h absinkt, wird das Display zu‐
rückgesetzt und der Inhalt der Ver‐
kehrszeichenseite gelöscht. Die

Fahren und Bedienung157nächste erkannte
Geschwindigkeitsangabe wird ange‐
zeigt.
Displayanzeige
Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
Driver Information Center angezeigt,
die mit dem Einstellrädchen am Blink‐
erhebel ausgewählt wird 3 90.
War eine andere Funktion im Driver
Information Center ausgewählt und
wird dann erneut die Seite
Verkehrszeichenerkennung aufgeru‐
fen, so wird das zuletzt erkannte Ver‐ kehrszeichen angezeigt.
Wenn das System die Verkehrszei‐
chenseite gelöscht hat, wird das fol‐
gende Symbol angezeigt:
Der Inhalt der Verkehrszeichenseite
lässt sich während der Fahrt auch
durch längeres Drücken auf
SET/CLR am Blinkerhebel löschen.
Popup-Funktion
Geschwindigkeitsbegrenzungen und
Überholverbote werden als Popup‐
meldungen auf jeder Seite im Driver
Information Center angezeigt.

158Fahren und Bedienung
Die Popup-Funktion kann auf der
Verkehrszeichenseite durch Drücken
von SET/CLR auf dem Blinkerhebel
deaktiviert werden.
Bei angezeigter Einstellungsseite
Aus auswählen, um die Popup-Funk‐
tion auszuschalten. Durch Auswahl
von An wird sie wieder eingeschaltet.
Beim Einschalten der Zündung wird
die Popup-Funktion deaktiviert.
Die Popup-Anzeige wird etwa
acht Sekunden lang im Driver Infor‐
mation Center angezeigt.
Störung Das Verkehrszeichen-Assistenzsys‐
tem funktioniert in folgenden Fällen
nicht einwandfrei:
● Die Windschutzscheibe ist im Be‐
reich der Frontkamera nicht sau‐
ber.
● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer
zu erkennen.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten. In diesem Fall
wird TSM Fehler schlechtes
Wetter im Display angezeigt.● Verkehrszeichen sind falsch auf‐
gestellt oder beschädigt.
● Die Verkehrsschilder entspre‐ chen nicht dem Wiener Überein‐
kommen über Straßenverkehrs‐
zeichen.Achtung
Das System soll dem Fahrer in‐
nerhalb eines festgelegten Ge‐
schwindigkeitsbereichs bei der Er‐
kennung bestimmter Verkehrszei‐
chen helfen. Verkehrszeichen, die nicht vom System angezeigt wer‐
den, dürfen nicht ignoriert werden.
Das System erkennt nur die her‐ kömmlichen Verkehrszeichen, die
den Anfang oder das Ende einer
Geschwindigkeitsbegrenzung an‐
zeigen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐ ten.
Die Fahrgeschwindigkeit immer
den Straßenverhältnissen anpas‐
sen.
