OPEL MOKKA 2016 Betriebsanleitung (in German)

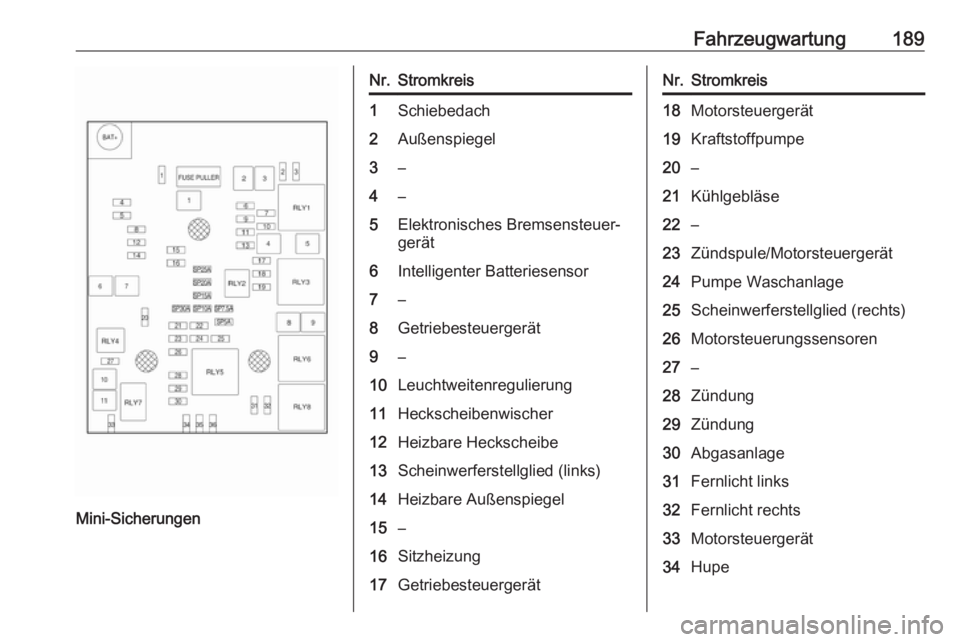

Fahrzeugwartung189
Mini-Sicherungen
Nr.Stromkreis1Schiebedach2Außenspiegel3–4–5Elektronisches Bremsensteuer‐gerät6Intelligenter Batteriesensor7–8Getriebesteuergerät9–10Leuchtweitenregulierung11Heckscheibenwischer12Heizbare Heckscheibe13Scheinwerferstellglied (links)14Heizbare Außenspiegel15–16Sitzheizung17GetriebesteuergerätNr.Stromkreis18Motorsteuergerät19Kraftstoffpumpe20–21Kühlgebläse22–23Zündspule/Motorsteuergerät24Pumpe Waschanlage25Scheinwerferstellglied (rechts)26Motorsteuerungssensoren27–28Zündung29Zündung30Abgasanlage31Fernlicht links32Fernlicht rechts33Motorsteuergerät34Hupe

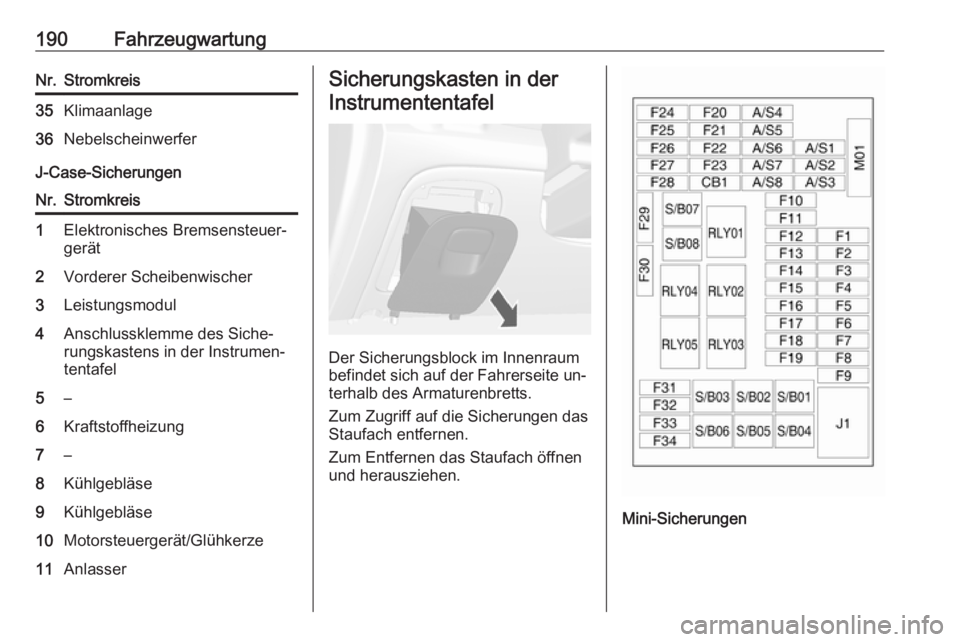

190FahrzeugwartungNr.Stromkreis35Klimaanlage36Nebelscheinwerfer
J-Case-Sicherungen
Nr.Stromkreis1Elektronisches Bremsensteuer‐
gerät2Vorderer Scheibenwischer3Leistungsmodul4Anschlussklemme des Siche‐
rungskastens in der Instrumen‐
tentafel5–6Kraftstoffheizung7–8Kühlgebläse9Kühlgebläse10Motorsteuergerät/Glühkerze11AnlasserSicherungskasten in der
Instrumententafel
Der Sicherungsblock im Innenraum
befindet sich auf der Fahrerseite un‐
terhalb des Armaturenbretts.
Zum Zugriff auf die Sicherungen das
Staufach entfernen.
Zum Entfernen das Staufach öffnen
und herausziehen.
Mini-Sicherungen

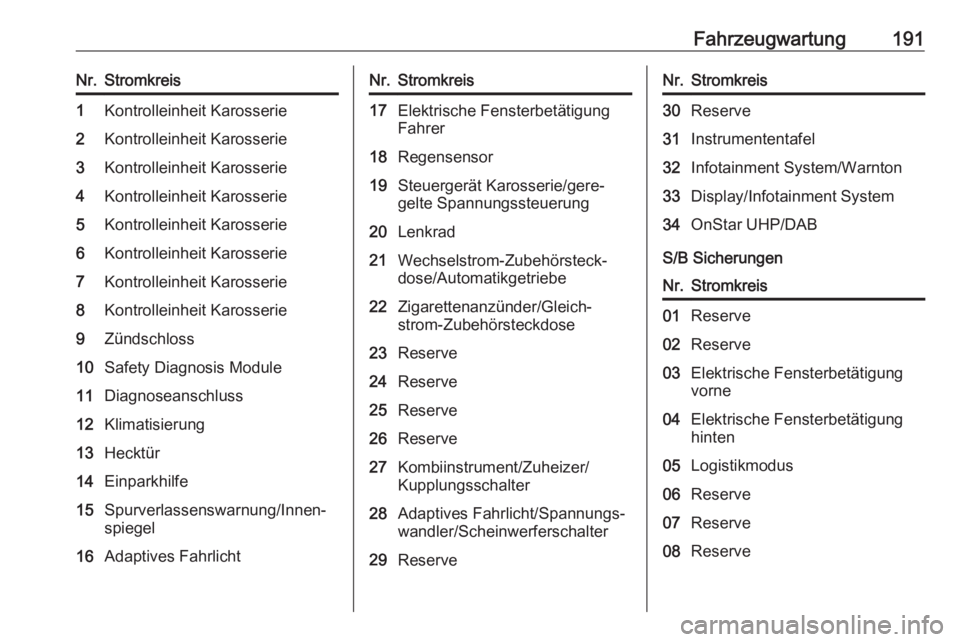

Fahrzeugwartung191Nr.Stromkreis1Kontrolleinheit Karosserie2Kontrolleinheit Karosserie3Kontrolleinheit Karosserie4Kontrolleinheit Karosserie5Kontrolleinheit Karosserie6Kontrolleinheit Karosserie7Kontrolleinheit Karosserie8Kontrolleinheit Karosserie9Zündschloss10Safety Diagnosis Module11Diagnoseanschluss12Klimatisierung13Hecktür14Einparkhilfe15Spurverlassenswarnung/Innen‐
spiegel16Adaptives FahrlichtNr.Stromkreis17Elektrische Fensterbetätigung
Fahrer18Regensensor19Steuergerät Karosserie/gere‐
gelte Spannungssteuerung20Lenkrad21Wechselstrom-Zubehörsteck‐
dose/Automatikgetriebe22Zigarettenanzünder/Gleich‐
strom-Zubehörsteckdose23Reserve24Reserve25Reserve26Reserve27Kombiinstrument/Zuheizer/
Kupplungsschalter28Adaptives Fahrlicht/Spannungs‐
wandler/Scheinwerferschalter29ReserveNr.Stromkreis30Reserve31Instrumententafel32Infotainment System/Warnton33Display/Infotainment System34OnStar UHP/DAB
S/B Sicherungen
Nr.Stromkreis01Reserve02Reserve03Elektrische Fensterbetätigung vorne04Elektrische Fensterbetätigung
hinten05Logistikmodus06Reserve07Reserve08Reserve

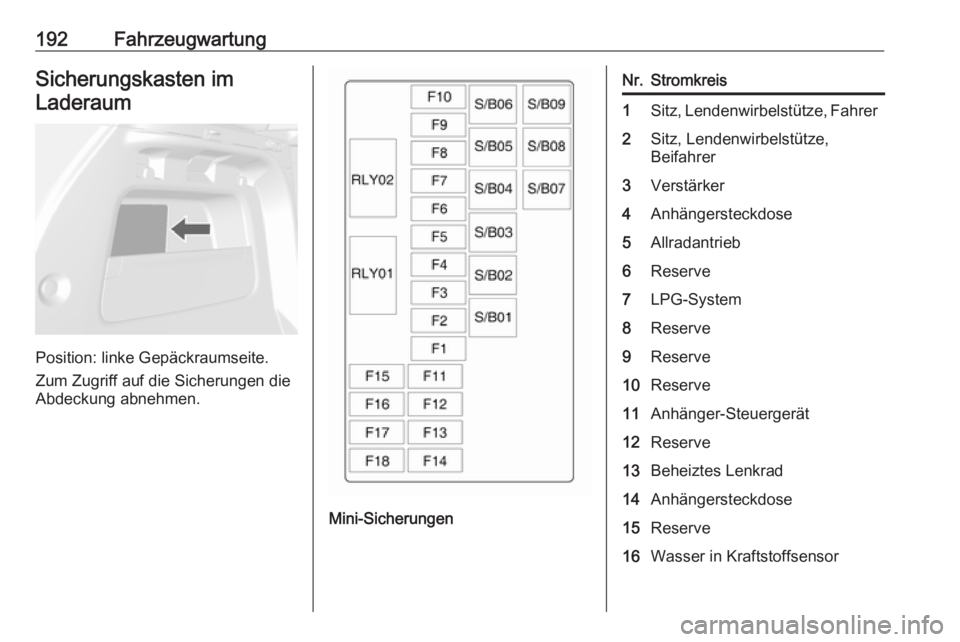

192FahrzeugwartungSicherungskasten imLaderaum
Position: linke Gepäckraumseite.
Zum Zugriff auf die Sicherungen die
Abdeckung abnehmen.
Mini-Sicherungen
Nr.Stromkreis1Sitz, Lendenwirbelstütze, Fahrer2Sitz, Lendenwirbelstütze,
Beifahrer3Verstärker4Anhängersteckdose5Allradantrieb6Reserve7LPG-System8Reserve9Reserve10Reserve11Anhänger-Steuergerät12Reserve13Beheiztes Lenkrad14Anhängersteckdose15Reserve16Wasser in Kraftstoffsensor

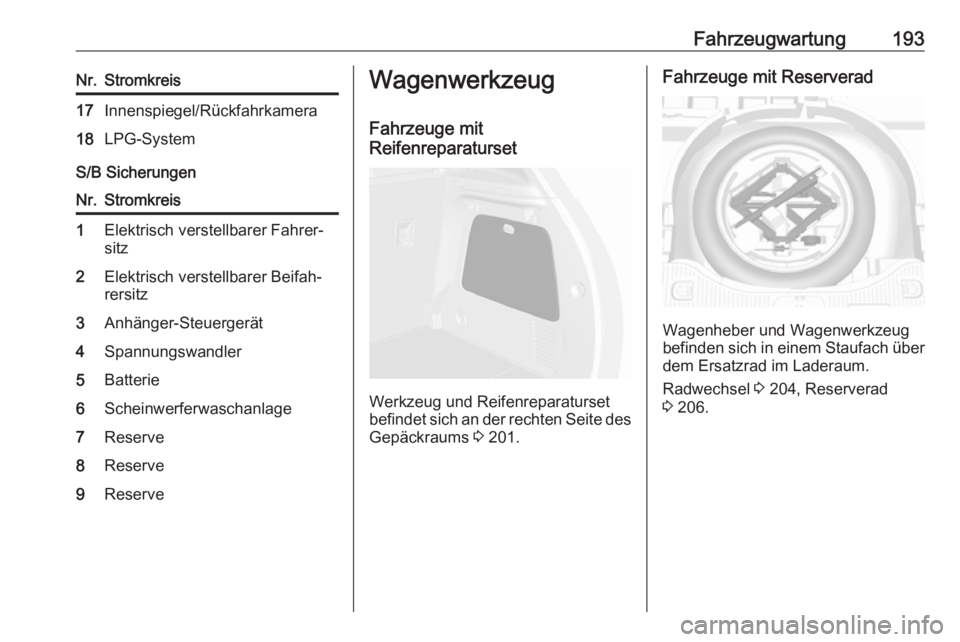

Fahrzeugwartung193Nr.Stromkreis17Innenspiegel/Rückfahrkamera18LPG-System
S/B Sicherungen
Nr.Stromkreis1Elektrisch verstellbarer Fahrer‐sitz2Elektrisch verstellbarer Beifah‐
rersitz3Anhänger-Steuergerät4Spannungswandler5Batterie6Scheinwerferwaschanlage7Reserve8Reserve9ReserveWagenwerkzeug
Fahrzeuge mit
Reifenreparaturset
Werkzeug und Reifenreparaturset
befindet sich an der rechten Seite des Gepäckraums 3 201.
Fahrzeuge mit Reserverad
Wagenheber und Wagenwerkzeug
befinden sich in einem Staufach über
dem Ersatzrad im Laderaum.
Radwechsel 3 204, Reserverad
3 206.

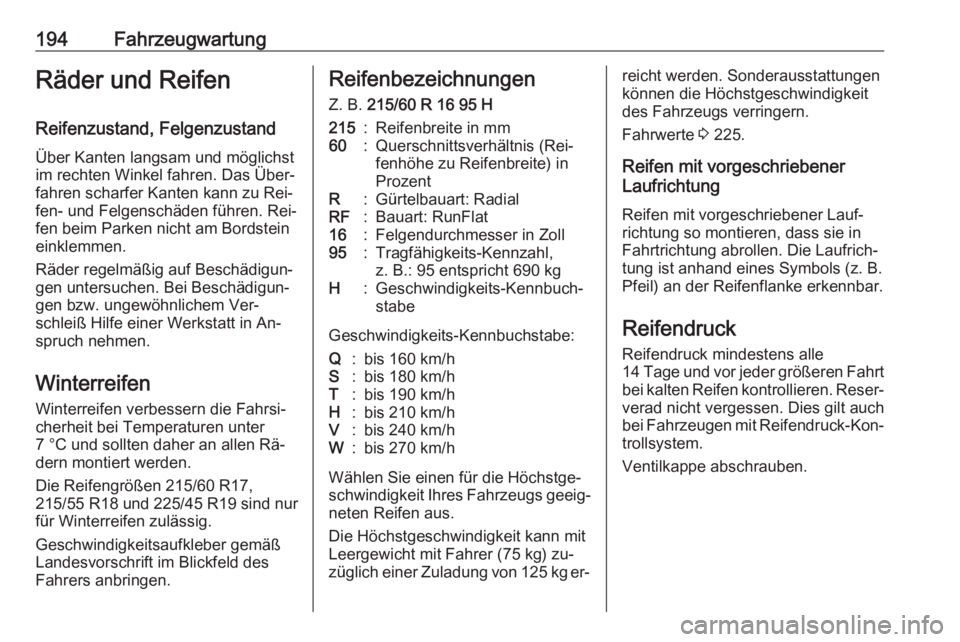

194FahrzeugwartungRäder und ReifenReifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Winterreifen Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen Rä‐
dern montiert werden.
Die Reifengrößen 215/60 R17,
215/55 R18 und 225/45 R19 sind nur
für Winterreifen zulässig.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.Reifenbezeichnungen
Z. B. 215/60 R 16 95 H215:Reifenbreite in mm60:Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in
ProzentR:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg) zu‐
züglich einer Zuladung von 125 kg er‐
reicht werden. Sonderausstattungen
können die Höchstgeschwindigkeit
des Fahrzeugs verringern.
Fahrwerte 3 225.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐ tung ist anhand eines Symbols (z. B.Pfeil) an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-Kon‐
trollsystem.
Ventilkappe abschrauben.

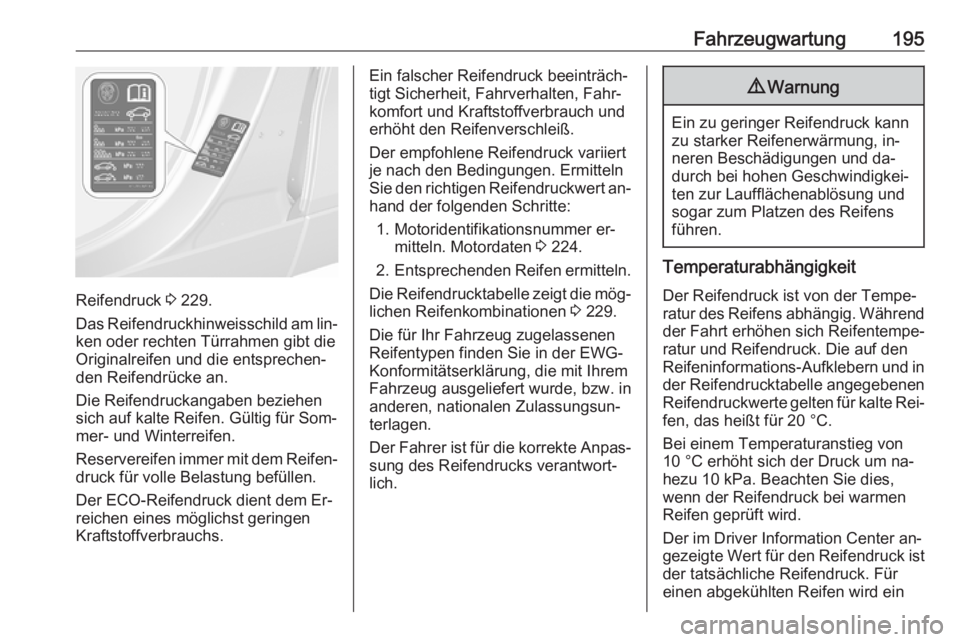

Fahrzeugwartung195
Reifendruck 3 229.
Das Reifendruckhinweisschild am lin‐
ken oder rechten Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem Er‐
reichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert an‐
hand der folgenden Schritte:
1. Motoridentifikationsnummer er‐ mitteln. Motordaten 3 224.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die mög‐ lichen Reifenkombinationen 3 229.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in
der Reifendrucktabelle angegebenen Reifendruckwerte gelten für kalte Rei‐
fen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um na‐
hezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Der im Driver Information Center an‐
gezeigte Wert für den Reifendruck ist
der tatsächliche Reifendruck. Für
einen abgekühlten Reifen wird ein

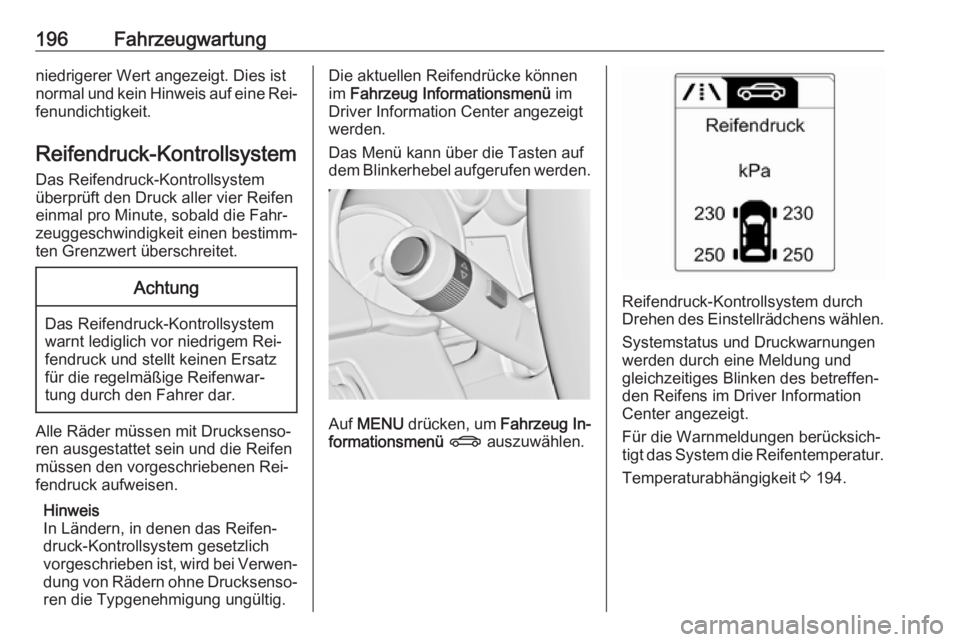

196Fahrzeugwartungniedrigerer Wert angezeigt. Dies istnormal und kein Hinweis auf eine Rei‐ fenundichtigkeit.
Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem Rei‐ fendruck und stellt keinen Ersatzfür die regelmäßige Reifenwar‐
tung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen Rei‐
fendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐ ren die Typgenehmigung ungültig.
Die aktuellen Reifendrücke können
im Fahrzeug Informationsmenü im
Driver Information Center angezeigt
werden.
Das Menü kann über die Tasten auf
dem Blinkerhebel aufgerufen werden.
Auf MENU drücken, um Fahrzeug In‐
formationsmenü X auszuwählen.
Reifendruck-Kontrollsystem durch
Drehen des Einstellrädchens wählen.
Systemstatus und Druckwarnungen
werden durch eine Meldung und gleichzeitiges Blinken des betreffen‐
den Reifens im Driver Information
Center angezeigt.
Für die Warnmeldungen berücksich‐ tigt das System die Reifentemperatur.
Temperaturabhängigkeit 3 194.

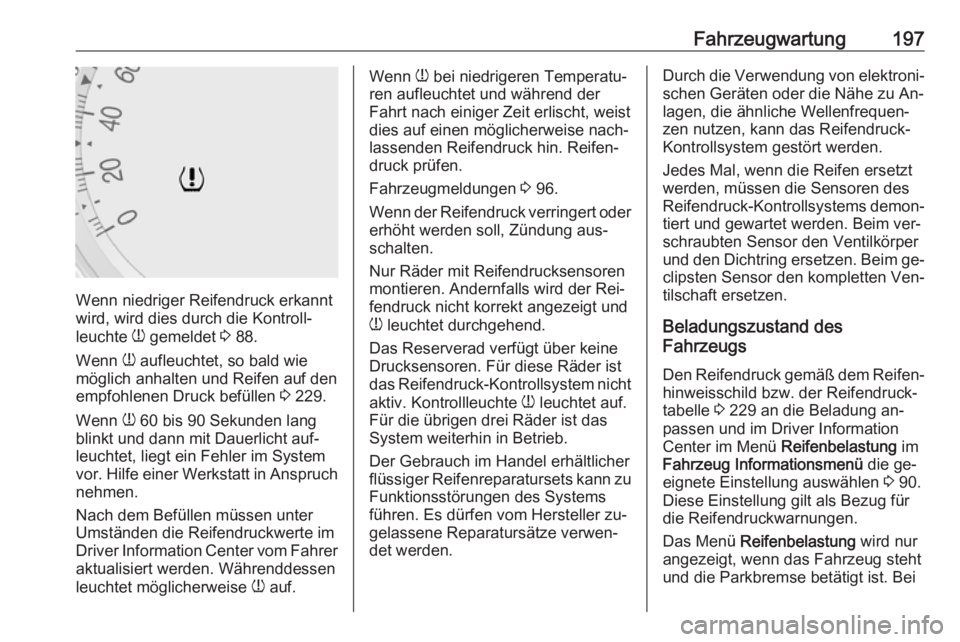

Fahrzeugwartung197
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 88.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 229.
Wenn w 60 bis 90 Sekunden lang
blinkt und dann mit Dauerlicht auf‐
leuchtet, liegt ein Fehler im System
vor. Hilfe einer Werkstatt in Anspruch nehmen.
Nach dem Befüllen müssen unter
Umständen die Reifendruckwerte im
Driver Information Center vom Fahrer
aktualisiert werden. Währenddessen
leuchtet möglicherweise w auf.
Wenn
w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt, weist
dies auf einen möglicherweise nach‐
lassenden Reifendruck hin. Reifen‐
druck prüfen.
Fahrzeugmeldungen 3 96.
Wenn der Reifendruck verringert oder
erhöht werden soll, Zündung aus‐
schalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der Rei‐
fendruck nicht korrekt angezeigt und
w leuchtet durchgehend.
Das Reserverad verfügt über keine
Drucksensoren. Für diese Räder ist
das Reifendruck-Kontrollsystem nicht
aktiv. Kontrollleuchte w leuchtet auf.
Für die übrigen drei Räder ist das
System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller zu‐
gelassene Reparatursätze verwen‐
det werden.Durch die Verwendung von elektroni‐ schen Geräten oder die Nähe zu An‐
lagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Beim ver‐
schraubten Sensor den Ventilkörper
und den Dichtring ersetzen. Beim ge‐ clipsten Sensor den kompletten Ven‐
tilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 229 an die Beladung an‐
passen und im Driver Information
Center im Menü Reifenbelastung im
Fahrzeug Informationsmenü die ge‐
eignete Einstellung auswählen 3 90.
Diese Einstellung gilt als Bezug für
die Reifendruckwarnungen.
Das Menü Reifenbelastung wird nur
angezeigt, wenn das Fahrzeug steht
und die Parkbremse betätigt ist. Bei

198FahrzeugwartungFahrzeugen mit Automatikgetriebe
muss sich der Wählhebel in Stellung
P befinden.
Auswählen:
● Leicht für Komfort-Reifendruck
mit bis zu 3 Insassen
● Eco für Eco-Reifendruck mit bis
zu 3 Insassen
● Max bei voller Beladung
Anpassung der
Reifendrucksensoren
Jeder Reifendrucksensor hat einen
einmaligen Identifizierungscode.
Nach dem Umsetzen der Räder, dem Austausch des kompletten Radsat‐
zes oder einzelner oder mehrerer
Reifendrucksensoren muss der Iden‐
tifizierungscode an die neue Radpo‐
sition angepasst werden. Die Reifen‐
drucksensor-Anpassung ist auch
nach dem Ersetzen eines Reserve‐
rades durch ein Laufrad mit Reifen‐ drucksensor durchzuführen.
Die Störungsanzeige w und die
Warnmeldung oder der Code sollten beim nächsten Zündzyklus erlö‐
schen. Die Sensoren werden mit
einem Anlernwerkzeug in dieser Rei‐ fenfolge an die Radpositionen ange‐
passt: linkes Vorderrad, rechtes Vor‐
derrad, rechtes Hinterrad, linkes Hin‐
terrad. Der Blinker an der jeweils ak‐
tiven Position leuchtet auf, bis der
Sensor neu abgestimmt ist.
Wenden Sie sich zwecks Wartung oder Erwerb eines Anlernwerkzeugs
an eine Werkstatt. Die Abstimmung
der ersten Radposition dauert zwei
Minuten, die Abstimmung aller vier
Radpositionen insgesamt fünf Minu‐
ten. Wenn der Vorgang länger dauert,
wird die Abstimmung abgebrochen
und Sie müssen wieder von vorne be‐
ginnen.Zum Anpassen der Reifendrucksen‐
soren gehören:
1. Die Parkbremse anziehen.
2. Zündung einschalten.
3. Bei Fahrzeugen mit Automatikge‐
triebe den Wählhebel in Stellung
P bringen.
Bei Fahrzeugen mit Schaltge‐
triebe: Leerlauf einlegen.
4. Durch Drücken von MENU am
Blinkerhebel das Fahrzeug Infor‐
mationsmenü im Driver Informa‐
tion Center anwählen.
5. Blättern Sie mit dem Daumenrad zum Reifendruckmenü.
6. Auf SET/CLR drücken, um den
Sensorabgleich zu starten. Eine
Meldung wird eingeblendet, die
eine Bestätigung des Vorgangs
anfordert.
7. Erneut auf SET/CLR drücken, um
die Auswahl zu bestätigen. Zwei
Huptöne bestätigen, dass sich der Empfänger im Anlernmodus be‐
findet.
8. Mit dem linken Vorderrad begin‐ nen.
