OPEL MOKKA 2016 Betriebsanleitung (in German)

Fahrzeugwartung179Fahrzeugbatterie laden9Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt wer‐
den.
Starthilfe 3 208.

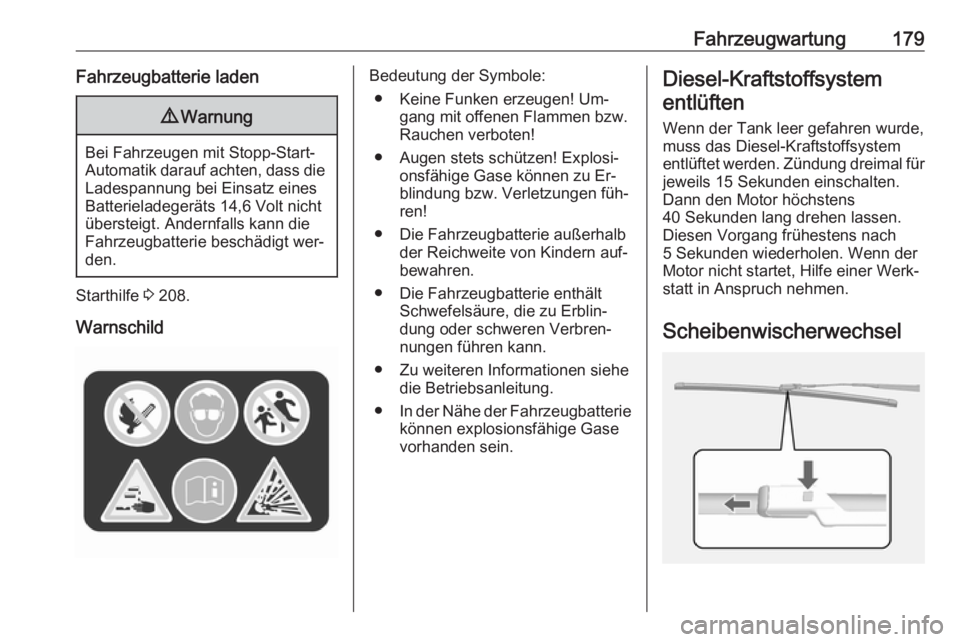

Warnschild
Bedeutung der Symbole: ● Keine Funken erzeugen! Um‐ gang mit offenen Flammen bzw.
Rauchen verboten!
● Augen stets schützen! Explosi‐ onsfähige Gase können zu Er‐
blindung bzw. Verletzungen füh‐
ren!
● Die Fahrzeugbatterie außerhalb der Reichweite von Kindern auf‐
bewahren.
● Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblin‐
dung oder schweren Verbren‐
nungen führen kann.
● Zu weiteren Informationen siehe die Betriebsanleitung.
● In der Nähe der Fahrzeugbatterie
können explosionsfähige Gase
vorhanden sein.Diesel-Kraftstoffsystem
entlüften
Wenn der Tank leer gefahren wurde,
muss das Diesel-Kraftstoffsystem
entlüftet werden. Zündung dreimal für
jeweils 15 Sekunden einschalten.
Dann den Motor höchstens
40 Sekunden lang drehen lassen.
Diesen Vorgang frühestens nach
5 Sekunden wiederholen. Wenn der
Motor nicht startet, Hilfe einer Werk‐
statt in Anspruch nehmen.
Scheibenwischerwechsel

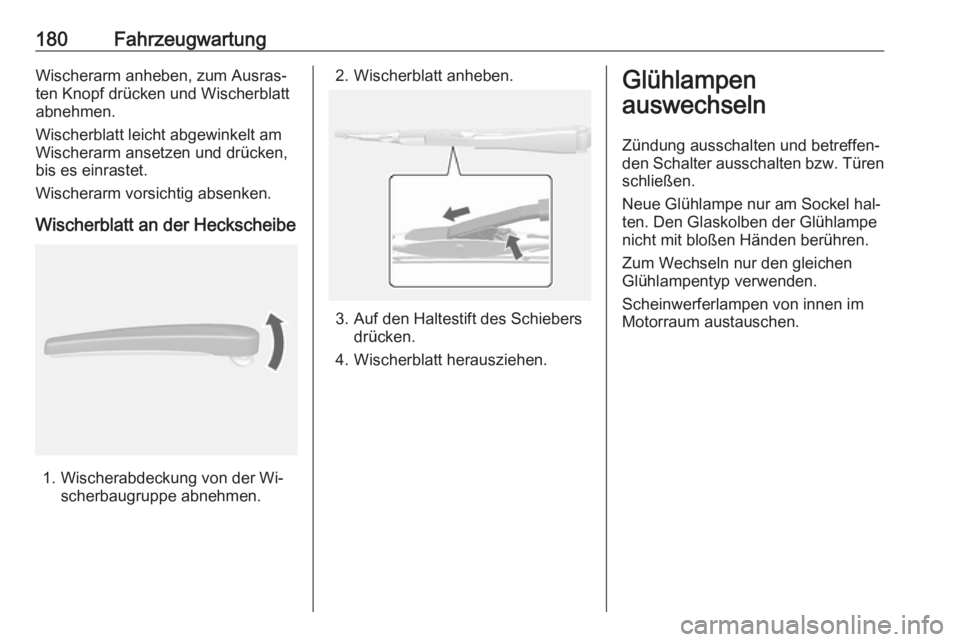

180FahrzeugwartungWischerarm anheben, zum Ausras‐
ten Knopf drücken und Wischerblatt
abnehmen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Wischerblatt an der Heckscheibe
1. Wischerabdeckung von der Wi‐ scherbaugruppe abnehmen.
2. Wischerblatt anheben.
3. Auf den Haltestift des Schiebersdrücken.
4. Wischerblatt herausziehen.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐ den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel hal‐
ten. Den Glaskolben der Glühlampe
nicht mit bloßen Händen berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.

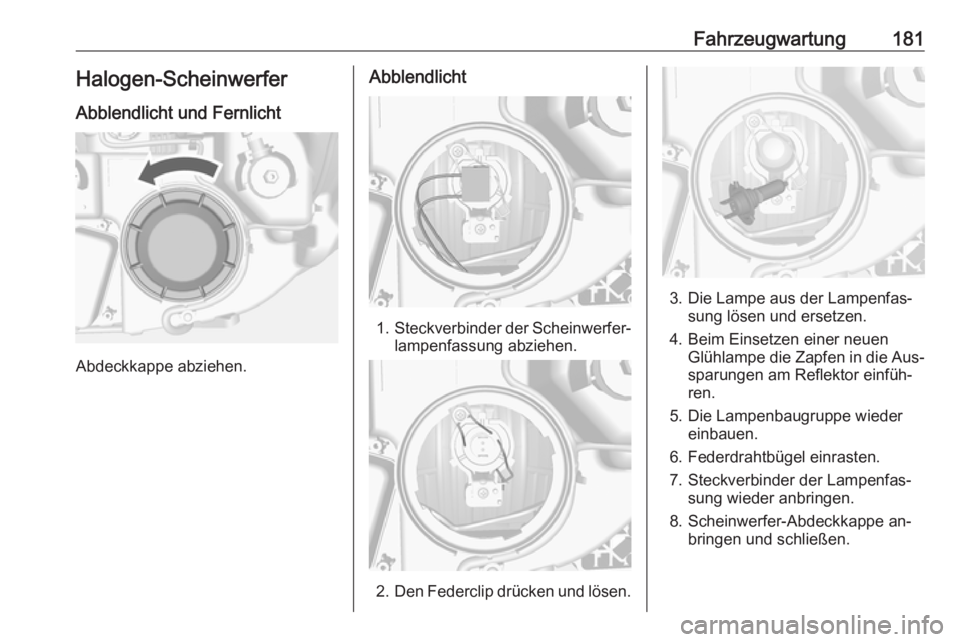

Fahrzeugwartung181Halogen-Scheinwerfer
Abblendlicht und Fernlicht
Abdeckkappe abziehen.
Abblendlicht
1. Steckverbinder der Scheinwerfer‐
lampenfassung abziehen.
2. Den Federclip drücken und lösen.
3. Die Lampe aus der Lampenfas‐
sung lösen und ersetzen.
4. Beim Einsetzen einer neuen Glühlampe die Zapfen in die Aus‐
sparungen am Reflektor einfüh‐
ren.
5. Die Lampenbaugruppe wieder einbauen.
6. Federdrahtbügel einrasten.
7. Steckverbinder der Lampenfas‐ sung wieder anbringen.
8. Scheinwerfer-Abdeckkappe an‐ bringen und schließen.

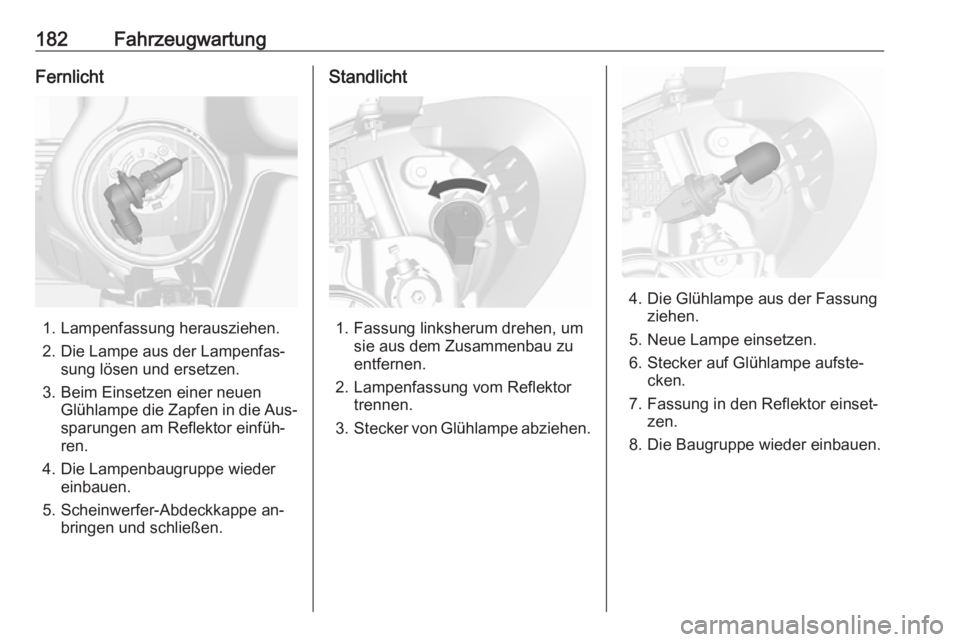

182FahrzeugwartungFernlicht
1. Lampenfassung herausziehen.
2. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
3. Beim Einsetzen einer neuen Glühlampe die Zapfen in die Aus‐
sparungen am Reflektor einfüh‐
ren.
4. Die Lampenbaugruppe wieder einbauen.
5. Scheinwerfer-Abdeckkappe an‐ bringen und schließen.
Standlicht
1. Fassung linksherum drehen, um sie aus dem Zusammenbau zu
entfernen.
2. Lampenfassung vom Reflektor trennen.
3. Stecker von Glühlampe abziehen.
4. Die Glühlampe aus der Fassung
ziehen.
5. Neue Lampe einsetzen.
6. Stecker auf Glühlampe aufste‐ cken.
7. Fassung in den Reflektor einset‐ zen.
8. Die Baugruppe wieder einbauen.

Fahrzeugwartung183Xenon-Scheinwerfer9Gefahr
Xenon-Scheinwerfer arbeiten
unter sehr hoher Spannung. Nicht berühren. Lampenwechsel voneiner Werkstatt durchführen las‐
sen.
Kurvenlicht
1. Schutzabdeckung entfernen.
2. Lampenfassung herausziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Beim Einsetzen einer neuenGlühlampe die Zapfen in die Aus‐
sparungen am Reflektor einfüh‐
ren.
5. Die Lampenbaugruppe wieder einbauen.
6. Scheinwerfer-Abdeckkappe an‐ bringen und schließen.
Nebelscheinwerfer
Die Lampen sind von der Fahrzeug‐
unterseite her zugänglich

184Fahrzeugwartung1. Das entsprechende Rad nach in‐nen drehen, um besseren Zugriff
zu erhalten. Die drei Torxschrau‐
ben außen am Radkasten entfer‐
nen. Wagenwerkzeug 3 193.
2. Den Radkasteneinsatz ziehen und halten, um Zugriff auf die
Glühlampenfassung zu erhalten.
3. Die Halterippe (1) nach außen ziehen und den Steckverbinder
(2) aus der Glühlampenfassung
entfernen.
4. Die Lampenfassung linksherum drehen (3) und aus dem Reflektor
herausnehmen.
5. Lampenfassung mit Lampe aus‐ bauen und ersetzen. Stecker an‐
bringen.
6. Lampenfassung durch Drehen nach rechts in den Reflektor ein‐
setzen und einrasten lassen.
7. Den Einsatz wieder montieren und die drei Torxschrauben fest‐
ziehen.
Vordere Blinkleuchte
1. Die Lampenfassung linksherum drehen und lösen.
2. Glühlampe etwas in die Fassunghineindrücken, gegen den Uhrzei‐
gersinn drehen und herausneh‐
men. Neue Glühlampe einsetzen.
3. Lampenträger in den Reflektor einsetzen, rechts herumdrehen
und einrasten.

Fahrzeugwartung185Rückleuchten
Linke Seite
1. Beide Abdeckungen abnehmen und Schrauben entfernen. Blendeausbauen.
2. Abdeckung entfernen.
Rechte Seite
1. Stauraumklappe und Reifenrepa‐ raturset ausbauen.
2. Abdeckung entfernen.
3. Rückleuchte/Bremslicht (1)
Blinkleuchte (2)
Rückfahrlicht (3)

186Fahrzeugwartung
4. Lampenfassung herausnehmen.Glühlampe ausbauen und erset‐
zen.
5. Die Lampenfassung in den Rück‐ leuchtenzusammenbau einset‐
zen. Lampengehäuse in die Ka‐
rosserie einsetzen und festzie‐
hen. Abdeckungen schließen und
einrasten.
6. Zündung einschalten, alle Lichter betätigen und überprüfen.
Seitliche Blinkleuchten
Wenn die Lichter nicht funktionieren,
in einer Werkstatt überprüfen lassen.
Dritte Bremsleuchte
Wenn die dritte Bremsleuchte nicht
funktioniert, in einer Werkstatt über‐
prüfen lassen.

Fahrzeugwartung187Kennzeichenleuchte
1. Leuchte mit Schraubendreherausrasten und herausnehmen.
2. Lampengehäuse nach unten he‐ rausnehmen, dabei nicht am Ka‐bel ziehen.
Lampenfassung durch Drehen
nach links ausrasten.
3. Glühlampe aus der Fassung neh‐
men und neue Glühlampe einset‐
zen.
4. Lampenträger in das Lampenge‐ häuse einsetzen und nach rechts
drehen.
5. Lampengehäuse einsetzen und mit einem Schraubendreher be‐
festigen.
Innenleuchten Innenbeleuchtung 1. Zum Ausbauen die gegenüberlie‐ gende Seite des Lichtschalters
mit einem Schlitzschraubendre‐
her aufhebeln.
2. Die Glühlampe herausnehmen.
3. Die Glühlampe ersetzen.
4. Die Lampenbaugruppe wieder einbauen.Laderaumleuchte
1. Leuchte mit Schraubendreher ausrasten und herausnehmen.
2. Nehmen Sie die Glühlampe he‐ raus.
3. Neue Lampe einsetzen.
4. Leuchte einbauen.

188FahrzeugwartungElektrische AnlageSicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
In einem Kasten oberhalb der Plus‐
klemme der Batterie befinden sich ei‐ nige Hauptsicherungen. Bei Bedarfvon einer Werkstatt austauschen las‐
sen.
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.Hinweis
Möglicherweise gelten nicht alle Be‐ schreibungen des Sicherungskas‐
ten in dieser Betriebsanleitung für
Ihr Fahrzeug.
Beachten Sie beim Überprüfen des
Sicherungskasten die Beschriftung
des Kastens.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐
tergebracht sein.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im Motorraum.
Abdeckung lösen, anheben und ab‐
nehmen.
