Stoelen, veiligheidssystemen49Inbouwposities kinderveiligheidssystemen
Toegestane mogelijkheden voor de bevestiging van een kinderveiligheidssysteemGewichts- of leeftijdsgroep
Op passagiersstoelOp buitenste
zitplaatsen achterinOp middelste zitplaats
achteringeactiveerde airbaggedeactiveerde airbagGroep 0: tot 10 kg
of ca. 10 maandenXU 1U2U2Groep 0+: tot 13 kg
of ca. 2 jaarXU 1U 2U2Groep I: 9 tot 18 kg
of ca. 8 maanden tot 4 jaarXU 1U2U2Groep II: 15 tot 25 kg
of ca. 3 tot 7 jaarXXU 2U2Groep III: 22 tot 36 kg
of ca. 6 tot 12 jaarXXU 2U21:Wanneer u het kinderveiligheidssysteem met een driepuntsgordel vastzet, moet u de stoelhoogteverstelling in de
hoogste stand zetten en de veiligheidsgordel vóór het bovenste verankeringspunt langs laten lopen. Zet de rugleuning zo ver als noodzakelijk rechtop, zodat de gordel bij de gesp gespannen is.2:Zet de hoofdsteun in de hoogste stand. Verwijder de hoofdsteun als deze een goede montage van het kinderveilig‐heidssysteem belemmert 3 34.U:Universeel bruikbaar in combinatie met een driepuntsveiligheidsgordel.X:Kinderveiligheidssystemen zijn in deze gewichtsgroep niet toegestaan.

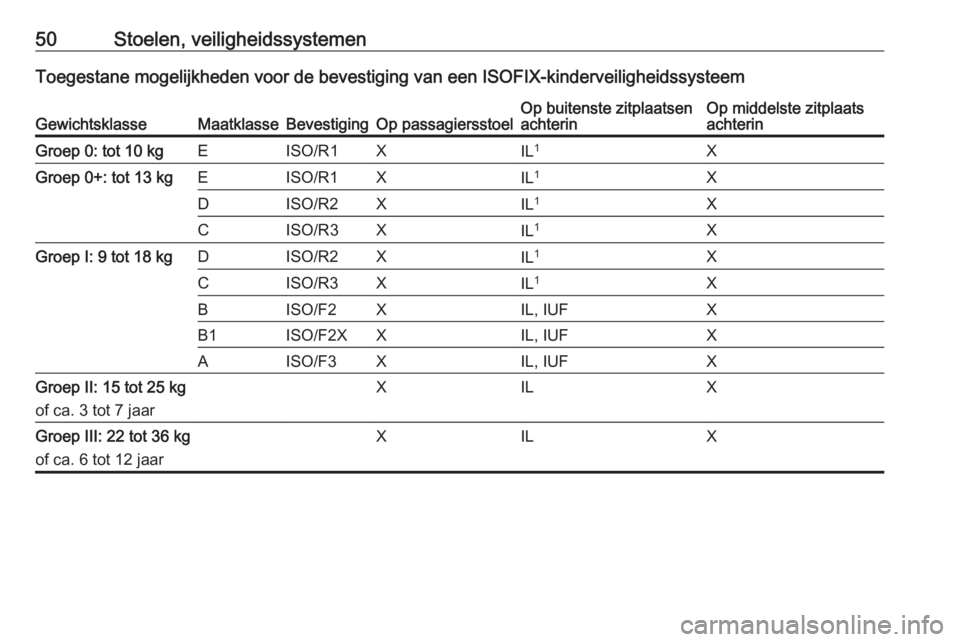

50Stoelen, veiligheidssystemenToegestane mogelijkheden voor de bevestiging van een ISOFIX-kinderveiligheidssysteemGewichtsklasseMaatklasseBevestigingOp passagiersstoelOp buitenste zitplaatsen
achterinOp middelste zitplaats
achterinGroep 0: tot 10 kgEISO/R1XIL 1XGroep 0+: tot 13 kgEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XGroep I: 9 tot 18 kgDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGroep II: 15 tot 25 kg
of ca. 3 tot 7 jaarXILXGroep III: 22 tot 36 kg
of ca. 6 tot 12 jaarXILX

Stoelen, veiligheidssystemen511:Zet de passagiersstoel in de voorste stand of zet de rugleuning van de voorstoel zo veel als nodig verticaal, opdat
het kinderveiligheidssysteem en de rugleuning van de voorstoel elkaar niet raken.IL:Geschikt voor bepaalde ISOFIX veiligheidssystemen uit de categorieën 'specifieke auto', 'beperkt' of 'semi-univer‐
seel'. Het ISOFIX veiligheidssysteem moet goedgekeurd zijn voor het specifieke autotype.IUF:Geschikt voor voorwaarts gerichte ISOFIX kinderveiligheidssystemen uit de universele categorie, goedgekeurd
voor deze gewichtsklasse.X:Geen ISOFIX kinderveiligheidssysteem goedgekeurd voor deze gewichtsklasse.
ISOFIX-maatklasse en zitgelegenheid
A - ISO/F3:voorwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse
9 tot 18 kgB - ISO/F2:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kgB1 - ISO/F2X:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kgC - ISO/R3:achterwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse tot 18 kgD - ISO/R2:achterwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse tot 18 kgE - ISO/R1:achterwaarts gericht kinderveiligheidssysteem voor jonge kinderen in de gewichtsklasse tot 13 kg

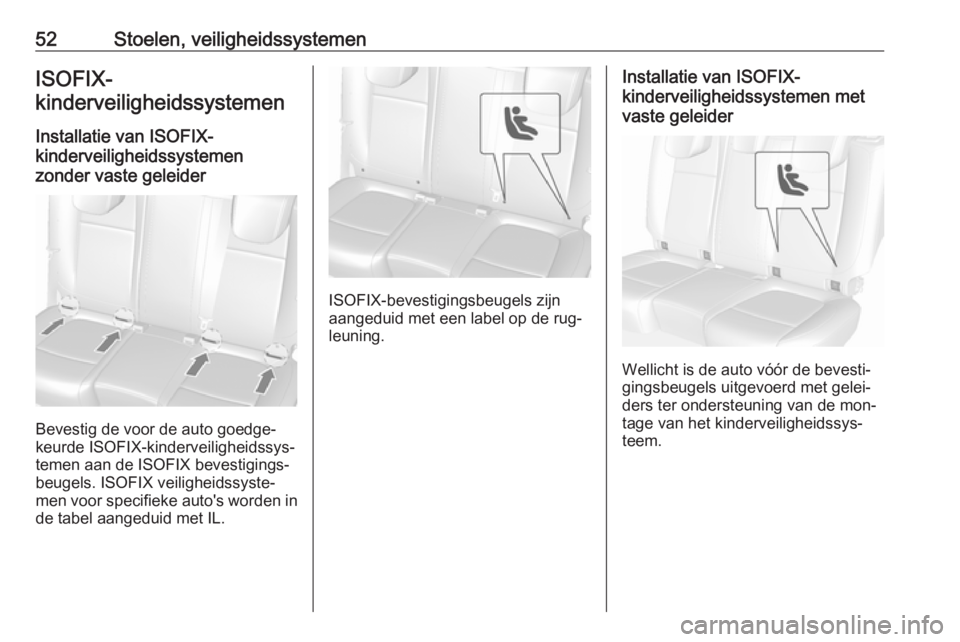

52Stoelen, veiligheidssystemenISOFIX-
kinderveiligheidssystemen
Installatie van ISOFIX-
kinderveiligheidssystemen
zonder vaste geleider
Bevestig de voor de auto goedge‐
keurde ISOFIX-kinderveiligheidssys‐
temen aan de ISOFIX bevestigings‐
beugels. ISOFIX veiligheidssyste‐
men voor specifieke auto's worden in de tabel aangeduid met IL.
ISOFIX-bevestigingsbeugels zijn
aangeduid met een label op de rug‐
leuning.
Installatie van ISOFIX-
kinderveiligheidssystemen met
vaste geleider
Wellicht is de auto vóór de bevesti‐
gingsbeugels uitgevoerd met gelei‐ ders ter ondersteuning van de mon‐
tage van het kinderveiligheidssys‐
teem.

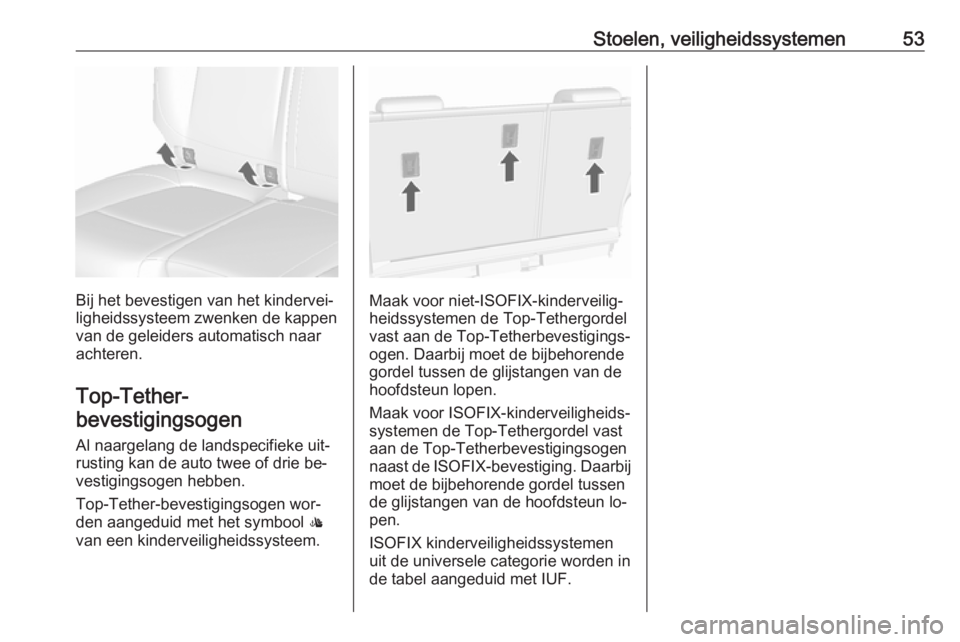

Stoelen, veiligheidssystemen53
Bij het bevestigen van het kindervei‐
ligheidssysteem zwenken de kappen van de geleiders automatisch naar
achteren.
Top-Tether-
bevestigingsogen
Al naargelang de landspecifieke uit‐
rusting kan de auto twee of drie be‐
vestigingsogen hebben.
Top-Tether-bevestigingsogen wor‐
den aangeduid met het symbool :
van een kinderveiligheidssysteem.Maak voor niet-ISOFIX-kinderveilig‐
heidssystemen de Top-Tethergordel
vast aan de Top-Tetherbevestigings‐
ogen. Daarbij moet de bijbehorende
gordel tussen de glijstangen van de
hoofdsteun lopen.
Maak voor ISOFIX-kinderveiligheids‐
systemen de Top-Tethergordel vast
aan de Top-Tetherbevestigingsogen
naast de ISOFIX-bevestiging. Daarbij
moet de bijbehorende gordel tussen
de glijstangen van de hoofdsteun lo‐ pen.
ISOFIX kinderveiligheidssystemen
uit de universele categorie worden in
de tabel aangeduid met IUF.

54OpbergenOpbergenOpbergruimten............................. 54
Opbergvakken ........................... 54
Opbergvakken instrumentenpaneel ..................54
Handschoenenkastje .................55
Bekerhouders ............................ 55
Zonnebrilhouder ........................55
Opbergvak onder passagiersstoel ........................56
Opbergvak middenconsole ........56
Draagsysteem achterzijde .........56
Bagageruimte .............................. 66
Bagageruimte-afdekking ...........67
Vloerafdekking bagageruimte ....68
Sjorogen .................................... 68
Gevarendriehoek .......................68
Verbanddoos ............................. 69
Dakdragersysteem .......................69
Dakdrager .................................. 69
Beladingsinformatie .....................69Opbergruimten
Opbergvakken9 Waarschuwing
Berg geen zware of scherpe ob‐
jecten in de opbergruimten op. An‐ ders kan de klep van de opberg‐
ruimte open gaan en kunnen de
inzittenden bij krachtig remmen,
plotseling afslaan of een ongeval
letsel door rondslingerende voor‐
werpen oplopen.
Opbergvakken
instrumentenpaneel
Naast het stuurwiel bevindt zich een
opbergvak.

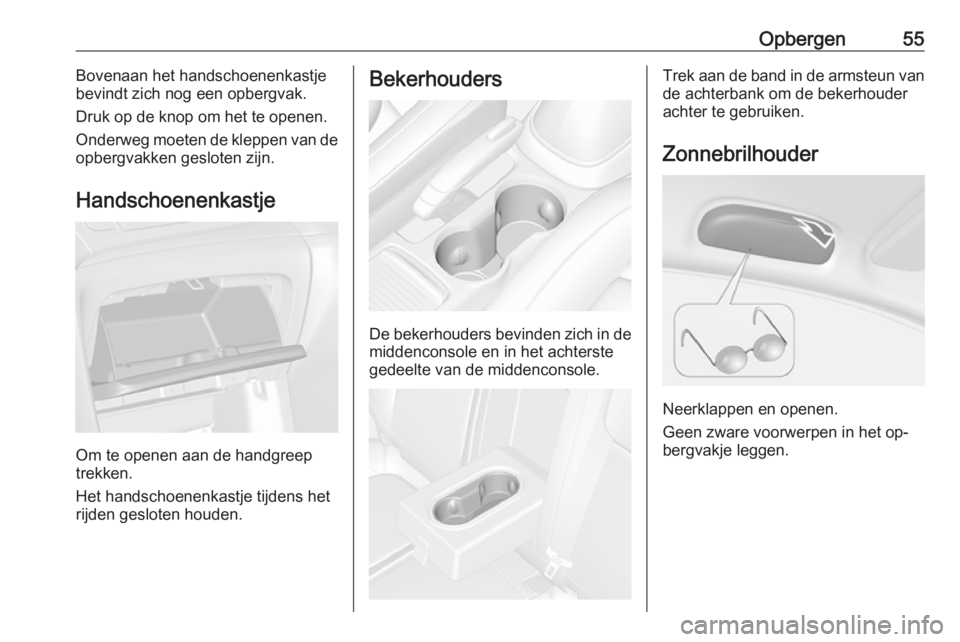

Opbergen55Bovenaan het handschoenenkastje
bevindt zich nog een opbergvak.
Druk op de knop om het te openen.
Onderweg moeten de kleppen van de
opbergvakken gesloten zijn.
Handschoenenkastje
Om te openen aan de handgreep
trekken.
Het handschoenenkastje tijdens het
rijden gesloten houden.
Bekerhouders
De bekerhouders bevinden zich in de middenconsole en in het achterstegedeelte van de middenconsole.
Trek aan de band in de armsteun van de achterbank om de bekerhouder
achter te gebruiken.
Zonnebrilhouder
Neerklappen en openen.
Geen zware voorwerpen in het op‐
bergvakje leggen.

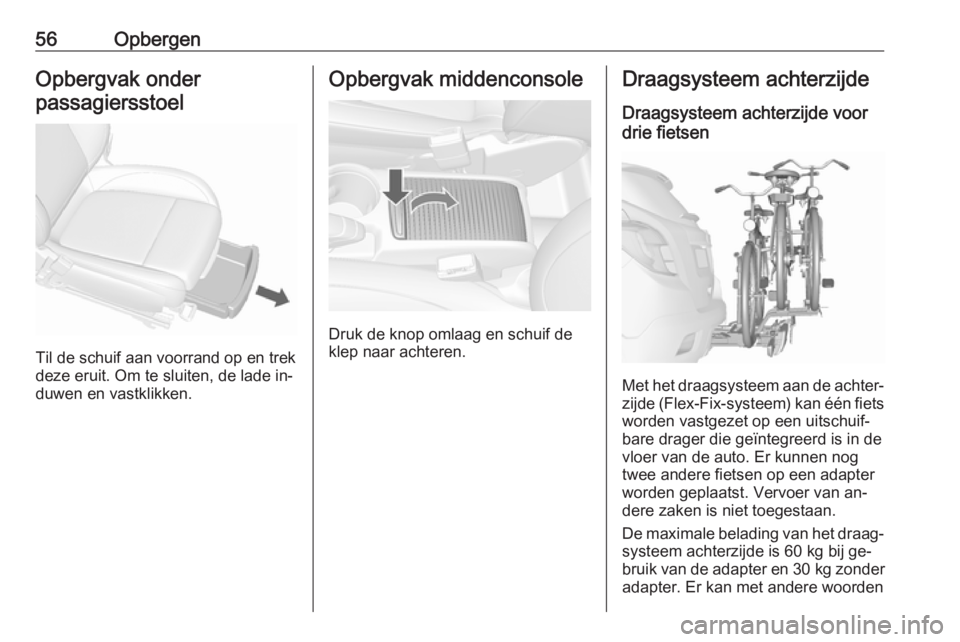

56OpbergenOpbergvak onder
passagiersstoel
Til de schuif aan voorrand op en trek
deze eruit. Om te sluiten, de lade in‐
duwen en vastklikken.
Opbergvak middenconsole
Druk de knop omlaag en schuif de
klep naar achteren.
Draagsysteem achterzijde
Draagsysteem achterzijde voor
drie fietsen
Met het draagsysteem aan de achter‐
zijde (Flex-Fix-systeem) kan één fiets
worden vastgezet op een uitschuif‐
bare drager die geïntegreerd is in de
vloer van de auto. Er kunnen nog
twee andere fietsen op een adapter
worden geplaatst. Vervoer van an‐
dere zaken is niet toegestaan.
De maximale belading van het draag‐ systeem achterzijde is 60 kg bij ge‐
bruik van de adapter en 30 kg zonder
adapter. Er kan met andere woorden

Opbergen57een elektrische fiets op de uitschuif‐
bare houder worden gemonteerd. Het
maximale gewicht per fiets op de
adapter is 20 kg.
De wielbasis van een fiets mag niet meer dan 1,15 meter zijn. Anders kan
de betreffende fiets niet veilig worden
vastgezet.
Het niet-gebruikte draagsysteem
moet in de bodemplaat worden terug‐
geschoven.
Op de fietsen mogen zich geen voor‐ werpen bevinden die tijdens het ver‐
voer los kunnen raken.Voorzichtig
Bij verlenging van het draagsys‐
teem achterzijde en maximale be‐ lading van de auto geldt een la‐
gere bodemspeling.
Rijd voorzichtig op steile hellingen, oprijlanen en over verkeerdrem‐
pels e.d.
Voorzichtig
Neem contact uw fietshandelaar
alvorens fietsen met koolfiberfra‐
mes te bevestigen. De fietsen kun‐ nen beschadigd raken.
Uitschuiven
Open de achterklep.
9 Waarschuwing
Het is niet toegestaan zich binnen
het bereik van de achterdrager tebegeven, kans op letsel.
Trek de ontgrendelingshendel om‐
hoog. Het draagsysteem achterzijde
wordt geactiveerd en schuift vlot uit
de achterbumper.
Trek het draagsysteem volledig uit
totdat u het vast hoort klikken.
Controleren of het draagsysteem niet naar binnen kan worden geschoven
zonder opnieuw aan de ontgrende‐
lingshendel te trekken.

58Opbergen9Waarschuwing
Het is alleen toegestaan voorwer‐
pen op het Flex-Fix draagsysteem
te vervoeren, als het systeem op
de juiste manier uitgeschoven is.
Als het Flex-Fix draagsysteem niet goed uitgeschoven kan worden,
breng dan geen voorwerpen op
het systeem aan en schuif het
weer in. De hulp van een werk‐
plaats inroepen.
Kentekenplaathouder uitklappen
Til de kentekenplaathouder op en
klap deze naar achteren toe.
Bevestig de nummerplaat voordat u het draagsysteem aan de achterzijde
voor het eerst gebruikt.
Achterlichten uitklappen
Draai beide schroeven ( 1) los om de
achterlichten te monteren. Trek de achterlichten uit de houder aan de
voorzijde ( 2) omlaag en zwenk deze
opzij.
Druk de achterlichten in de houder
( 1 ) en breng de schroeven ( 2) weer
aan om deze te bevestigen.
Wielhouder uitklappen
