Page 171 of 247

Conduite et utilisation1699Attention
Suite à la conception du système,
une fuite de gaz liquéfié est inévi‐
table lorsque le levier de verrouil‐
lage est libéré. Éviter d'en inhaler.
9 Attention
Pour des raisons de sécurité, le
réservoir de gaz de pétrole liquéfié peut uniquement être rempli à
80 %.
La polyvanne sur le réservoir de gaz
de pétrole liquéfié limite automatique‐ ment la quantité de remplissage. Si
une quantité plus importante est ajou‐ tée, nous recommandons de ne pas
exposer le véhicule au soleil jusqu'à
ce que la quantité excédentaire soit
consommée.
Adaptateur de remplissage
Comme les systèmes de remplissage ne sont pas standardisés, différents
adaptateurs sont nécessaires et peu‐
vent être obtenus auprès des Distri‐
buteurs / Partenaires Opel et auprès
des Réparateurs Agréés Opel.
Adaptateur ACME : Belgique, Allema‐
gne, Irlande, Luxembourg, Suisse
Adaptateur à baïonnette : Pays-Bas,
Norvège, Espagne, Royaume-Uni
Adaptateur EURO : Espagne
Page 177 of 247

Soins du véhicule175Soins du véhiculeInformations générales..............176
Accessoires et modifications du véhicule .................................. 176
Stockage du véhicule ..............176
Reprise des véhicules hors d'usage ................................... 177
Contrôles du véhicule ................177
Exécution du travail .................177
Capot ....................................... 177
Huile moteur ............................ 178
Liquide de refroidissement du moteur .................................... 179
Liquide de direction assistée ...180
Liquide de lave-glace ..............181
Freins ...................................... 181
Liquide de frein ........................181
Batterie du véhicule .................181
Purge du système d'alimentation en gazole
(diesel) .................................... 183
Remplacement des balais d'essuie-glace ........................ 184
Remplacement des ampoules ...185
Phares halogènes ...................185
Phares au xénon .....................187Feux antibrouillard ...................188
Clignotants avant .....................188
Feux arrière ............................. 189
Clignotants latéraux .................190
Troisième feu stop ...................191
Éclairage de plaque d'immatriculation ....................191
Éclairage intérieur ...................191
Circuit électrique ........................192
Fusibles ................................... 192
Boîte à fusibles du compartiment moteur .............193
Boîte à fusibles du tableau de bord ........................................ 194
Boîte à fusibles du coffre .........196
Outillage du véhicule .................197
Outillage .................................. 197
Jantes et pneus ......................... 198
Pneus d'hiver ........................... 198
Désignations des pneus ..........198
Pression des pneus .................199
Système de surveillance de la pression des pneus ................200
Profondeur de sculptures ........204
Changement de taille de pneus et de jantes ............................. 204
Enjoliveurs ............................... 204
Chaînes à neige ......................205
Kit de réparation des pneus ....205Changement d'une roue ..........209
Roue de secours .....................211
Démarrage par câbles auxiliai‐ res .............................................. 213
Remorquage .............................. 214
Remorquage du véhicule ........214
Remorquage d'un autre véhicule .................................. 216
Soins extérieurs et intérieurs .....217
Entretien extérieur ...................217
Entretien intérieur ....................219
Page 179 of 247

Soins du véhicule177● Contrôler le niveau de liquide derefroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
les centres de reprise des véhicules
hors d'usage et leur recyclage sur no‐ tre site Web, selon les exigences lé‐
gales. Ne confier ce travail qu'à un
centre de recyclage agréé.
Le recyclage des véhicules au gaz
doit être confié à un centre de service
agréé pour ce type de véhicules.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
L'allumage et les phares au xénon
utilisent une tension très élevée.
Ne pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Page 180 of 247

178Soins du véhicule
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Sortir délicatement la béquille de son support. La fixer ensuite dans le cro‐
chet du côté gauche, sur le capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de
sécurité.
Fermeture Avant de refermer le capot, enfoncerla béquille dans son support.
Abaisser le capot à une hauteur ré‐
duite (20-25 cm) et le laisser retomber dans le verrou à partir de cette hau‐
teur. Vérifier le verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le mo‐ teur contre toute détérioration. Veiller
à ce que l'huile utilisée respecte les
valeurs spécifiées. Fluides et lubri‐
fiants recommandés 3 221.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Page 192 of 247

190Soins du véhicule1. Retirer la porte du compartimentde rangement et le kit de répara‐
tion des pneus.
2. Enlever le cache.

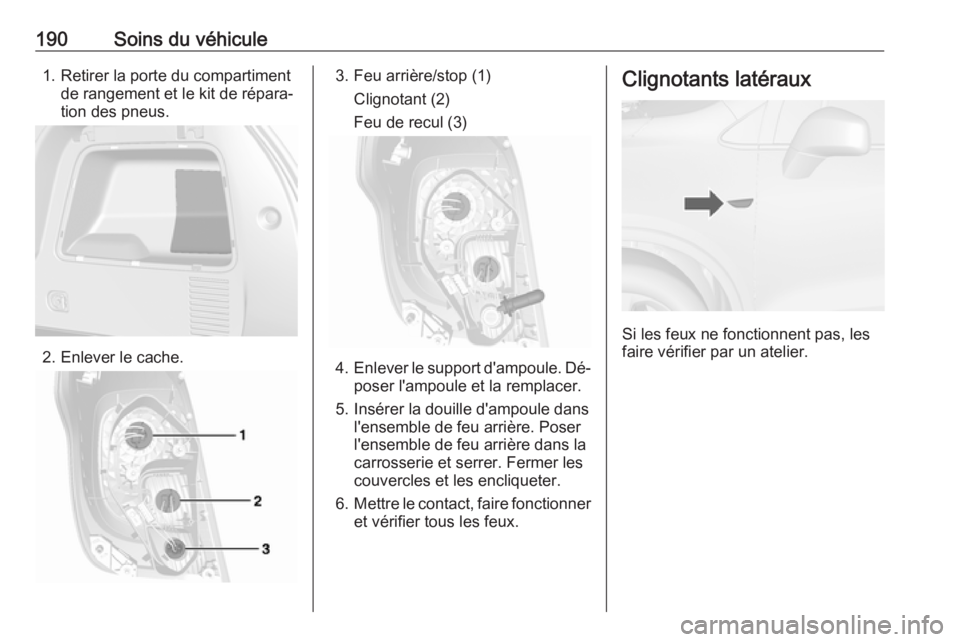

3. Feu arrière/stop (1)
Clignotant (2)
Feu de recul (3)
4. Enlever le support d'ampoule. Dé‐
poser l'ampoule et la remplacer.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière. Poser
l'ensemble de feu arrière dans la
carrosserie et serrer. Fermer les
couvercles et les encliqueter.
6. Mettre le contact, faire fonctionner
et vérifier tous les feux.
Clignotants latéraux
Si les feux ne fonctionnent pas, les
faire vérifier par un atelier.
Page 197 of 247

Soins du véhicule195Pour déposer le compartiment de
rangement, l'ouvrir et le tirer.

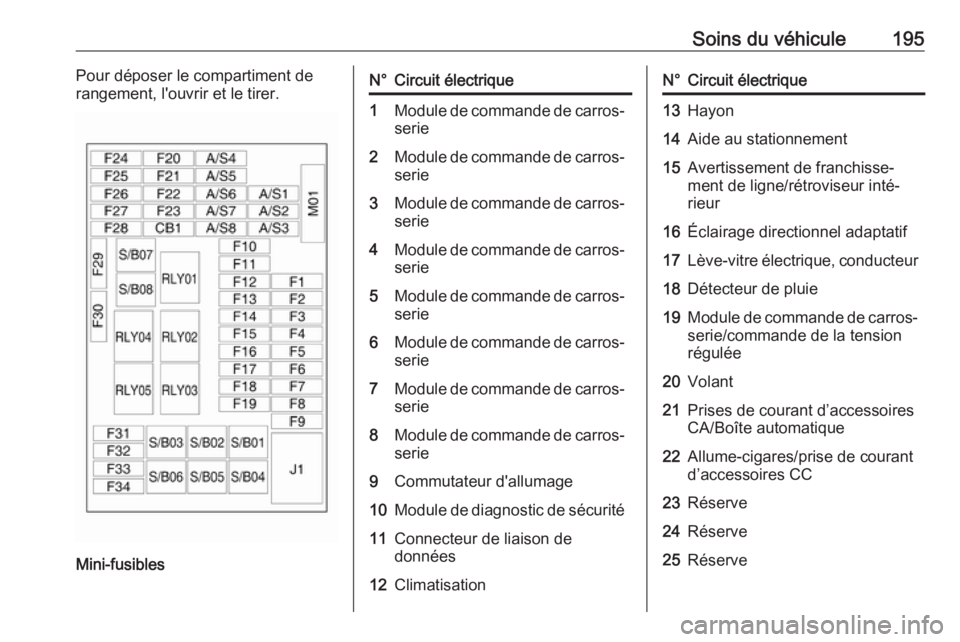

Mini-fusibles
N°Circuit électrique1Module de commande de carros‐ serie2Module de commande de carros‐ serie3Module de commande de carros‐
serie4Module de commande de carros‐ serie5Module de commande de carros‐serie6Module de commande de carros‐ serie7Module de commande de carros‐serie8Module de commande de carros‐serie9Commutateur d'allumage10Module de diagnostic de sécurité11Connecteur de liaison de
données12ClimatisationN°Circuit électrique13Hayon14Aide au stationnement15Avertissement de franchisse‐
ment de ligne/rétroviseur inté‐
rieur16Éclairage directionnel adaptatif17Lève-vitre électrique, conducteur18Détecteur de pluie19Module de commande de carros‐ serie/commande de la tension
régulée20Volant21Prises de courant d’accessoires
CA/Boîte automatique22Allume-cigares/prise de courant
d’accessoires CC23Réserve24Réserve25Réserve
Page 200 of 247

198Soins du véhiculeVéhicules avec roue de secours
Le cric et les outils se trouvent dans
un compartiment de rangement au-
dessus de la roue de secours dans le
coffre.
Changement d'une roue 3 209, roue
de secours 3 211.
Jantes et pneus
État des pneus, état des jantes
Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Les tailles de pneu 215/60 R17,
215/55 R18 et 225/45 R19 doivent
uniquement être utilisés comme des
pneus d'hiver.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.Désignations des pneus
par exemple 215/60 R 16 95 H215:largeur des pneus, mm60:rapport de la section (hauteur
du pneu sur largeur du pneu),
en pourcentageR:type de carcasse : RadialeRF:type : RunFlat16:diamètre des jantes, en pou‐
ces95:indice de capacité de charge
par exemple : 95 correspond à
690 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale de votre véhicule.
La vitesse maximale peut être at‐
teinte avec le poids à vide avec con‐
ducteur (75 kg) plus une charge utile
Page 201 of 247

Soins du véhicule199de 125 kg. Des équipements
optionnels peuvent réduire la vitesse maximale du véhicule.
Performances 3 229.
Pneus à sens de roulement
imposé
Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens
de rotation est reconnaissable à un symbole (par exemple une flèche)
placé sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec sys‐
tème de surveillance de la pression
des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 233.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le ca‐
dre de porte gauche ou droit indique
l'équipement pneumatique d'origine
du véhicule et les pressions de gon‐
flage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elles
s'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir une valeur de pression des pneuscorrecte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 228.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 233.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Page 206 of 247

204Soins du véhiculeProfondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est re‐
commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐
fondeurs de sculpture de pneu d'un
même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
Si l'usure est plus importante à l'avant qu'à l'arrière, permuter les roues
avant avec les roues arrière. S'assu‐
rer que le sens de rotation des roues est le même qu'auparavant.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les six ans.
Changement de taille de pneus et de jantes
En cas d'utilisation de taille de pneus autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le
compteur de vitesse électronique
ainsi que la pression de gonflage no‐
minale et procéder à d'autres modifi‐
cations du véhicule.
Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression
de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐ tes les exigences concernant chaque
combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.
9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Page 210 of 247

208Soins du véhiculeNe pas faire fonctionner le com‐
presseur pendant plus de
10 minutes.
14. Détacher le kit de réparation des pneus. Pousser le loquet pour en‐lever la bouteille de produit d'étan‐
chéité de son support. Visser le
flexible de gonflage de pneu à
l'orifice libre de la bouteille de pro‐ duit d'étanchéité. Ceci empêche
que le produit d'étanchéité ne
s'échappe pas. Ranger le kit de
réparation des pneus dans le cof‐
fre.
15. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
16. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
17. Reprendre la route sans délai afin
que le produit d'étanchéité se ré‐
partisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de
dix minutes ), s'arrêter et contrôler
la pression des pneus. À cet effet,
visser directement le flexible d'airsur la valve du pneu et le com‐
presseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est des‐
cendue au-dessous de 1,3 bar, il
ne faut plus utiliser le véhicule.
Prendre contact avec un atelier.
18. Ranger le kit de réparation des pneus dans le coffre.
Remarque
Les caractéristiques de conduite du
pneu réparé sont fortement dégra‐ dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 minutes.
La soupape de sécurité intégrée
s'ouvre à une pression de 7 bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de sto‐
ckage mentionnées sur la bouteille
du produit d'étanchéité.
Remplacer la bouteille de produit
d'étanchéité qui a été utilisée. Mettre la bouteille au rebut conformément
aux prescriptions légales.
Le compresseur et le produit d'étan‐
chéité peuvent être utilisés jusqu'à
environ -30 °C.
Les adaptateurs fournis peuvent
être utilisés pour gonfler d'autres ob‐ jets (ballons, matelas pneumati‐
ques, canots pneumatiques...). Ils
se trouvent sur la face inférieure du
