Řízení vozidla a jeho provoz149Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá
dodávková nebo skříňová
vozidla). Detekci překážek
a správné vzdálenosti v horní části
těchto vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, např.
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Systémy parkovacího asistenta
nedetekují předměty, které se
nacházení mimo rozsah detekce.
Poznámky
Systém parkovacího asistenta
automaticky rozpozná tažné
zařízení nainstalované ve výrobním závodě. Je vypnut, když je zapojena přípojka.
Snímač mohl zaznamenat
neexistující překážku (rušivý odraz)
zapříčiněnou vnějším zvukovým
nebo mechanickým rušením.
Poznámky
Parkovací asistent se deaktivuje, jakmile se vysune systém zadního
držáku.
Zadní kamera Zadní kamera pomáhá řidiči při
couvání tím, že zobrazí oblast za
vozidlem.
Pohled z kamery je zobrazován na
barevném informačním displeji.9 Varování
Zadní kamera nenahrazuje oči
řidiče. Uvědomte si, že předměty, které leží mimo zorné pole kamery a čidel progresivního brzdového
asistenta, např. pod nárazníkem
nebo pod vozidlem, nejsou
zobrazovány.
Při couvání s vozidlem
nespoléhejte pouze na informační
displej a před zahájením couvání
zkontrolujte prostor za vozidlem i okolo něho.
Zapnutí
Zadní kamera je aktivována
automaticky, když je zařazen zpětný
chod.
Funkčnost

150Řízení vozidla a jeho provozKamera je namontována v rukojeti
zadních výklopných dveří a má zorné
pole 130°.
Díky vysoké poloze kamery je na
displeji vidět zadní nárazník, takže se řidič může snadno orientovat.
Kamera zobrazuje pouze omezenou
oblast. Vzdálenost obrazu, která se
zobrazuje na displeji, se liší od
skutečné vzdálenosti.

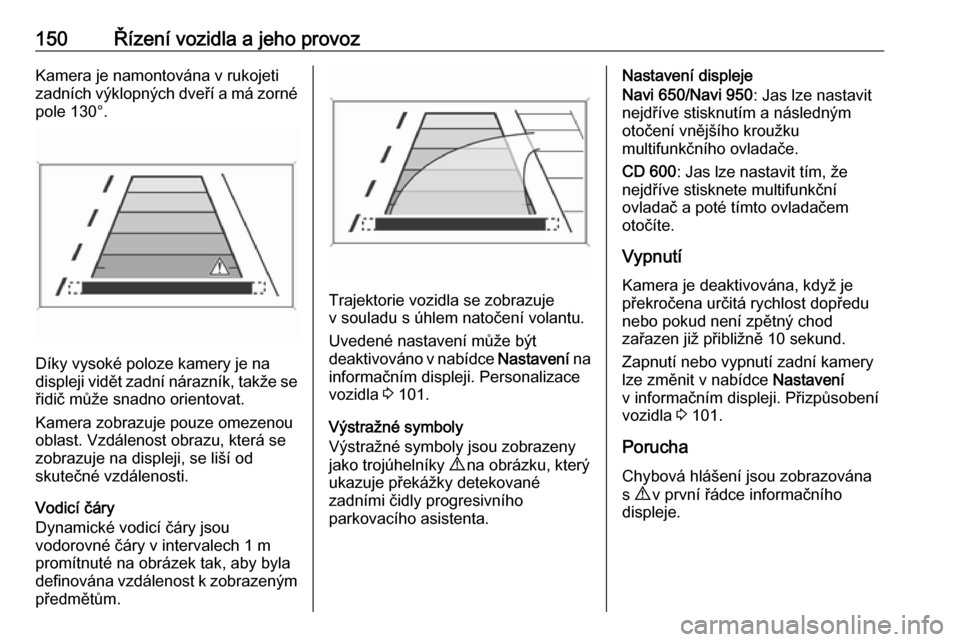

Vodicí čáry
Dynamické vodicí čáry jsou
vodorovné čáry v intervalech 1 m
promítnuté na obrázek tak, aby byla
definována vzdálenost k zobrazeným
předmětům.
Trajektorie vozidla se zobrazuje
v souladu s úhlem natočení volantu.
Uvedené nastavení může být
deaktivováno v nabídce Nastavení na
informačním displeji. Personalizace
vozidla 3 101.
Výstražné symboly
Výstražné symboly jsou zobrazeny
jako trojúhelníky 9 na obrázku, který
ukazuje překážky detekované
zadními čidly progresivního
parkovacího asistenta.
Nastavení displeje
Navi 650/Navi 950 : Jas lze nastavit
nejdříve stisknutím a následným
otočení vnějšího kroužku
multifunkčního ovladače.
CD 600 : Jas lze nastavit tím, že
nejdříve stisknete multifunkční
ovladač a poté tímto ovladačem
otočíte.
Vypnutí
Kamera je deaktivována, když je
překročena určitá rychlost dopředu
nebo pokud není zpětný chod
zařazen již přibližně 10 sekund.
Zapnutí nebo vypnutí zadní kamery
lze změnit v nabídce Nastavení
v informačním displeji. Přizpůsobení vozidla 3 101.
Porucha
Chybová hlášení jsou zobrazována
s 9 v první řádce informačního
displeje.

Řízení vozidla a jeho provoz151Zadní kamera nebude
pravděpodobně pracovat správně,
když:
● Okolní prostor je tmavý.
● Do čočky kamery svítí slunce nebo světlomety.
● Objektiv kamery zakryt ledem, sněhem, blátem nebo jinými
překážkami. Vyčistěte čočku,
omyjte ji vodou a otřete jemným hadrem.
● Zadní výklopné dveře nejsou správně zavřeny.
● Vozidlo mělo nehodu na zadní části.
● Vyskytují se extrémní změny teploty.
Asistent dopravního značení
Funkčnost Systém asistenta dopravního
značení zjišťuje dopravní značky
pomocí přední kamery a zobrazuje je na informačním centru řidiče.
Dopravní značky které budou zjištěny
jsou:
Značky omezení rychlosti a zákazu
vjezdu ● omezení rychlosti
● zákaz předjíždění
● ukončení rychlostního omezení
● ukončení zákazu předjížděníDopravní značky na silnicích
Začátek a konec následujících míst:
● dálnice
● komunikace třídy A
● ulice se zvýšeným výskytem dětíDoplňkové značky
● dodatečné informace k dopravním značkám
● omezení k tažení přívěsu
● varování před mokrem
● varování před náledím
● směrové šipky
Značky omezení rychlosti se
zobrazují na informačním centru
řidiče do doby, než je detekována
další značka omezení rychlosti nebo
do doby, než je ukončeno rychlostní
omezení nebo než uplyne konkrétní,
předem nastavená doba.

152Řízení vozidla a jeho provozNa displeji mohou být zobrazovány
možné kombinace více značek
značek.
Vykřičník v rámečku označuje, že
byla detekována doplňková značka, kterou však systém nebyl schopen
rozpoznat.
Systém je v závislosti na venkovních
světelných podmínkách aktivní až do
rychlosti 200 km/h. V noci je systém
aktivní do rychlosti 160 km/h.
Jakmile rychlost klesne pod 55 km/h,
bude vynulován displej a smazán
obsah stránky dopravních značek.
Bude zobrazeno následující
rozpoznané rychlostní označení.
Zobrazení displejem
Dopravní značky se zobrazují na
stránce Rozpoznání dopravních
značek v informačním centru řidiče
a vybírají se pomocí nastavovacího
kolečka na páčce ukazatele směru
3 90.
Pokud byla vybrána jiná funkce
v informačním centru řidiče
a následně je stránka Rozpoznání
dopravních značek vybrána znovu,
bude zobrazena poslední
rozpoznaná dopravní značka.
Po vymazání stránky dopravních
značek systémem je signalizován
následující symbol:
Obsah stránky dopravních značek je
také smazán během jízdy delším
stisknutím tlačítka SET/CLR na
páčce ukazatele směru.

Řízení vozidla a jeho provoz153Funkce vyskakováníZnačky rychlostního omezení
a zákazu předjíždění se na
informačním centru řidiče zobrazují
na každé stránce jako vyskakovací okna.
Funkci zobrazování překryvných
oken lze deaktivovat na stránce
dopravních značek stisknutím
SET/CLR na páčce ukazatelů směru.
Jakmile se zobrazí stránka
s nastavením, vyberte Vyp pro
vypnutí funkce vyskakování.
Reaktivujte volbou Zap. Při zapnutí
zapalování je funkce vyskakování
zobrazení vypnuta.
Vyskakující zobrazení je informačním
centrem řidiče ukázáno po dobu
přibližně osm sekund.
Porucha
Systém pomocníka na dopravní
značky nemusí správně fungovat,
když:
● Není čistá oblast čelního skla, kde je umístěna přední kamera.
● Dopravní značky jsou zcela či částečně zakryty nebo jsou
obtížně rozpoznatelné.
● Jsou nepříznivé povětrnostní podmínky, například hustý déšť,
sníh, přímý sluneční svit nebo
stíny. V tomto případě se na
displeji zobrazí Detekce dopr.
znač. nemožná kvůli počasí .
● Dopravní značky jsou nesprávně
nainstalovány nebo jsou
poškozeny.
● Dopravní značky nevyhovují Vídeňské konvenci o dopravních
značkách (Wiener
Übereinkommen über
Straßenverkehrszeichen).

154Řízení vozidla a jeho provozVýstraha
Systém je zamýšlen pomoci řidiči
ve stanoveném rozsahu rychlostí
rozpoznat určité dopravní značky.
Neignorujte dopravní značky,
které nejsou systémem
zobrazeny.
Systém nerozpozná žádné jiné
než běžné dopravní značky, které
mohou stanovit nebo ukončit
rychlostní omezení.
Nenechte se na základě tohoto
speciálního prvku svést
k riskantnímu stylu jízdy.
Vždy přizpůsobte rychlost
podmínkám vozovky.
Systémy pomáhající řidiči
nezbavují řidiče plné
zodpovědnosti za provozování
vozidla.
Varování o opuštění
jízdního pruhu
Systém varování o opuštění jízdního
pruhu sleduje, pomocí přední
kamery, značení jízdního pruhu, mezi
kterými vozidlo jede. Systém detekuje změny jízdního pruhu a varuje řidiče
v případě nezamýšlené změny
vizuálním a zvukovým signálem.
Kritéria pro zjištění nezamýšlené
změny jízdního pruhu jsou:
● nezapnutý ukazatel směru
● nepoužívání brzdy
● neměnící se poloha plynu a žádné zrychlování
● žádná měna polohy volantu
Pokud je řidič aktivní, nebude vydáno
žádné varování.
ZapnutíSystém varování o opuštění jízdního
pruhu se zapíná stisknutím ). Svítící
dioda LED v tlačítku ukazuje, že je
systém zapnut. Když kontrolka )
v bloku přístrojů svítí zeleně, je
systém připravený k činnosti.
Systém funguje pouze při rychlosti
vozidla větší než 56 km/h a pokud je
na vozovce vhodné značení jízdního
pruhu.
Pokud systém zaznamená
nechtěnou změnu jízdního pruhu,
začne žlutě blikat kontrolka ).
Současné se zapne zvonkohra.

Řízení vozidla a jeho provoz155VypnutíSystém se deaktivuje stisknutím ),
kontrolka LED v tlačítku zhasne.
Při rychlosti menší než 56 km/h není
systém funkční.
Porucha Systém varování o opuštění jízdního
pruhu nemusí správně fungovat,
když:
● čelní sklo není čisté
● jsou nepříznivé okolní podmínky,
což je způsobeno hustým
deštěm, sněhem, přímým
slunečním svitem nebo stíny
Systém nelze používat, pokud není
detekováno značení jízdních pruhů.Palivo
Palivo pro zážehové motory Používejte pouze bezolovnaté palivo, které splňuje požadavky normy
EN 228 nebo E DIN 51626-1 nebo
podobné palivo.
Motor je schopen provozu na palivo,
které obsahuje až 10 % etanolu
(například E10).
Používejte palivo s doporučeným
oktanovým číslem 3 218.Výstraha
Nepoužívejte palivo ani jiná aditiva
do paliva, která obsahují kovové
příměsi jako např. aditiva na bázi
manganu. To může způsobit
poškození motoru.
Výstraha
Při použití jiného paliva než paliva, které splňuje požadavky normy
EN 228 nebo E DIN 51626-1 či
podobné normy, může dojít
k usazování nečistot nebo
poškození motoru.Výstraha
Použití paliva s příliš nízkým
oktanovým číslem může vést
k nekontrolovanému spalování
a poškození motoru.
Palivo pro vznětové motory
Používejte pouze naftu, které splňuje
normu EN 590.
V zemích mimo Evropskou Unii
používejte palivo Euro-Diesel
s obsahem síry pod 50 ppm.
Výstraha
Při použití jiného paliva než paliva, které splňuje požadavky normy
EN 590 či podobné normy, může
dojít k poklesu výkonu, zvýšení
opotřebení nebo poškození
motoru.

156Řízení vozidla a jeho provozNepoužívejte naftu určenou do
námořních motorů, topné oleje,
Aquazole ani podobné emulze vody
a nafty. Motorové nafty se nesmějí ředit palivy, která jsou určena pro
benzínové motory.
Palivo pro provoz na kapalný plyn
Zkapalněný plyn je znám pod
zkratkou LPG (Liquefied Petroleum
Gas) nebo pod francouzským
názvem GPL (Gaz de Pétrole
Liquéfié). LPG se označuje také jako autoplyn.
LPG tvoří v zásadě propan a butan.
Oktanové číslo se pohybuje mezi 105
a 115, a to v závislosti na množství
butanu. LPG se skladuje v kapalném
stavu při tlaku asi pět až deset bar.
Bod varu závisí na tlaku a směsném
poměru. Okolní tlak se pohybuje mezi -42 °C (čistý propan) a -0,5 °C (čistý
butan).Výstraha
Systém funguje při okolních
teplotách od cca. -8 °C do 100 °C.
Dokonalou funkčnost systému LPG
lze garantovat pouze v případě
zkapalněného plynu, který splňuje
minimální požadavky normy
DIN EN 589.
Volič paliva
Jakmile je dosaženo požadovaných
parametrů (teplota chladicí kapaliny,
teplota plynu a minimální otáčky
motoru), stisknutím tlačítka LPG
přepnete mezi provozem na benzin
a provozem na zkapalněný plyn.
Požadavky jsou zpravidla splněny po uplynutí cca 60 sekund (v závislostina venkovní teplotě) a po prvním
pevném sešlápnutí plynového
pedálu. LED indikuje aktuální
provozní režim.LED
nesvítí:provoz na benzínLED bliká:kontrola podmínek pro
přechod paliva na
provoz na kapalný plyn.
Po splnění podmínek se rozsvítí stálým světlem.LED svítí:provoz na zkapalněný
plynKontrolka
LED
problikne
pětkrát
a zhasne:nádrž na zkapalněný
plyn je prázdná nebo
závada v systému
zkapalněného plynu.
V informačním centru
řidiče se zobrazí
zpráva.
Zvolený režim paliva se uloží a znovu
se aktivuje při příštím zapnutí
zapalování, pokud to podmínky
umožní.

Řízení vozidla a jeho provoz157Jakmile jsou nádrže na zkapalněný
plyn prázdné, vozidlo automaticky
přepne na benzínový provoz, dokud
není vypnuto zapalování.
Každých šest měsíců vyjeďte
benzínovou nádrž do takové míry,
aby se rozsvítila kontrolka i
a doplňte palivo. Tím se pomáhá udržet kvalita paliva a fungování
systému v rámci provozu na benzín.
V pravidelných intervalech zcela
naplňte nádrž, aby se zabránilo
tvorbě koroze v nádrži.
Poruchy a jejich odstraňování
Pokud provoz na plyn nefunguje,
zkontrolujte následující:
● Je k dispozici dost zkapalněného
plynu?
● Je pro nastartování k dispozici dost benzínu?
S ohledem na extrémní teploty
v kombinaci se složením plynu může
trvat lehce déle, než systém přepne
z provozu na benzín na provoz na
plyn.V extrémních situacích, pokud nejsou
splněny minimální podmínky, může
systém přepnout zpátky na provoz na
plyn. Pokud to podmínky umožní, je
možné ručně přepnout zpět do
režimu provozu na zkapalněný plyn.
V případě ostatních poruch
vyhledejte pomoc v servisu.Výstraha
Opravy a seřizování smí provádět
pouze vyškolení specialisté. Tím se zachová bezpečnost a záruka
u systému LPG.
Zkapalněný plyn vydává
charakteristický pach (zápach), proto
případnou netěsnost snadno
poznáte.
9 Varování
Pokud ve vozidle nebo v jeho
bezprostřední blízkosti cítíte kouř,
okamžitě přepněte na provoz na
benzín. Nekuřte. Zákaz použití
otevřeného ohně a zdrojů
zapalování.
Pokud zápach plynu přetrvává,
nestartujte motor. Nechte příčinu
poruchy odstranit v servisu.
Při použití podzemního parkoviště
dodržujte místní předpisy a pokyny
provozovatele.
Poznámky
V případě nehody vypněte
zapalování a světla.
Doplňování paliva

158Řízení vozidla a jeho provoz9Nebezpečí
Před doplňováním paliva vypněte
zapalování a všechna externí
topná zařízení se spalovacími
komorami.
Při doplňování paliva dodržujte
provozní a bezpečnostní pokyny
čerpací stanice.
9 Nebezpečí
Palivo je hořlavé a výbušné.
Nekuřte. Žádný otevřený oheň
nebo jiskry.
Jestliže ucítíte zápach paliva
uvnitř vozidla, nechte příčinu
ihned odstranit v servisu.
Výstraha
Pokud načerpáte nesprávné palivo, neotáčejte klíčem
v zapalování.
Dvířka hrdla palivové nádrže se
nacházejí na pravé zadní straně
vozidla.
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté. Vyklopte
a otevřete.
Víčko otevřete pomalým otáčením
doleva.
Uzávěr palivové nádrže je možné
nasadit do držáku na dvířkách hrdla
palivové nádrže.
Chcete-li doplnit palivo, zasuňte
úplně čerpací pistoli a zapněte ji.
Po automatickém vypnutí může být
doplněno max. dvěma dávkami
paliva.Výstraha
Přeteklé palivo ihned otřete.
Uzávěr zavřete otáčením ve směru
hodinových ručiček tak, aby zacvakl.
Zavřete dvířka a zaklapněte je.
Doplňování zkapalněného plynu Při doplňování paliva dodržujte
provozní a bezpečnostní pokyny
čerpací stanice.
Doplňovací ventil pro zkapalněný plyn se nachází za dvířky hrdla
palivové nádrže.
