Sedadla, zádržné prvky49Místa pro instalaci dětských zádržných systémů
Přípustné možnosti pro instalaci dětského zádržného systému
Hmotnostní a věkové kategorie
Sedadlo předního spolujezdceNa vnějších zadních
sedadlechNa prostředním zadním
sedadlezapnutý airbagvypnutý airbagSkupina 0: do 10 kg
nebo přibližně 10 měsícůXU 1U2U2Skupina 0+: do 13 kg
nebo přibližně 2 letXU 1U2U2Skupina I: 9 až 18 kg
nebo přibližně 8 měsíců až 4 rokyXU 1U2U 2Skupina II: 15 až 25 kg
nebo přibližně 3 až 7 letXXU 2U2Skupina III: 22 až 36 kg
nebo přibližně 6 až 12 letXXU 2U21:pokud provádíte zajištění dětského zádržného systému tříbodovým bezpečnostním pásem, posuňte nastavení výšky
sedadla do nejvyšší polohy a zajistěte, aby bezpečnostní pás vozidla směřoval od horního kotevního bodu vpřed.
Nastavte sklon opěradla sedadla co možná nejsvisleji, abyste zajistili utažení pásu na straně přezky.2:posuňte opěrku hlavy do polohy zcela nahoře. Pokud koliduje se správně nainstalovaným dětským zádržným systémem, sejměte opěrku hlavy 3 34.U:univerzální vhodnost ve spojení s tříbodovým bezpečnostním pásem.X:v této váhové třídě není povolen žádný dětský zádržný systém.

50Sedadla, zádržné prvkyPřípustné možnosti pro instalaci dětského zádržného systému ISOFIXHmotnostní kategorieVelikostní
kategorieÚchytSedadlo předního
spolujezdceNa vnějších
zadních sedadlechNa prostředním
zadním sedadleSkupina 0: do 10 kgEISO/R1XIL 1XSkupina 0+: do 13 kgEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XSkupina I: 9 až 18 kgDISO/R2XIL1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXSkupina II: 15 až 25 kg
nebo přibližně 3 až 7 letXILXSkupina III: 22 až 36 kg
nebo přibližně 6 až 12 letXILX

Sedadla, zádržné prvky511:posuňte sedalo předního spolujezdce zcela dopředu resp. nastavte sklon opěradla předního sedadla co nejvíce do
svislé polohy tak, aby dětský zádržný systém nekolidoval s opěradlem předního sedadla.IL:vhodné pro určité zádržné systémy ISOFIX následujících kategorií: „specifické-vozidlo“, „omezený“ nebo „polouniverzální“. Zádržné systémy ISOFIX musí být schváleny pro specifický typ vozidla.IUF:vhodné pro dětské zádržné systémy ISOFIX, v nichž se dítě nachází čelem vpřed a jež jsou zařazeny v kategorii"univerzální" a jež jsou schváleny k používání v této váhové třídě.X:v této váhové třídě není schválen žádný dětský zádržný systém ISOFIX.
Velikostní kategorie a přípravek sedadla ISOFIX
A - ISO/F3:Dětské zádržné systémy umístěné po směru jízdy pro děti ve váhové kategorii 9 až 18 kg.B - ISO/F2:Dětské zádržné systémy obrácené po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kg.B1 - ISO/F2X:Dětské zádržné systémy obrácené po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kg.C - ISO/R3:Dětské zádržné systémy obrácené proti směru jízdy pro děti ve váhové kategorii do 18 kg.D - ISO/R2:Dětské zádržné systémy obrácené proti směru jízdy pro menší děti ve váhové kategorii do 18 kg.E - ISO/R1:Dětské zádržné systémy obrácené proti směru jízdy pro nejmladší děti ve váhové kategorii do 13 kg.

52Sedadla, zádržné prvkyDětské zádržné systémy
ISOFIX

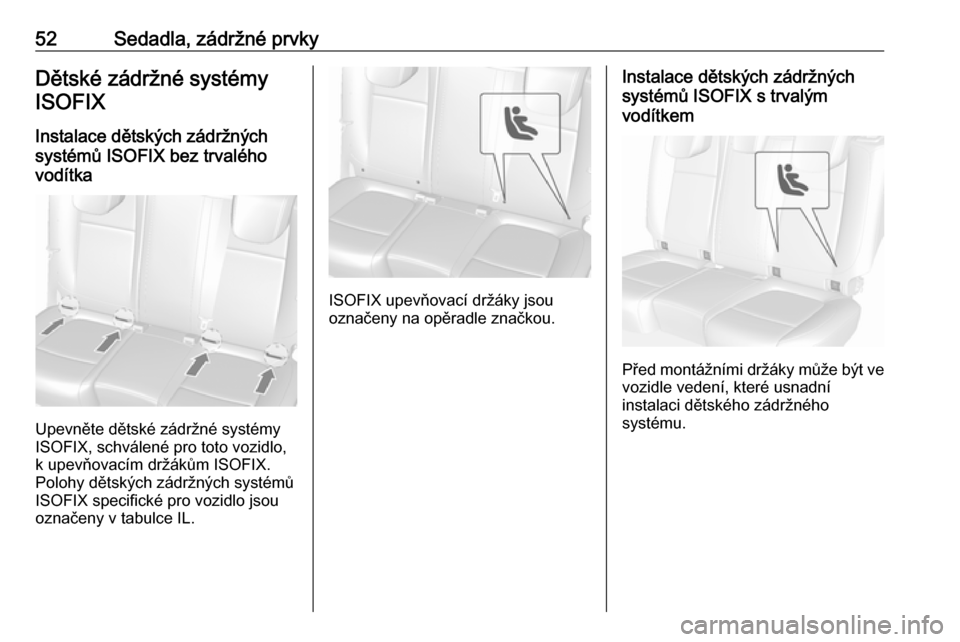

Instalace dětských zádržných
systémů ISOFIX bez trvalého
vodítka
Upevněte dětské zádržné systémy
ISOFIX, schválené pro toto vozidlo,
k upevňovacím držákům ISOFIX.
Polohy dětských zádržných systémů
ISOFIX specifické pro vozidlo jsou
označeny v tabulce IL.
ISOFIX upevňovací držáky jsou
označeny na opěradle značkou.
Instalace dětských zádržných
systémů ISOFIX s trvalým
vodítkem
Před montážními držáky může být ve vozidle vedení, které usnadní
instalaci dětského zádržného
systému.

Sedadla, zádržné prvky53
Po připevnění dětského zádržného
systému se kryty vedení automaticky
sklopí zpět.

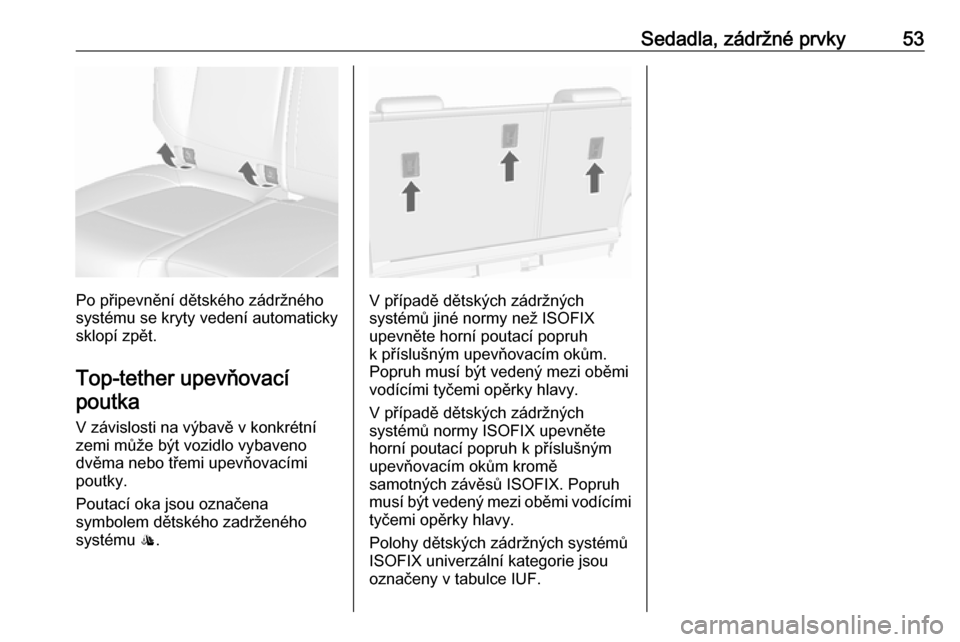

Top-tether upevňovací
poutka
V závislosti na výbavě v konkrétní
zemi může být vozidlo vybaveno
dvěma nebo třemi upevňovacími
poutky.
Poutací oka jsou označena
symbolem dětského zadrženého
systému :.V případě dětských zádržných
systémů jiné normy než ISOFIX
upevněte horní poutací popruh
k příslušným upevňovacím okům.
Popruh musí být vedený mezi oběmi
vodícími tyčemi opěrky hlavy.
V případě dětských zádržných
systémů normy ISOFIX upevněte
horní poutací popruh k příslušným
upevňovacím okům kromě
samotných závěsů ISOFIX. Popruh
musí být vedený mezi oběmi vodícími tyčemi opěrky hlavy.
Polohy dětských zádržných systémů
ISOFIX univerzální kategorie jsou označeny v tabulce IUF.

54Úložné prostoryÚložné prostoryÚložné schránky..........................54
Úložný prostor v přístrojové desce ........................................ 54
Odkládací schránka v palubní desce ........................................ 55
Držáky nápojů ........................... 55
Schránka na sluneční brýle .......55
Úložný prostor pod sedadlem ....56
Schránka ve středové konzole ..56
Zadní nosný systém ..................56
Zavazadlový prostor ....................66
Kryt nákladového prostoru ........67
Kryt zadního úložného prostoru pod podlahou ........................... 68
Poutací oka ............................... 68
Výstražný trojúhelník .................68
Lékárnička ................................. 69
Systém střešních nosičů ..............69
Střešní nosič .............................. 69
Informace o nakládání .................69Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by se při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohlo
otevřít víko úložné schránky
a předměty, které z této schránky
vypadnou, by mohly cestující
zranit.
Úložný prostor v přístrojové
desce
V blízkosti volantu se nachází
odkládací schránka.
Další úložná schránka se nachází
nahoře na odkládací schránce
v palubní desce.
Chcete-li schránku otevřít, stiskněte
tlačítko.
Víka úložných schránek by měla být
během jízdy zavřena.

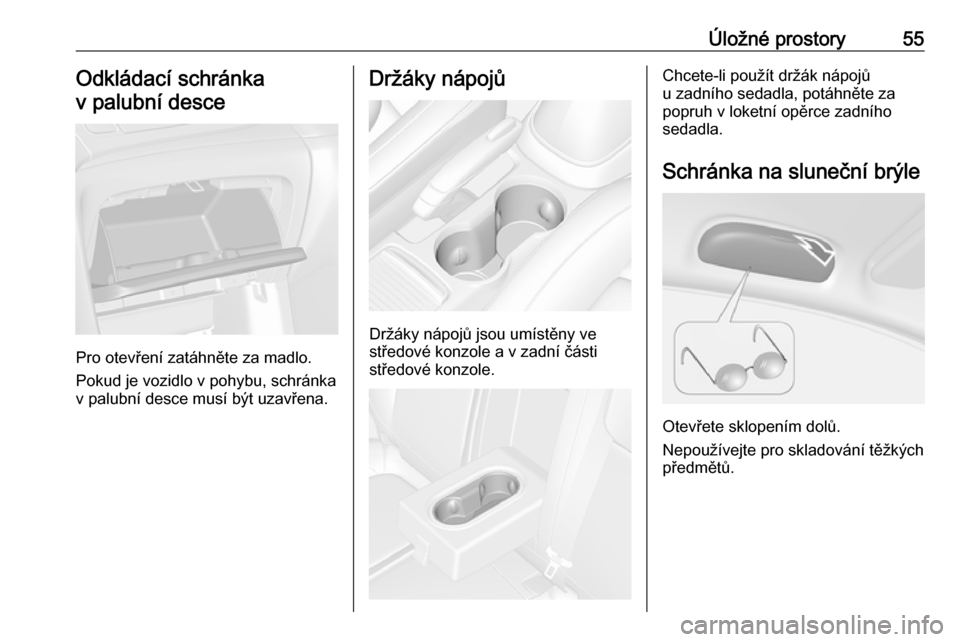

Úložné prostory55Odkládací schránka
v palubní desce
Pro otevření zatáhněte za madlo.
Pokud je vozidlo v pohybu, schránka v palubní desce musí být uzavřena.
Držáky nápojů
Držáky nápojů jsou umístěny ve
středové konzole a v zadní části
středové konzole.
Chcete-li použít držák nápojů
u zadního sedadla, potáhněte za
popruh v loketní opěrce zadního
sedadla.
Schránka na sluneční brýle
Otevřete sklopením dolů.
Nepoužívejte pro skladování těžkých
předmětů.

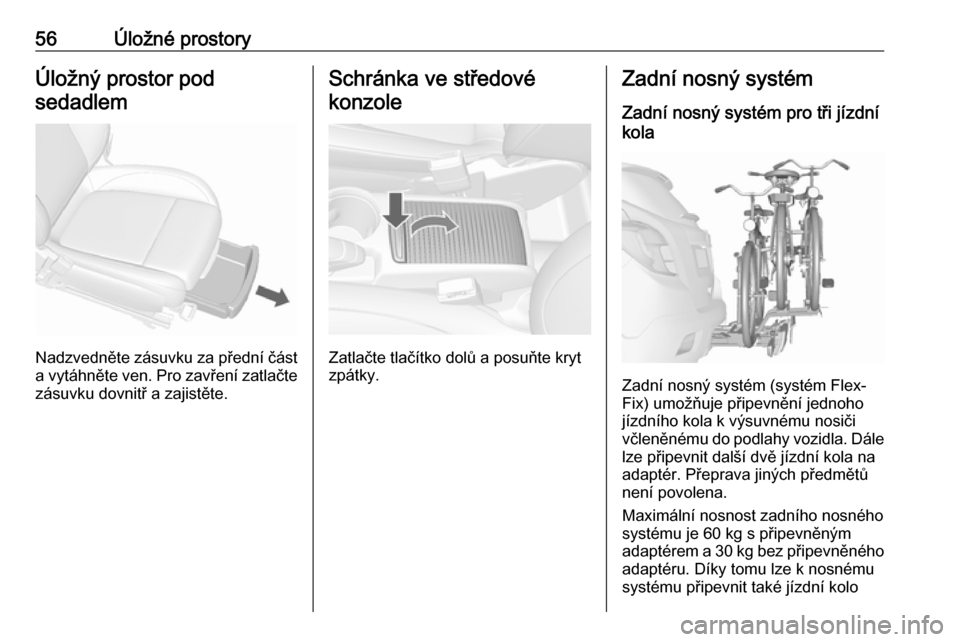

56Úložné prostoryÚložný prostor podsedadlem
Nadzvedněte zásuvku za přední část a vytáhněte ven. Pro zavření zatlačte
zásuvku dovnitř a zajistěte.
Schránka ve středové
konzole
Zatlačte tlačítko dolů a posuňte kryt
zpátky.
Zadní nosný systém
Zadní nosný systém pro tři jízdní
kola
Zadní nosný systém (systém Flex-
Fix) umožňuje připevnění jednoho
jízdního kola k výsuvnému nosiči
včleněnému do podlahy vozidla. Dále
lze připevnit další dvě jízdní kola na
adaptér. Přeprava jiných předmětů
není povolena.
Maximální nosnost zadního nosného
systému je 60 kg s připevněným
adaptérem a 30 kg bez připevněného
adaptéru. Díky tomu lze k nosnému
systému připevnit také jízdní kolo

Úložné prostory57s elektrickým pohonem. Maximální
hmotnost jednoho jízdního kola na
adaptéru je 20 kg.
Rozvor kol jízdního kola nesmí
přesáhnout 1,15 metru. V opačném
případě není možné bezpečné
upevnění jízdního kola.
Pokud se nepoužívá, musíte nosný
systém zasunout zpět do podlahy
vozidla.
Na jízdních kolech nesmí být žádné
předměty, které by se během
přepravy mohli uvolnit.Výstraha
Je-li zadní nosný systém vysunutý a vozidlo je plně zatížené, sníží se
vůle podvozku.
Po cestách v prudkém stoupání
a při jízdě přes rampy, nárazníky
atd. jezděte opatrně.
Výstraha
Před připevňováním jízdních kol
z rámu z uhlíku požádejte o radu prodejce jízdního kola. Může dojít
k poškození jízdních kol.
Vysouvání
Otevřete dveře zavazadlového
prostoru.
9 Varování
Nikdo nesmí být v oblasti
vysouvání zadního nosného
systému, nebezpečí zranění.
Zatáhněte za uvolňovací páčku
směrem nahoru. Zadní nosný systém se uvolní a bude se rychle pohybovat směrem ven ze zadního nárazníku.
Zcela vytáhněte zadní nosný systém
dokud neuslyšíte, že se zajistil.
Ujistěte se, že není možné zadní nosný systém zatlačit dovnitř bez
opětovného zatažení za uvolňovací
páčku.
9 Varování
Připevnit objekty na zadní nosný
systém je dovoleno pouze, pokud
byl systém správně zajištěn.

58Úložné prostoryPokud se zadní nosný systém
správně nezajistí, nepřipevňujte
na něj žádné objekty. Vyhledejte
pomoc v servisu.

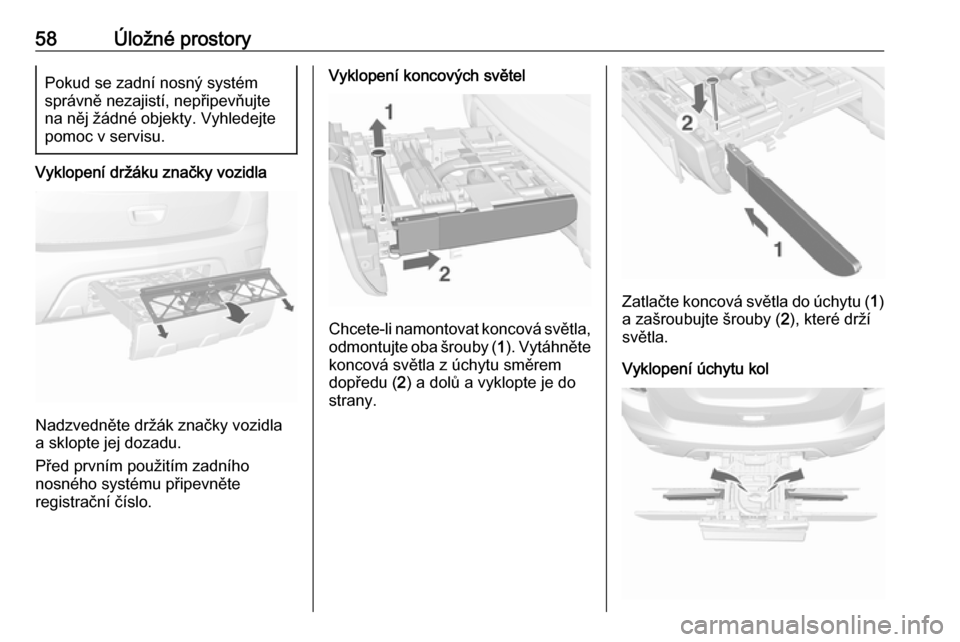

Vyklopení držáku značky vozidla
Nadzvedněte držák značky vozidla
a sklopte jej dozadu.
Před prvním použitím zadního
nosného systému připevněte
registrační číslo.
Vyklopení koncových světel
Chcete-li namontovat koncová světla, odmontujte oba šrouby ( 1). Vytáhněte
koncová světla z úchytu směrem
dopředu ( 2) a dolů a vyklopte je do
strany.
Zatlačte koncová světla do úchytu ( 1)
a zašroubujte šrouby ( 2), které drží
světla.
Vyklopení úchytu kol
