Úložné prostory59Sundejte popruh a vyklopte úchyt.
Zajištění zadního nosného systému
Sundejte popruh a otočte obě upínací páčky co nejvíce do boku.
Jinak nelze zaručit bezpečnou
funkčnost.
Montáž nosiče jízdních kol
Nadzvedněte nosič vzadu ( 1)
a potáhněte je dozadu.
Vyklopte nosič ( 2) nahoru.
Zatlačte nosič ( 1) a otočte rukojeť ( 2)
dozadu tak, aby zaklesla.
Stiskněte tlačítko ( 1) a vysuňte levou
část nosiče ( 2).
Stiskněte tlačítko ( 1) a zasuňte levou
část nosiče do pravé části ( 2).

60Úložné prostory

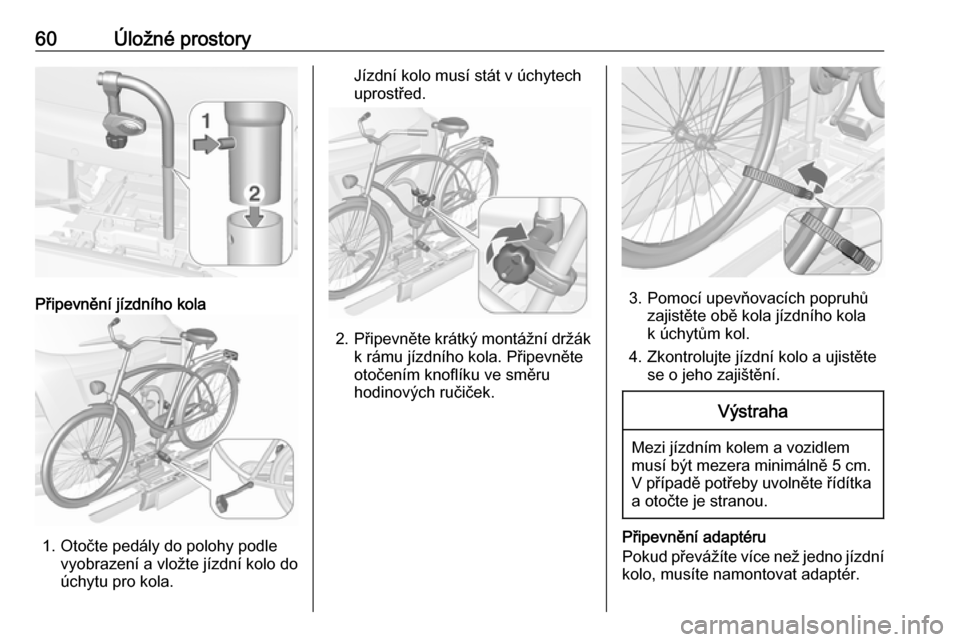

Připevnění jízdního kola
1. Otočte pedály do polohy podlevyobrazení a vložte jízdní kolo do
úchytu pro kola.
Jízdní kolo musí stát v úchytech
uprostřed.
2. Připevněte krátký montážní držák
k rámu jízdního kola. Připevněte
otočením knoflíku ve směru
hodinových ručiček.
3. Pomocí upevňovacích popruhů zajistěte obě kola jízdního kola
k úchytům kol.
4. Zkontrolujte jízdní kolo a ujistěte se o jeho zajištění.
Výstraha
Mezi jízdním kolem a vozidlem
musí být mezera minimálně 5 cm.
V případě potřeby uvolněte řídítka a otočte je stranou.
Připevnění adaptéru
Pokud převážíte více než jedno jízdní
kolo, musíte namontovat adaptér.

Úložné prostory61
1. Připevněte adaptér k zadnímunosnému systému podle
vyobrazení.
2. Otočte páku ( 1) dopředu
a podržte ji. Potom spusťte
adaptér ( 2) vzadu.
3. Uvolněte páku a zkontrolujte, zda je adaptér spolehlivě zajištěn.
4. Chcete-li sklopit zadní nosnýsystém dozadu, veďte popruh
k adaptéru pod pákou. Upevněte
popruh.
Připevnění dalších jízdních kol
Další jízdní kola se připevňují
podobně jako první jízdní kolo. Kromě toho se musí provést několik dalších
kroků:
1. Před nasazením jízdního kola vždy vyklopte úchyt pro další
jízdní kolo (pokud jej budete
potřebovat).
2. Před nasazením jízdního kola vždy otočte pedály do vhodné
polohy.
3. Umístěte jízdní kola do zadního nosného systému střídavě vlevo
a vpravo.

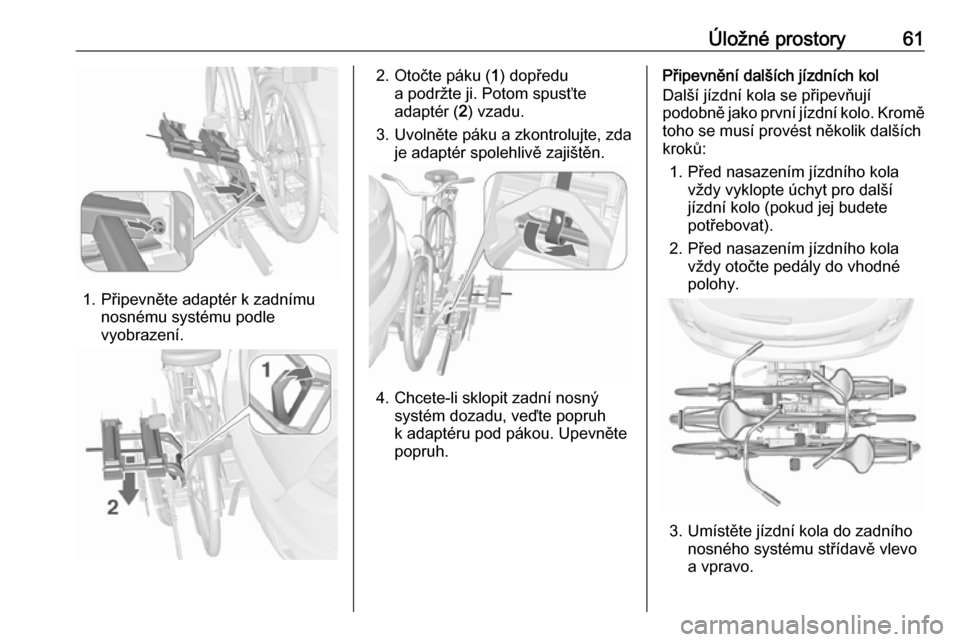

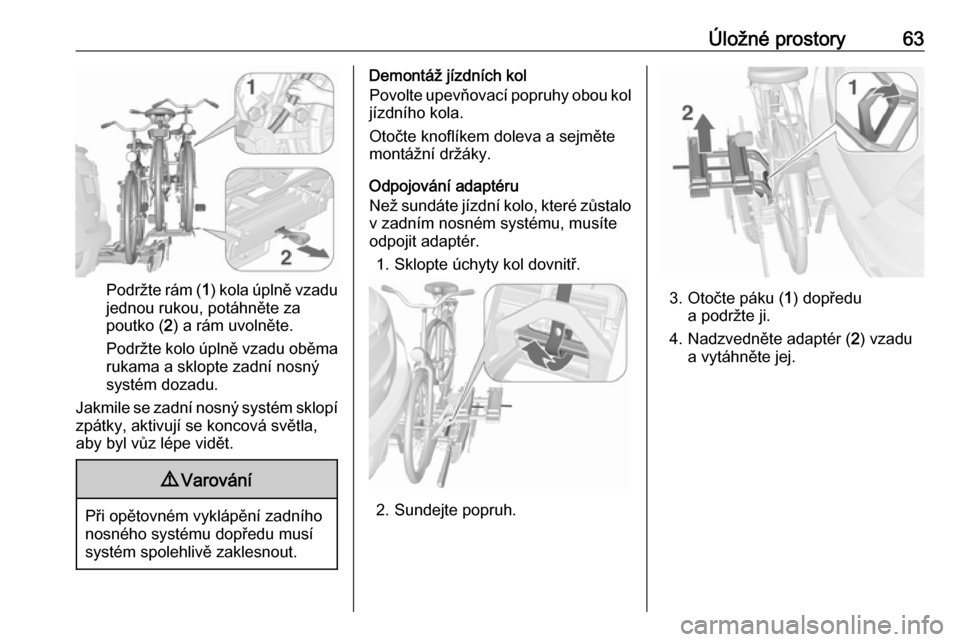

62Úložné prostory4. Vyrovnejte jízdní kola k jižpřipevněnému jízdnímu kolu.
Náboje kol se nesmí navzájem
dotýkat.
5. Připevněte jízdní kola pomocí montážních držáků a popruhů
podle popisů pro první kolo.
Montážní držáky se musí
připevnit rovnoběžně.
Druhé jízdní kolo připevněte k nosiči pomocí dlouhého
montážního držáku.
K připevnění třetího jízdního kola
použijte krátký montážní držák
z příslušenství. Držák se musí
připevnit mezi rámy druhého
a třetího jízdního kola.
6. Kromě toho pomocí upevňovacích popruhů zajistěte
obě kola třetího jízdního kola k úchytům kol.
Pro zlepšení viditelnosti
doporučujeme na jízdní kolo vzadu
připevnit výstražnou ceduli.
Sklopení zadního nosného systému
dozadu
Aby byl přístupný zavazadlový
prostor, zadní nosný systém se musí
sklopit dozadu.
● Bez připevněného adaptéru:
Potlačte páku ( 1), odjistěte ji
a podržte.
Potáhněte nosič ( 2) dozadu
a sklopte zadní nosný systém.
● S připevněným adaptérem:
9 Varování
Dávejte pozor při vypojování
zadního nosného systému,
protože se systém nakloní
dozadu. Riziko poranění.

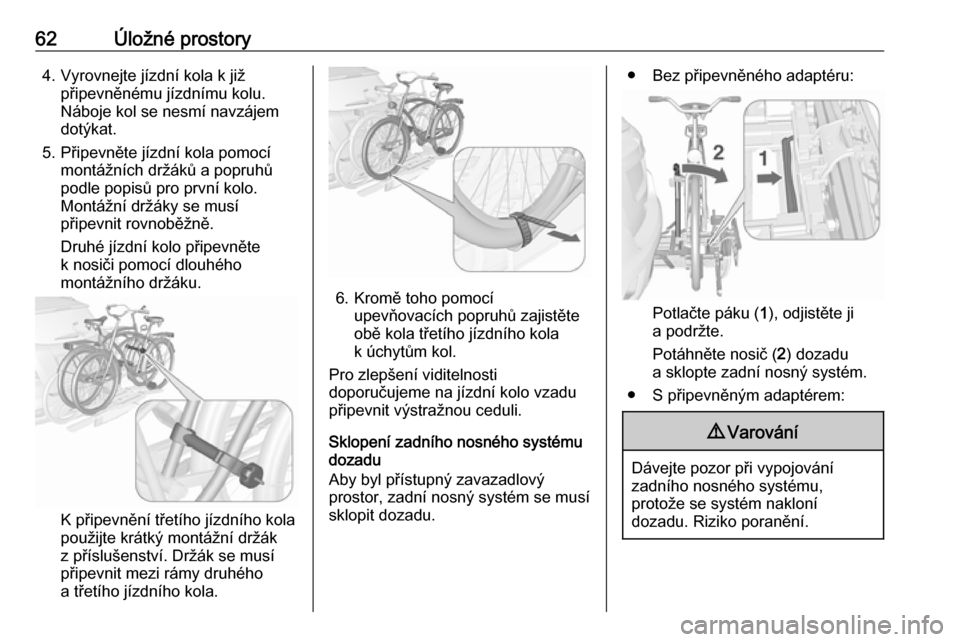

Úložné prostory63
Podržte rám (1) kola úplně vzadu
jednou rukou, potáhněte za
poutko ( 2) a rám uvolněte.
Podržte kolo úplně vzadu oběma rukama a sklopte zadní nosný
systém dozadu.
Jakmile se zadní nosný systém sklopí
zpátky, aktivují se koncová světla,
aby byl vůz lépe vidět.
9 Varování
Při opětovném vyklápění zadního
nosného systému dopředu musí
systém spolehlivě zaklesnout.
Demontáž jízdních kol
Povolte upevňovací popruhy obou kol
jízdního kola.
Otočte knoflíkem doleva a sejměte
montážní držáky.
Odpojování adaptéru
Než sundáte jízdní kolo, které zůstalo v zadním nosném systému, musíte
odpojit adaptér.
1. Sklopte úchyty kol dovnitř.
2. Sundejte popruh.
3. Otočte páku ( 1) dopředu
a podržte ji.
4. Nadzvedněte adaptér ( 2) vzadu
a vytáhněte jej.

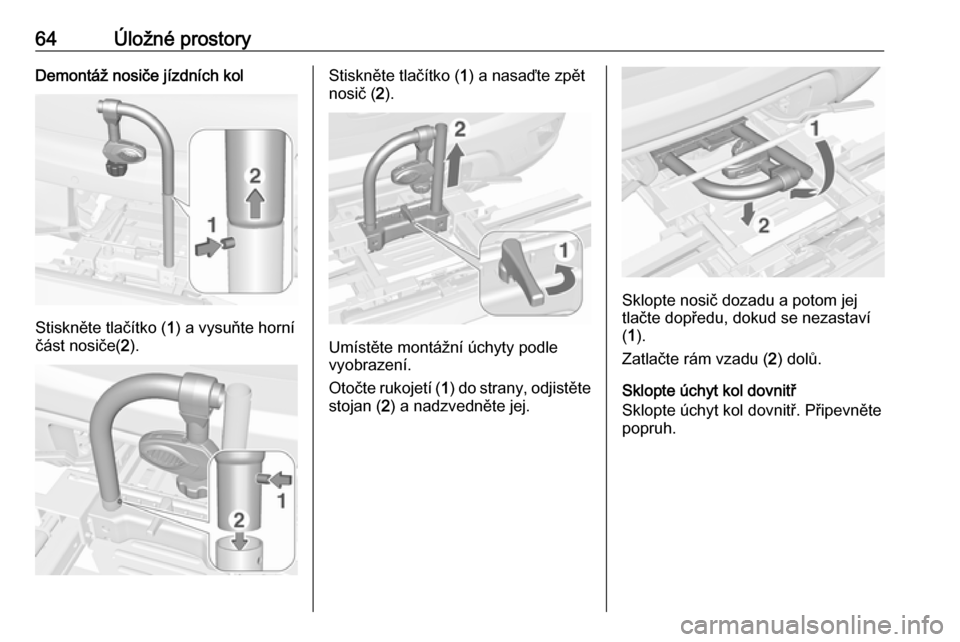

64Úložné prostoryDemontáž nosiče jízdních kol
Stiskněte tlačítko (1) a vysuňte horní
část nosiče( 2).
Stiskněte tlačítko ( 1) a nasaďte zpět
nosič ( 2).
Umístěte montážní úchyty podle
vyobrazení.
Otočte rukojetí ( 1) do strany, odjistěte
stojan ( 2) a nadzvedněte jej.
Sklopte nosič dozadu a potom jej
tlačte dopředu, dokud se nezastaví
( 1 ).
Zatlačte rám vzadu ( 2) dolů.
Sklopte úchyt kol dovnitř
Sklopte úchyt kol dovnitř. Připevněte
popruh.

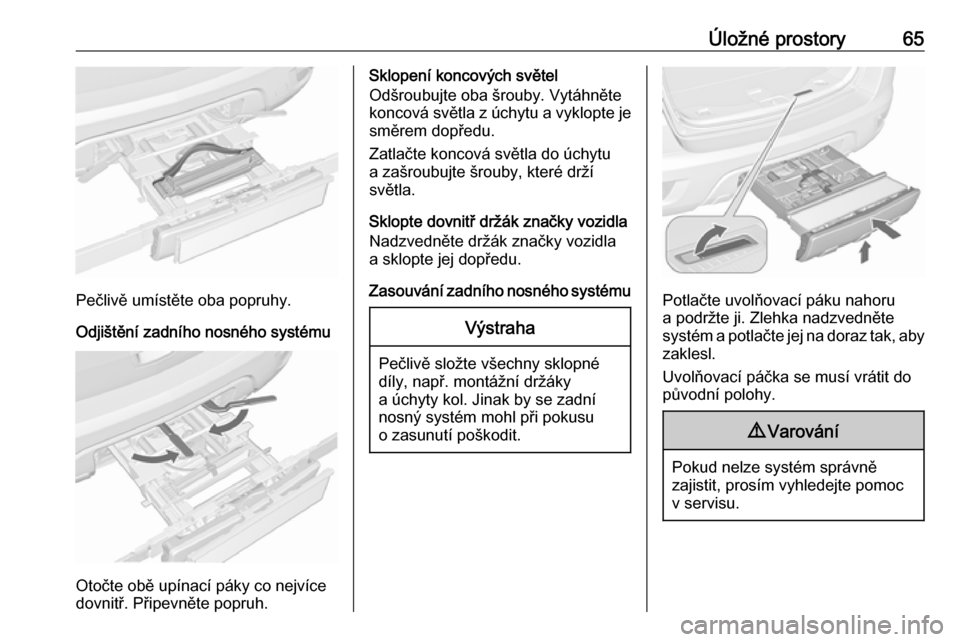

Úložné prostory65
Pečlivě umístěte oba popruhy.
Odjištění zadního nosného systému
Otočte obě upínací páky co nejvíce
dovnitř. Připevněte popruh.
Sklopení koncových světel
Odšroubujte oba šrouby. Vytáhněte
koncová světla z úchytu a vyklopte je
směrem dopředu.
Zatlačte koncová světla do úchytu
a zašroubujte šrouby, které drží
světla.
Sklopte dovnitř držák značky vozidla
Nadzvedněte držák značky vozidla
a sklopte jej dopředu.
Zasouvání zadního nosného systémuVýstraha
Pečlivě složte všechny sklopné
díly, např. montážní držáky
a úchyty kol. Jinak by se zadní
nosný systém mohl při pokusu
o zasunutí poškodit.
Potlačte uvolňovací páku nahoru
a podržte ji. Zlehka nadzvedněte
systém a potlačte jej na doraz tak, aby zaklesl.
Uvolňovací páčka se musí vrátit do
původní polohy.
9 Varování
Pokud nelze systém správně
zajistit, prosím vyhledejte pomoc
v servisu.

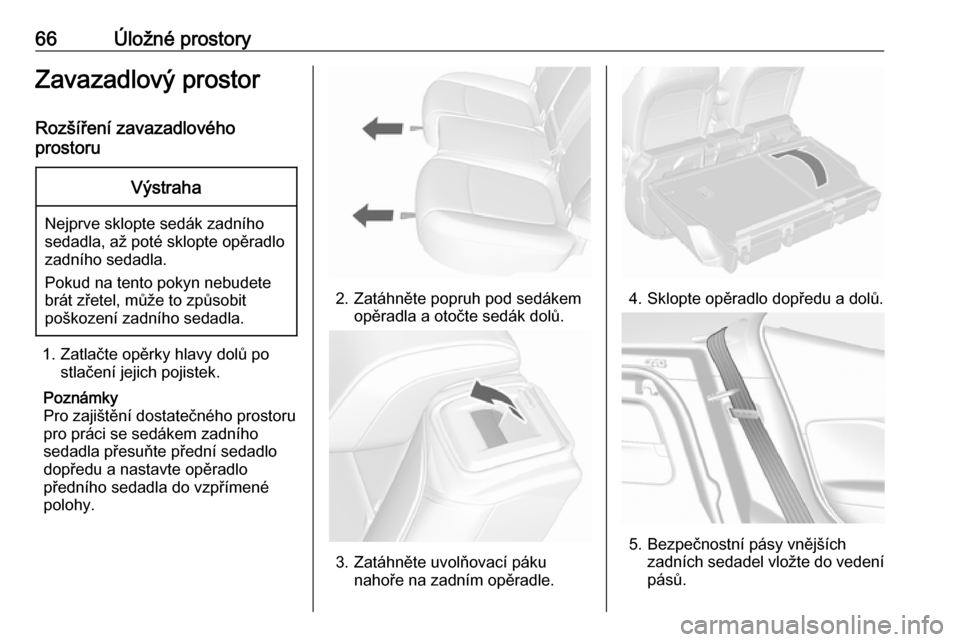

66Úložné prostoryZavazadlový prostorRozšíření zavazadlového
prostoruVýstraha
Nejprve sklopte sedák zadního
sedadla, až poté sklopte opěradlo
zadního sedadla.
Pokud na tento pokyn nebudete
brát zřetel, může to způsobit
poškození zadního sedadla.
1. Zatlačte opěrky hlavy dolů po stlačení jejich pojistek.
Poznámky
Pro zajištění dostatečného prostoru pro práci se sedákem zadního
sedadla přesuňte přední sedadlo
dopředu a nastavte opěradlo
předního sedadla do vzpřímené
polohy.
2. Zatáhněte popruh pod sedákem opěradla a otočte sedák dolů.
3. Zatáhněte uvolňovací pákunahoře na zadním opěradle.
4. Sklopte opěradlo dopředu a dolů.
5. Bezpečnostní pásy vnějšíchzadních sedadel vložte do vedení
pásů.

Úložné prostory67Pro návrat opěradla do původní
polohy vytáhněte bezpečnostní pás
z vedení pásů a zvedněte opěradlo nahoru.
Zatlačte opěradlo pevně na místo.9 Varování
Než se rozjedete, při vyklopení
nahoru zkontrolujte, zda jsou
opěradla spolehlivě zajištěna.
V opačném případě může při
prudkém brzdění nebo kolizi dojít
k poranění osob nebo poškození
nákladu či vozidla.
Ujistěte se, že bezpečnostní pásy
nejsou v přezce přiskřípnuty.
Při zvednutí opěradla může dojít
k zablokování bezpečnostního pásu
vzadu uprostřed. Pokud k tomu
dojde, nechte pás navinout se zpět
a zopakujte celý postup.
Pokud je bezpečnostní pás stále
zablokován, otočte sedák dolů
a zkuste znovu.
Při vracení sedáku zadního sedadla
dejte zadní část sedáku do původní
polohy, dbejte přitom na to, aby
popruhy se zámky bezpečnostních
pásů nebyly překrouceny nebo
zachyceny pod sedákem, poté
zatlačte přední část sedáku pevně
dolů, dokud se nezajistí.Výstraha
Při vracení opěradla zadního
sedadla do vzpřímené polohy
umístěte zadní bezpečnostní pásy a zámky mezi opěradlo zadního
sedadla a jeden sedák. Dbejte na
to, aby se bezpečnostní pásy
a zámky nezachytili pod sedákem
zadního sedadla.
Dbejte na to, aby bezpečnostní
pásy nebyly překroucené nebo
zachycené v opěradle sedadla
a aby byly umístěny ve správné
poloze.
Kryt nákladového prostoru
Na kryt nepokládejte žádné
předměty.
Demontáž
Vyhákněte přídržné popruhy ze dveří zavazadlového prostoru.
Nadzvedněte kryt vzadu a zatlačte jej
vpředu nahoru.
Sejměte kryt.
Umístění
Nasaďte kryt do bočních vodítek
a sklopte jej dolů.

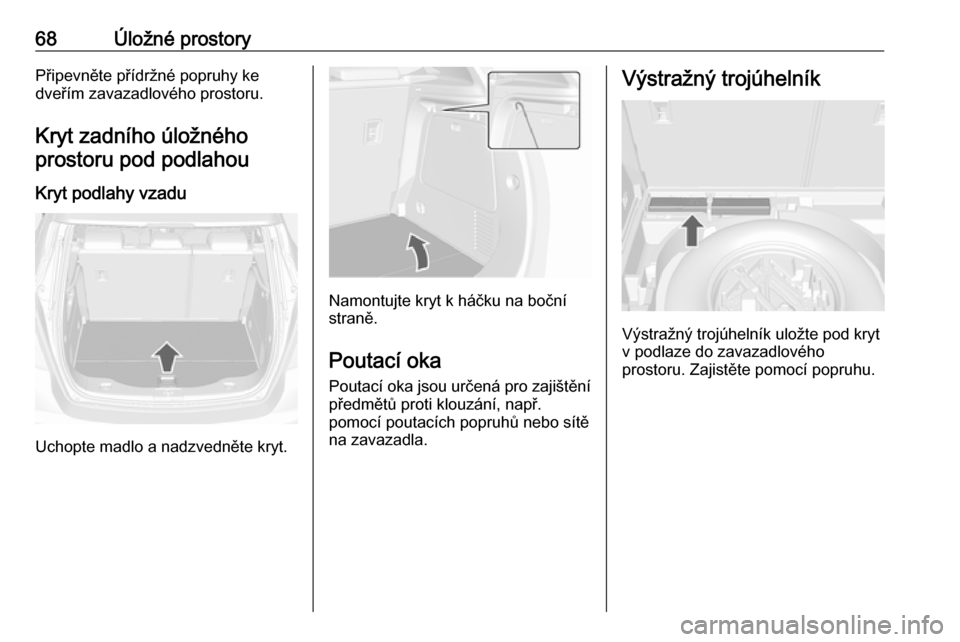

68Úložné prostoryPřipevněte přídržné popruhy ke
dveřím zavazadlového prostoru.
Kryt zadního úložnéhoprostoru pod podlahou
Kryt podlahy vzadu
Uchopte madlo a nadzvedněte kryt.
Namontujte kryt k háčku na boční
straně.
Poutací oka Poutací oka jsou určená pro zajištění předmětů proti klouzání, např.
pomocí poutacích popruhů nebo sítě
na zavazadla.
Výstražný trojúhelník
Výstražný trojúhelník uložte pod kryt
v podlaze do zavazadlového
prostoru. Zajistěte pomocí popruhu.
