Сиденья, системы защиты59Группа размера системы ISOFIX и тип детского креслаA - ISO/F3:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
верхнем сегменте весовой категории от 9 до 18 кгB - ISO/F2:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в нижнем сегменте весовой категории от 9 до 18 кгB1 - ISO/F2X:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгC - ISO/R3:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей
в верхнем сегменте весовой категории до 18 кгD - ISO/R2:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей в нижнем сегменте весовой категории до 18 кгE - ISO/R1:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для ма‐
леньких детей в весовой категории до 13 кг

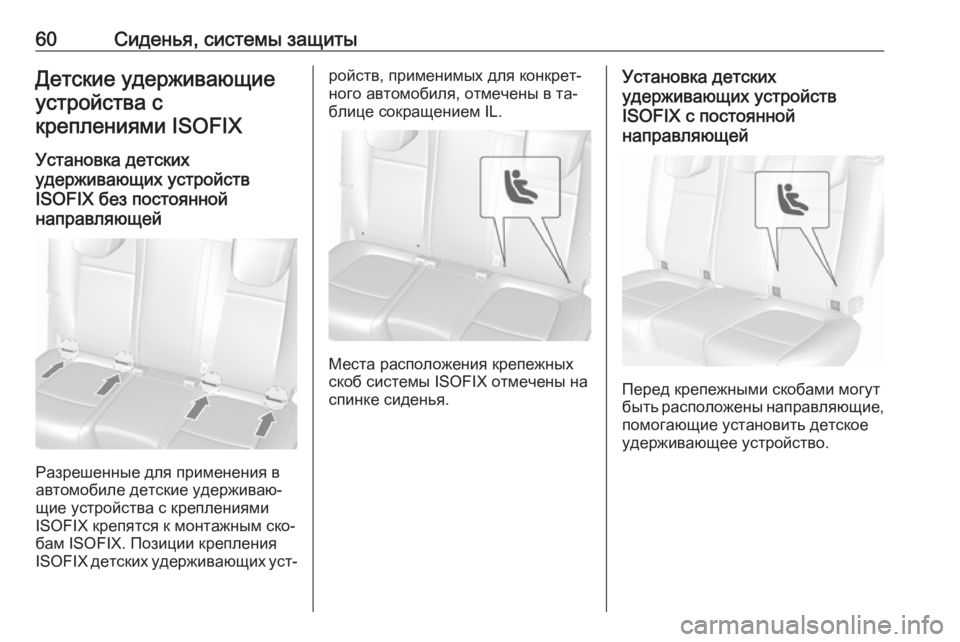

60Сиденья, системы защитыДетские удерживающиеустройства с
креплениями ISOFIX
Установка детских
удерживающих устройств
ISOFIX без постоянной
направляющей
Разрешенные для применения в
автомобиле детские удерживаю‐
щие устройства с креплениями
ISOFIX крепятся к монтажным ско‐
бам ISOFIX. Позиции крепления
ISOFIX детских удерживающих уст‐
ройств, применимых для конкрет‐
ного автомобиля, отмечены в та‐
блице сокращением IL.
Места расположения крепежных
скоб системы ISOFIX отмечены на
спинке сиденья.
Установка детских
удерживающих устройств
ISOFIX с постоянной
направляющей
Перед крепежными скобами могут
быть расположены направляющие,
помогающие установить детское
удерживающее устройство.

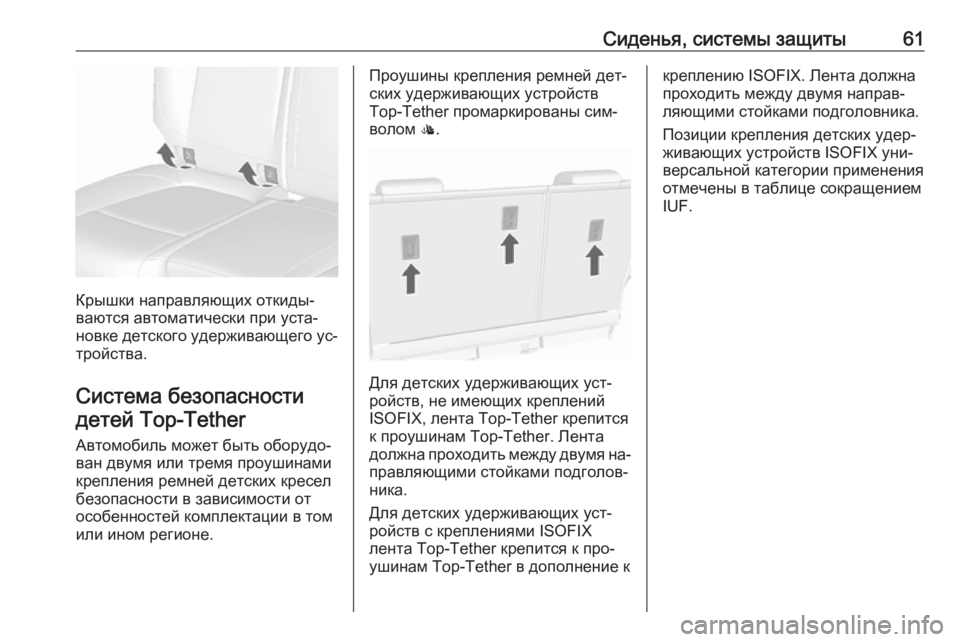

Сиденья, системы защиты61
Крышки направляющих откиды‐
ваются автоматически при уста‐
новке детского удерживающего ус‐
тройства.
Система безопасности детей Top-Tether
Автомобиль может быть оборудо‐
ван двумя или тремя проушинами
крепления ремней детских кресел
безопасности в зависимости от
особенностей комплектации в том
или ином регионе.
Проушины крепления ремней дет‐
ских удерживающих устройств
Top-Tether промаркированы сим‐
волом :.
Для детских удерживающих уст‐
ройств, не имеющих креплений
ISOFIX, лента Top-Tether крепится
к проушинам Top-Tether. Лента должна проходить между двумя на‐ правляющими стойками подголов‐
ника.
Для детских удерживающих уст‐
ройств с креплениями ISOFIX
лента Top-Tether крепится к про‐
ушинам Top-Tether в дополнение к
креплению ISOFIX. Лента должна
проходить между двумя направ‐
ляющими стойками подголовника.
Позиции крепления детских удер‐
живающих устройств ISOFIX уни‐ версальной категории применения
отмечены в таблице сокращением
IUF.

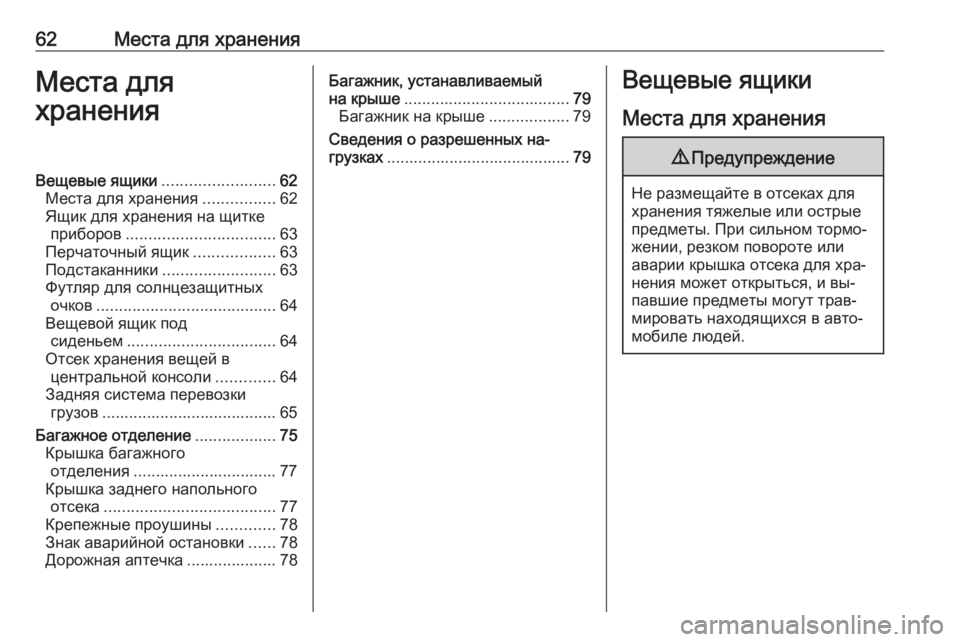

62Места для храненияМеста дляхраненияВещевые ящики .........................62
Места для хранения ................62
Ящик для хранения на щитке приборов ................................. 63
Перчаточный ящик ..................63
Подстаканники ......................... 63
Футляр для солнцезащитных очков ........................................ 64
Вещевой ящик под сиденьем ................................. 64
Отсек хранения вещей в центральной консоли .............64
Задняя система перевозки грузов ....................................... 65
Багажное отделение ..................75
Крышка багажного отделения ................................ 77
Крышка заднего напольного отсека ...................................... 77
Крепежные проушины .............78
Знак аварийной остановки ......78
Дорожная аптечка .................... 78Багажник, устанавливаемый
на крыше ..................................... 79
Багажник на крыше ..................79
Сведения о разрешенных на‐
грузках ......................................... 79Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для хра‐
нения может открыться, и вы‐
павшие предметы могут трав‐
мировать находящихся в авто‐
мобиле людей.

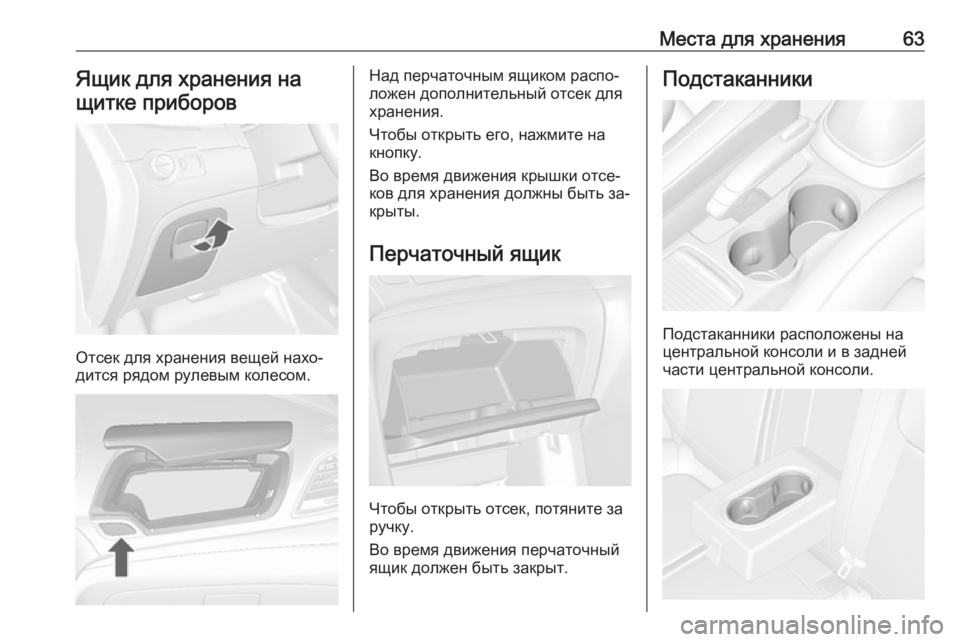

Места для хранения63Ящик для хранения нащитке приборов
Отсек для хранения вещей нахо‐
дится рядом рулевым колесом.
Над перчаточным ящиком распо‐
ложен дополнительный отсек для
хранения.
Чтобы открыть его, нажмите на
кнопку.
Во время движения крышки отсе‐
ков для хранения должны быть за‐
крыты.
Перчаточный ящик
Чтобы открыть отсек, потяните за
ручку.
Во время движения перчаточный
ящик должен быть закрыт.
Подстаканники
Подстаканники расположены на
центральной консоли и в задней
части центральной консоли.

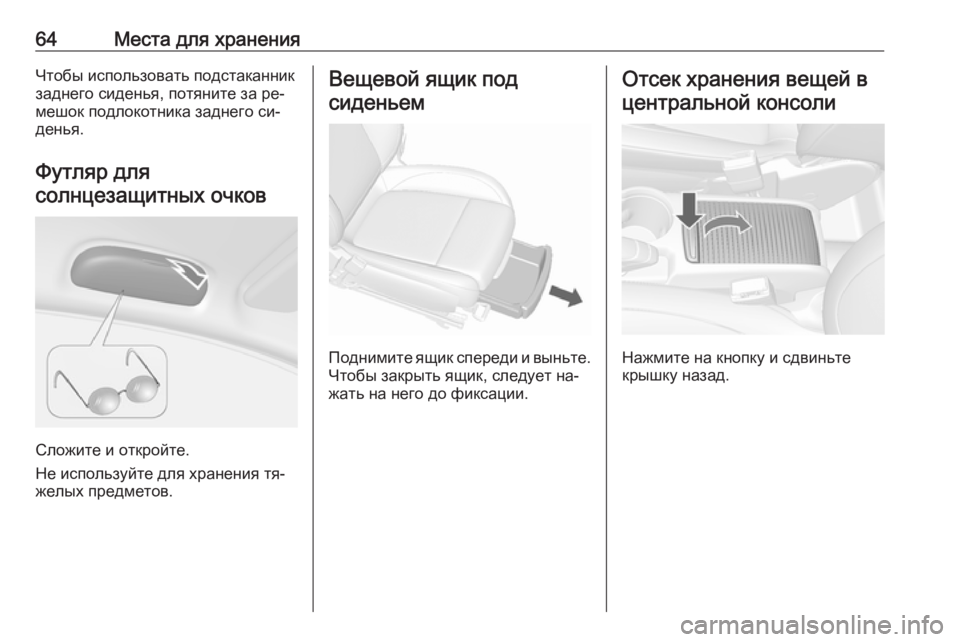

64Места для храненияЧтобы использовать подстаканник
заднего сиденья, потяните за ре‐ мешок подлокотника заднего си‐
денья.
Футляр для солнцезащитных очков
Сложите и откройте.
Не используйте для хранения тя‐
желых предметов.
Вещевой ящик под
сиденьем
Поднимите ящик спереди и выньте.
Чтобы закрыть ящик, следует на‐
жать на него до фиксации.
Отсек хранения вещей в
центральной консоли
Нажмите на кнопку и сдвиньте
крышку назад.

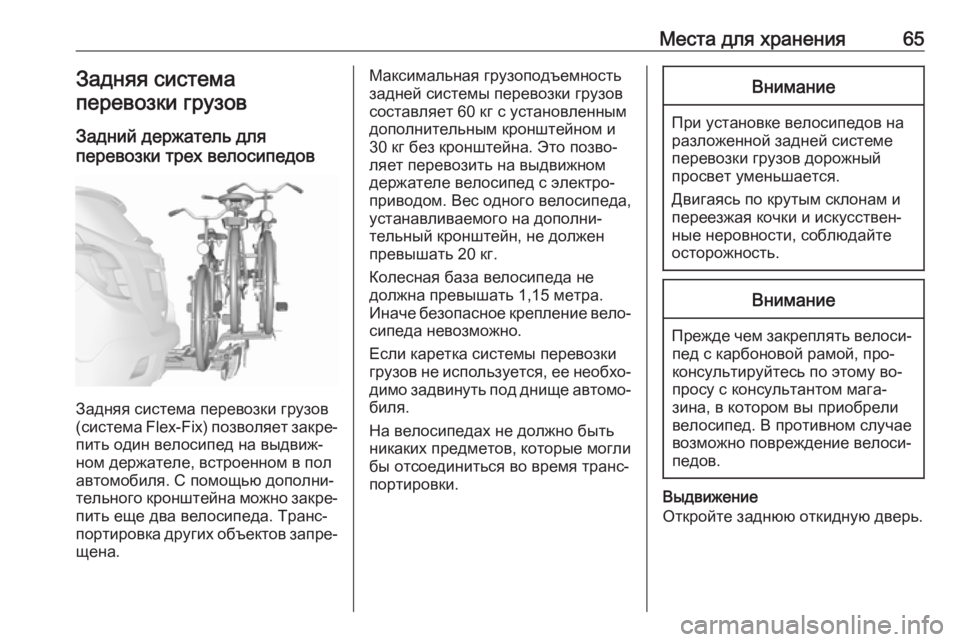

Места для хранения65Задняя система
перевозки грузов
Задний держатель для
перевозки трех велосипедов
Задняя система перевозки грузов
(система Flex-Fix) позволяет закре‐
пить один велосипед на выдвиж‐
ном держателе, встроенном в пол
автомобиля. С помощью дополни‐
тельного кронштейна можно закре‐ пить еще два велосипеда. Транс‐
портировка других объектов запре‐
щена.
Максимальная грузоподъемность
задней системы перевозки грузов
составляет 60 кг с установленным
дополнительным кронштейном и
30 кг без кронштейна. Это позво‐
ляет перевозить на выдвижном
держателе велосипед с электро‐
приводом. Вес одного велосипеда,
устанавливаемого на дополни‐
тельный кронштейн, не должен
превышать 20 кг.
Колесная база велосипеда не
должна превышать 1,15 метра.
Иначе безопасное крепление вело‐ сипеда невозможно.
Если каретка системы перевозки
грузов не используется, ее необхо‐ димо задвинуть под днище автомо‐
биля.
На велосипедах не должно быть
никаких предметов, которые могли
бы отсоединиться во время транс‐
портировки.Внимание
При установке велосипедов на
разложенной задней системе
перевозки грузов дорожный
просвет уменьшается.
Двигаясь по крутым склонам и
переезжая кочки и искусствен‐ ные неровности, соблюдайте
осторожность.
Внимание
Прежде чем закреплять велоси‐ пед с карбоновой рамой, про‐
консультируйтесь по этому во‐
просу с консультантом мага‐
зина, в котором вы приобрели
велосипед. В противном случае
возможно повреждение велоси‐
педов.
Выдвижение
Откройте заднюю откидную дверь.

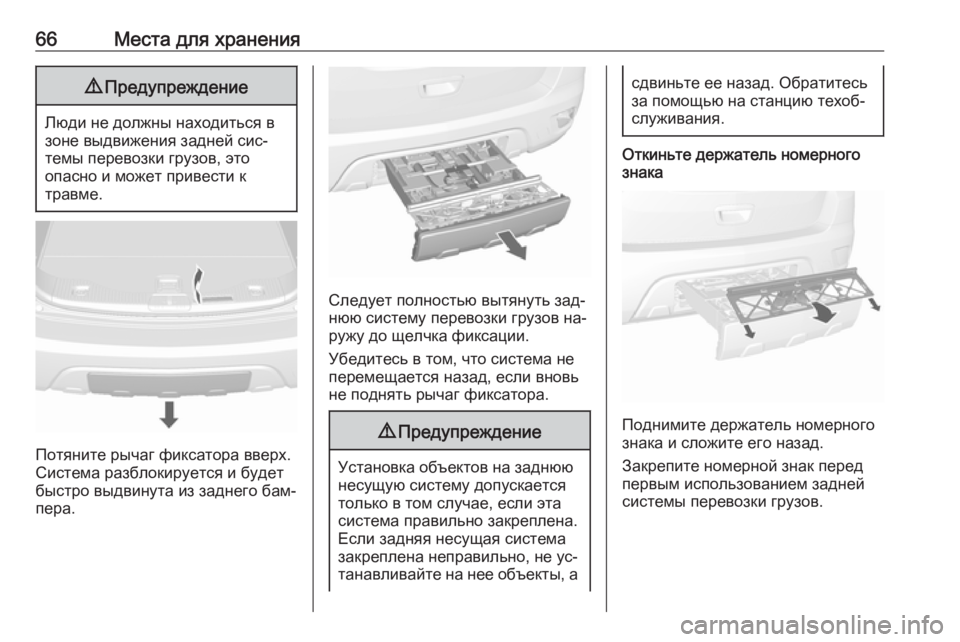

66Места для хранения9Предупреждение
Люди не должны находиться в
зоне выдвижения задней сис‐ темы перевозки грузов, это
опасно и может привести к
травме.
Потяните рычаг фиксатора вверх.
Система разблокируется и будет
быстро выдвинута из заднего бам‐
пера.
Следует полностью вытянуть зад‐
нюю систему перевозки грузов на‐
ружу до щелчка фиксации.
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта
система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты, а
сдвиньте ее назад. Обратитесь
за помощью на станцию техоб‐
служивания.
Откиньте держатель номерного знака
Поднимите держатель номерного
знака и сложите его назад.
Закрепите номерной знак перед первым использованием задней
системы перевозки грузов.

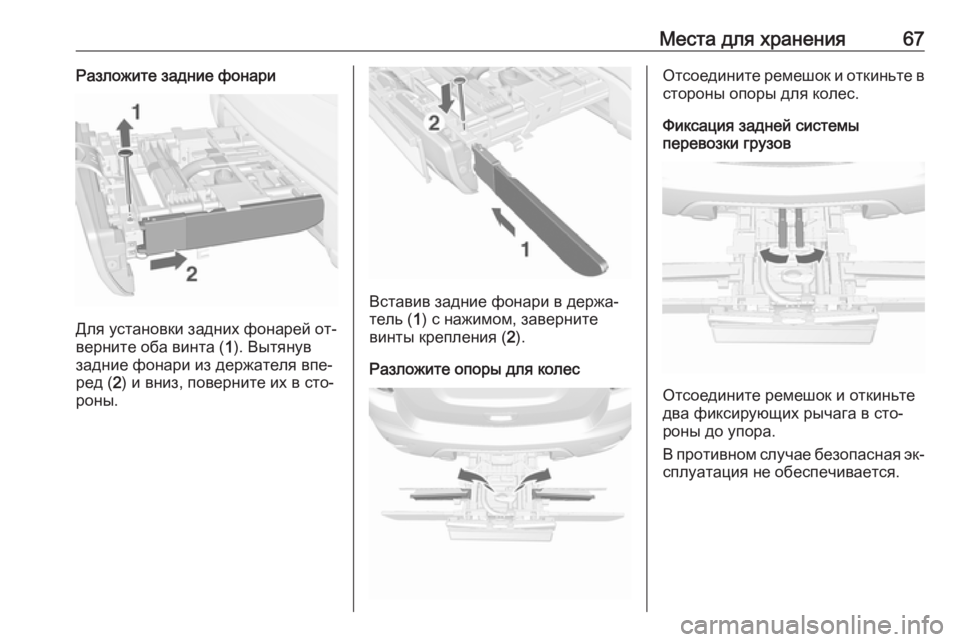

Места для хранения67Разложите задние фонари
Для установки задних фонарей от‐
верните оба винта ( 1). Вытянув
задние фонари из держателя впе‐
ред ( 2) и вниз, поверните их в сто‐
роны.
Вставив задние фонари в держа‐
тель ( 1) с нажимом, заверните
винты крепления ( 2).
Разложите опоры для колес
Отсоедините ремешок и откиньте в
стороны опоры для колес.
Фиксация задней системы
перевозки грузов
Отсоедините ремешок и откиньте
два фиксирующих рычага в сто‐
роны до упора.
В противном случае безопасная эк‐
сплуатация не обеспечивается.

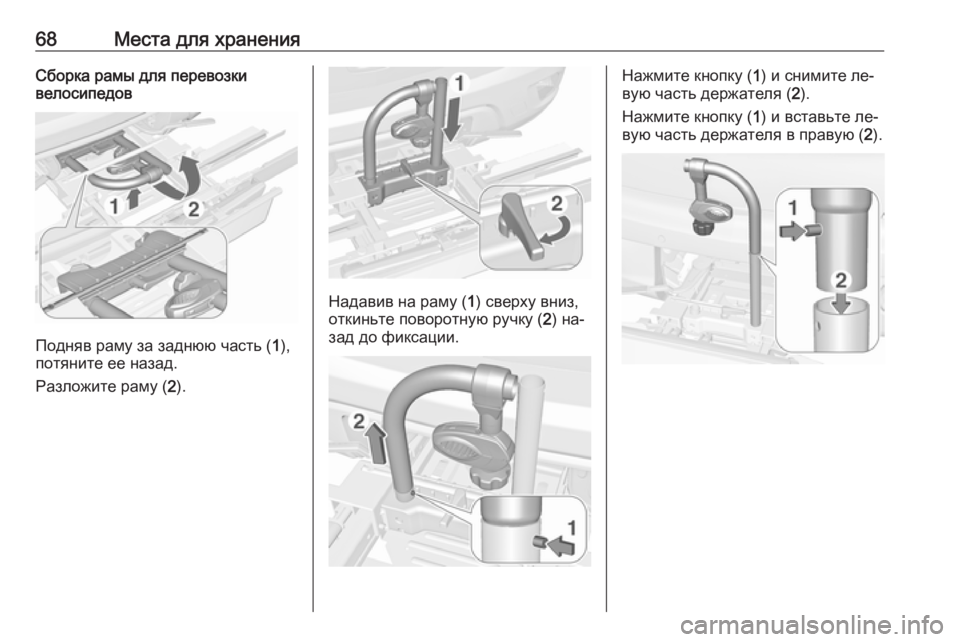

68Места для храненияСборка рамы для перевозки
велосипедов
Подняв раму за заднюю часть ( 1),
потяните ее назад.
Разложите раму ( 2).
Надавив на раму ( 1) сверху вниз,
откиньте поворотную ручку ( 2) на‐
зад до фиксации.
Нажмите кнопку ( 1) и снимите ле‐
вую часть держателя ( 2).
Нажмите кнопку ( 1) и вставьте ле‐
вую часть держателя в правую ( 2).
