OPEL MOKKA X 2017 Priručnik za vlasnika (in Croatian)

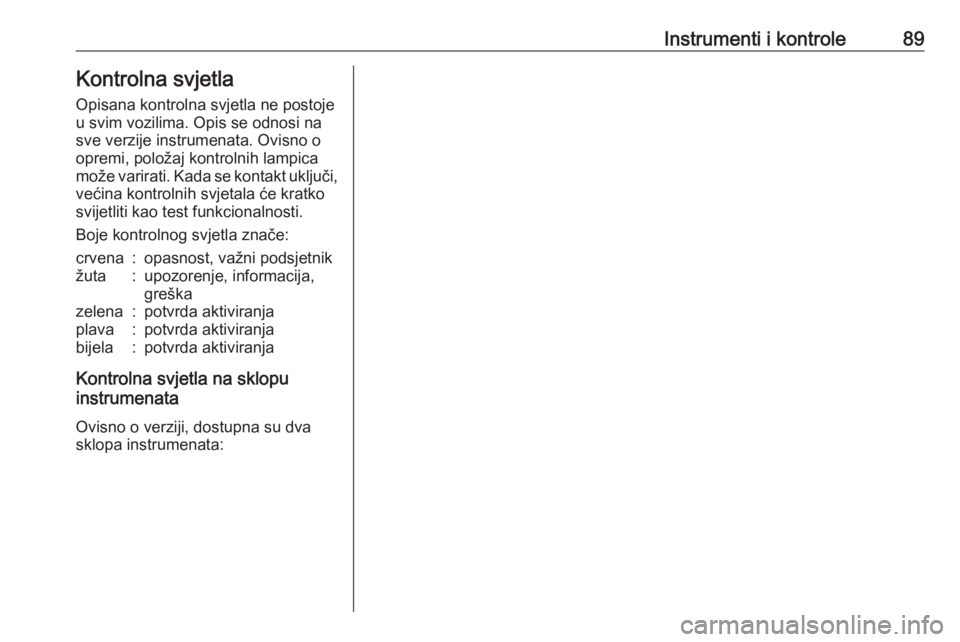

Instrumenti i kontrole89Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja
Kontrolna svjetla na sklopu
instrumenata
Ovisno o verziji, dostupna su dva
sklopa instrumenata:

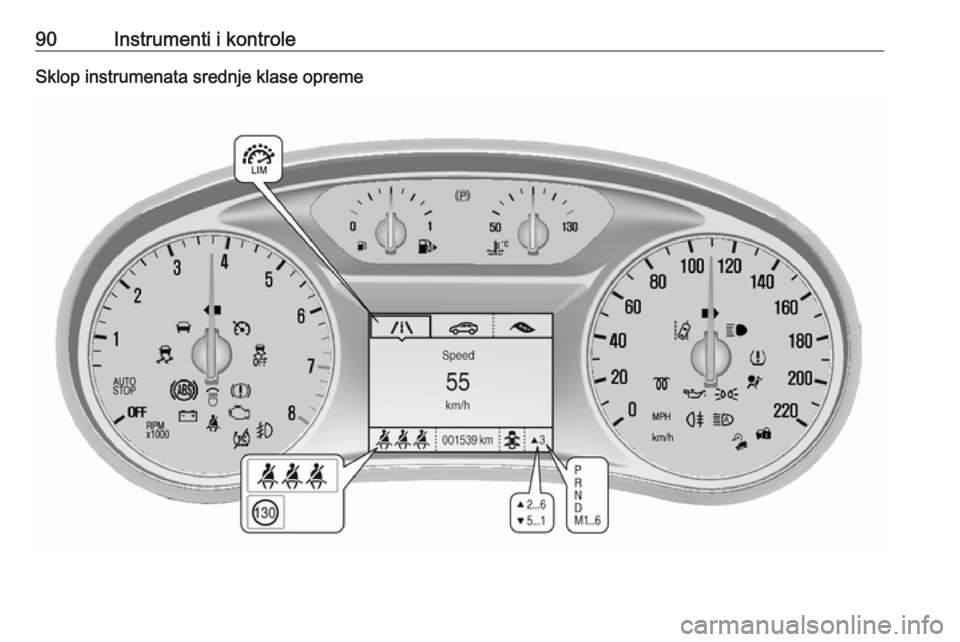

90Instrumenti i kontroleSklop instrumenata srednje klase opreme

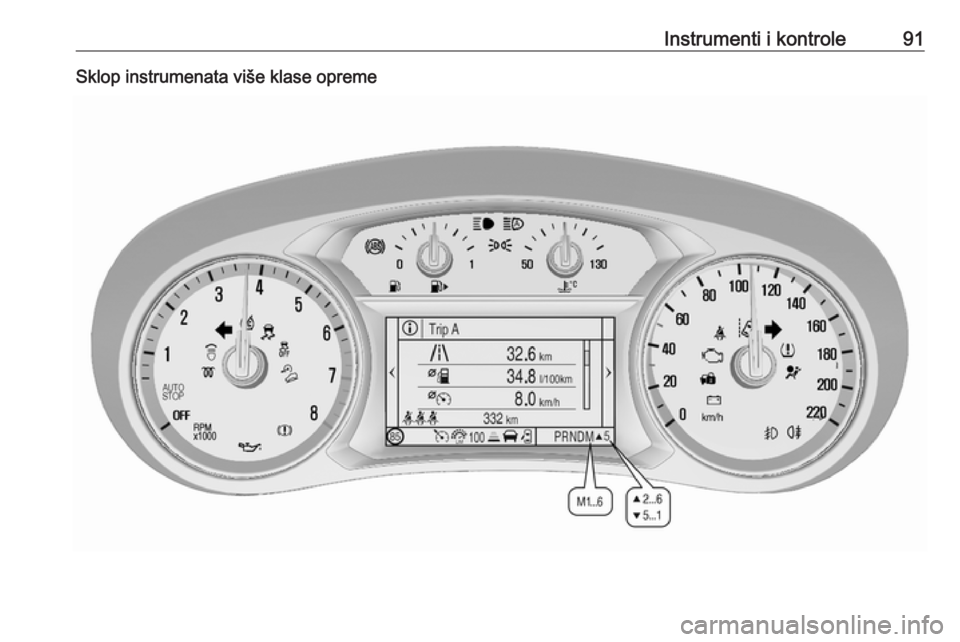

Instrumenti i kontrole91Sklop instrumenata više klase opreme

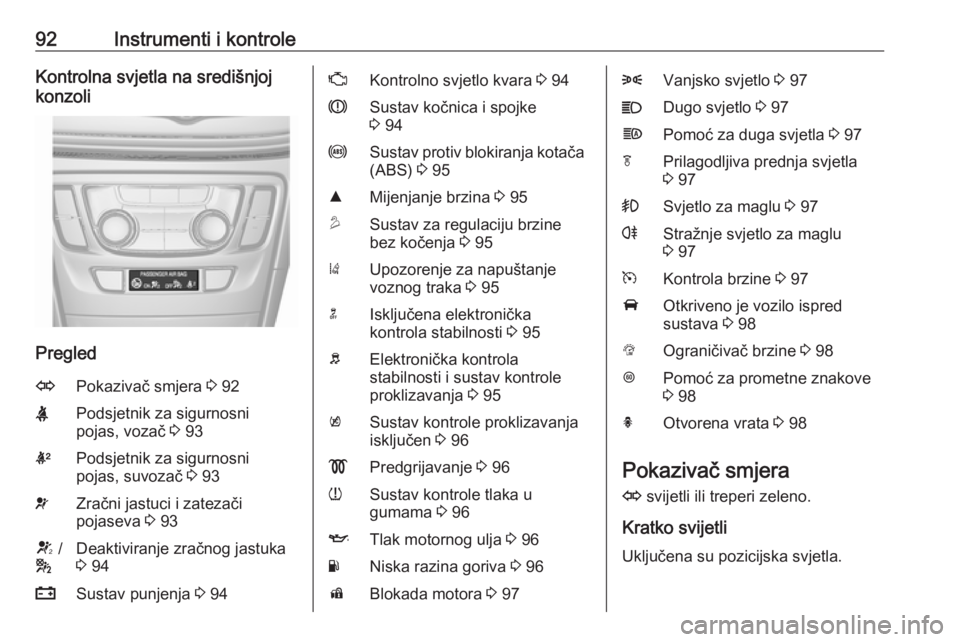

92Instrumenti i kontroleKontrolna svjetla na središnjoj
konzoli
Pregled
OPokazivač smjera 3 92XPodsjetnik za sigurnosni
pojas, vozač 3 93kPodsjetnik za sigurnosni
pojas, suvozač 3 93vZračni jastuci i zatezači
pojaseva 3 93V /
*Deaktiviranje zračnog jastuka
3 94pSustav punjenja 3 94ZKontrolno svjetlo kvara 3 94RSustav kočnica i spojke
3 94uSustav protiv blokiranja kotača
(ABS) 3 95RMijenjanje brzina 3 95uSustav za regulaciju brzine
bez kočenja 3 95)Upozorenje za napuštanje
voznog traka 3 95nIsključena elektronička
kontrola stabilnosti 3 95bElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 95kSustav kontrole proklizavanja
isključen 3 96!Predgrijavanje 3 96wSustav kontrole tlaka u
gumama 3 96ITlak motornog ulja 3 96YNiska razina goriva 3 96dBlokada motora 3 978Vanjsko svjetlo 3 97CDugo svjetlo 3 97fPomoć za duga svjetla 3 97fPrilagodljiva prednja svjetla
3 97>Svjetlo za maglu 3 97rStražnje svjetlo za maglu
3 97mKontrola brzine 3 97AOtkriveno je vozilo ispred
sustava 3 98LOgraničivač brzine 3 98LPomoć za prometne znakove
3 98hOtvorena vrata 3 98
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.

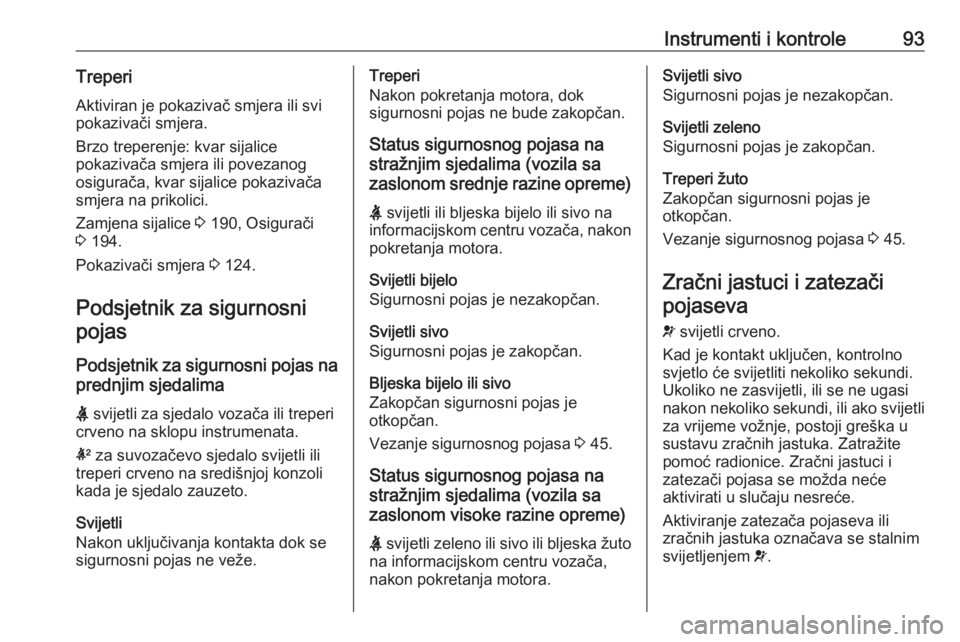

Instrumenti i kontrole93Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača
smjera na prikolici.
Zamjena sijalice 3 190, Osigurači
3 194.
Pokazivači smjera 3 124.
Podsjetnik za sigurnosni pojas
Podsjetnik za sigurnosni pojas na
prednjim sjedalima
X svijetli za sjedalo vozača ili treperi
crveno na sklopu instrumenata.
k za suvozačevo sjedalo svijetli ili
treperi crveno na središnjoj konzoli kada je sjedalo zauzeto.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.Treperi
Nakon pokretanja motora, dok
sigurnosni pojas ne bude zakopčan.
Status sigurnosnog pojasa na
stražnjim sjedalima (vozila sa
zaslonom srednje razine opreme)
X svijetli ili bljeska bijelo ili sivo na
informacijskom centru vozača, nakon pokretanja motora.
Svijetli bijelo
Sigurnosni pojas je nezakopčan.
Svijetli sivo
Sigurnosni pojas je zakopčan.
Bljeska bijelo ili sivo
Zakopčan sigurnosni pojas je
otkopčan.
Vezanje sigurnosnog pojasa 3 45.
Status sigurnosnog pojasa na
stražnjim sjedalima (vozila sa
zaslonom visoke razine opreme)
X svijetli zeleno ili sivo ili bljeska žuto
na informacijskom centru vozača, nakon pokretanja motora.Svijetli sivo
Sigurnosni pojas je nezakopčan.
Svijetli zeleno
Sigurnosni pojas je zakopčan.
Treperi žuto
Zakopčan sigurnosni pojas je
otkopčan.
Vezanje sigurnosnog pojasa 3 45.
Zračni jastuci i zatezači pojaseva
v svijetli crveno.
Kad je kontakt uključen, kontrolno
svjetlo će svijetliti nekoliko sekundi.
Ukoliko ne zasvijetli, ili se ne ugasi
nakon nekoliko sekundi, ili ako svijetli za vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.

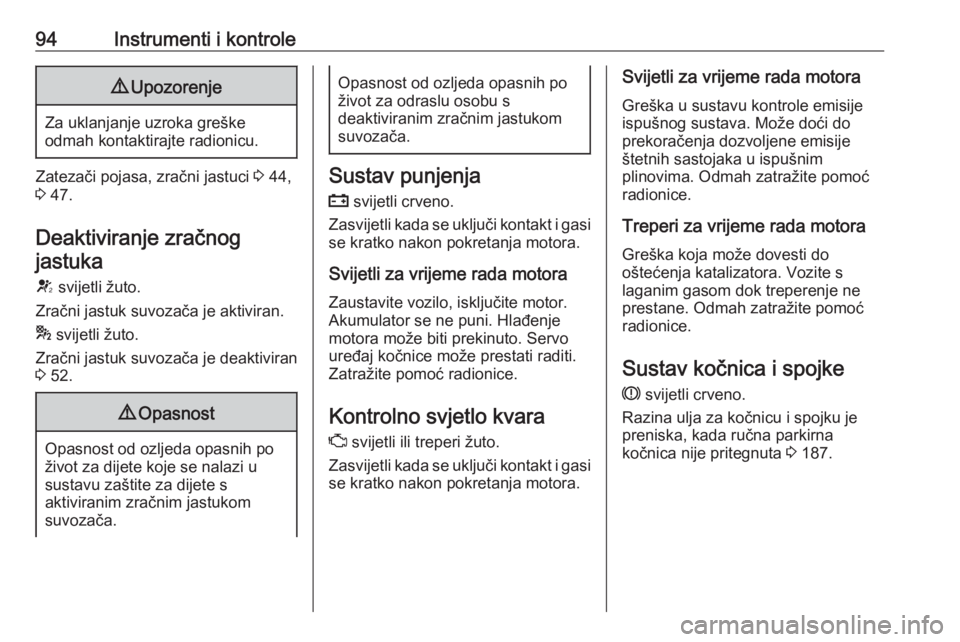

94Instrumenti i kontrole9Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 44,
3 47.
Deaktiviranje zračnog jastuka
V svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 52.
9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator se ne puni. Hlađenje
motora može biti prekinuto. Servo
uređaj kočnice može prestati raditi.
Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Sustav kočnica i spojke R svijetli crveno.
Razina ulja za kočnicu i spojku je preniska, kada ručna parkirna
kočnica nije pritegnuta 3 187.

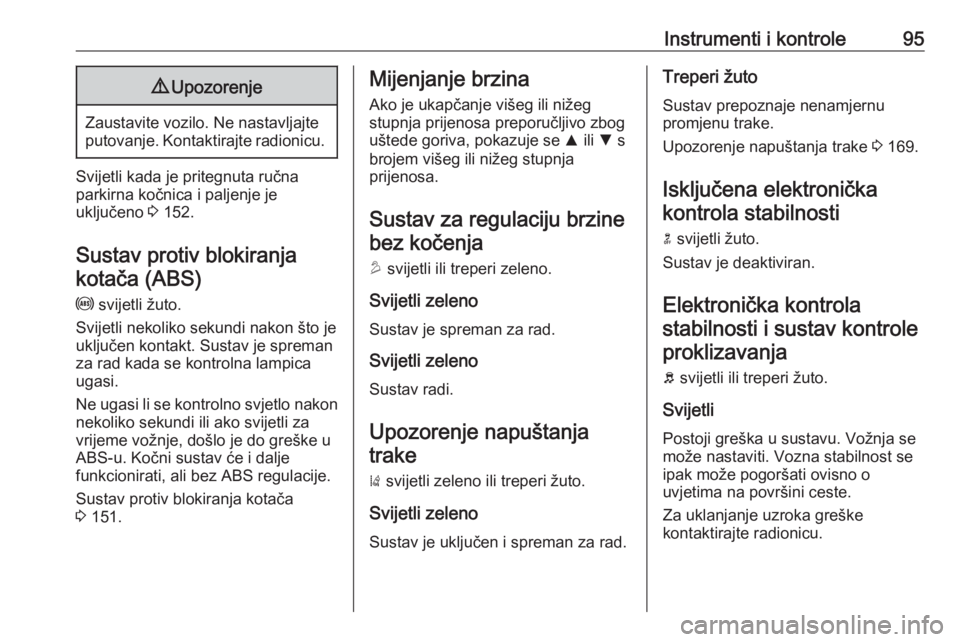

Instrumenti i kontrole959Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada je pritegnuta ručna
parkirna kočnica i paljenje je
uključeno 3 152.
Sustav protiv blokiranja kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 151.
Mijenjanje brzina
Ako je ukapčanje višeg ili nižeg
stupnja prijenosa preporučljivo zbog
uštede goriva, pokazuje se R ili S s
brojem višeg ili nižeg stupnja
prijenosa.
Sustav za regulaciju brzinebez kočenja
u svijetli ili treperi zeleno.
Svijetli zeleno
Sustav je spreman za rad.
Svijetli zelenoSustav radi.
Upozorenje napuštanja trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno
Sustav je uključen i spreman za rad.Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Upozorenje napuštanja trake 3 169.
Isključena elektronička kontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrolastabilnosti i sustav kontroleproklizavanja
b svijetli ili treperi žuto.
Svijetli
Postoji greška u sustavu. Vožnja se može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.

96Instrumenti i kontroleTreperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti.
Sustav za elektroničku regulacija
stabilnosti 3 154, regulaciju vučne
snage 3 153.
Isključen sustav kontrole proklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje ! svijetli žuto.
Predgrijanje dizelskog motora je
uključeno. Aktivira se samo kada je
temperature okoline niska.
Sustav kontrole tlaka u gumama
w svijetli ili treperi žuto.Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni
kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Sustav kontrole tlaka u gumama
3 202.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 184.
Niska razina goriva
Y svijetli ili treperi žuto.

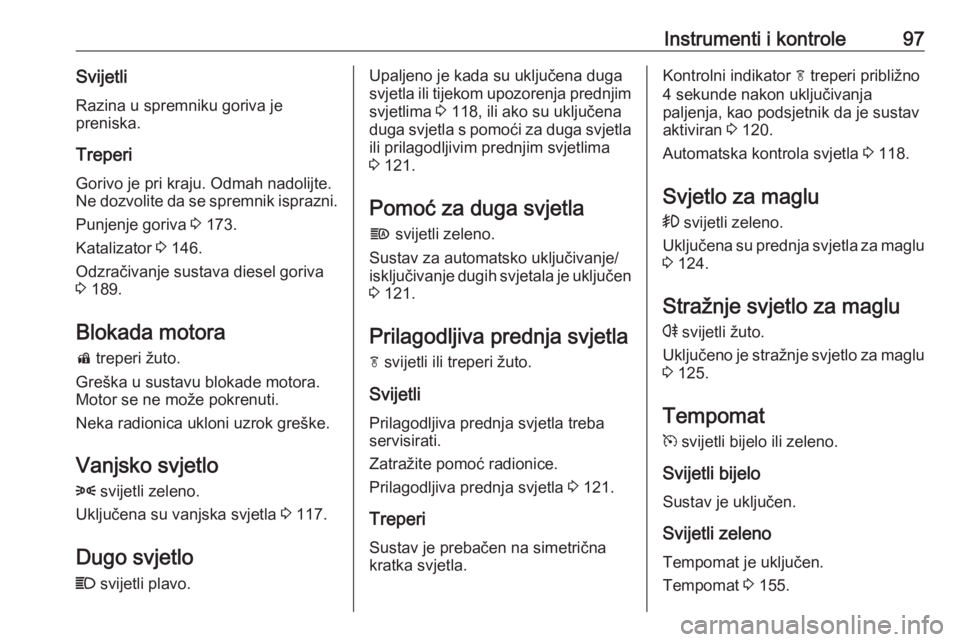

Instrumenti i kontrole97Svijetli
Razina u spremniku goriva je preniska.
Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Punjenje goriva 3 173.
Katalizator 3 146.
Odzračivanje sustava diesel goriva
3 189.
Blokada motora d treperi žuto.
Greška u sustavu blokade motora.
Motor se ne može pokrenuti.
Neka radionica ukloni uzrok greške.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 117.
Dugo svjetlo
C svijetli plavo.Upaljeno je kada su uključena duga
svjetla ili tijekom upozorenja prednjim
svjetlima 3 118, ili ako su uključena
duga svjetla s pomoći za duga svjetla
ili prilagodljivim prednjim svjetlima
3 121.
Pomoć za duga svjetla
f svijetli zeleno.
Sustav za automatsko uključivanje/
isključivanje dugih svjetala je uključen 3 121.
Prilagodljiva prednja svjetla f svijetli ili treperi žuto.
Svijetli
Prilagodljiva prednja svjetla treba
servisirati.
Zatražite pomoć radionice.
Prilagodljiva prednja svjetla 3 121.
Treperi
Sustav je prebačen na simetrična
kratka svjetla.Kontrolni indikator f treperi približno
4 sekunde nakon uključivanja
paljenja, kao podsjetnik da je sustav
aktiviran 3 120.
Automatska kontrola svjetla 3 118.
Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu 3 124.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu 3 125.
Tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zelenoTempomat je uključen.
Tempomat 3 155.

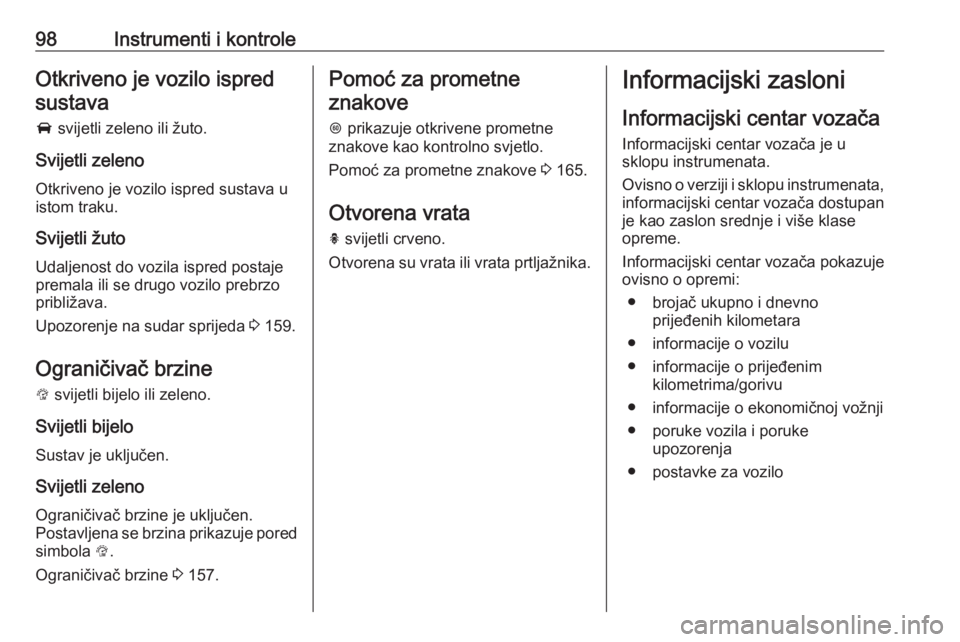

98Instrumenti i kontroleOtkriveno je vozilo ispredsustava
A svijetli zeleno ili žuto.
Svijetli zeleno Otkriveno je vozilo ispred sustava u
istom traku.
Svijetli žuto Udaljenost do vozila ispred postajepremala ili se drugo vozilo prebrzo
približava.
Upozorenje na sudar sprijeda 3 159.
Ograničivač brzine
L svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno
Ograničivač brzine je uključen.
Postavljena se brzina prikazuje pored simbola L.
Ograničivač brzine 3 157.Pomoć za prometne
znakove
L prikazuje otkrivene prometne
znakove kao kontrolno svjetlo.
Pomoć za prometne znakove 3 165.
Otvorena vrata h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.Informacijski zasloni
Informacijski centar vozača
Informacijski centar vozača je u
sklopu instrumenata.
Ovisno o verziji i sklopu instrumenata, informacijski centar vozača dostupan
je kao zaslon srednje i više klase
opreme.
Informacijski centar vozača pokazuje
ovisno o opremi:
● brojač ukupno i dnevno prijeđenih kilometara
● informacije o vozilu
● informacije o prijeđenim kilometrima/gorivu
● informacije o ekonomičnoj vožnji
● poruke vozila i poruke upozorenja
● postavke za vozilo
