OPEL MOKKA X 2017 Priručnik za vlasnika (in Croatian)

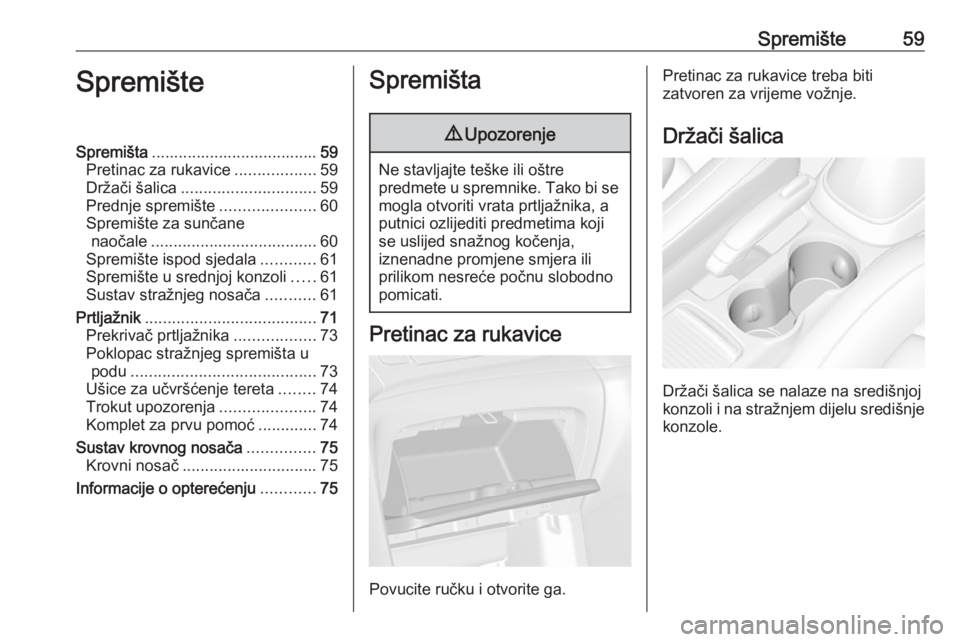

Spremište59SpremišteSpremišta..................................... 59
Pretinac za rukavice ..................59
Držači šalica .............................. 59
Prednje spremište .....................60
Spremište za sunčane naočale ..................................... 60
Spremište ispod sjedala ............61
Spremište u srednjoj konzoli .....61
Sustav stražnjeg nosača ...........61
Prtljažnik ...................................... 71
Prekrivač prtljažnika ..................73
Poklopac stražnjeg spremišta u podu ......................................... 73
Ušice za učvršćenje tereta ........74
Trokut upozorenja .....................74
Komplet za prvu pomoć .............74
Sustav krovnog nosača ...............75
Krovni nosač .............................. 75
Informacije o opterećenju ............75Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Povucite ručku i otvorite ga.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači šalica se nalaze na središnjoj
konzoli i na stražnjem dijelu središnje konzole.

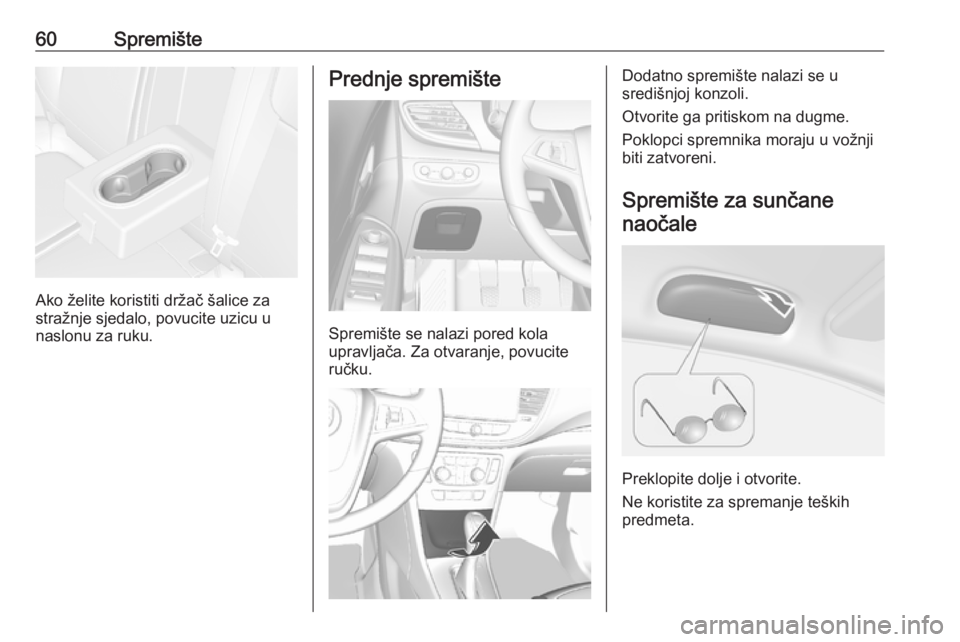

60Spremište
Ako želite koristiti držač šalice za
stražnje sjedalo, povucite uzicu u naslonu za ruku.
Prednje spremište
Spremište se nalazi pored kola
upravljača. Za otvaranje, povucite
ručku.
Dodatno spremište nalazi se u
središnjoj konzoli.
Otvorite ga pritiskom na dugme.
Poklopci spremnika moraju u vožnji
biti zatvoreni.
Spremište za sunčanenaočale
Preklopite dolje i otvorite.
Ne koristite za spremanje teških
predmeta.

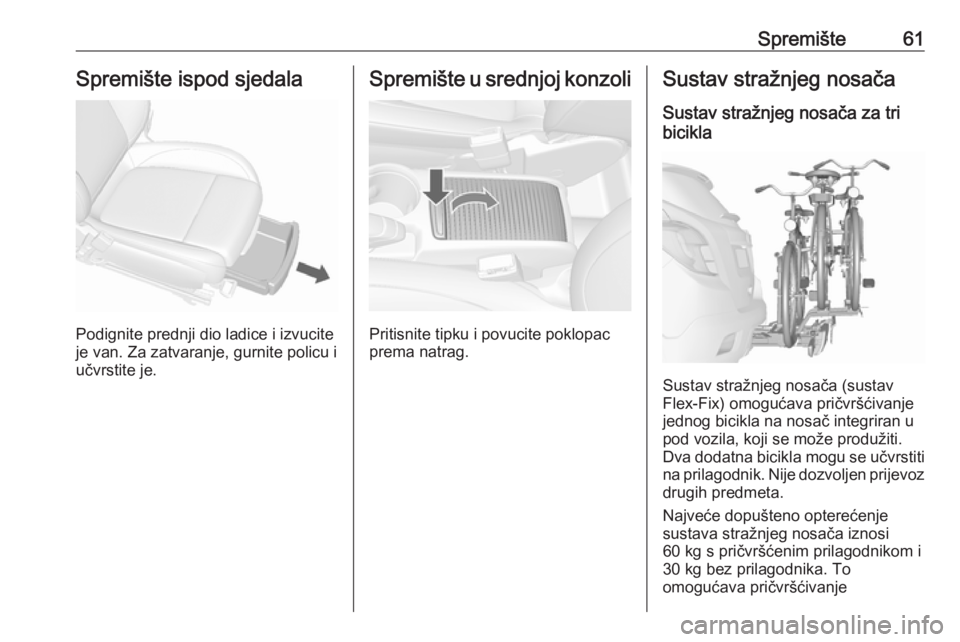

Spremište61Spremište ispod sjedala
Podignite prednji dio ladice i izvucite
je van. Za zatvaranje, gurnite policu i
učvrstite je.
Spremište u srednjoj konzoli
Pritisnite tipku i povucite poklopac
prema natrag.
Sustav stražnjeg nosača
Sustav stražnjeg nosača za tri
bicikla
Sustav stražnjeg nosača (sustav
Flex-Fix) omogućava pričvršćivanje
jednog bicikla na nosač integriran u
pod vozila, koji se može produžiti.
Dva dodatna bicikla mogu se učvrstiti na prilagodnik. Nije dozvoljen prijevoz
drugih predmeta.
Najveće dopušteno opterećenje
sustava stražnjeg nosača iznosi
60 kg s pričvršćenim prilagodnikom i
30 kg bez prilagodnika. To
omogućava pričvršćivanje

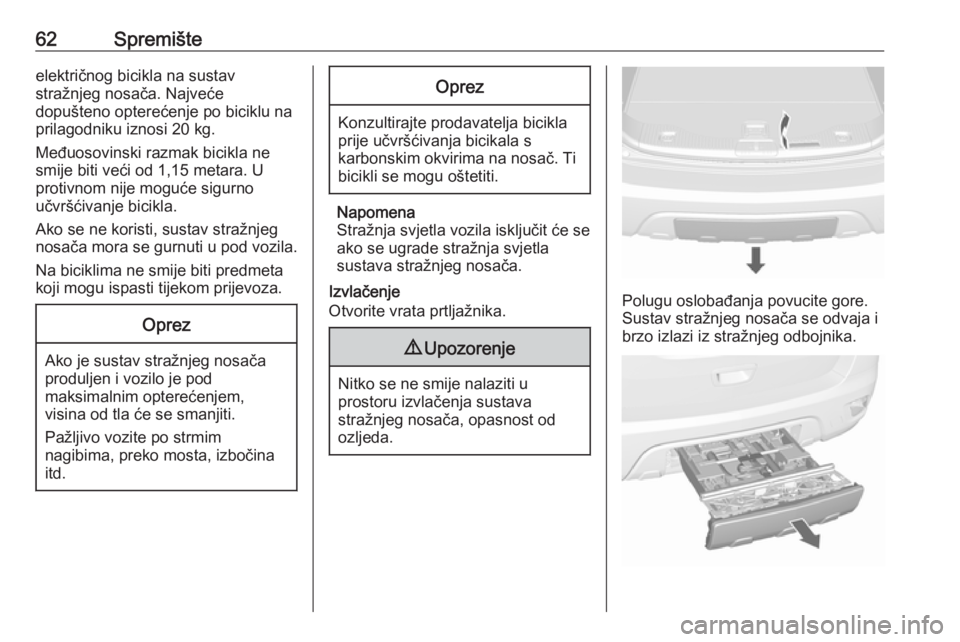

62Spremišteelektričnog bicikla na sustav
stražnjeg nosača. Najveće
dopušteno opterećenje po biciklu na
prilagodniku iznosi 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav stražnjeg
nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina od tla će se smanjiti.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.
Oprez
Konzultirajte prodavatelja bicikla
prije učvršćivanja bicikala s
karbonskim okvirima na nosač. Ti bicikli se mogu oštetiti.
Napomena
Stražnja svjetla vozila isključit će se
ako se ugrade stražnja svjetla
sustava stražnjeg nosača.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.
Polugu oslobađanja povucite gore.
Sustav stražnjeg nosača se odvaja i
brzo izlazi iz stražnjeg odbojnika.

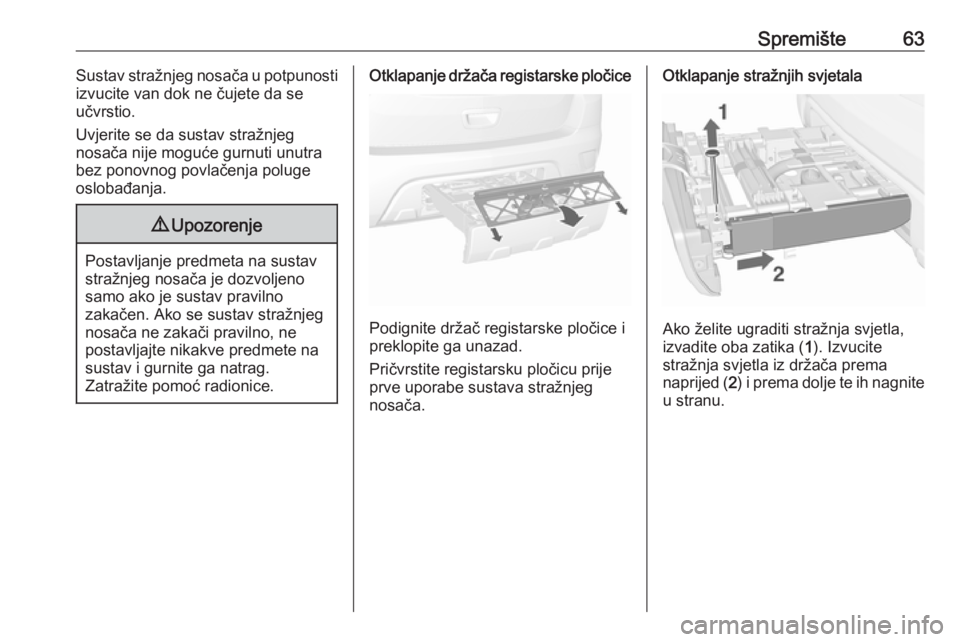

Spremište63Sustav stražnjeg nosača u potpunosti
izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Otklapanje držača registarske pločice
Podignite držač registarske pločice i
preklopite ga unazad.
Pričvrstite registarsku pločicu prije
prve uporabe sustava stražnjeg
nosača.
Otklapanje stražnjih svjetala
Ako želite ugraditi stražnja svjetla,
izvadite oba zatika ( 1). Izvucite
stražnja svjetla iz držača prema
naprijed ( 2) i prema dolje te ih nagnite
u stranu.

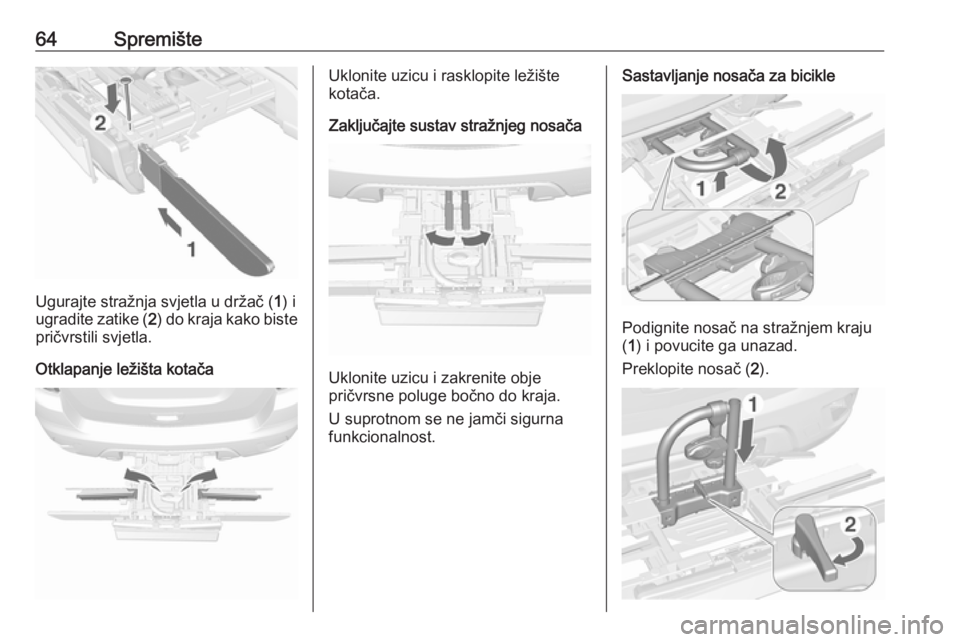

64Spremište
Ugurajte stražnja svjetla u držač (1) i
ugradite zatike ( 2) do kraja kako biste
pričvrstili svjetla.
Otklapanje ležišta kotača
Uklonite uzicu i rasklopite ležište
kotača.
Zaključajte sustav stražnjeg nosača
Uklonite uzicu i zakrenite obje
pričvrsne poluge bočno do kraja.
U suprotnom se ne jamči sigurna funkcionalnost.
Sastavljanje nosača za bicikle
Podignite nosač na stražnjem kraju
( 1 ) i povucite ga unazad.
Preklopite nosač ( 2).

Spremište65Pritisnite nosač prema dolje (1) i
okrenite ručicu ( 2) unazad za
zabravljenje.
Pritisnite tipku ( 1) i uklonite lijevi dio
nosača ( 2).
Pritisnite tipku ( 1) i umetnite lijevi dio
nosača u desni dio ( 2).
Pričvršćivanje bicikla
1. Okrenite pedale u položaj
prikazan na slici i stavite bicikl na
ležišta kotača.
Provjerite je li bicikl centriran na
ležištima kotača.
2. Pričvrstite kratki pričvrsni nosač na okvir bicikla. Okrenite kotačić u
smjeru kazaljke na satu za
učvršćenje.

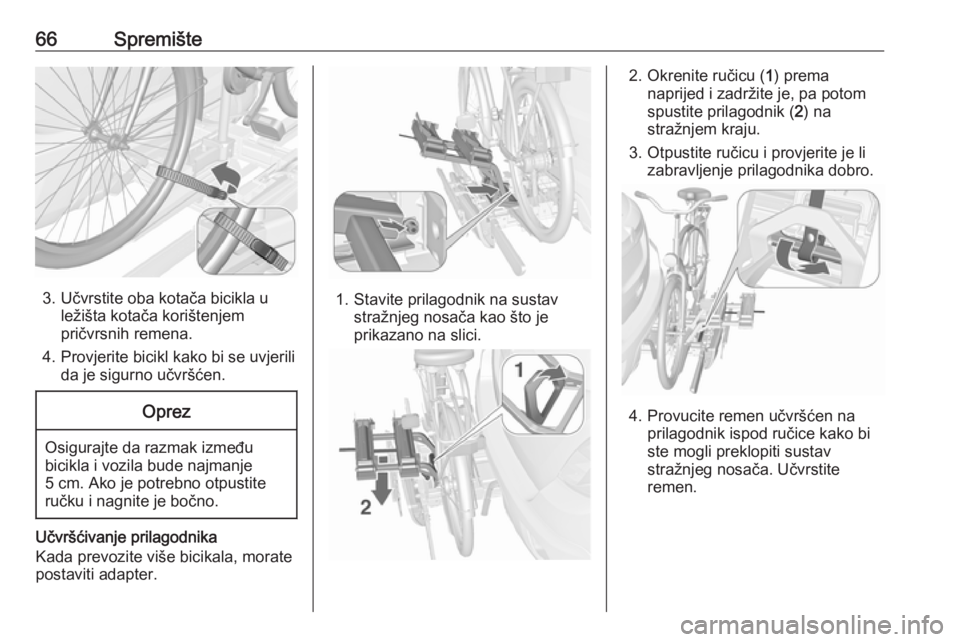

66Spremište
3. Učvrstite oba kotača bicikla uležišta kotača korištenjem
pričvrsnih remena.
4. Provjerite bicikl kako bi se uvjerili da je sigurno učvršćen.
Oprez
Osigurajte da razmak izmeđubicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.
Učvršćivanje prilagodnika
Kada prevozite više bicikala, morate
postaviti adapter.
1. Stavite prilagodnik na sustav stražnjeg nosača kao što je
prikazano na slici.
2. Okrenite ručicu ( 1) prema
naprijed i zadržite je, pa potom
spustite prilagodnik ( 2) na
stražnjem kraju.
3. Otpustite ručicu i provjerite je li zabravljenje prilagodnika dobro.
4. Provucite remen učvršćen naprilagodnik ispod ručice kako bi
ste mogli preklopiti sustav
stražnjeg nosača. Učvrstite
remen.

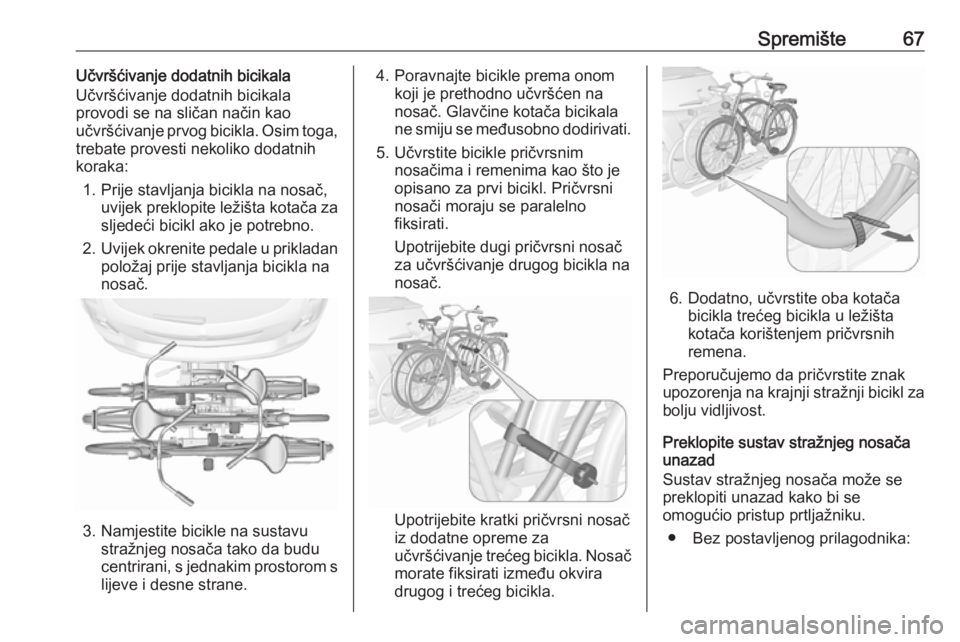

Spremište67Učvršćivanje dodatnih bicikala
Učvršćivanje dodatnih bicikala
provodi se na sličan način kao
učvršćivanje prvog bicikla. Osim toga,
trebate provesti nekoliko dodatnih
koraka:
1. Prije stavljanja bicikla na nosač, uvijek preklopite ležišta kotača zasljedeći bicikl ako je potrebno.
2. Uvijek okrenite pedale u prikladan
položaj prije stavljanja bicikla na
nosač.
3. Namjestite bicikle na sustavu stražnjeg nosača tako da budu
centrirani, s jednakim prostorom s
lijeve i desne strane.
4. Poravnajte bicikle prema onom koji je prethodno učvršćen na
nosač. Glavčine kotača bicikala
ne smiju se međusobno dodirivati.
5. Učvrstite bicikle pričvrsnim nosačima i remenima kao što je
opisano za prvi bicikl. Pričvrsni
nosači moraju se paralelno
fiksirati.
Upotrijebite dugi pričvrsni nosač
za učvršćivanje drugog bicikla na
nosač.
Upotrijebite kratki pričvrsni nosač
iz dodatne opreme za
učvršćivanje trećeg bicikla. Nosač morate fiksirati između okvira
drugog i trećeg bicikla.
6. Dodatno, učvrstite oba kotača bicikla trećeg bicikla u ležišta
kotača korištenjem pričvrsnih
remena.
Preporučujemo da pričvrstite znak upozorenja na krajnji stražnji bicikl za bolju vidljivost.
Preklopite sustav stražnjeg nosača unazad
Sustav stražnjeg nosača može se preklopiti unazad kako bi se
omogućio pristup prtljažniku.
● Bez postavljenog prilagodnika:

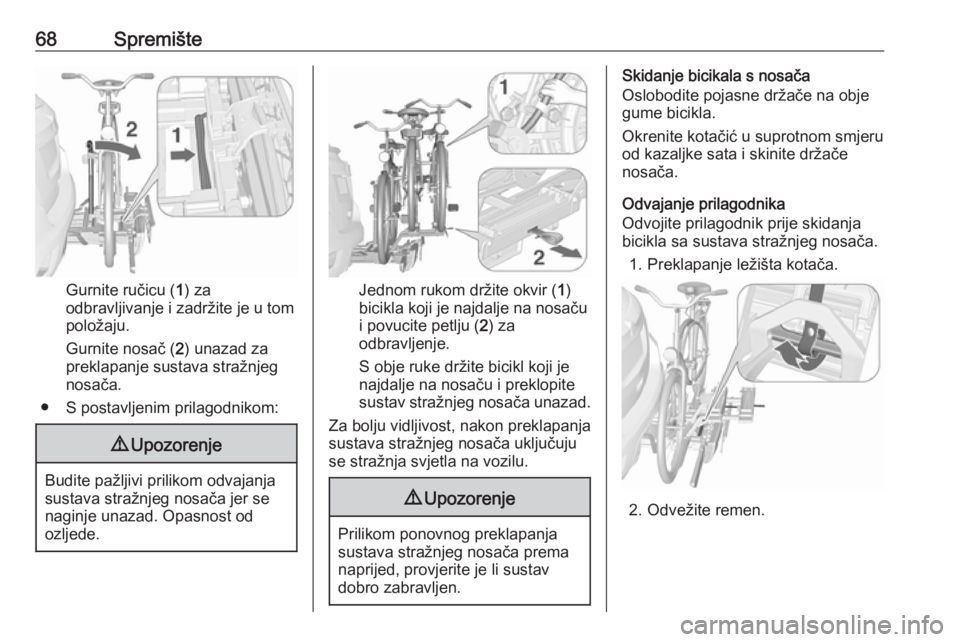

68Spremište
Gurnite ručicu (1) za
odbravljivanje i zadržite je u tom
položaju.
Gurnite nosač ( 2) unazad za
preklapanje sustava stražnjeg
nosača.
● S postavljenim prilagodnikom:
9 Upozorenje
Budite pažljivi prilikom odvajanja
sustava stražnjeg nosača jer se
naginje unazad. Opasnost od
ozljede.
Jednom rukom držite okvir ( 1)
bicikla koji je najdalje na nosaču
i povucite petlju ( 2) za
odbravljenje.
S obje ruke držite bicikl koji je
najdalje na nosaču i preklopite
sustav stražnjeg nosača unazad.
Za bolju vidljivost, nakon preklapanja
sustava stražnjeg nosača uključuju
se stražnja svjetla na vozilu.
9 Upozorenje
Prilikom ponovnog preklapanja
sustava stražnjeg nosača prema
naprijed, provjerite je li sustav
dobro zabravljen.
Skidanje bicikala s nosača
Oslobodite pojasne držače na obje
gume bicikla.
Okrenite kotačić u suprotnom smjeru
od kazaljke sata i skinite držače
nosača.
Odvajanje prilagodnika
Odvojite prilagodnik prije skidanja bicikla sa sustava stražnjeg nosača.
1. Preklapanje ležišta kotača.
2. Odvežite remen.
