Spremište69

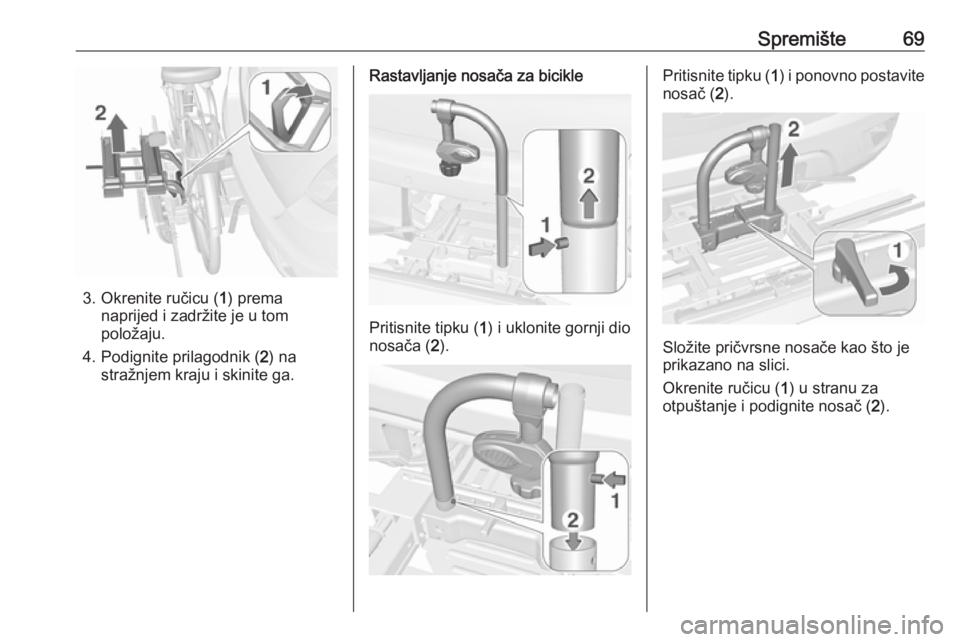

3. Okrenite ručicu (1) prema
naprijed i zadržite je u tom položaju.
4. Podignite prilagodnik ( 2) na
stražnjem kraju i skinite ga.
Rastavljanje nosača za bicikle
Pritisnite tipku ( 1) i uklonite gornji dio
nosača ( 2).
Pritisnite tipku ( 1) i ponovno postavite
nosač ( 2).
Složite pričvrsne nosače kao što je
prikazano na slici.
Okrenite ručicu ( 1) u stranu za
otpuštanje i podignite nosač ( 2).

70Spremište

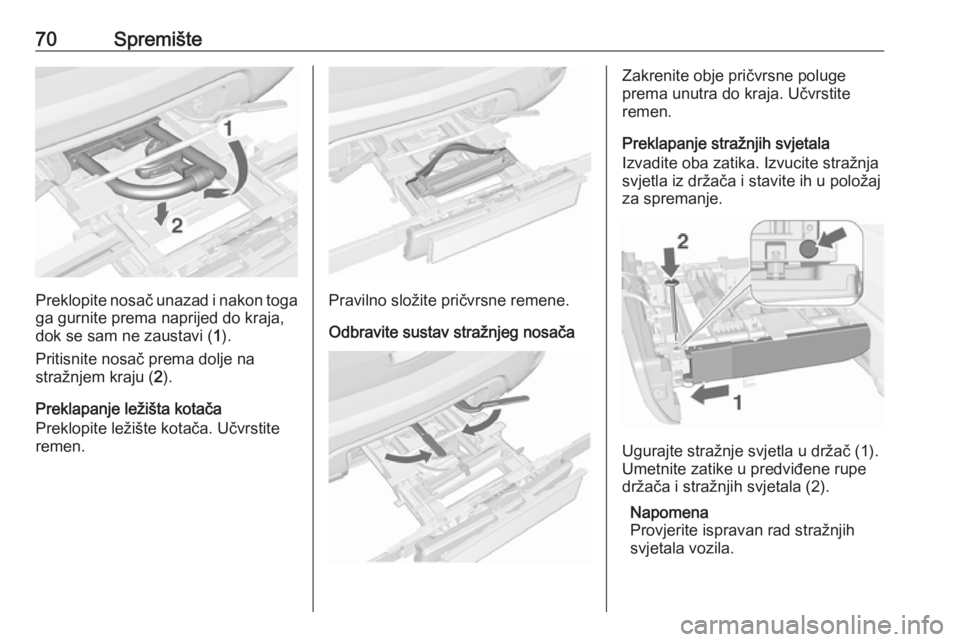

Preklopite nosač unazad i nakon toga
ga gurnite prema naprijed do kraja,
dok se sam ne zaustavi ( 1).
Pritisnite nosač prema dolje na
stražnjem kraju ( 2).
Preklapanje ležišta kotača
Preklopite ležište kotača. Učvrstite
remen.Pravilno složite pričvrsne remene.
Odbravite sustav stražnjeg nosača
Zakrenite obje pričvrsne poluge
prema unutra do kraja. Učvrstite
remen.
Preklapanje stražnjih svjetala
Izvadite oba zatika. Izvucite stražnja
svjetla iz držača i stavite ih u položaj
za spremanje.
Ugurajte stražnje svjetla u držač (1).
Umetnite zatike u predviđene rupe
držača i stražnjih svjetala (2).
Napomena
Provjerite ispravan rad stražnjih svjetala vozila.

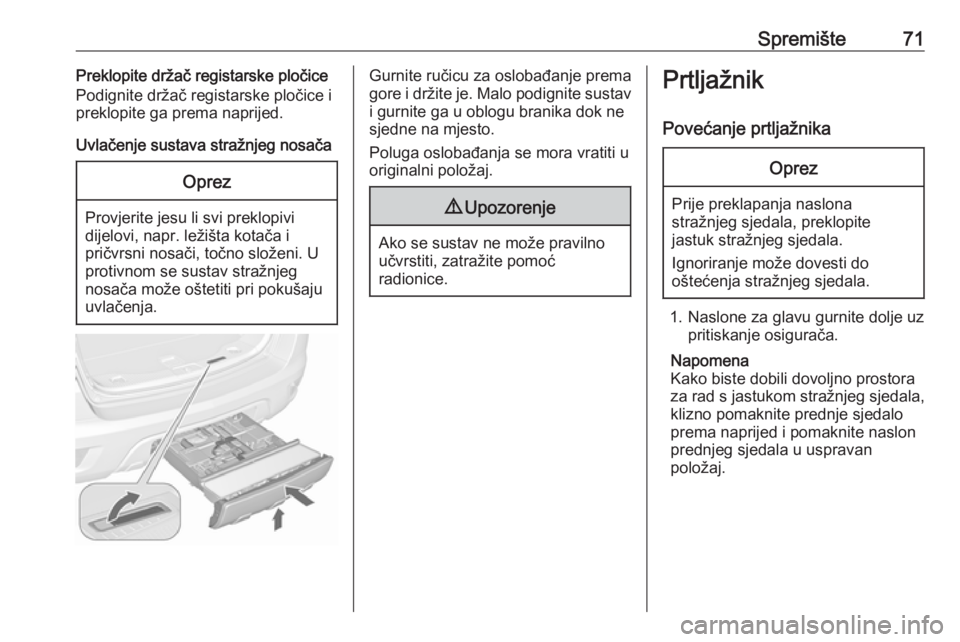

Spremište71Preklopite držač registarske pločice
Podignite držač registarske pločice i preklopite ga prema naprijed.
Uvlačenje sustava stražnjeg nosačaOprez
Provjerite jesu li svi preklopivi dijelovi, napr. ležišta kotača i
pričvrsni nosači, točno složeni. U
protivnom se sustav stražnjeg
nosača može oštetiti pri pokušaju
uvlačenja.
Gurnite ručicu za oslobađanje prema
gore i držite je. Malo podignite sustav i gurnite ga u oblogu branika dok ne
sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, zatražite pomoć
radionice.
Prtljažnik
Povećanje prtljažnikaOprez
Prije preklapanja naslona
stražnjeg sjedala, preklopite
jastuk stražnjeg sjedala.
Ignoriranje može dovesti do
oštećenja stražnjeg sjedala.
1. Naslone za glavu gurnite dolje uz pritiskanje osigurača.
Napomena
Kako biste dobili dovoljno prostora
za rad s jastukom stražnjeg sjedala, klizno pomaknite prednje sjedalo
prema naprijed i pomaknite naslon
prednjeg sjedala u uspravan
položaj.

72Spremište

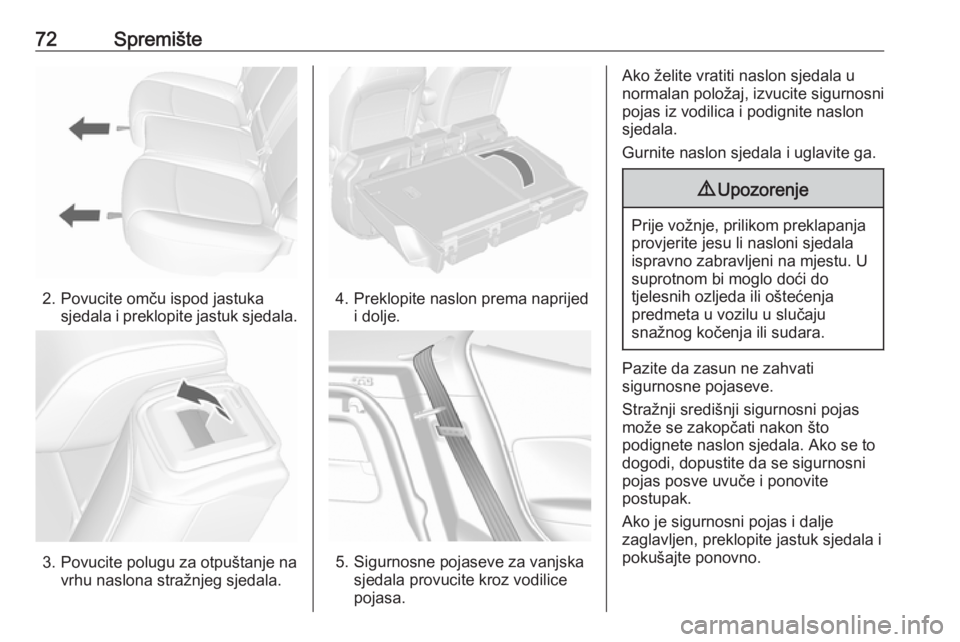

2. Povucite omču ispod jastukasjedala i preklopite jastuk sjedala.
3. Povucite polugu za otpuštanje navrhu naslona stražnjeg sjedala.
4. Preklopite naslon prema naprijedi dolje.
5. Sigurnosne pojaseve za vanjskasjedala provucite kroz vodilice
pojasa.
Ako želite vratiti naslon sjedala u
normalan položaj, izvucite sigurnosni
pojas iz vodilica i podignite naslon
sjedala.
Gurnite naslon sjedala i uglavite ga.9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni na mjestu. U
suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.
Pazite da zasun ne zahvati
sigurnosne pojaseve.
Stražnji središnji sigurnosni pojas
može se zakopčati nakon što
podignete naslon sjedala. Ako se to
dogodi, dopustite da se sigurnosni
pojas posve uvuče i ponovite
postupak.
Ako je sigurnosni pojas i dalje
zaglavljen, preklopite jastuk sjedala i
pokušajte ponovno.

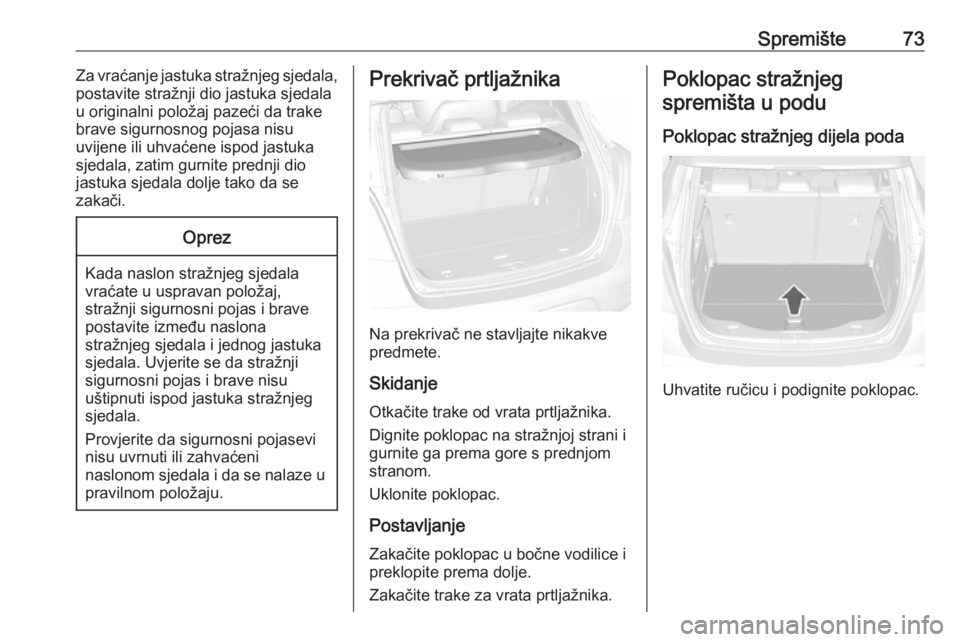

Spremište73Za vraćanje jastuka stražnjeg sjedala,
postavite stražnji dio jastuka sjedala
u originalni položaj pazeći da trake
brave sigurnosnog pojasa nisu
uvijene ili uhvaćene ispod jastuka
sjedala, zatim gurnite prednji dio
jastuka sjedala dolje tako da se
zakači.Oprez
Kada naslon stražnjeg sjedala
vraćate u uspravan položaj,
stražnji sigurnosni pojas i brave
postavite između naslona
stražnjeg sjedala i jednog jastuka
sjedala. Uvjerite se da stražnji
sigurnosni pojas i brave nisu
uštipnuti ispod jastuka stražnjeg sjedala.
Provjerite da sigurnosni pojasevi
nisu uvrnuti ili zahvaćeni
naslonom sjedala i da se nalaze u pravilnom položaju.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
predmete.
Skidanje Otkačite trake od vrata prtljažnika.
Dignite poklopac na stražnjoj strani i
gurnite ga prema gore s prednjom
stranom.
Uklonite poklopac.
Postavljanje
Zakačite poklopac u bočne vodilice i
preklopite prema dolje.
Zakačite trake za vrata prtljažnika.
Poklopac stražnjeg
spremišta u podu
Poklopac stražnjeg dijela poda
Uhvatite ručicu i podignite poklopac.

74Spremište

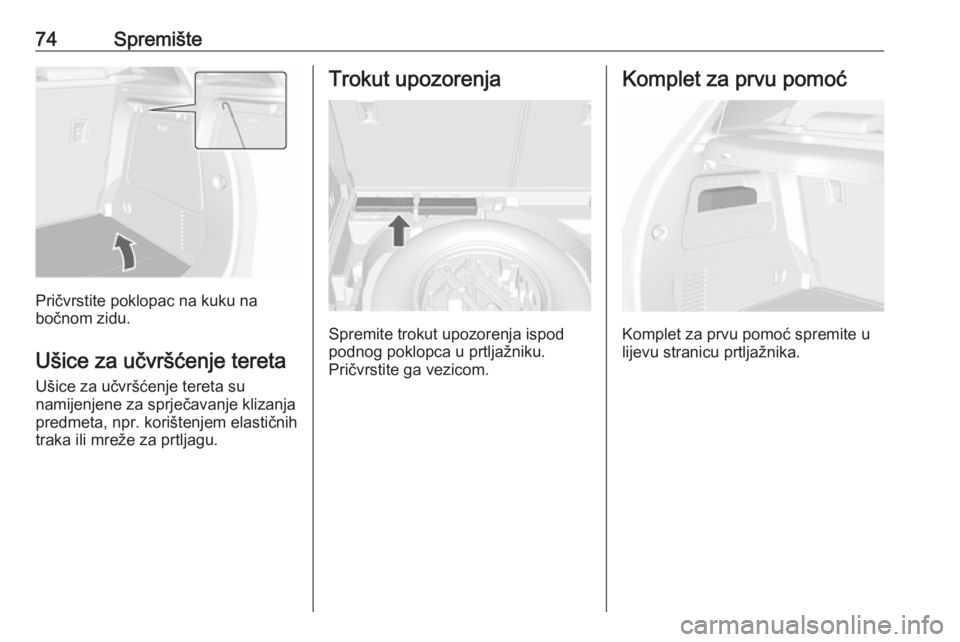

Pričvrstite poklopac na kuku na
bočnom zidu.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Trokut upozorenja
Spremite trokut upozorenja ispod
podnog poklopca u prtljažniku.
Pričvrstite ga vezicom.
Komplet za prvu pomoć
Komplet za prvu pomoć spremite u
lijevu stranicu prtljažnika.

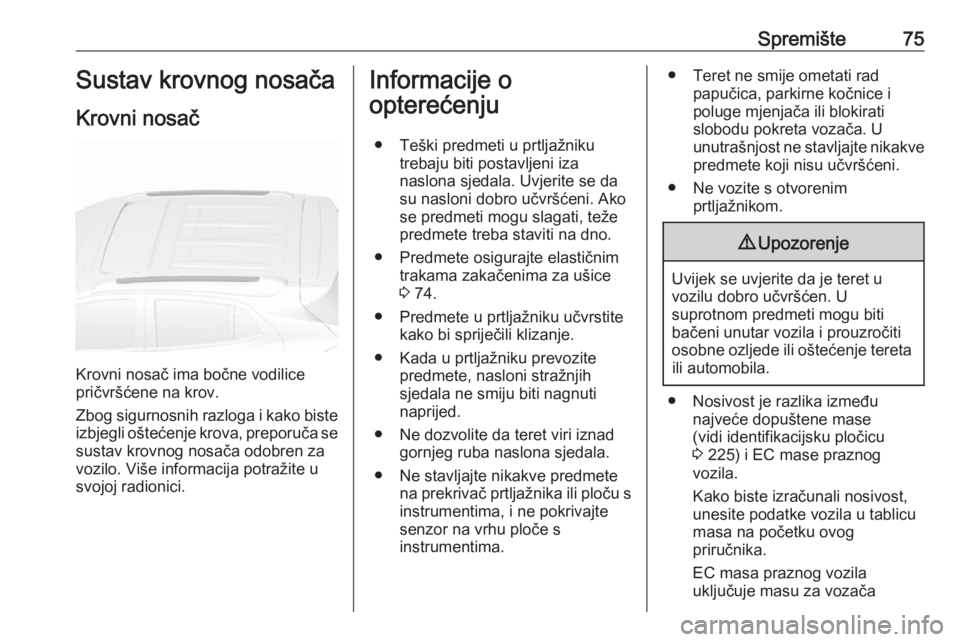

Spremište75Sustav krovnog nosača
Krovni nosač
Krovni nosač ima bočne vodilice
pričvršćene na krov.
Zbog sigurnosnih razloga i kako biste
izbjegli oštećenje krova, preporuča se sustav krovnog nosača odobren za
vozilo. Više informacija potražite u svojoj radionici.
Informacije o
opterećenju
● Teški predmeti u prtljažniku trebaju biti postavljeni iza
naslona sjedala. Uvjerite se da
su nasloni dobro učvršćeni. Ako se predmeti mogu slagati, teže
predmete treba staviti na dno.
● Predmete osigurajte elastičnim trakama zakačenima za ušice
3 74.
● Predmete u prtljažniku učvrstite kako bi spriječili klizanje.
● Kada u prtljažniku prevozite predmete, nasloni stražnjih
sjedala ne smiju biti nagnuti
naprijed.
● Ne dozvolite da teret viri iznad gornjeg ruba naslona sjedala.
● Ne stavljajte nikakve predmete na prekrivač prtljažnika ili ploču s
instrumentima, i ne pokrivajte
senzor na vrhu ploče s
instrumentima.● Teret ne smije ometati rad papučica, parkirne kočnice i
poluge mjenjača ili blokirati
slobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve predmete koji nisu učvršćeni.
● Ne vozite s otvorenim prtljažnikom.9Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
● Nosivost je razlika između najveće dopuštene mase
(vidi identifikacijsku pločicu
3 225) i EC mase praznog
vozila.
Kako biste izračunali nosivost,
unesite podatke vozila u tablicu
masa na početku ovog
priručnika.
EC masa praznog vozila
uključuje masu za vozača

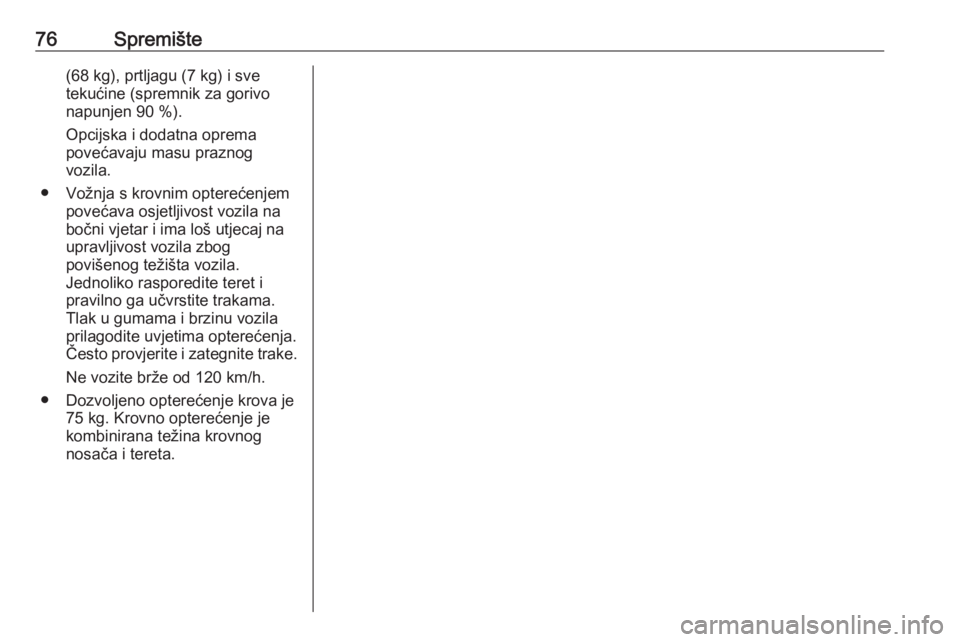

76Spremište(68 kg), prtljagu (7 kg) i sve
tekućine (spremnik za gorivo
napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama.
Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.
Ne vozite brže od 120 km/h.
● Dozvoljeno opterećenje krova je 75 kg. Krovno opterećenje je
kombinirana težina krovnog
nosača i tereta.

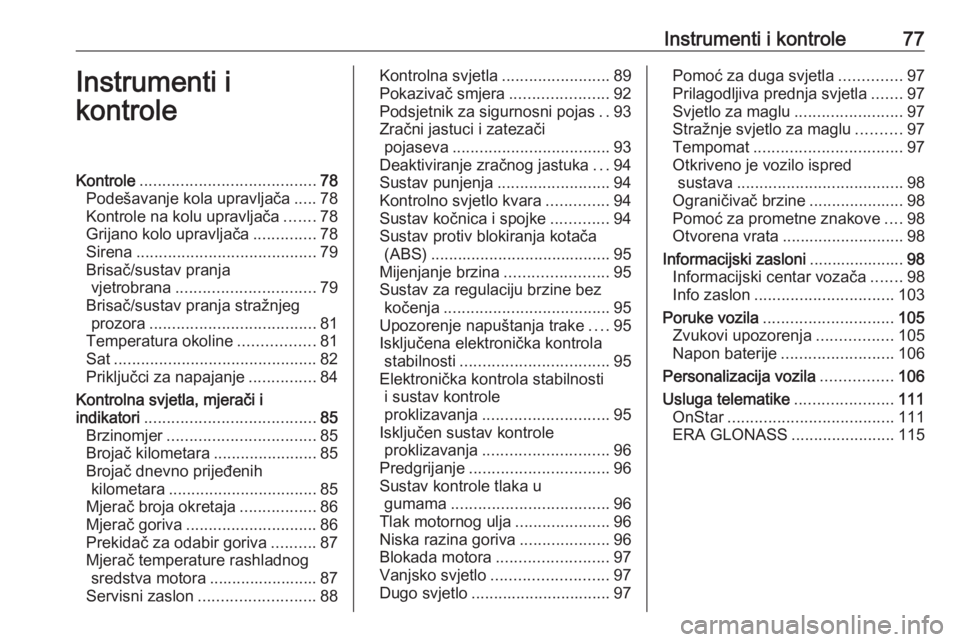

Instrumenti i kontrole77Instrumenti i
kontroleKontrole ....................................... 78
Podešavanje kola upravljača .....78
Kontrole na kolu upravljača .......78
Grijano kolo upravljača ..............78
Sirena ........................................ 79
Brisač/sustav pranja vjetrobrana ............................... 79
Brisač/sustav pranja stražnjeg prozora ..................................... 81
Temperatura okoline .................81
Sat ............................................. 82
Priključci za napajanje ...............84
Kontrolna svjetla, mjerači i
indikatori ...................................... 85
Brzinomjer ................................. 85
Brojač kilometara .......................85
Brojač dnevno prijeđenih kilometara ................................. 85
Mjerač broja okretaja .................86
Mjerač goriva ............................. 86
Prekidač za odabir goriva ..........87
Mjerač temperature rashladnog sredstva motora ........................ 87
Servisni zaslon .......................... 88Kontrolna svjetla........................89
Pokazivač smjera ......................92
Podsjetnik za sigurnosni pojas ..93
Zračni jastuci i zatezači pojaseva ................................... 93
Deaktiviranje zračnog jastuka ...94
Sustav punjenja .........................94
Kontrolno svjetlo kvara ..............94
Sustav kočnica i spojke .............94
Sustav protiv blokiranja kotača (ABS) ........................................ 95
Mijenjanje brzina .......................95
Sustav za regulaciju brzine bez kočenja ..................................... 95
Upozorenje napuštanja trake ....95
Isključena elektronička kontrola stabilnosti ................................. 95
Elektronička kontrola stabilnosti i sustav kontrole
proklizavanja ............................ 95
Isključen sustav kontrole proklizavanja ............................ 96
Predgrijanje ............................... 96
Sustav kontrole tlaka u gumama ................................... 96
Tlak motornog ulja .....................96
Niska razina goriva ....................96
Blokada motora ......................... 97
Vanjsko svjetlo .......................... 97
Dugo svjetlo ............................... 97Pomoć za duga svjetla ..............97
Prilagodljiva prednja svjetla .......97
Svjetlo za maglu ........................97
Stražnje svjetlo za maglu ..........97
Tempomat ................................. 97
Otkriveno je vozilo ispred sustava ..................................... 98
Ograničivač brzine .....................98
Pomoć za prometne znakove ....98
Otvorena vrata ........................... 98
Informacijski zasloni .....................98
Informacijski centar vozača .......98
Info zaslon ............................... 103
Poruke vozila ............................. 105
Zvukovi upozorenja .................105
Napon baterije ......................... 106
Personalizacija vozila ................106
Usluga telematike ......................111
OnStar ..................................... 111
ERA GLONASS .......................115

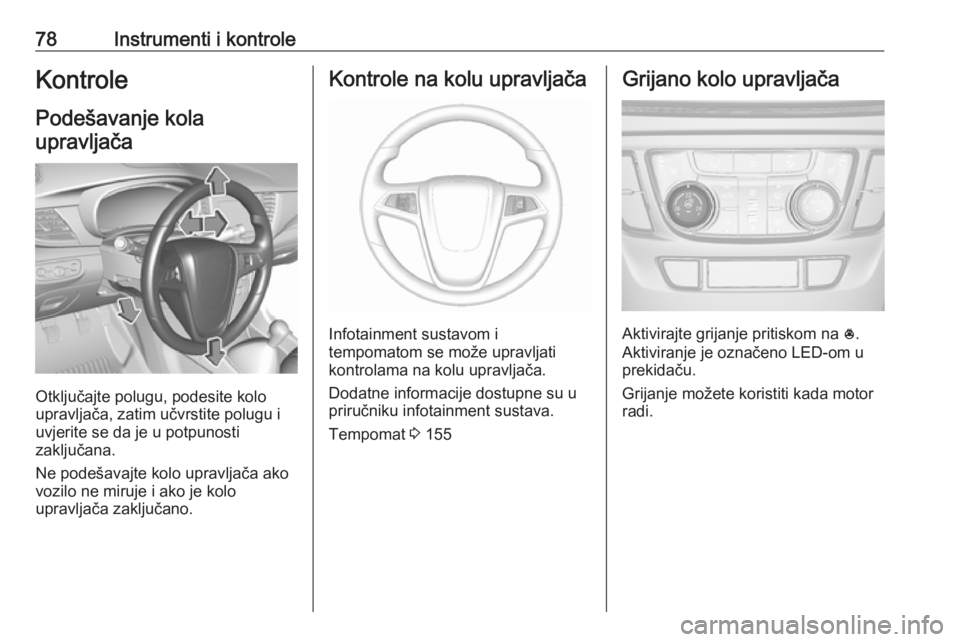

78Instrumenti i kontroleKontrole
Podešavanje kola upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Infotainment sustavom i
tempomatom se može upravljati
kontrolama na kolu upravljača.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
Tempomat 3 155
Grijano kolo upravljača
Aktivirajte grijanje pritiskom na *.
Aktiviranje je označeno LED-om u
prekidaču.
Grijanje možete koristiti kada motor
radi.
