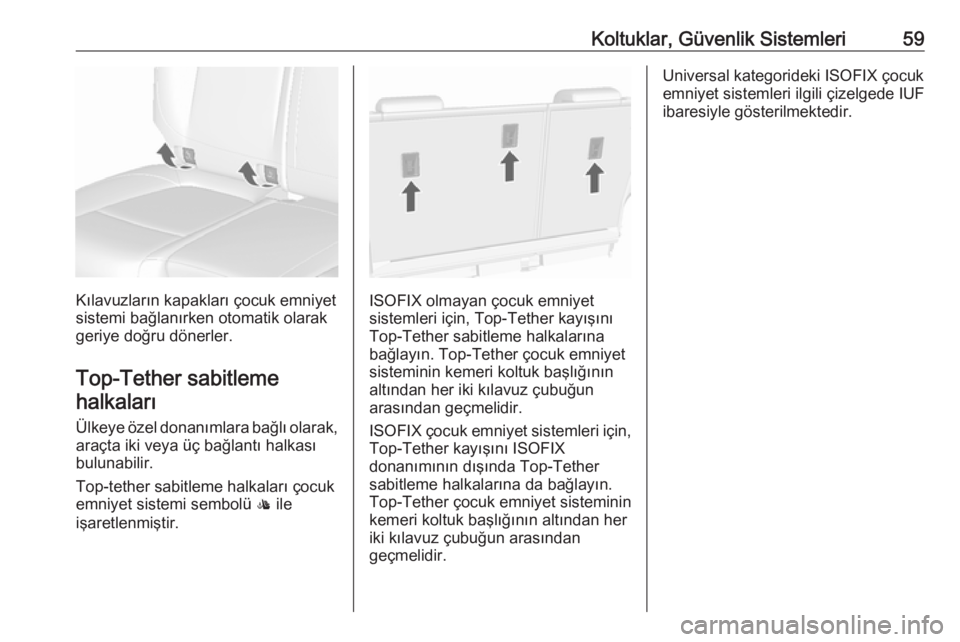

Koltuklar, Güvenlik Sistemleri59
Kılavuzların kapakları çocuk emniyet
sistemi bağlanırken otomatik olarak geriye doğru dönerler.
Top-Tether sabitleme halkaları
Ülkeye özel donanımlara bağlı olarak,araçta iki veya üç bağlantı halkası
bulunabilir.
Top-tether sabitleme halkaları çocuk
emniyet sistemi sembolü : ile
işaretlenmiştir.ISOFIX olmayan çocuk emniyet
sistemleri için, Top-Tether kayışını
Top-Tether sabitleme halkalarına
bağlayın. Top-Tether çocuk emniyet sisteminin kemeri koltuk başlığının
altından her iki kılavuz çubuğun
arasından geçmelidir.
ISOFIX çocuk emniyet sistemleri için,
Top-Tether kayışını ISOFIX
donanımının dışında Top-Tether
sabitleme halkalarına da bağlayın.
Top-Tether çocuk emniyet sisteminin kemeri koltuk başlığının altından her
iki kılavuz çubuğun arasından
geçmelidir.
Universal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir.

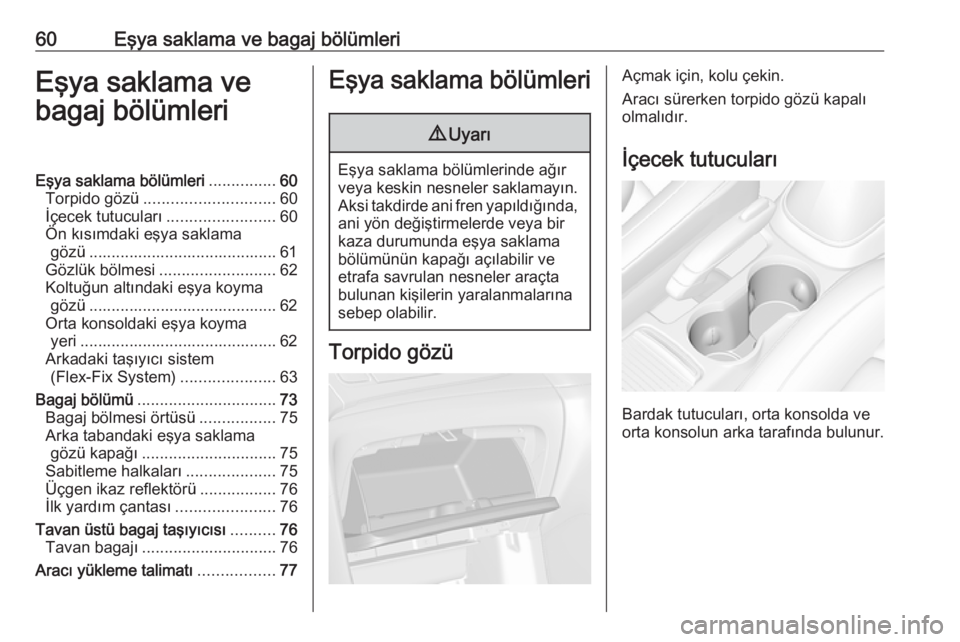

60Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............60
Torpido gözü ............................. 60
İçecek tutucuları ........................60
Ön kısımdaki eşya saklama gözü .......................................... 61
Gözlük bölmesi .......................... 62
Koltuğun altındaki eşya koyma gözü .......................................... 62
Orta konsoldaki eşya koyma yeri ............................................ 62
Arkadaki taşıyıcı sistem (Flex-Fix System) .....................63
Bagaj bölümü ............................... 73
Bagaj bölmesi örtüsü .................75
Arka tabandaki eşya saklama gözü kapağı .............................. 75
Sabitleme halkaları ....................75
Üçgen ikaz reflektörü .................76
İlk yardım çantası ......................76
Tavan üstü bagaj taşıyıcısı ..........76
Tavan bagajı .............................. 76
Aracı yükleme talimatı .................77Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Açmak için, kolu çekin.
Aracı sürerken torpido gözü kapalı
olmalıdır.
İçecek tutucuları
Bardak tutucuları, orta konsolda ve
orta konsolun arka tarafında bulunur.

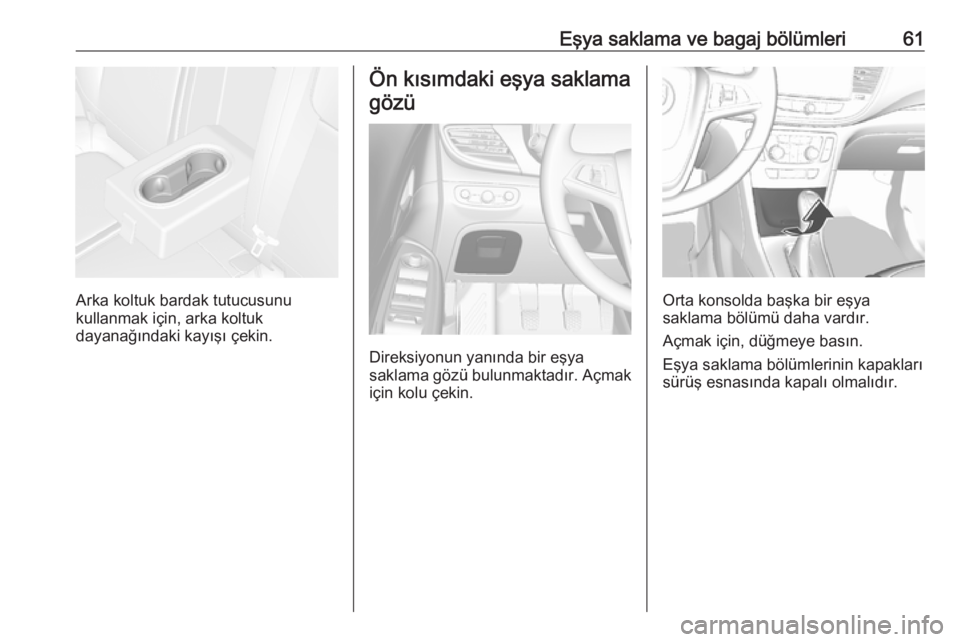

Eşya saklama ve bagaj bölümleri61
Arka koltuk bardak tutucusunu
kullanmak için, arka koltuk
dayanağındaki kayışı çekin.
Ön kısımdaki eşya saklama
gözü
Direksiyonun yanında bir eşya
saklama gözü bulunmaktadır. Açmak için kolu çekin.
Orta konsolda başka bir eşya
saklama bölümü daha vardır.
Açmak için, düğmeye basın.
Eşya saklama bölümlerinin kapakları
sürüş esnasında kapalı olmalıdır.

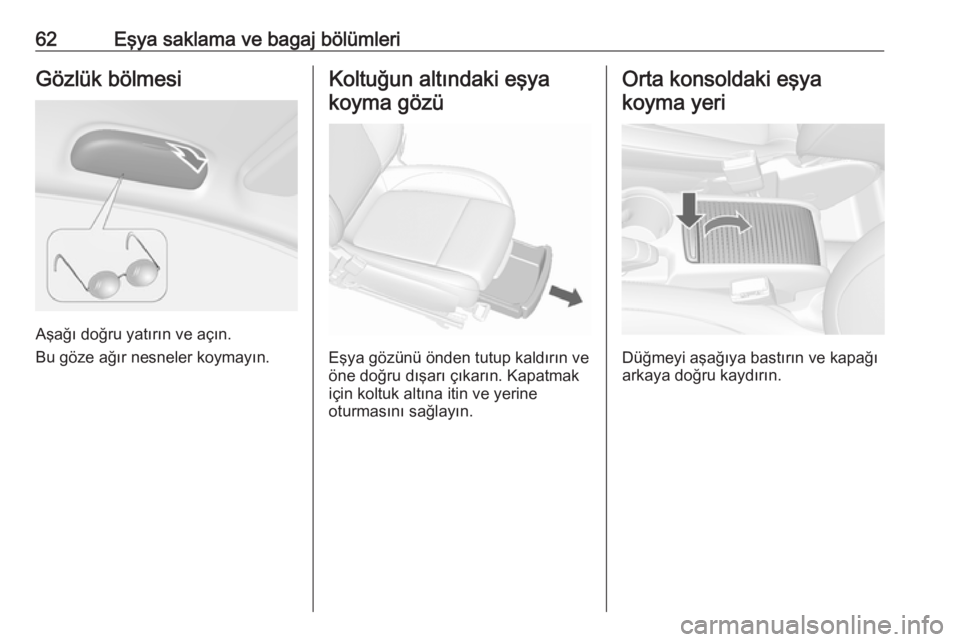

62Eşya saklama ve bagaj bölümleriGözlük bölmesi
Aşağı doğru yatırın ve açın.
Bu göze ağır nesneler koymayın.
Koltuğun altındaki eşya
koyma gözü
Eşya gözünü önden tutup kaldırın ve
öne doğru dışarı çıkarın. Kapatmak
için koltuk altına itin ve yerine
oturmasını sağlayın.
Orta konsoldaki eşya
koyma yeri
Düğmeyi aşağıya bastırın ve kapağı
arkaya doğru kaydırın.

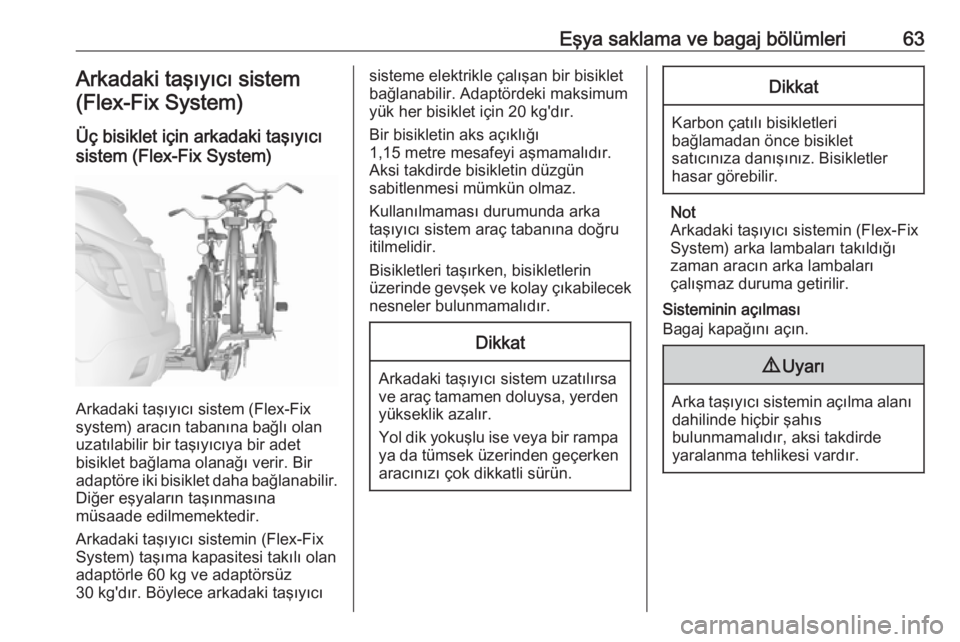

Eşya saklama ve bagaj bölümleri63Arkadaki taşıyıcı sistem(Flex-Fix System)
Üç bisiklet için arkadaki taşıyıcı
sistem (Flex-Fix System)
Arkadaki taşıyıcı sistem (Flex-Fix
system) aracın tabanına bağlı olan
uzatılabilir bir taşıyıcıya bir adet
bisiklet bağlama olanağı verir. Bir
adaptöre iki bisiklet daha bağlanabilir.
Diğer eşyaların taşınmasına
müsaade edilmemektedir.
Arkadaki taşıyıcı sistemin (Flex-Fix
System) taşıma kapasitesi takılı olan
adaptörle 60 kg ve adaptörsüz
30 kg'dır. Böylece arkadaki taşıyıcı
sisteme elektrikle çalışan bir bisiklet bağlanabilir. Adaptördeki maksimumyük her bisiklet için 20 kg'dır.
Bir bisikletin aks açıklığı
1,15 metre mesafeyi aşmamalıdır.
Aksi takdirde bisikletin düzgün
sabitlenmesi mümkün olmaz.
Kullanılmaması durumunda arka
taşıyıcı sistem araç tabanına doğru
itilmelidir.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek nesneler bulunmamalıdır.Dikkat
Arkadaki taşıyıcı sistem uzatılırsa
ve araç tamamen doluysa, yerden
yükseklik azalır.
Yol dik yokuşlu ise veya bir rampa
ya da tümsek üzerinden geçerken aracınızı çok dikkatli sürün.
Dikkat
Karbon çatılı bisikletleri
bağlamadan önce bisiklet
satıcınıza danışınız. Bisikletler
hasar görebilir.
Not
Arkadaki taşıyıcı sistemin (Flex-Fix
System) arka lambaları takıldığı
zaman aracın arka lambaları
çalışmaz duruma getirilir.
Sisteminin açılması
Bagaj kapağını açın.
9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir şahıs
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.

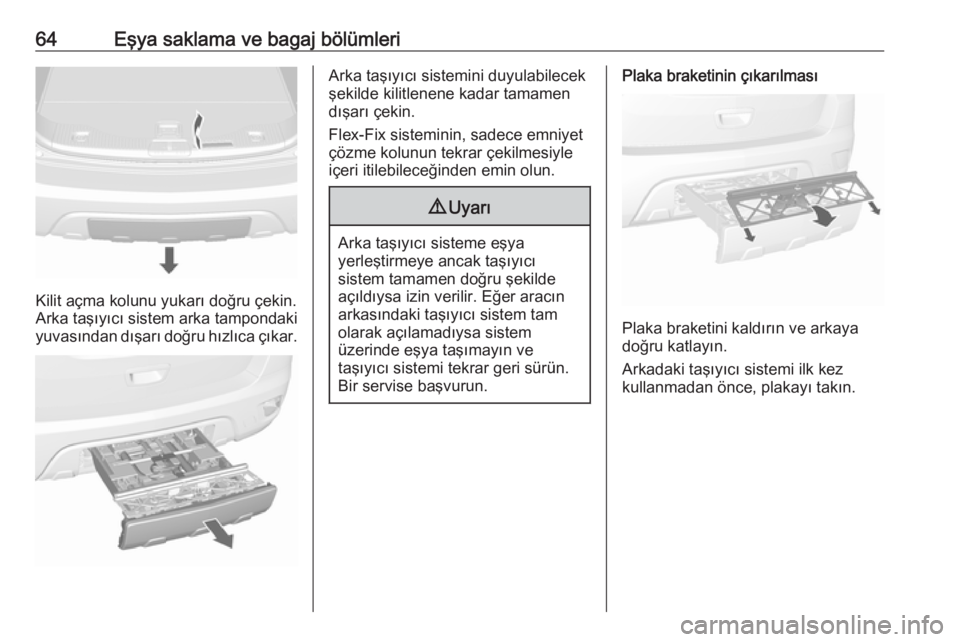

64Eşya saklama ve bagaj bölümleri
Kilit açma kolunu yukarı doğru çekin.
Arka taşıyıcı sistem arka tampondaki
yuvasından dışarı doğru hızlıca çıkar.
Arka taşıyıcı sistemini duyulabilecek
şekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doğru şekilde
açıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem
üzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise başvurun.
Plaka braketinin çıkarılması
Plaka braketini kaldırın ve arkaya
doğru katlayın.
Arkadaki taşıyıcı sistemi ilk kez
kullanmadan önce, plakayı takın.

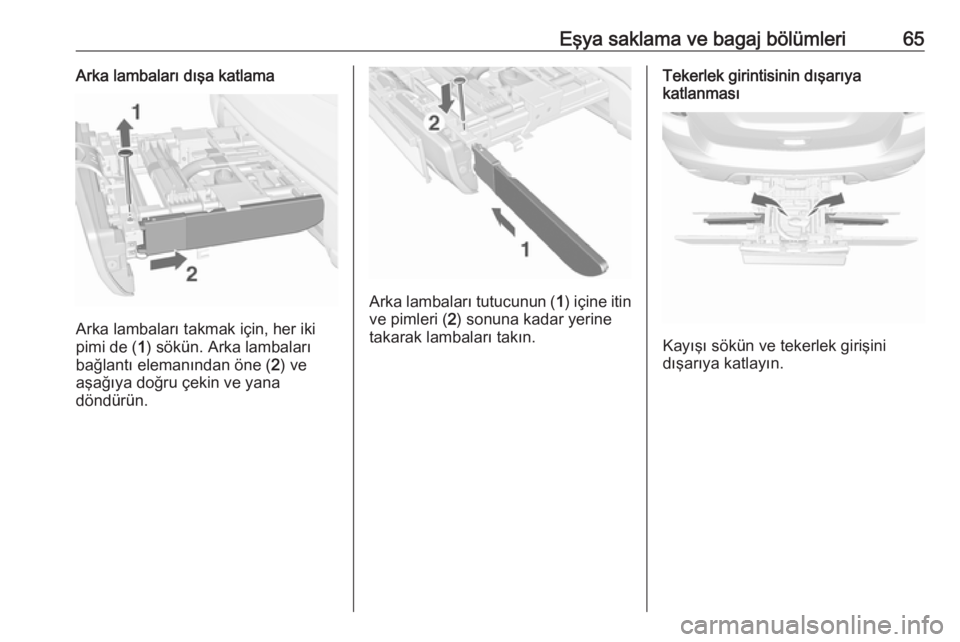

Eşya saklama ve bagaj bölümleri65Arka lambaları dışa katlama
Arka lambaları takmak için, her iki
pimi de ( 1) sökün. Arka lambaları
bağlantı elemanından öne ( 2) ve
aşağıya doğru çekin ve yana
döndürün.
Arka lambaları tutucunun ( 1) içine itin
ve pimleri ( 2) sonuna kadar yerine
takarak lambaları takın.
Tekerlek girintisinin dışarıya
katlanması
Kayışı sökün ve tekerlek girişini
dışarıya katlayın.

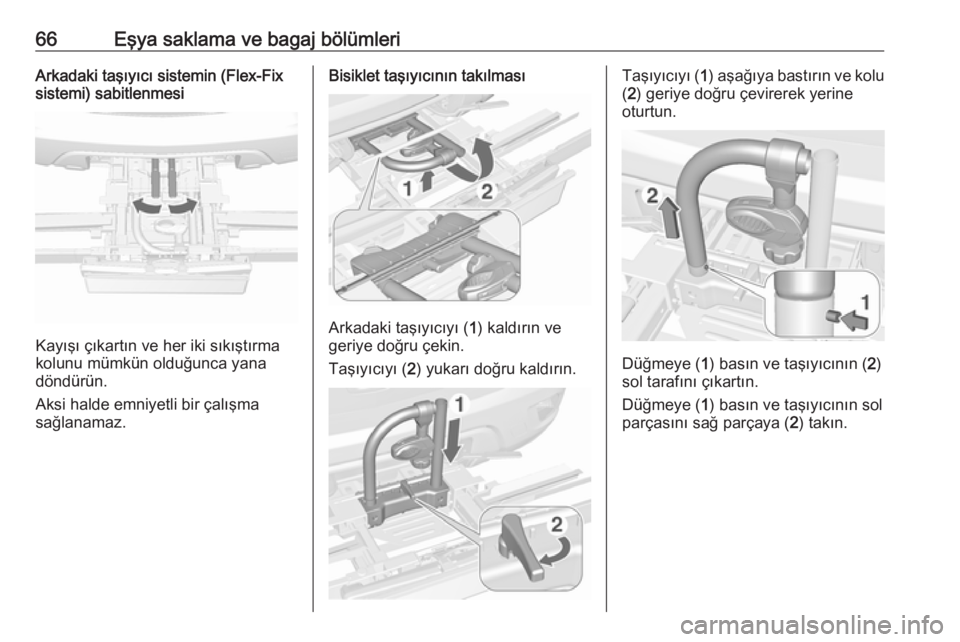

66Eşya saklama ve bagaj bölümleriArkadaki taşıyıcı sistemin (Flex-Fix
sistemi) sabitlenmesi
Kayışı çıkartın ve her iki sıkıştırma
kolunu mümkün olduğunca yana
döndürün.
Aksi halde emniyetli bir çalışma
sağlanamaz.
Bisiklet taşıyıcının takılması
Arkadaki taşıyıcıyı ( 1) kaldırın ve
geriye doğru çekin.
Taşıyıcıyı ( 2) yukarı doğru kaldırın.
Taşıyıcıyı ( 1) aşağıya bastırın ve kolu
( 2 ) geriye doğru çevirerek yerine
oturtun.
Düğmeye ( 1) basın ve taşıyıcının ( 2)
sol tarafını çıkartın.
Düğmeye ( 1) basın ve taşıyıcının sol
parçasını sağ parçaya ( 2) takın.

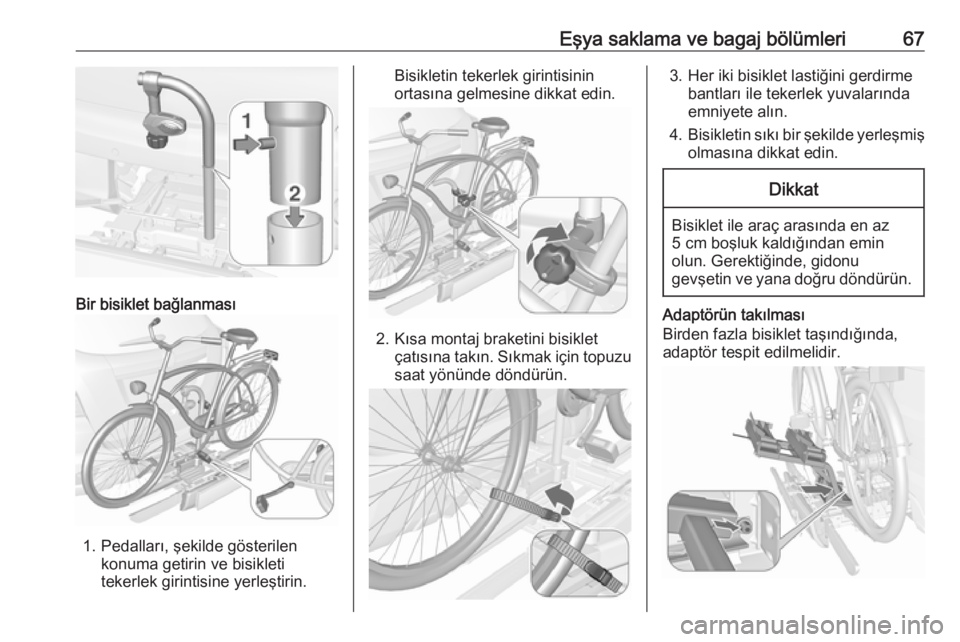

Eşya saklama ve bagaj bölümleri67
Bir bisiklet bağlanması
1. Pedalları, şekilde gösterilenkonuma getirin ve bisikleti
tekerlek girintisine yerleştirin.
Bisikletin tekerlek girintisinin
ortasına gelmesine dikkat edin.
2. Kısa montaj braketini bisiklet çatısına takın. Sıkmak için topuzusaat yönünde döndürün.
3. Her iki bisiklet lastiğini gerdirme bantları ile tekerlek yuvalarında
emniyete alın.
4. Bisikletin sıkı bir şekilde yerleşmiş
olmasına dikkat edin.Dikkat
Bisiklet ile araç arasında en az 5 cm boşluk kaldığından emin
olun. Gerektiğinde, gidonu
gevşetin ve yana doğru döndürün.
Adaptörün takılması
Birden fazla bisiklet taşındığında,
adaptör tespit edilmelidir.

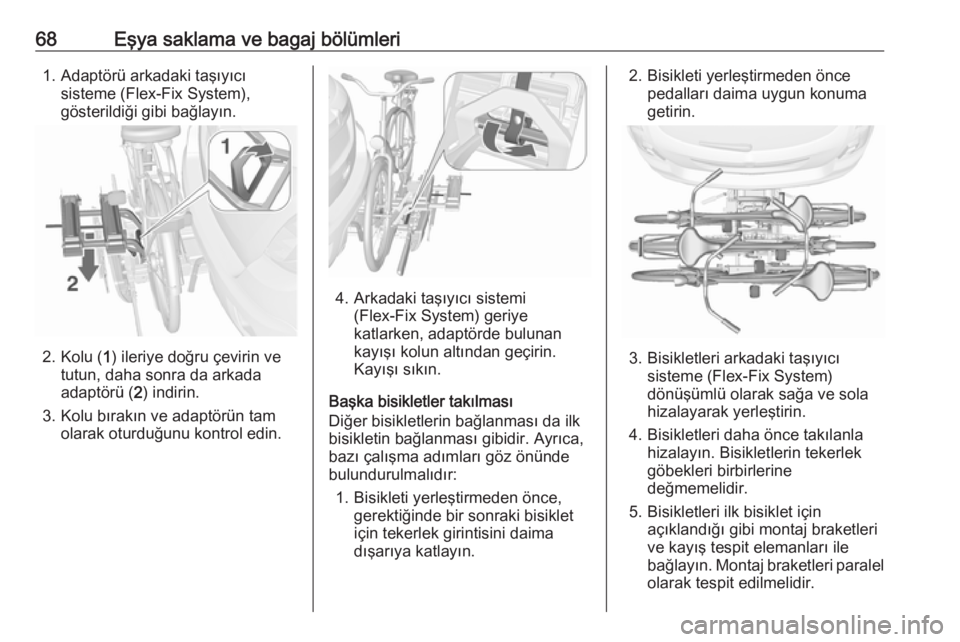

68Eşya saklama ve bagaj bölümleri1. Adaptörü arkadaki taşıyıcısisteme (Flex-Fix System),
gösterildiği gibi bağlayın.
2. Kolu ( 1) ileriye doğru çevirin ve
tutun, daha sonra da arkada
adaptörü ( 2) indirin.
3. Kolu bırakın ve adaptörün tam olarak oturduğunu kontrol edin.
4. Arkadaki taşıyıcı sistemi(Flex-Fix System) geriye
katlarken, adaptörde bulunan
kayışı kolun altından geçirin.
Kayışı sıkın.
Başka bisikletler takılması
Diğer bisikletlerin bağlanması da ilk
bisikletin bağlanması gibidir. Ayrıca,
bazı çalışma adımları göz önünde
bulundurulmalıdır:
1. Bisikleti yerleştirmeden önce, gerektiğinde bir sonraki bisiklet
için tekerlek girintisini daima
dışarıya katlayın.
2. Bisikleti yerleştirmeden önce pedalları daima uygun konuma
getirin.
3. Bisikletleri arkadaki taşıyıcı sisteme (Flex-Fix System)
dönüşümlü olarak sağa ve sola
hizalayarak yerleştirin.
4. Bisikletleri daha önce takılanla hizalayın. Bisikletlerin tekerlek
göbekleri birbirlerine
değmemelidir.
5. Bisikletleri ilk bisiklet için açıklandığı gibi montaj braketleri
ve kayış tespit elemanları ile
bağlayın. Montaj braketleri paralel
olarak tespit edilmelidir.
