Prowadzenie i użytkowanie159przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Aktywowanie procesu ręcznego
czyszczenia
Aby uruchomić procedurę
czyszczenia, należy kontynuować
jazdę, utrzymując obroty silnika
powyżej 2000 obr/min. W razie
potrzeby należy zredukować bieg.
Czyszczenie filtra cząstek stałych
rozpocznie się automatycznie.
Czyszczenie filtra trwa krócej w
przypadku jazdy z wyższą prędkością obrotową silnika i z większym
obciążeniem.
Lampka kontrolna % gaśnie po
zakończeniu samooczyszczania.
Kontynuować jazdę do czasu, aż
samooczyszczanie zakończy się.Przestroga
Jeśli to możliwe, należy nie
przerywać procedury
czyszczenia. Prowadzić pojazd do czasu zakończenia czyszczenia,
aby uniknąć konieczności
serwisowania lub naprawy w
warsztacie.
Przeprowadzenie czyszczenia
nie jest możliwe
Jeśli z jakiegoś powodu
przeprowadzenie czyszczenia nie
jest możliwe, zaświeci się lampka
kontrolna Z, a na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat ostrzegawczy. Moc silnika może zostać ograniczona. Należy
niezwłocznie skorzystać z pomocy
warsztatu.
Katalizator
Katalizator usuwa ze spalin pewną
ilość substancji niebezpiecznych dla
środowiska naturalnego.
Przestroga
Paliwa niespełniające norm opisanych na stronach 3 190,
3 257 mogą doprowadzić do
uszkodzenia katalizatora lub
podzespołów elektronicznych.
Niewypalone w pełni paliwo
przegrzeje i uszkodzi katalizator. Z tego względu należy unikać zbyt
długiego używania rozrusznika,
gdy silnik się nie uruchamia, jazdy
aż do opróżnienia zbiornika paliwa
bądź uruchamiania samochodu
poprzez pchanie lub holowanie.
W przypadku problemów z zapłonem,
nierównomiernej pracy silnika,
spadku mocy silnika lub innych
nietypowych objawów należy
niezwłocznie skontaktować się z
warsztatem. W razie potrzeby można kontynuować jazdę, ale jedynie przez krótki czas i pod warunkiem
utrzymywania niskiej prędkości
obrotowej silnika.

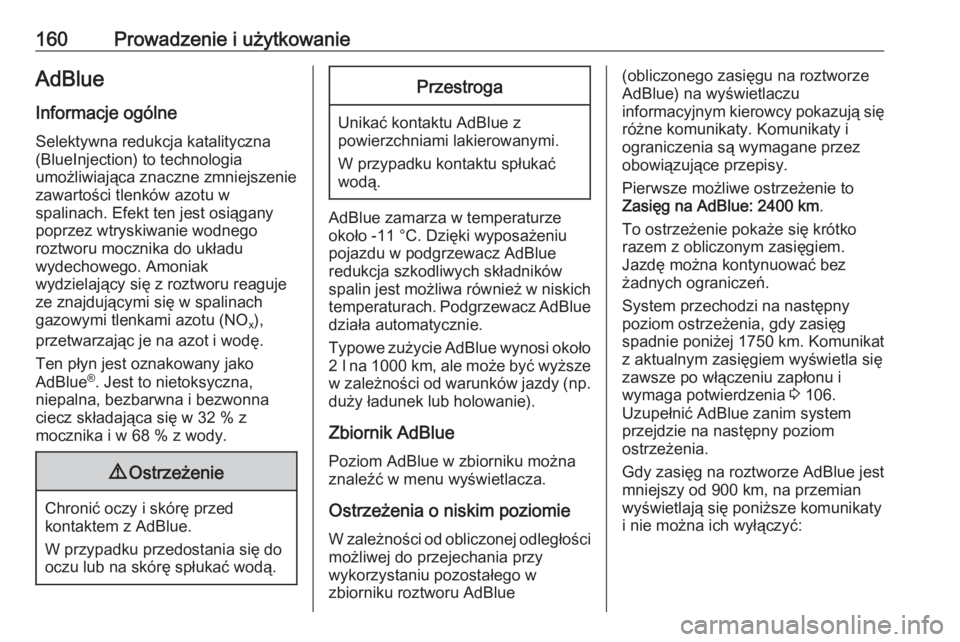

160Prowadzenie i użytkowanieAdBlue
Informacje ogólne Selektywna redukcja katalityczna(BlueInjection) to technologia
umożliwiająca znaczne zmniejszenie
zawartości tlenków azotu w
spalinach. Efekt ten jest osiągany
poprzez wtryskiwanie wodnego
roztworu mocznika do układu
wydechowego. Amoniak
wydzielający się z roztworu reaguje
ze znajdującymi się w spalinach
gazowymi tlenkami azotu (NO x),
przetwarzając je na azot i wodę.
Ten płyn jest oznakowany jako
AdBlue ®
. Jest to nietoksyczna,
niepalna, bezbarwna i bezwonna ciecz składająca się w 32 % z
mocznika i w 68 % z wody.9 Ostrzeżenie
Chronić oczy i skórę przed
kontaktem z AdBlue.
W przypadku przedostania się do
oczu lub na skórę spłukać wodą.
Przestroga
Unikać kontaktu AdBlue z
powierzchniami lakierowanymi.
W przypadku kontaktu spłukać
wodą.
AdBlue zamarza w temperaturze
około -11 °C. Dzięki wyposażeniu
pojazdu w podgrzewacz AdBlue
redukcja szkodliwych składników
spalin jest możliwa również w niskich temperaturach. Podgrzewacz AdBlue
działa automatycznie.
Typowe zużycie AdBlue wynosi około 2 l na 1000 km , ale może być wyższe
w zależności od warunków jazdy (np.
duży ładunek lub holowanie).
Zbiornik AdBluePoziom AdBlue w zbiorniku można
znaleźć w menu wyświetlacza.
Ostrzeżenia o niskim poziomie
W zależności od obliczonej odległości
możliwej do przejechania przy
wykorzystaniu pozostałego w
zbiorniku roztworu AdBlue
(obliczonego zasięgu na roztworze
AdBlue) na wyświetlaczu
informacyjnym kierowcy pokazują się
różne komunikaty. Komunikaty i
ograniczenia są wymagane przez
obowiązujące przepisy.
Pierwsze możliwe ostrzeżenie to
Zasięg na AdBlue: 2400 km .
To ostrzeżenie pokaże się krótko
razem z obliczonym zasięgiem.
Jazdę można kontynuować bez
żadnych ograniczeń.
System przechodzi na następny
poziom ostrzeżenia, gdy zasięg
spadnie poniżej 1750 km. Komunikat
z aktualnym zasięgiem wyświetla się
zawsze po włączeniu zapłonu i
wymaga potwierdzenia 3 106.
Uzupełnić AdBlue zanim system
przejdzie na następny poziom
ostrzeżenia.
Gdy zasięg na roztworze AdBlue jest
mniejszy od 900 km, na przemian
wyświetlają się poniższe komunikaty
i nie można ich wyłączyć:

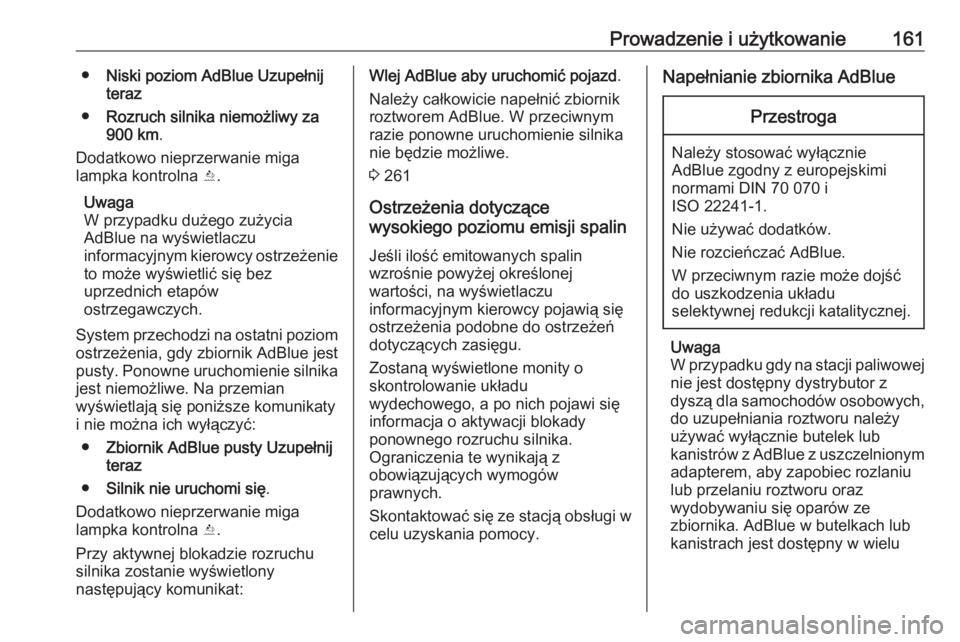

Prowadzenie i użytkowanie161●Niski poziom AdBlue Uzupełnij
teraz
● Rozruch silnika niemożliwy za
900 km .
Dodatkowo nieprzerwanie miga
lampka kontrolna Y.
Uwaga
W przypadku dużego zużycia
AdBlue na wyświetlaczu
informacyjnym kierowcy ostrzeżenie to może wyświetlić się bez
uprzednich etapów
ostrzegawczych.
System przechodzi na ostatni poziom
ostrzeżenia, gdy zbiornik AdBlue jest
pusty. Ponowne uruchomienie silnika jest niemożliwe. Na przemian
wyświetlają się poniższe komunikaty
i nie można ich wyłączyć:
● Zbiornik AdBlue pusty Uzupełnij
teraz
● Silnik nie uruchomi się .
Dodatkowo nieprzerwanie miga
lampka kontrolna Y.
Przy aktywnej blokadzie rozruchu silnika zostanie wyświetlony
następujący komunikat:Wlej AdBlue aby uruchomić pojazd .
Należy całkowicie napełnić zbiornik
roztworem AdBlue. W przeciwnym
razie ponowne uruchomienie silnika
nie będzie możliwe.
3 261
Ostrzeżenia dotyczące
wysokiego poziomu emisji spalin
Jeśli ilość emitowanych spalin
wzrośnie powyżej określonej
wartości, na wyświetlaczu
informacyjnym kierowcy pojawią się
ostrzeżenia podobne do ostrzeżeń
dotyczących zasięgu.
Zostaną wyświetlone monity o
skontrolowanie układu
wydechowego, a po nich pojawi się
informacja o aktywacji blokady
ponownego rozruchu silnika.
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.
Skontaktować się ze stacją obsługi w celu uzyskania pomocy.Napełnianie zbiornika AdBluePrzestroga
Należy stosować wyłącznie
AdBlue zgodny z europejskimi
normami DIN 70 070 i
ISO 22241-1.
Nie używać dodatków.
Nie rozcieńczać AdBlue.
W przeciwnym razie może dojść
do uszkodzenia układu
selektywnej redukcji katalitycznej.
Uwaga
W przypadku gdy na stacji paliwowej
nie jest dostępny dystrybutor z
dyszą dla samochodów osobowych,
do uzupełniania roztworu należy
używać wyłącznie butelek lub
kanistrów z AdBlue z uszczelnionym adapterem, aby zapobiec rozlaniu
lub przelaniu roztworu oraz
wydobywaniu się oparów ze
zbiornika. AdBlue w butelkach lub
kanistrach jest dostępny w wielu

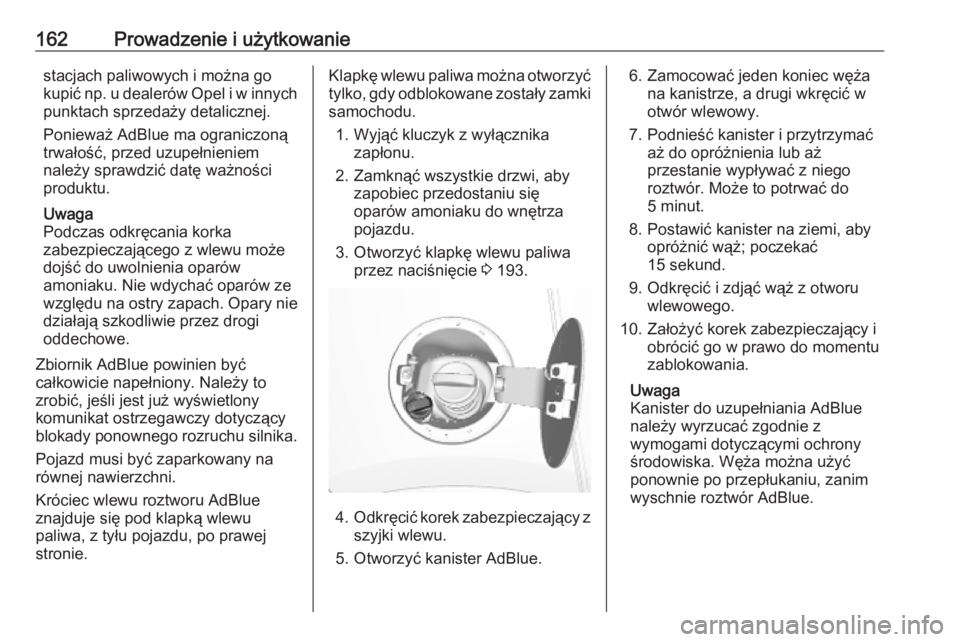

162Prowadzenie i użytkowaniestacjach paliwowych i można go
kupić np. u dealerów Opel i w innych
punktach sprzedaży detalicznej.
Ponieważ AdBlue ma ograniczoną trwałość, przed uzupełnieniem
należy sprawdzić datę ważności
produktu.
Uwaga
Podczas odkręcania korka
zabezpieczającego z wlewu może
dojść do uwolnienia oparów
amoniaku. Nie wdychać oparów ze
względu na ostry zapach. Opary nie działają szkodliwie przez drogi
oddechowe.
Zbiornik AdBlue powinien być
całkowicie napełniony. Należy to
zrobić, jeśli jest już wyświetlony
komunikat ostrzegawczy dotyczący
blokady ponownego rozruchu silnika.
Pojazd musi być zaparkowany na
równej nawierzchni.
Króciec wlewu roztworu AdBlue
znajduje się pod klapką wlewu
paliwa, z tyłu pojazdu, po prawej
stronie.Klapkę wlewu paliwa można otworzyć
tylko, gdy odblokowane zostały zamki samochodu.
1. Wyjąć kluczyk z wyłącznika zapłonu.
2. Zamknąć wszystkie drzwi, aby zapobiec przedostaniu się
oparów amoniaku do wnętrza
pojazdu.
3. Otworzyć klapkę wlewu paliwa przez naciśnięcie 3 193.
4. Odkręcić korek zabezpieczający z
szyjki wlewu.
5. Otworzyć kanister AdBlue.
6. Zamocować jeden koniec węża na kanistrze, a drugi wkręcić w
otwór wlewowy.
7. Podnieść kanister i przytrzymać aż do opróżnienia lub aż
przestanie wypływać z niego
roztwór. Może to potrwać do
5 minut.
8. Postawić kanister na ziemi, aby opróżnić wąż; poczekać
15 sekund.
9. Odkręcić i zdjąć wąż z otworu wlewowego.
10. Założyć korek zabezpieczający i obrócić go w prawo do momentu
zablokowania.
Uwaga
Kanister do uzupełniania AdBlue
należy wyrzucać zgodnie z
wymogami dotyczącymi ochrony
środowiska. Węża można użyć
ponownie po przepłukaniu, zanim
wyschnie roztwór AdBlue.

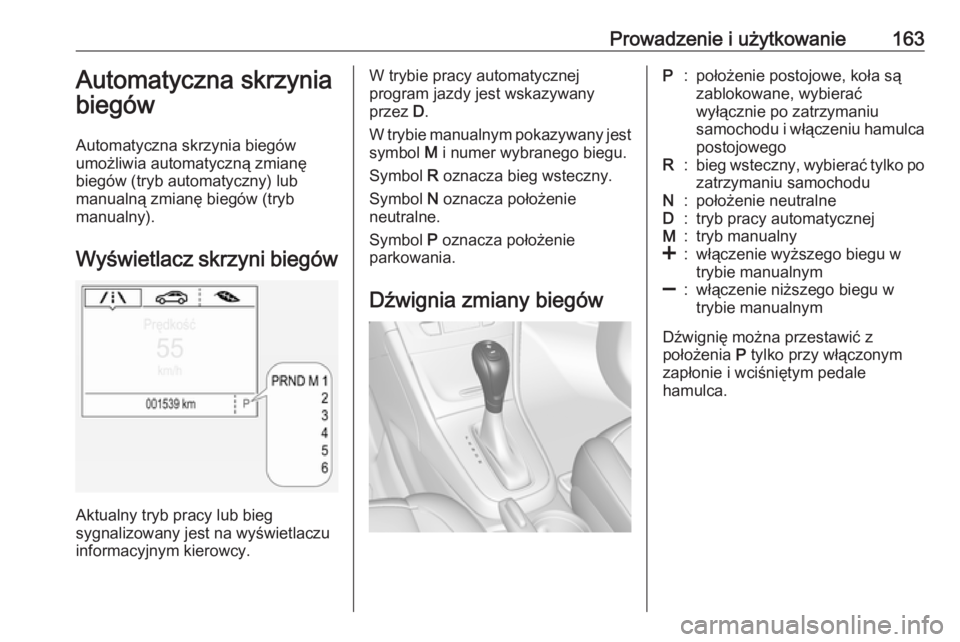

Prowadzenie i użytkowanie163Automatyczna skrzynia
biegów
Automatyczna skrzynia biegów
umożliwia automatyczną zmianę
biegów (tryb automatyczny) lub
manualną zmianę biegów (tryb
manualny).
Wyświetlacz skrzyni biegów
Aktualny tryb pracy lub bieg
sygnalizowany jest na wyświetlaczu
informacyjnym kierowcy.
W trybie pracy automatycznej
program jazdy jest wskazywany
przez D.
W trybie manualnym pokazywany jest symbol M i numer wybranego biegu.
Symbol R oznacza bieg wsteczny.
Symbol N oznacza położenie
neutralne.
Symbol P oznacza położenie
parkowania.
Dźwignia zmiany biegówP:położenie postojowe, koła są
zablokowane, wybierać
wyłącznie po zatrzymaniu
samochodu i włączeniu hamulca
postojowegoR:bieg wsteczny, wybierać tylko po zatrzymaniu samochoduN:położenie neutralneD:tryb pracy automatycznejM:tryb manualny<:włączenie wyższego biegu w
trybie manualnym]:włączenie niższego biegu w
trybie manualnym
Dźwignię można przestawić z
położenia P tylko przy włączonym
zapłonie i wciśniętym pedale
hamulca.

164Prowadzenie i użytkowanie

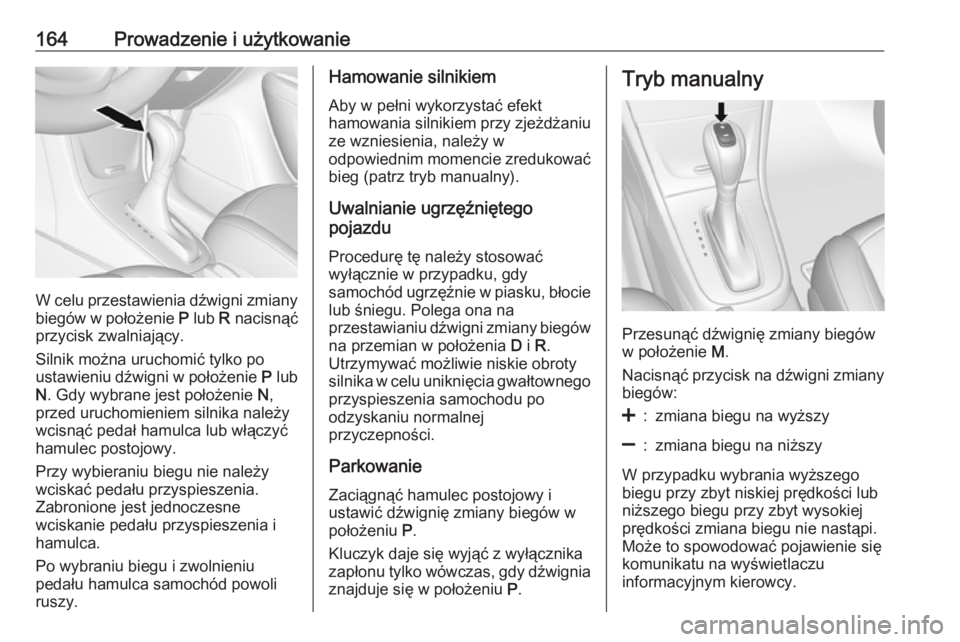

W celu przestawienia dźwigni zmiany
biegów w położenie P lub R nacisnąć
przycisk zwalniający.
Silnik można uruchomić tylko po
ustawieniu dźwigni w położenie P lub
N . Gdy wybrane jest położenie N,
przed uruchomieniem silnika należy wcisnąć pedał hamulca lub włączyć
hamulec postojowy.
Przy wybieraniu biegu nie należy
wciskać pedału przyspieszenia.
Zabronione jest jednoczesne
wciskanie pedału przyspieszenia i
hamulca.
Po wybraniu biegu i zwolnieniu
pedału hamulca samochód powoli
ruszy.
Hamowanie silnikiem
Aby w pełni wykorzystać efekt
hamowania silnikiem przy zjeżdżaniu
ze wzniesienia, należy w
odpowiednim momencie zredukować
bieg (patrz tryb manualny).
Uwalnianie ugrzęźniętego
pojazdu
Procedurę tę należy stosować
wyłącznie w przypadku, gdy
samochód ugrzęźnie w piasku, błocie lub śniegu. Polega ona na
przestawianiu dźwigni zmiany biegów
na przemian w położenia D i R.
Utrzymywać możliwie niskie obroty silnika w celu uniknięcia gwałtownego przyspieszenia samochodu po
odzyskaniu normalnej
przyczepności.
Parkowanie Zaciągnąć hamulec postojowy i
ustawić dźwignię zmiany biegów w
położeniu P.
Kluczyk daje się wyjąć z wyłącznika
zapłonu tylko wówczas, gdy dźwignia
znajduje się w położeniu P.Tryb manualny
Przesunąć dźwignię zmiany biegów
w położenie M.
Nacisnąć przycisk na dźwigni zmiany
biegów:
<:zmiana biegu na wyższy]:zmiana biegu na niższy
W przypadku wybrania wyższego
biegu przy zbyt niskiej prędkości lub
niższego biegu przy zbyt wysokiej
prędkości zmiana biegu nie nastąpi.
Może to spowodować pojawienie się komunikatu na wyświetlaczu
informacyjnym kierowcy.

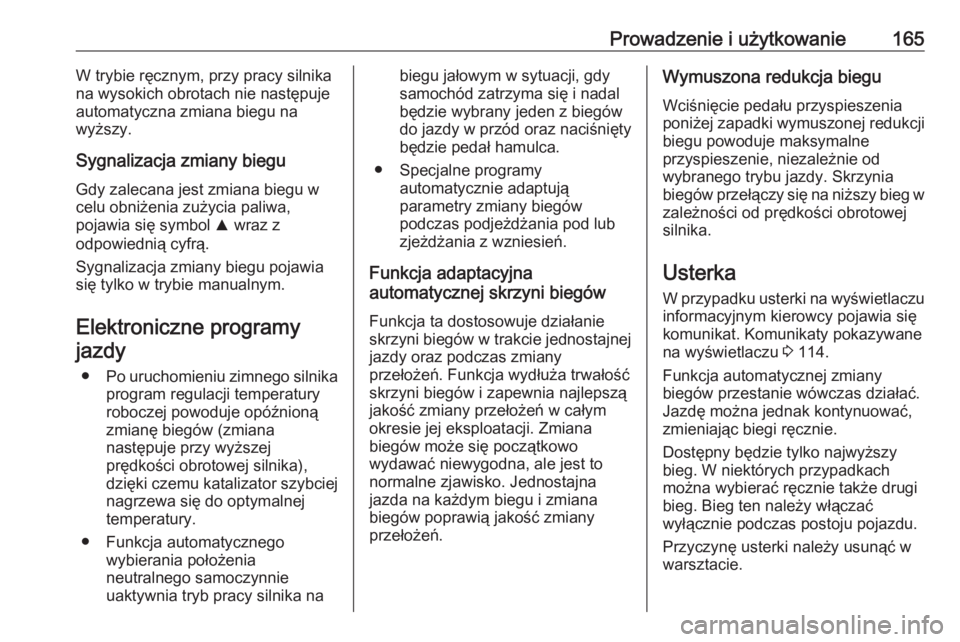

Prowadzenie i użytkowanie165W trybie ręcznym, przy pracy silnika
na wysokich obrotach nie następuje
automatyczna zmiana biegu na
wyższy.
Sygnalizacja zmiany biegu
Gdy zalecana jest zmiana biegu w
celu obniżenia zużycia paliwa,
pojawia się symbol R wraz z
odpowiednią cyfrą.
Sygnalizacja zmiany biegu pojawia
się tylko w trybie manualnym.
Elektroniczne programyjazdy
● Po uruchomieniu zimnego silnika
program regulacji temperatury
roboczej powoduje opóźnioną zmianę biegów (zmiana
następuje przy wyższej
prędkości obrotowej silnika), dzięki czemu katalizator szybciej
nagrzewa się do optymalnej
temperatury.
● Funkcja automatycznego wybierania położenia
neutralnego samoczynnie
uaktywnia tryb pracy silnika nabiegu jałowym w sytuacji, gdy
samochód zatrzyma się i nadal
będzie wybrany jeden z biegów
do jazdy w przód oraz naciśnięty
będzie pedał hamulca.
● Specjalne programy automatycznie adaptują
parametry zmiany biegów
podczas podjeżdżania pod lub
zjeżdżania z wzniesień.
Funkcja adaptacyjna
automatycznej skrzyni biegów
Funkcja ta dostosowuje działanieskrzyni biegów w trakcie jednostajnej
jazdy oraz podczas zmiany
przełożeń. Funkcja wydłuża trwałość
skrzyni biegów i zapewnia najlepszą
jakość zmiany przełożeń w całym
okresie jej eksploatacji. Zmiana
biegów może się początkowo
wydawać niewygodna, ale jest to
normalne zjawisko. Jednostajna
jazda na każdym biegu i zmiana
biegów poprawią jakość zmiany
przełożeń.Wymuszona redukcja biegu
Wciśnięcie pedału przyspieszenia
poniżej zapadki wymuszonej redukcji
biegu powoduje maksymalne
przyspieszenie, niezależnie od
wybranego trybu jazdy. Skrzynia
biegów przełączy się na niższy bieg w
zależności od prędkości obrotowej
silnika.
Usterka W przypadku usterki na wyświetlaczu informacyjnym kierowcy pojawia się
komunikat. Komunikaty pokazywane na wyświetlaczu 3 114.
Funkcja automatycznej zmiany
biegów przestanie wówczas działać.
Jazdę można jednak kontynuować,
zmieniając biegi ręcznie.
Dostępny będzie tylko najwyższy
bieg. W niektórych przypadkach
można wybierać ręcznie także drugi
bieg. Bieg ten należy włączać
wyłącznie podczas postoju pojazdu.
Przyczynę usterki należy usunąć w
warsztacie.

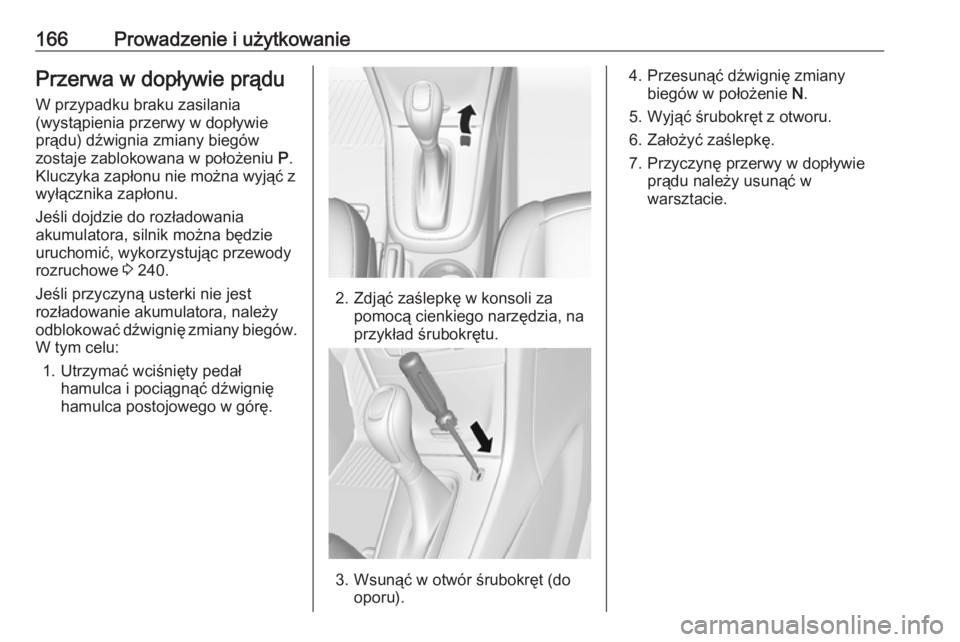

166Prowadzenie i użytkowaniePrzerwa w dopływie prądu
W przypadku braku zasilania
(wystąpienia przerwy w dopływie
prądu) dźwignia zmiany biegów
zostaje zablokowana w położeniu P.
Kluczyka zapłonu nie można wyjąć z
wyłącznika zapłonu.
Jeśli dojdzie do rozładowania
akumulatora, silnik można będzie
uruchomić, wykorzystując przewody
rozruchowe 3 240.
Jeśli przyczyną usterki nie jest
rozładowanie akumulatora, należy
odblokować dźwignię zmiany biegów.
W tym celu:
1. Utrzymać wciśnięty pedał hamulca i pociągnąć dźwignię
hamulca postojowego w górę.
2. Zdjąć zaślepkę w konsoli za pomocą cienkiego narzędzia, na
przykład śrubokrętu.
3. Wsunąć w otwór śrubokręt (do oporu).
4. Przesunąć dźwignię zmiany biegów w położenie N.
5. Wyjąć śrubokręt z otworu.
6. Założyć zaślepkę.
7. Przyczynę przerwy w dopływie prądu należy usunąć w
warsztacie.

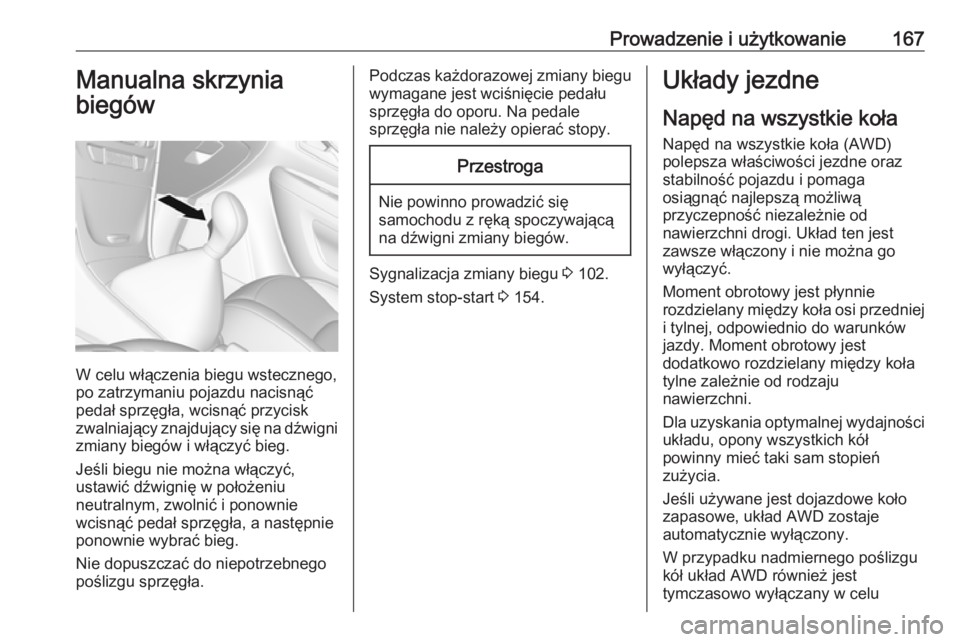

Prowadzenie i użytkowanie167Manualna skrzynia
biegów
W celu włączenia biegu wstecznego,
po zatrzymaniu pojazdu nacisnąć
pedał sprzęgła, wcisnąć przycisk
zwalniający znajdujący się na dźwigni
zmiany biegów i włączyć bieg.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Nie dopuszczać do niepotrzebnego
poślizgu sprzęgła.
Podczas każdorazowej zmiany biegu wymagane jest wciśnięcie pedału
sprzęgła do oporu. Na pedale
sprzęgła nie należy opierać stopy.Przestroga
Nie powinno prowadzić się
samochodu z ręką spoczywającą
na dźwigni zmiany biegów.
Sygnalizacja zmiany biegu 3 102.
System stop-start 3 154.
Układy jezdne
Napęd na wszystkie koła Napęd na wszystkie koła (AWD)
polepsza właściwości jezdne oraz
stabilność pojazdu i pomaga
osiągnąć najlepszą możliwą
przyczepność niezależnie od
nawierzchni drogi. Układ ten jest
zawsze włączony i nie można go
wyłączyć.
Moment obrotowy jest płynnie
rozdzielany między koła osi przedniej
i tylnej, odpowiednio do warunków
jazdy. Moment obrotowy jest
dodatkowo rozdzielany między koła
tylne zależnie od rodzaju
nawierzchni.
Dla uzyskania optymalnej wydajności układu, opony wszystkich kół
powinny mieć taki sam stopień
zużycia.
Jeśli używane jest dojazdowe koło
zapasowe, układ AWD zostaje
automatycznie wyłączony.
W przypadku nadmiernego poślizgu
kół układ AWD również jest
tymczasowo wyłączany w celu

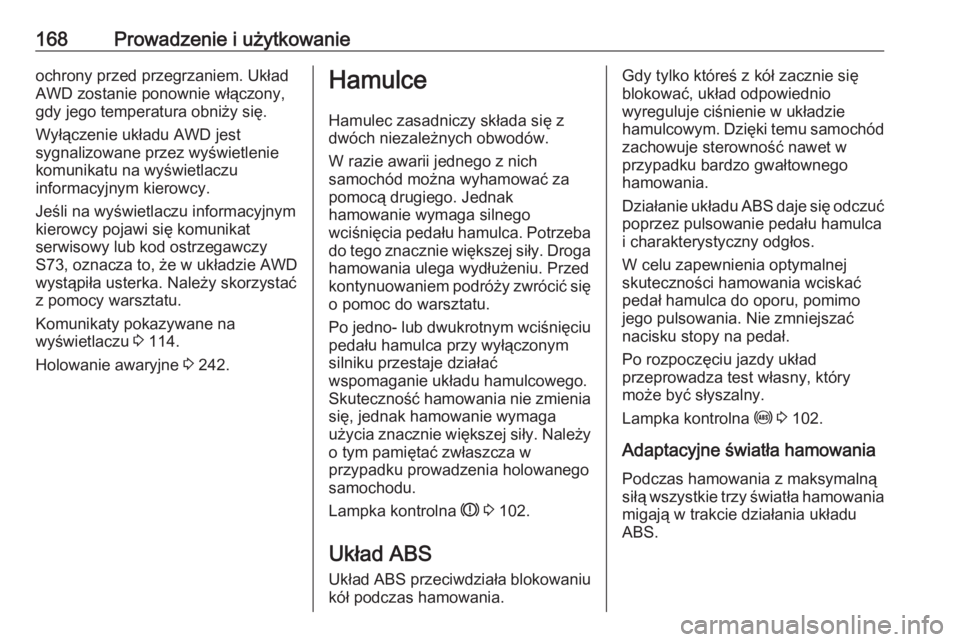

168Prowadzenie i użytkowanieochrony przed przegrzaniem. Układ
AWD zostanie ponownie włączony,
gdy jego temperatura obniży się.
Wyłączenie układu AWD jest
sygnalizowane przez wyświetlenie
komunikatu na wyświetlaczu
informacyjnym kierowcy.
Jeśli na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
serwisowy lub kod ostrzegawczy
S73, oznacza to, że w układzie AWD
wystąpiła usterka. Należy skorzystać
z pomocy warsztatu.
Komunikaty pokazywane na
wyświetlaczu 3 114.
Holowanie awaryjne 3 242.Hamulce
Hamulec zasadniczy składa się z
dwóch niezależnych obwodów.
W razie awarii jednego z nich
samochód można wyhamować za
pomocą drugiego. Jednak
hamowanie wymaga silnego
wciśnięcia pedału hamulca. Potrzeba
do tego znacznie większej siły. Droga hamowania ulega wydłużeniu. Przed
kontynuowaniem podróży zwrócić się
o pomoc do warsztatu.
Po jedno- lub dwukrotnym wciśnięciu pedału hamulca przy wyłączonym
silniku przestaje działać
wspomaganie układu hamulcowego.
Skuteczność hamowania nie zmienia
się, jednak hamowanie wymaga
użycia znacznie większej siły. Należy
o tym pamiętać zwłaszcza w
przypadku prowadzenia holowanego samochodu.
Lampka kontrolna R 3 102.
Układ ABS Układ ABS przeciwdziała blokowaniu
kół podczas hamowania.Gdy tylko któreś z kół zacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu samochód zachowuje sterowność nawet w
przypadku bardzo gwałtownego
hamowania.
Działanie układu ABS daje się odczuć
poprzez pulsowanie pedału hamulca
i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać
pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Po rozpoczęciu jazdy układ
przeprowadza test własny, który
może być słyszalny.
Lampka kontrolna u 3 102.
Adaptacyjne światła hamowania
Podczas hamowania z maksymalną
siłą wszystkie trzy światła hamowania migają w trakcie działania układu
ABS.
