OPEL MOKKA X 2018.5 Instrukcja obsługi systemu audio-nawigacyjnego (in Polish)

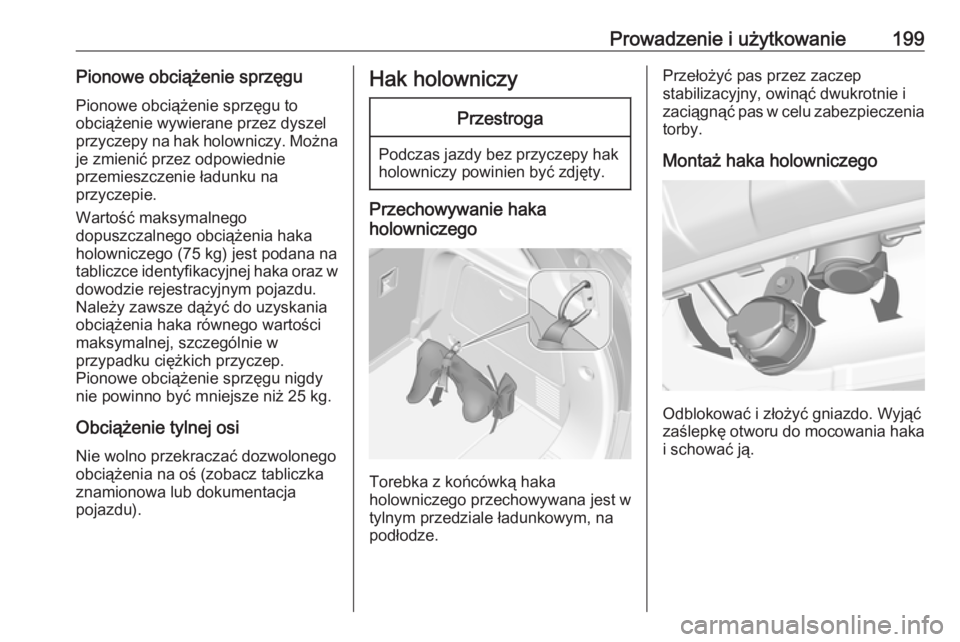

Prowadzenie i użytkowanie199Pionowe obciążenie sprzęguPionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel
przyczepy na hak holowniczy. Można je zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka
holowniczego (75 kg) jest podana na
tabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.
Obciążenie tylnej osi
Nie wolno przekraczać dozwolonego
obciążenia na oś (zobacz tabliczka
znamionowa lub dokumentacja
pojazdu).Hak holowniczyPrzestroga
Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.
Przechowywanie haka
holowniczego
Torebka z końcówką haka
holowniczego przechowywana jest w
tylnym przedziale ładunkowym, na
podłodze.
Przełożyć pas przez zaczep
stabilizacyjny, owinąć dwukrotnie i
zaciągnąć pas w celu zabezpieczenia torby.
Montaż haka holowniczego
Odblokować i złożyć gniazdo. Wyjąć
zaślepkę otworu do mocowania haka i schować ją.

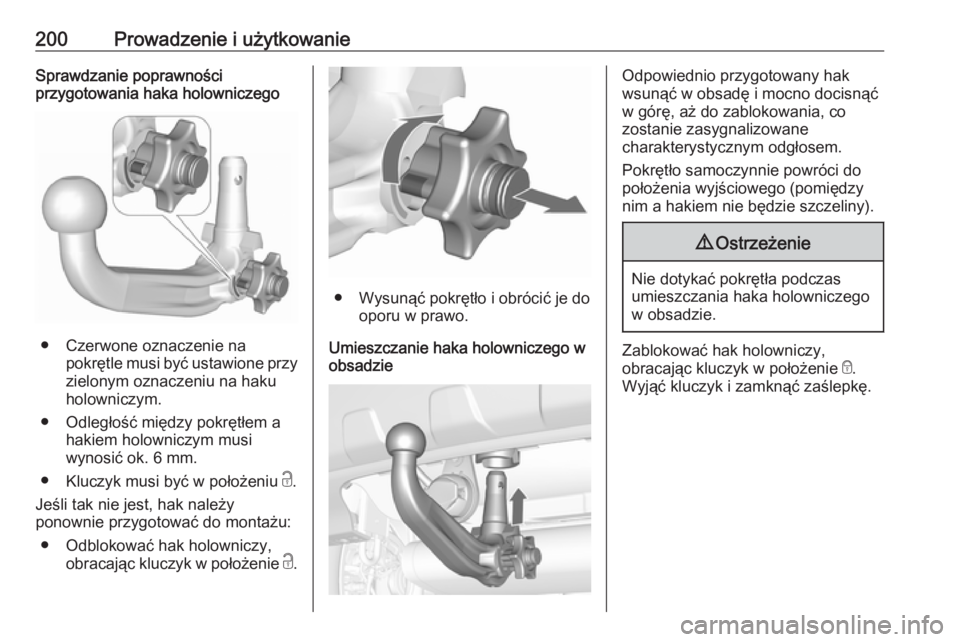

200Prowadzenie i użytkowanieSprawdzanie poprawności
przygotowania haka holowniczego
● Czerwone oznaczenie na
pokrętle musi być ustawione przy
zielonym oznaczeniu na haku holowniczym.
● Odległość między pokrętłem a hakiem holowniczym musi
wynosić ok. 6 mm.
● Kluczyk musi być w położeniu c.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
● Odblokować hak holowniczy, obracając kluczyk w położenie c.
● Wysunąć pokrętło i obrócić je do
oporu w prawo.
Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.

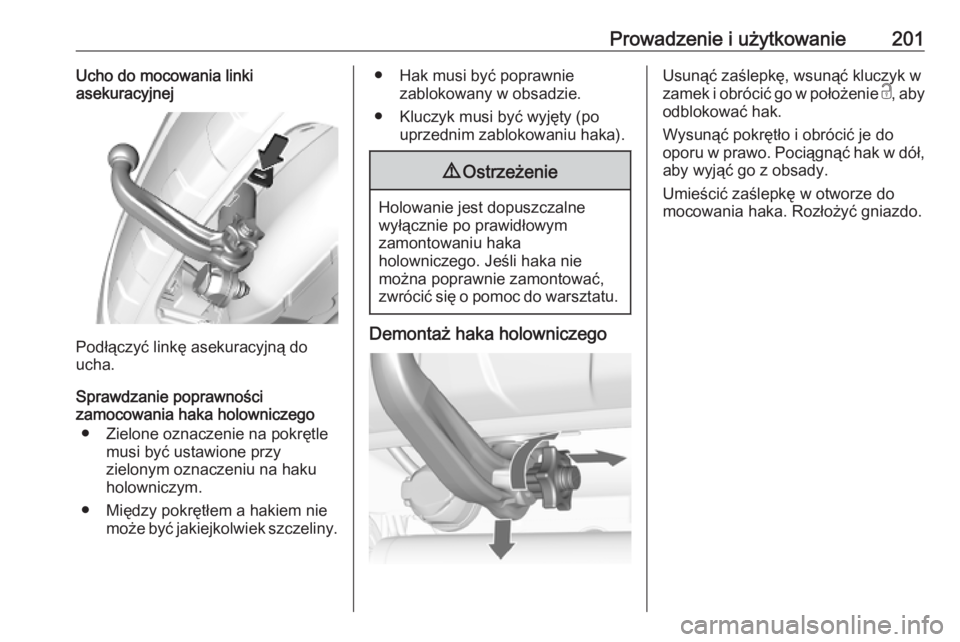

Prowadzenie i użytkowanie201Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
● Zielone oznaczenie na pokrętle musi być ustawione przy
zielonym oznaczeniu na haku
holowniczym.
● Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.
● Hak musi być poprawnie
zablokowany w obsadzie.
● Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować,
zwrócić się o pomoc do warsztatu.
Demontaż haka holowniczego
Usunąć zaślepkę, wsunąć kluczyk w
zamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do
oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka. Rozłożyć gniazdo.

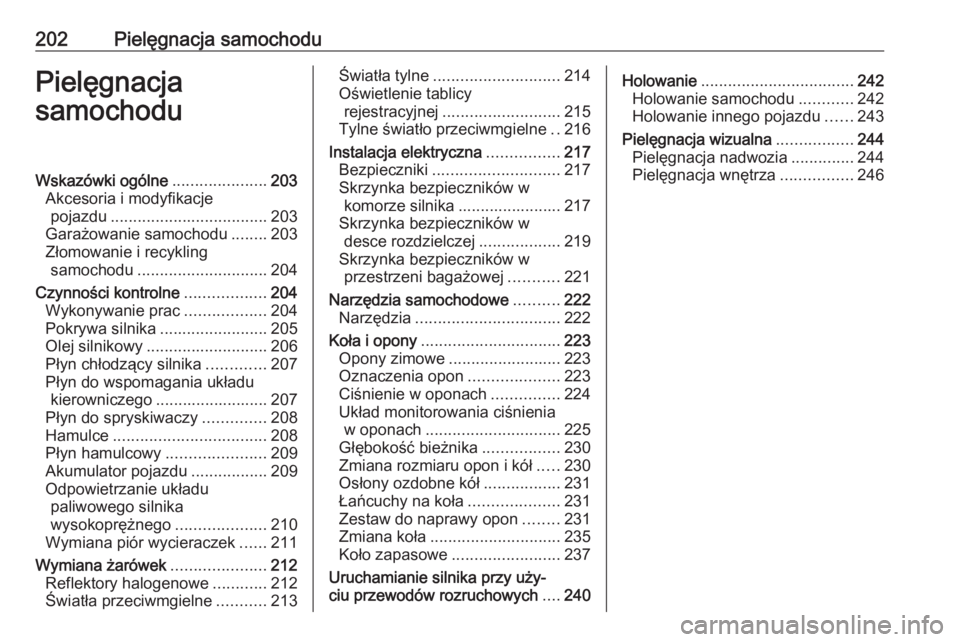

202Pielęgnacja samochoduPielęgnacja
samochoduWskazówki ogólne .....................203
Akcesoria i modyfikacje pojazdu ................................... 203
Garażowanie samochodu ........203
Złomowanie i recykling samochodu ............................. 204
Czynności kontrolne ..................204
Wykonywanie prac ..................204
Pokrywa silnika ........................205
Olej silnikowy ........................... 206
Płyn chłodzący silnika .............207
Płyn do wspomagania układu kierowniczego ......................... 207
Płyn do spryskiwaczy ..............208
Hamulce .................................. 208
Płyn hamulcowy ......................209
Akumulator pojazdu .................209
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................210
Wymiana piór wycieraczek ......211
Wymiana żarówek .....................212
Reflektory halogenowe ............212
Światła przeciwmgielne ...........213Światła tylne ............................ 214
Oświetlenie tablicy rejestracyjnej .......................... 215
Tylne światło przeciwmgielne ..216
Instalacja elektryczna ................217
Bezpieczniki ............................ 217
Skrzynka bezpieczników w komorze silnika ....................... 217
Skrzynka bezpieczników w desce rozdzielczej ..................219
Skrzynka bezpieczników w przestrzeni bagażowej ...........221
Narzędzia samochodowe ..........222
Narzędzia ................................ 222
Koła i opony ............................... 223
Opony zimowe ......................... 223
Oznaczenia opon ....................223
Ciśnienie w oponach ...............224
Układ monitorowania ciśnienia w oponach .............................. 225
Głębokość bieżnika .................230
Zmiana rozmiaru opon i kół .....230
Osłony ozdobne kół .................231
Łańcuchy na koła ....................231
Zestaw do naprawy opon ........231
Zmiana koła ............................. 235
Koło zapasowe ........................ 237
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....240Holowanie .................................. 242
Holowanie samochodu ............242
Holowanie innego pojazdu ......243
Pielęgnacja wizualna .................244
Pielęgnacja nadwozia ..............244
Pielęgnacja wnętrza ................246

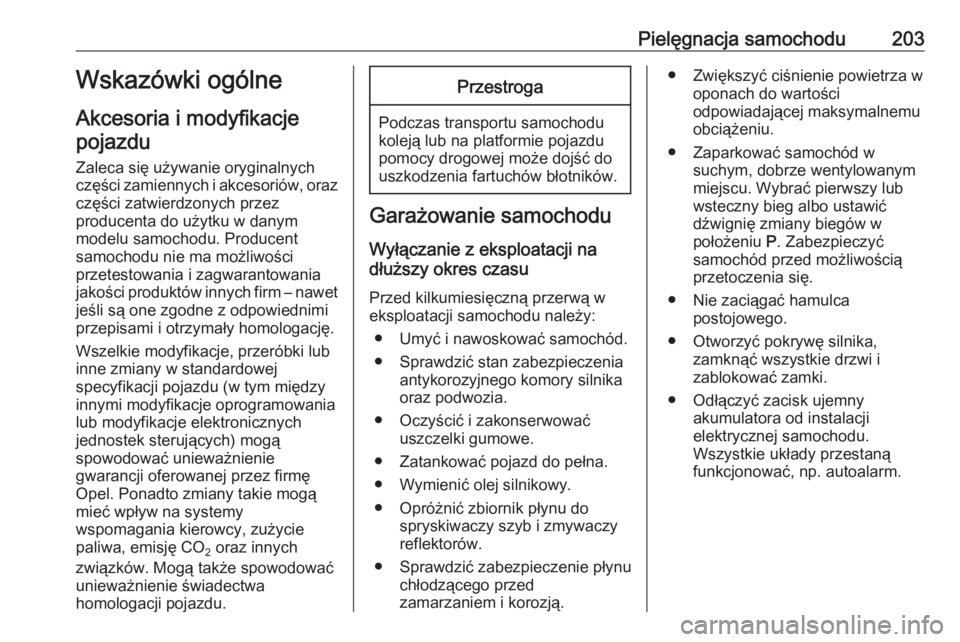

Pielęgnacja samochodu203Wskazówki ogólne
Akcesoria i modyfikacje pojazdu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Wszelkie modyfikacje, przeróbki lubinne zmiany w standardowej
specyfikacji pojazdu (w tym między
innymi modyfikacje oprogramowania
lub modyfikacje elektronicznych
jednostek sterujących) mogą
spowodować unieważnienie
gwarancji oferowanej przez firmę
Opel. Ponadto zmiany takie mogą mieć wpływ na systemy
wspomagania kierowcy, zużycie
paliwa, emisję CO 2 oraz innych
związków. Mogą także spowodować unieważnienie świadectwa
homologacji pojazdu.Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu
Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
● Umyć i nawoskować samochód.
● Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
● Oczyścić i zakonserwować uszczelki gumowe.
● Zatankować pojazd do pełna.
● Wymienić olej silnikowy.
● Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić zabezpieczenie płynu chłodzącego przed
zamarzaniem i korozją.
● Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.
● Zaparkować samochód w suchym, dobrze wentylowanym
miejscu. Wybrać pierwszy lub
wsteczny bieg albo ustawić
dźwignię zmiany biegów w
położeniu P. Zabezpieczyć
samochód przed możliwością
przetoczenia się.
● Nie zaciągać hamulca postojowego.
● Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
● Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu.
Wszystkie układy przestaną
funkcjonować, np. autoalarm.

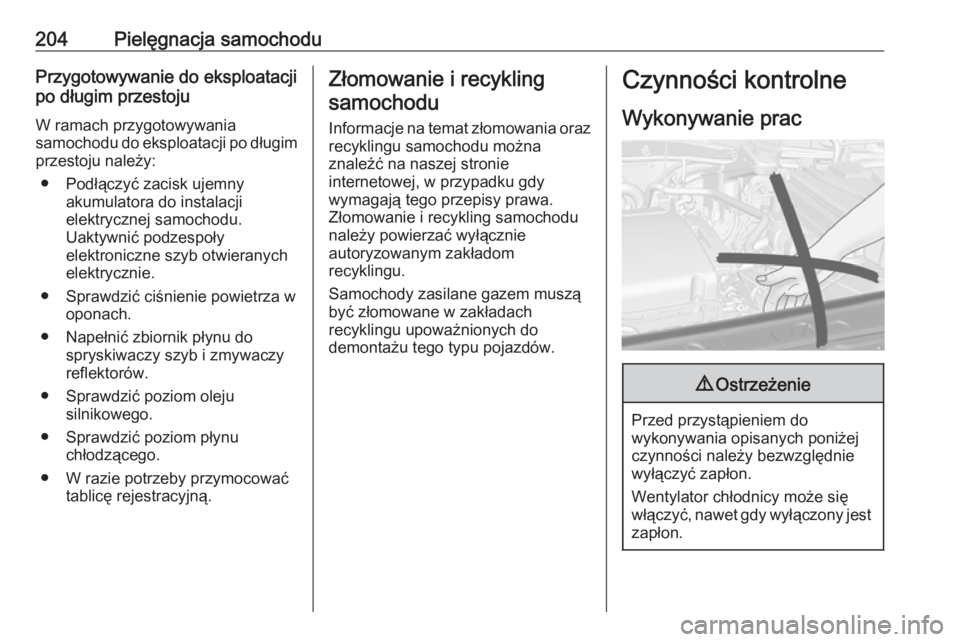

204Pielęgnacja samochoduPrzygotowywanie do eksploatacji
po długim przestoju
W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
● Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.
Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.
● Sprawdzić ciśnienie powietrza w oponach.
● Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić poziom oleju silnikowego.
● Sprawdzić poziom płynu chłodzącego.
● W razie potrzeby przymocować tablicę rejestracyjną.Złomowanie i recykling
samochodu
Informacje na temat złomowania oraz recyklingu samochodu można
znaleźć na naszej stronie
internetowej, w przypadku gdy
wymagają tego przepisy prawa.
Złomowanie i recykling samochodu
należy powierzać wyłącznie
autoryzowanym zakładom
recyklingu.
Samochody zasilane gazem muszą
być złomowane w zakładach
recyklingu upoważnionych do
demontażu tego typu pojazdów.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.

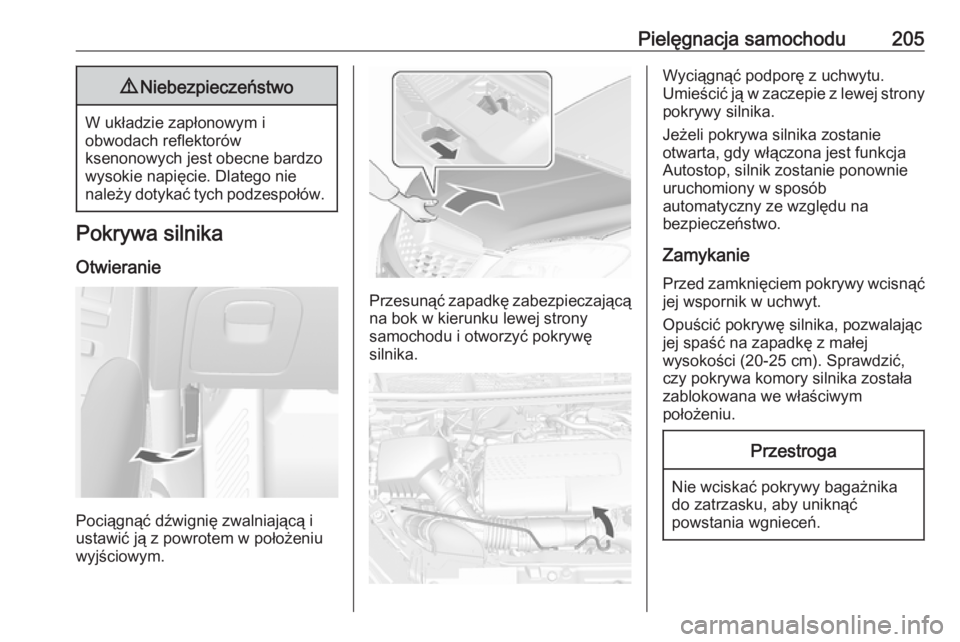

Pielęgnacja samochodu2059Niebezpieczeństwo
W układzie zapłonowym i
obwodach reflektorów
ksenonowych jest obecne bardzo
wysokie napięcie. Dlatego nie
należy dotykać tych podzespołów.
Pokrywa silnika
Otwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Przesunąć zapadkę zabezpieczającą na bok w kierunku lewej strony
samochodu i otworzyć pokrywę
silnika.
Wyciągnąć podporę z uchwytu.
Umieścić ją w zaczepie z lewej strony pokrywy silnika.
Jeżeli pokrywa silnika zostanie
otwarta, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny ze względu na
bezpieczeństwo.
Zamykanie Przed zamknięciem pokrywy wcisnąćjej wspornik w uchwyt.
Opuścić pokrywę silnika, pozwalając
jej spaść na zapadkę z małej
wysokości (20-25 cm). Sprawdzić, czy pokrywa komory silnika zostałazablokowana we właściwym
położeniu.Przestroga
Nie wciskać pokrywy bagażnika
do zatrzasku, aby uniknąć
powstania wgnieceń.

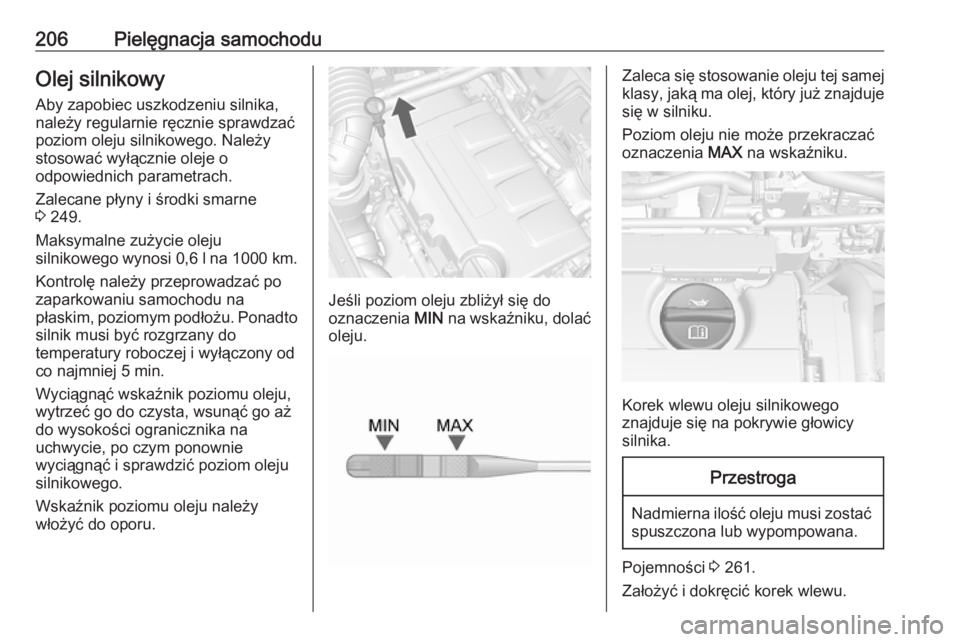

206Pielęgnacja samochoduOlej silnikowy
Aby zapobiec uszkodzeniu silnika, należy regularnie ręcznie sprawdzać
poziom oleju silnikowego. Należy
stosować wyłącznie oleje o
odpowiednich parametrach.
Zalecane płyny i środki smarne
3 249.
Maksymalne zużycie oleju
silnikowego wynosi 0,6 l na 1000 km.
Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto
silnik musi być rozgrzany do
temperatury roboczej i wyłączony od co najmniej 5 min.
Wyciągnąć wskaźnik poziomu oleju, wytrzeć go do czysta, wsunąć go aż
do wysokości ogranicznika na
uchwycie, po czym ponownie
wyciągnąć i sprawdzić poziom oleju
silnikowego.
Wskaźnik poziomu oleju należy
włożyć do oporu.
Jeśli poziom oleju zbliżył się do
oznaczenia MIN na wskaźniku, dolać
oleju.
Zaleca się stosowanie oleju tej samej
klasy, jaką ma olej, który już znajduje się w silniku.
Poziom oleju nie może przekraczać
oznaczenia MAX na wskaźniku.
Korek wlewu oleju silnikowego
znajduje się na pokrywie głowicy
silnika.
Przestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana.
Pojemności 3 261.
Założyć i dokręcić korek wlewu.

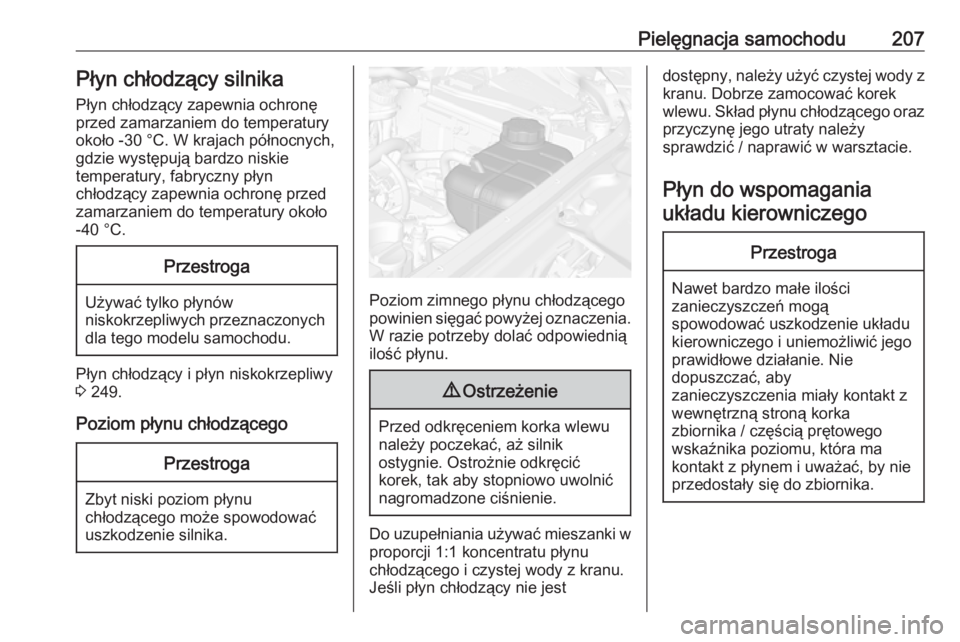

Pielęgnacja samochodu207Płyn chłodzący silnika
Płyn chłodzący zapewnia ochronę
przed zamarzaniem do temperatury
około -30 °C. W krajach północnych, gdzie występują bardzo niskie
temperatury, fabryczny płyn
chłodzący zapewnia ochronę przed
zamarzaniem do temperatury około
-40 °C.Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych dla tego modelu samochodu.
Płyn chłodzący i płyn niskokrzepliwy
3 249.
Poziom płynu chłodzącego
Przestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia.
W razie potrzeby dolać odpowiednią
ilość płynu.
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Do uzupełniania używać mieszanki w proporcji 1:1 koncentratu płynu
chłodzącego i czystej wody z kranu.
Jeśli płyn chłodzący nie jest
dostępny, należy użyć czystej wody z
kranu. Dobrze zamocować korek
wlewu. Skład płynu chłodzącego oraz przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.
Płyn do wspomagania układu kierowniczegoPrzestroga
Nawet bardzo małe ilości
zanieczyszczeń mogą
spowodować uszkodzenie układu
kierowniczego i uniemożliwić jego
prawidłowe działanie. Nie
dopuszczać, aby
zanieczyszczenia miały kontakt z
wewnętrzną stroną korka
zbiornika / częścią prętowego
wskaźnika poziomu, która ma
kontakt z płynem i uważać, by nie
przedostały się do zbiornika.

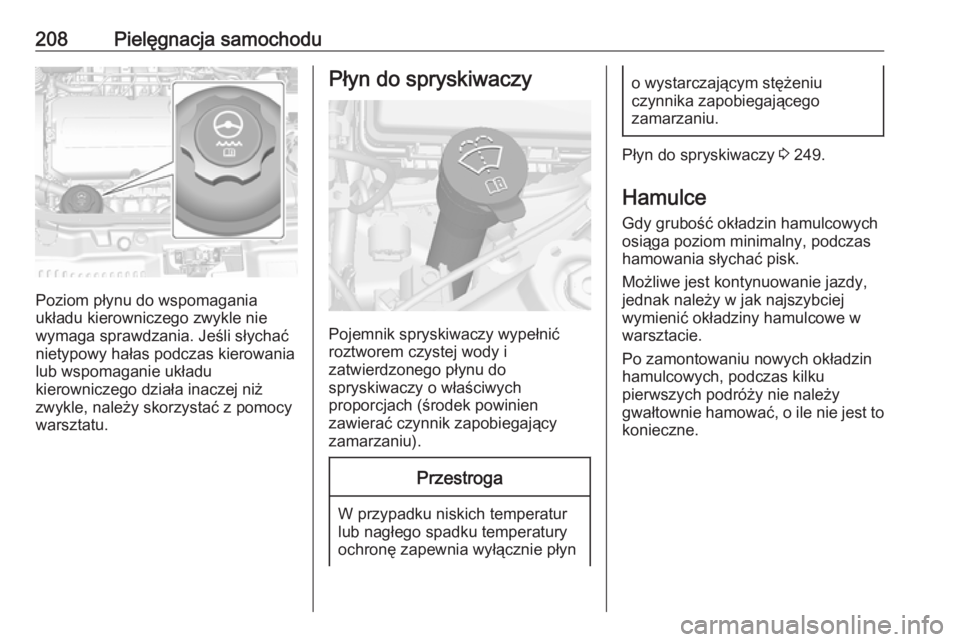

208Pielęgnacja samochodu
Poziom płynu do wspomagania
układu kierowniczego zwykle nie
wymaga sprawdzania. Jeśli słychać
nietypowy hałas podczas kierowania
lub wspomaganie układu
kierowniczego działa inaczej niż
zwykle, należy skorzystać z pomocy
warsztatu.
Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i
zatwierdzonego płynu do
spryskiwaczy o właściwych
proporcjach (środek powinien
zawierać czynnik zapobiegający
zamarzaniu).
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Płyn do spryskiwaczy 3 249.
Hamulce Gdy grubość okładzin hamulcowych
osiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.
