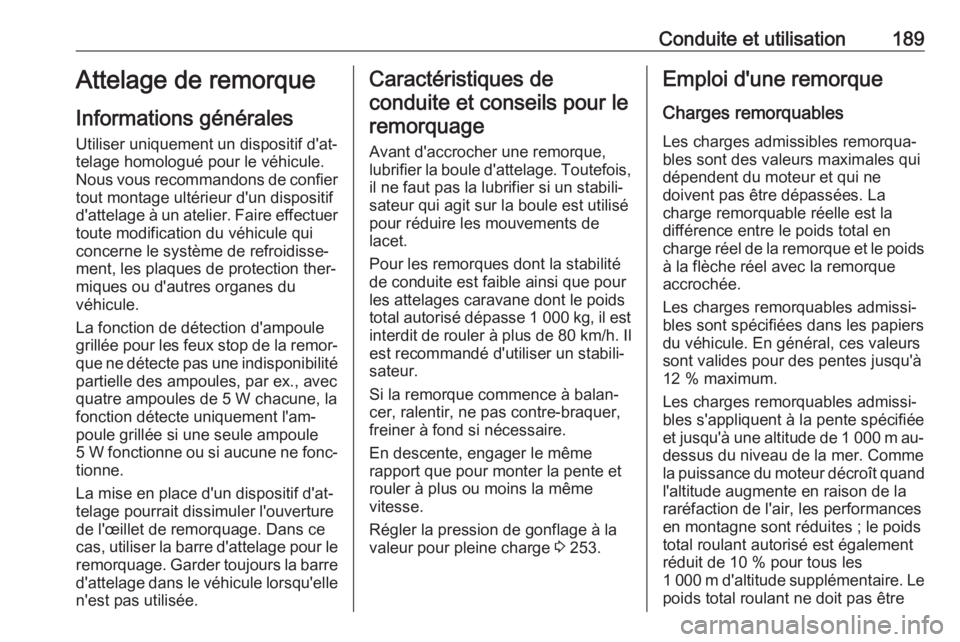

Conduite et utilisation189Attelage de remorque
Informations générales Utiliser uniquement un dispositif d'at‐
telage homologué pour le véhicule.
Nous vous recommandons de confier
tout montage ultérieur d'un dispositif
d'attelage à un atelier. Faire effectuer
toute modification du véhicule qui
concerne le système de refroidisse‐
ment, les plaques de protection ther‐
miques ou d'autres organes du
véhicule.
La fonction de détection d'ampoule
grillée pour les feux stop de la remor‐ que ne détecte pas une indisponibilitépartielle des ampoules, par ex., avec
quatre ampoules de 5 W chacune, la
fonction détecte uniquement l'am‐
poule grillée si une seule ampoule
5 W fonctionne ou si aucune ne fonc‐
tionne.
La mise en place d'un dispositif d'at‐
telage pourrait dissimuler l'ouverture
de l'œillet de remorquage. Dans ce
cas, utiliser la barre d'attelage pour le remorquage. Garder toujours la barre
d'attelage dans le véhicule lorsqu'elle n'est pas utilisée.Caractéristiques de
conduite et conseils pour le remorquage
Avant d'accrocher une remorque,
lubrifier la boule d'attelage. Toutefois, il ne faut pas la lubrifier si un stabili‐
sateur qui agit sur la boule est utilisé
pour réduire les mouvements de
lacet.
Pour les remorques dont la stabilité de conduite est faible ainsi que pour
les attelages caravane dont le poids
total autorisé dépasse 1 000 kg, il est interdit de rouler à plus de 80 km/h. Il
est recommandé d'utiliser un stabili‐
sateur.
Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer,
freiner à fond si nécessaire.
En descente, engager le même
rapport que pour monter la pente et
rouler à plus ou moins la même
vitesse.
Régler la pression de gonflage à la
valeur pour pleine charge 3 253.Emploi d'une remorque
Charges remorquables
Les charges admissibles remorqua‐ bles sont des valeurs maximales qui
dépendent du moteur et qui ne
doivent pas être dépassées. La
charge remorquable réelle est la
différence entre le poids total en charge réel de la remorque et le poids
à la flèche réel avec la remorque
accrochée.
Les charges remorquables admissi‐
bles sont spécifiées dans les papiers
du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12 % maximum.
Les charges remorquables admissi‐ bles s'appliquent à la pente spécifiée
et jusqu'à une altitude de 1 000 m au- dessus du niveau de la mer. Comme
la puissance du moteur décroît quand l'altitude augmente en raison de la
raréfaction de l'air, les performances
en montagne sont réduites ; le poids
total roulant autorisé est également
réduit de 10 % pour tous les
1 000 m d'altitude supplémentaire. Le
poids total roulant ne doit pas être

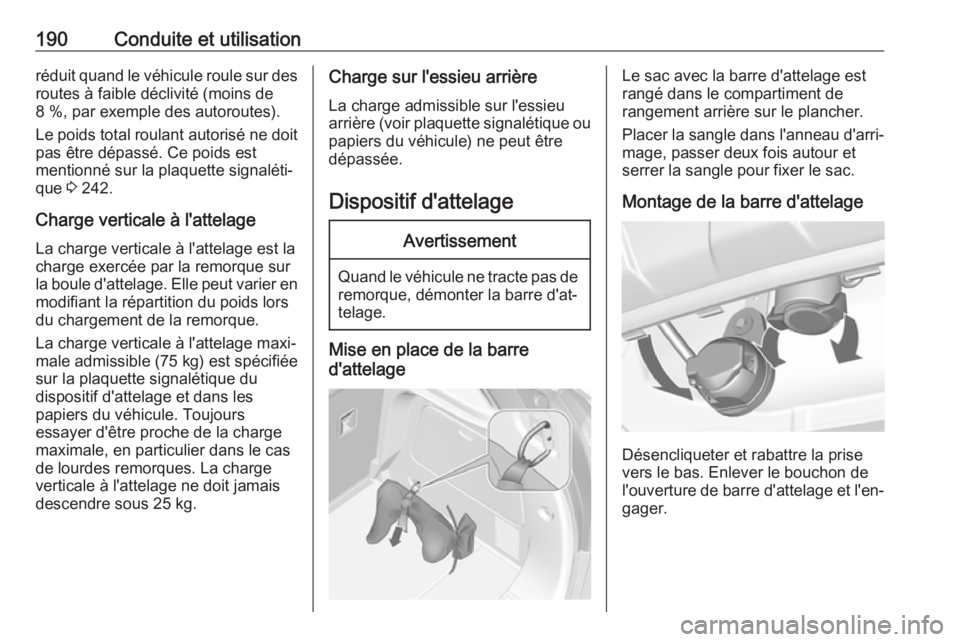

190Conduite et utilisationréduit quand le véhicule roule sur des
routes à faible déclivité (moins de
8 %, par exemple des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est
mentionné sur la plaquette signaléti‐
que 3 242.
Charge verticale à l'attelage La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en
modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible (75 kg) est spécifiée
sur la plaquette signalétique du
dispositif d'attelage et dans les
papiers du véhicule. Toujours
essayer d'être proche de la charge
maximale, en particulier dans le cas de lourdes remorques. La chargeverticale à l'attelage ne doit jamais
descendre sous 25 kg.Charge sur l'essieu arrière
La charge admissible sur l'essieuarrière (voir plaquette signalétique ou
papiers du véhicule) ne peut être
dépassée.
Dispositif d'attelageAvertissement
Quand le véhicule ne tracte pas deremorque, démonter la barre d'at‐
telage.
Mise en place de la barre
d'attelage
Le sac avec la barre d'attelage est
rangé dans le compartiment de
rangement arrière sur le plancher.
Placer la sangle dans l'anneau d'arri‐ mage, passer deux fois autour et
serrer la sangle pour fixer le sac.
Montage de la barre d'attelage
Désencliqueter et rabattre la prise
vers le bas. Enlever le bouchon de
l'ouverture de barre d'attelage et l'en‐ gager.

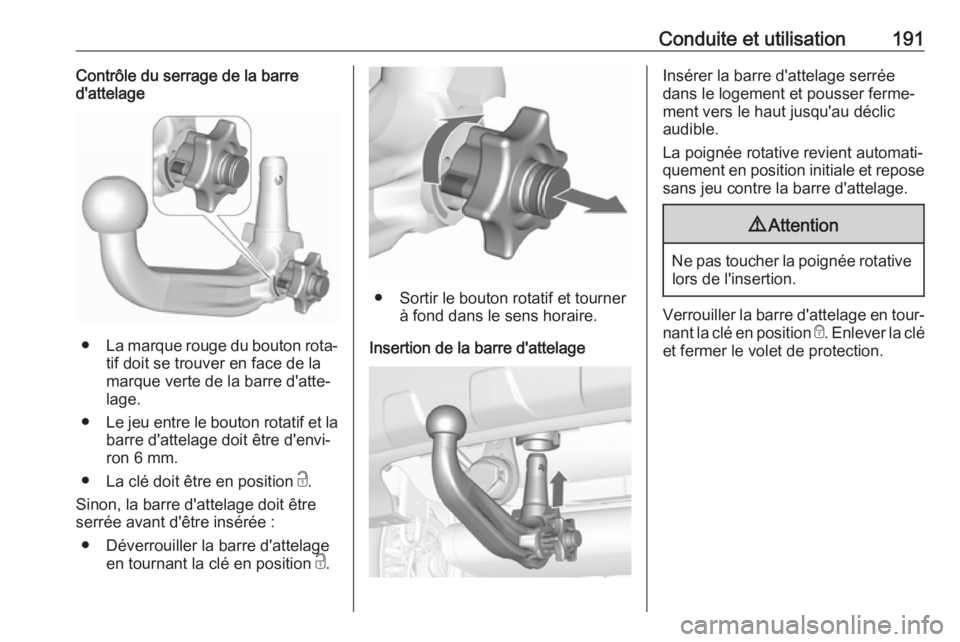

Conduite et utilisation191Contrôle du serrage de la barre
d'attelage
● La marque rouge du bouton rota‐
tif doit se trouver en face de la
marque verte de la barre d'atte‐
lage.
● Le jeu entre le bouton rotatif et la
barre d'attelage doit être d'envi‐
ron 6 mm.
● La clé doit être en position c.
Sinon, la barre d'attelage doit être
serrée avant d'être insérée :
● Déverrouiller la barre d'attelage en tournant la clé en position c.
● Sortir le bouton rotatif et tourner
à fond dans le sens horaire.
Insertion de la barre d'attelage
Insérer la barre d'attelage serrée
dans le logement et pousser ferme‐
ment vers le haut jusqu'au déclic
audible.
La poignée rotative revient automati‐ quement en position initiale et repose
sans jeu contre la barre d'attelage.9 Attention
Ne pas toucher la poignée rotative
lors de l'insertion.
Verrouiller la barre d'attelage en tour‐
nant la clé en position e. Enlever la clé
et fermer le volet de protection.

192Conduite et utilisationŒillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.
Contrôler que la barre d'attelage est
montée correctement
● La marque verte du bouton rotatif
doit se trouver en face de la
marque verte de la barre d'atte‐
lage.
● Il ne doit pas y avoir de jeu entre la poignée rotative et la barre
d'attelage.
● La barre d'attelage doit être engagée fermement dans le
logement.
● La barre d'attelage doit être verrouillée et la clé doit être reti‐
rée.9 Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Démontage de la barre d'attelage
Ouvrir le volet de protection et tourner
la clé en position c pour déverrouiller
la barre d'attelage.
Sortir la poignée rotative et tourner à fond dans le sens horaire. Tirer la
barre d'attelage vers le bas pour la
sortir.
Insérer le bouchon dans l'ouverture.
Rabattre la prise.

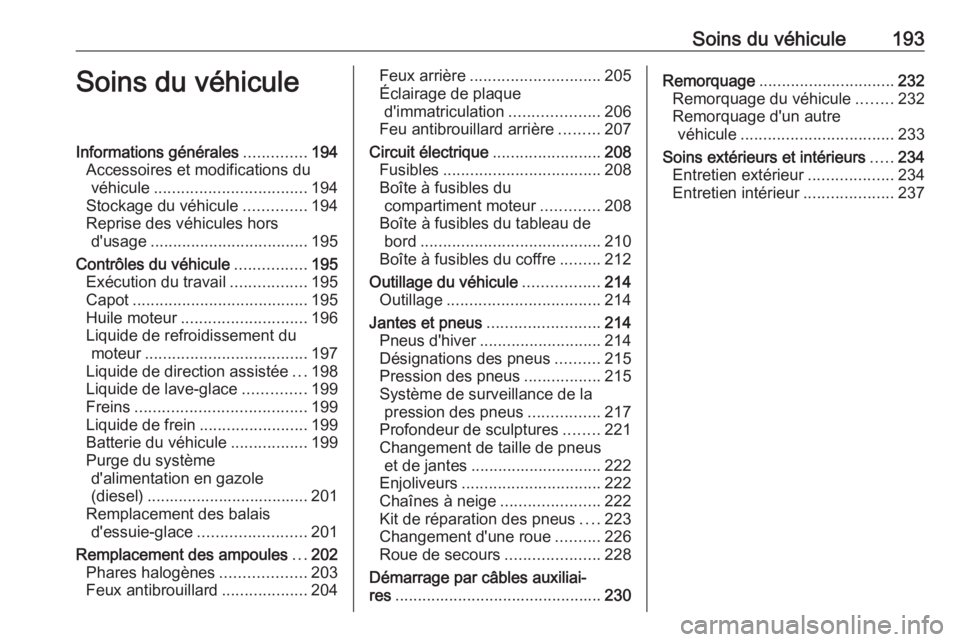

Soins du véhicule193Soins du véhiculeInformations générales..............194
Accessoires et modifications du véhicule .................................. 194
Stockage du véhicule ..............194
Reprise des véhicules hors d'usage ................................... 195
Contrôles du véhicule ................195
Exécution du travail .................195
Capot ....................................... 195
Huile moteur ............................ 196
Liquide de refroidissement du moteur .................................... 197
Liquide de direction assistée ...198
Liquide de lave-glace ..............199
Freins ...................................... 199
Liquide de frein ........................199
Batterie du véhicule .................199
Purge du système d'alimentation en gazole
(diesel) .................................... 201
Remplacement des balais d'essuie-glace ........................ 201
Remplacement des ampoules ...202
Phares halogènes ...................203
Feux antibrouillard ...................204Feux arrière ............................. 205
Éclairage de plaque d'immatriculation ....................206
Feu antibrouillard arrière .........207
Circuit électrique ........................208
Fusibles ................................... 208
Boîte à fusibles du compartiment moteur .............208
Boîte à fusibles du tableau de bord ........................................ 210
Boîte à fusibles du coffre .........212
Outillage du véhicule .................214
Outillage .................................. 214
Jantes et pneus ......................... 214
Pneus d'hiver ........................... 214
Désignations des pneus ..........215
Pression des pneus .................215
Système de surveillance de la pression des pneus ................217
Profondeur de sculptures ........221
Changement de taille de pneus et de jantes ............................. 222
Enjoliveurs ............................... 222
Chaînes à neige ......................222
Kit de réparation des pneus ....223
Changement d'une roue ..........226
Roue de secours .....................228
Démarrage par câbles auxiliai‐
res .............................................. 230Remorquage.............................. 232
Remorquage du véhicule ........232
Remorquage d'un autre véhicule .................................. 233
Soins extérieurs et intérieurs .....234
Entretien extérieur ...................234
Entretien intérieur ....................237

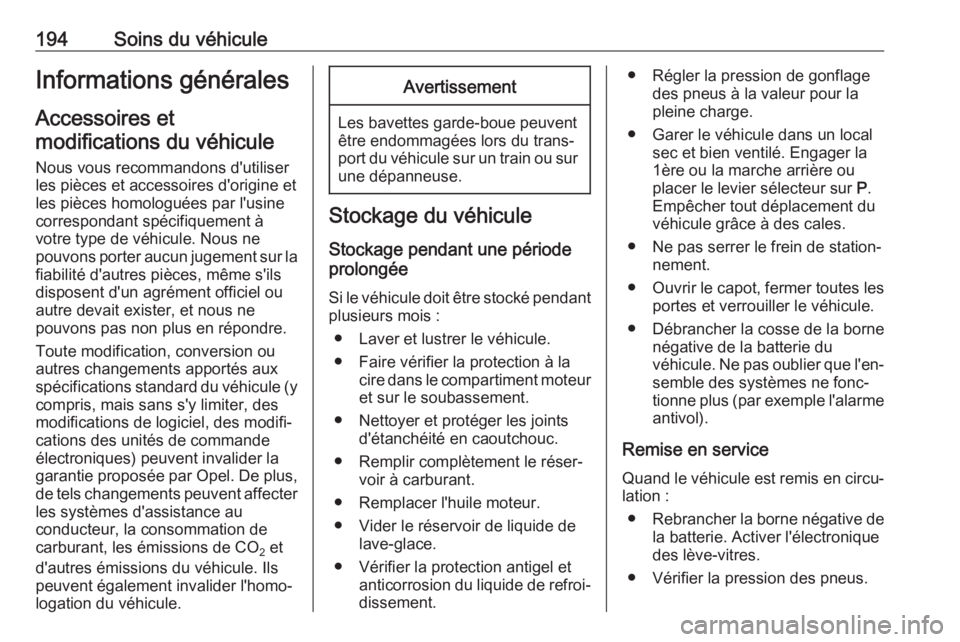

194Soins du véhiculeInformations généralesAccessoires etmodifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine
correspondant spécifiquement à
votre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même s'ils
disposent d'un agrément officiel ou
autre devait exister, et nous ne
pouvons pas non plus en répondre.
Toute modification, conversion ou
autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la garantie proposée par Opel. De plus,
de tels changements peuvent affecter
les systèmes d'assistance au
conducteur, la consommation de
carburant, les émissions de CO 2 et
d'autres émissions du véhicule. Ils
peuvent également invalider l'homo‐ logation du véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Remplir complètement le réser‐ voir à carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou
placer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que l'en‐
semble des systèmes ne fonc‐
tionne plus (par exemple l'alarme
antivol).
Remise en service Quand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus.

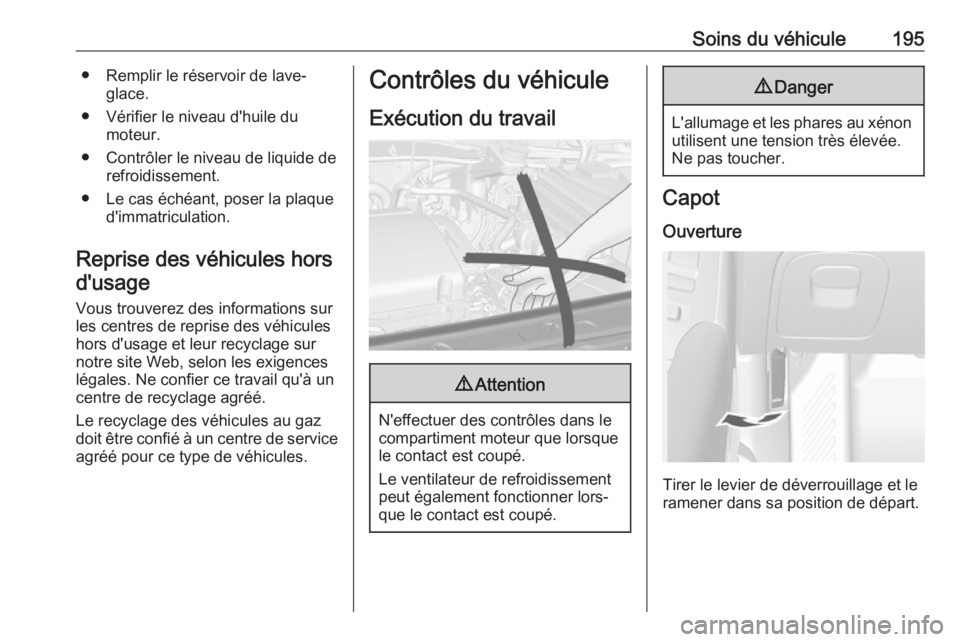

Soins du véhicule195● Remplir le réservoir de lave-glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
les centres de reprise des véhicules
hors d'usage et leur recyclage sur
notre site Web, selon les exigences
légales. Ne confier ce travail qu'à un
centre de recyclage agréé.
Le recyclage des véhicules au gaz
doit être confié à un centre de service
agréé pour ce type de véhicules.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
L'allumage et les phares au xénon
utilisent une tension très élevée.
Ne pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.

196Soins du véhicule

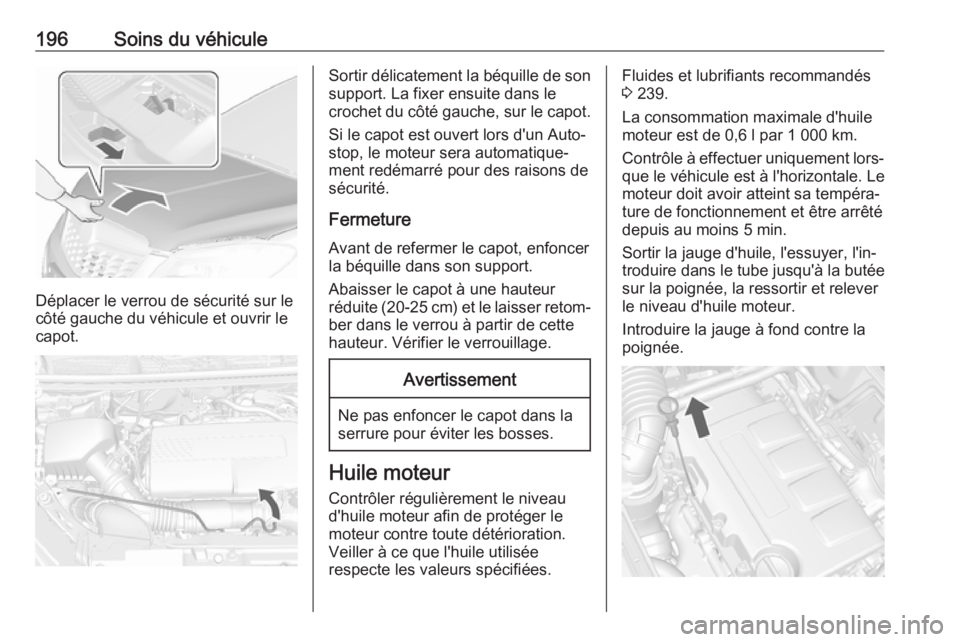

Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Sortir délicatement la béquille de son support. La fixer ensuite dans le
crochet du côté gauche, sur le capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture Avant de refermer le capot, enfoncer
la béquille dans son support.
Abaisser le capot à une hauteur
réduite (20-25 cm) et le laisser retom‐ ber dans le verrou à partir de cette
hauteur. Vérifier le verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le
moteur contre toute détérioration.
Veiller à ce que l'huile utilisée
respecte les valeurs spécifiées.
Fluides et lubrifiants recommandés
3 239.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 5 min.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Introduire la jauge à fond contre la
poignée.

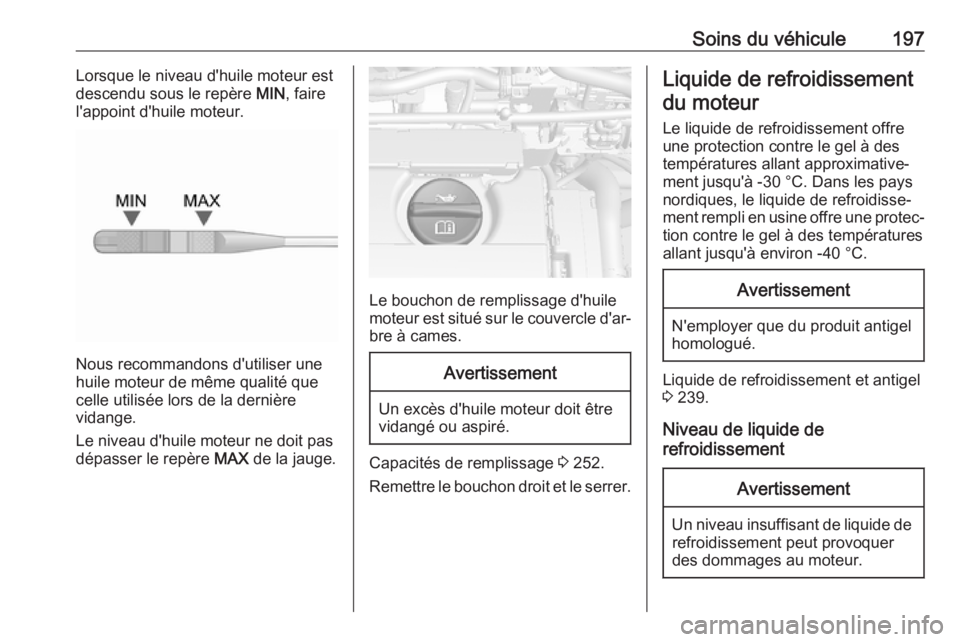

Soins du véhicule197Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Nous recommandons d'utiliser une
huile moteur de même qualité que
celle utilisée lors de la dernière
vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.
Le bouchon de remplissage d'huile
moteur est situé sur le couvercle d'ar‐
bre à cames.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Capacités de remplissage 3 252.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre
une protection contre le gel à des
températures allant approximative‐
ment jusqu'à -30 °C. Dans les pays
nordiques, le liquide de refroidisse‐
ment rempli en usine offre une protec‐
tion contre le gel à des températures
allant jusqu'à environ -40 °C.Avertissement
N'employer que du produit antigel
homologué.
Liquide de refroidissement et antigel 3 239.
Niveau de liquide de
refroidissement
Avertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.

198Soins du véhicule

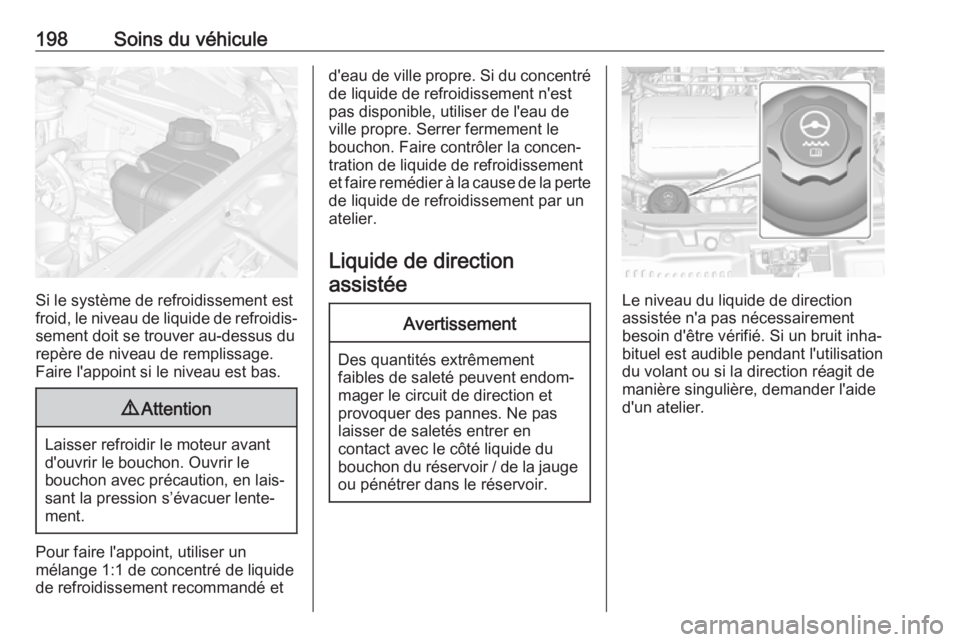

Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.
9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le
bouchon avec précaution, en lais‐
sant la pression s’évacuer lente‐
ment.
Pour faire l'appoint, utiliser un
mélange 1:1 de concentré de liquide
de refroidissement recommandé et
d'eau de ville propre. Si du concentré
de liquide de refroidissement n'est
pas disponible, utiliser de l'eau de
ville propre. Serrer fermement le
bouchon. Faire contrôler la concen‐ tration de liquide de refroidissement
et faire remédier à la cause de la perte de liquide de refroidissement par un
atelier.
Liquide de direction assistéeAvertissement
Des quantités extrêmement
faibles de saleté peuvent endom‐
mager le circuit de direction et
provoquer des pannes. Ne pas laisser de saletés entrer en
contact avec le côté liquide du
bouchon du réservoir / de la jauge
ou pénétrer dans le réservoir.
Le niveau du liquide de direction
assistée n'a pas nécessairement
besoin d'être vérifié. Si un bruit inha‐
bituel est audible pendant l'utilisation
du volant ou si la direction réagit de
manière singulière, demander l'aide
d'un atelier.
