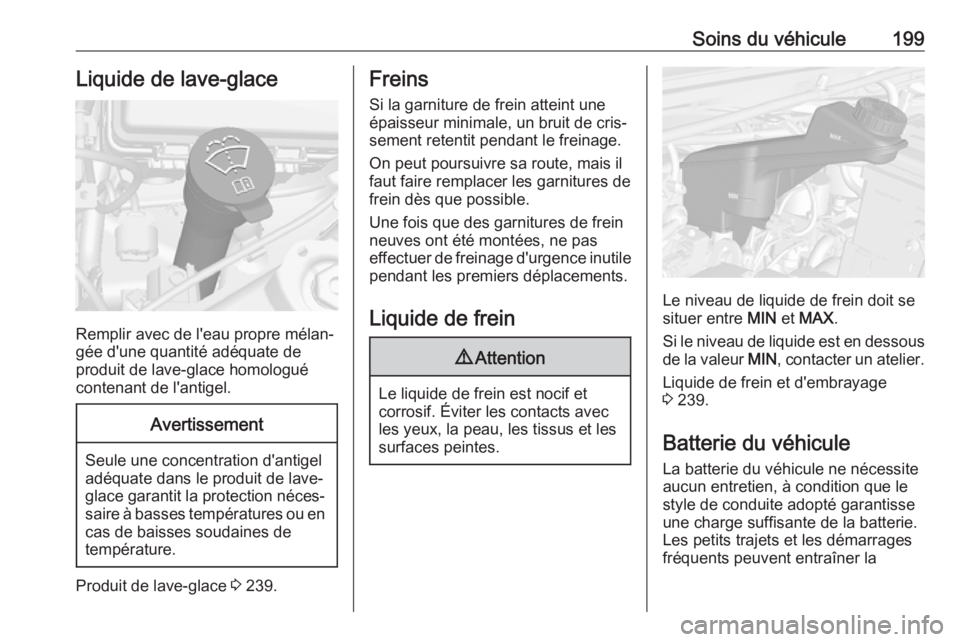

Soins du véhicule199Liquide de lave-glace
Remplir avec de l'eau propre mélan‐
gée d'une quantité adéquate de
produit de lave-glace homologué contenant de l'antigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de
température.
Produit de lave-glace 3 239.
Freins
Si la garniture de frein atteint une épaisseur minimale, un bruit de cris‐
sement retentit pendant le freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas
effectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein9 Attention
Le liquide de frein est nocif et
corrosif. Éviter les contacts avec
les yeux, la peau, les tissus et les
surfaces peintes.
Le niveau de liquide de frein doit se
situer entre MIN et MAX .
Si le niveau de liquide est en dessous
de la valeur MIN, contacter un atelier.
Liquide de frein et d'embrayage
3 239.
Batterie du véhicule La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la

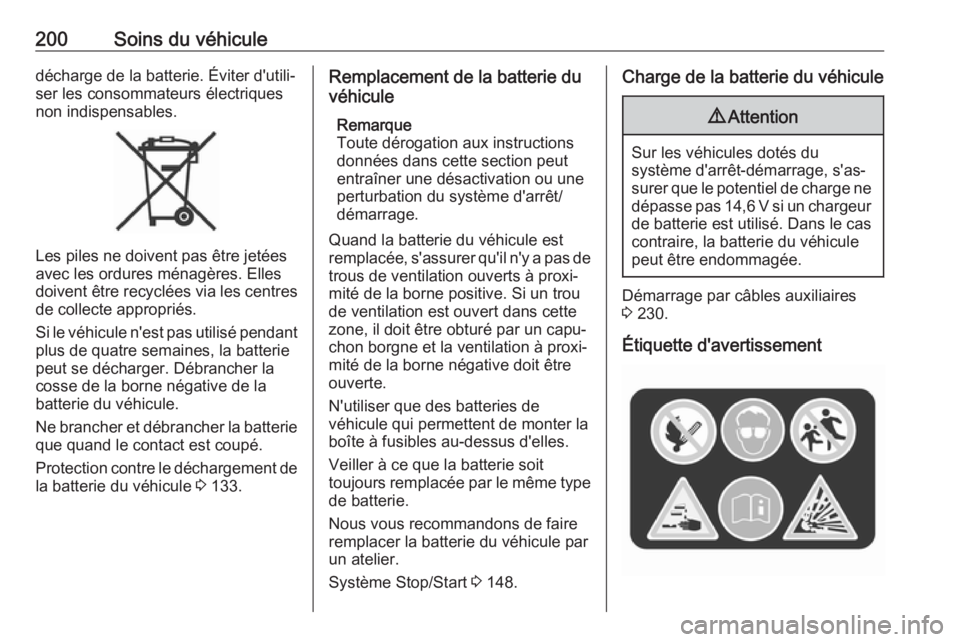

200Soins du véhiculedécharge de la batterie. Éviter d'utili‐
ser les consommateurs électriques
non indispensables.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres
de collecte appropriés.
Si le véhicule n'est pas utilisé pendant
plus de quatre semaines, la batterie
peut se décharger. Débrancher la
cosse de la borne négative de la
batterie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre le déchargement de la batterie du véhicule 3 133.
Remplacement de la batterie du
véhicule
Remarque
Toute dérogation aux instructions
données dans cette section peut
entraîner une désactivation ou une
perturbation du système d'arrêt/
démarrage.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être
ouverte.
N'utiliser que des batteries de
véhicule qui permettent de monter la
boîte à fusibles au-dessus d'elles.
Veiller à ce que la batterie soit
toujours remplacée par le même type de batterie.
Nous vous recommandons de faire
remplacer la batterie du véhicule par un atelier.
Système Stop/Start 3 148.Charge de la batterie du véhicule9 Attention
Sur les véhicules dotés du
système d'arrêt-démarrage, s'as‐
surer que le potentiel de charge ne
dépasse pas 14,6 V si un chargeur de batterie est utilisé. Dans le cas
contraire, la batterie du véhicule
peut être endommagée.
Démarrage par câbles auxiliaires
3 230.
Étiquette d'avertissement

Soins du véhicule201Signification des symboles :● Pas d'étincelles ni de flammes nues et ne pas fumer.
● Toujours se protéger les yeux. Les gaz explosifs peuvent rendreaveugle ou blesser.
● Conserver la batterie du véhicule
hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.
● Pour plus d'informations, consul‐ ter le manuel d'utilisation.
● Du gaz explosif peut être présent
aux alentours de la batterie du
véhicule.Purge du système
d'alimentation en gazole (diesel)
Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu
au moins 5 secondes. Si le moteur ne
démarre pas, prendre contact avec
un atelier.Remplacement des balais
d'essuie-glace
Pare-brise
Soulever le bras d'essuie-glace,
enfoncer le bouton pour libérer le
balai d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.

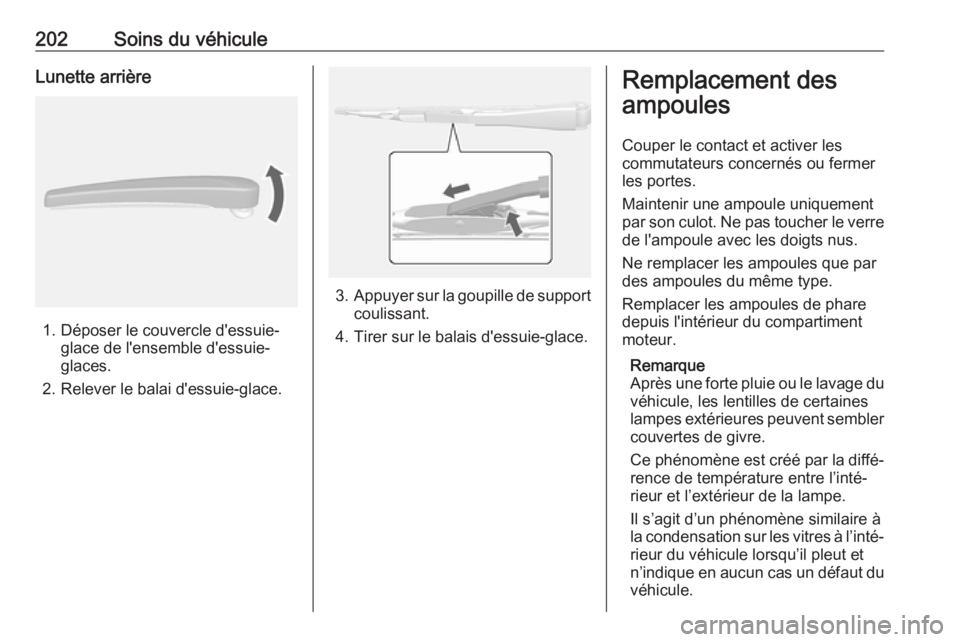

202Soins du véhiculeLunette arrière
1. Déposer le couvercle d'essuie-glace de l'ensemble d'essuie-
glaces.
2. Relever le balai d'essuie-glace.
3. Appuyer sur la goupille de support
coulissant.
4. Tirer sur le balais d'essuie-glace.
Remplacement des
ampoules
Couper le contact et activer les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.
Remarque
Après une forte pluie ou le lavage du
véhicule, les lentilles de certaines
lampes extérieures peuvent sembler couvertes de givre.
Ce phénomène est créé par la diffé‐
rence de température entre l’inté‐
rieur et l’extérieur de la lampe.
Il s’agit d’un phénomène similaire à
la condensation sur les vitres à l’inté‐
rieur du véhicule lorsqu’il pleut et
n’indique en aucun cas un défaut du véhicule.

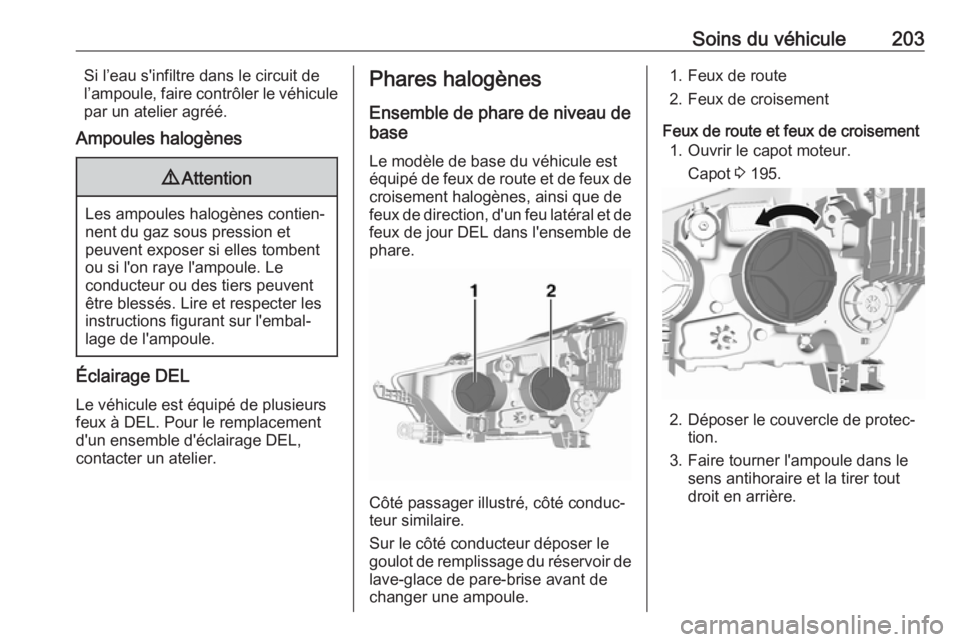

Soins du véhicule203Si l’eau s'infiltre dans le circuit del’ampoule, faire contrôler le véhicule
par un atelier agréé.
Ampoules halogènes9 Attention
Les ampoules halogènes contien‐
nent du gaz sous pression et
peuvent exposer si elles tombent
ou si l'on raye l'ampoule. Le
conducteur ou des tiers peuvent
être blessés. Lire et respecter les
instructions figurant sur l'embal‐
lage de l'ampoule.
Éclairage DEL
Le véhicule est équipé de plusieurs
feux à DEL. Pour le remplacement
d'un ensemble d'éclairage DEL,
contacter un atelier.
Phares halogènes
Ensemble de phare de niveau de
base
Le modèle de base du véhicule est
équipé de feux de route et de feux de croisement halogènes, ainsi que de
feux de direction, d'un feu latéral et de
feux de jour DEL dans l'ensemble de
phare.
Côté passager illustré, côté conduc‐
teur similaire.
Sur le côté conducteur déposer le
goulot de remplissage du réservoir de lave-glace de pare-brise avant de
changer une ampoule.
1. Feux de route
2. Feux de croisement
Feux de route et feux de croisement 1. Ouvrir le capot moteur.
Capot 3 195.
2. Déposer le couvercle de protec‐
tion.
3. Faire tourner l'ampoule dans le sens antihoraire et la tirer tout
droit en arrière.

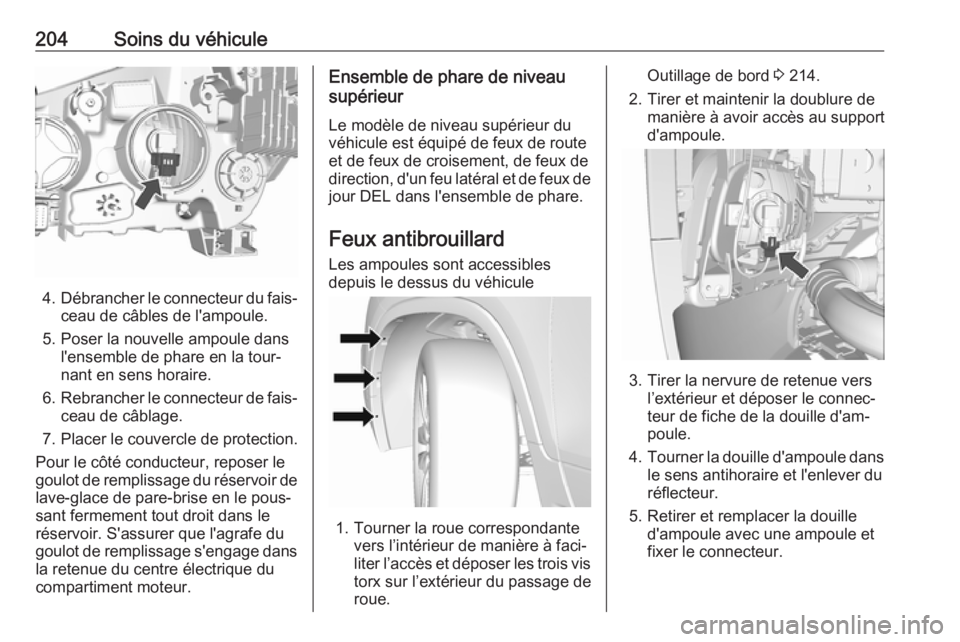

204Soins du véhicule
4.Débrancher le connecteur du fais‐
ceau de câbles de l'ampoule.
5. Poser la nouvelle ampoule dans l'ensemble de phare en la tour‐
nant en sens horaire.
6. Rebrancher le connecteur de fais‐
ceau de câblage.
7. Placer le couvercle de protection.
Pour le côté conducteur, reposer le
goulot de remplissage du réservoir de
lave-glace de pare-brise en le pous‐
sant fermement tout droit dans le
réservoir. S'assurer que l'agrafe du
goulot de remplissage s'engage dans la retenue du centre électrique du
compartiment moteur.
Ensemble de phare de niveau
supérieur
Le modèle de niveau supérieur du
véhicule est équipé de feux de route
et de feux de croisement, de feux de
direction, d'un feu latéral et de feux de jour DEL dans l'ensemble de phare.
Feux antibrouillard
Les ampoules sont accessibles
depuis le dessus du véhicule
1. Tourner la roue correspondante vers l’intérieur de manière à faci‐
liter l’accès et déposer les trois vis
torx sur l’extérieur du passage de
roue.
Outillage de bord 3 214.
2. Tirer et maintenir la doublure de manière à avoir accès au support
d'ampoule.
3. Tirer la nervure de retenue vers l’extérieur et déposer le connec‐
teur de fiche de la douille d'am‐
poule.
4. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.
5. Retirer et remplacer la douille d'ampoule avec une ampoule etfixer le connecteur.

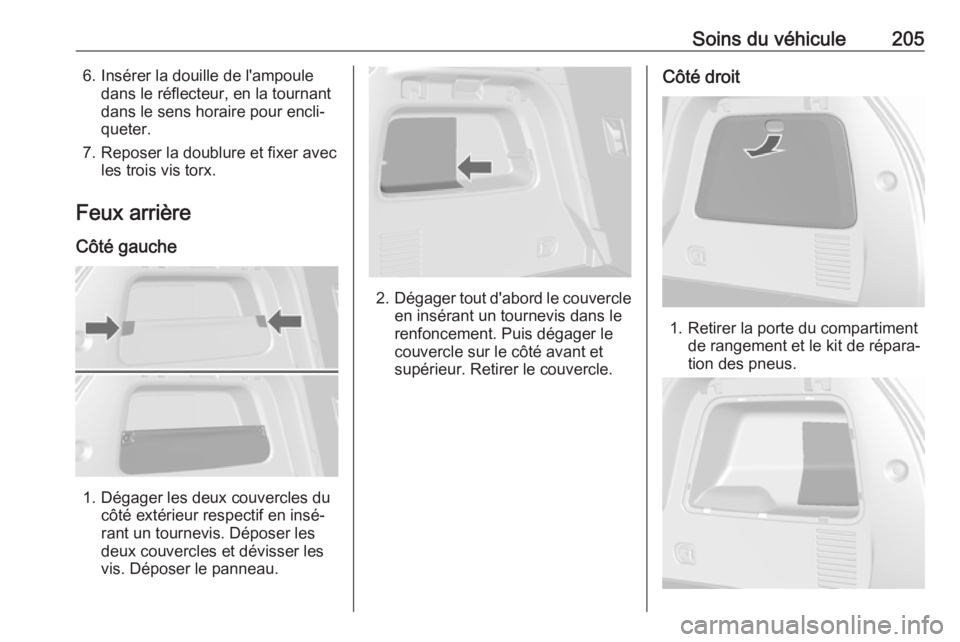

Soins du véhicule2056. Insérer la douille de l'ampouledans le réflecteur, en la tournant
dans le sens horaire pour encli‐
queter.
7. Reposer la doublure et fixer avec les trois vis torx.
Feux arrière
Côté gauche
1. Dégager les deux couvercles du côté extérieur respectif en insé‐
rant un tournevis. Déposer les
deux couvercles et dévisser les
vis. Déposer le panneau.
2. Dégager tout d'abord le couvercle
en insérant un tournevis dans le
renfoncement. Puis dégager le
couvercle sur le côté avant et
supérieur. Retirer le couvercle.
Côté droit
1. Retirer la porte du compartiment de rangement et le kit de répara‐
tion des pneus.

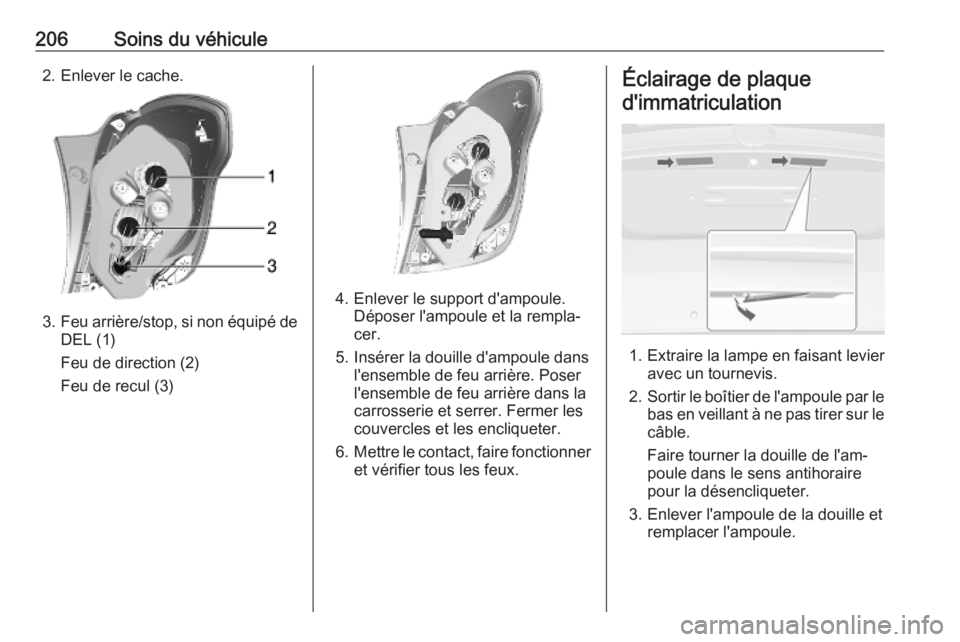

206Soins du véhicule2. Enlever le cache.
3.Feu arrière/stop, si non équipé de
DEL (1)
Feu de direction (2)
Feu de recul (3)
4. Enlever le support d'ampoule. Déposer l'ampoule et la rempla‐
cer.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière. Poser
l'ensemble de feu arrière dans la
carrosserie et serrer. Fermer les
couvercles et les encliqueter.
6. Mettre le contact, faire fonctionner
et vérifier tous les feux.
Éclairage de plaque
d'immatriculation
1. Extraire la lampe en faisant levier avec un tournevis.
2. Sortir le boîtier de l'ampoule par le
bas en veillant à ne pas tirer sur le câble.
Faire tourner la douille de l'am‐
poule dans le sens antihoraire
pour la désencliqueter.
3. Enlever l'ampoule de la douille et remplacer l'ampoule.

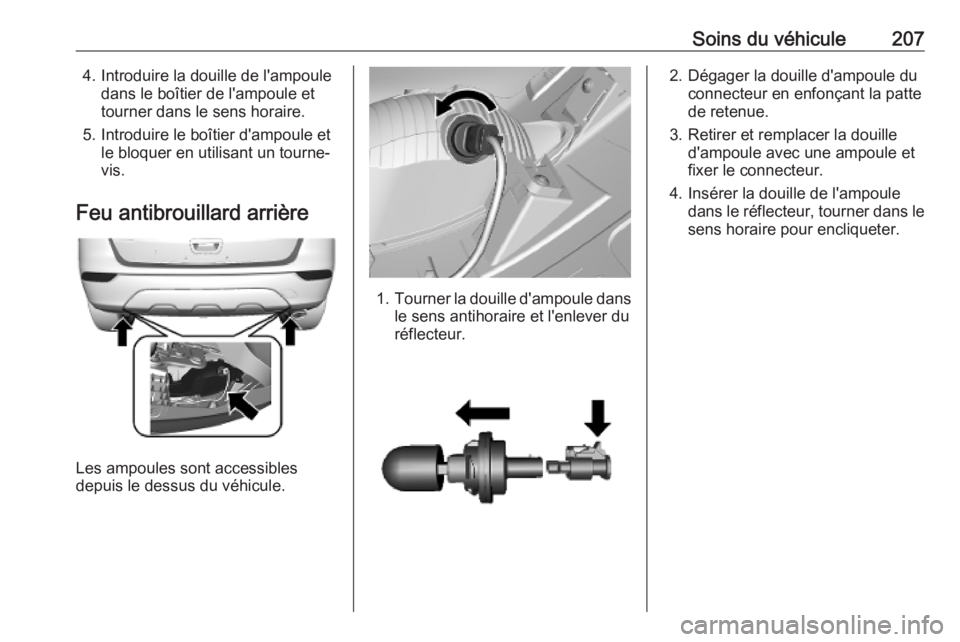

Soins du véhicule2074. Introduire la douille de l'ampouledans le boîtier de l'ampoule et
tourner dans le sens horaire.
5. Introduire le boîtier d'ampoule et le bloquer en utilisant un tourne‐
vis.
Feu antibrouillard arrière
Les ampoules sont accessibles
depuis le dessus du véhicule.
1. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.
2. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
3. Retirer et remplacer la douille d'ampoule avec une ampoule etfixer le connecteur.
4. Insérer la douille de l'ampoule dans le réflecteur, tourner dans le
sens horaire pour encliqueter.

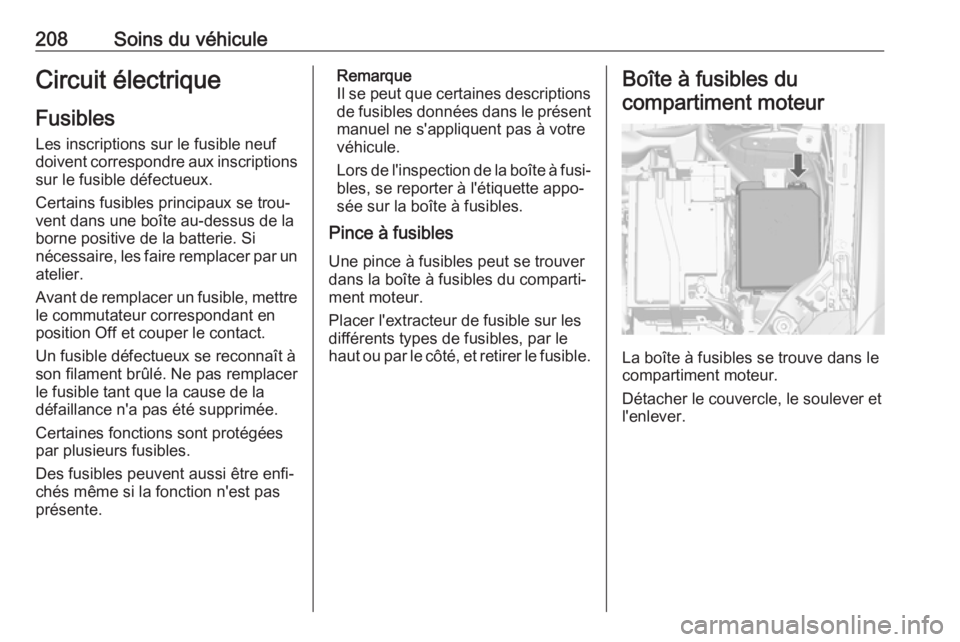

208Soins du véhiculeCircuit électriqueFusibles Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Certains fusibles principaux se trou‐ vent dans une boîte au-dessus de la
borne positive de la batterie. Si
nécessaire, les faire remplacer par un
atelier.
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la
défaillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.Remarque
Il se peut que certaines descriptions de fusibles données dans le présent
manuel ne s'appliquent pas à votre
véhicule.
Lors de l'inspection de la boîte à fusi‐ bles, se reporter à l'étiquette appo‐
sée sur la boîte à fusibles.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.
Placer l'extracteur de fusible sur les différents types de fusibles, par le
haut ou par le côté, et retirer le fusible.Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve dans le
compartiment moteur.
Détacher le couvercle, le soulever et
l'enlever.
