OPEL MOKKA X 2018.5 Manuel multimédia (in French)

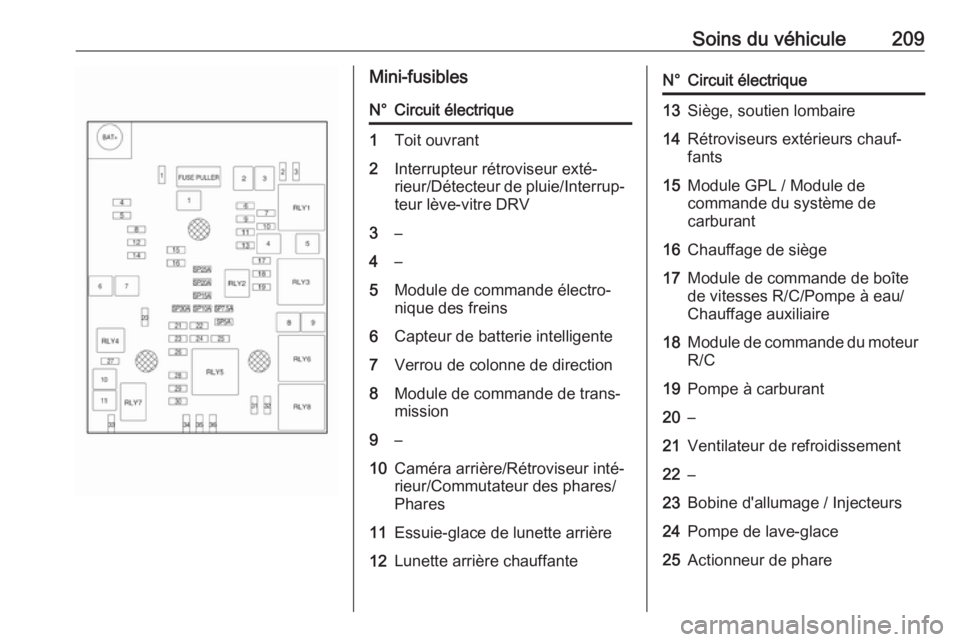

Soins du véhicule209Mini-fusiblesN°Circuit électrique1Toit ouvrant2Interrupteur rétroviseur exté‐
rieur/Détecteur de pluie/Interrup‐
teur lève-vitre DRV3–4–5Module de commande électro‐
nique des freins6Capteur de batterie intelligente7Verrou de colonne de direction8Module de commande de trans‐
mission9–10Caméra arrière/Rétroviseur inté‐ rieur/Commutateur des phares/
Phares11Essuie-glace de lunette arrière12Lunette arrière chauffanteN°Circuit électrique13Siège, soutien lombaire14Rétroviseurs extérieurs chauf‐
fants15Module GPL / Module de
commande du système de
carburant16Chauffage de siège17Module de commande de boîte
de vitesses R/C/Pompe à eau/
Chauffage auxiliaire18Module de commande du moteur R/C19Pompe à carburant20–21Ventilateur de refroidissement22–23Bobine d'allumage / Injecteurs24Pompe de lave-glace25Actionneur de phare

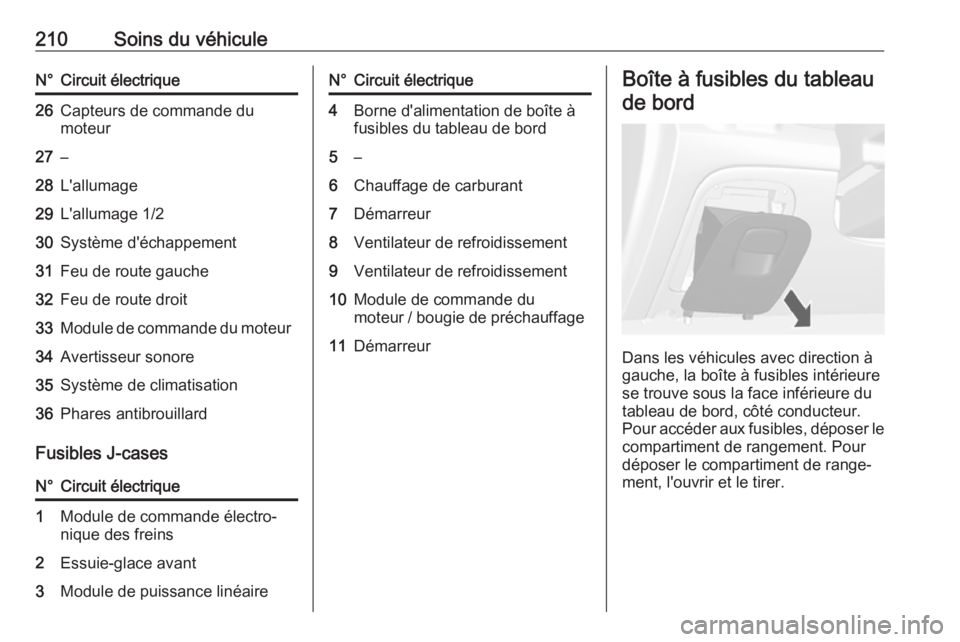

210Soins du véhiculeN°Circuit électrique26Capteurs de commande du
moteur27–28L'allumage29L'allumage 1/230Système d'échappement31Feu de route gauche32Feu de route droit33Module de commande du moteur34Avertisseur sonore35Système de climatisation36Phares antibrouillard
Fusibles J-cases
N°Circuit électrique1Module de commande électro‐
nique des freins2Essuie-glace avant3Module de puissance linéaireN°Circuit électrique4Borne d'alimentation de boîte à
fusibles du tableau de bord5–6Chauffage de carburant7Démarreur8Ventilateur de refroidissement9Ventilateur de refroidissement10Module de commande du
moteur / bougie de préchauffage11DémarreurBoîte à fusibles du tableau
de bord
Dans les véhicules avec direction à
gauche, la boîte à fusibles intérieure
se trouve sous la face inférieure du
tableau de bord, côté conducteur.
Pour accéder aux fusibles, déposer le
compartiment de rangement. Pour
déposer le compartiment de range‐
ment, l'ouvrir et le tirer.

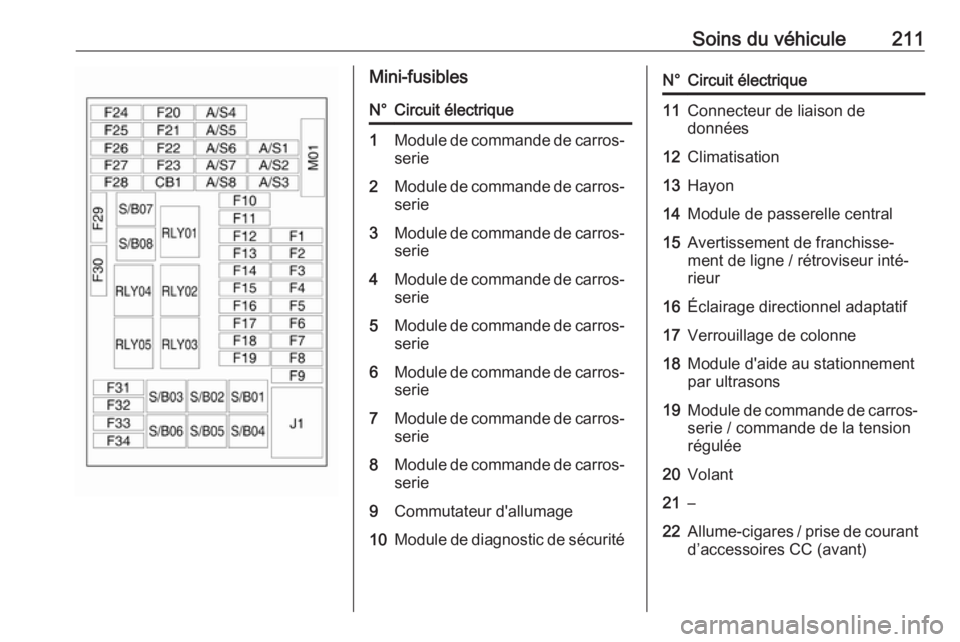

Soins du véhicule211Mini-fusiblesN°Circuit électrique1Module de commande de carros‐
serie2Module de commande de carros‐ serie3Module de commande de carros‐serie4Module de commande de carros‐serie5Module de commande de carros‐serie6Module de commande de carros‐serie7Module de commande de carros‐
serie8Module de commande de carros‐ serie9Commutateur d'allumage10Module de diagnostic de sécuritéN°Circuit électrique11Connecteur de liaison de
données12Climatisation13Hayon14Module de passerelle central15Avertissement de franchisse‐
ment de ligne / rétroviseur inté‐
rieur16Éclairage directionnel adaptatif17Verrouillage de colonne18Module d'aide au stationnement
par ultrasons19Module de commande de carros‐ serie / commande de la tension
régulée20Volant21–22Allume-cigares / prise de courant d’accessoires CC (avant)

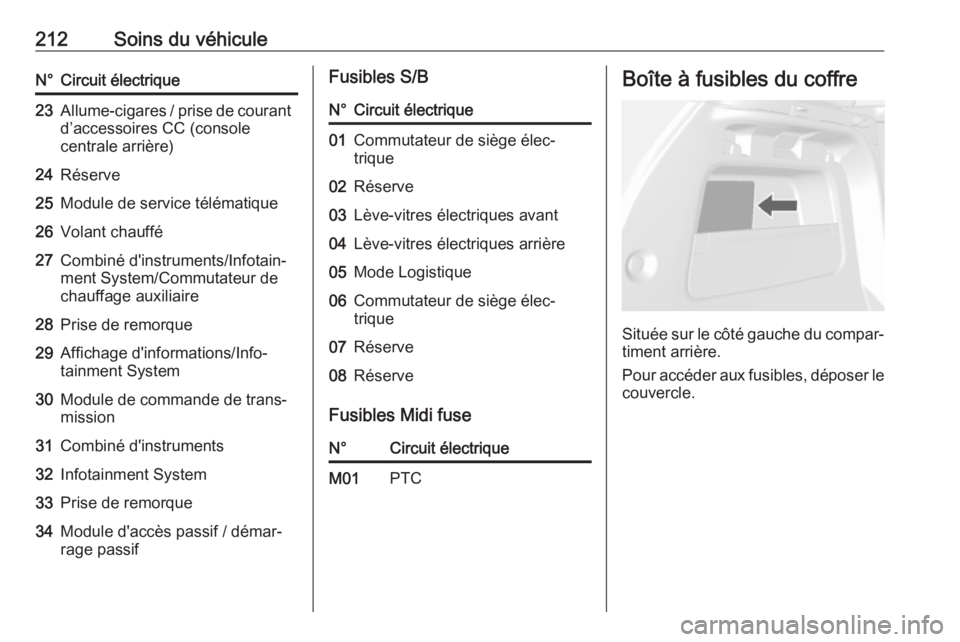

212Soins du véhiculeN°Circuit électrique23Allume-cigares / prise de courantd’accessoires CC (console
centrale arrière)24Réserve25Module de service télématique26Volant chauffé27Combiné d'instruments/Infotain‐
ment System/Commutateur de
chauffage auxiliaire28Prise de remorque29Affichage d'informations/Info‐
tainment System30Module de commande de trans‐
mission31Combiné d'instruments32Infotainment System33Prise de remorque34Module d'accès passif / démar‐
rage passifFusibles S/BN°Circuit électrique01Commutateur de siège élec‐
trique02Réserve03Lève-vitres électriques avant04Lève-vitres électriques arrière05Mode Logistique06Commutateur de siège élec‐
trique07Réserve08Réserve
Fusibles Midi fuse
N°Circuit électriqueM01PTCBoîte à fusibles du coffre
Située sur le côté gauche du compar‐ timent arrière.
Pour accéder aux fusibles, déposer le
couvercle.

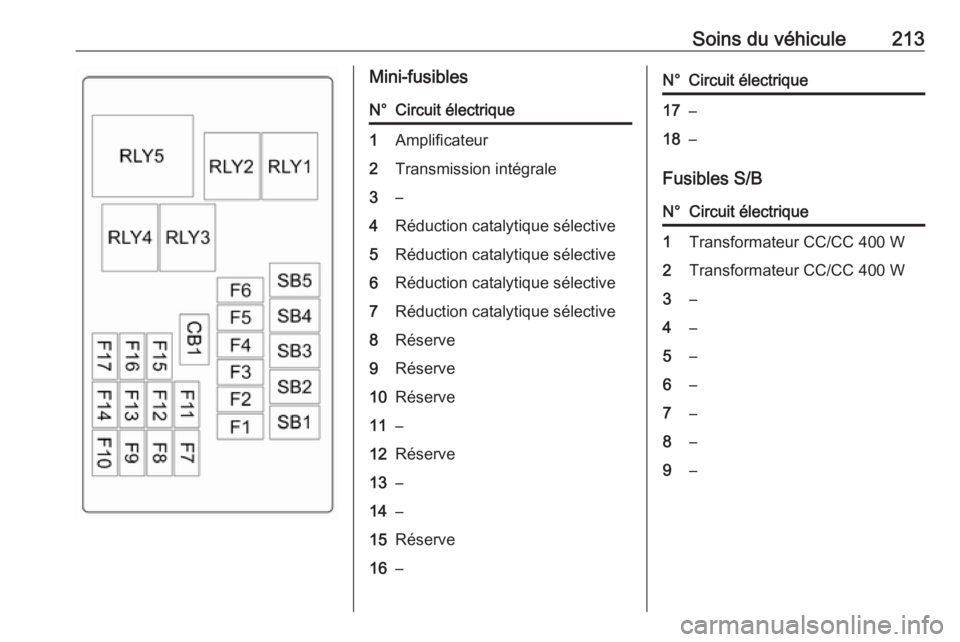

Soins du véhicule213Mini-fusiblesN°Circuit électrique1Amplificateur2Transmission intégrale3–4Réduction catalytique sélective5Réduction catalytique sélective6Réduction catalytique sélective7Réduction catalytique sélective8Réserve9Réserve10Réserve11–12Réserve13–14–15Réserve16–N°Circuit électrique17–18–
Fusibles S/B
N°Circuit électrique1Transformateur CC/CC 400 W2Transformateur CC/CC 400 W3–4–5–6–7–8–9–

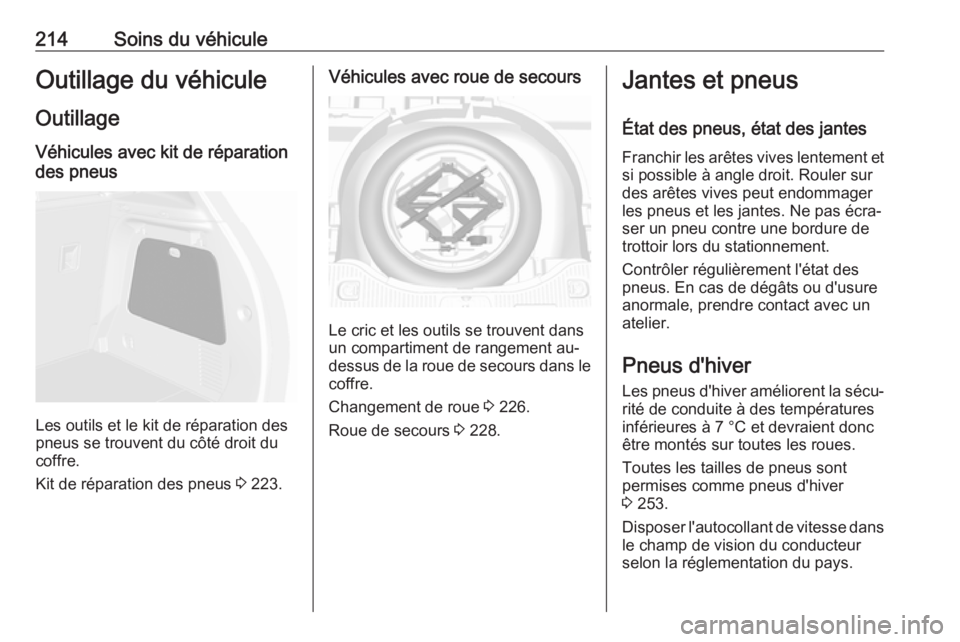

214Soins du véhiculeOutillage du véhiculeOutillage Véhicules avec kit de réparation
des pneus
Les outils et le kit de réparation des
pneus se trouvent du côté droit du
coffre.
Kit de réparation des pneus 3 223.
Véhicules avec roue de secours
Le cric et les outils se trouvent dans
un compartiment de rangement au-
dessus de la roue de secours dans le
coffre.
Changement de roue 3 226.
Roue de secours 3 228.
Jantes et pneus
État des pneus, état des jantes
Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des pneus. En cas de dégâts ou d'usureanormale, prendre contact avec un
atelier.
Pneus d'hiver Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures
inférieures à 7 °C et devraient donc être montés sur toutes les roues.
Toutes les tailles de pneus sont
permises comme pneus d'hiver
3 253.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur
selon la réglementation du pays.

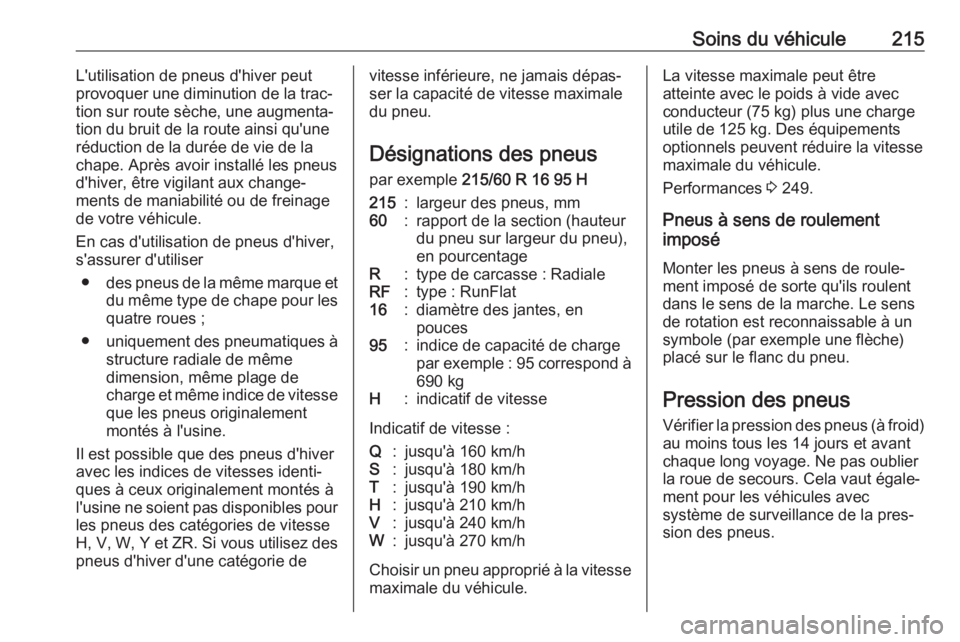

Soins du véhicule215L'utilisation de pneus d'hiver peut
provoquer une diminution de la trac‐
tion sur route sèche, une augmenta‐
tion du bruit de la route ainsi qu'une
réduction de la durée de vie de la
chape. Après avoir installé les pneus
d'hiver, être vigilant aux change‐
ments de maniabilité ou de freinage
de votre véhicule.
En cas d'utilisation de pneus d'hiver,
s'assurer d'utiliser
● des pneus de la même marque et
du même type de chape pour les
quatre roues ;
● uniquement des pneumatiques à
structure radiale de même
dimension, même plage de
charge et même indice de vitesse
que les pneus originalement
montés à l'usine.
Il est possible que des pneus d'hiver
avec les indices de vitesses identi‐
ques à ceux originalement montés à
l'usine ne soient pas disponibles pour
les pneus des catégories de vitesse
H, V, W, Y et ZR . Si vous utilisez des
pneus d'hiver d'une catégorie devitesse inférieure, ne jamais dépas‐
ser la capacité de vitesse maximale
du pneu.
Désignations des pneus
par exemple 215/60 R 16 95 H215:largeur des pneus, mm60:rapport de la section (hauteur
du pneu sur largeur du pneu),
en pourcentageR:type de carcasse : RadialeRF:type : RunFlat16:diamètre des jantes, en
pouces95:indice de capacité de charge
par exemple : 95 correspond à 690 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale du véhicule.
La vitesse maximale peut être
atteinte avec le poids à vide avec conducteur (75 kg) plus une charge
utile de 125 kg. Des équipements
optionnels peuvent réduire la vitesse maximale du véhicule.
Performances 3 249.
Pneus à sens de roulement
imposé
Monter les pneus à sens de roule‐ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens de rotation est reconnaissable à un
symbole (par exemple une flèche)
placé sur le flanc du pneu.
Pression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec
système de surveillance de la pres‐
sion des pneus.

216Soins du véhicule
Pression des pneus 3 253.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le
cadre de porte gauche ou droit indi‐
que l'équipement pneumatique d'ori‐
gine du véhicule et les pressions de
gonflage correspondantes.
Dans les pays hors de l'Union euro‐
péenne, la pression des pneus est
indépendante de la charge des
pneus.
Les données de pression de gonflage se rapportent aux pneus froids. Elles
s'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le
confort routier et la consommation et
augmente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir
une valeur de pression des pneus
correcte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 247.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 253.Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut
provoquer un échauffement consi‐ dérable du pneu ainsi que des
dommages internes entraînant le
décollement de la bande de roule‐ ment et même l'éclatement du
pneu à grande vitesse.
9 Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale

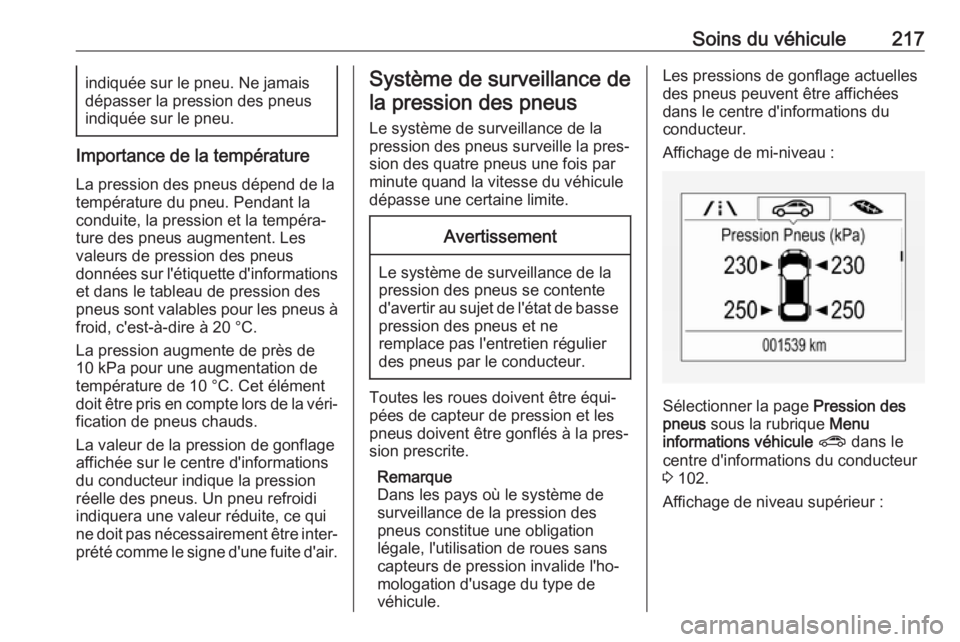

Soins du véhicule217indiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Importance de la température
La pression des pneus dépend de la
température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent. Les
valeurs de pression des pneus
données sur l'étiquette d'informations
et dans le tableau de pression des
pneus sont valables pour les pneus à
froid, c'est-à-dire à 20 °C.
La pression augmente de près de
10 kPa pour une augmentation de
température de 10 °C. Cet élément
doit être pris en compte lors de la véri‐ fication de pneus chauds.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pression
réelle des pneus. Un pneu refroidi
indiquera une valeur réduite, ce qui
ne doit pas nécessairement être inter‐
prété comme le signe d'une fuite d'air.
Système de surveillance de
la pression des pneus
Le système de surveillance de la
pression des pneus surveille la pres‐
sion des quatre pneus une fois par
minute quand la vitesse du véhicule
dépasse une certaine limite.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne
remplace pas l'entretien régulier
des pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de surveillance de la pression des
pneus constitue une obligation
légale, l'utilisation de roues sans
capteurs de pression invalide l'ho‐
mologation d'usage du type de
véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le centre d'informations du
conducteur.
Affichage de mi-niveau :
Sélectionner la page Pression des
pneus sous la rubrique Menu
informations véhicule ? dans le
centre d'informations du conducteur 3 102.
Affichage de niveau supérieur :

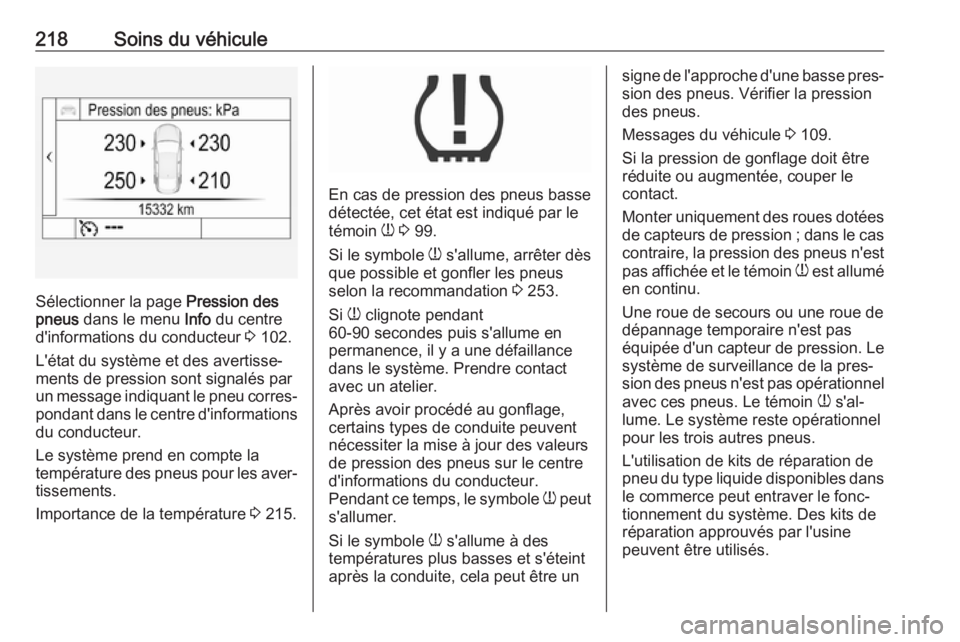

218Soins du véhicule
Sélectionner la page Pression des
pneus dans le menu Info du centre
d'informations du conducteur 3 102.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message indiquant le pneu corres‐
pondant dans le centre d'informations du conducteur.
Le système prend en compte la
température des pneus pour les aver‐
tissements.
Importance de la température 3 215.
En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 99.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus
selon la recommandation 3 253.
Si w clignote pendant
60-90 secondes puis s'allume en permanence, il y a une défaillance
dans le système. Prendre contact
avec un atelier.
Après avoir procédé au gonflage,
certains types de conduite peuvent
nécessiter la mise à jour des valeurs
de pression des pneus sur le centre
d'informations du conducteur.
Pendant ce temps, le symbole w peut
s'allumer.
Si le symbole w s'allume à des
températures plus basses et s'éteint
après la conduite, cela peut être un
signe de l'approche d'une basse pres‐ sion des pneus. Vérifier la pression
des pneus.
Messages du véhicule 3 109.
Si la pression de gonflage doit être
réduite ou augmentée, couper le
contact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le système de surveillance de la pres‐
sion des pneus n'est pas opérationnel
avec ces pneus. Le témoin w s'al‐
lume. Le système reste opérationnel
pour les trois autres pneus.
L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine
peuvent être utilisés.
