OPEL MOKKA X 2018.5 Руководство по информационно-развлекательной системе (in Russian)

Сиденья, системы защиты59Допускается использовать детские
удерживающие устройства, соот‐
ветствующие нормам UN ECE.
Изучите законы и нормативные
вашей страны в отношении систем
безопасности детей.
Убедитесь, что устанавливаемая
система безопасности детей
совместима с используемой в авто‐
мобиле системой креплений.
Убедитесь в правильности выбора
места установки детского удержи‐
вающего устройства в автомобиле, см. таблицу на следующей стра‐
нице.
Посадка и высадка детей из авто‐
мобиля разрешается только со
стороны тротуара.
Если система безопасности детей
не используется, закрепите кресло
с помощью ремня безопасности
или снимите его с автомобиля.
Примечание
Запрещается закреплять что-
либо на детских удерживающих
устройствах или накрывать их.После аварии сработавшую
систему безопасности детей
необходимо заменить.
Для крепления детских удержи‐
вающих устройств могут использо‐ ваться:
● Трехточечный ремень безопасности
● ISOFIX скобы
● Проушина для верхнего ремня крепления детского кресла
Трехточечный ремень
безопасности
Детские удерживающие устрой‐
ства могут крепиться с помощью
трехточечного ремня безопас‐
ности. На заднее сиденье может
быть установлено до трех детских
удерживающих устройств в зависи‐ мости от их размера. После уста‐
новки детского удерживающего устройства необходимо затянуть
ремень безопасности 3 62.Детские удерживающие
устройства с системой
крепления ISOFIX
Установка детских удерживающих
устройств с системой крепления
ISOFIX может осуществляться
двумя способами:
● Установка детских удерживаю‐
щих устройств ISOFIX без
постоянной направляющей
● Установка детских удерживаю‐
щих устройств ISOFIX с
постоянной направляющей

60Сиденья, системы защитыУстановка детских удерживающих
устройств ISOFIX без постоянной
направляющей
Разрешенные для применения в
автомобиле детские удерживаю‐
щие устройства с креплениями
ISOFIX крепятся к монтажным
скобам ISOFIX. Позиции крепления
ISOFIX детских кресел безопас‐
ности, применяемые для конкрет‐
ного автомобиля, отмечены в
таблице сокращением IL.
Места расположения крепежных
скоб системы ISOFIX отмечены на
спинке сиденья.
Установка детских удерживающих
устройств ISOFIX с постоянной
направляющей
Перед крепежными скобами могут
быть расположены направляющие,
помогающие установить детское
удерживающее устройство.
Крышки направляющих откиды‐
ваются автоматически при уста‐
новке системы безопасности
детей.
Проушины для верхнего ремня
крепления детского кресла
Автомобиль может быть оборудо‐
ван двумя или тремя проушинами
крепления ремней детских кресел
безопасности в зависимости от
особенностей комплектации в том
или ином регионе.
Проушины под верхний ремень
(Top-Tether) крепления детского
удерживающего устройства отме‐
чены знаком :.

Сиденья, системы защиты61
Для детских удерживающих
устройств, не имеющих креплений ISOFIX, верхний ремень
Top-Tether крепится к проушинам
Top-Tether.
Для детских удерживающих
устройств с креплениями ISOFIX
лента Top-Tether крепится к
проушинам Top-Tether в дополне‐
ние к креплению ISOFIX.
Позиции крепления ISOFIX детских
кресел безопасности универсаль‐ ной категории применения, отме‐
чены в таблице сокращением IUF.

62Сиденья, системы защитыМеста для установки детских кресел безопасности
Допустимые варианты крепления детских сидений
Весовая категория
На переднем пассажирском сиденьеНа крайних
сиденьях заднего
рядаНа среднем
сиденье заднего
рядаподушка безопасности
включенаподушка безопасности
отключенаГруппа 0: до 10 кгXU 1U2U2Группа 0+: до 13 кгXU1U2U 2Группа I: от 9 до 18 кгXU1U2U2Группа II: от 15 до 25 кгXXU2U2Группа III: от 22 до 36 кгXXU2U21:если детское удерживающее устройство крепится с помощью трехточечного ремня безопасности, необхо‐
димо переместить регулятор высоты в крайнее верхнее положение и убедиться, что автомобильный ремень
безопасности сиденья проходит вперед от верхней точки анкерного крепления. Установите спинку сиденья
как можно ближе к вертикальному положению, чтобы обеспечить необходимое натяжение ремня со стороны замка.2:поднимите подголовник вверх до упора. Если подголовник мешает установить систему безопасности детей,
снимите его 3 42.U:универсально для использования с трехточечным ремнем безопасности.X:для этой весовой категории использование детских удерживающих устройств не разрешается.

Сиденья, системы защиты63Допустимые варианты крепления системы безопасности детей ISOFIX
Весовая категорияРазмерКреплениеНа переднем
пассажирском сиденьеНа крайних
сиденьях заднего
рядаНа среднем
сиденье заднего
рядаГруппа 0: до 10 кгEISO/R1XIL 1XГруппа 0+: до 13 кгEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL1XГруппа I: от 9 до 18 кгDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXГруппа II: от 15 до 25 кгXILXГруппа III: от 22 до 36 кгXILX1:сдвиньте сиденье переднего пассажира вперед до предела или отрегулируйте его спинку, установив ее как
можно ближе к вертикальному положению, чтобы спинка не мешала детскому удерживающему устройству.IL:допускается при использовании определенных детских удерживающих устройств ISOFIX категорий для
данного автомобиля, ограниченной применяемости или полууниверсального типа. Система крепления ISOFIX должна быть разрешена для применения на данной модели автомобиля.IUF:можно применять детские удерживающие устройства с креплением ISOFIX, устанавливаемые в направле‐нии движения автомобиля, универсальной категории, предназначенные для применения для данноговесового класса.X:для пассажиров этой весовой категории разрешенных детских удерживающих устройств ISOFIX нет.

64Сиденья, системы защитыГруппа размера системы ISOFIX и тип детского креслаA - ISO/F3:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
верхнем сегменте весовой категории от 9 до 18 кгB - ISO/F2:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгB1 - ISO/F2X:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгC - ISO/R3:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей
в верхнем сегменте весовой категории до 18 кгD - ISO/R2:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей в нижнем сегменте весовой категории до 18 кгE - ISO/R1:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для
маленьких детей в весовой категории до 13 кг

Места для хранения65Места для
храненияВещевые ящики .........................65
Места для хранения ................65
Перчаточный ящик ..................65
Подстаканники ......................... 66
Передний ящик для хранения вещей ...................................... 66
Вещевой ящик под сиденьем ................................. 67
Отсек хранения вещей в центральной консоли .............67
Задняя система перевозки грузов ....................................... 68
Багажное отделение ..................78
Крышка багажного отделения ................................ 80
Крышка заднего напольного отсека ...................................... 80
Крепежные проушины .............81
Знак аварийной остановки ......81
Дорожная аптечка .................... 81
Багажник, устанавливаемый
на крыше ..................................... 82
Багажник на крыше ..................82Сведения о разрешенных на‐
грузках ......................................... 82Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для
хранения может открыться, и
выпавшие предметы могут
травмировать находящихся в
автомобиле людей.
Перчаточный ящик

66Места для храненияЧтобы открыть отсек, потяните за
ручку.
Во время движения перчаточный
ящик должен быть закрыт.
Подстаканники
Подстаканники расположены на
центральной консоли и в задней
части центральной консоли.
Чтобы использовать подстаканник
заднего сиденья, опустите вниз
подлокотник заднего сиденья.
Передний ящик для
хранения вещей
Отсек для хранения вещей нахо‐
дится рядом рулевым колесом.
Чтобы открыть, потяните за ручку.

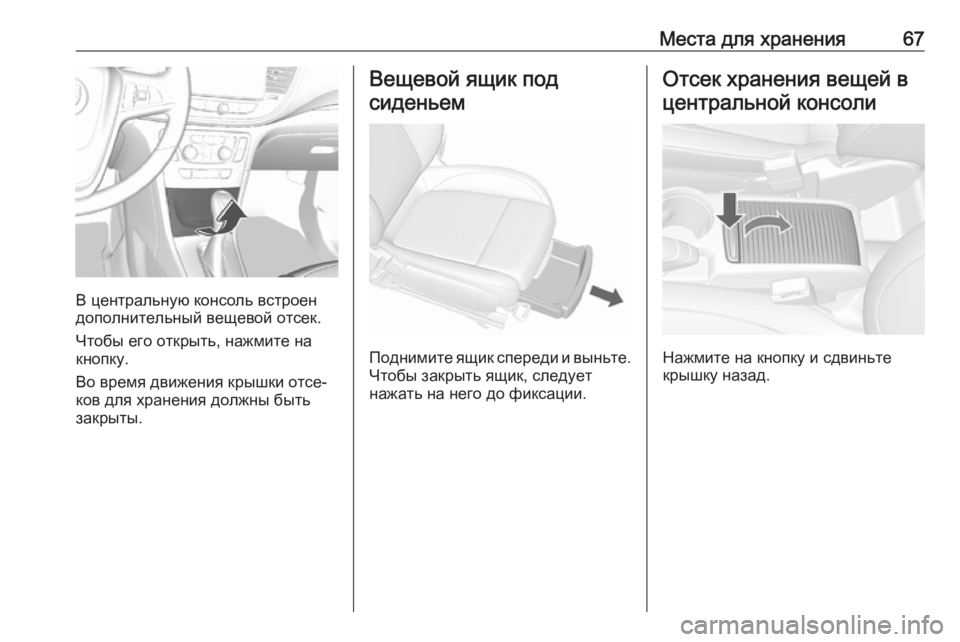

Места для хранения67
В центральную консоль встроен
дополнительный вещевой отсек.
Чтобы его открыть, нажмите на
кнопку.
Во время движения крышки отсе‐
ков для хранения должны быть
закрыты.
Вещевой ящик под
сиденьем
Поднимите ящик спереди и выньте.
Чтобы закрыть ящик, следует
нажать на него до фиксации.
Отсек хранения вещей в
центральной консоли
Нажмите на кнопку и сдвиньте
крышку назад.

68Места для храненияЗадняя системаперевозки грузов
Задний держатель для
перевозки трех велосипедов
Задняя система перевозки грузов
(система Flex-Fix) позволяет закре‐
пить один велосипед на выдвиж‐
ном держателе, встроенном в пол
автомобиля. С помощью дополни‐
тельного кронштейна можно закре‐ пить еще два велосипеда. Транс‐
портировка других объектов запре‐
щена.
Максимальная грузоподъемность
задней системы перевозки грузов
составляет 60 кг с установленным
дополнительным кронштейном и
30 кг без кронштейна. Это позво‐
ляет закрепить велосипед с элек‐
троприводом на задней системе
перевозки грузов. Вес одного вело‐ сипеда, устанавливаемого на
дополнительный кронштейн, не
должен превышать 20 кг.
Колесная база велосипеда не
должна превышать 1,15 м. Иначе
безопасное крепление велосипеда
будет невозможно.
Если задняя система перевозки
грузов не используется, ее необхо‐ димо задвинуть под днище автомо‐
биля.
На велосипедах не должно быть
никаких предметов, которые могли
бы отсоединиться во время транс‐
портировки.Внимание
При установке велосипедов на
разложенной задней системе
перевозки грузов дорожный
просвет уменьшается.
Будьте осторожны, двигаясь по
крутым уклонам и переезжая
кочки и искусственные неровно‐ сти.
Внимание
Прежде чем закреплять велоси‐пед с карбоновой рамой,
проконсультируйтесь по этому
вопросу с консультантом мага‐
зина, в котором вы приобрели
велосипед. В противном случае
возможно повреждение велоси‐
педов.
Примечание
Если установлены задние фонари
задней системы перевозки грузов,
задние фонари автомобиля
отключаются.
