Места для хранения69Выдвижение
Откройте заднюю откидную дверь.9 Предупреждение
Люди не должны находиться в
зоне выдвижения задней
системы перевозки грузов, это
опасно и может привести к
травме.
Потяните рычаг фиксатора вверх.
Система разблокируется и будет
быстро выдвинута из заднего
бампера.
Следует полностью вытянуть
заднюю систему перевозки грузов
наружу до щелчка фиксации.
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта
система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не
устанавливайте на нее объекты,
а сдвиньте ее назад. Обрати‐
тесь за помощью на станцию
техобслуживания.
Откиньте держатель номерного знака
Поднимите держатель номерного
знака и сложите его назад.
Перед использованием задней системы перевозки грузов впервые закрепите номерной знак.

70Места для храненияВыдвиньте задние фонари
Чтобы установить задние фонари,
выньте оба штифта ( 1). Вытянув
задние фонари из держателя
вперед ( 2) и вниз, отверните их
вбок.
Вставив задние фонари в держа‐
тель ( 1), закрепите их штифтами
( 2 ) до упора.
Разложите опоры для колес
Отсоедините ремешок и откиньте в
стороны опоры для колес.
Фиксация задней системы
перевозки грузов
Отсоединив ремешок, откиньте
два фиксирующих рычага вбок до
упора.
В противном случае безопасная
эксплуатация не обеспечивается.

Места для хранения71Сборка рамы для перевозки
велосипедов
Подняв раму за заднюю часть ( 1),
потяните ее назад.
Разложите раму ( 2).
Надавив на раму ( 1) сверху вниз,
откиньте поворотную ручку ( 2)
назад до фиксации.
Нажмите кнопку ( 1) и снимите
левую часть держателя ( 2).
Нажмите кнопку ( 1) и вставьте
левую часть держателя в правую
( 2 ).

72Места для храненияКрепление велосипеда
1.Установив педали в положение,
показанное на иллюстрации,
установите велосипед коле‐
сами в опоры.
Велосипед должен распола‐
гаться в уступах строго по центру.
2. Закрепите короткий крепежный кронштейн на раме велоси‐
педа. Поверните ручку по часо‐
вой стрелке, чтобы зафиксиро‐
вать крепление.
3. Закрепите колеса обоих вело‐ сипедов в колесных уступах при
помощи ремней-держателей.
4. Проверить, что велосипед надежно закреплен.Внимание
Зазор между велосипедом и
автомобилем должен соста‐
влять не менее 5 см. При необ‐ ходимости ослабьте гайку руля
и поверните его боком.
Установка дополнительного
кронштейна
При перевозке двух и более вело‐
сипедов необходимо установить
адаптер.

Места для хранения73

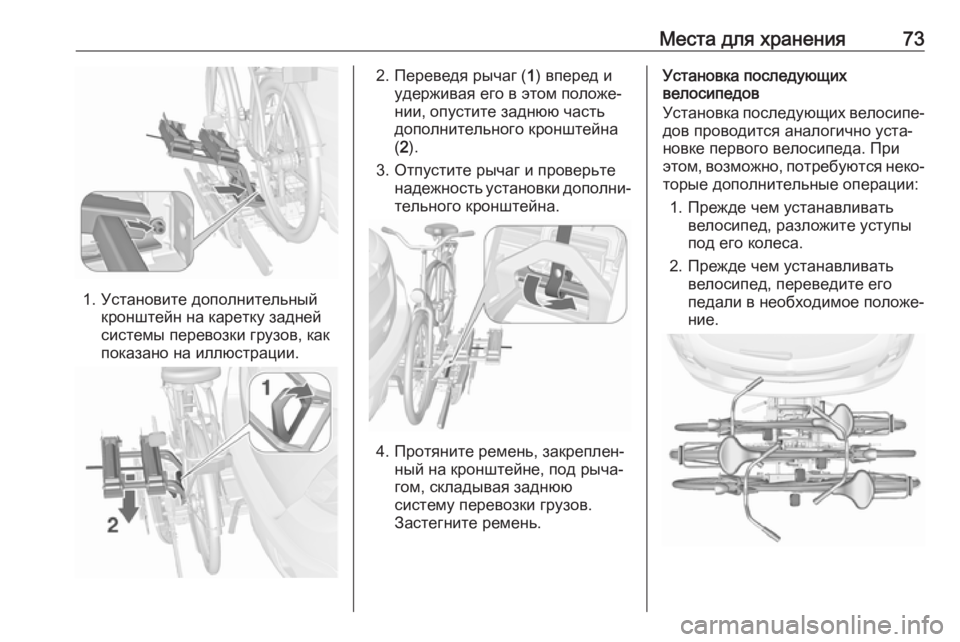

1. Установите дополнительныйкронштейн на каретку задней
системы перевозки грузов, как
показано на иллюстрации.
2. Переведя рычаг ( 1) вперед и
удерживая его в этом положе‐
нии, опустите заднюю часть
дополнительного кронштейна
( 2 ).
3. Отпустите рычаг и проверьте надежность установки дополни‐
тельного кронштейна.
4. Протяните ремень, закреплен‐ ный на кронштейне, под рыча‐
гом, складывая заднюю систему перевозки грузов.Застегните ремень.
Установка последующих
велосипедов
Установка последующих велосипе‐
дов проводится аналогично уста‐
новке первого велосипеда. При
этом, возможно, потребуются неко‐
торые дополнительные операции:
1. Прежде чем устанавливать велосипед, разложите уступы
под его колеса.
2. Прежде чем устанавливать велосипед, переведите его
педали в необходимое положе‐
ние.

74Места для хранения3. Устанавливая велосипеды назадней системе перевозки
грузов, разворачивайте их
поочередно в одну и в другую
сторону.
4. Выровняйте каждый следую‐ щий велосипед с установлен‐
ным ранее. Ступицы колес
велосипедов не должны
касаться друг друга.
5. Закрепляйте велосипеды с помощью крепежных кронштей‐нов и ремней так же, как и
первый велосипед. Крепежные
кронштейны необходимо уста‐
навливать параллельно друг
другу.
Для установки второго велоси‐
педа следует использовать
длинный крепежный крон‐
штейн.
Для установки третьего велоси‐
педа следует использовать
короткий дополнительный
крепежный кронштейн. Крон‐
штейн крепится между рамами
третьего и четвертого велоси‐
педов.6. Дополнительно закрепите оба колеса третьего велосипеда в
колесных опорах при помощи
хомутов.
Рекомендуется закрепить на край‐
нем заднем велосипеде предупре‐
дительный знак для привлечения
внимания других водителей.
Сложите заднюю систему
перевозки грузов
Заднюю систему перевозки грузов
можно сложить, чтобы открыть
доступ к багажному отделению.
● Без дополнительного крон‐ штейна:

Места для хранения75
Открепите рычаг (1) нажатием
с удержанием.
Потяните раму ( 2) назад,
чтобы сложить заднюю
систему перевозки грузов.
● С дополнительным кронштей‐ ном:
9Предупреждение
Разблокируя заднюю систему
перевозки грузов, будьте
крайне осторожны: система
наклонится назад. Опасность
травмирования.
Удерживайте раму ( 1) послед‐
него установленного велоси‐
педа одной рукой, а второй
потяните за петлю ( 2), чтобы
разблокировать крепление.
Удерживайте последний уста‐
новленный велосипед обеими
руками и сложите заднюю
систему перевозки грузов.
При раскладывании задней
системы перевозки грузов автома‐
тически включаются задние габа‐
ритные огни.
9 Предупреждение
Задвигая каретку задней
системы перевозки грузов,
проследите за тем, чтобы она
надежно зафиксировалась в
сложенном положении.
Снятие велосипедов
Освободите фиксирующие реме‐
шки на обоих колесах велосипеда.
Поверните ручку против часовой
стрелки и снимите крепежные
кронштейны.
Снятие дополнительного
кронштейна
Прежде чем снимать велосипед с
задней системы перевозки грузов,
необходимо демонтировать допол‐
нительный кронштейн.
1. Сложите опоры для колес.

76Места для хранения
2. Расстегните ремень.
3. Переведя рычаг (1) вперед,
удерживайте его в этом поло‐
жении.
4. Подняв дополнительный крон‐ штейн ( 2) за задний край,
снимите его.
Разборка рамы для перевозки
велосипедов
Нажмите кнопку ( 1) и снимите верх‐
нюю часть держателя ( 2).
Нажмите кнопку ( 1) и установите на
место держатель ( 2).

Места для хранения77Разместите крепежные крон‐
штейны, как показано на иллюстра‐
ции.
Поверните ручку ( 1) вбок, чтобы
отсоединить и поднять раму ( 2).
Сложив раму назад, подтолкните
её вперед до упора ( 1).
Надавите на заднюю часть рамы
( 2 ) сверху вниз.
Сложите опоры для колес
Сложите опоры для колес. Закре‐
пите ремень.
Аккуратно уложите пристяжные
ремни.
Разблокируйте заднюю систему
перевозки грузов
Поверните оба фиксирующих
рычага внутрь, насколько это
возможно. Закрепите ремень.
Задвиньте задние фонари
Выньте оба штифта. Вынув задние
фонари из держателя, поместите
их на хранение.
Вставьте задние фонари в держа‐
тель (1). Вставьте штифты в пред‐
назначенные для них отверстия в
держателе и задних фонарях (2).
Примечание
Проверьте, нормально ли рабо‐
тают все задние фонари автомо‐
биля.

78Места для храненияСложите держатель номерного
знака
Поднимите держатель номерного
знака и сложите его вперед.
Возвращение на штатное место
задней системы перевозки грузовВнимание
Аккуратно складывайте все
складные части, например,
колесные ниши и крепежные
кронштейны. Иначе при попытке складывания задняя система
перевозки грузов может быть
повреждена.
Вытянув рычаг фиксатора вверх,
удерживайте его в этом положе‐
нии. Слегка приподнимите каретку
и задвиньте ее в бампер до фикса‐
ции.
Рычаг освобождения должен
возвратиться в первоначальное
положение.9 Предупреждение
Если система работает непра‐
вильно, обратитесь за помощью на станцию техобслуживания.
Багажное отделение
Увеличение багажного
отделенияВнимание
Сначала опустите подушку
заднего сиденья и только потом складывайте спинку переднего
сиденья.
Небрежность может привести к
повреждению заднего сиденья.
1. Нажмите на кнопку фиксатора и
сложите подголовники.
Примечание
Чтобы высвободить место для
перемещения подушки заднего
сиденья, сдвиньте переднее
сиденье вперед и установите его
спинку в вертикальное положе‐
ние.
