Îngrijirea autovehiculului219Trageţi frâna de mână şi cuplaţi
treapta 1 de viteză, marşarierul sau poziţia P.
Setul pentru depanarea anvelopelor
este amplasat în partea dreaptă a
compartimentului spate.
1. Scoateţi setul de depanare anvelope din portbagaj.
2. Scoateţi compresorul.
3. Scoateţi cablul electric (1) şi furtunul de aer (2) din
compartimentele de stocare de
sub compresor.
4. Înşurubaţi furtunul de aer al compresorului la racordul de pe
sticla cu soluţie de etanşare.
5. Potriviţi recipientul cu soluţie de etanşare în piesa de fixare de pe
compresor.
Puneţi compresorul lângă
anvelopă astfel încât recipientul cu soluţia de etanşare să stea
vertical.

220Îngrijirea autovehiculului
6. Deşurubaţi căpăcelul ventiluluianvelopei cu pană.
7. Înşurubaţi furtunul de umplere la ventilul anvelopei.
8. Întrerupătorul de pe compresor trebuie adus în poziţia J.
9. Conectaţi fişa de alimentare la priza pentru accesorii sau la prizabrichetei.
Pentru a evita descărcarea
bateriei, vă recomandăm să lăsaţi
motorul să funcţioneze.10. Aduceţi comutatorul basculant al compresorului în poziţia I.
Anvelopa este umplută cu soluţie de etanşare.
11. Manometrul compresorului indică pentru scurt timp maxim 6 bari pe
parcursul golirii recipientului cu
soluţie de etanşare (circa 30 de secunde). Apoi presiunea
indicată începe să scadă.
12. Toată soluţia de etanşare este pompată în anvelopă. Ulterior,
anvelopa este umflată.
13. Presiunea prescrisă trebuie să fie
atinsă în zece minute. Presiunea
în anvelope 3 249. După ce aţi
obţinut presiunea corectă, opriţi
compresorul.
Dacă valoarea specificată a
presiunii în anvelope nu este
atinsă într-un interval de
zece minute, desfaceţi setul
pentru depanarea anvelopelor.
Deplasaţi autovehiculul astfel
încât roţile să parcurgă o rotaţie
completă. Instalaţi din nou setul
pentru depanarea anvelopelor şi
continuaţi procedura de umplere
timp de alte 10 minute. Dacă
valoarea specificată a presiunii în
anvelope nu este atinsă,
anvelopa este prea deteriorată.
Apelaţi la un atelier service
autorizat pentru asistenţă.

Îngrijirea autovehiculului221Reduceţi presiunea în exces prin
intermediul butonului de pe
manometru.
Nu utilizaţi compresorul pentru
mai mult de 10 minute.
14. Detaşaţi setul pentru depanarea anvelopelor. Împingeţi clema de
pe suport pentru a putea scoate
recipientul cu soluţie de etanşare
din suport. Înşurubaţi furtunul
pentru umflarea anvelopei la
racordul liber al recipientului cu
soluţie de etanşare. Acest lucru
previne scurgerea soluţiei de
etanşare. Depozitaţi setul pentru
depanarea anvelopelor în
portbagaj.
15. Ştergeţi soluţia scursă cu o cârpă.
16. Dezlipiţi eticheta autocolantă de pe recipientul cu soluţie de
etanşare, care indică viteza
maximă admisă, şi ataşaţi-o pe
bord, în câmpul vizual al şoferului.
17. Porniţi cât mai repede pentru a facilita distribuirea uniformă a
soluţiei în anvelopă. După ce aţi
condus aprox. 10 km (dar nu mai
mult de zece minute), opriţi şi
verificaţi presiunea în anvelopă.În acest scop, cuplaţi furtunul de
aer al compresorului direct pe
ventilul anvelopei.
Dacă presiunea este mai mică de 1,3 bari, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
1,3 bar, autovehiculul nu mai
trebuie utilizat. Apelaţi la un atelier
service autorizat pentru asistenţă.
18. Depozitaţi setul pentru depanarea
anvelopelor în portbagaj.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în
conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de aproximativ -30 °C.
Adaptoarele suplimentare pot fi
folosite pentru umflarea altor
obiecte, ca de exemplu, mingi de

222Îngrijirea autovehicululuifotbal, saltele pneumatice, bărci
pneumatice etc. Ele se găsesc sub
compresor. Pentru a-l scoate,
înşurubaţi furtunul de aer al
compresorului şi luaţi adaptorul.
Înlocuirea roţii Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă 3 218.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate
înainte.
● Trageţi frâna de mână şi cuplaţi treapta 1 de viteză, marşarierul
sau poziţia P.
● Scoateţi roata de rezervă 3 224.
● Nu înlocuiţi niciodată mai mult de
o roată în acelaşi timp.
● Folosiţi cricul numai la schimbarea roţii în caz de pană,
nu-l folosiţi la schimbarea
anvelopelor de iarnă sau de vară.● Cricul nu necesită întreţinere.
● Dacă terenul de sub autovehicul este moale, amplasaţi o placă
stabilă (groasă de maximum
1 cm), sub cric.
● Înainte de a ridica autovehiculul pe cric, scoateţi obiectele grele
afară din autovehicul.
● Nu permiteţi ca în autovehiculul ridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.
● Nu porniţi autovehiculul ridicat pe
cric.
● Curăţaţi piuliţele şi fileturile roţii cu o cârpă curată înainte de a le
monta la roată.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Desfaceţi capacele piuliţelor roţii cu o şurubelniţă şi scoateţi-le.
Scoateţi capacul roţii.
2. Desfaceţi cheia de roată şi instalaţi-o având grijă să se
poziţioneze în siguranţă şi
deşurubaţi fiecare piuliţă de roată
cu jumătate de tură.

Îngrijirea autovehiculului2233. Asiguraţi-vă că poziţionareacricului s-a făcut corect în punctulde ridicare adecvat.
În funcţie de echipament,
demontaţi mai întâi capacele
punctelor de ridicare.
4. Reglaţi cricul la înălţimea necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi cheia de roată şi cu cricul
aliniat corect, rotiţi cheia de roată până când roata se ridică de la
sol.
5. Deşurubaţi piuliţele de roţi.
6. Înlocuiţi roata. Roata de rezervă 3 224.
7. Înşurubaţi piuliţele pe roţi.
8. Coborâţi autovehiculul şi scoateţi cricul.
9. Instalaţi cheia de roţi asigurându- vă că este fixată bine şi strângeţiîncrucişat fiecare piuliţă. Cuplul
de strângere este de 140 Nm.
10. Aliniaţi orificiul pentru ventil din capacul roţii faţă cu ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
Montaţi capacul central la jantele
de aliaj.
11. Montaţi capacul punctului de ridicare pe cric a autovehiculului
la versiunile cu panouri de prag.
12. Depozitaţi roata înlocuită 3 224 şi
sculele autovehiculului 3 209.
13. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.Înlocuiţi sau reparaţi cât mai curând
posibil anvelopa defectă.
Poziţia de ridicare pentru
platforma de ridicare
Poziţionaţi braţul din spate al
platformei elevatorului centrat sub
degajarea pragului lateral.

224Îngrijirea autovehiculului
Poziţia braţului din faţă al platformei
de ridicare la planşeul
autovehiculului.
Roata de rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă 3 218.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio
etichetă nu indică aceasta. Solicitaţi
asistenţă din partea unui atelier
pentru a verifica limita de viteză
aplicabilă.
Roata de rezervă este echipată cu o
jantă de tablă.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Roata de rezervă se găseşte în
portbagaj sub capitonajul podelei.
Aceasta este asigurată cu o piuliţă
fluture.
Depozitarea unei roţi de
dimensiuni normale deteriorate în
portbagaj
Spaţiul pentru roata de rezervă nu
este proiectat pentru alte dimensiuni
ale roţii decât cele ale roţii de rezervă.
O roată de dimensiuni normale în
pană de cauciuc va fi depozitată în
portbagaj şi va fi asigurată cu o
chingă. Trusa de scule a
autovehiculului 3 209.

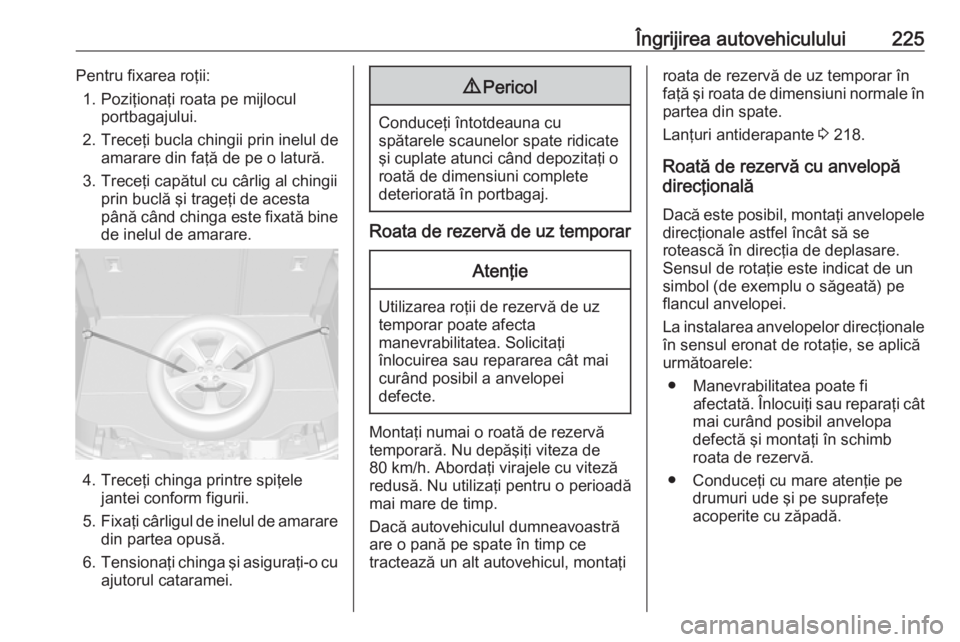

Îngrijirea autovehiculului225Pentru fixarea roţii:1. Poziţionaţi roata pe mijlocul portbagajului.
2. Treceţi bucla chingii prin inelul de amarare din faţă de pe o latură.
3. Treceţi capătul cu cârlig al chingii prin buclă şi trageţi de acesta
până când chinga este fixată bine de inelul de amarare.
4. Treceţi chinga printre spiţele jantei conform figurii.
5. Fixaţi cârligul de inelul de amarare
din partea opusă.
6. Tensionaţi chinga şi asiguraţi-o cu
ajutorul cataramei.
9 Pericol
Conduceţi întotdeauna cu
spătarele scaunelor spate ridicate
şi cuplate atunci când depozitaţi o roată de dimensiuni complete
deteriorată în portbagaj.
Roata de rezervă de uz temporar
Atenţie
Utilizarea roţii de rezervă de uz
temporar poate afecta
manevrabilitatea. Solicitaţi
înlocuirea sau repararea cât mai
curând posibil a anvelopei
defecte.
Montaţi numai o roată de rezervă temporară. Nu depăşiţi viteza de
80 km/h. Abordaţi virajele cu viteză
redusă. Nu utilizaţi pentru o perioadă
mai mare de timp.
Dacă autovehiculul dumneavoastră
are o pană pe spate în timp ce
tractează un alt autovehicul, montaţi
roata de rezervă de uz temporar în
faţă şi roata de dimensiuni normale în partea din spate.
Lanţuri antiderapante 3 218.
Roată de rezervă cu anvelopă
direcţională
Dacă este posibil, montaţi anvelopele direcţionale astfel încât să se
rotească în direcţia de deplasare.
Sensul de rotaţie este indicat de un
simbol (de exemplu o săgeată) pe
flancul anvelopei.
La instalarea anvelopelor direcţionale
în sensul eronat de rotaţie, se aplică următoarele:
● Manevrabilitatea poate fi afectată. Înlocuiţi sau reparaţi cât
mai curând posibil anvelopa
defectă şi montaţi în schimb
roata de rezervă.
● Conduceţi cu mare atenţie pe drumuri ude şi pe suprafeţe
acoperite cu zăpadă.

226Îngrijirea autovehicululuiPornirea asistatăNu porniţi motorul cu ajutorul unuiredresor rapid.
În cazul descărcării bateriei, se poate porni asistat motorul prin racordare la
bateria altui autovehicul.9 Avertisment
Procedaţi cu maximă atenţie la
pornirea asistată. Orice abatere
de la instrucţiunile următoare
poate conduce la accidentări sau
deteriorări cauzate de explozia
bateriei sau defectarea sistemelor electrice ale ambelor
autovehicule.
9 Avertisment
Evitaţi contactul electrolitului cu
ochii, pielea, tapiţeria şi
suprafeţele vopsite. Electrolitul
conţine acid sulfuric, care
provoacă arsuri şi deteriorări în
cazul contactului direct.
● Bateria nu va fi expusă niciodată flăcărilor deschise sau scânteilor.
● O baterie descărcată poate îngheţa la temperaturi de 0 °C.
Lăsaţi bateria să se dezgheţe
înainte să racordaţi cablurile de
pornire asistată.
● În cursul manipulării bateriei, purtaţi ochelari şi echipament de
protecţie.
● Utilizaţi o baterie donoare cu aceeaşi tensiune nominală
(12 V). Capacitatea nominală a
acesteia (Ah) nu trebuie să fie
considerabil mai mică decât cea
a bateriei descărcate.
● Pentru conectare la altă baterie, utilizaţi cabluri cu cleme izolate şi
secţiune de minim 16 mm 2
(25 mm 2
pentru motoarele
diesel).
● Bateria descărcată nu se va deconecta de la autovehicul.
● Opriţi toţi consumatorii electrici care nu sunt necesari.
● Nu vă aplecaţi deasupra bateriei în timpul pornirii asistate.● Evitaţi contactul clemelor unuicablu cu ale celuilalt.
● Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
● Aplicaţi frâna de parcare, aduceţi
transmisia în poziţia neutră,
respectiv transmisia automată în poziţia P.
● Deschideţi capacele de protecţie ale bornelor pozitive ale ambelor
baterii.

Îngrijirea autovehiculului227Ordinea conectării bornelor:1. Conectaţi clema roşie la borna plus a bateriei donoare.
2. Conectaţi cealaltă clemă roşie la borna plus a bateriei descărcate.
3. Conectaţi clema neagră la borna minus a bateriei donoare.
4. Conectaţi cealaltă clemă neagră la masa autovehiculului ce trebuiepornit, de ex. la blocul motor sau
la şuruburile de fixare ale
motorului. Realizaţi conexiunea
cât mai departe de bateria
descărcată, însă la cel puţin
60 cm.
Cablurile se vor aşeza în aşa fel încât
să nu poată fi agăţate de
componentele în mişcare din
compartimentul motor.
Pornirea motorului: 1. Porniţi motorul autovehiculului donor.
2. După 5 minute, porniţi celălalt motor. Durata tentativelor de
pornire asistată nu trebuie să
depăşească 15 secunde, la
intervale de 1 minut.3. Motoarele ambelor autovehicule vor fi lăsate să funcţioneze la
ralanti timp de aproximativ
3 minute cu cablurile pentru
pornire asistată conectate.
4. Porniţi consumatorii electrici (de ex. farurile sau încălzirea
lunetei) autovehiculului pornit
asistat.
5. Cablurile trebuie deconectate în ordine inversă faţă de conectare.Tractarea
Tractarea autovehiculului
Decuplaţi capacul cu ajutorul unei
şurubelniţe şi scoateţi-l.
Inelul de tractare se află în trusa de
scule a autovehiculului 3 209.

228Îngrijirea autovehiculului
Înşurubaţi complet cârligul de
tractare, până la blocarea acestuia în poziţie orizontală.
Ataşaţi cablul de tractare – sau, şi mai bine, bara de tractare – la cârligul de
tractare.
Cârligul de tractare trebuie folosit
numai pentru tractare, nu şi pentru recuperarea unui autovehicul.
Cuplaţi contactul pentru a debloca
coloana de direcţie şi a permite
funcţionarea lămpilor de frână, a
claxonului şi a ştergătoarelor de
parbriz.
Aduceţi maneta selectorului la
punctul neutru.
Degajaţi frâna de mână.Atenţie
Nu tractaţi niciodată un
autovehicul prevăzut cu tracţiune
integrală (AWD) în timp ce
anvelopele faţă sau spate rulează
pe şosea. Dacă tractaţi un
autovehicul echipat cu AWD în
timp ce anvelopele faţă sau spate
rulează pe şosea, sistemul de
antrenare al autovehiculului ar
putea fi avariat grav. La tractarea
autovehiculelor prevăzute cu
AWD, niciuna dintre cele
4 anvelope nu trebuie să se afle în contact cu şoseaua.
Atenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
Când motorul este oprit, acţionarea
direcţiei şi a frânelor necesită o forţă
considerabil mai mare.
Pentru a preveni pătrunderea gazelor
de eşapament de la autovehiculul de
tractare în habitaclul autovehiculului
tractat, activaţi sistemul de recirculare a aerului 3 136 şi închideţi geamurile.
Autovehicule cu transmisie manuală:
Autovehiculul trebuie să fie tractat cu
faţa înainte. Viteza maximă este de
80 km/h. În toate celelalte cazuri şi
când transmisia este defectă, puntea
faţă trebuie ridicată de pe sol.
Autovehicule cu transmisie automată: Nu tractaţi autovehiculul folosind
inelul de tractare. Tractarea cu
ajutorul unei frânghii pentru tractare
poate produce avarierea gravă a
transmisiei automate. La tractarea
unui autovehicul cu transmisie
automată, folosiţi o platformă sau echipament de ridicare pe roţi.
Apelaţi la un atelier service autorizat
pentru asistenţă.
După tractare, deşurubaţi cârligul de
tractare.
Introduceţi capacul şi închideţi-l.
