Sjedala, sustavi zaštite59ISOFIX sigurnosni sustaviza dijete
Ugradnja ISOFIX sigurnosnih
sustava za dijete bez trajne
vodilice
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici.
ISOFIX nosači za ugradnju su
označeni naljepnicom na naslonu
sjedala.
Ugradnja ISOFIX sigurnosnih
sustava za dijete s trajnom
vodilicom
Vozilo može biti opremljeno
vodilicama ispred nosača za montažu
koji pomažu pri montaži sigurnosnog
sustava za dijete.

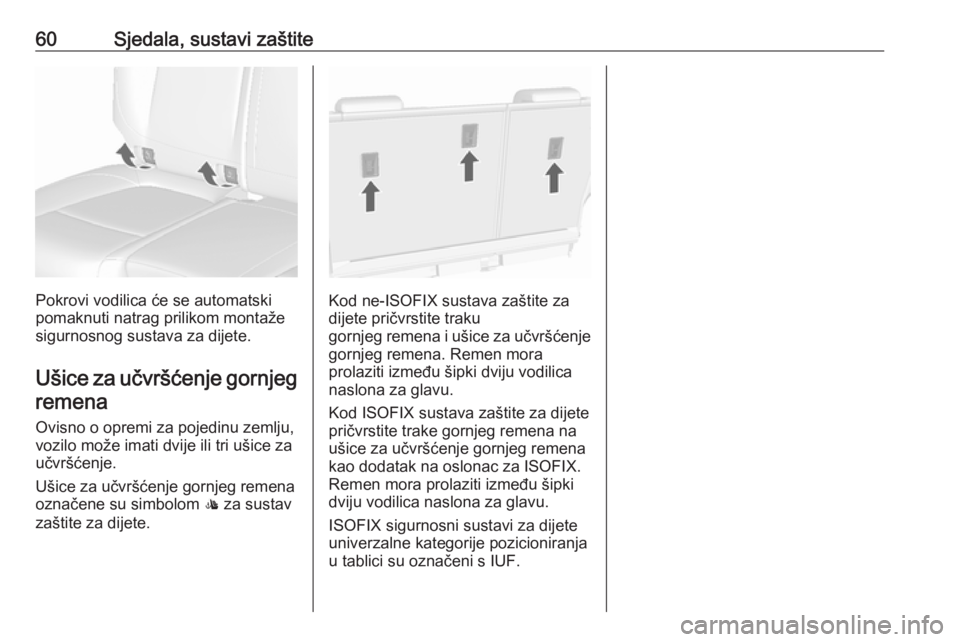

60Sjedala, sustavi zaštite
Pokrovi vodilica će se automatski
pomaknuti natrag prilikom montaže
sigurnosnog sustava za dijete.
Ušice za učvršćenje gornjeg
remena
Ovisno o opremi za pojedinu zemlju,
vozilo može imati dvije ili tri ušice za
učvršćenje.
Ušice za učvršćenje gornjeg remena
označene su simbolom : za sustav
zaštite za dijete.Kod ne-ISOFIX sustava zaštite za
dijete pričvrstite traku
gornjeg remena i ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
Kod ISOFIX sustava zaštite za dijete
pričvrstite trake gornjeg remena na
ušice za učvršćenje gornjeg remena
kao dodatak na oslonac za ISOFIX.
Remen mora prolaziti između šipki
dviju vodilica naslona za glavu.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.

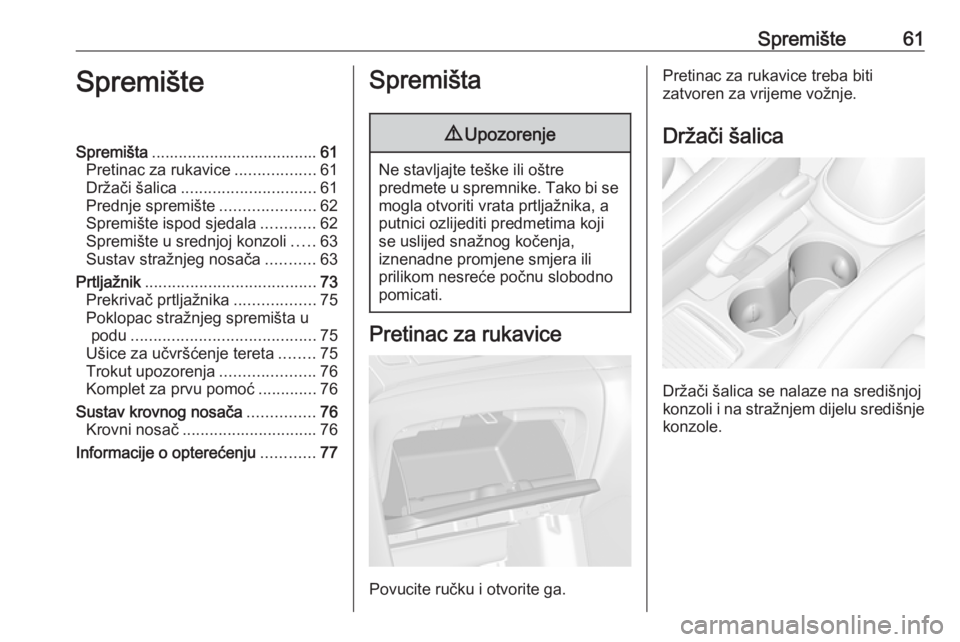

Spremište61SpremišteSpremišta..................................... 61
Pretinac za rukavice ..................61
Držači šalica .............................. 61
Prednje spremište .....................62
Spremište ispod sjedala ............62
Spremište u srednjoj konzoli .....63
Sustav stražnjeg nosača ...........63
Prtljažnik ...................................... 73
Prekrivač prtljažnika ..................75
Poklopac stražnjeg spremišta u podu ......................................... 75
Ušice za učvršćenje tereta ........75
Trokut upozorenja .....................76
Komplet za prvu pomoć .............76
Sustav krovnog nosača ...............76
Krovni nosač .............................. 76
Informacije o opterećenju ............77Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Povucite ručku i otvorite ga.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači šalica se nalaze na središnjoj
konzoli i na stražnjem dijelu središnje konzole.

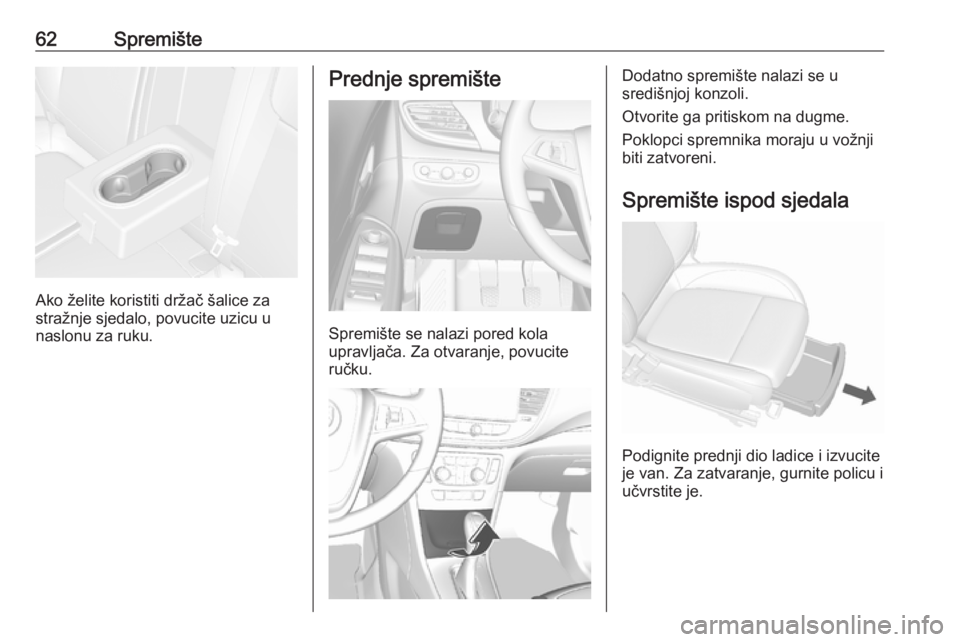

62Spremište
Ako želite koristiti držač šalice za
stražnje sjedalo, povucite uzicu u naslonu za ruku.
Prednje spremište
Spremište se nalazi pored kola
upravljača. Za otvaranje, povucite
ručku.
Dodatno spremište nalazi se u
središnjoj konzoli.
Otvorite ga pritiskom na dugme.
Poklopci spremnika moraju u vožnji
biti zatvoreni.
Spremište ispod sjedala
Podignite prednji dio ladice i izvucite
je van. Za zatvaranje, gurnite policu i
učvrstite je.

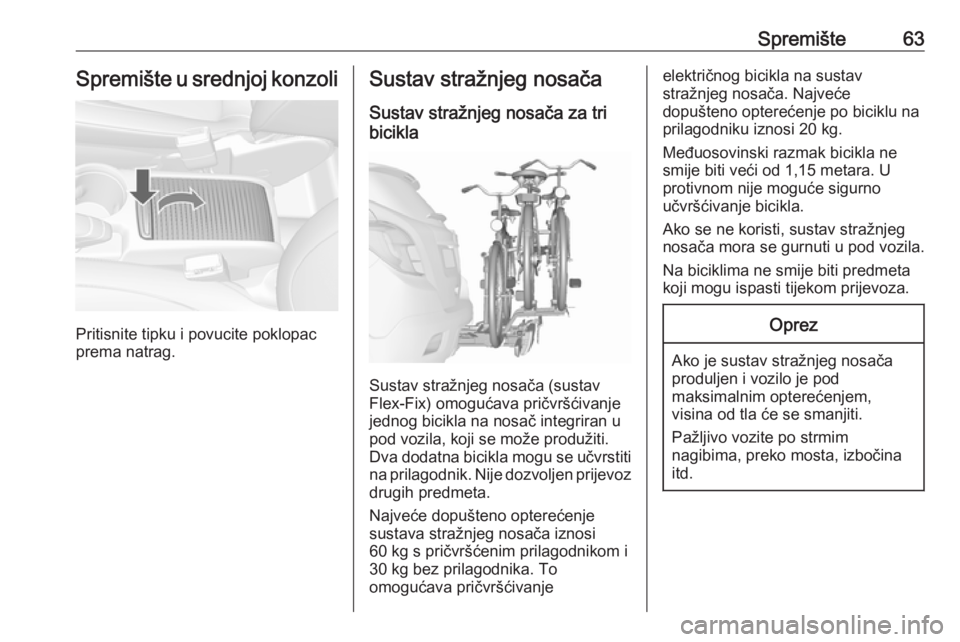

Spremište63Spremište u srednjoj konzoli
Pritisnite tipku i povucite poklopac
prema natrag.
Sustav stražnjeg nosača
Sustav stražnjeg nosača za tri
bicikla
Sustav stražnjeg nosača (sustav
Flex-Fix) omogućava pričvršćivanje
jednog bicikla na nosač integriran u
pod vozila, koji se može produžiti.
Dva dodatna bicikla mogu se učvrstiti na prilagodnik. Nije dozvoljen prijevoz
drugih predmeta.
Najveće dopušteno opterećenje
sustava stražnjeg nosača iznosi
60 kg s pričvršćenim prilagodnikom i
30 kg bez prilagodnika. To
omogućava pričvršćivanje
električnog bicikla na sustav
stražnjeg nosača. Najveće
dopušteno opterećenje po biciklu na
prilagodniku iznosi 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U
protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav stražnjeg
nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina od tla će se smanjiti.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.

64SpremišteOprez
Konzultirajte prodavatelja bicikla
prije učvršćivanja bicikala s
karbonskim okvirima na nosač. Ti bicikli se mogu oštetiti.
Napomena
Stražnja svjetla vozila isključit će se
ako se ugrade stražnja svjetla
sustava stražnjeg nosača.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.
Polugu oslobađanja povucite gore.
Sustav stražnjeg nosača se odvaja i
brzo izlazi iz stražnjeg odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.

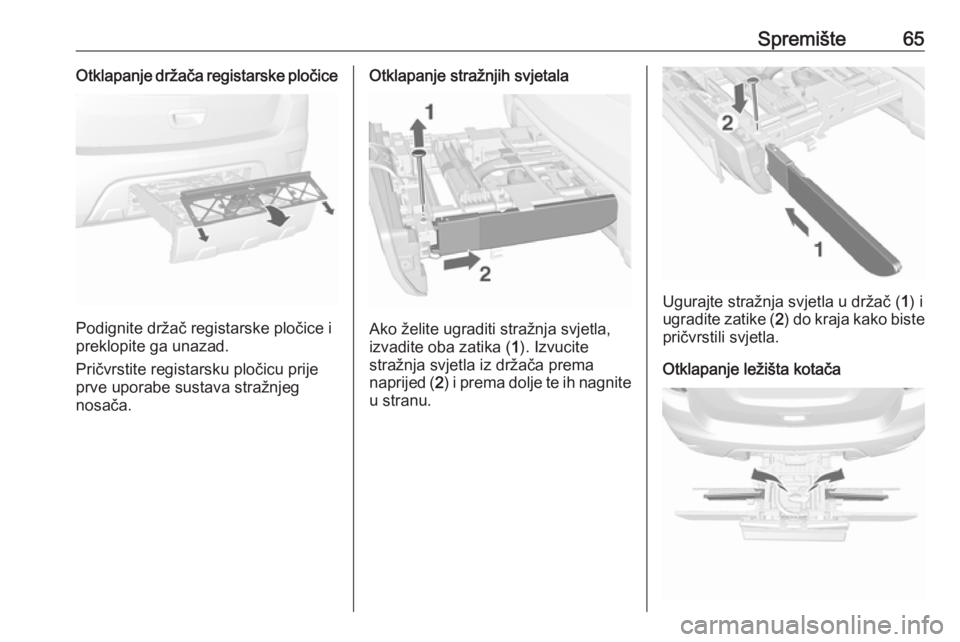

Spremište65Otklapanje držača registarske pločice
Podignite držač registarske pločice i
preklopite ga unazad.
Pričvrstite registarsku pločicu prije
prve uporabe sustava stražnjeg
nosača.
Otklapanje stražnjih svjetala
Ako želite ugraditi stražnja svjetla,
izvadite oba zatika ( 1). Izvucite
stražnja svjetla iz držača prema
naprijed ( 2) i prema dolje te ih nagnite
u stranu.
Ugurajte stražnja svjetla u držač ( 1) i
ugradite zatike ( 2) do kraja kako biste
pričvrstili svjetla.
Otklapanje ležišta kotača

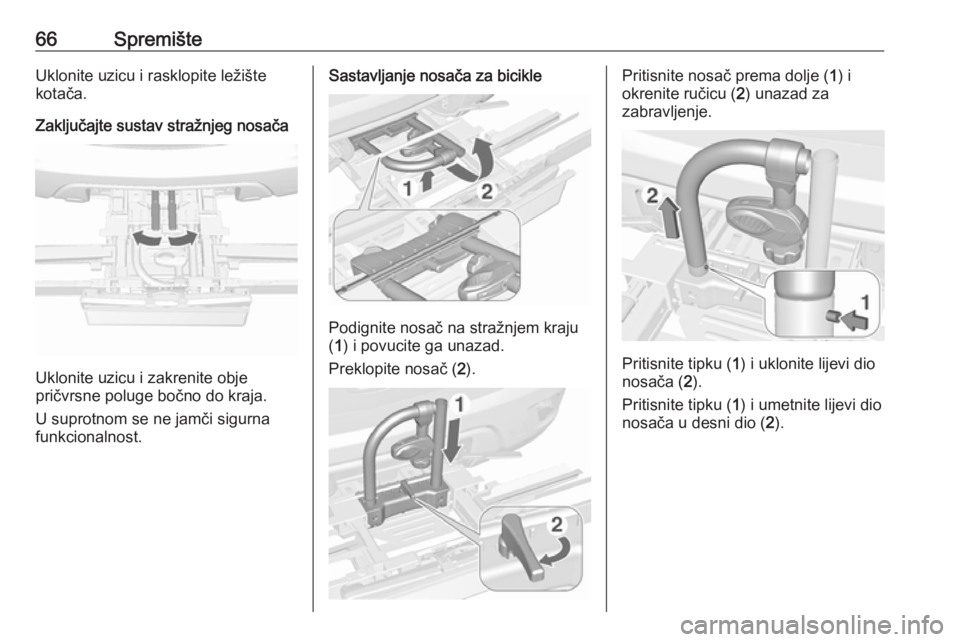

66SpremišteUklonite uzicu i rasklopite ležište
kotača.
Zaključajte sustav stražnjeg nosača
Uklonite uzicu i zakrenite obje
pričvrsne poluge bočno do kraja.
U suprotnom se ne jamči sigurna funkcionalnost.
Sastavljanje nosača za bicikle
Podignite nosač na stražnjem kraju
( 1 ) i povucite ga unazad.
Preklopite nosač ( 2).
Pritisnite nosač prema dolje ( 1) i
okrenite ručicu ( 2) unazad za
zabravljenje.
Pritisnite tipku ( 1) i uklonite lijevi dio
nosača ( 2).
Pritisnite tipku ( 1) i umetnite lijevi dio
nosača u desni dio ( 2).

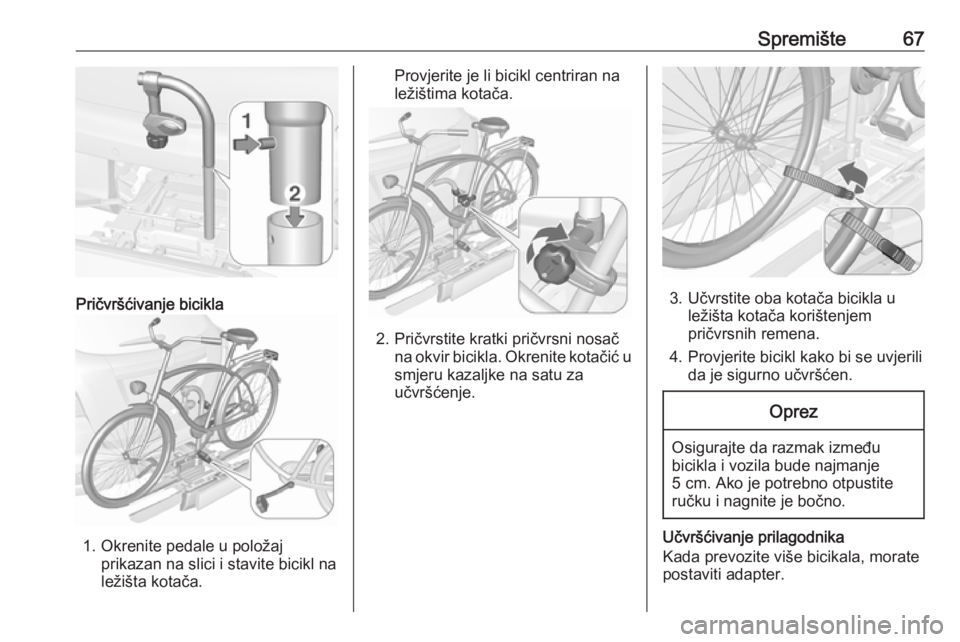

Spremište67
Pričvršćivanje bicikla
1. Okrenite pedale u položajprikazan na slici i stavite bicikl na
ležišta kotača.
Provjerite je li bicikl centriran na
ležištima kotača.
2. Pričvrstite kratki pričvrsni nosač na okvir bicikla. Okrenite kotačić u
smjeru kazaljke na satu za
učvršćenje.
3. Učvrstite oba kotača bicikla u ležišta kotača korištenjem
pričvrsnih remena.
4. Provjerite bicikl kako bi se uvjerili da je sigurno učvršćen.
Oprez
Osigurajte da razmak izmeđubicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.
Učvršćivanje prilagodnika
Kada prevozite više bicikala, morate
postaviti adapter.

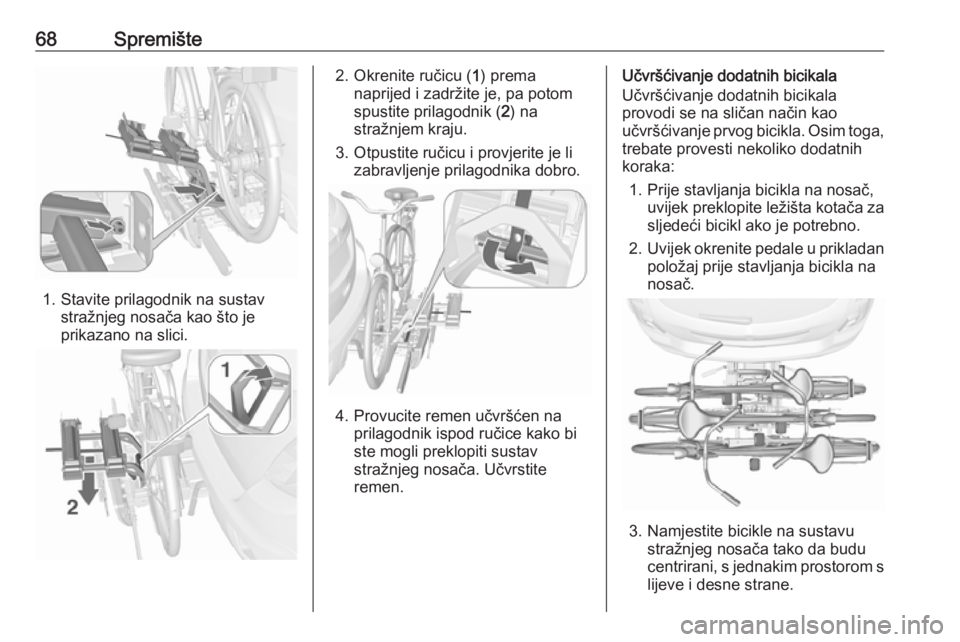

68Spremište
1. Stavite prilagodnik na sustavstražnjeg nosača kao što je
prikazano na slici.
2. Okrenite ručicu ( 1) prema
naprijed i zadržite je, pa potom
spustite prilagodnik ( 2) na
stražnjem kraju.
3. Otpustite ručicu i provjerite je li zabravljenje prilagodnika dobro.
4. Provucite remen učvršćen naprilagodnik ispod ručice kako bi
ste mogli preklopiti sustav
stražnjeg nosača. Učvrstite
remen.
Učvršćivanje dodatnih bicikala
Učvršćivanje dodatnih bicikala
provodi se na sličan način kao
učvršćivanje prvog bicikla. Osim toga, trebate provesti nekoliko dodatnih
koraka:
1. Prije stavljanja bicikla na nosač, uvijek preklopite ležišta kotača zasljedeći bicikl ako je potrebno.
2. Uvijek okrenite pedale u prikladan
položaj prije stavljanja bicikla na
nosač.
3. Namjestite bicikle na sustavu stražnjeg nosača tako da budu
centrirani, s jednakim prostorom s
lijeve i desne strane.
