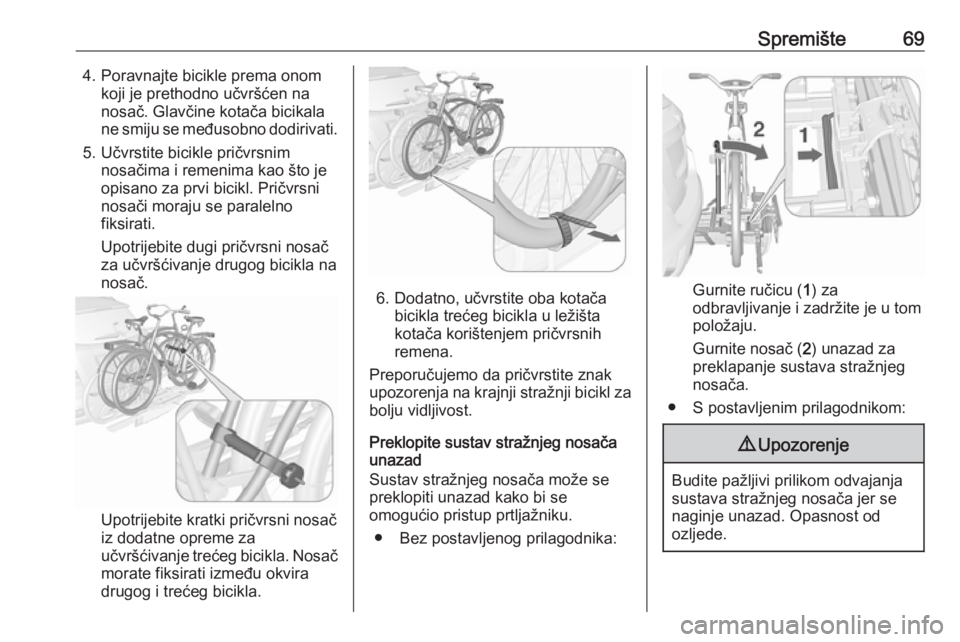

Spremište694. Poravnajte bicikle prema onomkoji je prethodno učvršćen na
nosač. Glavčine kotača bicikala
ne smiju se međusobno dodirivati.
5. Učvrstite bicikle pričvrsnim nosačima i remenima kao što je
opisano za prvi bicikl. Pričvrsni
nosači moraju se paralelno fiksirati.
Upotrijebite dugi pričvrsni nosač
za učvršćivanje drugog bicikla na
nosač.
Upotrijebite kratki pričvrsni nosač
iz dodatne opreme za
učvršćivanje trećeg bicikla. Nosač morate fiksirati između okvira
drugog i trećeg bicikla.
6. Dodatno, učvrstite oba kotača bicikla trećeg bicikla u ležišta
kotača korištenjem pričvrsnih
remena.
Preporučujemo da pričvrstite znak upozorenja na krajnji stražnji bicikl za bolju vidljivost.
Preklopite sustav stražnjeg nosača unazad
Sustav stražnjeg nosača može se preklopiti unazad kako bi se
omogućio pristup prtljažniku.
● Bez postavljenog prilagodnika:Gurnite ručicu ( 1) za
odbravljivanje i zadržite je u tom
položaju.
Gurnite nosač ( 2) unazad za
preklapanje sustava stražnjeg
nosača.
● S postavljenim prilagodnikom:
9 Upozorenje
Budite pažljivi prilikom odvajanja
sustava stražnjeg nosača jer se
naginje unazad. Opasnost od
ozljede.

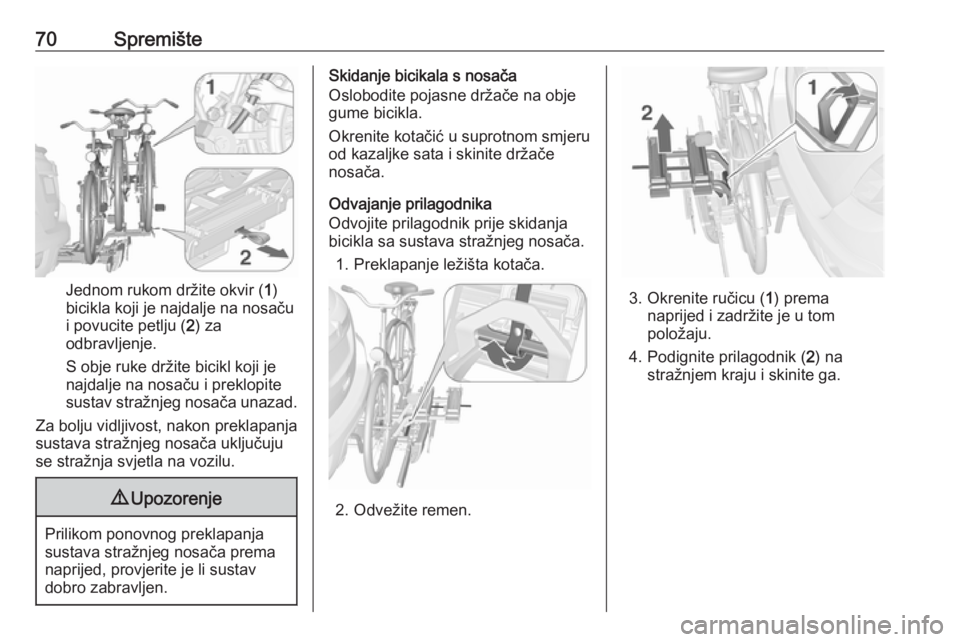

70Spremište
Jednom rukom držite okvir (1)
bicikla koji je najdalje na nosaču
i povucite petlju ( 2) za
odbravljenje.
S obje ruke držite bicikl koji je
najdalje na nosaču i preklopite
sustav stražnjeg nosača unazad.
Za bolju vidljivost, nakon preklapanja
sustava stražnjeg nosača uključuju
se stražnja svjetla na vozilu.
9 Upozorenje
Prilikom ponovnog preklapanja
sustava stražnjeg nosača prema
naprijed, provjerite je li sustav
dobro zabravljen.
Skidanje bicikala s nosača
Oslobodite pojasne držače na obje
gume bicikla.
Okrenite kotačić u suprotnom smjeru
od kazaljke sata i skinite držače
nosača.
Odvajanje prilagodnika
Odvojite prilagodnik prije skidanja bicikla sa sustava stražnjeg nosača.
1. Preklapanje ležišta kotača.
2. Odvežite remen.
3. Okrenite ručicu ( 1) prema
naprijed i zadržite je u tom položaju.
4. Podignite prilagodnik ( 2) na
stražnjem kraju i skinite ga.

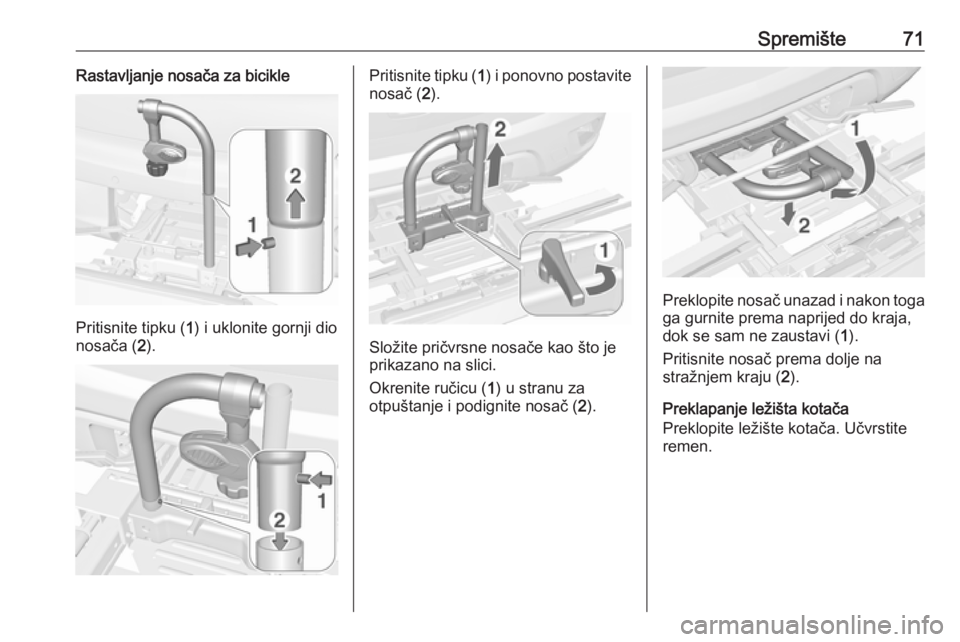

Spremište71Rastavljanje nosača za bicikle
Pritisnite tipku (1) i uklonite gornji dio
nosača ( 2).
Pritisnite tipku ( 1) i ponovno postavite
nosač ( 2).
Složite pričvrsne nosače kao što je
prikazano na slici.
Okrenite ručicu ( 1) u stranu za
otpuštanje i podignite nosač ( 2).
Preklopite nosač unazad i nakon toga
ga gurnite prema naprijed do kraja,
dok se sam ne zaustavi ( 1).
Pritisnite nosač prema dolje na
stražnjem kraju ( 2).
Preklapanje ležišta kotača
Preklopite ležište kotača. Učvrstite
remen.

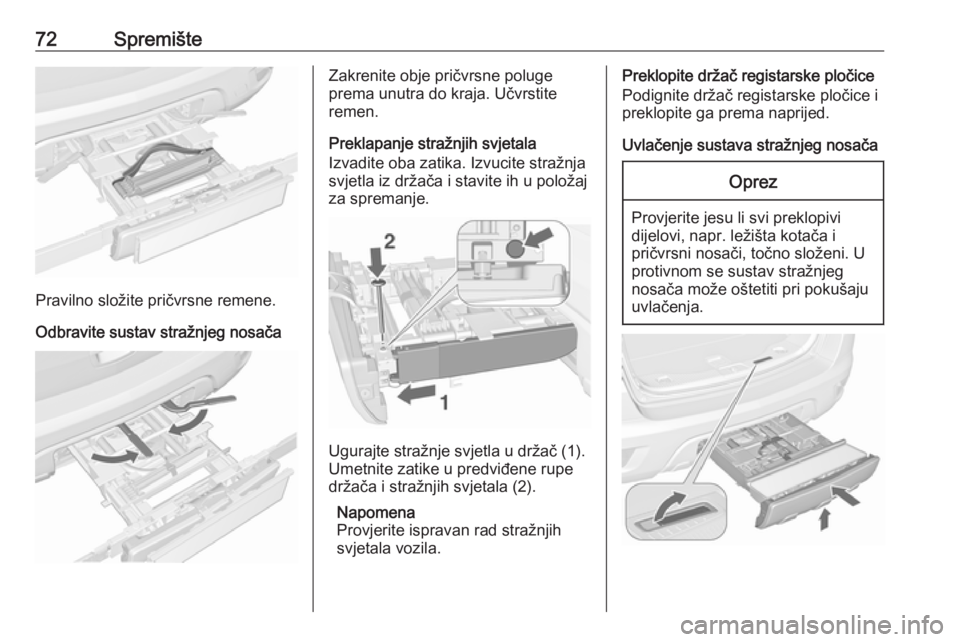

72Spremište
Pravilno složite pričvrsne remene.
Odbravite sustav stražnjeg nosača
Zakrenite obje pričvrsne poluge
prema unutra do kraja. Učvrstite
remen.
Preklapanje stražnjih svjetala
Izvadite oba zatika. Izvucite stražnja
svjetla iz držača i stavite ih u položaj
za spremanje.
Ugurajte stražnje svjetla u držač (1).
Umetnite zatike u predviđene rupe
držača i stražnjih svjetala (2).
Napomena
Provjerite ispravan rad stražnjih svjetala vozila.
Preklopite držač registarske pločice
Podignite držač registarske pločice i
preklopite ga prema naprijed.
Uvlačenje sustava stražnjeg nosačaOprez
Provjerite jesu li svi preklopivi dijelovi, napr. ležišta kotača i
pričvrsni nosači, točno složeni. U
protivnom se sustav stražnjeg
nosača može oštetiti pri pokušaju
uvlačenja.

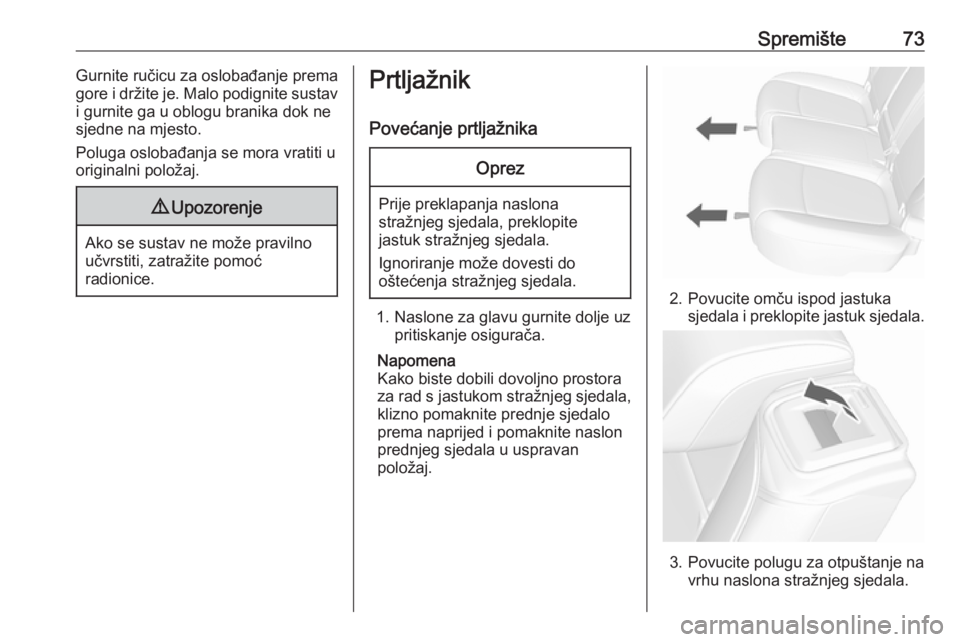

Spremište73Gurnite ručicu za oslobađanje prema
gore i držite je. Malo podignite sustav
i gurnite ga u oblogu branika dok ne
sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, zatražite pomoć
radionice.
Prtljažnik
Povećanje prtljažnikaOprez
Prije preklapanja naslona
stražnjeg sjedala, preklopite
jastuk stražnjeg sjedala.
Ignoriranje može dovesti do
oštećenja stražnjeg sjedala.
1. Naslone za glavu gurnite dolje uz pritiskanje osigurača.
Napomena
Kako biste dobili dovoljno prostora
za rad s jastukom stražnjeg sjedala, klizno pomaknite prednje sjedalo
prema naprijed i pomaknite naslon
prednjeg sjedala u uspravan
položaj.
2. Povucite omču ispod jastuka sjedala i preklopite jastuk sjedala.
3. Povucite polugu za otpuštanje navrhu naslona stražnjeg sjedala.

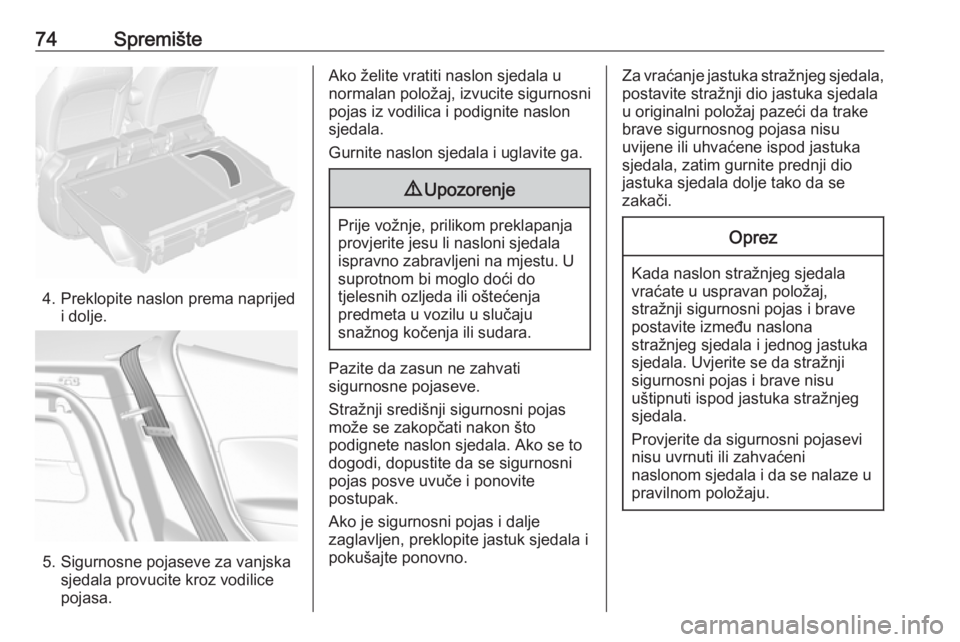

74Spremište
4. Preklopite naslon prema naprijedi dolje.
5. Sigurnosne pojaseve za vanjska sjedala provucite kroz vodilice
pojasa.
Ako želite vratiti naslon sjedala u
normalan položaj, izvucite sigurnosni
pojas iz vodilica i podignite naslon
sjedala.
Gurnite naslon sjedala i uglavite ga.9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni na mjestu. U
suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.
Pazite da zasun ne zahvati
sigurnosne pojaseve.
Stražnji središnji sigurnosni pojas
može se zakopčati nakon što
podignete naslon sjedala. Ako se to
dogodi, dopustite da se sigurnosni
pojas posve uvuče i ponovite
postupak.
Ako je sigurnosni pojas i dalje
zaglavljen, preklopite jastuk sjedala i
pokušajte ponovno.
Za vraćanje jastuka stražnjeg sjedala,
postavite stražnji dio jastuka sjedala
u originalni položaj pazeći da trake
brave sigurnosnog pojasa nisu
uvijene ili uhvaćene ispod jastuka
sjedala, zatim gurnite prednji dio
jastuka sjedala dolje tako da se
zakači.Oprez
Kada naslon stražnjeg sjedala
vraćate u uspravan položaj,
stražnji sigurnosni pojas i brave
postavite između naslona
stražnjeg sjedala i jednog jastuka
sjedala. Uvjerite se da stražnji
sigurnosni pojas i brave nisu
uštipnuti ispod jastuka stražnjeg sjedala.
Provjerite da sigurnosni pojasevi
nisu uvrnuti ili zahvaćeni
naslonom sjedala i da se nalaze u pravilnom položaju.

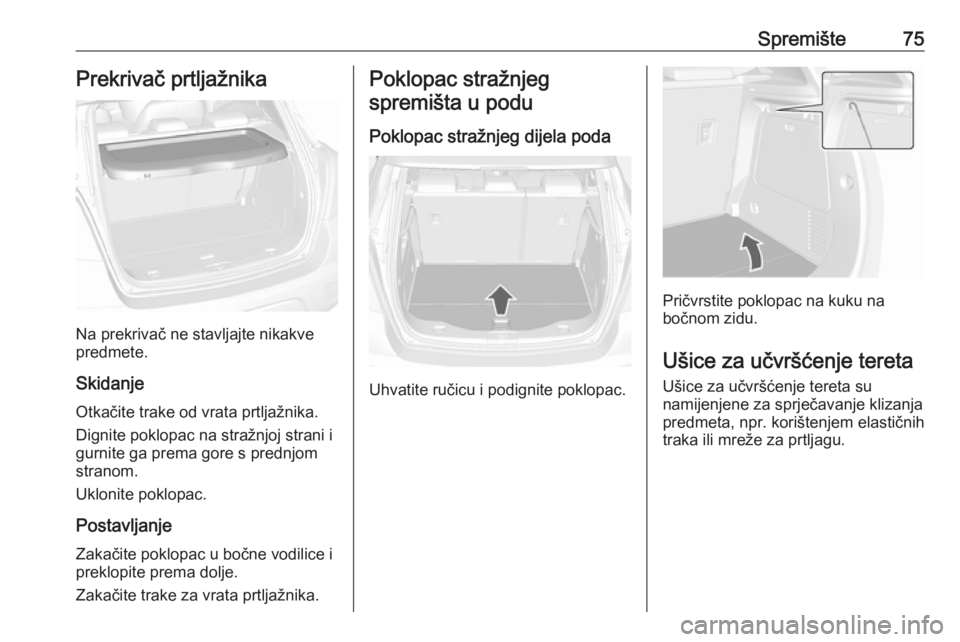

Spremište75Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
predmete.
Skidanje Otkačite trake od vrata prtljažnika.
Dignite poklopac na stražnjoj strani i
gurnite ga prema gore s prednjom
stranom.
Uklonite poklopac.
Postavljanje
Zakačite poklopac u bočne vodilice i
preklopite prema dolje.
Zakačite trake za vrata prtljažnika.
Poklopac stražnjeg
spremišta u podu
Poklopac stražnjeg dijela poda
Uhvatite ručicu i podignite poklopac.
Pričvrstite poklopac na kuku na
bočnom zidu.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.

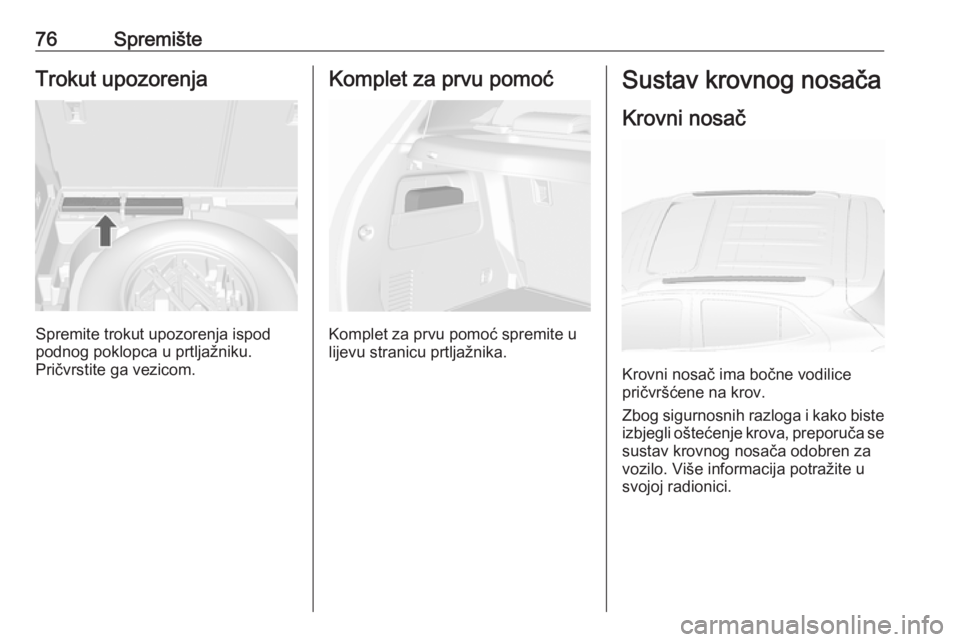

76SpremišteTrokut upozorenja
Spremite trokut upozorenja ispod
podnog poklopca u prtljažniku.
Pričvrstite ga vezicom.
Komplet za prvu pomoć
Komplet za prvu pomoć spremite u
lijevu stranicu prtljažnika.
Sustav krovnog nosača
Krovni nosač
Krovni nosač ima bočne vodilice
pričvršćene na krov.
Zbog sigurnosnih razloga i kako biste
izbjegli oštećenje krova, preporuča se sustav krovnog nosača odobren za
vozilo. Više informacija potražite u svojoj radionici.

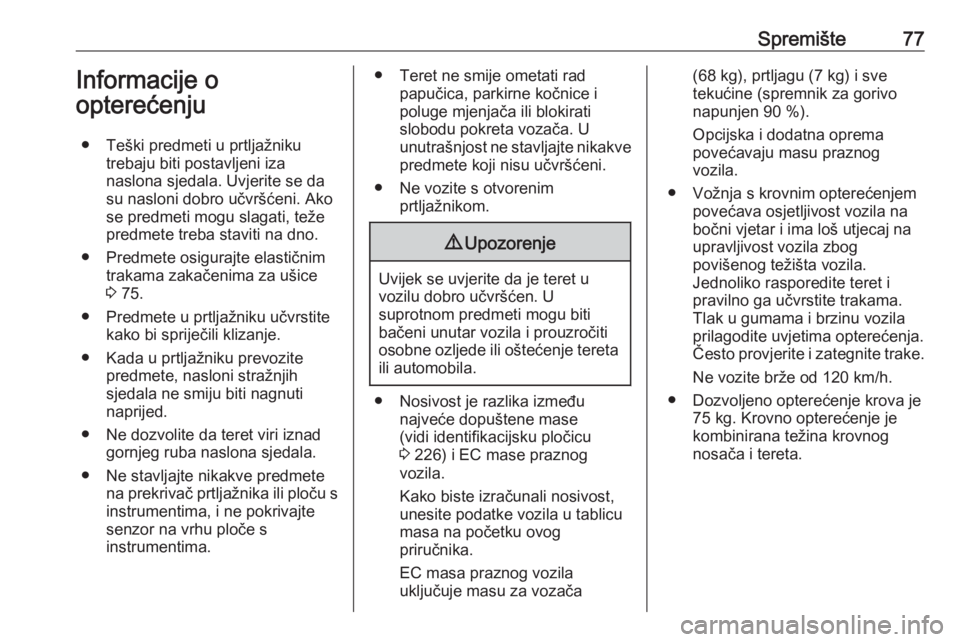

Spremište77Informacije o
opterećenju
● Teški predmeti u prtljažniku trebaju biti postavljeni iza
naslona sjedala. Uvjerite se da
su nasloni dobro učvršćeni. Ako se predmeti mogu slagati, težepredmete treba staviti na dno.
● Predmete osigurajte elastičnim trakama zakačenima za ušice
3 75.
● Predmete u prtljažniku učvrstite kako bi spriječili klizanje.
● Kada u prtljažniku prevozite predmete, nasloni stražnjih
sjedala ne smiju biti nagnuti
naprijed.
● Ne dozvolite da teret viri iznad gornjeg ruba naslona sjedala.
● Ne stavljajte nikakve predmete na prekrivač prtljažnika ili ploču s
instrumentima, i ne pokrivajte
senzor na vrhu ploče s
instrumentima.● Teret ne smije ometati rad papučica, parkirne kočnice i
poluge mjenjača ili blokirati
slobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve predmete koji nisu učvršćeni.
● Ne vozite s otvorenim prtljažnikom.9Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
● Nosivost je razlika između najveće dopuštene mase
(vidi identifikacijsku pločicu
3 226) i EC mase praznog
vozila.
Kako biste izračunali nosivost,
unesite podatke vozila u tablicu
masa na početku ovog
priručnika.
EC masa praznog vozila
uključuje masu za vozača
(68 kg), prtljagu (7 kg) i sve
tekućine (spremnik za gorivo
napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na
upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama.
Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.
Ne vozite brže od 120 km/h.
● Dozvoljeno opterećenje krova je 75 kg. Krovno opterećenje je
kombinirana težina krovnog
nosača i tereta.

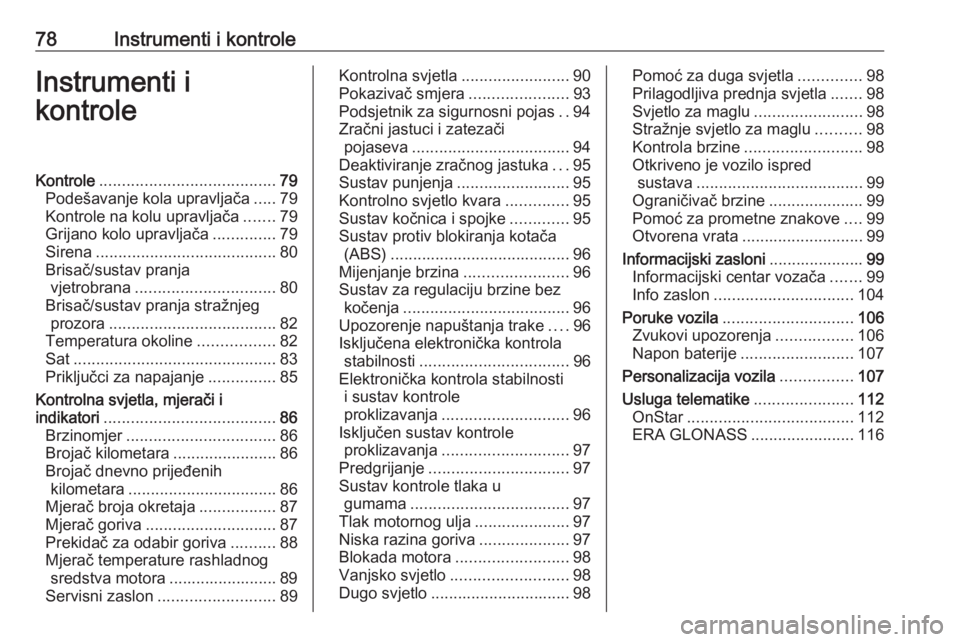

78Instrumenti i kontroleInstrumenti i
kontroleKontrole ....................................... 79
Podešavanje kola upravljača .....79
Kontrole na kolu upravljača .......79
Grijano kolo upravljača ..............79
Sirena ........................................ 80
Brisač/sustav pranja vjetrobrana ............................... 80
Brisač/sustav pranja stražnjeg prozora ..................................... 82
Temperatura okoline .................82
Sat ............................................. 83
Priključci za napajanje ...............85
Kontrolna svjetla, mjerači i
indikatori ...................................... 86
Brzinomjer ................................. 86
Brojač kilometara .......................86
Brojač dnevno prijeđenih kilometara ................................. 86
Mjerač broja okretaja .................87
Mjerač goriva ............................. 87
Prekidač za odabir goriva ..........88
Mjerač temperature rashladnog sredstva motora ........................ 89
Servisni zaslon .......................... 89Kontrolna svjetla........................90
Pokazivač smjera ......................93
Podsjetnik za sigurnosni pojas ..94
Zračni jastuci i zatezači pojaseva ................................... 94
Deaktiviranje zračnog jastuka ...95
Sustav punjenja .........................95
Kontrolno svjetlo kvara ..............95
Sustav kočnica i spojke .............95
Sustav protiv blokiranja kotača (ABS) ........................................ 96
Mijenjanje brzina .......................96
Sustav za regulaciju brzine bez kočenja ..................................... 96
Upozorenje napuštanja trake ....96
Isključena elektronička kontrola stabilnosti ................................. 96
Elektronička kontrola stabilnosti i sustav kontrole
proklizavanja ............................ 96
Isključen sustav kontrole proklizavanja ............................ 97
Predgrijanje ............................... 97
Sustav kontrole tlaka u gumama ................................... 97
Tlak motornog ulja .....................97
Niska razina goriva ....................97
Blokada motora ......................... 98
Vanjsko svjetlo .......................... 98
Dugo svjetlo ............................... 98Pomoć za duga svjetla ..............98
Prilagodljiva prednja svjetla .......98
Svjetlo za maglu ........................98
Stražnje svjetlo za maglu ..........98
Kontrola brzine .......................... 98
Otkriveno je vozilo ispred sustava ..................................... 99
Ograničivač brzine .....................99
Pomoć za prometne znakove ....99
Otvorena vrata ........................... 99
Informacijski zasloni .....................99
Informacijski centar vozača .......99
Info zaslon ............................... 104
Poruke vozila ............................. 106
Zvukovi upozorenja .................106
Napon baterije ......................... 107
Personalizacija vozila ................107
Usluga telematike ......................112
OnStar ..................................... 112
ERA GLONASS .......................116
