Rangement69
1. Appliquer l'adaptateur sur lesystème de transport arrière
comme illustré.
2. Tourner le levier ( 1) vers l'avant et
le maintenir, puis abaisser l'adap‐
tateur ( 2) sur l'arrière.
3. Relâcher le levier et vérifier si l'adaptateur est correctement
engagé.
4. Passer la sangle attachée à l'adaptateur sous le levier lors du
rabattement du système de trans‐
port arrière. Attacher la sangle.
Fixation de vélos supplémentaires
La fixation de vélos supplémentaires
est faite de la même manière que
pour le premier vélo. Certaines
étapes supplémentaires doivent être
prises en considération :
1. Avant de poser le vélo, toujours déplier les passages de roue pourposer le vélo suivant, si besoin
est.
2. Faire toujours tourner les pédales
dans une position appropriée
avant de poser le vélo.
3. Positionner les vélos sur le système de transport arrière en
les alignant en alternance vers la
gauche ou la droite.
4. Aligner les vélos sur celui qui est déjà fixé. Les moyeux de roue des
vélos ne doivent pas se toucher.
5. Attacher les vélos avec les étriers
de montage et les dispositifs de

70Rangementretenue par sangle comme celaest décrit pour le premier vélo.
L'étrier de montage devrait être
fixé en parallèle.
Utiliser l'étrier de montage long pour fixer le deuxième vélo sur leporte-vélo.
Utiliser l'étrier de montage court
pour fixer le troisième vélo. L'étrier
doit être fixé entre les cadres du
deuxième vélo et du troisième
vélo.
6. De plus, attacher les deux roues du troisième vélo aux logements
de roue en utilisant les sangles de serrage.
Il est recommandé de fixer un
panneau d'avertissement sur le vélo
le plus à l'arrière pour augmenter la
visibilité.
Rabattre le système de transport
arrière vers l'arrière
Le système de transport arrière peut
être rabattu vers l'arrière pour accé‐
der au coffre.
● Sans l'adaptateur attaché :
Pousser le levier ( 1) pour le
désengager, et le maintenir.
Tirer vers l'arrière le porte-vélo
( 2 ) pour plier le système de trans‐
port arrière.
● Avec l'adaptateur attaché :
9 Attention
Faire attention de désengager le
système de transport arrière, car il basculera vers l'arrière. Risque de
blessure.

Rangement71
Maintenir le cadre (1) du vélo le
plus en arrière avec une main et
tirer sur la boucle ( 2) pour la
désengager.
Maintenir le vélo le plus en arrière
avec les deux mains et rabattre
vers l'arrière le système de trans‐ port arrière.
Pour augmenter la visibilité, les feux
arrière sont allumés lorsque le
système de transport arrière est
replié.
9 Attention
Lors du rabattement du système
de transport arrière de nouveau
vers l'avant, s'assurer que le
système est correctement
verrouillé.
Retrait des vélos
Détacher les sangles des deux pneus
du vélo.
Tourner le bouton molette dans le
sens anti-horaire et déposer les
étriers de montage.
Dépose de l'adaptateur
Détacher l'adaptateur avant de retirer le vélo du système de transport
arrière.
1. Replier les logements de roue.
2. Dégrafer la sangle.
3. Tourner le levier ( 1) vers l'avant et
le maintenir.
4. Soulever l'adaptateur ( 2) sur l'ar‐
rière et le retirer.

72RangementDémontage du porte-vélo
Appuyer sur le bouton (1) et retirer la
partie supérieure de la galerie ( 2).
Appuyer sur le bouton ( 1) et reposer
la galerie ( 2).
Disposer les étriers de montage
conformément à l'illustration.
Faire pivoter la poignée ( 1) latérale‐
ment pour désengager et soulever le porte-vélo( 2).
Rabattre le porte-vélo vers l'arrière, et
le pousser alors vers l'avant jusqu'à
ce qu'il s'arrête en butée ( 1).
Appuyer sur l'arrière du porte-vélo
pour l'abaisser ( 2).
Replier le logement de roue
Replier le logement de roue. Fixer la
sangle.

Rangement73
Ranger correctement les dispositifs
de retenue par sangle.
Déverrouiller le système de transport arrière
Faire pivoter les deux leviers de
serrage vers l'intérieur aussi loin que
cela est possible. Fixer la sangle.
Replier les feux arrière
Déposer les deux goupilles. Extraire
les feux arrière hors de la fixation puis les placer dans la position de range‐
ment.
Pousser les feux arrière dans la
fixation (1). Insérer les goupilles dans
les trous indiqués de la fixation et des feux arrière (2).
Remarque
Vérifier le bon fonctionnement des
feux arrière du véhicule.
Replier le support de plaque
d'immatriculation
Soulever le support de plaque d'im‐
matriculation et le rabattre vers
l'avant.
Rangement du système de transport
arrièreAvertissement
S'assurer que toutes les pièces
pouvant être rabattues,
par exemple, les passages de
roues et les étriers de montage,
sont correctement rangées.
Sinon, le système de transport
arrière peut être endommagé lors
d'une tentative de retrait.

74Rangement

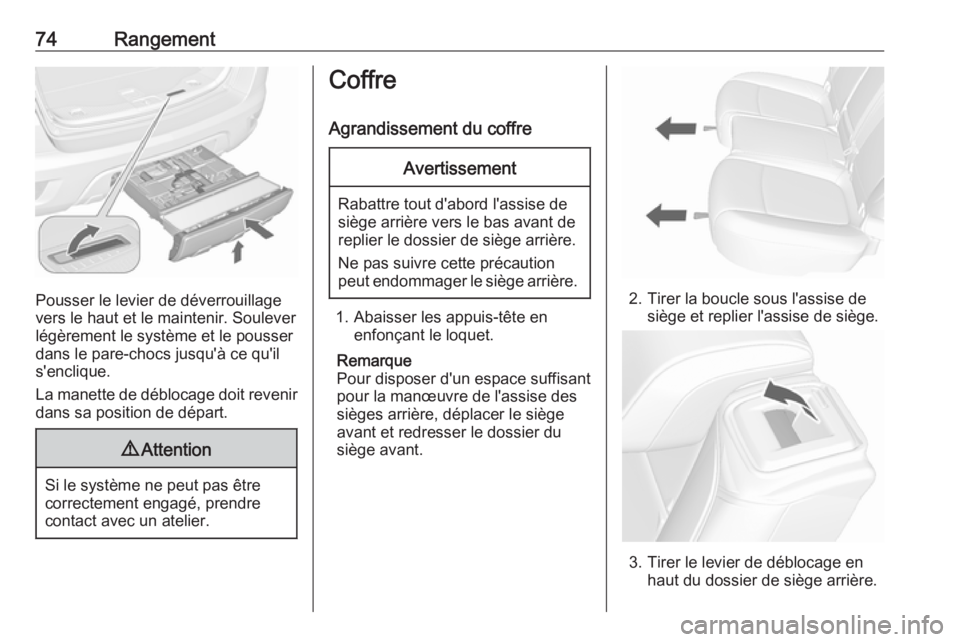

Pousser le levier de déverrouillage
vers le haut et le maintenir. Soulever
légèrement le système et le pousser
dans le pare-chocs jusqu'à ce qu'il
s'enclique.
La manette de déblocage doit revenir
dans sa position de départ.
9 Attention
Si le système ne peut pas être
correctement engagé, prendre
contact avec un atelier.
Coffre
Agrandissement du coffreAvertissement
Rabattre tout d'abord l'assise de
siège arrière vers le bas avant de
replier le dossier de siège arrière.
Ne pas suivre cette précaution
peut endommager le siège arrière.
1. Abaisser les appuis-tête en enfonçant le loquet.
Remarque
Pour disposer d'un espace suffisant
pour la manœuvre de l'assise des
sièges arrière, déplacer le siège avant et redresser le dossier du
siège avant.
2. Tirer la boucle sous l'assise de siège et replier l'assise de siège.
3. Tirer le levier de déblocage en haut du dossier de siège arrière.

Rangement75
4.Rabattre le dossier vers l'avant et
vers le bas.
5. Placer les ceintures de sécurité des sièges extérieurs dans les
guides de ceinture.
Pour remettre le dossier dans sa posi‐ tion d'origine, extraire la ceinture desécurité de ses guides et lever le
dossier.
Pousser le dossier fermement en
position.9 Attention
Lors du rabattement, vérifier que
les dossiers sont correctement
engagés en position avant de
conduire le véhicule. Ne pas effec‐ tuer cette vérification peut causerdes blessures ou des dégâts au
chargement ou au véhicule en cas de freinage brusque ou de colli‐
sion.
Vérifier que les ceintures de sécurité ne sont pas pincées dans le verrou
plat.
La ceinture de sécurité arrière
centrale peut se bloquer quand le
dossier est remonté. Dans ce cas,
laisser la ceinture reprendre complè‐
tement sa place et recommencer.
Si la ceinture de sécurité est toujours
bloquée, replier l'assise de siège et
réessayer.
Pour rétablir le coussin de siège
arrière, ramener la partie arrière de ce
coussin dans sa position d'origine en
s'assurant que les sangles de boucle
de ceinture de sécurité ne sont pas entortillées ni bloquées sous le cous‐ sin, puis pousser la partie avant de ce
coussin fermement vers le bas
jusqu'à ce qu'elle se verrouille.Avertissement
En ramenant le dossier de siège
arrière en position verticale, placer
la ceinture de sécurité et les serru‐ res de ceinture entre le dossier de
siège arrière et une assise. Veiller à ce que la ceinture de sécurité et les serrures de ceinture ne soient
pas coincées sous l'assise de
siège arrière.
S'assurer que les ceintures de
sécurité ne sont pas vrillées ou
coincées par le dossier de siège et
qu'elles sont disposées comme il
convient.

76RangementCache-bagages
Ne pas poser d'objets sur le cache-
bagages.
Dépose Décrocher les sangles de fixation du
hayon.
Soulever le cache sur l'arrière et le
pousser vers le haut sur l'avant.
Enlever le cache.
Pose
Enclencher le cache dans les guides latéraux et le rabattre.
Accrocher les sangles de fixation au
hayon.
Recouvrement desrangements dans leplancher arrière
Recouvrement du plancher
arrière
Saisir la poignée et lever le couvercle.
Monter le couvercle sur le crochet au niveau de la paroi latérale.
Anneaux d'arrimage
Les anneaux d'arrimage servent à
sécuriser les objets pour éviter qu'ils
ne glissent, par exemple avec des
sangles de serrage ou le filet à baga‐
ges.

Rangement77Triangle de présignalisation
Ranger le triangle de présignalisation
sous le tapis du coffre. Le fixer avec
la sangle.
Trousse de secours
Ranger la trousse de secours dans
l'espace de rangement de la paroi
latérale gauche du coffre.
Galerie de toit
La galerie de toit comporte des rails
latéraux fixés au toit.
Pour des raisons de sécurité et pour
éviter d’endommager le toit, nous
vous recommandons d’utiliser le
système de galerie de toit homologué
pour votre véhicule. Pour de plus
amples informations, consulter l'ate‐
lier.

78RangementInformations sur le
chargement
● Placer les objets lourds dans le coffre contre les dossiers. S'as‐
surer que les dossiers sont
correctement encliquetés. Dans le cas d’objets empilés, placer les plus lourds en bas.
● Éviter le glissement des objets non fixés en les fixant au moyen
des sangles fixées aux anneaux
d'arrimage 3 76.
● Le chargement ne doit pas dépasser le bord supérieur des
dossiers.
● Ne placer aucun objet sur le cache-bagages, ni sur le tableau
de bord. Ne pas recouvrir le
capteur sur le haut du tableau de
bord.
● Le chargement ne doit pas gêner
l'utilisation des pédales, du frein
de stationnement et du levier de
vitesses et ne doit pas gêner le
conducteur dans ses mouve‐
ments. Ne pas laisser des objets
non arrimés dans l'habitacle.● Ne pas conduire avec le coffre ouvert.9Attention
Toujours s'assurer que le charge‐
ment dans le véhicule est bien
arrimé. Sans quoi, des objets
pourraient se trouver projetés
dans l'habitacle, provoquant des
blessures ou des dégâts au char‐
gement ou au véhicule.
● La charge utile est la différence entre le poids total autorisé en
charge (plaquette signalétique
3 240) et le poids à vide selon
norme CE.
Pour calculer le poids à vide,
saisir les données de votre
véhicule indiquées dans le
tableau des poids au début de ce
manuel.
Le poids en ordre de marche CE inclut le poids du conducteur(68 kg), des bagages (7 kg) et
tous les liquides (réservoir de
carburant rempli à 90 %).
Les équipements et accessoires
en option augmentent le poids à
vide.
● La charge sur le toit augmente la
sensibilité au vent latéral du
véhicule et altère la tenue de
route du fait de l’élévation du
centre de gravité du véhicule.
Répartir la charge de manière
uniforme et l’arrimer fermement
avec des sangles afin qu’elle ne glisse pas. Adapter la pressiondes pneus et la vitesse du
véhicule à l’état de charge.
Contrôler régulièrement les fixa‐
tions et les resserrer.
Ne pas dépasser 120 km/h.
● La charge admissible sur le toit est de 75 kg. La masse sur le toit
est la somme des masses de la
galerie de toit et de la charge.
