Koltuklar, Güvenlik Sistemleri59ISOFIX ebat sınıfı ve koltukA - ISO/F3:9 -18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyet
sistemiB - ISO/F2:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiB1 - ISO/F2X:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiC - ISO/R3:18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemiD - ISO/R2:18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemiE - ISO/R1:13 kg ağırlığa kadar olan genç çocuklar için yüzü arkaya bakan çocuk emniyet sistemi

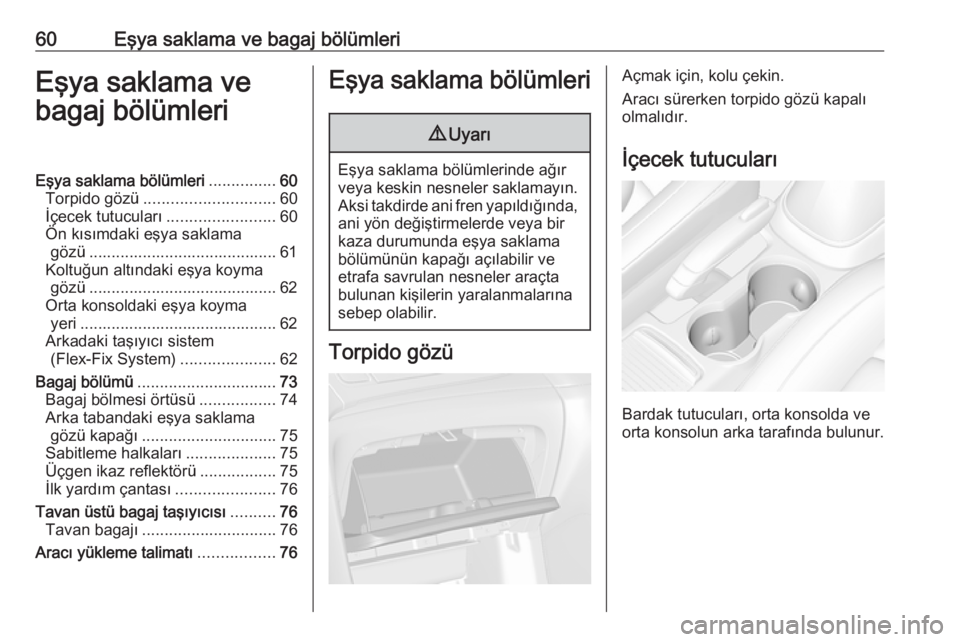

60Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............60
Torpido gözü ............................. 60
İçecek tutucuları ........................60
Ön kısımdaki eşya saklama gözü .......................................... 61
Koltuğun altındaki eşya koyma gözü .......................................... 62
Orta konsoldaki eÅŸya koyma yeri ............................................ 62
Arkadaki taşıyıcı sistem (Flex-Fix System) .....................62
Bagaj bölümü ............................... 73
Bagaj bölmesi örtüsü .................74
Arka tabandaki eşya saklama gözü kapağı .............................. 75
Sabitleme halkaları ....................75
Üçgen ikaz reflektörü .................75
İlk yardım çantası ......................76
Tavan üstü bagaj taşıyıcısı ..........76
Tavan bagajı .............................. 76
Aracı yükleme talimatı .................76Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eÅŸya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Açmak için, kolu çekin.
Aracı sürerken torpido gözü kapalı
olmalıdır.
İçecek tutucuları
Bardak tutucuları, orta konsolda ve
orta konsolun arka tarafında bulunur.

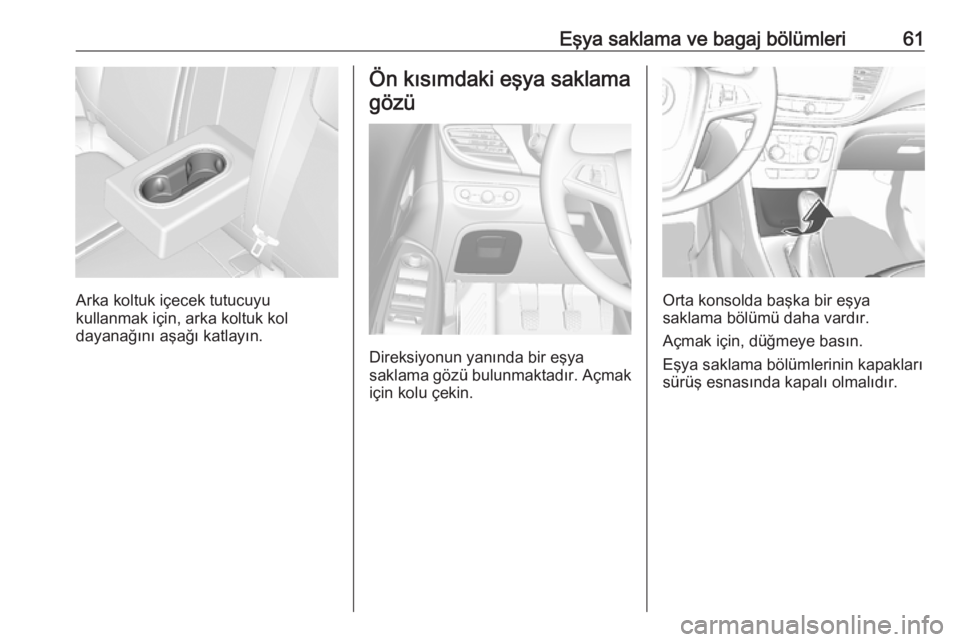

Eşya saklama ve bagaj bölümleri61
Arka koltuk içecek tutucuyu
kullanmak için, arka koltuk kol
dayanağını aşağı katlayın.
Ön kısımdaki eşya saklama
gözü
Direksiyonun yanında bir eşya
saklama gözü bulunmaktadır. Açmak için kolu çekin.
Orta konsolda baÅŸka bir eÅŸya
saklama bölümü daha vardır.
Açmak için, düğmeye basın.
Eşya saklama bölümlerinin kapakları
sürüş esnasında kapalı olmalıdır.

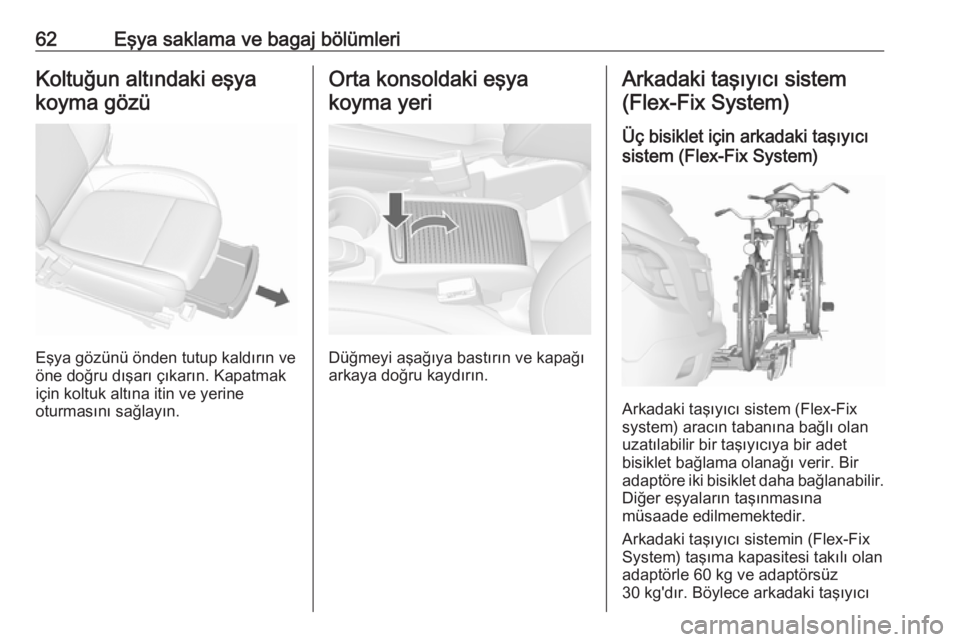

62Eşya saklama ve bagaj bölümleriKoltuğun altındaki eşyakoyma gözü
Eşya gözünü önden tutup kaldırın ve
öne doğru dışarı çıkarın. Kapatmak
için koltuk altına itin ve yerine
oturmasını sağlayın.
Orta konsoldaki eÅŸya
koyma yeri
Düğmeyi aşağıya bastırın ve kapağı
arkaya doğru kaydırın.
Arkadaki taşıyıcı sistem
(Flex-Fix System)
Üç bisiklet için arkadaki taşıyıcı
sistem (Flex-Fix System)
Arkadaki taşıyıcı sistem (Flex-Fix
system) aracın tabanına bağlı olan
uzatılabilir bir taşıyıcıya bir adet
bisiklet bağlama olanağı verir. Bir
adaptöre iki bisiklet daha bağlanabilir.
Diğer eşyaların taşınmasına
müsaade edilmemektedir.
Arkadaki taşıyıcı sistemin (Flex-Fix
System) taşıma kapasitesi takılı olan
adaptörle 60 kg ve adaptörsüz
30 kg'dır. Böylece arkadaki taşıyıcı

Eşya saklama ve bagaj bölümleri63sisteme elektrikle çalışan bir bisiklet
bağlanabilir. Adaptördeki maksimum yük her bisiklet için 20 kg'dır.
Bisikletin aks mesafesi 1,15 m'yi
geçmemelidir. Aksi takdirde bisikletin
güvenli şekilde sabitlenmesi mümkün
deÄŸildir.
Kullanılmaması durumunda arka
taşıyıcı sistem araç tabanına doğru
itilmelidir.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek nesneler bulunmamalıdır.Dikkat
Arkadaki taşıyıcı sistem uzatılırsa
ve araç tamamen doluysa, yerden
yükseklik azalır.
Yol dik yokuÅŸlu ise veya bir rampa
ya da tümsek üzerinden geçerken aracınızı çok dikkatli sürün.
Dikkat
Karbon çatılı bisikletleri
bağlamadan önce bisiklet
satıcınıza danışınız. Bisikletler
hasar görebilir.
Not
Arkadaki taşıyıcı sistemin (Flex-Fix
System) arka lambaları takıldığı
zaman aracın arka lambaları
çalışmaz duruma getirilir.
Sisteminin açılması
Bagaj kapağını açın.
9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir şahıs
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.
Kilit açma kolunu yukarı doğru çekin.
Arka taşıyıcı sistem arka tampondaki
yuvasından dışarı doğru hızlıca çıkar.

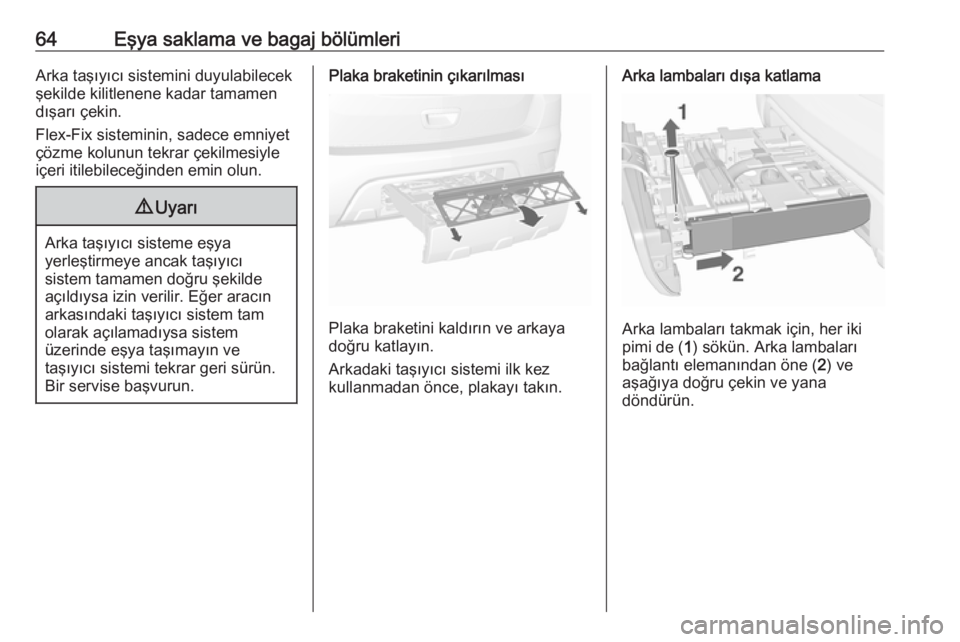

64Eşya saklama ve bagaj bölümleriArka taşıyıcı sistemini duyulabilecek
ÅŸekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doÄŸru ÅŸekilde
açıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem
üzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise baÅŸvurun.
Plaka braketinin çıkarılması
Plaka braketini kaldırın ve arkaya
doğru katlayın.
Arkadaki taşıyıcı sistemi ilk kez
kullanmadan önce, plakayı takın.
Arka lambaları dışa katlama
Arka lambaları takmak için, her iki
pimi de ( 1) sökün. Arka lambaları
bağlantı elemanından öne ( 2) ve
aşağıya doğru çekin ve yana
döndürün.

Eşya saklama ve bagaj bölümleri65

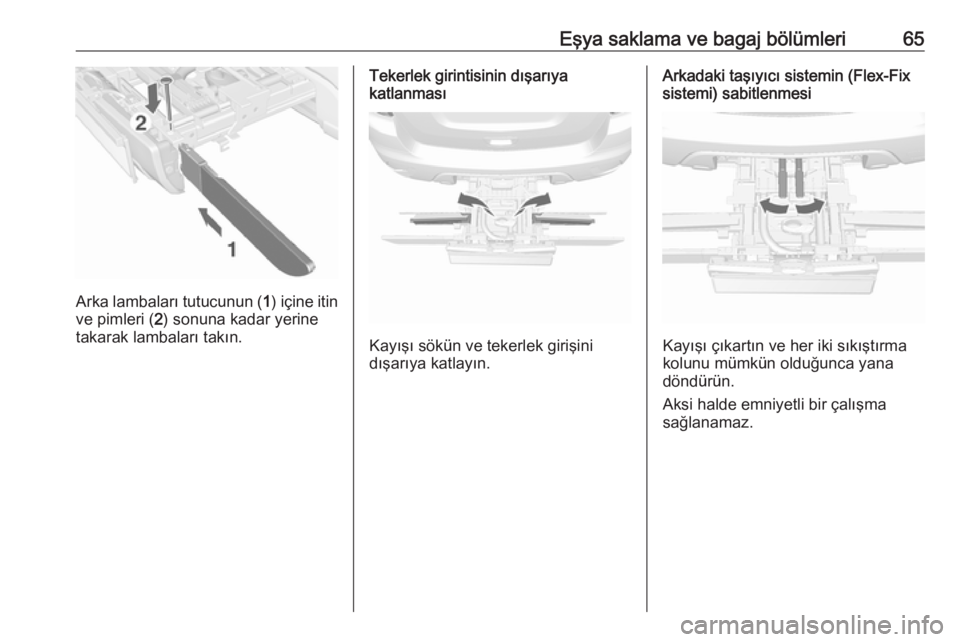

Arka lambaları tutucunun (1) içine itin
ve pimleri ( 2) sonuna kadar yerine
takarak lambaları takın.
Tekerlek girintisinin dışarıya
katlanması
Kayışı sökün ve tekerlek girişini
dışarıya katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) sabitlenmesi
Kayışı çıkartın ve her iki sıkıştırma
kolunu mümkün olduğunca yana
döndürün.
Aksi halde emniyetli bir çalışma
saÄŸlanamaz.

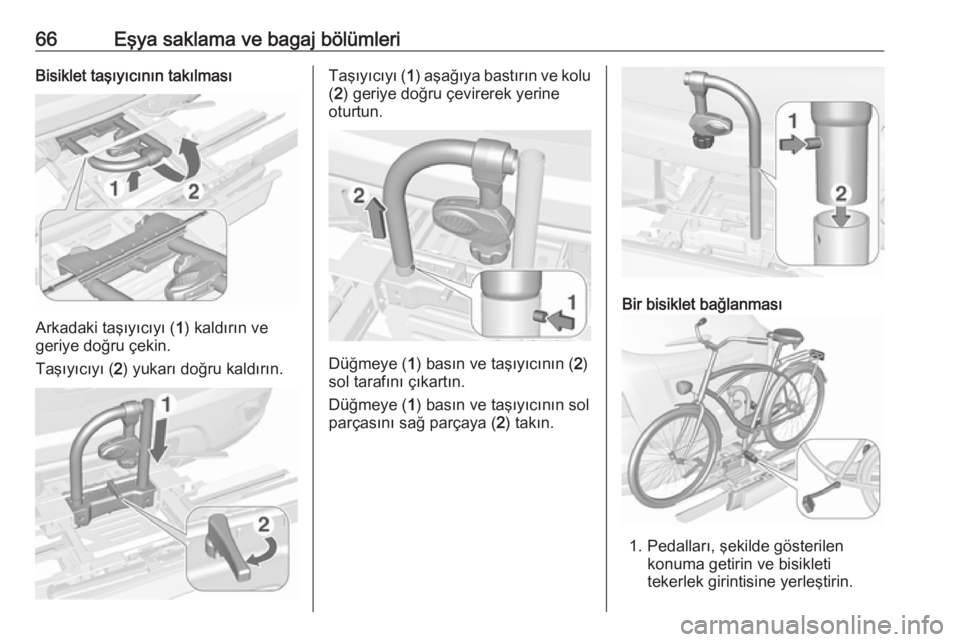

66Eşya saklama ve bagaj bölümleriBisiklet taşıyıcının takılması
Arkadaki taşıyıcıyı (1) kaldırın ve
geriye doğru çekin.
Taşıyıcıyı ( 2) yukarı doğru kaldırın.
Taşıyıcıyı ( 1) aşağıya bastırın ve kolu
( 2 ) geriye doğru çevirerek yerine
oturtun.
Düğmeye ( 1) basın ve taşıyıcının ( 2)
sol tarafını çıkartın.
Düğmeye ( 1) basın ve taşıyıcının sol
parçasını sağ parçaya ( 2) takın.
Bir bisiklet bağlanması
1. Pedalları, şekilde gösterilen
konuma getirin ve bisikleti
tekerlek girintisine yerleÅŸtirin.

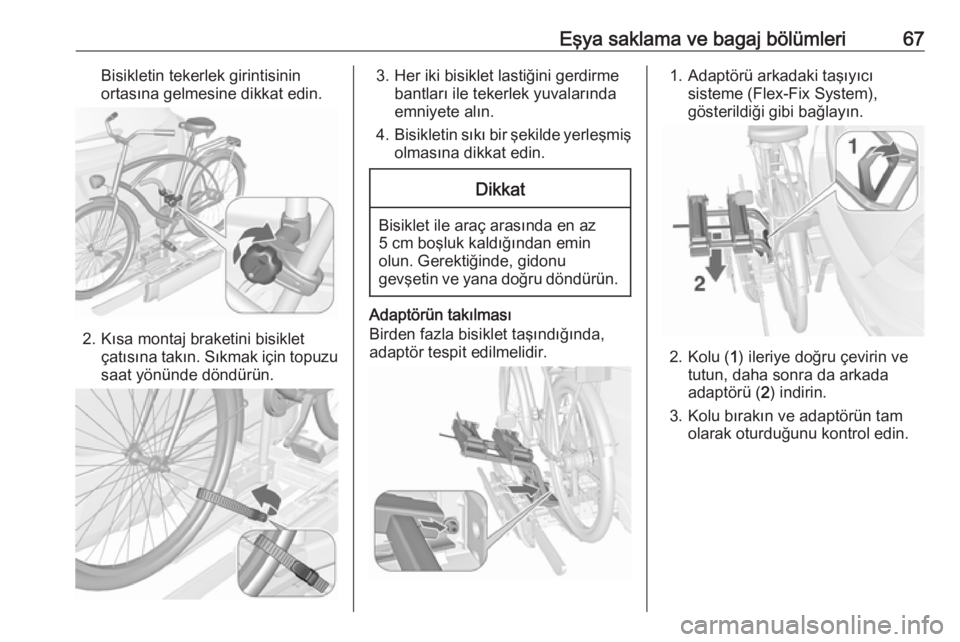

Eşya saklama ve bagaj bölümleri67Bisikletin tekerlek girintisinin
ortasına gelmesine dikkat edin.
2. Kısa montaj braketini bisiklet çatısına takın. Sıkmak için topuzusaat yönünde döndürün.
3. Her iki bisiklet lastiğini gerdirme bantları ile tekerlek yuvalarında
emniyete alın.
4. Bisikletin sıkı bir şekilde yerleşmiş
olmasına dikkat edin.Dikkat
Bisiklet ile araç arasında en az 5 cm boşluk kaldığından emin
olun. GerektiÄŸinde, gidonu
gevşetin ve yana doğru döndürün.
Adaptörün takılması
Birden fazla bisiklet taşındığında,
adaptör tespit edilmelidir.
1. Adaptörü arkadaki taşıyıcı sisteme (Flex-Fix System),
gösterildiği gibi bağlayın.
2. Kolu ( 1) ileriye doğru çevirin ve
tutun, daha sonra da arkada
adaptörü ( 2) indirin.
3. Kolu bırakın ve adaptörün tam olarak oturduğunu kontrol edin.

68Eşya saklama ve bagaj bölümleri

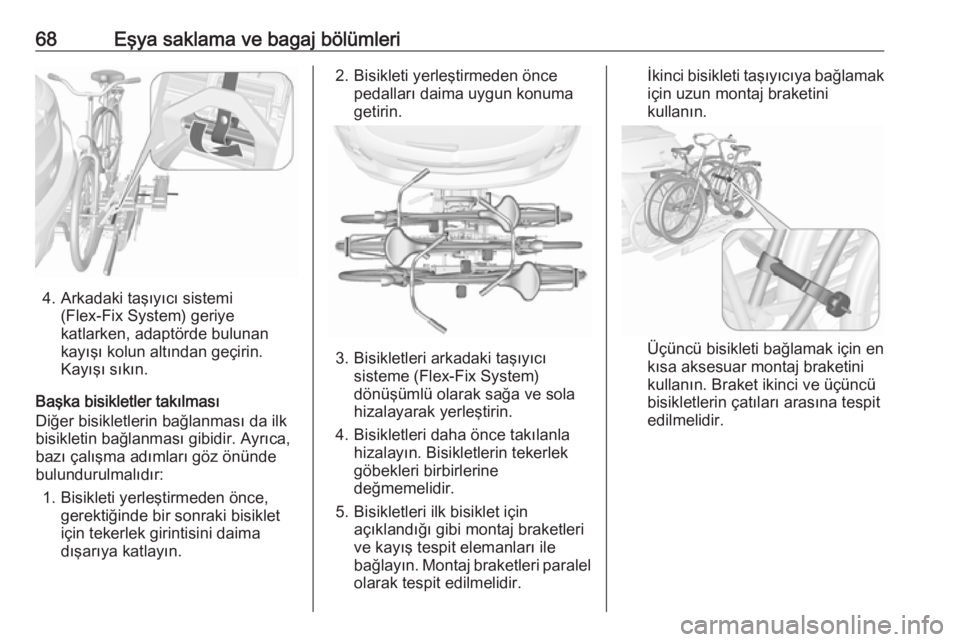

4. Arkadaki taşıyıcı sistemi(Flex-Fix System) geriye
katlarken, adaptörde bulunan
kayışı kolun altından geçirin.
Kayışı sıkın.
Başka bisikletler takılması
Diğer bisikletlerin bağlanması da ilk
bisikletin bağlanması gibidir. Ayrıca, bazı çalışma adımları göz önünde
bulundurulmalıdır:
1. Bisikleti yerleştirmeden önce, gerektiğinde bir sonraki bisiklet
için tekerlek girintisini daima
dışarıya katlayın.
2. Bisikleti yerleştirmeden önce pedalları daima uygun konuma
getirin.
3. Bisikletleri arkadaki taşıyıcı sisteme (Flex-Fix System)
dönüşümlü olarak sağa ve sola
hizalayarak yerleÅŸtirin.
4. Bisikletleri daha önce takılanla hizalayın. Bisikletlerin tekerlek
göbekleri birbirlerine
deÄŸmemelidir.
5. Bisikletleri ilk bisiklet için açıklandığı gibi montaj braketleri
ve kayış tespit elemanları ile
bağlayın. Montaj braketleri paralel
olarak tespit edilmelidir.
İkinci bisikleti taşıyıcıya bağlamak
için uzun montaj braketini
kullanın.
Üçüncü bisikleti bağlamak için en
kısa aksesuar montaj braketini
kullanın. Braket ikinci ve üçüncü
bisikletlerin çatıları arasına tespit
edilmelidir.
