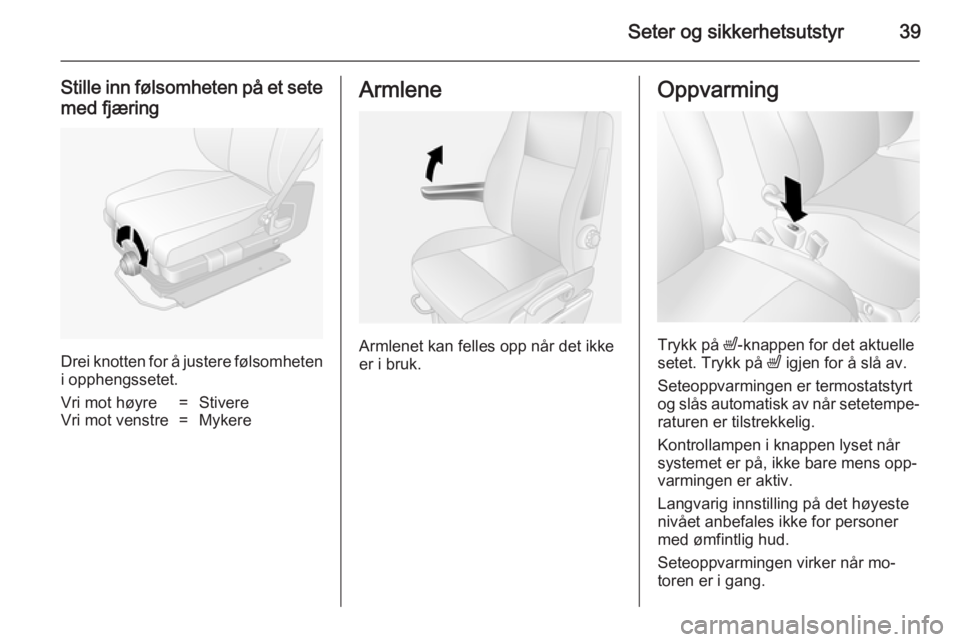

Seter og sikkerhetsutstyr39
Stille inn følsomheten på et setemed fjæring
Drei knotten for å justere følsomheten
i opphengssetet.
Vri mot høyre=StivereVri mot venstre=MykereArmlene
Armlenet kan felles opp når det ikke
er i bruk.
Oppvarming
Trykk på ß-knappen for det aktuelle
setet. Trykk på ß igjen for å slå av.
Seteoppvarmingen er termostatstyrt
og slås automatisk av når setetempe‐
raturen er tilstrekkelig.
Kontrollampen i knappen lyset når
systemet er på, ikke bare mens opp‐
varmingen er aktiv.
Langvarig innstilling på det høyeste
nivået anbefales ikke for personer
med ømfintlig hud.
Seteoppvarmingen virker når mo‐
toren er i gang.
Page 42 of 197

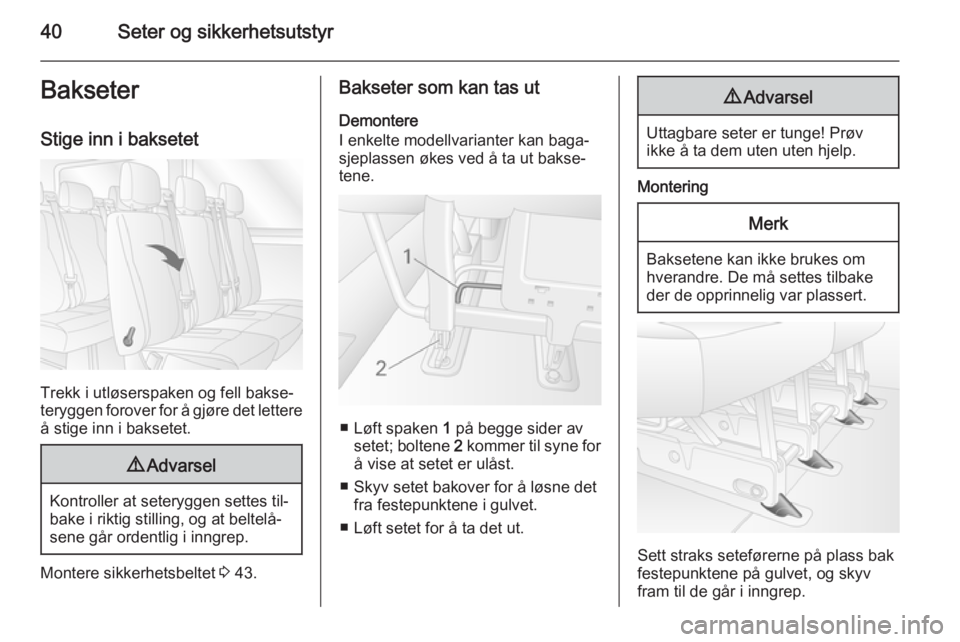

40Seter og sikkerhetsutstyrBakseterStige inn i baksetet
Trekk i utløserspaken og fell bakse‐
teryggen forover for å gjøre det lettere å stige inn i baksetet.
9 Advarsel
Kontroller at seteryggen settes til‐
bake i riktig stilling, og at beltelå‐
sene går ordentlig i inngrep.
Montere sikkerhetsbeltet 3 43.
Bakseter som kan tas ut
Demontere
I enkelte modellvarianter kan baga‐
sjeplassen økes ved å ta ut bakse‐
tene.
■ Løft spaken 1 på begge sider av
setet; boltene 2 kommer til syne for
å vise at setet er ulåst.
■ Skyv setet bakover for å løsne det fra festepunktene i gulvet.
■ Løft setet for å ta det ut.
9 Advarsel
Uttagbare seter er tunge! Prøv
ikke å ta dem uten uten hjelp.
Montering
Merk
Baksetene kan ikke brukes om
hverandre. De må settes tilbake
der de opprinnelig var plassert.
Sett straks seteførerne på plass bak
festepunktene på gulvet, og skyv
fram til de går i inngrep.
Page 43 of 197

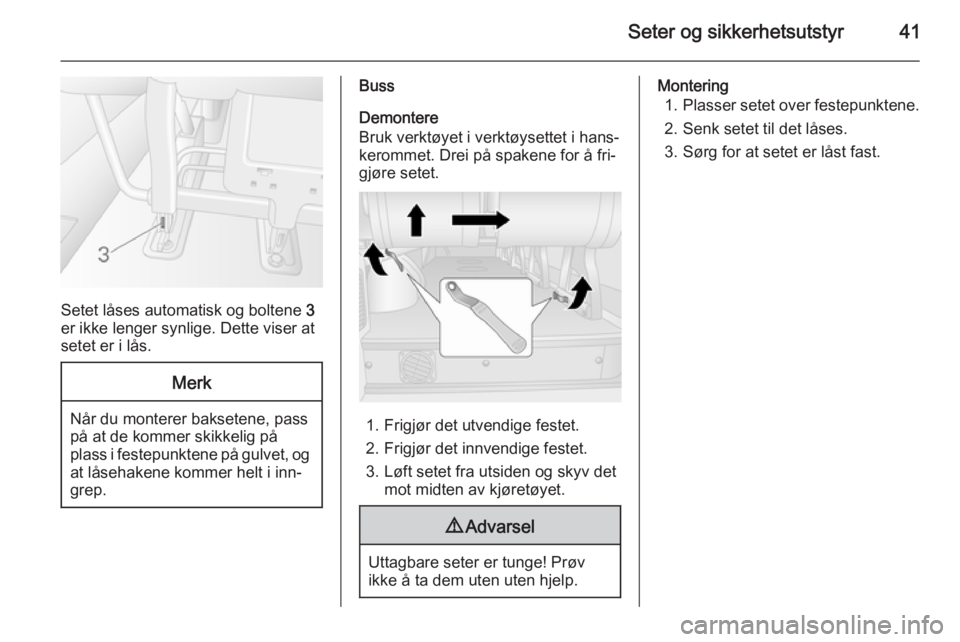

Seter og sikkerhetsutstyr41
Setet låses automatisk og boltene 3
er ikke lenger synlige. Dette viser at
setet er i lås.
Merk
Når du monterer baksetene, pass
på at de kommer skikkelig på
plass i festepunktene på gulvet, og at låsehakene kommer helt i inn‐
grep.
Buss
Demontere
Bruk verktøyet i verktøysettet i hans‐
kerommet. Drei på spakene for å fri‐
gjøre setet.
1. Frigjør det utvendige festet.
2. Frigjør det innvendige festet.
3. Løft setet fra utsiden og skyv det mot midten av kjøretøyet.
9 Advarsel
Uttagbare seter er tunge! Prøv
ikke å ta dem uten uten hjelp.
Montering
1. Plasser setet over festepunktene.
2. Senk setet til det låses.
3. Sørg for at setet er låst fast.
Page 44 of 197

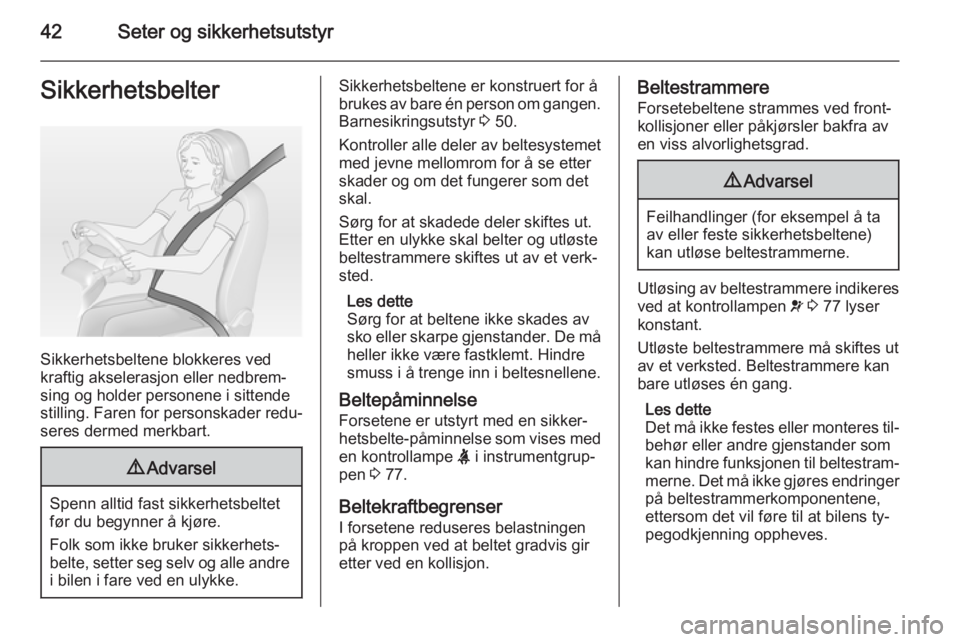

42Seter og sikkerhetsutstyrSikkerhetsbelter
Sikkerhetsbeltene blokkeres ved
kraftig akselerasjon eller nedbrem‐
sing og holder personene i sittende stilling. Faren for personskader redu‐
seres dermed merkbart.
9 Advarsel
Spenn alltid fast sikkerhetsbeltet
før du begynner å kjøre.
Folk som ikke bruker sikkerhets‐
belte, setter seg selv og alle andre i bilen i fare ved en ulykke.
Sikkerhetsbeltene er konstruert for å
brukes av bare én person om gangen. Barnesikringsutstyr 3 50.
Kontroller alle deler av beltesystemet
med jevne mellomrom for å se etter
skader og om det fungerer som det
skal.
Sørg for at skadede deler skiftes ut.
Etter en ulykke skal belter og utløste
beltestrammere skiftes ut av et verk‐
sted.
Les dette
Sørg for at beltene ikke skades av
sko eller skarpe gjenstander. De må heller ikke være fastklemt. Hindre
smuss i å trenge inn i beltesnellene.
Beltepåminnelse Forsetene er utstyrt med en sikker‐
hetsbelte-påminnelse som vises med
en kontrollampe X i instrumentgrup‐
pen 3 77.
Beltekraftbegrenser
I forsetene reduseres belastningen
på kroppen ved at beltet gradvis gir
etter ved en kollisjon.Beltestrammere
Forsetebeltene strammes ved front‐
kollisjoner eller påkjørsler bakfra av
en viss alvorlighetsgrad.9 Advarsel
Feilhandlinger (for eksempel å ta
av eller feste sikkerhetsbeltene) kan utløse beltestrammerne.
Utløsing av beltestrammere indikeres
ved at kontrollampen v 3 77 lyser
konstant.
Utløste beltestrammere må skiftes ut
av et verksted. Beltestrammere kan
bare utløses én gang.
Les dette
Det må ikke festes eller monteres til‐ behør eller andre gjenstander som
kan hindre funksjonen til beltestram‐
merne. Det må ikke gjøres endringer på beltestrammerkomponentene,
ettersom det vil føre til at bilens ty‐
pegodkjenning oppheves.
Page 45 of 197

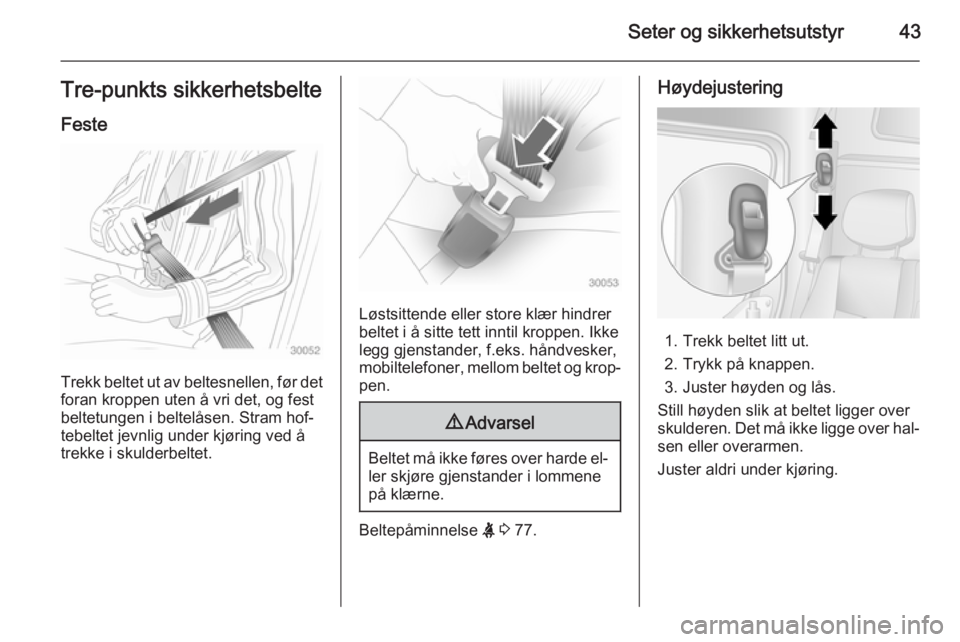

Seter og sikkerhetsutstyr43Tre-punkts sikkerhetsbelteFeste
Trekk beltet ut av beltesnellen, før detforan kroppen uten å vri det, og fest
beltetungen i beltelåsen. Stram hof‐
tebeltet jevnlig under kjøring ved å trekke i skulderbeltet.
Løstsittende eller store klær hindrer
beltet i å sitte tett inntil kroppen. Ikke
legg gjenstander, f.eks. håndvesker,
mobiltelefoner, mellom beltet og krop‐
pen.
9 Advarsel
Beltet må ikke føres over harde el‐
ler skjøre gjenstander i lommene
på klærne.
Beltepåminnelse X 3 77.
Høydejustering
1. Trekk beltet litt ut.
2. Trykk på knappen.
3. Juster høyden og lås.
Still høyden slik at beltet ligger over
skulderen. Det må ikke ligge over hal‐
sen eller overarmen.
Juster aldri under kjøring.
Page 46 of 197

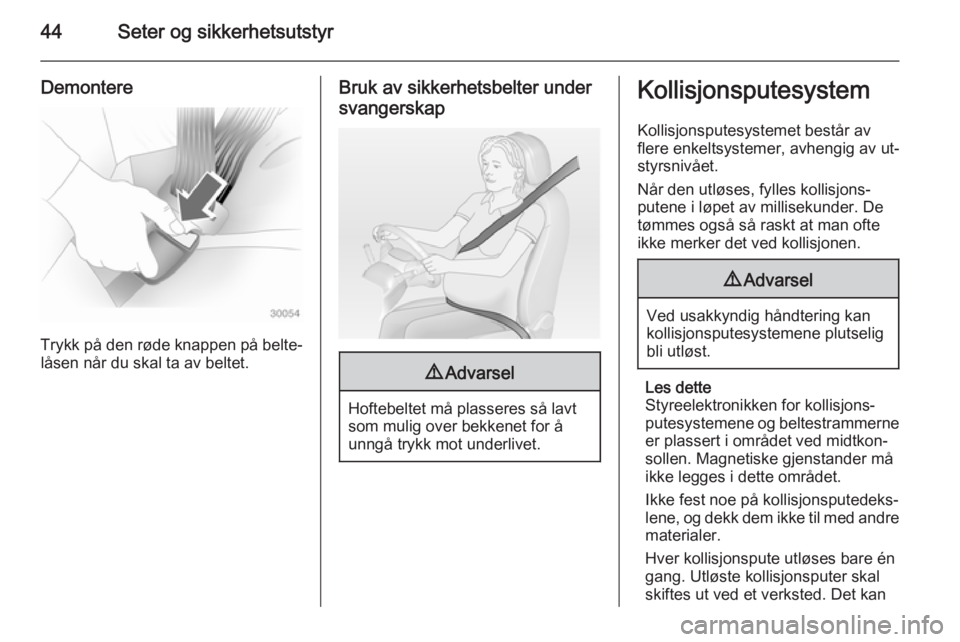

44Seter og sikkerhetsutstyr
Demontere
Trykk på den røde knappen på belte‐låsen når du skal ta av beltet.
Bruk av sikkerhetsbelter under
svangerskap9 Advarsel
Hoftebeltet må plasseres så lavt
som mulig over bekkenet for å
unngå trykk mot underlivet.
Kollisjonsputesystem
Kollisjonsputesystemet består av
flere enkeltsystemer, avhengig av ut‐
styrsnivået.
Når den utløses, fylles kollisjons‐
putene i løpet av millisekunder. De
tømmes også så raskt at man ofte
ikke merker det ved kollisjonen.9 Advarsel
Ved usakkyndig håndtering kan
kollisjonsputesystemene plutselig
bli utløst.
Les dette
Styreelektronikken for kollisjons‐ putesystemene og beltestrammerne er plassert i området ved midtkon‐
sollen. Magnetiske gjenstander må ikke legges i dette området.
Ikke fest noe på kollisjonsputedeks‐
lene, og dekk dem ikke til med andre
materialer.
Hver kollisjonspute utløses bare én
gang. Utløste kollisjonsputer skal
skiftes ut ved et verksted. Det kan
Page 47 of 197

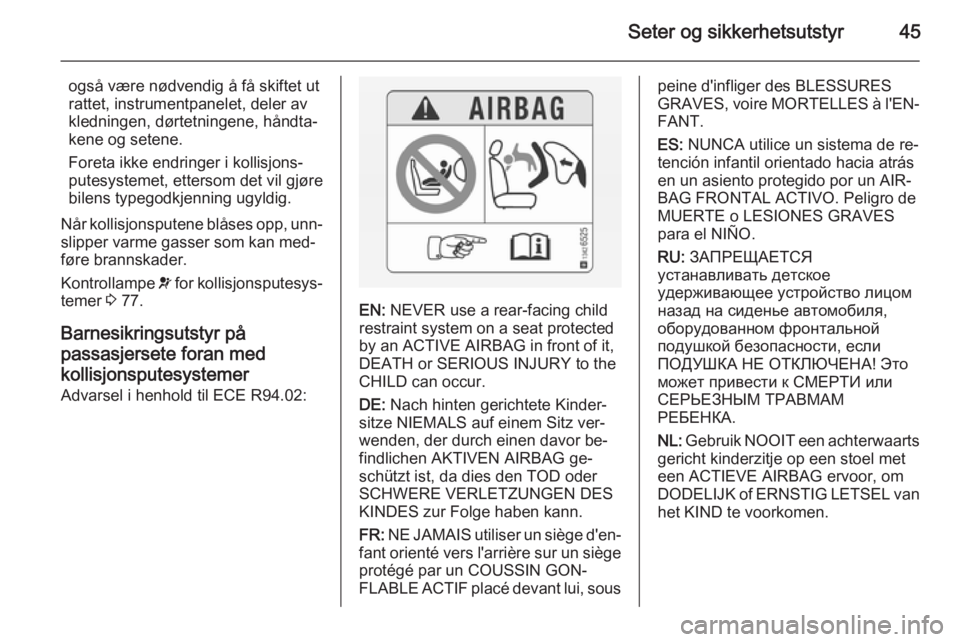

Seter og sikkerhetsutstyr45
også være nødvendig å få skiftet ut
rattet, instrumentpanelet, deler av
kledningen, dørtetningene, håndta‐
kene og setene.
Foreta ikke endringer i kollisjons‐
putesystemet, ettersom det vil gjøre
bilens typegodkjenning ugyldig.
Når kollisjonsputene blåses opp, unn‐ slipper varme gasser som kan med‐
føre brannskader.
Kontrollampe v for kollisjonsputesys‐
temer 3 77.
Barnesikringsutstyr på
passasjersete foran med
kollisjonsputesystemer
Advarsel i henhold til ECE R94.02:
EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐ wenden, der durch einen davor be‐findlichen AKTIVEN AIRBAG ge‐
schützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège protégé par un COUSSIN GON‐
FLABLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐
BAG FRONTAL ACTIVO. Peligro de
MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
Page 48 of 197

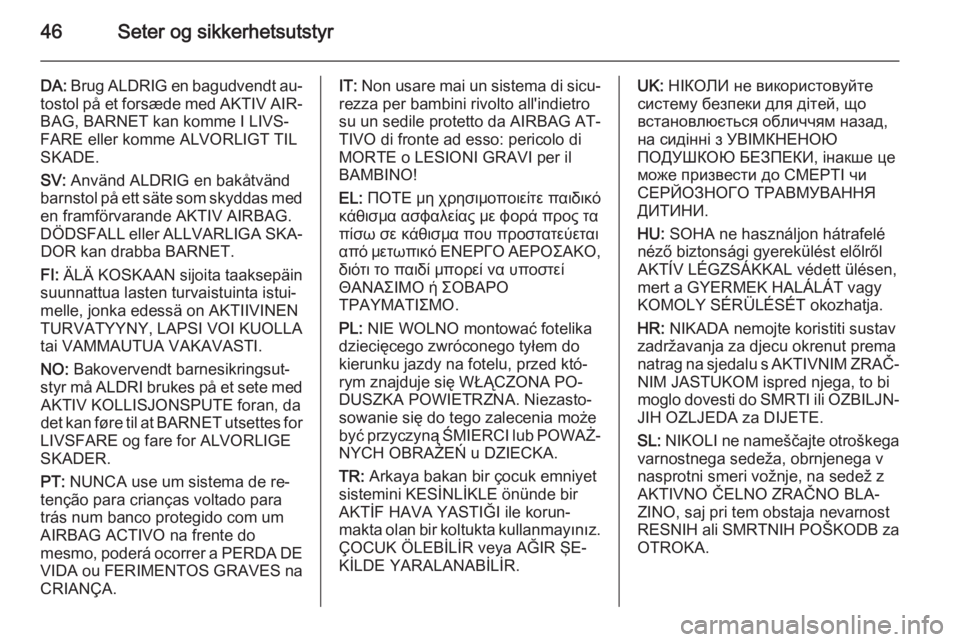

46Seter og sikkerhetsutstyr
DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐ BAG, BARNET kan komme I LIVS‐
FARE eller komme ALVORLIGT TIL
SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐ DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG AT‐
TIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed któ‐
rym znajduje się WŁĄCZONA PO‐
DUSZKA POWIETRZNA. Niezasto‐ sowanie się do tego zalecenia może
być przyczyną ŚMIERCI lub POWAŻ‐
NYCH OBRAŻEŃ u DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR ŞE‐
KİLDE YARALANABİLİR.UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO BLA‐
ZINO, saj pri tem obstaja nevarnost
RESNIH ali SMRTNIH POŠKODB za
OTROKA.
Page 49 of 197

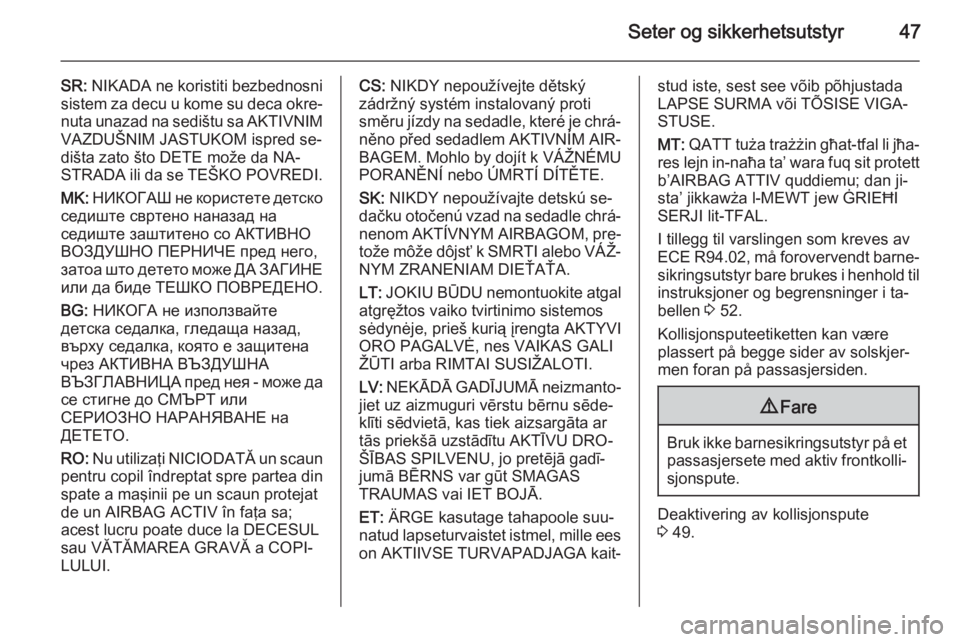

Seter og sikkerhetsutstyr47
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred se‐
dišta zato što DETE može da NA‐
STRADA ili da se TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍM AIR‐
BAGEM. Mohlo by dojít k VÁŽNÉMU
PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐
nenom AKTÍVNYM AIRBAGOM, pre‐ tože môže dôjsť k SMRTI alebo VÁŽ‐
NYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVU DRO‐ ŠĪBAS SPILVENU, jo pretējā gadī‐
jumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA kait‐stud iste, sest see võib põhjustada
LAPSE SURMA või TÕSISE VIGA‐
STUSE.
MT: QATT tuża trażżin għat-tfal li jħa‐
res lejn in-naħa ta’ wara fuq sit protett b’AIRBAG ATTIV quddiemu; dan ji‐
sta’ jikkawża l-MEWT jew ĠRIEĦI
SERJI lit-TFAL.
I tillegg til varslingen som kreves av
ECE R94.02, må forovervendt barne‐
sikringsutstyr bare brukes i henhold til
instruksjoner og begrensninger i ta‐
bellen 3 52.
Kollisjonsputeetiketten kan være
plassert på begge sider av solskjer‐
men foran på passasjersiden.9 Fare
Bruk ikke barnesikringsutstyr på et
passasjersete med aktiv frontkolli‐ sjonspute.
Deaktivering av kollisjonspute
3 49.
Page 50 of 197
48Seter og sikkerhetsutstyrFrontkollisjonsputerFrontkollisjonsputesystemet bestårav én kollisjonspute i rattet og én i in‐ strumentpanelet på passasjersiden.
Seteryggen er da merket AIRBAG.
I tillegg er det festet et varselmerke på
siden av instrumentpanelet, som er
synlig når passasjerdøren foran er
åpnet.
Frontkollisjonsputesystemet utløses
ved sidekollisjoner av en viss styrke.
Tenningen må være slått på.
De oppblåste kollisjonsputene fanger
opp støtet og reduserer dermed faren
for skader på overkroppen og hodet
til personene i forsetene merkbart.9 Advarsel
Optimal beskyttelse gis bare med
korrekte seteposisjoner 3 35.
Hold området hvor kollisjonsputen blåses opp fritt for hindringer.
Fest sikkerhetsbeltet riktig og vær
sikker på at det klikker i lås. Bare
da vil kollisjonsputen kunne be‐
skytte deg.
Sidekollisjonsputer
Sidekollisjonsputesystemet består av
en kollisjonspute i hver av forseteryg‐ gene. Seteryggen er da merket
AIRBAG .
Sidekollisjonsputesystemet utløses
ved sidekollisjoner av en viss styrke.
Tenningen må være slått på.
De oppblåste kollisjonsputene fanger opp støtet og reduserer dermed faren
for skader på overkroppen og hofte‐
partiet i sidekollisjoner merkbart.
