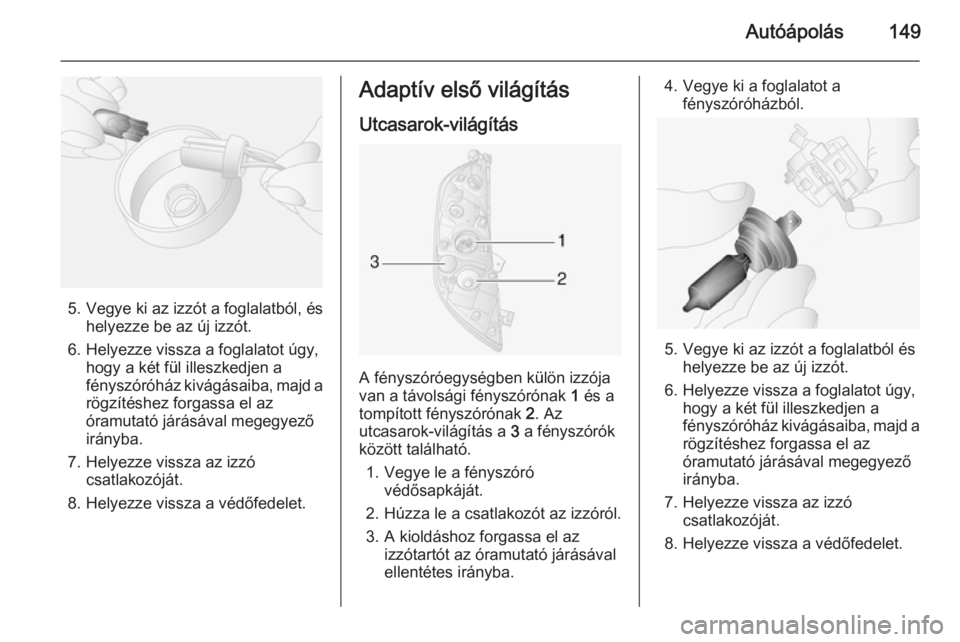

Autóápolás149
5. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Helyezze vissza az izzó csatlakozóját.
8. Helyezze vissza a védőfedelet.
Adaptív első világítás
Utcasarok-világítás
A fényszóróegységben külön izzója
van a távolsági fényszórónak 1 és a
tompított fényszórónak 2. Az
utcasarok-világítás a 3 a fényszórók
között található.
1. Vegye le a fényszóró védősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. A kioldáshoz forgassa el az izzótartót az óramutató járásával
ellentétes irányba.
4. Vegye ki a foglalatot a fényszóróházból.
5. Vegye ki az izzót a foglalatból éshelyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Helyezze vissza az izzó csatlakozóját.
8. Helyezze vissza a védőfedelet.

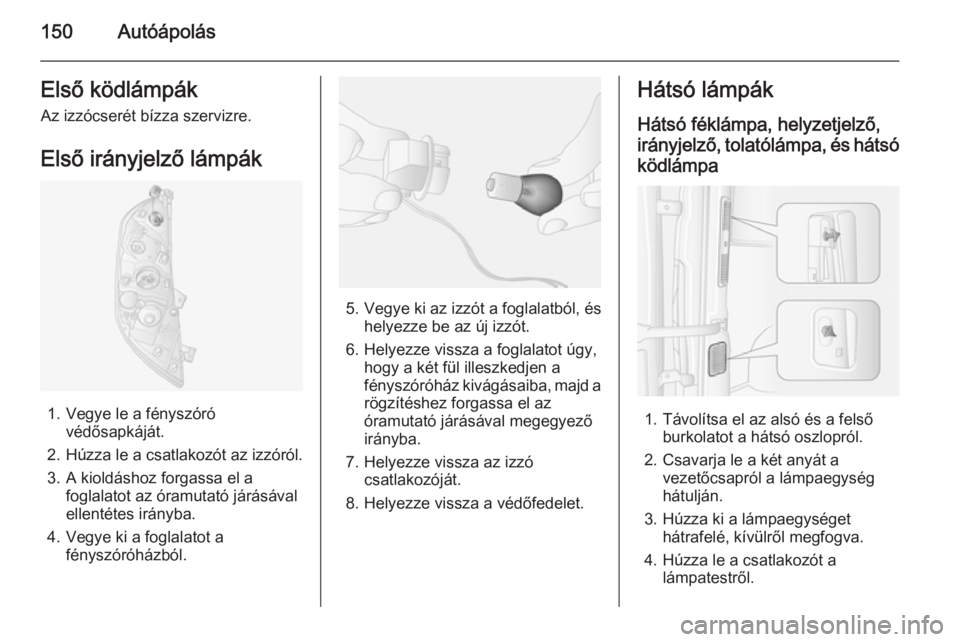

150AutóápolásElső ködlámpákAz izzócserét bízza szervizre.
Első irányjelző lámpák
1. Vegye le a fényszóró védősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba.
4. Vegye ki a foglalatot a fényszóróházból.
5. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Helyezze vissza az izzó csatlakozóját.
8. Helyezze vissza a védőfedelet.
Hátsó lámpák
Hátsó féklámpa, helyzetjelző, irányjelző, tolatólámpa, és hátsó
ködlámpa
1. Távolítsa el az alsó és a felső burkolatot a hátsó oszlopról.
2. Csavarja le a két anyát a vezetőcsapról a lámpaegység
hátulján.
3. Húzza ki a lámpaegységet hátrafelé, kívülről megfogva.
4. Húzza le a csatlakozót a lámpatestről.

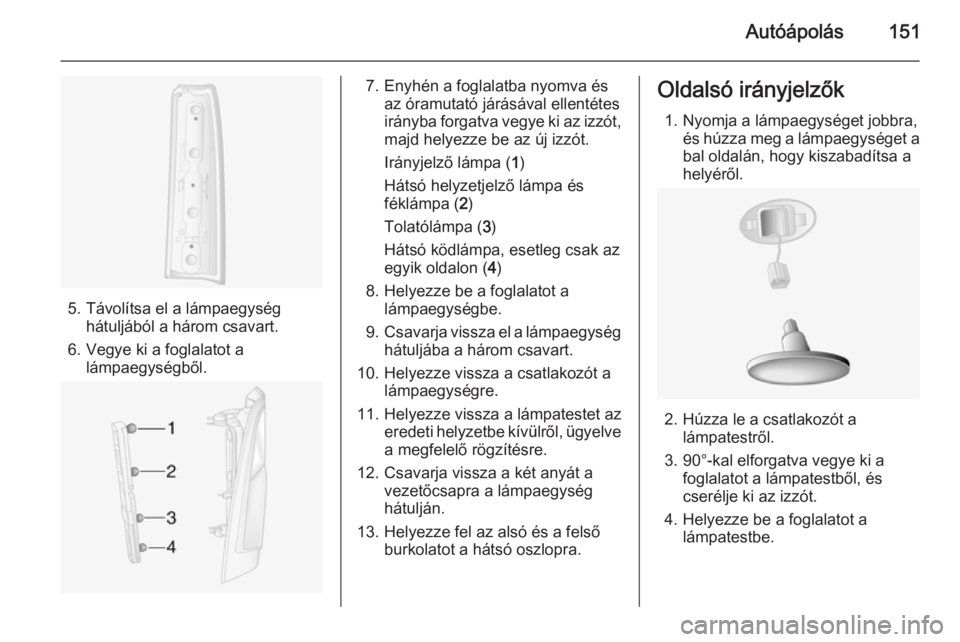

Autóápolás151
5. Távolítsa el a lámpaegységhátuljából a három csavart.
6. Vegye ki a foglalatot a lámpaegységből.
7. Enyhén a foglalatba nyomva és az óramutató járásával ellentétesirányba forgatva vegye ki az izzót, majd helyezze be az új izzót.
Irányjelző lámpa ( 1)
Hátsó helyzetjelző lámpa és
féklámpa ( 2)
Tolatólámpa ( 3)
Hátsó ködlámpa, esetleg csak az
egyik oldalon ( 4)
8. Helyezze be a foglalatot a lámpaegységbe.
9. Csavarja vissza el a lámpaegység
hátuljába a három csavart.
10. Helyezze vissza a csatlakozót a lámpaegységre.
11. Helyezze vissza a lámpatestet az eredeti helyzetbe kívülről, ügyelvea megfelelő rögzítésre.
12. Csavarja vissza a két anyát a vezetőcsapra a lámpaegység
hátulján.
13. Helyezze fel az alsó és a felső burkolatot a hátsó oszlopra.Oldalsó irányjelzők
1. Nyomja a lámpaegységet jobbra, és húzza meg a lámpaegységet abal oldalán, hogy kiszabadítsa ahelyéről.
2. Húzza le a csatlakozót a lámpatestről.
3. 90°-kal elforgatva vegye ki a foglalatot a lámpatestből, és
cserélje ki az izzót.
4. Helyezze be a foglalatot a lámpatestbe.

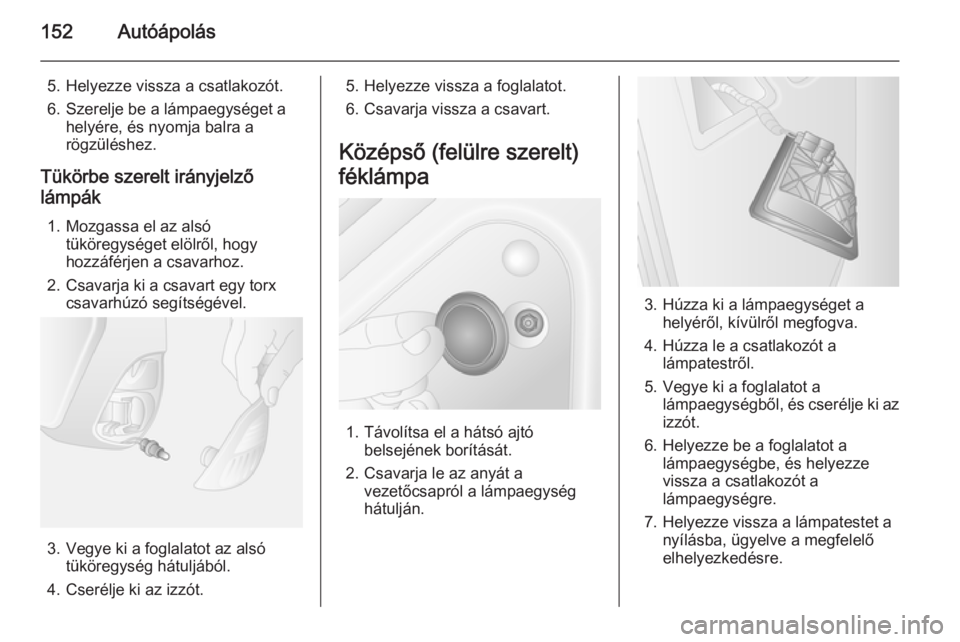

152Autóápolás
5. Helyezze vissza a csatlakozót.
6. Szerelje be a lámpaegységet a helyére, és nyomja balra a
rögzüléshez.
Tükörbe szerelt irányjelző
lámpák
1. Mozgassa el az alsó tüköregységet elölről, hogyhozzáférjen a csavarhoz.
2. Csavarja ki a csavart egy torx csavarhúzó segítségével.
3. Vegye ki a foglalatot az alsó
tüköregység hátuljából.
4. Cserélje ki az izzót.
5. Helyezze vissza a foglalatot.
6. Csavarja vissza a csavart.
Középső (felülre szerelt)
féklámpa
1. Távolítsa el a hátsó ajtó belsejének borítását.
2. Csavarja le az anyát a vezetőcsapról a lámpaegység
hátulján.
3. Húzza ki a lámpaegységet a helyéről, kívülről megfogva.
4. Húzza le a csatlakozót a lámpatestről.
5. Vegye ki a foglalatot a lámpaegységből, és cserélje ki az
izzót.
6. Helyezze be a foglalatot a lámpaegységbe, és helyezze
vissza a csatlakozót a
lámpaegységre.
7. Helyezze vissza a lámpatestet a nyílásba, ügyelve a megfelelő
elhelyezkedésre.

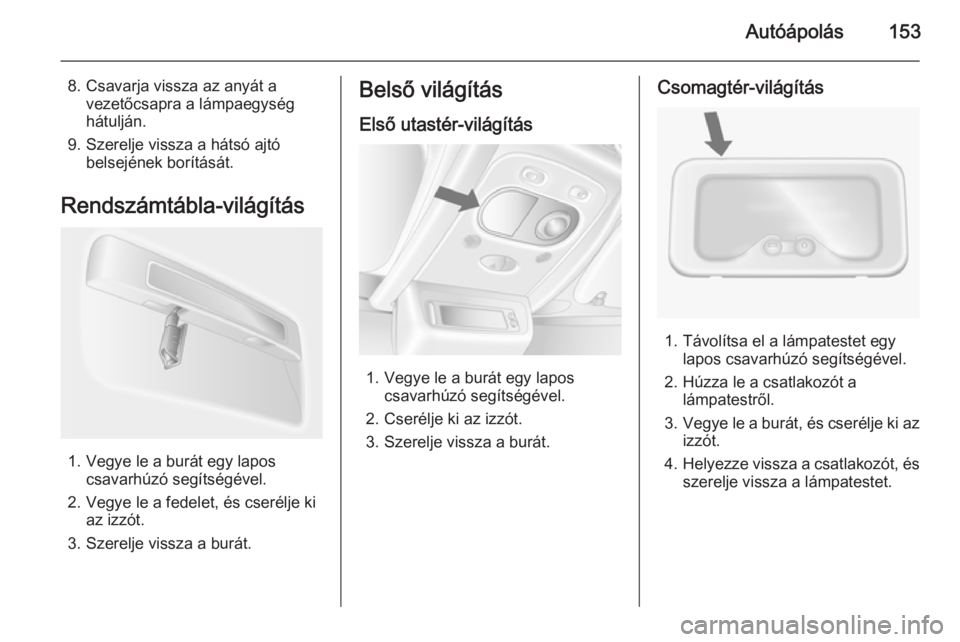

Autóápolás153
8. Csavarja vissza az anyát avezetőcsapra a lámpaegység
hátulján.
9. Szerelje vissza a hátsó ajtó belsejének borítását.
Rendszámtábla-világítás
1. Vegye le a burát egy lapos csavarhúzó segítségével.
2. Vegye le a fedelet, és cserélje ki az izzót.
3. Szerelje vissza a burát.
Belső világítás
Első utastér-világítás
1. Vegye le a burát egy lapos csavarhúzó segítségével.
2. Cserélje ki az izzót.
3. Szerelje vissza a burát.
Csomagtér-világítás
1. Távolítsa el a lámpatestet egy lapos csavarhúzó segítségével.
2. Húzza le a csatlakozót a lámpatestről.
3. Vegye le a burát, és cserélje ki az
izzót.
4. Helyezze vissza a csatlakozót, és
szerelje vissza a lámpatestet.

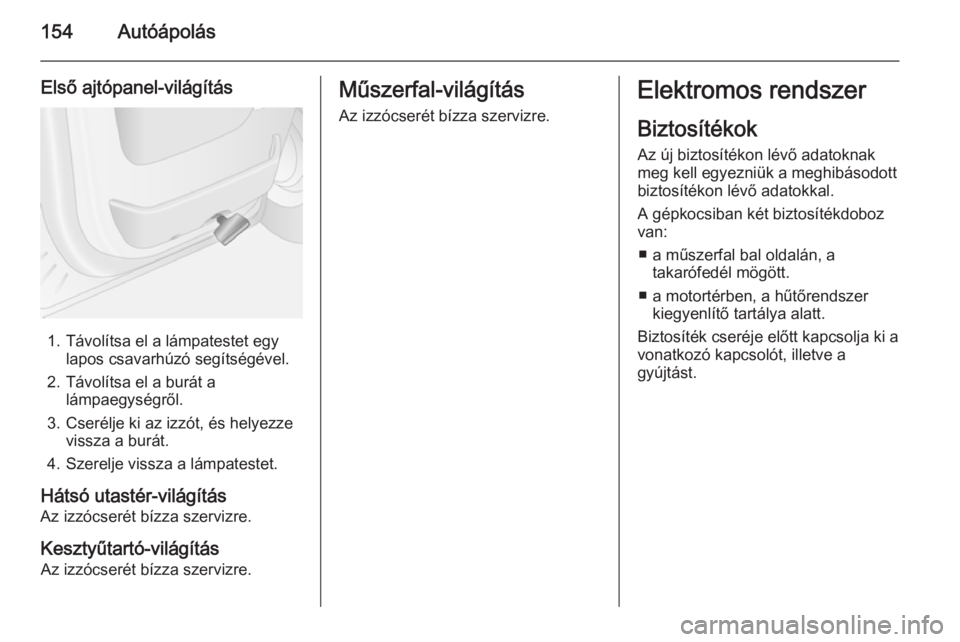

154Autóápolás
Első ajtópanel-világítás
1. Távolítsa el a lámpatestet egylapos csavarhúzó segítségével.
2. Távolítsa el a burát a lámpaegységről.
3. Cserélje ki az izzót, és helyezze vissza a burát.
4. Szerelje vissza a lámpatestet.
Hátsó utastér-világítás
Az izzócserét bízza szervizre.
Kesztyűtartó-világításAz izzócserét bízza szervizre.
Műszerfal-világítás
Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
■ a műszerfal bal oldalán, a takarófedél mögött.
■ a motortérben, a hűtőrendszer kiegyenlítő tartálya alatt.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.

Autóápolás155

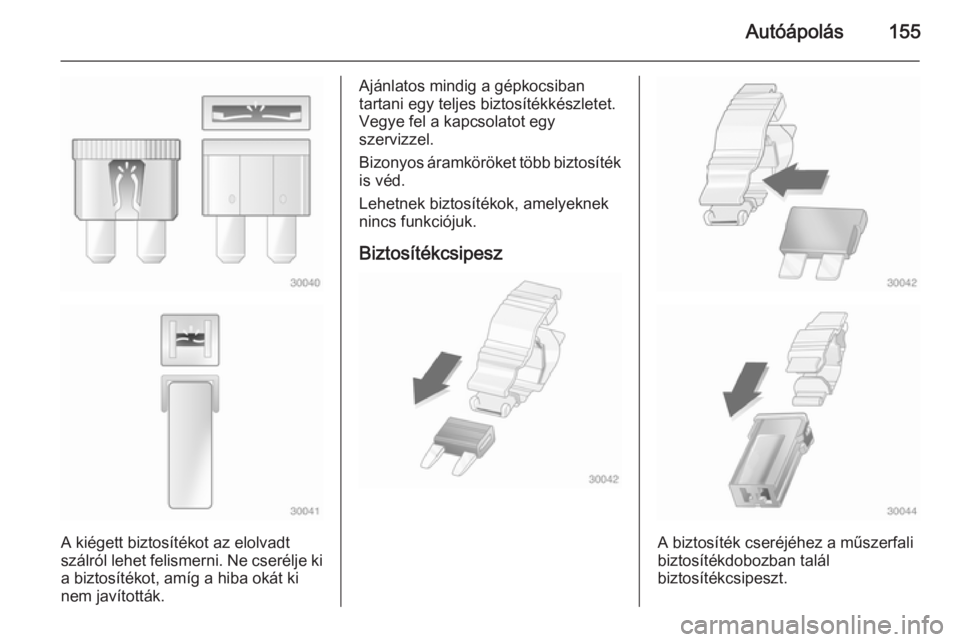

A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Ajánlatos mindig a gépkocsiban
tartani egy teljes biztosítékkészletet. Vegye fel a kapcsolatot egy
szervizzel.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz
A biztosíték cseréjéhez a műszerfali
biztosítékdobozban talál
biztosítékcsipeszt.

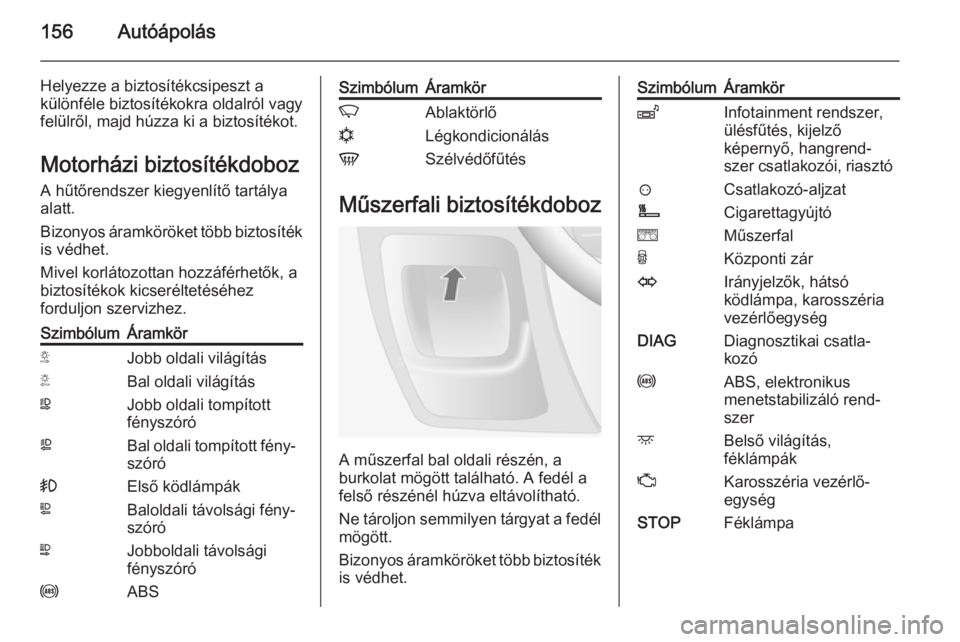

156Autóápolás
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A hűtőrendszer kiegyenlítő tartálya
alatt.
Bizonyos áramköröket több biztosíték
is védhet.
Mivel korlátozottan hozzáférhetők, a
biztosítékok kicseréltetéséhez
forduljon szervizhez.SzimbólumÁramkörSJobb oldali világításTBal oldali világításWJobb oldali tompított
fényszóróaBal oldali tompított fény‐
szóró>Első ködlámpákLBaloldali távolsági fény‐
szóróNJobboldali távolsági
fényszóróuABSSzimbólumÁramkörKAblaktörlőnLégkondicionálásVSzélvédőfűtés
Műszerfali biztosítékdoboz
A műszerfal bal oldali részén, a
burkolat mögött található. A fedél a
felső részénél húzva eltávolítható.
Ne tároljon semmilyen tárgyat a fedél mögött.
Bizonyos áramköröket több biztosíték
is védhet.
SzimbólumÁramkörZInfotainment rendszer,
ülésfűtés, kijelző
képernyő, hangrend‐
szer csatlakozói, riasztó?Csatlakozó-aljzatÌCigarettagyújtóeMűszerfalUKözponti zárOIrányjelzők, hátsó
ködlámpa, karosszéria
vezérlőegységDIAGDiagnosztikai csatla‐
kozóuABS, elektronikus
menetstabilizáló rend‐
szerdBelső világítás,
féklámpákZKarosszéria vezérlő‐
egységSTOPFéklámpa

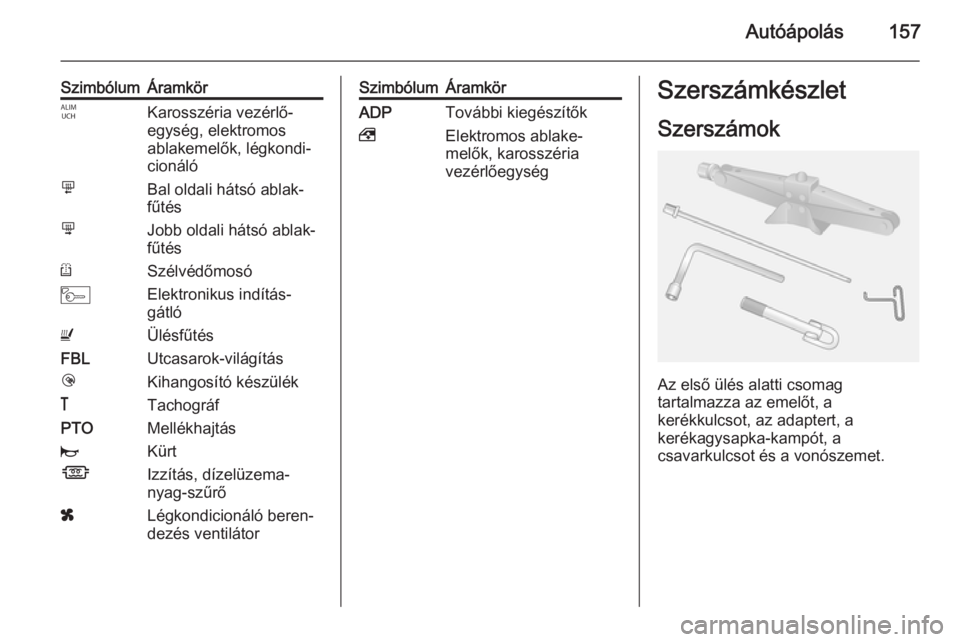

Autóápolás157
SzimbólumÁramkörIKarosszéria vezérlő‐
egység, elektromos
ablakemelők, légkondi‐
cionálómBal oldali hátsó ablak‐
fűtésnJobb oldali hátsó ablak‐
fűtésRSzélvédőmosóMElektronikus indítás‐
gátlóUÜlésfűtésFBLUtcasarok-világításlKihangosító készülék&TachográfPTOMellékhajtásjKürtÍIzzítás, dízelüzema‐
nyag-szűrőxLégkondicionáló beren‐
dezés ventilátorSzimbólumÁramkörADPTovábbi kiegészítők,Elektromos ablake‐
melők, karosszéria
vezérlőegységSzerszámkészlet
Szerszámok
Az első ülés alatti csomag
tartalmazza az emelőt, a
kerékkulcsot, az adaptert, a
kerékagysapka-kampót, a
csavarkulcsot és a vonószemet.

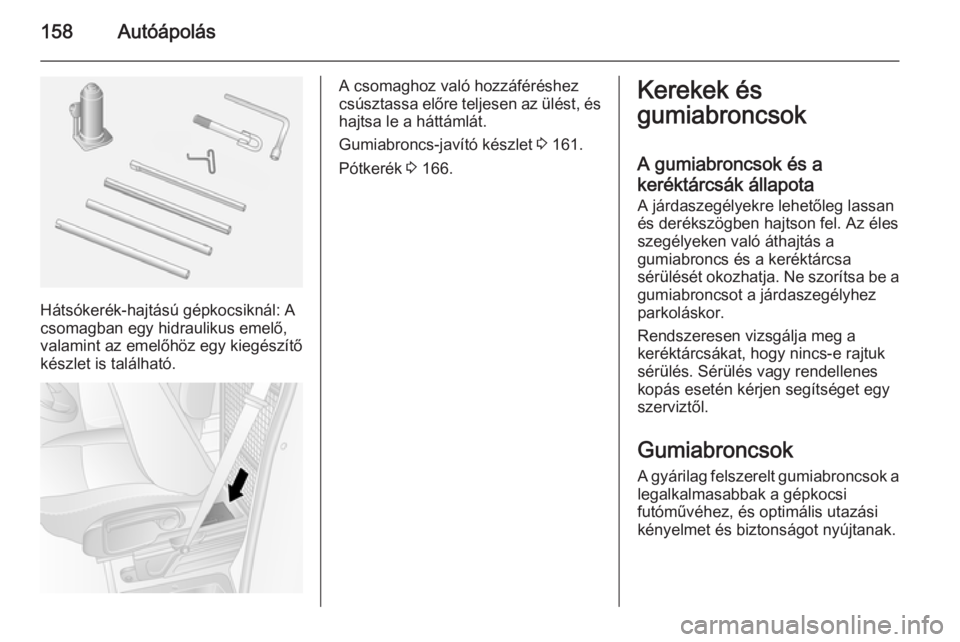

158Autóápolás
Hátsókerék-hajtású gépkocsiknál: A
csomagban egy hidraulikus emelő,
valamint az emelőhöz egy kiegészítő
készlet is található.
A csomaghoz való hozzáféréshez
csúsztassa előre teljesen az ülést, és
hajtsa le a háttámlát.
Gumiabroncs-javító készlet 3 161.
Pótkerék 3 166.Kerekek és
gumiabroncsok
A gumiabroncsok és a
keréktárcsák állapota
A járdaszegélyekre lehetőleg lassan és derékszögben hajtson fel. Az élesszegélyeken való áthajtás a
gumiabroncs és a keréktárcsa
sérülését okozhatja. Ne szorítsa be a
gumiabroncsot a járdaszegélyhez
parkoláskor.
Rendszeresen vizsgálja meg a
keréktárcsákat, hogy nincs-e rajtuk
sérülés. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Gumiabroncsok
A gyárilag felszerelt gumiabroncsok a legalkalmasabbak a gépkocsi
futóművéhez, és optimális utazási
kényelmet és biztonságot nyújtanak.
