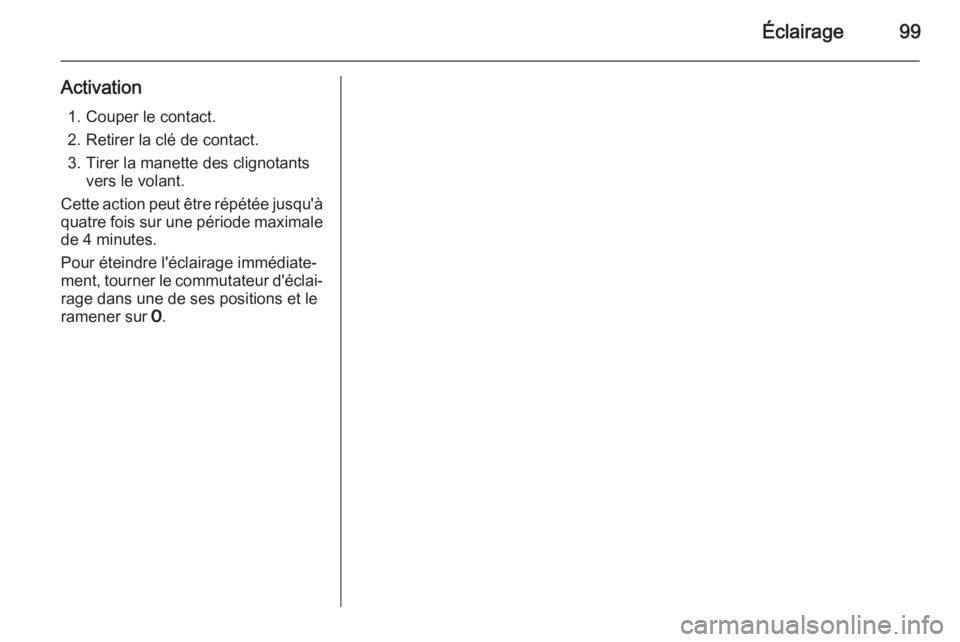

Éclairage99
Activation1. Couper le contact.2. Retirer la clé de contact.
3. Tirer la manette des clignotants vers le volant.
Cette action peut être répétée jusqu'à
quatre fois sur une période maximale de 4 minutes.
Pour éteindre l'éclairage immédiate‐
ment, tourner le commutateur d'éclai‐
rage dans une de ses positions et le
ramener sur 7.

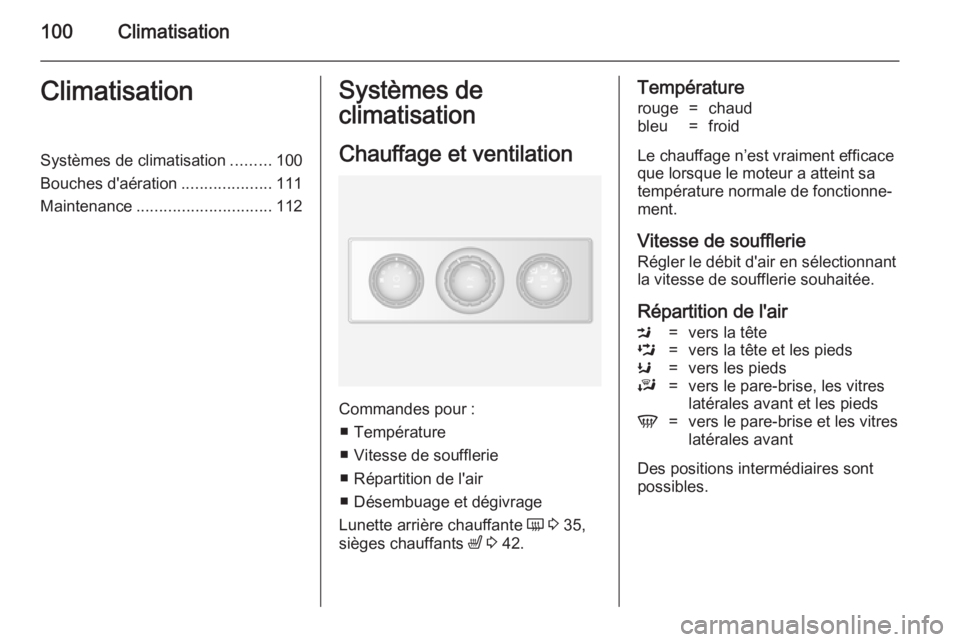

100ClimatisationClimatisationSystèmes de climatisation.........100
Bouches d'aération ....................111
Maintenance .............................. 112Systèmes de
climatisation
Chauffage et ventilation
Commandes pour : ■ Température
■ Vitesse de soufflerie
■ Répartition de l'air
■ Désembuage et dégivrage
Lunette arrière chauffante Ü 3 35,
sièges chauffants ß 3 42.
Températurerouge=chaudbleu=froid
Le chauffage n’est vraiment efficace
que lorsque le moteur a atteint sa
température normale de fonctionne‐
ment.
Vitesse de soufflerie
Régler le débit d'air en sélectionnant
la vitesse de soufflerie souhaitée.
Répartition de l'air
M=vers la têteL=vers la tête et les piedsK=vers les piedsJ=vers le pare-brise, les vitres
latérales avant et les piedsV=vers le pare-brise et les vitres
latérales avant
Des positions intermédiaires sont
possibles.

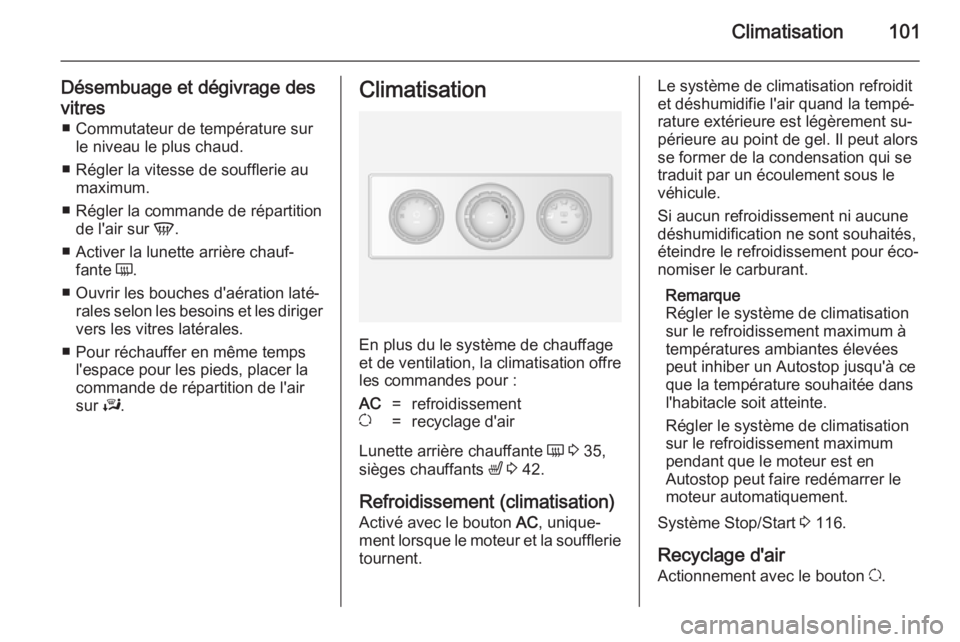

Climatisation101
Désembuage et dégivrage des
vitres ■ Commutateur de température sur le niveau le plus chaud.
■ Régler la vitesse de soufflerie au maximum.
■ Régler la commande de répartition de l'air sur V.
■ Activer la lunette arrière chauf‐ fante Ü.
■ Ouvrir les bouches d'aération laté‐ rales selon les besoins et les diriger
vers les vitres latérales.
■ Pour réchauffer en même temps l'espace pour les pieds, placer la
commande de répartition de l'air
sur J.Climatisation
En plus du le système de chauffage
et de ventilation, la climatisation offre les commandes pour :
AC=refroidissementu=recyclage d'air
Lunette arrière chauffante Ü 3 35,
sièges chauffants ß 3 42.
Refroidissement (climatisation) Activé avec le bouton AC, unique‐
ment lorsque le moteur et la soufflerie
tournent.
Le système de climatisation refroidit et déshumidifie l'air quand la tempé‐
rature extérieure est légèrement su‐
périeure au point de gel. Il peut alors
se former de la condensation qui se
traduit par un écoulement sous le
véhicule.
Si aucun refroidissement ni aucune
déshumidification ne sont souhaités,
éteindre le refroidissement pour éco‐
nomiser le carburant.
Remarque
Régler le système de climatisation
sur le refroidissement maximum à
températures ambiantes élevées
peut inhiber un Autostop jusqu'à ce
que la température souhaitée dans
l'habitacle soit atteinte.
Régler le système de climatisation
sur le refroidissement maximum
pendant que le moteur est en
Autostop peut faire redémarrer le
moteur automatiquement.
Système Stop/Start 3 116.
Recyclage d'air
Actionnement avec le bouton u.

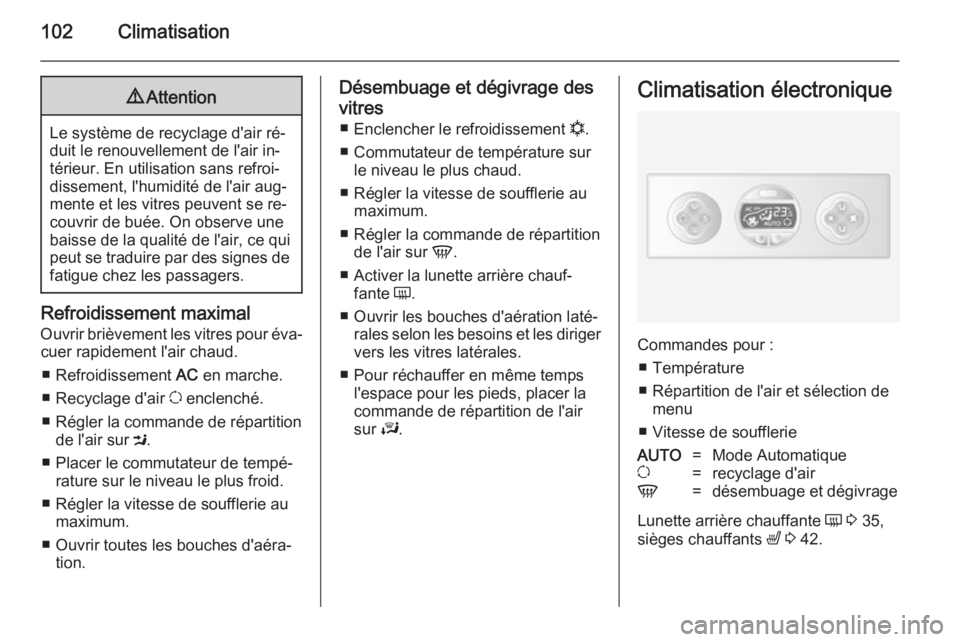

102Climatisation9Attention
Le système de recyclage d'air ré‐
duit le renouvellement de l'air in‐
térieur. En utilisation sans refroi‐
dissement, l'humidité de l'air aug‐
mente et les vitres peuvent se re‐
couvrir de buée. On observe une
baisse de la qualité de l'air, ce qui
peut se traduire par des signes de fatigue chez les passagers.
Refroidissement maximal
Ouvrir brièvement les vitres pour éva‐ cuer rapidement l'air chaud.
■ Refroidissement AC en marche.
■ Recyclage d'air u enclenché.
■ Régler la commande de répartition de l'air sur M.
■ Placer le commutateur de tempé‐ rature sur le niveau le plus froid.
■ Régler la vitesse de soufflerie au maximum.
■ Ouvrir toutes les bouches d'aéra‐ tion.
Désembuage et dégivrage des
vitres ■ Enclencher le refroidissement n.
■ Commutateur de température sur le niveau le plus chaud.
■ Régler la vitesse de soufflerie au maximum.
■ Régler la commande de répartition de l'air sur V.
■ Activer la lunette arrière chauf‐ fante Ü.
■ Ouvrir les bouches d'aération laté‐ rales selon les besoins et les dirigervers les vitres latérales.
■ Pour réchauffer en même temps l'espace pour les pieds, placer la
commande de répartition de l'air
sur J.Climatisation électronique
Commandes pour :
■ Température
■ Répartition de l'air et sélection de menu
■ Vitesse de soufflerie
AUTO=Mode Automatiqueu=recyclage d'airV=désembuage et dégivrage
Lunette arrière chauffante Ü 3 35,
sièges chauffants ß 3 42.

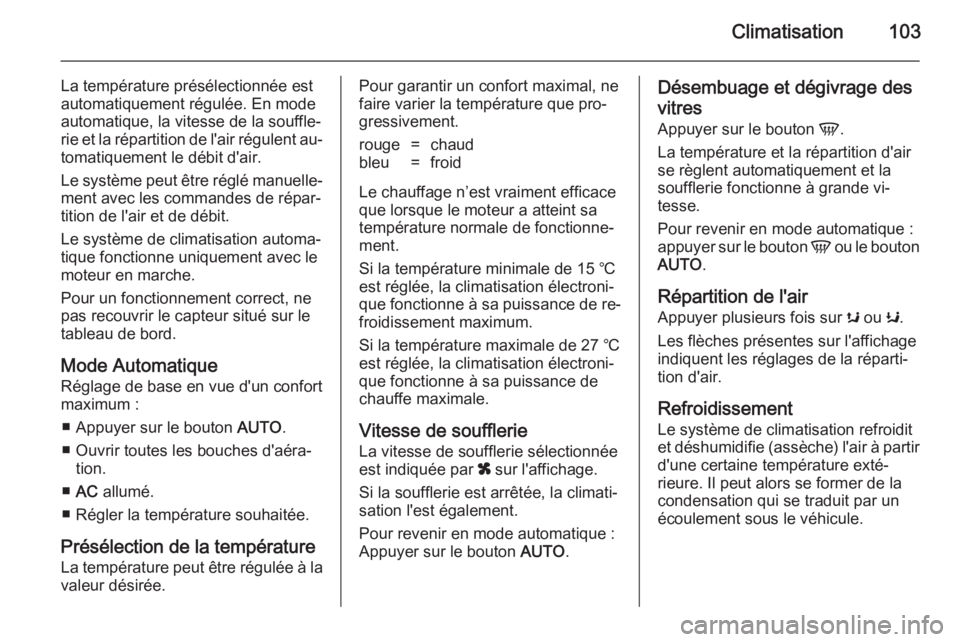

Climatisation103
La température présélectionnée est
automatiquement régulée. En mode
automatique, la vitesse de la souffle‐
rie et la répartition de l'air régulent au‐
tomatiquement le débit d'air.
Le système peut être réglé manuelle‐ ment avec les commandes de répar‐
tition de l'air et de débit.
Le système de climatisation automa‐
tique fonctionne uniquement avec le
moteur en marche.
Pour un fonctionnement correct, ne
pas recouvrir le capteur situé sur le
tableau de bord.
Mode Automatique Réglage de base en vue d'un confort
maximum :
■ Appuyer sur le bouton AUTO.
■ Ouvrir toutes les bouches d'aéra‐ tion.
■ AC allumé.
■ Régler la température souhaitée.
Présélection de la température
La température peut être régulée à la valeur désirée.Pour garantir un confort maximal, nefaire varier la température que pro‐
gressivement.rouge=chaudbleu=froid
Le chauffage n’est vraiment efficace que lorsque le moteur a atteint sa
température normale de fonctionne‐
ment.
Si la température minimale de 15 ℃
est réglée, la climatisation électroni‐ que fonctionne à sa puissance de re‐ froidissement maximum.
Si la température maximale de 27 ℃
est réglée, la climatisation électroni‐ que fonctionne à sa puissance de
chauffe maximale.
Vitesse de soufflerie La vitesse de soufflerie sélectionnée
est indiquée par x sur l'affichage.
Si la soufflerie est arrêtée, la climati‐
sation l'est également.
Pour revenir en mode automatique :
Appuyer sur le bouton AUTO.
Désembuage et dégivrage des
vitres Appuyer sur le bouton V.
La température et la répartition d'air se règlent automatiquement et la
soufflerie fonctionne à grande vi‐
tesse.
Pour revenir en mode automatique :
appuyer sur le bouton V ou le bouton
AUTO .
Répartition de l'air
Appuyer plusieurs fois sur s ou K.
Les flèches présentes sur l'affichage
indiquent les réglages de la réparti‐
tion d'air.
Refroidissement
Le système de climatisation refroidit
et déshumidifie (assèche) l'air à partir d'une certaine température exté‐
rieure. Il peut alors se former de la
condensation qui se traduit par un écoulement sous le véhicule.

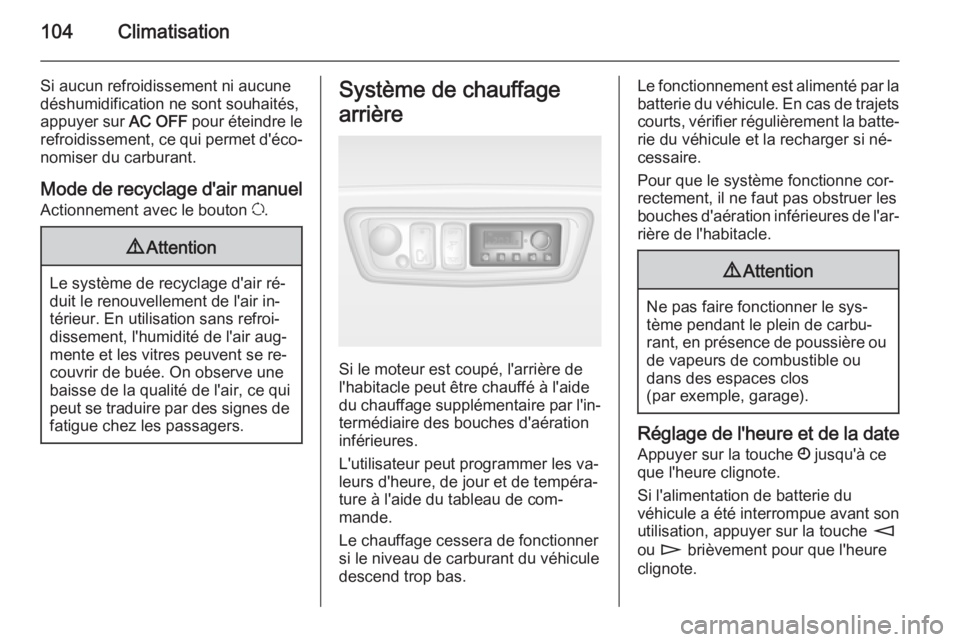

104Climatisation
Si aucun refroidissement ni aucune
déshumidification ne sont souhaités,
appuyer sur AC OFF pour éteindre le
refroidissement, ce qui permet d'éco‐
nomiser du carburant.
Mode de recyclage d'air manuel
Actionnement avec le bouton u.9 Attention
Le système de recyclage d'air ré‐
duit le renouvellement de l'air in‐
térieur. En utilisation sans refroi‐
dissement, l'humidité de l'air aug‐
mente et les vitres peuvent se re‐
couvrir de buée. On observe une
baisse de la qualité de l'air, ce qui
peut se traduire par des signes de fatigue chez les passagers.
Système de chauffage
arrière
Si le moteur est coupé, l'arrière de
l'habitacle peut être chauffé à l'aide
du chauffage supplémentaire par l'in‐
termédiaire des bouches d'aération
inférieures.
L'utilisateur peut programmer les va‐ leurs d'heure, de jour et de tempéra‐
ture à l'aide du tableau de com‐
mande.
Le chauffage cessera de fonctionner
si le niveau de carburant du véhicule
descend trop bas.
Le fonctionnement est alimenté par la batterie du véhicule. En cas de trajets courts, vérifier régulièrement la batte‐
rie du véhicule et la recharger si né‐
cessaire.
Pour que le système fonctionne cor‐
rectement, il ne faut pas obstruer les
bouches d'aération inférieures de l'ar‐ rière de l'habitacle.9 Attention
Ne pas faire fonctionner le sys‐
tème pendant le plein de carbu‐
rant, en présence de poussière ou de vapeurs de combustible ou
dans des espaces clos
(par exemple, garage).
Réglage de l'heure et de la date
Appuyer sur la touche Ö jusqu'à ce
que l'heure clignote.
Si l'alimentation de batterie du
véhicule a été interrompue avant son
utilisation, appuyer sur la touche m
ou n brièvement pour que l'heure
clignote.

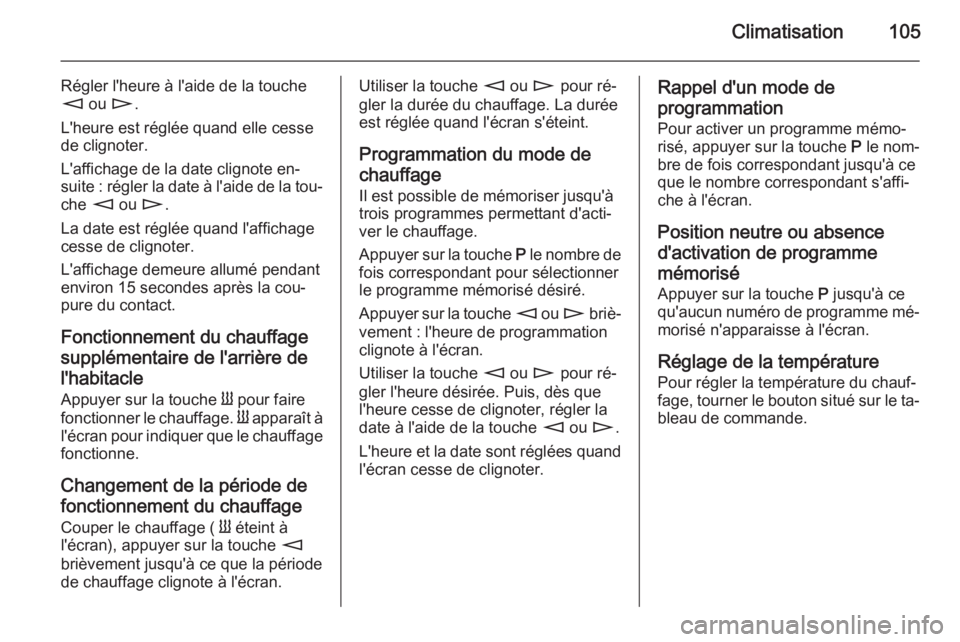

Climatisation105
Régler l'heure à l'aide de la touche
m ou n.
L'heure est réglée quand elle cesse
de clignoter.
L'affichage de la date clignote en‐
suite : régler la date à l'aide de la tou‐ che m ou n.
La date est réglée quand l'affichage
cesse de clignoter.
L'affichage demeure allumé pendant
environ 15 secondes après la cou‐
pure du contact.
Fonctionnement du chauffage
supplémentaire de l'arrière de
l'habitacle
Appuyer sur la touche Y pour faire
fonctionner le chauffage. Y apparaît à
l'écran pour indiquer que le chauffage
fonctionne.
Changement de la période de
fonctionnement du chauffage Couper le chauffage ( Y éteint à
l'écran), appuyer sur la touche m
brièvement jusqu'à ce que la période
de chauffage clignote à l'écran.Utiliser la touche m ou n pour ré‐
gler la durée du chauffage. La durée
est réglée quand l'écran s'éteint.
Programmation du mode de
chauffage
Il est possible de mémoriser jusqu'à
trois programmes permettant d'acti‐
ver le chauffage.
Appuyer sur la touche P le nombre de
fois correspondant pour sélectionner
le programme mémorisé désiré.
Appuyer sur la touche m ou n briè‐
vement : l'heure de programmation
clignote à l'écran.
Utiliser la touche m ou n pour ré‐
gler l'heure désirée. Puis, dès que l'heure cesse de clignoter, régler la
date à l'aide de la touche m ou n.
L'heure et la date sont réglées quand
l'écran cesse de clignoter.Rappel d'un mode de
programmation
Pour activer un programme mémo‐
risé, appuyer sur la touche P le nom‐
bre de fois correspondant jusqu'à ce que le nombre correspondant s'affi‐
che à l'écran.
Position neutre ou absence
d'activation de programme
mémorisé Appuyer sur la touche P jusqu'à ce
qu'aucun numéro de programme mé‐
morisé n'apparaisse à l'écran.
Réglage de la température
Pour régler la température du chauf‐
fage, tourner le bouton situé sur le ta‐ bleau de commande.

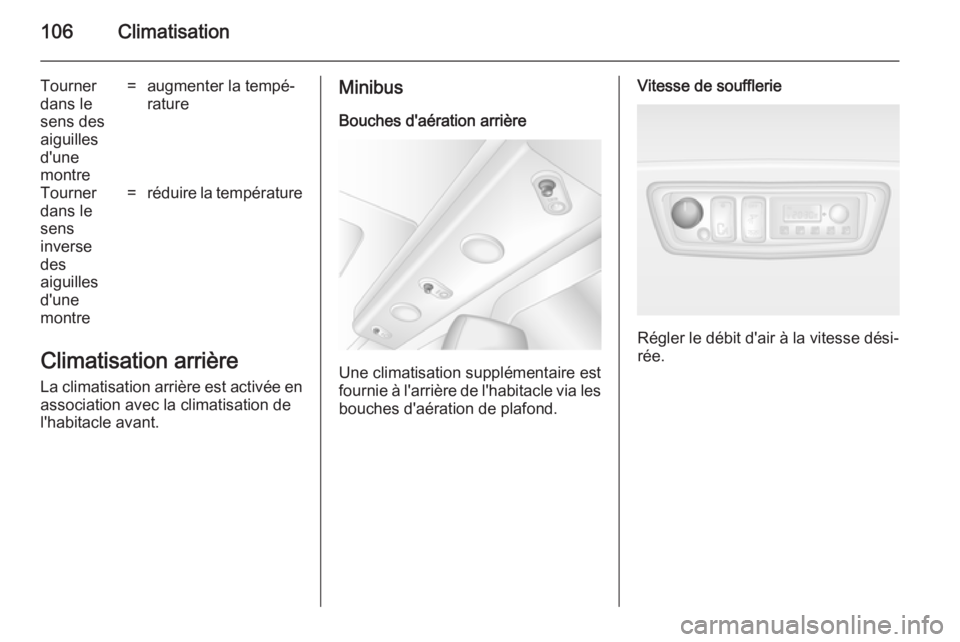

106Climatisation
Tourner
dans le
sens des
aiguilles
d'une
montre=augmenter la tempé‐
ratureTourner
dans le
sens
inverse
des
aiguilles
d'une
montre=réduire la température
Climatisation arrière
La climatisation arrière est activée en association avec la climatisation de
l'habitacle avant.
Minibus
Bouches d'aération arrière
Une climatisation supplémentaire est
fournie à l'arrière de l'habitacle via les bouches d'aération de plafond.
Vitesse de soufflerie
Régler le débit d'air à la vitesse dési‐
rée.

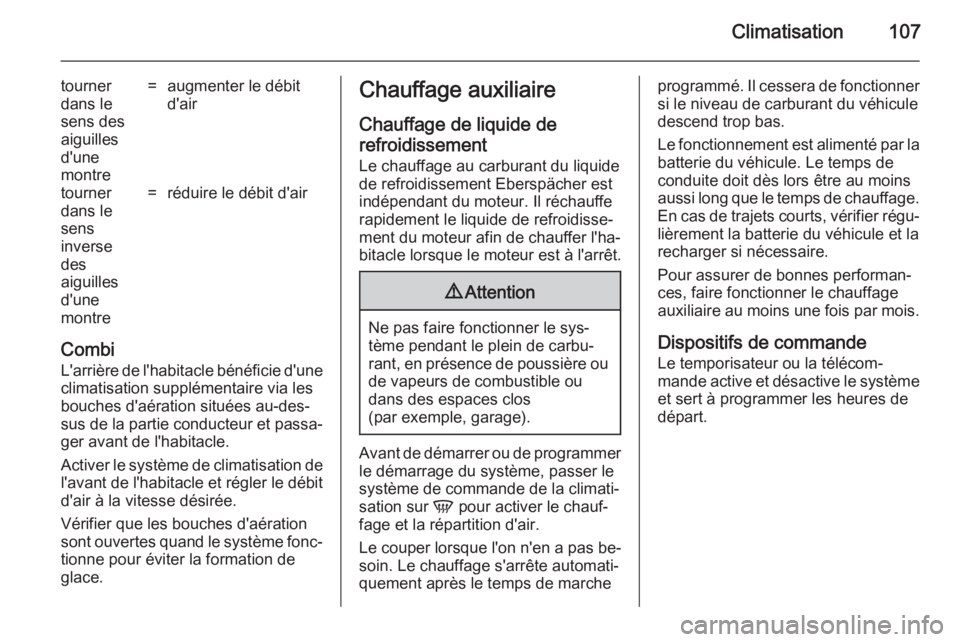

Climatisation107
tourner
dans le
sens des
aiguilles
d'une
montre=augmenter le débit
d'airtourner
dans le
sens
inverse
des
aiguilles
d'une
montre=réduire le débit d'air
Combi
L'arrière de l'habitacle bénéficie d'une
climatisation supplémentaire via les
bouches d'aération situées au-des‐
sus de la partie conducteur et passa‐ ger avant de l'habitacle.
Activer le système de climatisation de
l'avant de l'habitacle et régler le débit d'air à la vitesse désirée.
Vérifier que les bouches d'aération
sont ouvertes quand le système fonc‐
tionne pour éviter la formation de
glace.
Chauffage auxiliaire
Chauffage de liquide de
refroidissement
Le chauffage au carburant du liquide
de refroidissement Eberspächer est
indépendant du moteur. Il réchauffe
rapidement le liquide de refroidisse‐
ment du moteur afin de chauffer l'ha‐
bitacle lorsque le moteur est à l'arrêt.9 Attention
Ne pas faire fonctionner le sys‐
tème pendant le plein de carbu‐
rant, en présence de poussière ou de vapeurs de combustible ou
dans des espaces clos
(par exemple, garage).
Avant de démarrer ou de programmer
le démarrage du système, passer le
système de commande de la climati‐
sation sur V pour activer le chauf‐
fage et la répartition d'air.
Le couper lorsque l'on n'en a pas be‐ soin. Le chauffage s'arrête automati‐
quement après le temps de marche
programmé. Il cessera de fonctionner
si le niveau de carburant du véhicule
descend trop bas.
Le fonctionnement est alimenté par la batterie du véhicule. Le temps deconduite doit dès lors être au moins
aussi long que le temps de chauffage. En cas de trajets courts, vérifier régu‐ lièrement la batterie du véhicule et la
recharger si nécessaire.
Pour assurer de bonnes performan‐
ces, faire fonctionner le chauffage
auxiliaire au moins une fois par mois.
Dispositifs de commande
Le temporisateur ou la télécom‐
mande active et désactive le système et sert à programmer les heures de
départ.

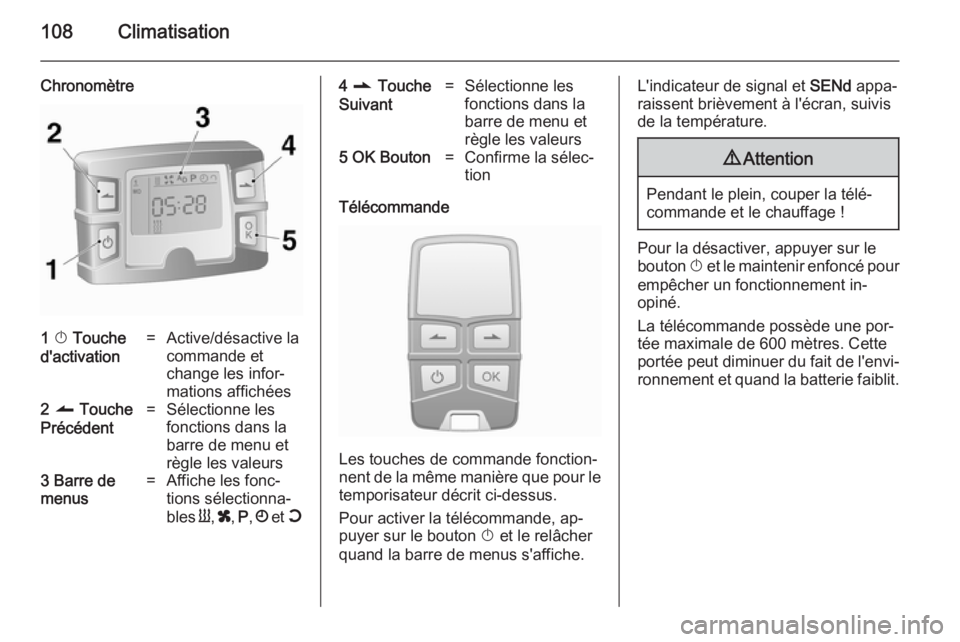

108Climatisation
Chronomètre1 X Touche
d'activation=Active/désactive la
commande et
change les infor‐
mations affichées2 q Touche
Précédent=Sélectionne les
fonctions dans la
barre de menu et
règle les valeurs3 Barre de
menus=Affiche les fonc‐
tions sélectionna‐
bles Y, x , P , Ö et Y4 r Touche
Suivant=Sélectionne les
fonctions dans la
barre de menu et
règle les valeurs5 OK Bouton=Confirme la sélec‐
tion
Télécommande
Les touches de commande fonction‐
nent de la même manière que pour le
temporisateur décrit ci-dessus.
Pour activer la télécommande, ap‐
puyer sur le bouton X et le relâcher
quand la barre de menus s'affiche.
L'indicateur de signal et SENd appa‐
raissent brièvement à l'écran, suivis
de la température.9 Attention
Pendant le plein, couper la télé‐
commande et le chauffage !
Pour la désactiver, appuyer sur le
bouton X et le maintenir enfoncé pour
empêcher un fonctionnement in‐
opiné.
La télécommande possède une por‐
tée maximale de 600 mètres. Cette
portée peut diminuer du fait de l'envi‐ ronnement et quand la batterie faiblit.
