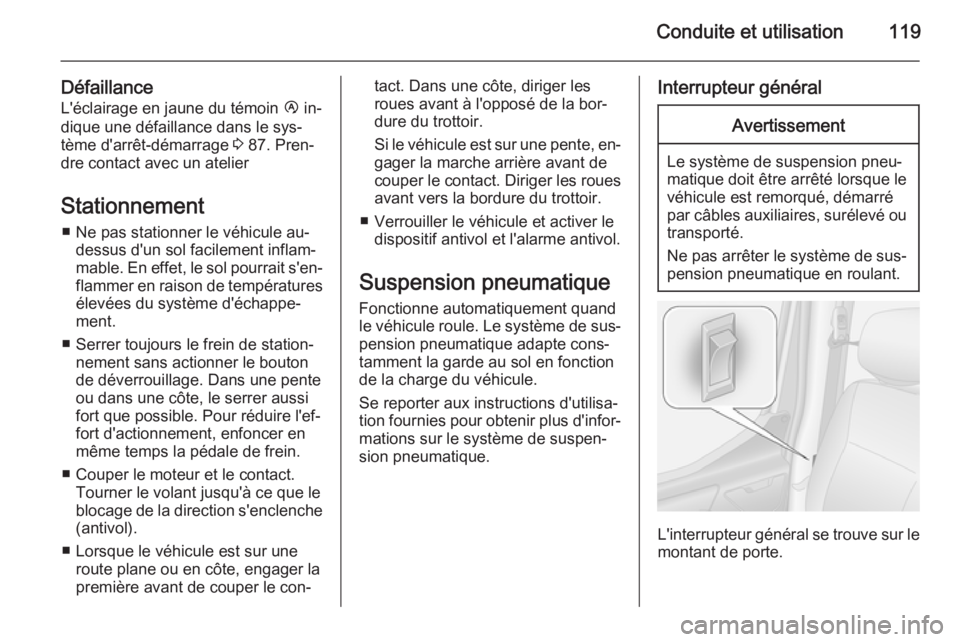

Conduite et utilisation119
DéfaillanceL'éclairage en jaune du témoin Ï in‐
dique une défaillance dans le sys‐
tème d'arrêt-démarrage 3 87. Pren‐
dre contact avec un atelier
Stationnement ■ Ne pas stationner le véhicule au- dessus d'un sol facilement inflam‐
mable. En effet, le sol pourrait s'en‐ flammer en raison de températures
élevées du système d'échappe‐
ment.
■ Serrer toujours le frein de station‐ nement sans actionner le bouton
de déverrouillage. Dans une pente ou dans une côte, le serrer aussi
fort que possible. Pour réduire l'ef‐
fort d'actionnement, enfoncer en
même temps la pédale de frein.
■ Couper le moteur et le contact. Tourner le volant jusqu'à ce que le
blocage de la direction s'enclenche (antivol).
■ Lorsque le véhicule est sur une route plane ou en côte, engager la
première avant de couper le con‐tact. Dans une côte, diriger les
roues avant à l'opposé de la bor‐
dure du trottoir.
Si le véhicule est sur une pente, en‐
gager la marche arrière avant de
couper le contact. Diriger les roues avant vers la bordure du trottoir.
■ Verrouiller le véhicule et activer le dispositif antivol et l'alarme antivol.
Suspension pneumatique Fonctionne automatiquement quand
le véhicule roule. Le système de sus‐ pension pneumatique adapte cons‐
tamment la garde au sol en fonction
de la charge du véhicule.
Se reporter aux instructions d'utilisa‐
tion fournies pour obtenir plus d'infor‐
mations sur le système de suspen‐
sion pneumatique.Interrupteur généralAvertissement
Le système de suspension pneu‐
matique doit être arrêté lorsque le
véhicule est remorqué, démarré par câbles auxiliaires, surélevé ou transporté.
Ne pas arrêter le système de sus‐ pension pneumatique en roulant.
L'interrupteur général se trouve sur lemontant de porte.

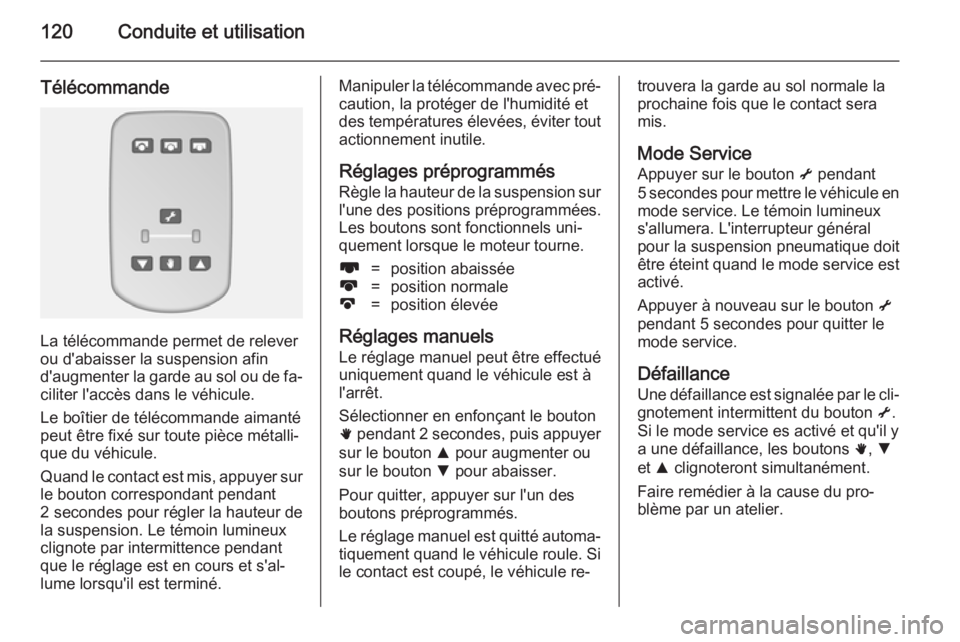

120Conduite et utilisation
Télécommande
La télécommande permet de relever
ou d'abaisser la suspension afin
d'augmenter la garde au sol ou de fa‐ ciliter l'accès dans le véhicule.
Le boîtier de télécommande aimanté peut être fixé sur toute pièce métalli‐
que du véhicule.
Quand le contact est mis, appuyer sur le bouton correspondant pendant
2 secondes pour régler la hauteur de
la suspension. Le témoin lumineux
clignote par intermittence pendant
que le réglage est en cours et s'al‐
lume lorsqu'il est terminé.
Manipuler la télécommande avec pré‐
caution, la protéger de l'humidité et
des températures élevées, éviter tout actionnement inutile.
Réglages préprogrammés
Règle la hauteur de la suspension sur l'une des positions préprogrammées.
Les boutons sont fonctionnels uni‐
quement lorsque le moteur tourne.l=position abaisséek=position normalej=position élevée
Réglages manuels
Le réglage manuel peut être effectuéuniquement quand le véhicule est à
l'arrêt.
Sélectionner en enfonçant le bouton
h pendant 2 secondes, puis appuyer
sur le bouton R pour augmenter ou
sur le bouton S pour abaisser.
Pour quitter, appuyer sur l'un des
boutons préprogrammés.
Le réglage manuel est quitté automa‐
tiquement quand le véhicule roule. Si
le contact est coupé, le véhicule re‐
trouvera la garde au sol normale la prochaine fois que le contact sera
mis.
Mode Service
Appuyer sur le bouton i pendant
5 secondes pour mettre le véhicule en
mode service. Le témoin lumineux
s'allumera. L'interrupteur général
pour la suspension pneumatique doit
être éteint quand le mode service est activé.
Appuyer à nouveau sur le bouton i
pendant 5 secondes pour quitter le
mode service.
Défaillance
Une défaillance est signalée par le cli‐ gnotement intermittent du bouton i.
Si le mode service es activé et qu'il y
a une défaillance, les boutons h, S
et R clignoteront simultanément.
Faire remédier à la cause du pro‐
blème par un atelier.

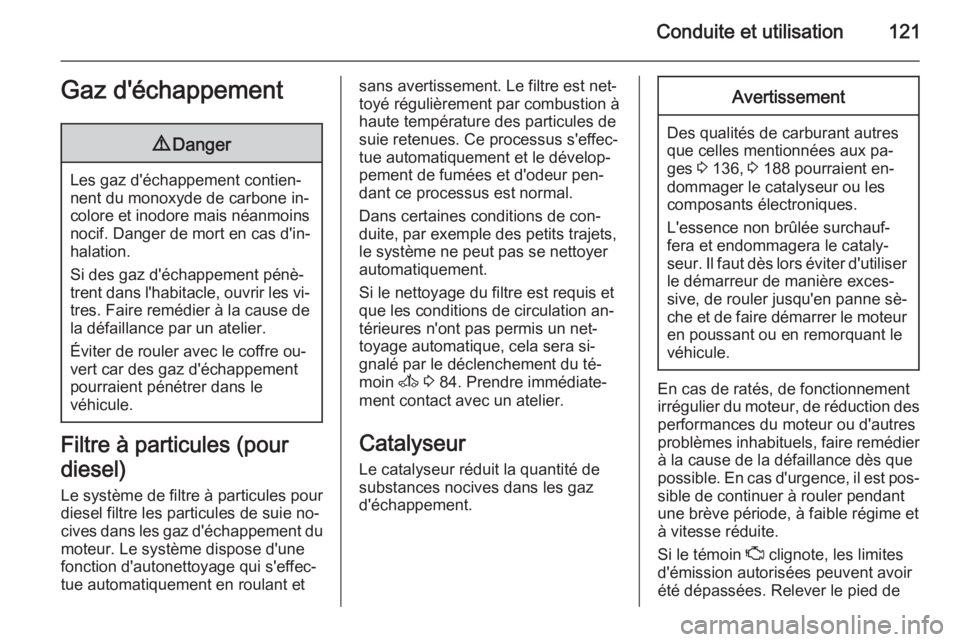

Conduite et utilisation121Gaz d'échappement9Danger
Les gaz d'échappement contien‐
nent du monoxyde de carbone in‐
colore et inodore mais néanmoins nocif. Danger de mort en cas d'in‐
halation.
Si des gaz d'échappement pénè‐ trent dans l'habitacle, ouvrir les vi‐
tres. Faire remédier à la cause de
la défaillance par un atelier.
Éviter de rouler avec le coffre ou‐
vert car des gaz d'échappement
pourraient pénétrer dans le
véhicule.
Filtre à particules (pour
diesel) Le système de filtre à particules pour
diesel filtre les particules de suie no‐
cives dans les gaz d'échappement du
moteur. Le système dispose d'une
fonction d'autonettoyage qui s'effec‐
tue automatiquement en roulant et
sans avertissement. Le filtre est net‐
toyé régulièrement par combustion à
haute température des particules de suie retenues. Ce processus s'effec‐
tue automatiquement et le dévelop‐
pement de fumées et d'odeur pen‐
dant ce processus est normal.
Dans certaines conditions de con‐
duite, par exemple des petits trajets,
le système ne peut pas se nettoyer
automatiquement.
Si le nettoyage du filtre est requis et
que les conditions de circulation an‐
térieures n'ont pas permis un net‐
toyage automatique, cela sera si‐ gnalé par le déclenchement du té‐
moin A 3 84. Prendre immédiate‐
ment contact avec un atelier.
Catalyseur Le catalyseur réduit la quantité de
substances nocives dans les gaz
d'échappement.Avertissement
Des qualités de carburant autres
que celles mentionnées aux pa‐
ges 3 136, 3 188 pourraient en‐
dommager le catalyseur ou les
composants électroniques.
L'essence non brûlée surchauf‐
fera et endommagera le cataly‐
seur. Il faut dès lors éviter d'utiliser le démarreur de manière exces‐
sive, de rouler jusqu'en panne sè‐
che et de faire démarrer le moteur
en poussant ou en remorquant le
véhicule.
En cas de ratés, de fonctionnement
irrégulier du moteur, de réduction des
performances du moteur ou d'autres
problèmes inhabituels, faire remédier à la cause de la défaillance dès que
possible. En cas d'urgence, il est pos‐
sible de continuer à rouler pendant
une brève période, à faible régime et
à vitesse réduite.
Si le témoin Z clignote, les limites
d'émission autorisées peuvent avoir
été dépassées. Relever le pied de

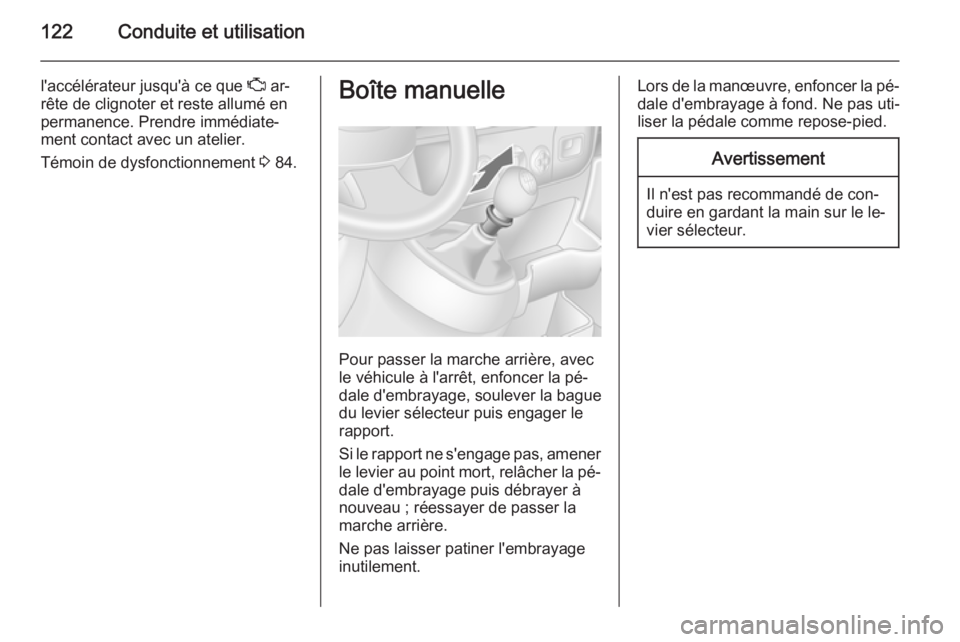

122Conduite et utilisation
l'accélérateur jusqu'à ce que Z ar‐
rête de clignoter et reste allumé en permanence. Prendre immédiate‐
ment contact avec un atelier.
Témoin de dysfonctionnement 3 84.Boîte manuelle
Pour passer la marche arrière, avec
le véhicule à l'arrêt, enfoncer la pé‐ dale d'embrayage, soulever la baguedu levier sélecteur puis engager le
rapport.
Si le rapport ne s'engage pas, amener le levier au point mort, relâcher la pé‐ dale d'embrayage puis débrayer à
nouveau ; réessayer de passer la
marche arrière.
Ne pas laisser patiner l'embrayage
inutilement.
Lors de la manœuvre, enfoncer la pé‐
dale d'embrayage à fond. Ne pas uti‐
liser la pédale comme repose-pied.Avertissement
Il n'est pas recommandé de con‐
duire en gardant la main sur le le‐
vier sélecteur.

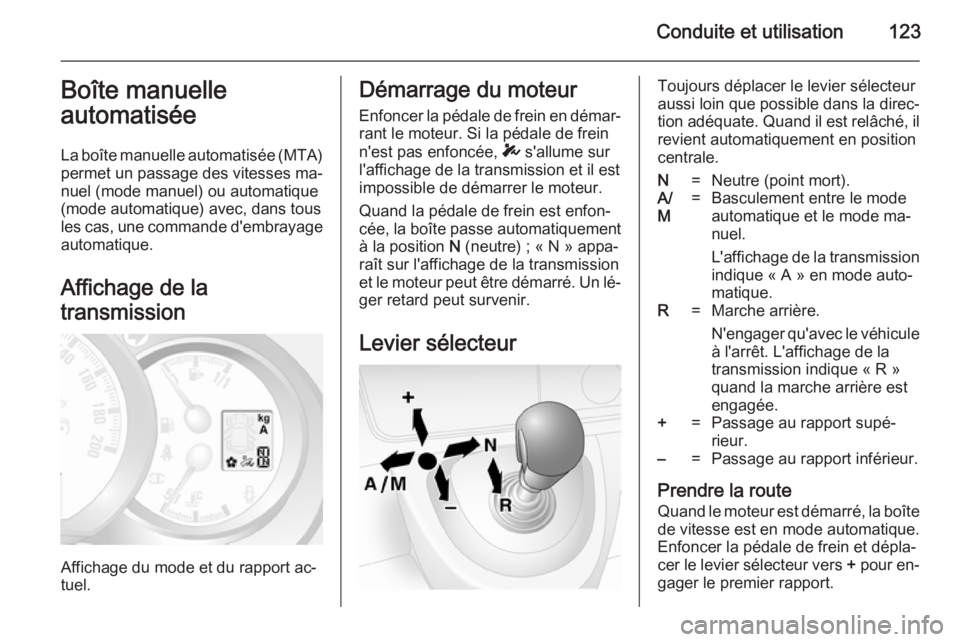

Conduite et utilisation123Boîte manuelle
automatisée
La boîte manuelle automatisée (MTA) permet un passage des vitesses ma‐
nuel (mode manuel) ou automatique
(mode automatique) avec, dans tous
les cas, une commande d'embrayage automatique.
Affichage de la
transmission
Affichage du mode et du rapport ac‐
tuel.
Démarrage du moteur
Enfoncer la pédale de frein en démar‐
rant le moteur. Si la pédale de frein
n'est pas enfoncée, T s'allume sur
l'affichage de la transmission et il est
impossible de démarrer le moteur.
Quand la pédale de frein est enfon‐
cée, la boîte passe automatiquement
à la position N (neutre) ; « N » appa‐
raît sur l'affichage de la transmission
et le moteur peut être démarré. Un lé‐
ger retard peut survenir.
Levier sélecteurToujours déplacer le levier sélecteur
aussi loin que possible dans la direc‐
tion adéquate. Quand il est relâché, il revient automatiquement en position
centrale.N=Neutre (point mort).A/
M=Basculement entre le mode
automatique et le mode ma‐
nuel.
L'affichage de la transmission
indique « A » en mode auto‐
matique.R=Marche arrière.
N'engager qu'avec le véhicule à l'arrêt. L'affichage de la
transmission indique « R »
quand la marche arrière est
engagée.+=Passage au rapport supé‐
rieur.–=Passage au rapport inférieur.
Prendre la route
Quand le moteur est démarré, la boîte
de vitesse est en mode automatique.
Enfoncer la pédale de frein et dépla‐
cer le levier sélecteur vers + pour en‐
gager le premier rapport.

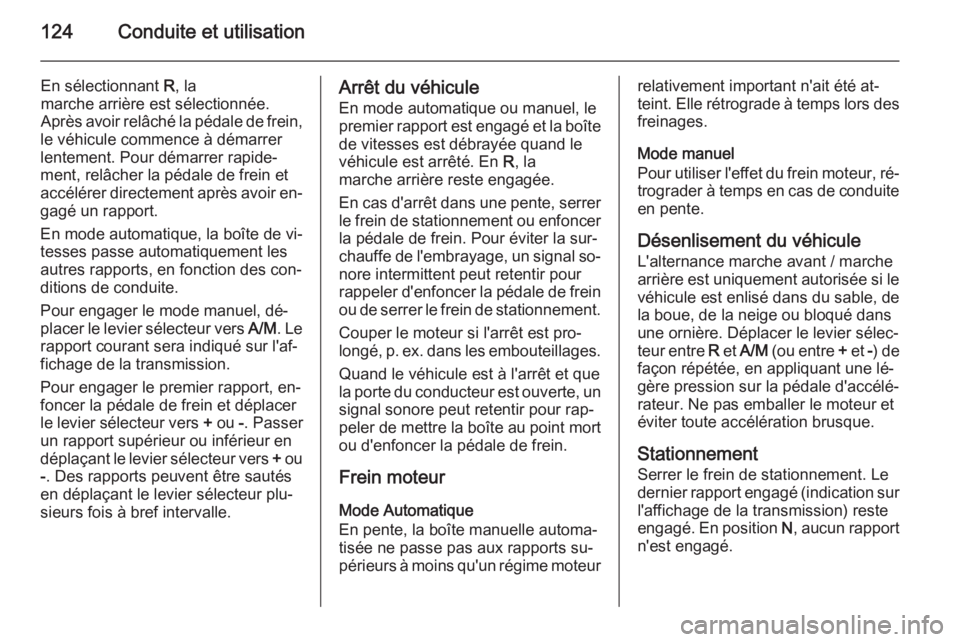

124Conduite et utilisation
En sélectionnant R, la
marche arrière est sélectionnée.
Après avoir relâché la pédale de frein,
le véhicule commence à démarrer
lentement. Pour démarrer rapide‐
ment, relâcher la pédale de frein et
accélérer directement après avoir en‐
gagé un rapport.
En mode automatique, la boîte de vi‐
tesses passe automatiquement les
autres rapports, en fonction des con‐ ditions de conduite.
Pour engager le mode manuel, dé‐
placer le levier sélecteur vers A/M. Le
rapport courant sera indiqué sur l'af‐
fichage de la transmission.
Pour engager le premier rapport, en‐
foncer la pédale de frein et déplacer
le levier sélecteur vers + ou -. Passer
un rapport supérieur ou inférieur en
déplaçant le levier sélecteur vers + ou
- . Des rapports peuvent être sautés
en déplaçant le levier sélecteur plu‐
sieurs fois à bref intervalle.Arrêt du véhicule
En mode automatique ou manuel, le
premier rapport est engagé et la boîte de vitesses est débrayée quand le
véhicule est arrêté. En R, la
marche arrière reste engagée.
En cas d'arrêt dans une pente, serrer
le frein de stationnement ou enfoncer la pédale de frein. Pour éviter la sur‐
chauffe de l'embrayage, un signal so‐ nore intermittent peut retentir pour
rappeler d'enfoncer la pédale de frein
ou de serrer le frein de stationnement.
Couper le moteur si l'arrêt est pro‐
longé, p. ex. dans les embouteillages.
Quand le véhicule est à l'arrêt et que
la porte du conducteur est ouverte, un
signal sonore peut retentir pour rap‐
peler de mettre la boîte au point mort
ou d'enfoncer la pédale de frein.
Frein moteur
Mode Automatique
En pente, la boîte manuelle automa‐
tisée ne passe pas aux rapports su‐
périeurs à moins qu'un régime moteurrelativement important n'ait été at‐
teint. Elle rétrograde à temps lors des
freinages.
Mode manuel
Pour utiliser l'effet du frein moteur, ré‐ trograder à temps en cas de conduite en pente.
Désenlisement du véhicule L'alternance marche avant / marche
arrière est uniquement autorisée si le
véhicule est enlisé dans du sable, de
la boue, de la neige ou bloqué dans
une ornière. Déplacer le levier sélec‐
teur entre R et A/M (ou entre + et -) de
façon répétée, en appliquant une lé‐
gère pression sur la pédale d'accélé‐
rateur. Ne pas emballer le moteur et
éviter toute accélération brusque.
Stationnement
Serrer le frein de stationnement. Le
dernier rapport engagé (indication sur l'affichage de la transmission) reste
engagé. En position N, aucun rapport
n'est engagé.

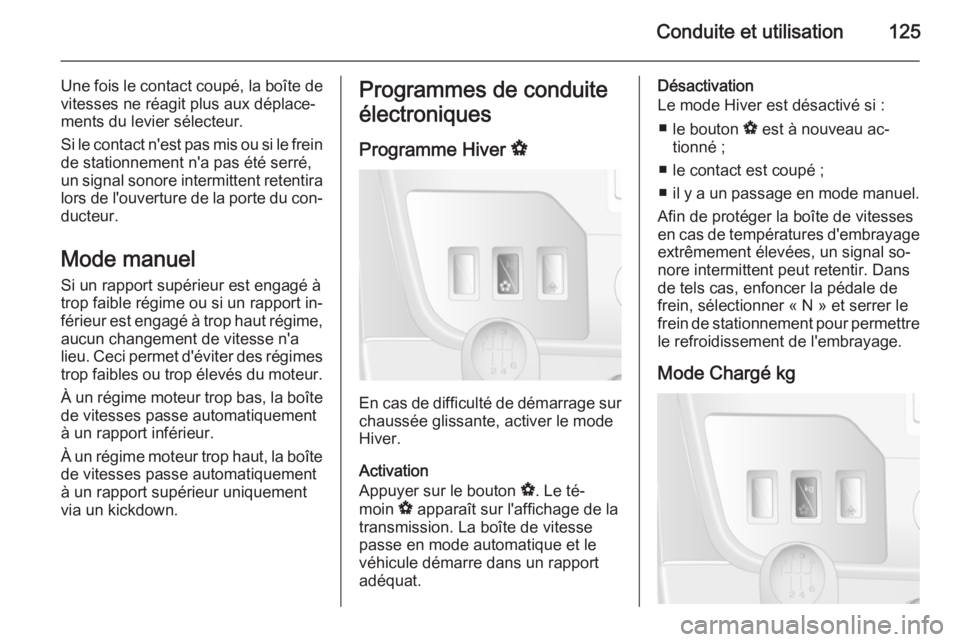

Conduite et utilisation125
Une fois le contact coupé, la boîte de
vitesses ne réagit plus aux déplace‐
ments du levier sélecteur.
Si le contact n'est pas mis ou si le frein de stationnement n'a pas été serré,
un signal sonore intermittent retentira lors de l'ouverture de la porte du con‐ ducteur.
Mode manuel Si un rapport supérieur est engagé à
trop faible régime ou si un rapport in‐
férieur est engagé à trop haut régime,
aucun changement de vitesse n'a
lieu. Ceci permet d'éviter des régimes trop faibles ou trop élevés du moteur.
À un régime moteur trop bas, la boîte de vitesses passe automatiquement
à un rapport inférieur.
À un régime moteur trop haut, la boîte de vitesses passe automatiquement
à un rapport supérieur uniquement
via un kickdown.Programmes de conduite
électroniques
Programme Hiver V
En cas de difficulté de démarrage sur
chaussée glissante, activer le mode
Hiver.
Activation
Appuyer sur le bouton V. Le té‐
moin V apparaît sur l'affichage de la
transmission. La boîte de vitesse
passe en mode automatique et le
véhicule démarre dans un rapport adéquat.
Désactivation
Le mode Hiver est désactivé si :
■ le bouton V est à nouveau ac‐
tionné ;
■ le contact est coupé ;
■ il y a un passage en mode manuel.
Afin de protéger la boîte de vitesses
en cas de températures d'embrayage extrêmement élevées, un signal so‐
nore intermittent peut retentir. Dans
de tels cas, enfoncer la pédale de
frein, sélectionner « N » et serrer le
frein de stationnement pour permettre le refroidissement de l'embrayage.
Mode Chargé kg

126Conduite et utilisation

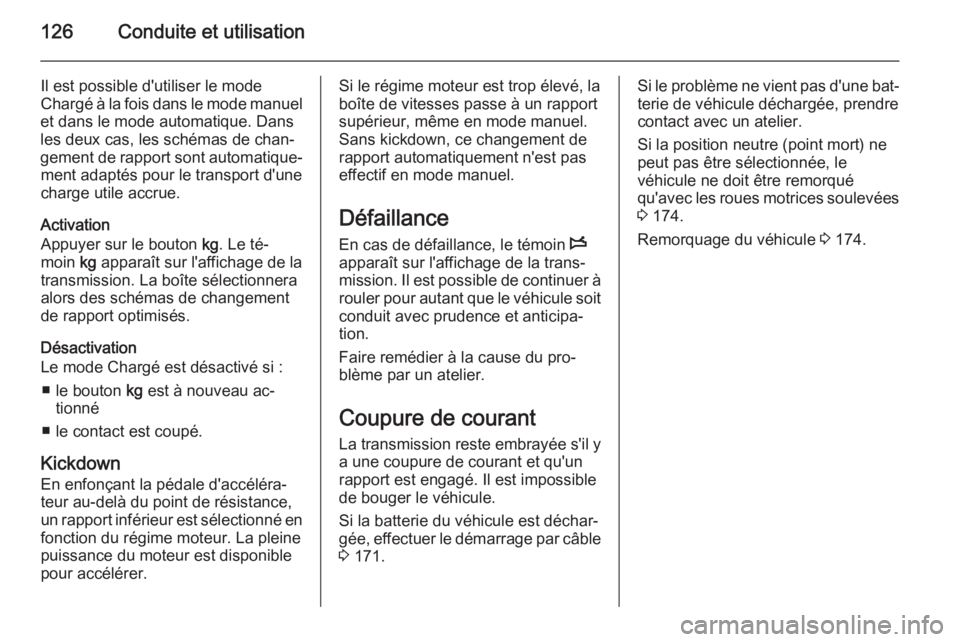

Il est possible d'utiliser le mode
Chargé à la fois dans le mode manuel
et dans le mode automatique. Dans
les deux cas, les schémas de chan‐
gement de rapport sont automatique‐ ment adaptés pour le transport d'une
charge utile accrue.
Activation
Appuyer sur le bouton kg. Le té‐
moin kg apparaît sur l'affichage de la
transmission. La boîte sélectionnera
alors des schémas de changement de rapport optimisés.
Désactivation
Le mode Chargé est désactivé si :
■ le bouton kg est à nouveau ac‐
tionné
■ le contact est coupé.
Kickdown En enfonçant la pédale d'accéléra‐
teur au-delà du point de résistance,
un rapport inférieur est sélectionné en
fonction du régime moteur. La pleine puissance du moteur est disponible
pour accélérer.Si le régime moteur est trop élevé, la
boîte de vitesses passe à un rapport
supérieur, même en mode manuel.
Sans kickdown, ce changement de
rapport automatiquement n'est pas
effectif en mode manuel.
Défaillance
En cas de défaillance, le témoin W
apparaît sur l'affichage de la trans‐
mission. Il est possible de continuer à rouler pour autant que le véhicule soit
conduit avec prudence et anticipa‐
tion.
Faire remédier à la cause du pro‐
blème par un atelier.
Coupure de courant La transmission reste embrayée s'il y
a une coupure de courant et qu'un
rapport est engagé. Il est impossible
de bouger le véhicule.
Si la batterie du véhicule est déchar‐
gée, effectuer le démarrage par câble
3 171.Si le problème ne vient pas d'une bat‐
terie de véhicule déchargée, prendre
contact avec un atelier.
Si la position neutre (point mort) ne
peut pas être sélectionnée, le
véhicule ne doit être remorqué
qu'avec les roues motrices soulevées 3 174.
Remorquage du véhicule 3 174.

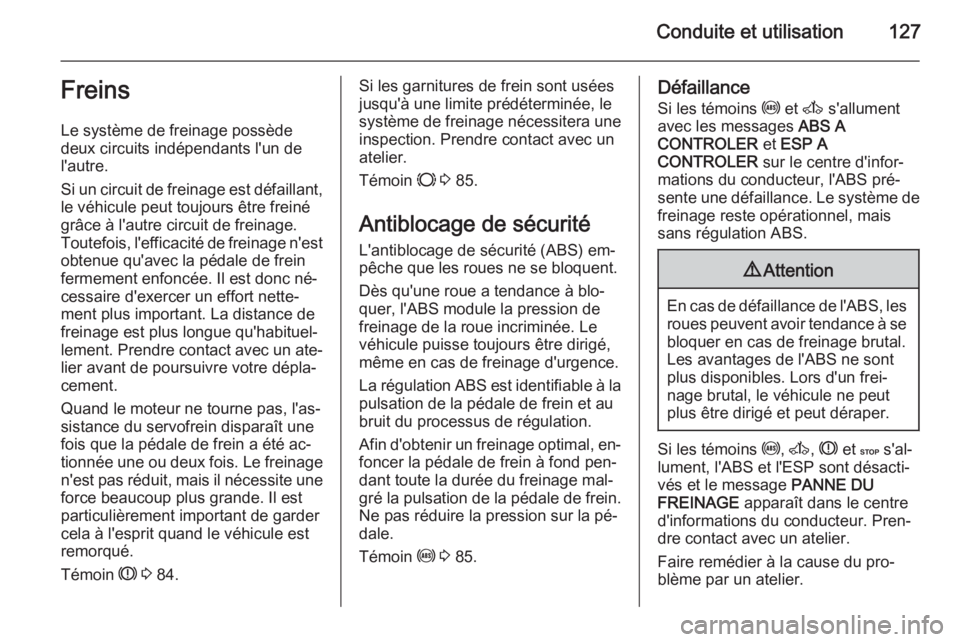

Conduite et utilisation127Freins
Le système de freinage possède
deux circuits indépendants l'un de
l'autre.
Si un circuit de freinage est défaillant, le véhicule peut toujours être freiné
grâce à l'autre circuit de freinage.
Toutefois, l'efficacité de freinage n'est
obtenue qu'avec la pédale de frein
fermement enfoncée. Il est donc né‐
cessaire d'exercer un effort nette‐
ment plus important. La distance de
freinage est plus longue qu'habituel‐
lement. Prendre contact avec un ate‐
lier avant de poursuivre votre dépla‐
cement.
Quand le moteur ne tourne pas, l'as‐ sistance du servofrein disparaît une
fois que la pédale de frein a été ac‐
tionnée une ou deux fois. Le freinage
n'est pas réduit, mais il nécessite une force beaucoup plus grande. Il est
particulièrement important de garder
cela à l'esprit quand le véhicule est
remorqué.
Témoin R 3 84.Si les garnitures de frein sont usées
jusqu'à une limite prédéterminée, le
système de freinage nécessitera une
inspection. Prendre contact avec un
atelier.
Témoin F 3 85.
Antiblocage de sécurité
L'antiblocage de sécurité (ABS) em‐
pêche que les roues ne se bloquent.
Dès qu'une roue a tendance à blo‐
quer, l'ABS module la pression de
freinage de la roue incriminée. Le
véhicule puisse toujours être dirigé,
même en cas de freinage d'urgence.
La régulation ABS est identifiable à la pulsation de la pédale de frein et au
bruit du processus de régulation.
Afin d'obtenir un freinage optimal, en‐
foncer la pédale de frein à fond pen‐
dant toute la durée du freinage mal‐
gré la pulsation de la pédale de frein. Ne pas réduire la pression sur la pé‐
dale.
Témoin u 3 85.Défaillance
Si les témoins u et A s'allument
avec les messages ABS A
CONTROLER et ESP A
CONTROLER sur le centre d'infor‐
mations du conducteur, l'ABS pré‐
sente une défaillance. Le système de
freinage reste opérationnel, mais
sans régulation ABS.9 Attention
En cas de défaillance de l'ABS, les
roues peuvent avoir tendance à se
bloquer en cas de freinage brutal.
Les avantages de l'ABS ne sont
plus disponibles. Lors d'un frei‐ nage brutal, le véhicule ne peut
plus être dirigé et peut déraper.
Si les témoins u, A , R et C s'al‐
lument, l'ABS et l'ESP sont désacti‐
vés et le message PANNE DU
FREINAGE apparaît dans le centre
d'informations du conducteur. Pren‐
dre contact avec un atelier.
Faire remédier à la cause du pro‐
blème par un atelier.

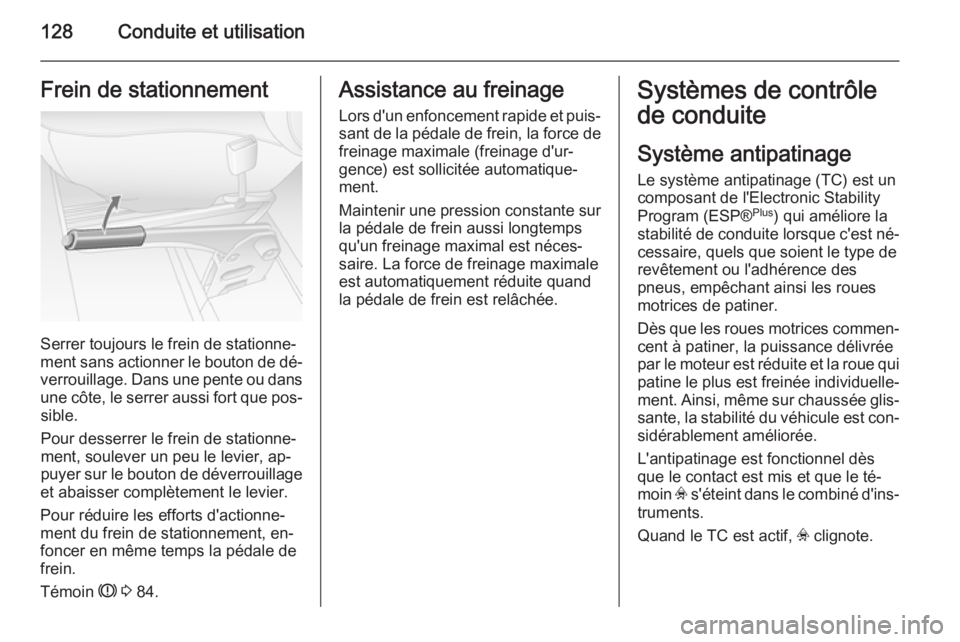

128Conduite et utilisationFrein de stationnement
Serrer toujours le frein de stationne‐
ment sans actionner le bouton de dé‐ verrouillage. Dans une pente ou dans
une côte, le serrer aussi fort que pos‐ sible.
Pour desserrer le frein de stationne‐
ment, soulever un peu le levier, ap‐
puyer sur le bouton de déverrouillage
et abaisser complètement le levier.
Pour réduire les efforts d'actionne‐
ment du frein de stationnement, en‐
foncer en même temps la pédale de
frein.
Témoin R 3 84.
Assistance au freinage
Lors d'un enfoncement rapide et puis‐ sant de la pédale de frein, la force de
freinage maximale (freinage d'ur‐
gence) est sollicitée automatique‐
ment.
Maintenir une pression constante sur
la pédale de frein aussi longtemps
qu'un freinage maximal est néces‐
saire. La force de freinage maximale
est automatiquement réduite quand
la pédale de frein est relâchée.Systèmes de contrôle
de conduite
Système antipatinage Le système antipatinage (TC) est un
composant de l'Electronic Stability
Program (ESP® Plus
) qui améliore la
stabilité de conduite lorsque c'est né‐ cessaire, quels que soient le type de
revêtement ou l'adhérence des
pneus, empêchant ainsi les roues
motrices de patiner.
Dès que les roues motrices commen‐
cent à patiner, la puissance délivrée
par le moteur est réduite et la roue qui patine le plus est freinée individuelle‐
ment. Ainsi, même sur chaussée glis‐
sante, la stabilité du véhicule est con‐ sidérablement améliorée.
L'antipatinage est fonctionnel dès
que le contact est mis et que le té‐ moin v s'éteint dans le combiné d'ins‐
truments.
Quand le TC est actif, v clignote.
