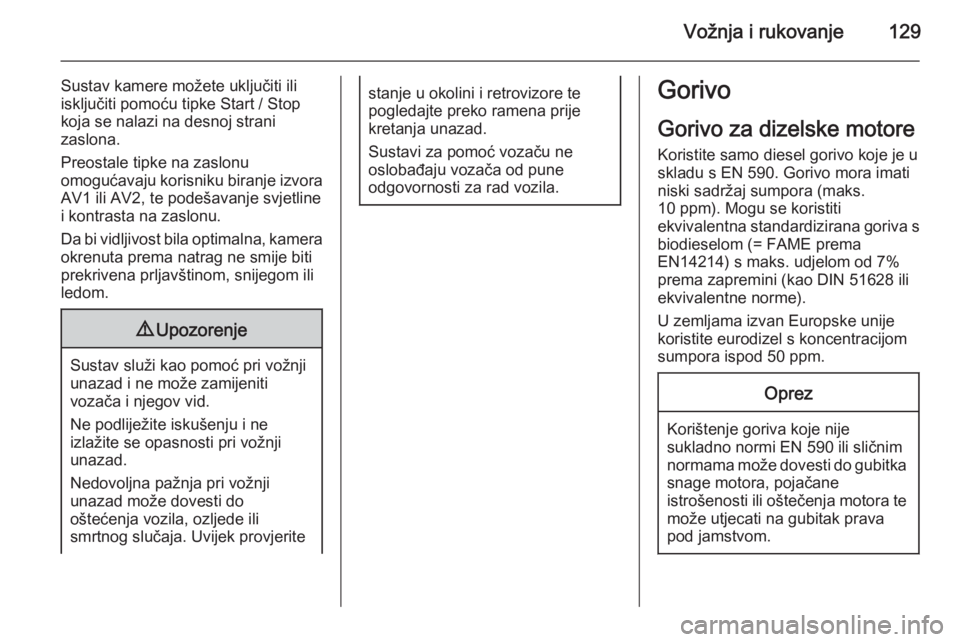

Vožnja i rukovanje129
Sustav kamere možete uključiti ili
isključiti pomoću tipke Start / Stop
koja se nalazi na desnoj strani
zaslona.
Preostale tipke na zaslonu
omogućavaju korisniku biranje izvora
AV1 ili AV2, te podešavanje svjetline
i kontrasta na zaslonu.
Da bi vidljivost bila optimalna, kamera okrenuta prema natrag ne smije biti
prekrivena prljavštinom, snijegom ili ledom.9 Upozorenje
Sustav služi kao pomoć pri vožnji
unazad i ne može zamijeniti
vozača i njegov vid.
Ne podliježite iskušenju i ne
izlažite se opasnosti pri vožnji
unazad.
Nedovoljna pažnja pri vožnji
unazad može dovesti do
oštećenja vozila, ozljede ili
smrtnog slučaja. Uvijek provjerite
stanje u okolini i retrovizore te
pogledajte preko ramena prije
kretanja unazad.
Sustavi za pomoć vozaču ne
oslobađaju vozača od pune
odgovornosti za rad vozila.Gorivo
Gorivo za dizelske motore
Koristite samo diesel gorivo koje je u
skladu s EN 590. Gorivo mora imati
niski sadržaj sumpora (maks.
10 ppm). Mogu se koristiti
ekvivalentna standardizirana goriva s biodieselom (= FAME prema
EN14214) s maks. udjelom od 7%
prema zapremini (kao DIN 51628 ili
ekvivalentne norme).
U zemljama izvan Europske unije
koristite eurodizel s koncentracijom
sumpora ispod 50 ppm.Oprez
Korištenje goriva koje nije sukladno normi EN 590 ili sličnim
normama može dovesti do gubitka snage motora, pojačane
istrošenosti ili oštečenja motora te
može utjecati na gubitak prava
pod jamstvom.

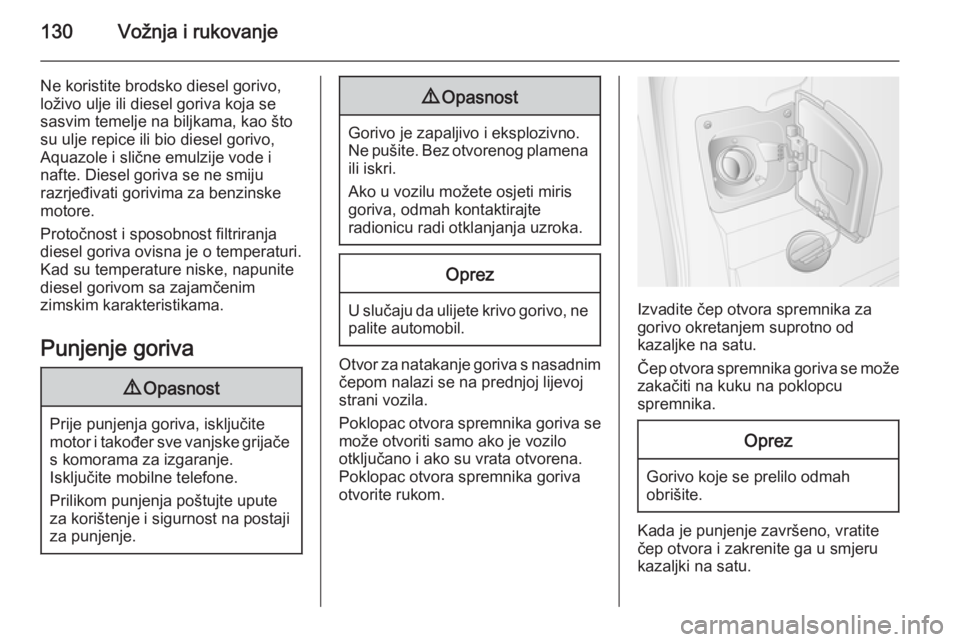

130Vožnja i rukovanje
Ne koristite brodsko diesel gorivo,
loživo ulje ili diesel goriva koja se
sasvim temelje na biljkama, kao što
su ulje repice ili bio diesel gorivo,
Aquazole i slične emulzije vode i
nafte. Diesel goriva se ne smiju
razrjeđivati gorivima za benzinske
motore.
Protočnost i sposobnost filtriranja
diesel goriva ovisna je o temperaturi.
Kad su temperature niske, napunite
diesel gorivom sa zajamčenim
zimskim karakteristikama.
Punjenje goriva9 Opasnost
Prije punjenja goriva, isključite
motor i također sve vanjske grijače s komorama za izgaranje.
Isključite mobilne telefone.
Prilikom punjenja poštujte upute za korištenje i sigurnost na postaji
za punjenje.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Ne pušite. Bez otvorenog plamena ili iskri.
Ako u vozilu možete osjeti miris
goriva, odmah kontaktirajte
radionicu radi otklanjanja uzroka.
Oprez
U slučaju da ulijete krivo gorivo, ne
palite automobil.
Otvor za natakanje goriva s nasadnim čepom nalazi se na prednjoj lijevoj
strani vozila.
Poklopac otvora spremnika goriva se
može otvoriti samo ako je vozilo
otključano i ako su vrata otvorena.
Poklopac otvora spremnika goriva
otvorite rukom.
Izvadite čep otvora spremnika za
gorivo okretanjem suprotno od
kazaljke na satu.
Čep otvora spremnika goriva se može zakačiti na kuku na poklopcu
spremnika.
Oprez
Gorivo koje se prelilo odmah
obrišite.
Kada je punjenje završeno, vratite
čep otvora i zakrenite ga u smjeru
kazaljki na satu.

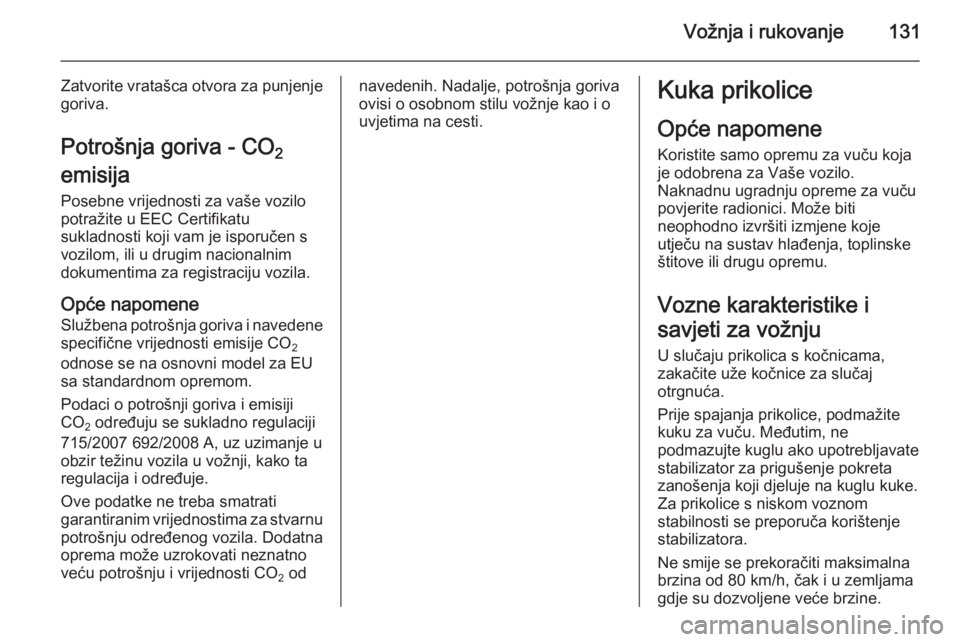

Vožnja i rukovanje131
Zatvorite vratašca otvora za punjenjegoriva.
Potrošnja goriva - CO 2
emisija
Posebne vrijednosti za vaše vozilo
potražite u EEC Certifikatu
sukladnosti koji vam je isporučen s
vozilom, ili u drugim nacionalnim
dokumentima za registraciju vozila.
Opće napomene
Službena potrošnja goriva i navedene specifične vrijednosti emisije CO 2
odnose se na osnovni model za EU
sa standardnom opremom.
Podaci o potrošnji goriva i emisiji
CO 2 određuju se sukladno regulaciji
715/2007 692/2008 A, uz uzimanje u
obzir težinu vozila u vožnji, kako ta
regulacija i određuje.
Ove podatke ne treba smatrati
garantiranim vrijednostima za stvarnu
potrošnju određenog vozila. Dodatna
oprema može uzrokovati neznatno
veću potrošnju i vrijednosti CO 2 odnavedenih. Nadalje, potrošnja goriva
ovisi o osobnom stilu vožnje kao i o
uvjetima na cesti.Kuka prikolice
Opće napomene Koristite samo opremu za vuču koja
je odobrena za Vaše vozilo.
Naknadnu ugradnju opreme za vuču
povjerite radionici. Može biti
neophodno izvršiti izmjene koje
utječu na sustav hlađenja, toplinske
štitove ili drugu opremu.
Vozne karakteristike i
savjeti za vožnju
U slučaju prikolica s kočnicama,
zakačite uže kočnice za slučaj
otrgnuća.
Prije spajanja prikolice, podmažite
kuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate
stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke. Za prikolice s niskom voznom
stabilnosti se preporuča korištenje
stabilizatora.
Ne smije se prekoračiti maksimalna
brzina od 80 km/h, čak i u zemljama
gdje su dozvoljene veće brzine.

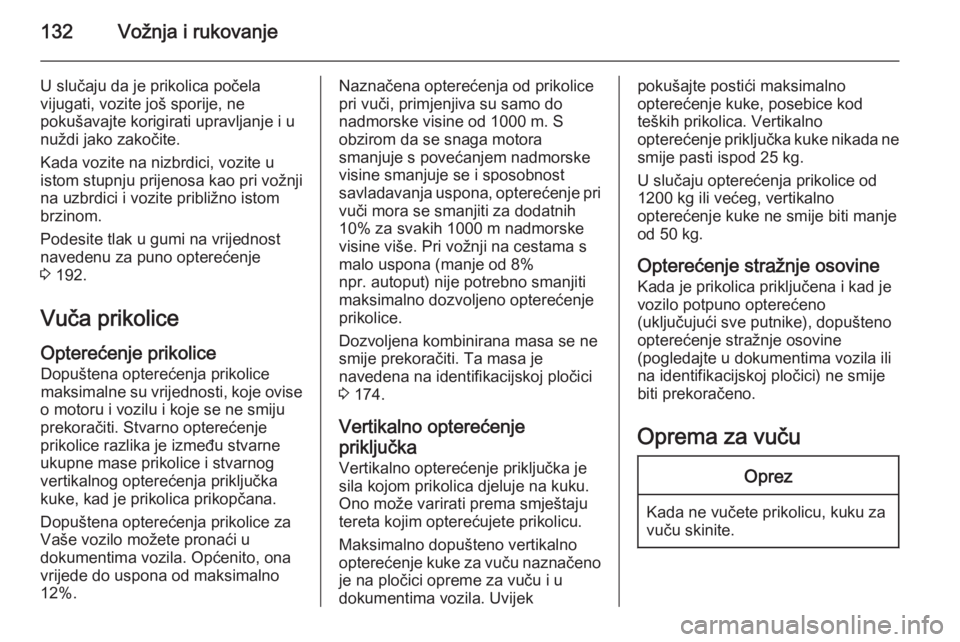

132Vožnja i rukovanje
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.
Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 192.
Vuča prikolice
Opterećenje prikolice Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede do uspona od maksimalno
12%.Naznačena opterećenja od prikolice
pri vuči, primjenjiva su samo do
nadmorske visine od 1000 m. S
obzirom da se snaga motora
smanjuje s povećanjem nadmorske
visine smanjuje se i sposobnost
savladavanja uspona, opterećenje pri vuči mora se smanjiti za dodatnih
10% za svakih 1000 m nadmorske
visine više. Pri vožnji na cestama s
malo uspona (manje od 8%
npr. autoput) nije potrebno smanjiti
maksimalno dozvoljeno opterećenje
prikolice.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 174.
Vertikalno opterećenje
priključka Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču naznačeno
je na pločici opreme za vuču i u
dokumentima vozila. Uvijekpokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikada ne smije pasti ispod 25 kg.
U slučaju opterećenja prikolice od
1200 kg ili većeg, vertikalno
opterećenje kuke ne smije biti manje od 50 kg.
Opterećenje stražnje osovine
Kada je prikolica priključena i kad je
vozilo potpuno opterećeno
(uključujući sve putnike), dopušteno
opterećenje stražnje osovine
(pogledajte u dokumentima vozila ili
na identifikacijskoj pločici) ne smije
biti prekoračeno.
Oprema za vučuOprez
Kada ne vučete prikolicu, kuku za
vuču skinite.

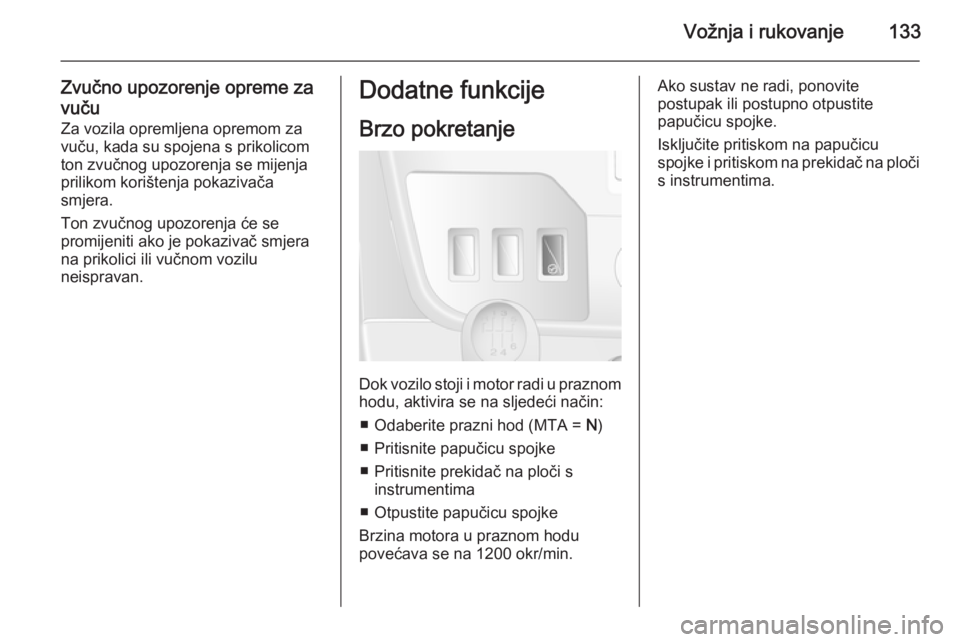

Vožnja i rukovanje133
Zvučno upozorenje opreme za
vuču
Za vozila opremljena opremom za
vuču, kada su spojena s prikolicom
ton zvučnog upozorenja se mijenja
prilikom korištenja pokazivača
smjera.
Ton zvučnog upozorenja će se
promijeniti ako je pokazivač smjera
na prikolici ili vučnom vozilu
neispravan.Dodatne funkcije
Brzo pokretanje
Dok vozilo stoji i motor radi u praznomhodu, aktivira se na sljedeći način:
■ Odaberite prazni hod (MTA = N)
■ Pritisnite papučicu spojke
■ Pritisnite prekidač na ploči s instrumentima
■ Otpustite papučicu spojke
Brzina motora u praznom hodu
povećava se na 1200 okr/min.
Ako sustav ne radi, ponovite
postupak ili postupno otpustite
papučicu spojke.
Isključite pritiskom na papučicu
spojke i pritiskom na prekidač na ploči
s instrumentima.

134Njega vozilaNjega vozilaOpće napomene........................134
Provjere vozila ........................... 135
Zamjena žarulje .........................142
Električni sustav .........................150
Alat vozila .................................. 153
Kotači i gume ............................. 154
Pokretanje kablovima ................163
Vuča ........................................... 165
Njega izgleda ............................. 167Opće napomene
Oprema i modifikacije
vozila
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Ne vršite nikakve modifikacije na
električnim sustavima, na primjer
izmjene elektroničkih upravljačkih jedinica (chip tuning).
Spremanje vozila Parkiranje na duže vrijeme
Sljedeći zadaci se moraju izvršiti ako
će vozilo biti uskladišteno nekoliko
mjeseci:
■ Operite i konzervirajte vozilo voskom.
■ Provjerite vosak u prostoru motora i na podvozju.■ Očistite i zaštitite gumene brtve.
■ Zamijenite ulje motora.
■ Ispustite tekućinu za pranje iz spremnika.
■ Provjerite antifriz u rashladnom sredstvu.
■ Podesite tlak u gumi na vrijednost navedenu za puno opterećenje.
■ Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi stupanj prijenosa ili
stupanj za vožnju unatrag.
Spriječite gibanje vozila.
■ Ne zatežite ručnu kočnicu.
■ Otvorite poklopac motora, zatvorite
sva vrata i zaključajte vozilo.
■ Odspojite stezaljku negativnog terminala s akumulatora vozila.
Uvjerite se da nijedan sustav ne radi, napr. protuprovalni alarmni
sustav.

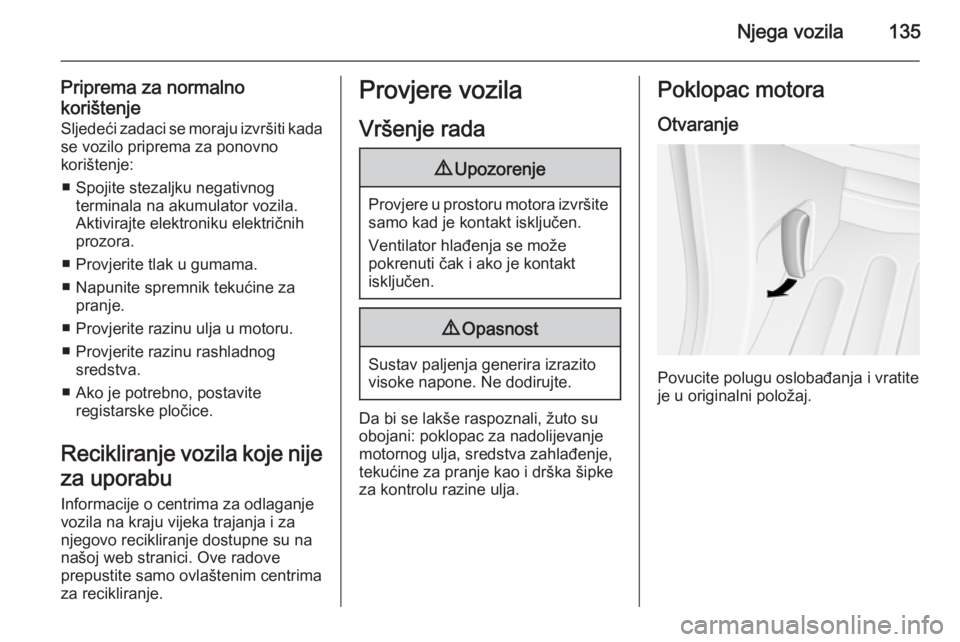

Njega vozila135
Priprema za normalno
korištenje Sljedeći zadaci se moraju izvršiti kada se vozilo priprema za ponovno
korištenje:
■ Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
■ Provjerite tlak u gumama.
■ Napunite spremnik tekućine za pranje.
■ Provjerite razinu ulja u motoru. ■ Provjerite razinu rashladnog sredstva.
■ Ako je potrebno, postavite registarske pločice.
Recikliranje vozila koje nije
za uporabu Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web stranici. Ove radove
prepustite samo ovlaštenim centrima
za recikliranje.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.
9 Opasnost
Sustav paljenja generira izrazito
visoke napone. Ne dodirujte.
Da bi se lakše raspoznali, žuto su
obojani: poklopac za nadolijevanje motornog ulja, sredstva zahlađenje,
tekućine za pranje kao i drška šipke
za kontrolu razine ulja.
Poklopac motora
Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.

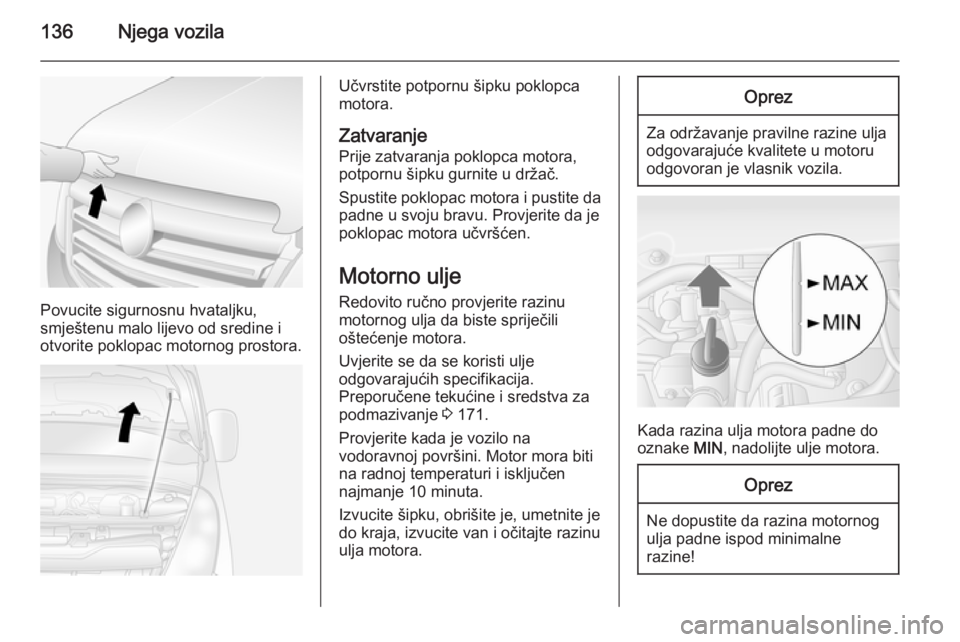

136Njega vozila
Povucite sigurnosnu hvataljku,
smještenu malo lijevo od sredine i
otvorite poklopac motornog prostora.
Učvrstite potpornu šipku poklopca
motora.
Zatvaranje Prije zatvaranja poklopca motora,
potpornu šipku gurnite u držač.
Spustite poklopac motora i pustite da padne u svoju bravu. Provjerite da je
poklopac motora učvršćen.
Motorno ulje Redovito ručno provjerite razinu
motornog ulja da biste spriječili
oštećenje motora.
Uvjerite se da se koristi ulje
odgovarajućih specifikacija.
Preporučene tekućine i sredstva za
podmazivanje 3 171.
Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti
na radnoj temperaturi i isključen
najmanje 10 minuta.
Izvucite šipku, obrišite je, umetnite je
do kraja, izvucite van i očitajte razinu
ulja motora.Oprez
Za održavanje pravilne razine ulja
odgovarajuće kvalitete u motoru odgovoran je vlasnik vozila.
Kada razina ulja motora padne do
oznake MIN, nadolijte ulje motora.
Oprez
Ne dopustite da razina motornog
ulja padne ispod minimalne
razine!

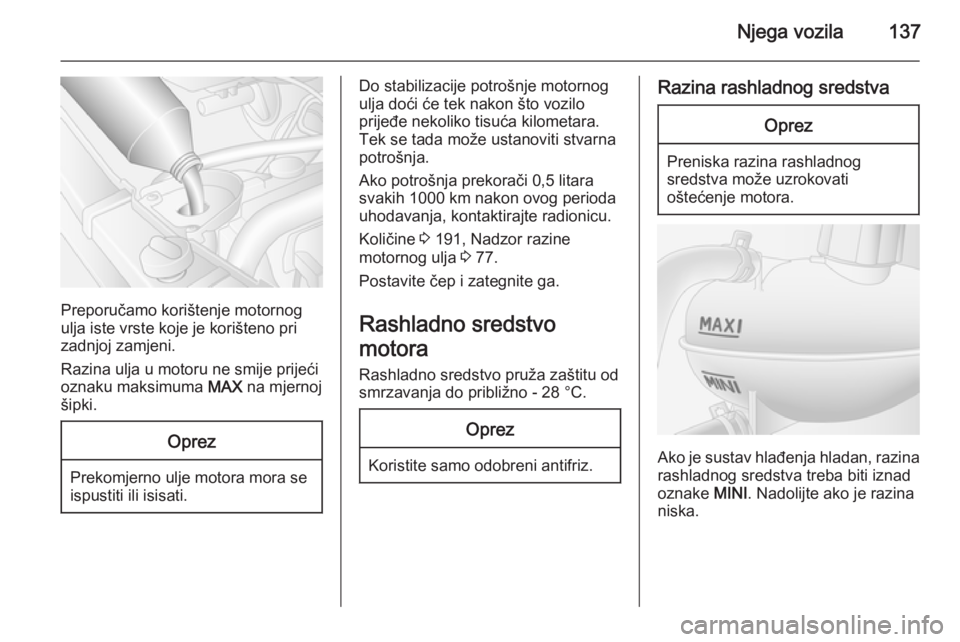

Njega vozila137
Preporučamo korištenje motornog
ulja iste vrste koje je korišteno pri
zadnjoj zamjeni.
Razina ulja u motoru ne smije prijeći
oznaku maksimuma MAX na mjernoj
šipki.
Oprez
Prekomjerno ulje motora mora se
ispustiti ili isisati.
Do stabilizacije potrošnje motornog
ulja doći će tek nakon što vozilo
prijeđe nekoliko tisuća kilometara.
Tek se tada može ustanoviti stvarna
potrošnja.
Ako potrošnja prekorači 0,5 litara
svakih 1000 km nakon ovog perioda uhodavanja, kontaktirajte radionicu.
Količine 3 191, Nadzor razine
motornog ulja 3 77.
Postavite čep i zategnite ga.
Rashladno sredstvo
motora Rashladno sredstvo pruža zaštitu od
smrzavanja do približno - 28 °C.Oprez
Koristite samo odobreni antifriz.
Razina rashladnog sredstvaOprez
Preniska razina rashladnog
sredstva može uzrokovati
oštećenje motora.
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
oznake MINI. Nadolijte ako je razina
niska.

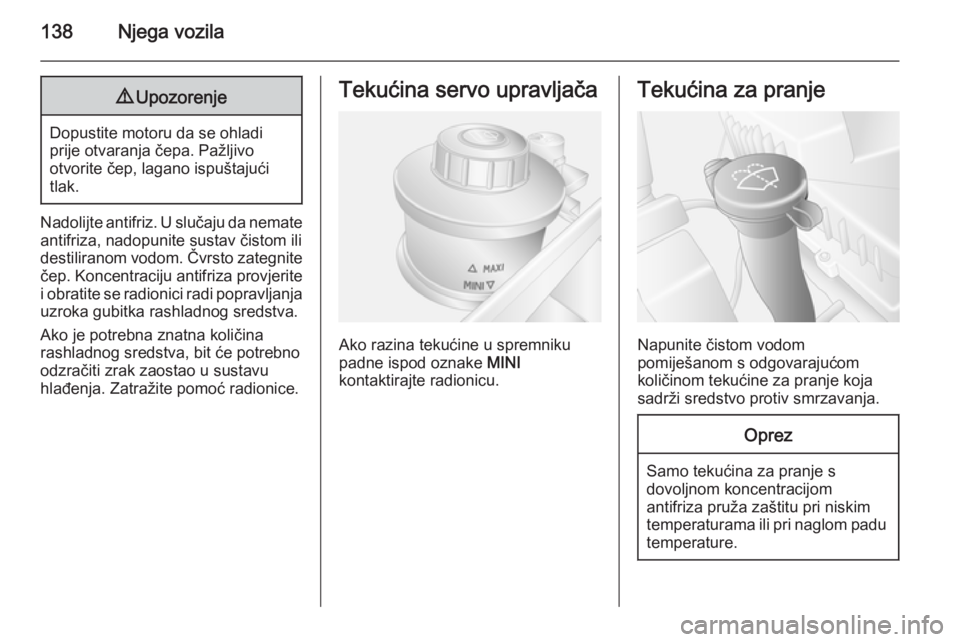

138Njega vozila9Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Nadolijte antifriz. U slučaju da nemate
antifriza, nadopunite sustav čistom ili
destiliranom vodom. Čvrsto zategnite čep. Koncentraciju antifriza provjerite
i obratite se radionici radi popravljanja
uzroka gubitka rashladnog sredstva.
Ako je potrebna znatna količina
rashladnog sredstva, bit će potrebno
odzračiti zrak zaostao u sustavu
hlađenja. Zatražite pomoć radionice.
Tekućina servo upravljača
Ako razina tekućine u spremniku
padne ispod oznake MINI
kontaktirajte radionicu.
Tekućina za pranje
Napunite čistom vodom
pomiješanom s odgovarajućom
količinom tekućine za pranje koja
sadrži sredstvo protiv smrzavanja.
Oprez
Samo tekućina za pranje s
dovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri naglom padu
temperature.
