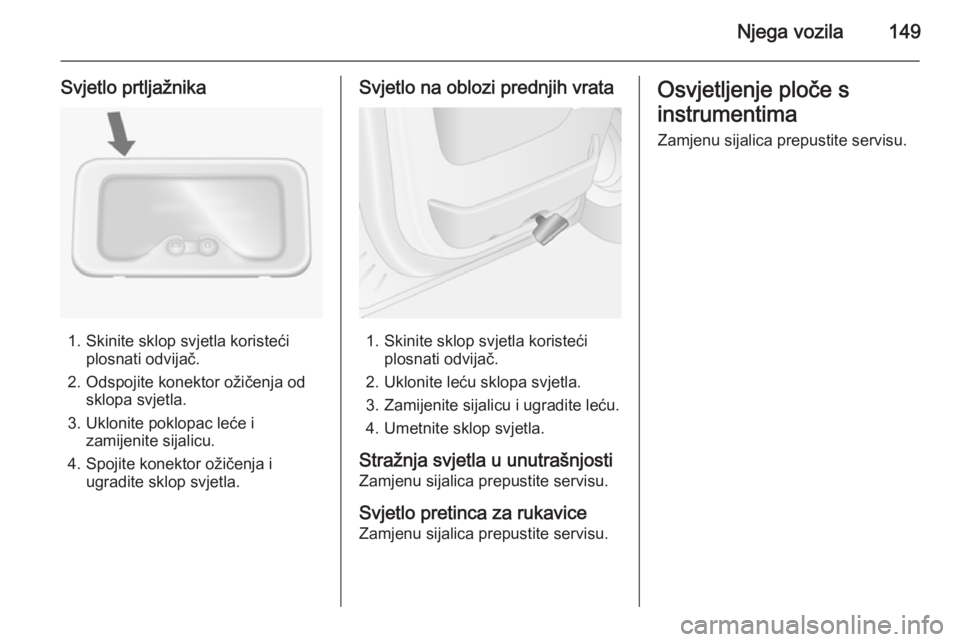

Njega vozila149
Svjetlo prtljažnika
1. Skinite sklop svjetla koristećiplosnati odvijač.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Uklonite poklopac leće i zamijenite sijalicu.
4. Spojite konektor ožičenja i ugradite sklop svjetla.
Svjetlo na oblozi prednjih vrata
1. Skinite sklop svjetla koristeći plosnati odvijač.
2. Uklonite leću sklopa svjetla.
3. Zamijenite sijalicu i ugradite leću. 4. Umetnite sklop svjetla.
Stražnja svjetla u unutrašnjosti Zamjenu sijalica prepustite servisu.
Svjetlo pretinca za rukavice
Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.

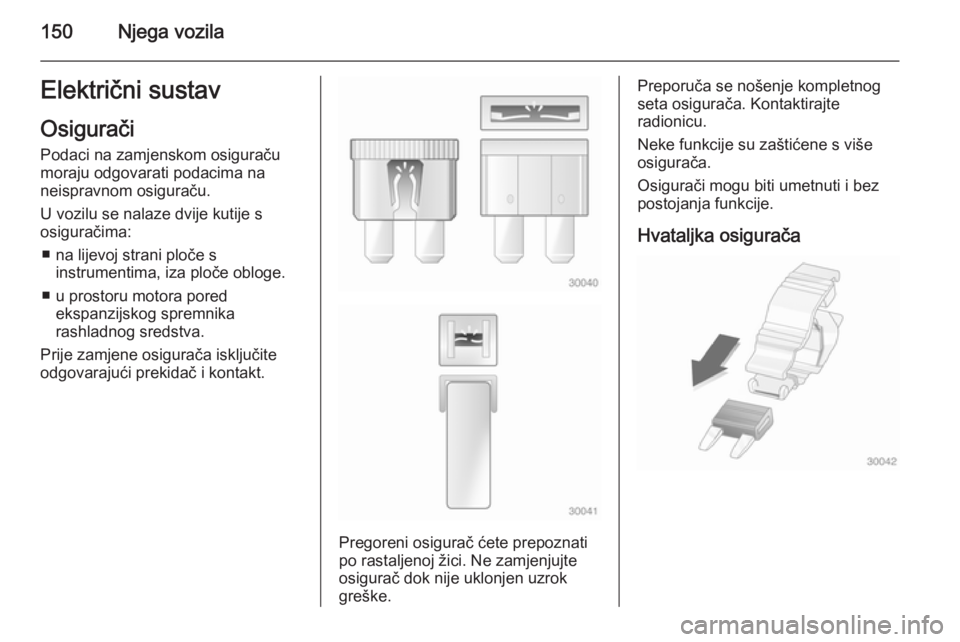

150Njega vozilaElektrični sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
■ na lijevoj strani ploče s instrumentima, iza ploče obloge.
■ u prostoru motora pored ekspanzijskog spremnika
rashladnog sredstva.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača. Kontaktirajte
radionicu.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača

Njega vozila151

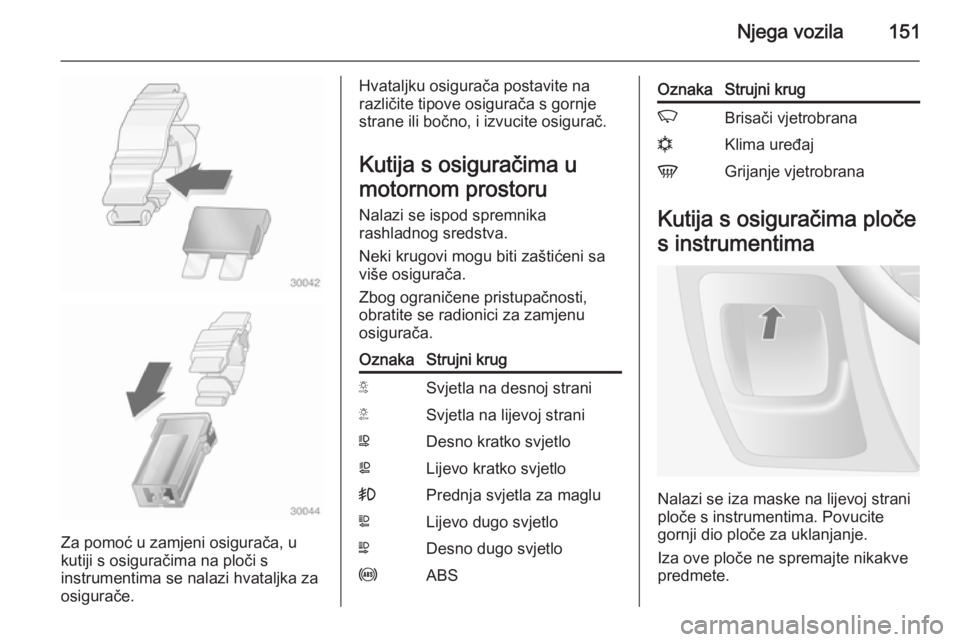

Za pomoć u zamjeni osigurača, u
kutiji s osiguračima na ploči s
instrumentima se nalazi hvataljka za
osigurače.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Nalazi se ispod spremnika
rashladnog sredstva.
Neki krugovi mogu biti zaštićeni sa
više osigurača.
Zbog ograničene pristupačnosti,
obratite se radionici za zamjenu
osigurača.OznakaStrujni krugSSvjetla na desnoj straniTSvjetla na lijevoj straniWDesno kratko svjetloaLijevo kratko svjetlo>Prednja svjetla za magluLLijevo dugo svjetloNDesno dugo svjetlouABSOznakaStrujni krugKBrisači vjetrobrananKlima uređajVGrijanje vjetrobrana
Kutija s osiguračima ploče
s instrumentima
Nalazi se iza maske na lijevoj strani
ploče s instrumentima. Povucite
gornji dio ploče za uklanjanje.
Iza ove ploče ne spremajte nikakve
predmete.

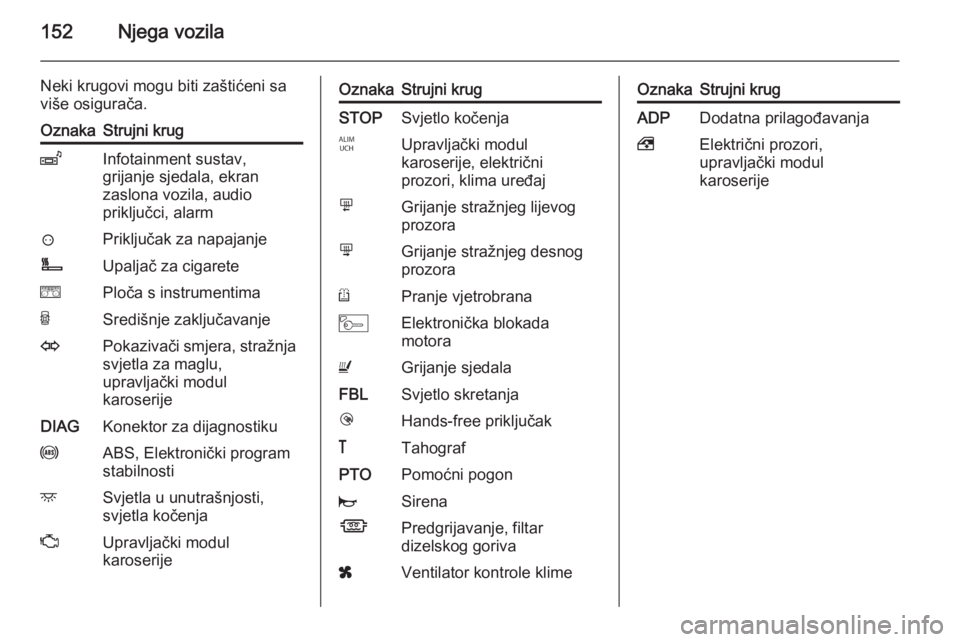

152Njega vozila
Neki krugovi mogu biti zaštićeni saviše osigurača.OznakaStrujni krugZInfotainment sustav,
grijanje sjedala, ekran
zaslona vozila, audio
priključci, alarm?Priključak za napajanjeÌUpaljač za cigareteePloča s instrumentimaUSredišnje zaključavanjeOPokazivači smjera, stražnja
svjetla za maglu,
upravljački modul
karoserijeDIAGKonektor za dijagnostikuuABS, Elektronički program
stabilnostidSvjetla u unutrašnjosti,
svjetla kočenjaZUpravljački modul
karoserijeOznakaStrujni krugSTOPSvjetlo kočenjaIUpravljački modul
karoserije, električni
prozori, klima uređajmGrijanje stražnjeg lijevog
prozoranGrijanje stražnjeg desnog
prozoraRPranje vjetrobranaMElektronička blokada
motoraUGrijanje sjedalaFBLSvjetlo skretanjalHands-free priključak&TahografPTOPomoćni pogonjSirenaÍPredgrijavanje, filtar
dizelskog gorivaxVentilator kontrole klimeOznakaStrujni krugADPDodatna prilagođavanja,Električni prozori,
upravljački modul
karoserije

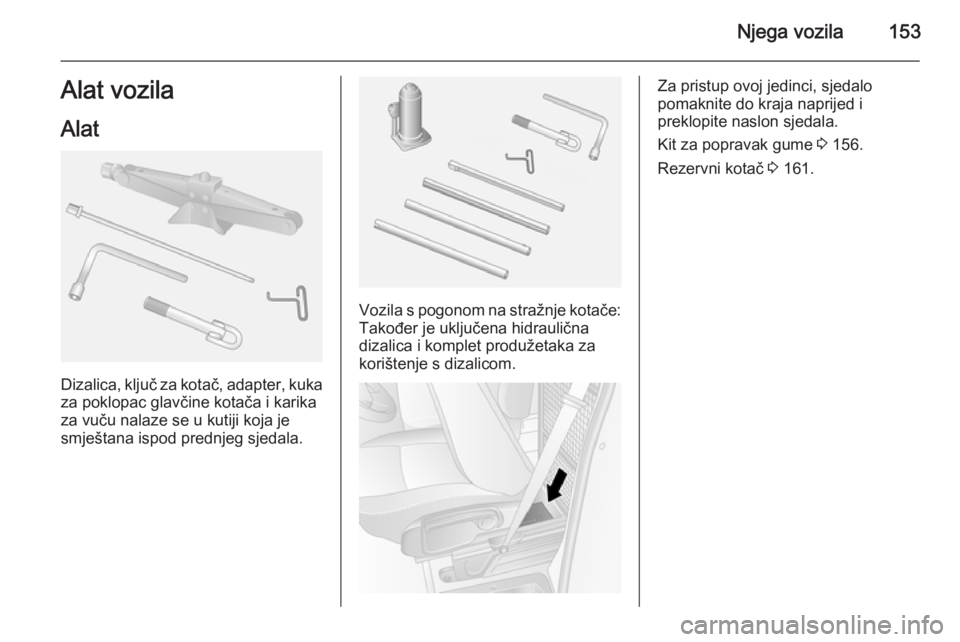

Njega vozila153Alat vozila
Alat
Dizalica, ključ za kotač, adapter, kuka
za poklopac glavčine kotača i karika
za vuču nalaze se u kutiji koja je
smještana ispod prednjeg sjedala.
Vozila s pogonom na stražnje kotače: Također je uključena hidraulična
dizalica i komplet produžetaka za
korištenje s dizalicom.
Za pristup ovoj jedinci, sjedalo
pomaknite do kraja naprijed i
preklopite naslon sjedala.
Kit za popravak gume 3 156.
Rezervni kotač 3 161.

154Njega vozilaKotači i gumeStanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Gume
Gume koje su tvornički ugrađene,
prilagođene su ovjesu, te nude
optimalni komfor u vožnji i sigurnost.
Zimske gume Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.Ovisno o propisima specifičnima za
zemlju, napomena koja označava
maksimalnu dozvoljenu brzinu za
gume mora biti postavlja u vidnom
polju vozača.
Oznake guma Primjerice 215/65 R 16 C 109 R215=Širina gume, mm65=Odnos širine i visine gume, %R=Vrsta pojasa: RadijalniRF=Tip: RunFlat16=Promjer naplatka, inčaC=Teretna ili komercijalna
uporaba88=Indeks opterećenja, npr. 109
odgovara približno 1030 kgR=Slovo koda brzine
Slovo koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hPritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač.
Tlak u gumama 3 192.
Podaci o tlaku u gumama odnose se na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.

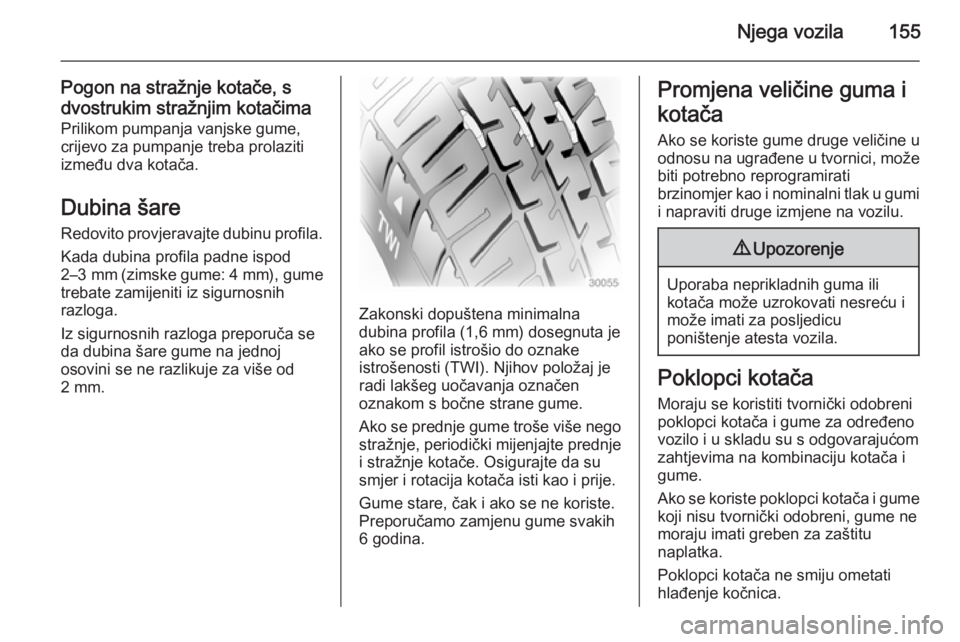

Njega vozila155
Pogon na stražnje kotače, s
dvostrukim stražnjim kotačima
Prilikom pumpanja vanjske gume,
crijevo za pumpanje treba prolaziti
između dva kotača.
Dubina šare
Redovito provjeravajte dubinu profila. Kada dubina profila padne ispod
2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina šare gume na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do oznake
istrošenosti (TWI). Njihov položaj je
radi lakšeg uočavanja označen
oznakom s bočne strane gume.
Ako se prednje gume troše više nego stražnje, periodički mijenjajte prednje
i stražnje kotače. Osigurajte da su
smjer i rotacija kotača isti kao i prije.
Gume stare, čak i ako se ne koriste.
Preporučamo zamjenu gume svakih
6 godina.
Promjena veličine guma i
kotača
Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi i napraviti druge izmjene na vozilu.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.

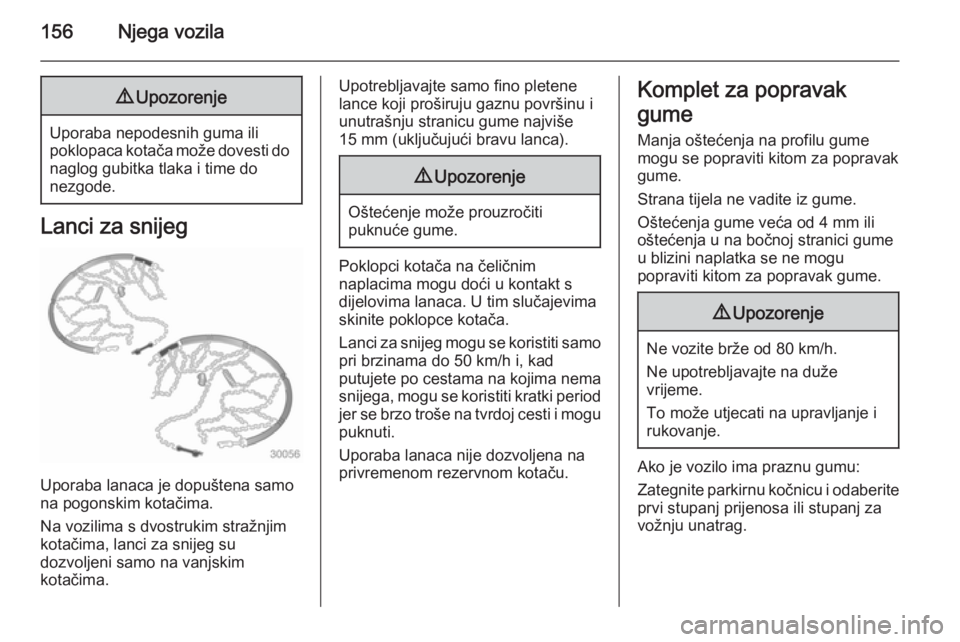

156Njega vozila9Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na pogonskim kotačima.
Na vozilima s dvostrukim stražnjim
kotačima, lanci za snijeg su
dozvoljeni samo na vanjskim
kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
15 mm (uključujući bravu lanca).9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Poklopci kotača na čeličnim
naplacima mogu doći u kontakt s
dijelovima lanaca. U tim slučajevima
skinite poklopce kotača.
Lanci za snijeg mogu se koristiti samo pri brzinama do 50 km/h i, kadputujete po cestama na kojima nema
snijega, mogu se koristiti kratki period jer se brzo troše na tvrdoj cesti i mogu
puknuti.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak
gume Manja oštećenja na profilu gumemogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja u na bočnoj stranici gume
u blizini naplatka se ne mogu
popraviti kitom za popravak gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je vozilo ima praznu gumu:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa ili stupanj za
vožnju unatrag.

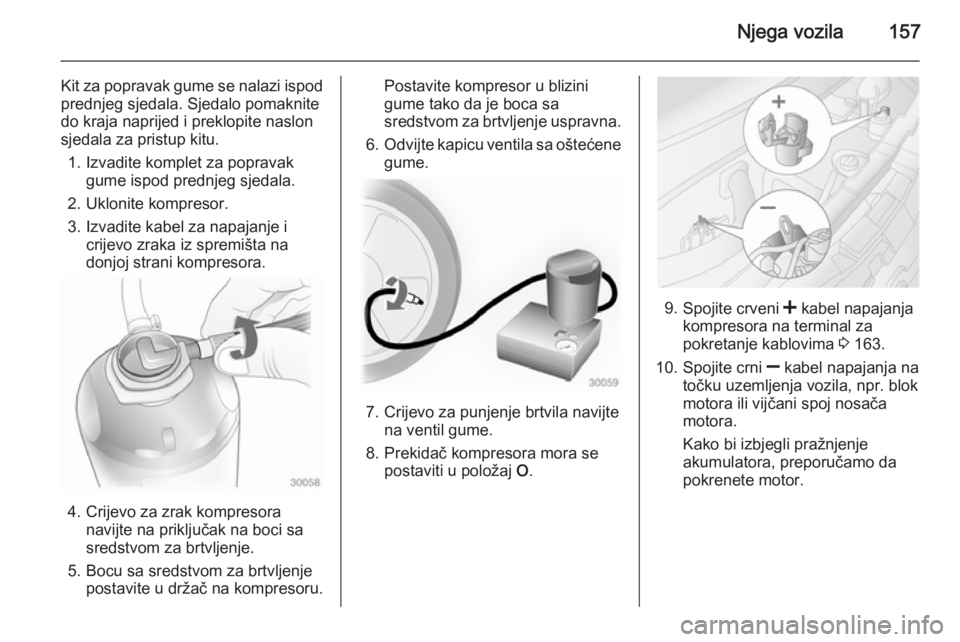

Njega vozila157
Kit za popravak gume se nalazi ispod
prednjeg sjedala. Sjedalo pomaknite
do kraja naprijed i preklopite naslon
sjedala za pristup kitu.
1. Izvadite komplet za popravak gume ispod prednjeg sjedala.
2. Uklonite kompresor.
3. Izvadite kabel za napajanje i crijevo zraka iz spremišta nadonjoj strani kompresora.
4. Crijevo za zrak kompresora
navijte na priključak na boci sa
sredstvom za brtvljenje.
5. Bocu sa sredstvom za brtvljenje postavite u držač na kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
6. Odvijte kapicu ventila sa oštećene
gume.
7. Crijevo za punjenje brtvila navijte na ventil gume.
8. Prekidač kompresora mora se postaviti u položaj O.
9.
Spojite crveni < kabel napajanja
kompresora na terminal za
pokretanje kablovima 3 163.
10. Spojite crni ] kabel napajanja na
točku uzemljenja vozila, npr. blok
motora ili vijčani spoj nosača
motora.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.

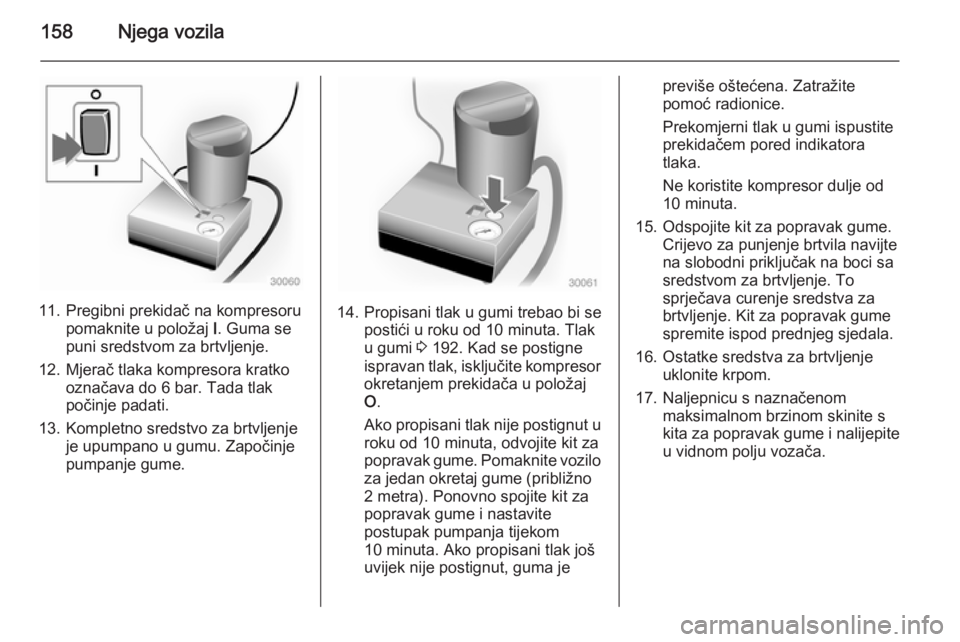

158Njega vozila
11. Pregibni prekidač na kompresorupomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
12. Mjerač tlaka kompresora kratko označava do 6 bar. Tada tlak
počinje padati.
13. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinjepumpanje gume.14. Propisani tlak u gumi trebao bi se postići u roku od 10 minuta. Tlak
u gumi 3 192. Kad se postigne
ispravan tlak, isključite kompresor
okretanjem prekidača u položaj
O .
Ako propisani tlak nije postignut u roku od 10 minuta, odvojite kit za
popravak gume. Pomaknite vozilo za jedan okretaj gume (približno
2 metra). Ponovno spojite kit za
popravak gume i nastavite
postupak pumpanja tijekom
10 minuta. Ako propisani tlak još
uvijek nije postignut, guma je
previše oštećena. Zatražite
pomoć radionice.
Prekomjerni tlak u gumi ispustite
prekidačem pored indikatora
tlaka.
Ne koristite kompresor dulje od
10 minuta.
15. Odspojite kit za popravak gume. Crijevo za punjenje brtvila navijte
na slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Kit za popravak gume
spremite ispod prednjeg sjedala.
16. Ostatke sredstva za brtvljenje uklonite krpom.
17. Naljepnicu s naznačenom maksimalnom brzinom skinite s
kita za popravak gume i nalijepite
u vidnom polju vozača.
