OPEL MOVANO_B 2014 Uživatelská příručka (in Czech)

Péče o vozidlo149
5. Vraťte zpět držák žárovky.
6. Zašroubujte zpět šroub.
Přídavné brzdové světlo
1. Sejměte kryt na vnitřní straně zadních dveří.
2. Odšroubujte matici z polohovacího čepu na zadní
straně sestavy světla.
3. Vyjměte sestavu světla z otvoru na vnější straně.
4. Odpojte konektor kabeláže od sestavy světla.
5. Vyjměte držák žárovky ze sestavy
světla a vyměňte žárovku.
6. Vložte držák žárovky do sestavy světla a připojte zpět konektor
kabeláže k sestavě světla.
7. Nasaďte sestavu světla zpět do otvoru a dbejte, aby byla správně
usazená.
8. Zašroubujte zpět matici na polohovací čep na zadní straně
sestavy světla.
9. Nasaďte kryt na vnitřní stranu zadních dveří.
Osvětlení RZ
1. Pomocí plochého šroubováku odjistěte prosvětlovací kryt.
2. Vyjměte kryt a vyměňte žárovku.
3. Nainstalujte zpět prosvětlovací kryt.

150Péče o vozidloOsvětlení interiéruPřední stropní svítilna
1. Pomocí plochého šroubováku sejměte prosvětlovací kryt.
2. Vyměňte žárovku.
3. Nainstalujte zpět prosvětlovací kryt.
Osvětlení zavazadlového
prostoru
1. Pomocí plochého šroubováku vyjměte sestavu světla.
2. Odpojte konektor kabeláže od sestavy světla.
3. Sejměte prosvětlovací kryt a vyměňte žárovku.
4. Připojte zpět konektor kabeláže a sestavu světla namontujte zpět.
Osvětlení obložení předních
dveří
1. Pomocí plochého šroubováku vyjměte sestavu světla.
2. Sejměte prosvětlovací kryt světla.
3. Vyměňte žárovku a nasaďte prosvětlovací kryt.
4. Namontujte zpět sestavu světla.
Zadní stropní svítilny
Žárovky nechte vyměnit v servisu.
Světlo odkládací schránkyv palubní desce
Žárovky nechte vyměnit v servisu.

Péče o vozidlo151Osvětlení panelu přístrojů
Žárovky nechte vyměnit v servisu.Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
■ na levé straně za obložením přístrojové desky.
■ v motorovém prostoru pod vyrovnávací nádržkou chladicí
kapaliny.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Doporučuje se vozit s sebou celou
sadu pojistek. Obraťte se na servis.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.

152Péče o vozidlo

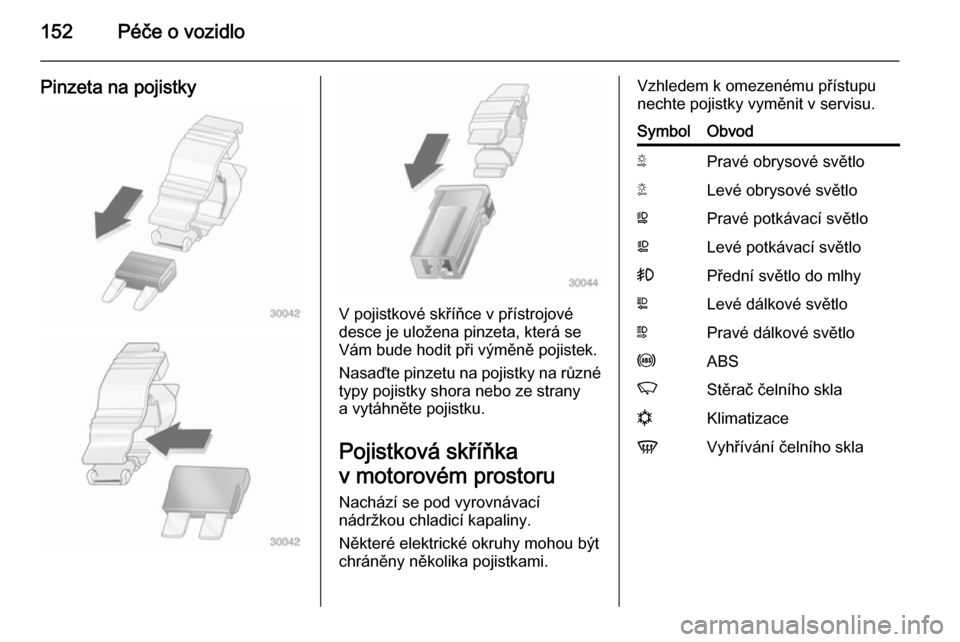

Pinzeta na pojistky
V pojistkové skříňce v přístrojové
desce je uložena pinzeta, která se
Vám bude hodit při výměně pojistek.
Nasaďte pinzetu na pojistky na různé typy pojistky shora nebo ze strany
a vytáhněte pojistku.
Pojistková skříňka
v motorovém prostoru Nachází se pod vyrovnávací
nádržkou chladicí kapaliny.
Některé elektrické okruhy mohou být
chráněny několika pojistkami.
Vzhledem k omezenému přístupu
nechte pojistky vyměnit v servisu.SymbolObvodSPravé obrysové světloTLevé obrysové světloWPravé potkávací světloaLevé potkávací světlo>Přední světlo do mlhyLLevé dálkové světloNPravé dálkové světlouABSKStěrač čelního sklanKlimatizaceVVyhřívání čelního skla

Péče o vozidlo153Pojistková skříňka

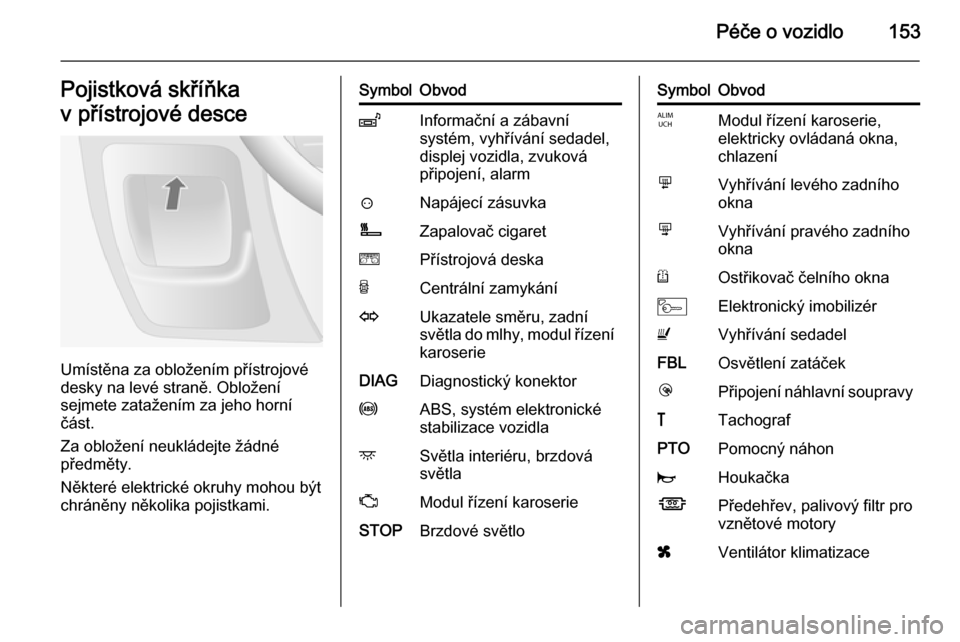

v přístrojové desce
Umístěna za obložením přístrojové
desky na levé straně. Obložení
sejmete zatažením za jeho horní část.
Za obložení neukládejte žádné
předměty.
Některé elektrické okruhy mohou být
chráněny několika pojistkami.
SymbolObvodZInformační a zábavní
systém, vyhřívání sedadel,
displej vozidla, zvuková
připojení, alarm?Napájecí zásuvkaÌZapalovač cigaretePřístrojová deskaUCentrální zamykáníOUkazatele směru, zadní
světla do mlhy, modul řízení
karoserieDIAGDiagnostický konektoruABS, systém elektronické
stabilizace vozidladSvětla interiéru, brzdová
světlaZModul řízení karoserieSTOPBrzdové světloSymbolObvodIModul řízení karoserie,
elektricky ovládaná okna,
chlazenímVyhřívání levého zadního
oknanVyhřívání pravého zadního
oknaROstřikovač čelního oknaMElektronický imobilizérUVyhřívání sedadelFBLOsvětlení zatáčeklPřipojení náhlavní soupravy&TachografPTOPomocný náhonjHoukačkaÍPředehřev, palivový filtr pro
vznětové motoryxVentilátor klimatizace

154Péče o vozidlo
SymbolObvodADPDodatečná přizpůsobení,Elektricky ovládaná okna,
modul řízení karoserieNářadí vozidla

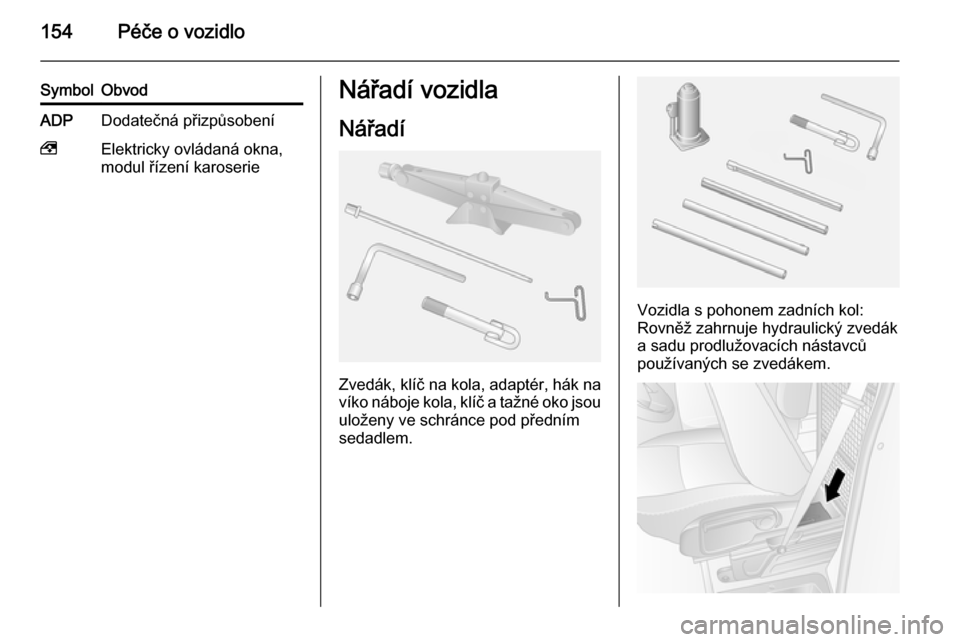

Nářadí
Zvedák, klíč na kola, adaptér, hák na
víko náboje kola, klíč a tažné oko jsou
uloženy ve schránce pod předním
sedadlem.
Vozidla s pohonem zadních kol:
Rovněž zahrnuje hydraulický zvedák
a sadu prodlužovacích nástavců
používaných se zvedákem.

Péče o vozidlo155
Pro získání přístupu k této schránce
posuňte sedadlo zcela dopředu
a sklopte opěradlo.
Souprava na opravu pneumatik
3 158.
Rezervní kolo 3 162.Kola a pneumatiky
Stav pneumatik, stav ráfků
Hrany přejíždějte pomalu a pokud možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování
neopírejte pneumatiky o hranu
obrubníku.
Pravidelně kontrolujte kola z hlediska poškození. V případě poškozenínebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Pneumatiky
Pneumatiky instalované výrobcem
odpovídají podvozku a nabízejí
optimální jízdní pohodlí
a bezpečnost.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost
řízení při teplotách nižších než 7 °C
a měly by být proto použity na všech
čtyřech kolech.V souladu s předpisy dané země
musí být v zorném poli řidiče
přilepeno upozornění uvádějící
maximální povolenou rychlost pro
pneumatiky.
Značení pneumatik Např. 215/65 R 16 C 109 R215=Šířka pneumatiky, mm65=Přůřezový poměr (výška
pneumatiky vůči šířce) %R=Typ pneumatiky: RadiálníRF=Typ: RunFlat16=Průměr ráfku, v palcíchC=Nákladní nebo komerční
využití88=Index zatížení, např. 109
odpovídá zatížení přibližně
1 030 kgR=Písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h

156Péče o vozidloTlak vzduchu
v pneumatikách Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo.
Tlak vzduchu v pneumatikách
3 194.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na hodnotu udávanou pro maximální
zatížení vozidla.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní komfort
a spotřebu paliva a zvýší opotřebení
pneumatik.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
Pohon zadních kol, s dvojitými
zadními koly Při huštění vnější pneumatiky by
měla hadička, sloužící k huštění,
procházet mezi oběma koly.
Hloubka vzorku
Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (zimní pneumatiky:
4 mm).
Z bezpečnostních důvodů
doporučujeme, aby se hloubka
vzorku na pneumatikách na jedné
nápravě neodlišovala o více než
2 mm.
Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než vzadu, pravidelně měňte přední kola
za zadní. Ujistěte se, že směr otáčení
kol je stejný jako byl předtím.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik každých 6 let.

Péče o vozidlo157Změna velikosti
pneumatiky a kola Pokud chcete používat pneumatikyjiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.9 Varování
Použití nevhodných pneumatik
nebo ráfků může vést k dopravní nehodě a učiní neplatným typové
schválení vozidla.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, nesmějí mít pneumatiky
žebra chránící ráfek.
Kryty kol nesmějí zhoršovat chlazení
brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Řetězy na kola
Sněhové řetězy smíte použít pouze
na poháněná kola.
U vozidel s dvojitými zadními koly je
povoleno použít sněhové řetězy
pouze na vnější kola.
Používejte pouze řetězy s drobnými
články, které nezvýší běhoun ani bok pneumatiky o více než 15 mm (včetně
zámku řetězu).9 Varování
Poškozená pneumatika může
kdykoli prasknout.
Kryty kol na ocelových ráfcích se
mohou dostat do kontaktu s některou
částí sněhových řetězů. V tomto
případě ozdobné kryty sejměte.
Se sněhovými řetězy smíte jet
maximální rychlostí 50 km/h a po holé
vozovce smíte jet pouze krátce,
neboť řetězy by se na tvrdé vozovce
velmi rychle opotřebovaly a mohly by
prasknout.
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.

158Péče o vozidloSouprava na opravu
pneumatik Menší poškození vzorku je možné
opravit pomocí soupravy na opravu
pneumatik.
Cizí objekty z pneumatik nevyjímejte.
Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky v blízkosti ráfku nelze
soupravou na opravu pneumatik
opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte po delší dobu.
Řízení a ovládání může být
ovlivněno.
Pokud má vozidlo defekt pneumatiky:
Zatáhněte parkovací brzdu a zařaďte
první převodový stupeň nebo
zpátečku.
Sada pro opravu pneumatik je
umístěná pod předním sedadlem. Pro
získání přístupu k sadě posuňte
sedadlo zcela dopředu a sklopte
opěradlo.
1. Vyjměte Soupravu na opravu pneumatik zpod předního
sedadla.
2. Vyjměte kompresor.
3. Vyjměte napájecí kabel a hadičku
z úložného prostoru na spodní
straně kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicíhmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadičku pro těsnicí hmotu na ventilek pneumatiky.
8. Kolébkový spínač na kompresoru musí být v poloze O.
