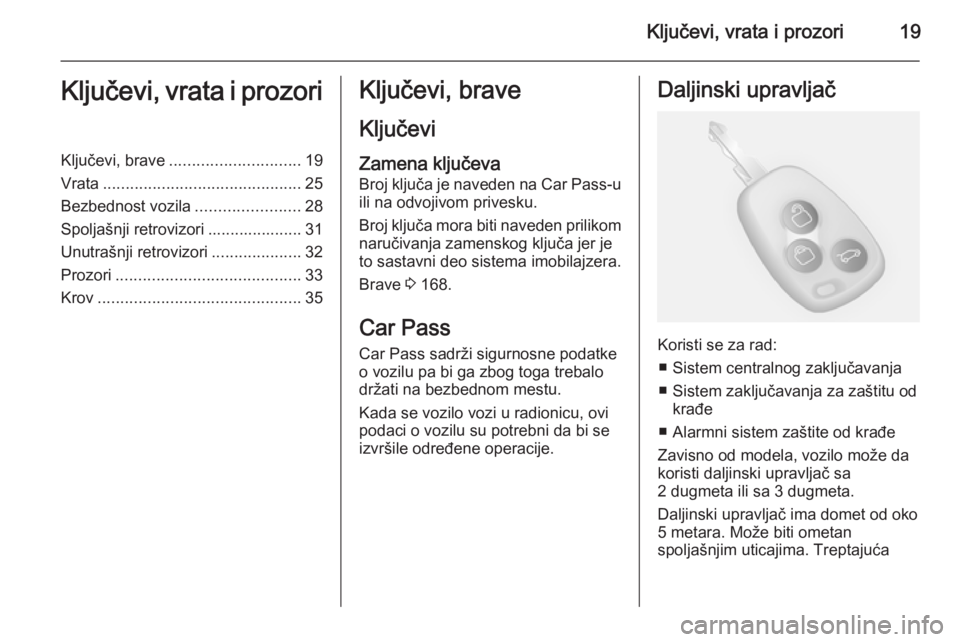

Ključevi, vrata i prozori19Ključevi, vrata i prozoriKljučevi, brave............................. 19
Vrata ............................................ 25
Bezbednost vozila .......................28
Spoljašnji retrovizori ..................... 31
Unutrašnji retrovizori ....................32
Prozori ......................................... 33
Krov ............................................. 35Ključevi, brave
KljučeviZamena ključeva
Broj ključa je naveden na Car Pass-u
ili na odvojivom privesku.
Broj ključa mora biti naveden prilikom naručivanja zamenskog ključa jer je
to sastavni deo sistema imobilajzera.
Brave 3 168.
Car Pass Car Pass sadrži sigurnosne podatke
o vozilu pa bi ga zbog toga trebalo
držati na bezbednom mestu.
Kada se vozilo vozi u radionicu, ovi
podaci o vozilu su potrebni da bi se
izvršile određene operacije.Daljinski upravljač
Koristi se za rad:
■ Sistem centralnog zaključavanja
■ Sistem zaključavanja za zaštitu od krađe
■ Alarmni sistem zaštite od krađe
Zavisno od modela, vozilo može da koristi daljinski upravljač sa
2 dugmeta ili sa 3 dugmeta.
Daljinski upravljač ima domet od oko
5 metara. Može biti ometan
spoljašnjim uticajima. Treptajuća
Page 22 of 205

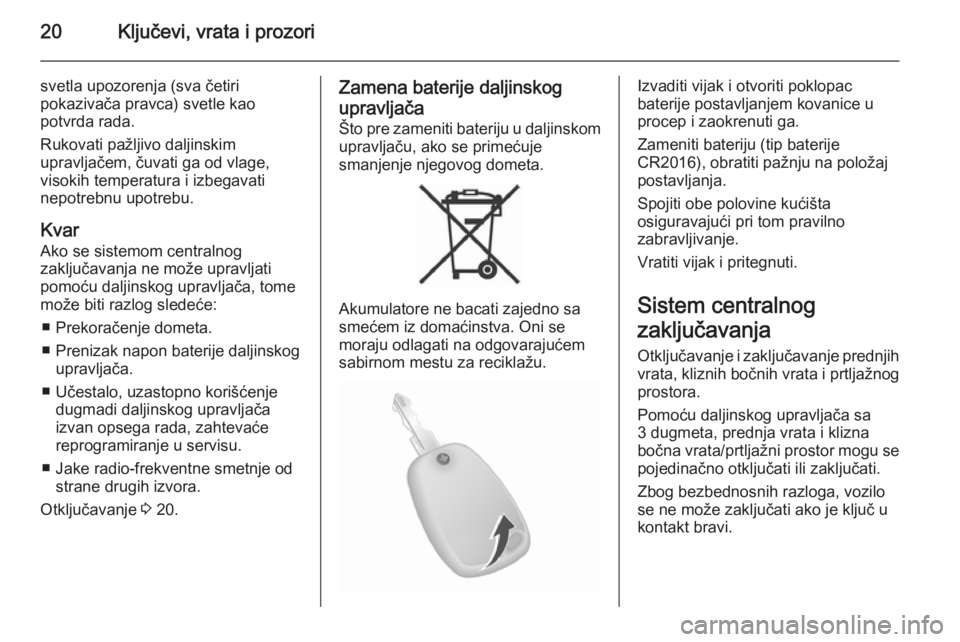

20Ključevi, vrata i prozori
svetla upozorenja (sva četiri
pokazivača pravca) svetle kao
potvrda rada.
Rukovati pažljivo daljinskim
upravljačem, čuvati ga od vlage,
visokih temperatura i izbegavati
nepotrebnu upotrebu.
Kvar
Ako se sistemom centralnog
zaključavanja ne može upravljati
pomoću daljinskog upravljača, tome
može biti razlog sledeće:
■ Prekoračenje dometa.
■ Prenizak napon baterije daljinskog upravljača.
■ Učestalo, uzastopno korišćenje dugmadi daljinskog upravljača
izvan opsega rada, zahtevaće
reprogramiranje u servisu.
■ Jake radio-frekventne smetnje od strane drugih izvora.
Otključavanje 3 20.Zamena baterije daljinskog
upravljača Što pre zameniti bateriju u daljinskom
upravljaču, ako se primećuje
smanjenje njegovog dometa.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Izvaditi vijak i otvoriti poklopac
baterije postavljanjem kovanice u
procep i zaokrenuti ga.
Zameniti bateriju (tip baterije
CR2016), obratiti pažnju na položaj
postavljanja.
Spojiti obe polovine kućišta
osiguravajući pri tom pravilno
zabravljivanje.
Vratiti vijak i pritegnuti.
Sistem centralnog
zaključavanja Otključavanje i zaključavanje prednjih
vrata, kliznih bočnih vrata i prtljažnog
prostora.
Pomoću daljinskog upravljača sa
3 dugmeta, prednja vrata i klizna
bočna vrata/prtljažni prostor mogu se pojedinačno otključati ili zaključati.
Zbog bezbednosnih razloga, vozilo
se ne može zaključati ako je ključ u
kontakt bravi.
Page 23 of 205

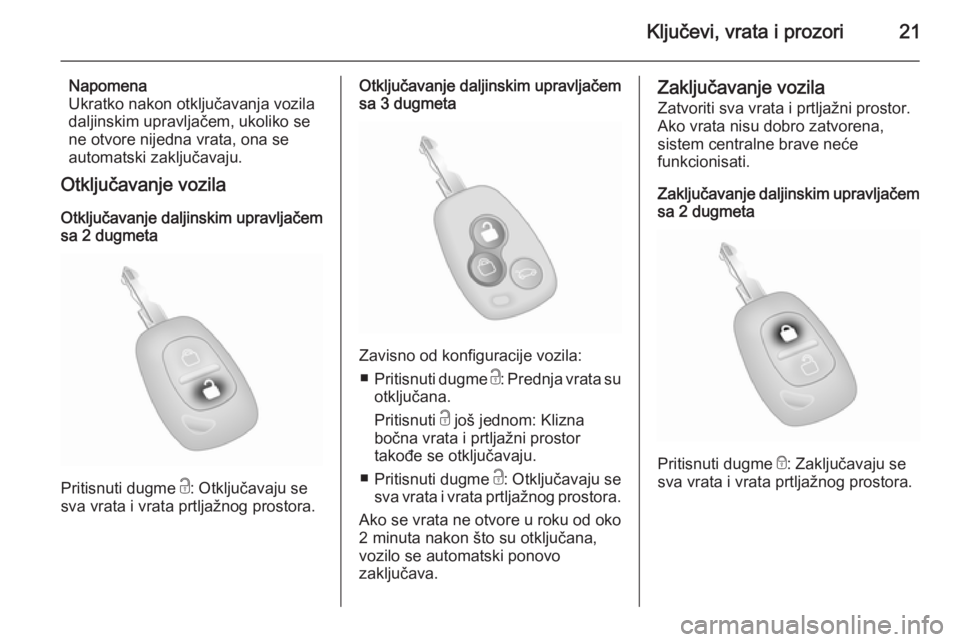

Ključevi, vrata i prozori21
Napomena
Ukratko nakon otključavanja vozila
daljinskim upravljačem, ukoliko se ne otvore nijedna vrata, ona seautomatski zaključavaju.
Otključavanje vozila
Otključavanje daljinskim upravljačem
sa 2 dugmeta
Pritisnuti dugme c: Otključavaju se
sva vrata i vrata prtljažnog prostora.
Otključavanje daljinskim upravljačem sa 3 dugmeta
Zavisno od konfiguracije vozila:
■ Pritisnuti dugme c: Prednja vrata su
otključana.
Pritisnuti c još jednom: Klizna
bočna vrata i prtljažni prostor
takođe se otključavaju.
■ Pritisnuti dugme c: Otključavaju se
sva vrata i vrata prtljažnog prostora.
Ako se vrata ne otvore u roku od oko
2 minuta nakon što su otključana,
vozilo se automatski ponovo
zaključava.
Zaključavanje vozila
Zatvoriti sva vrata i prtljažni prostor.
Ako vrata nisu dobro zatvorena,
sistem centralne brave neće
funkcionisati.
Zaključavanje daljinskim upravljačem sa 2 dugmeta
Pritisnuti dugme e: Zaključavaju se
sva vrata i vrata prtljažnog prostora.
Page 24 of 205

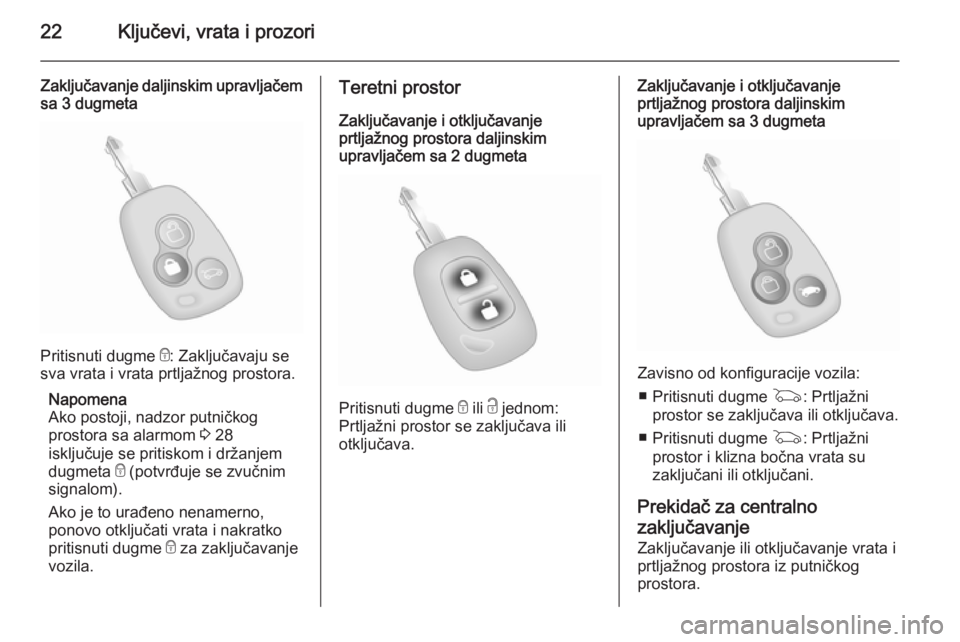

22Ključevi, vrata i prozori
Zaključavanje daljinskim upravljačem
sa 3 dugmeta
Pritisnuti dugme e: Zaključavaju se
sva vrata i vrata prtljažnog prostora.
Napomena
Ako postoji, nadzor putničkog
prostora sa alarmom 3 28
isključuje se pritiskom i držanjem dugmeta e (potvrđuje se zvučnim
signalom).
Ako je to urađeno nenamerno,
ponovo otključati vrata i nakratko
pritisnuti dugme e za zaključavanje
vozila.
Teretni prostor
Zaključavanje i otključavanje
prtljažnog prostora daljinskim
upravljačem sa 2 dugmeta
Pritisnuti dugme e ili c jednom:
Prtljažni prostor se zaključava ili
otključava.
Zaključavanje i otključavanje
prtljažnog prostora daljinskim
upravljačem sa 3 dugmeta
Zavisno od konfiguracije vozila:
■ Pritisnuti dugme G: Prtljažni
prostor se zaključava ili otključava.
■ Pritisnuti dugme G: Prtljažni
prostor i klizna bočna vrata su
zaključani ili otključani.
Prekidač za centralno
zaključavanje
Zaključavanje ili otključavanje vrata i prtljažnog prostora iz putničkog
prostora.
Page 25 of 205

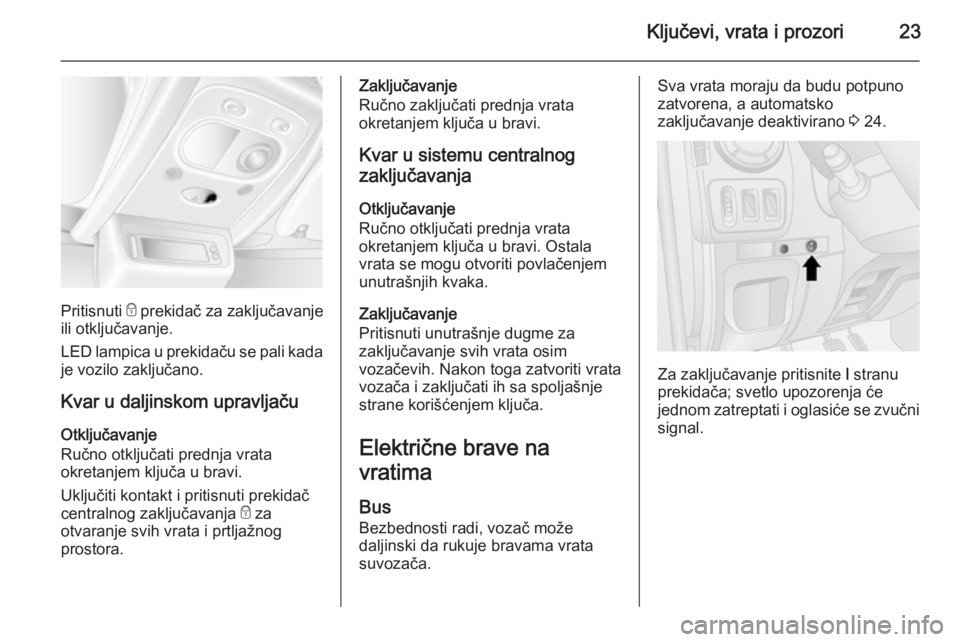

Ključevi, vrata i prozori23
Pritisnuti e prekidač za zaključavanje
ili otključavanje.
LED lampica u prekidaču se pali kada je vozilo zaključano.
Kvar u daljinskom upravljaču Otključavanje
Ručno otključati prednja vrata
okretanjem ključa u bravi.
Uključiti kontakt i pritisnuti prekidač
centralnog zaključavanja e za
otvaranje svih vrata i prtljažnog
prostora.
Zaključavanje
Ručno zaključati prednja vrata
okretanjem ključa u bravi.
Kvar u sistemu centralnog
zaključavanja
Otključavanje
Ručno otključati prednja vrata
okretanjem ključa u bravi. Ostala
vrata se mogu otvoriti povlačenjem
unutrašnjih kvaka.
Zaključavanje
Pritisnuti unutrašnje dugme za
zaključavanje svih vrata osim
vozačevih. Nakon toga zatvoriti vrata
vozača i zaključati ih sa spoljašnje
strane korišćenjem ključa.
Električne brave na
vratima
Bus
Bezbednosti radi, vozač može daljinski da rukuje bravama vrata
suvozača.Sva vrata moraju da budu potpuno
zatvorena, a automatsko
zaključavanje deaktivirano 3 24.
Za zaključavanje pritisnite l stranu
prekidača; svetlo upozorenja će
jednom zatreptati i oglasiće se zvučni
signal.
Page 26 of 205

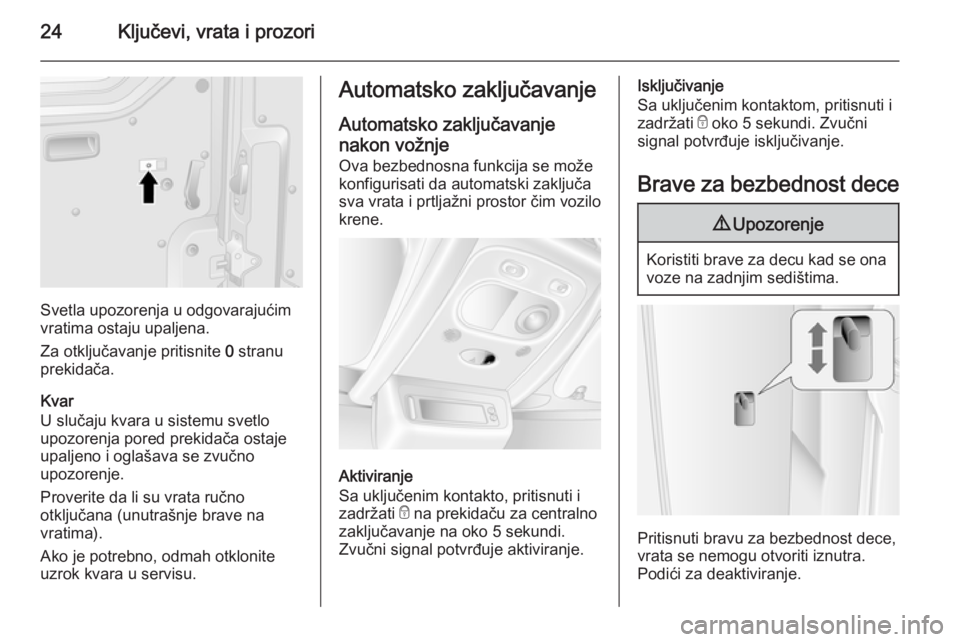

24Ključevi, vrata i prozori
Svetla upozorenja u odgovarajućim
vratima ostaju upaljena.
Za otključavanje pritisnite 0 stranu
prekidača.
Kvar
U slučaju kvara u sistemu svetlo
upozorenja pored prekidača ostaje
upaljeno i oglašava se zvučno
upozorenje.
Proverite da li su vrata ručno
otključana (unutrašnje brave na
vratima).
Ako je potrebno, odmah otklonite
uzrok kvara u servisu.
Automatsko zaključavanje
Automatsko zaključavanje
nakon vožnje
Ova bezbednosna funkcija se može
konfigurisati da automatski zaključa
sva vrata i prtljažni prostor čim vozilo krene.
Aktiviranje
Sa uključenim kontakto, pritisnuti i
zadržati e na prekidaču za centralno
zaključavanje na oko 5 sekundi.
Zvučni signal potvrđuje aktiviranje.
Isključivanje
Sa uključenim kontaktom, pritisnuti i
zadržati e oko 5 sekundi. Zvučni
signal potvrđuje isključivanje.
Brave za bezbednost dece9 Upozorenje
Koristiti brave za decu kad se ona
voze na zadnjim sedištima.
Pritisnuti bravu za bezbednost dece,
vrata se nemogu otvoriti iznutra.
Podići za deaktiviranje.
Page 27 of 205

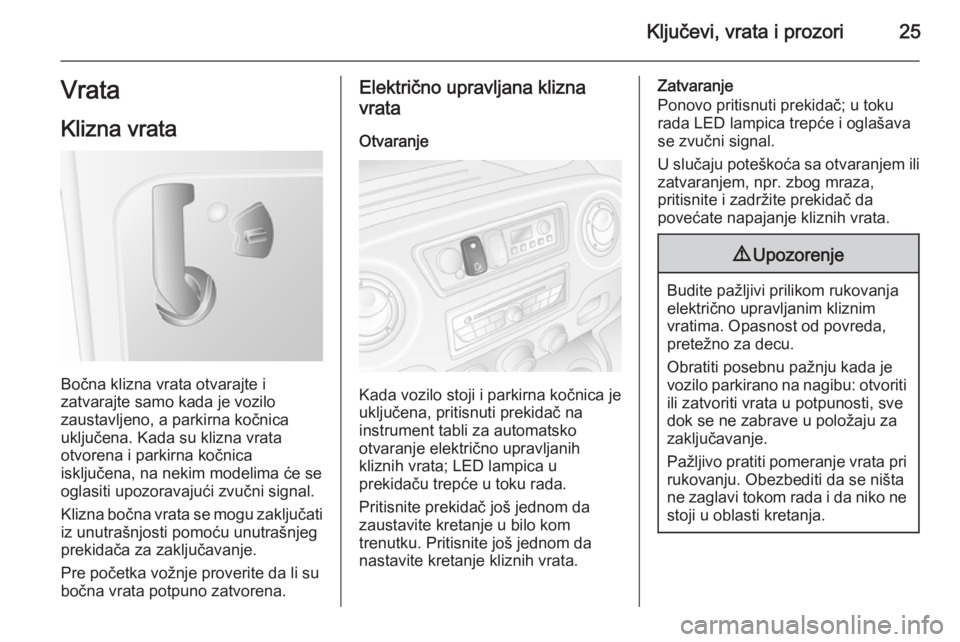

Ključevi, vrata i prozori25Vrata
Klizna vrata
Bočna klizna vrata otvarajte i
zatvarajte samo kada je vozilo
zaustavljeno, a parkirna kočnica
uključena. Kada su klizna vrata
otvorena i parkirna kočnica
isključena, na nekim modelima će se
oglasiti upozoravajući zvučni signal.
Klizna bočna vrata se mogu zaključati
iz unutrašnjosti pomoću unutrašnjeg
prekidača za zaključavanje.
Pre početka vožnje proverite da li su
bočna vrata potpuno zatvorena.
Električno upravljana klizna
vrata
Otvaranje
Kada vozilo stoji i parkirna kočnica je
uključena, pritisnuti prekidač na
instrument tabli za automatsko
otvaranje električno upravljanih
kliznih vrata; LED lampica u
prekidaču trepće u toku rada.
Pritisnite prekidač još jednom da
zaustavite kretanje u bilo kom
trenutku. Pritisnite još jednom da
nastavite kretanje kliznih vrata.
Zatvaranje
Ponovo pritisnuti prekidač; u toku
rada LED lampica trepće i oglašava
se zvučni signal.
U slučaju poteškoća sa otvaranjem ili
zatvaranjem, npr. zbog mraza,
pritisnite i zadržite prekidač da
povećate napajanje kliznih vrata.9 Upozorenje
Budite pažljivi prilikom rukovanja
električno upravljanim kliznim
vratima. Opasnost od povreda,
pretežno za decu.
Obratiti posebnu pažnju kada je
vozilo parkirano na nagibu: otvoriti ili zatvoriti vrata u potpunosti, sve
dok se ne zabrave u položaju za
zaključavanje.
Pažljivo pratiti pomeranje vrata pri rukovanju. Obezbediti da se ništa
ne zaglavi tokom rada i da niko ne
stoji u oblasti kretanja.
Page 28 of 205

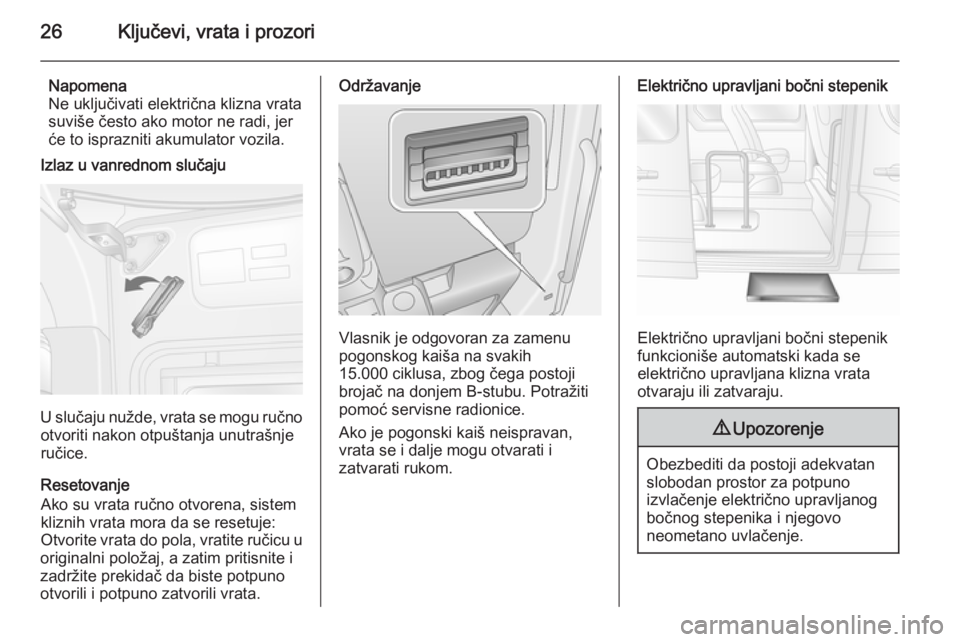

26Ključevi, vrata i prozori
Napomena
Ne uključivati električna klizna vrata
suviše često ako motor ne radi, jer
će to isprazniti akumulator vozila.
Izlaz u vanrednom slučaju
U slučaju nužde, vrata se mogu ručno otvoriti nakon otpuštanja unutrašnje
ručice.
Resetovanje
Ako su vrata ručno otvorena, sistem kliznih vrata mora da se resetuje:
Otvorite vrata do pola, vratite ručicu u
originalni položaj, a zatim pritisnite i
zadržite prekidač da biste potpuno
otvorili i potpuno zatvorili vrata.
Održavanje
Vlasnik je odgovoran za zamenu
pogonskog kaiša na svakih
15.000 ciklusa, zbog čega postoji
brojač na donjem B-stubu. Potražiti
pomoć servisne radionice.
Ako je pogonski kaiš neispravan,
vrata se i dalje mogu otvarati i
zatvarati rukom.
Električno upravljani bočni stepenik
Električno upravljani bočni stepenik
funkcioniše automatski kada se
električno upravljana klizna vrata
otvaraju ili zatvaraju.
9 Upozorenje
Obezbediti da postoji adekvatan
slobodan prostor za potpuno
izvlačenje električno upravljanog bočnog stepenika i njegovo
neometano uvlačenje.
Page 29 of 205

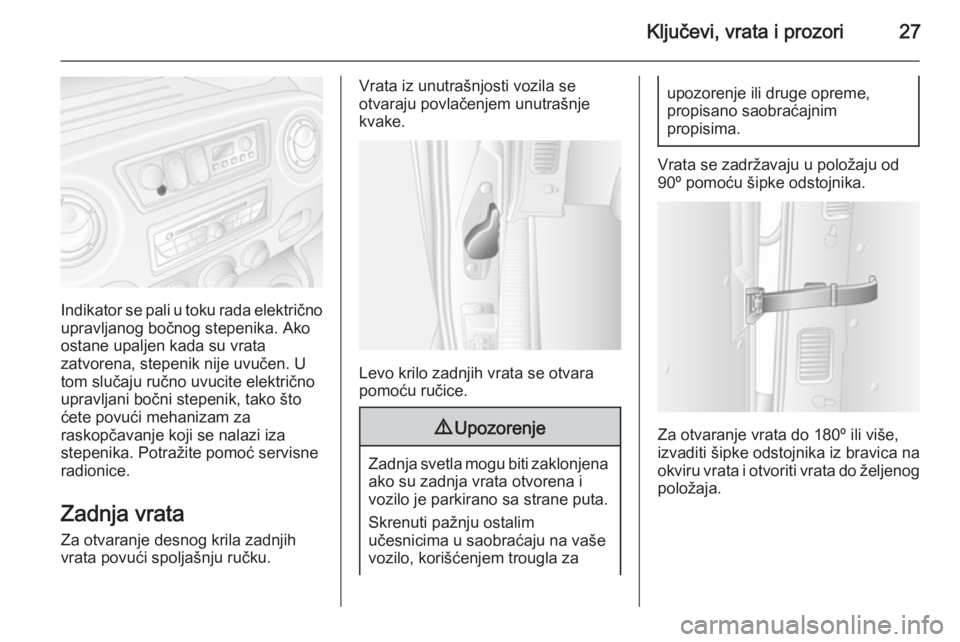

Ključevi, vrata i prozori27
Indikator se pali u toku rada električnoupravljanog bočnog stepenika. Akoostane upaljen kada su vrata
zatvorena, stepenik nije uvučen. U
tom slučaju ručno uvucite električno
upravljani bočni stepenik, tako što
ćete povući mehanizam za
raskopčavanje koji se nalazi iza
stepenika. Potražite pomoć servisne
radionice.
Zadnja vrata
Za otvaranje desnog krila zadnjih
vrata povući spoljašnju ručku.
Vrata iz unutrašnjosti vozila se
otvaraju povlačenjem unutrašnje
kvake.
Levo krilo zadnjih vrata se otvara
pomoću ručice.
9 Upozorenje
Zadnja svetla mogu biti zaklonjena
ako su zadnja vrata otvorena i
vozilo je parkirano sa strane puta.
Skrenuti pažnju ostalim
učesnicima u saobraćaju na vaše
vozilo, korišćenjem trougla za
upozorenje ili druge opreme,
propisano saobraćajnim
propisima.
Vrata se zadržavaju u položaju od 90º pomoću šipke odstojnika.
Za otvaranje vrata do 180º ili više,
izvaditi šipke odstojnika iz bravica na
okviru vrata i otvoriti vrata do željenog položaja.
Page 30 of 205

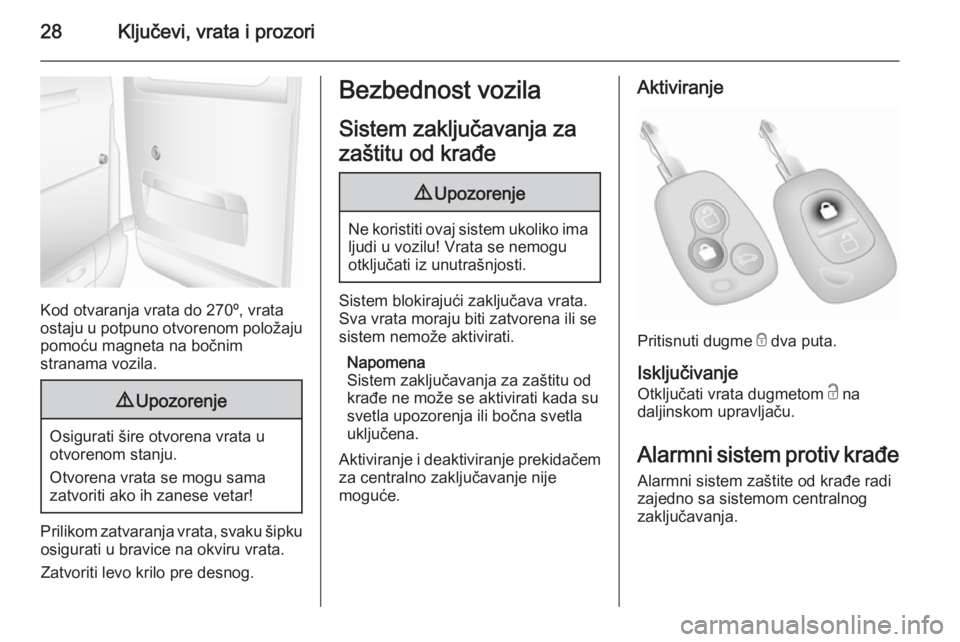

28Ključevi, vrata i prozori
Kod otvaranja vrata do 270º, vrata
ostaju u potpuno otvorenom položaju
pomoću magneta na bočnim
stranama vozila.
9 Upozorenje
Osigurati šire otvorena vrata u
otvorenom stanju.
Otvorena vrata se mogu sama
zatvoriti ako ih zanese vetar!
Prilikom zatvaranja vrata, svaku šipku osigurati u bravice na okviru vrata.
Zatvoriti levo krilo pre desnog.
Bezbednost vozila
Sistem zaključavanja za
zaštitu od krađe9 Upozorenje
Ne koristiti ovaj sistem ukoliko ima
ljudi u vozilu! Vrata se nemogu
otključati iz unutrašnjosti.
Sistem blokirajući zaključava vrata.
Sva vrata moraju biti zatvorena ili se
sistem nemože aktivirati.
Napomena
Sistem zaključavanja za zaštitu od
krađe ne može se aktivirati kada su
svetla upozorenja ili bočna svetla uključena.
Aktiviranje i deaktiviranje prekidačem
za centralno zaključavanje nije
moguće.
Aktiviranje
Pritisnuti dugme e dva puta.
Isključivanje Otključati vrata dugmetom c na
daljinskom upravljaču.
Alarmni sistem protiv krađe Alarmni sistem zaštite od krađe radizajedno sa sistemom centralnog
zaključavanja.
