OPEL MOVANO_B 2014 Посібник з експлуатації (in Ukrainian)

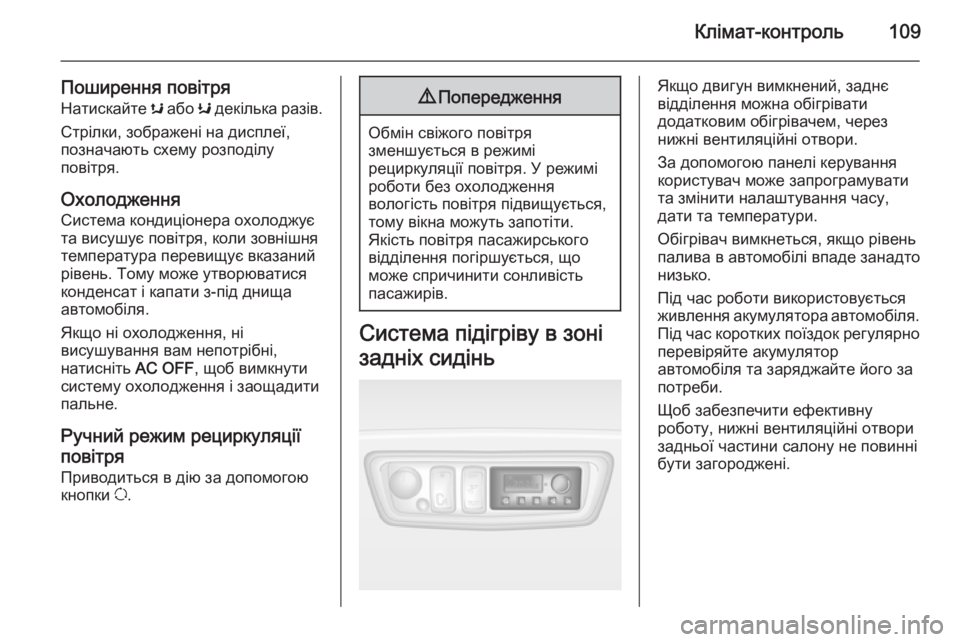

Клімат-контроль109
Поширення повітря
Натискайте s або K декілька разів.
Стрілки, зображені на дисплеї,
позначають схему розподілу
повітря.
ОхолодженняСистема кондиціонера охолоджує
та висушує повітря, коли зовнішня
температура перевищує вказаний
рівень. Тому може утворюватися
конденсат і капати з-під днища
автомобіля.
Якщо ні охолодження, ні
висушування вам непотрібні,
натисніть AC OFF, щоб вимкнути
систему охолодження і заощадити пальне.
Ручний режим рециркуляції
повітря
Приводиться в дію за допомогою
кнопки u.9 Попередження
Обмін свіжого повітря
зменшується в режимі
рециркуляції повітря. У режимі
роботи без охолодження
вологість повітря підвищується,
тому вікна можуть запотіти.
Якість повітря пасажирського
відділення погіршується, що
може спричинити сонливість
пасажирів.
Система підігріву в зоні
задніх сидінь
Якщо двигун вимкнений, заднє
відділення можна обігрівати
додатковим обігрівачем, через нижні вентиляційні отвори.
За допомогою панелі керування користувач може запрограмувати
та змінити налаштування часу,
дати та температури.
Обігрівач вимкнеться, якщо рівень
палива в автомобілі впаде занадто
низько.
Під час роботи використовується
живлення акумулятора автомобіля. Під час коротких поїздок регулярно перевіряйте акумулятор
автомобіля та заряджайте його за
потреби.
Щоб забезпечити ефективну
роботу, нижні вентиляційні отвори задньої частини салону не повинні
бути загороджені.

110Клімат-контроль9Попередження
Не використовуйте систему під
час заправки, коли пил чи
вибухонебезпечні пари присутні
у закритих приміщеннях
(наприклад, у гаражі).
Налаштування часу і дати
Натискайте кнопку Ö, доки не
почнуть миготіти покази часу.
Якщо живлення від акумулятора
автомобіля перервано до його
використання, коротко натисніть
кнопку m або n, щоб покази часу
почали миготіти.
Установіть правильний час
кнопками m чи n.
Час буде встановлено, коли
годинник перестане миготіти.
Після цього почнуть миготіти
покази дати: встановіть дату за
допомогою кнопок m чи n.
День буде встановлено, коли
дисплей перестане миготіти.
Після цього дисплей залишиться
підсвіченим ще приблизно
15 секунд після вимкнення
запалення.
Робота додаткового
обігрівача заднього
відділення Натисніть кнопку Y, щоб увімкнути
обігрів. На дисплеї з'явиться Y, що
свідчитиме про те, що обігрів
працює.
Зміна періоду роботи
обігрівача При вимкненому обігріванні (на
дисплеї не світиться Y), коротко
натисніть кнопку m, доки на
дисплеї не почне миготіти
тривалість роботи обігрівача.
Відрегулюйте тривалість роботи
обігрівача за допомогою кнопок
m чи n. Тривалість встановлена,
коли дисплей гасне.Програмування режиму
обігріву Можна зберігати до трьох різних
програм обігріву.
Натисніть кнопку P відповідну
кількість разів, щоб обрати
необхідну збережену програму.
Коротко натискайте кнопки m чи
n , при цьому на дисплеї буде
миготіти запрограмований час.
За допомогою кнопок m чи n
відрегулюйте бажаний час; потім,
щойно покази часу перестануть
миготіти, відрегулюйте день за
допомогою кнопок m чи n.
Час і дата встановлені, коли
дисплей перестає миготіти.
Виклик збереженої програми
Щоб увімкнути збережену
програму, натисніть кнопку P
відповідну кількість разів, доки на
дисплеї не почне миготіти
відповідний номер.

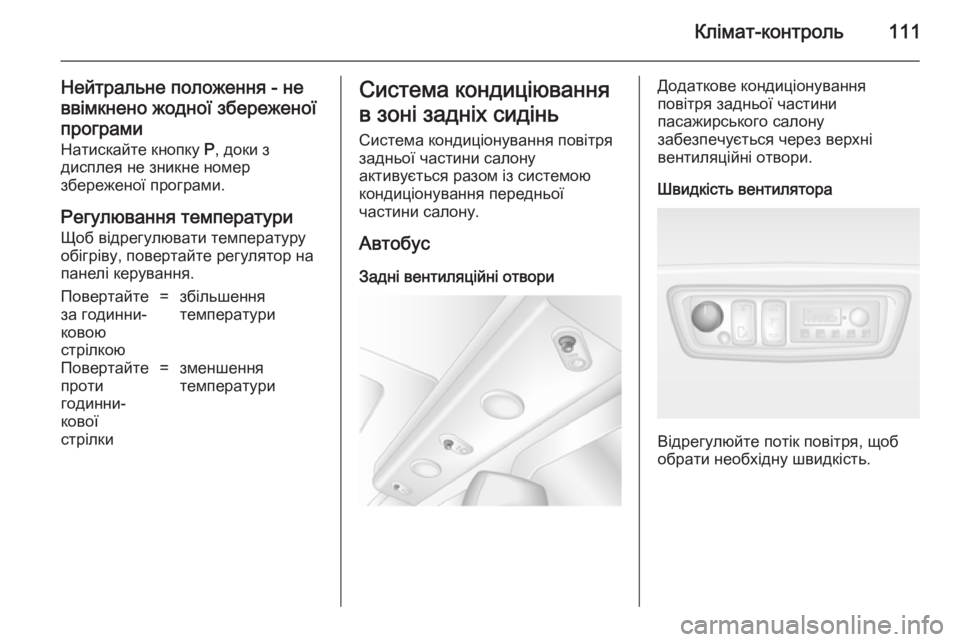

Клімат-контроль111
Нейтральне положення - не
ввімкнено жодної збереженої
програми Натискайте кнопку P, доки з
дисплея не зникне номер
збереженої програми.
Регулювання температури
Щоб відрегулювати температуру
обігріву, повертайте регулятор на
панелі керування.Повертайте
за годинни‐
ковою
стрілкою=збільшення
температуриПовертайте
проти
годинни‐
кової
стрілки=зменшення
температуриСистема кондиціювання
в зоні задніх сидінь
Система кондиціонування повітря задньої частини салону
активується разом із системою
кондиціонування передньої
частини салону.
Автобус
Задні вентиляційні отвориДодаткове кондиціонування
повітря задньої частини
пасажирського салону
забезпечується через верхні
вентиляційні отвори.
Швидкість вентилятора
Відрегулюйте потік повітря, щоб
обрати необхідну швидкість.

112Клімат-контроль
повер‐
тайте за
годинни‐
ковою
стрілкою=збільшення потоку
повітряповер‐
тайте
проти
годинни‐
кової
стрілки=зменшення потоку
повітря
Combi
Додаткове кондиціонування
повітря задньої частини
пасажирського салону
забезпечується через вентиляційні
отвори, розташовані над водієм та
у передній частині салону.
При увімкненому кондиціонері
передньої частини салону
відрегулюйте потік повітря, щоб
обрати необхідну швидкість.
Пересвідчіться, що вентиляційні отвори відкриті під час роботи для
уникнення формування льоду в
системі через відсутність руху
повітря.
Допоміжний обігрівач
Обігрівач охолоджуючої
рідини Підігрівач охолоджувальної рідини
Eberspächer, що працює на паливі,
незалежно від двигуна, забезпечує
швидкий підігрів охолоджувальної
рідини двигуна для забезпечення
обігріву салону при непрацюючому
двигуні.9 Попередження
Не використовуйте систему під
час заправки, коли пил чи
вибухонебезпечні пари присутні
у закритих приміщеннях
(наприклад, у гаражі).
Перед запуском чи
програмуванням запуску системи
поверніть регулятор клімат-
контролю автомобіля на обігрів, а
розподіл повітря - у положення V.
Вимкніть систему, коли вона не
потрібна. Обігрів зупиняється
автоматично після завершення
запрограмованого часу роботи. Він
також вимкнеться, якщо рівень
палива в автомобілі впаде занадто
низько.
Під час роботи використовується
живлення акумулятора автомобіля. Тому тривалість поїздки має бути
не меншою ніж час обігріву. Під час
коротких поїздок регулярно
перевіряйте акумулятор
автомобіля та заряджайте його за
потреби.
Для забезпечення ефективної
роботи вмикайте допоміжний
обігрівач на короткий час один раз
на місяць.
Елементи керування Таймер чи дистанційне керування
вмикає та вимикає систему, а також використовується для
програмування конкретного часу
відправлення.

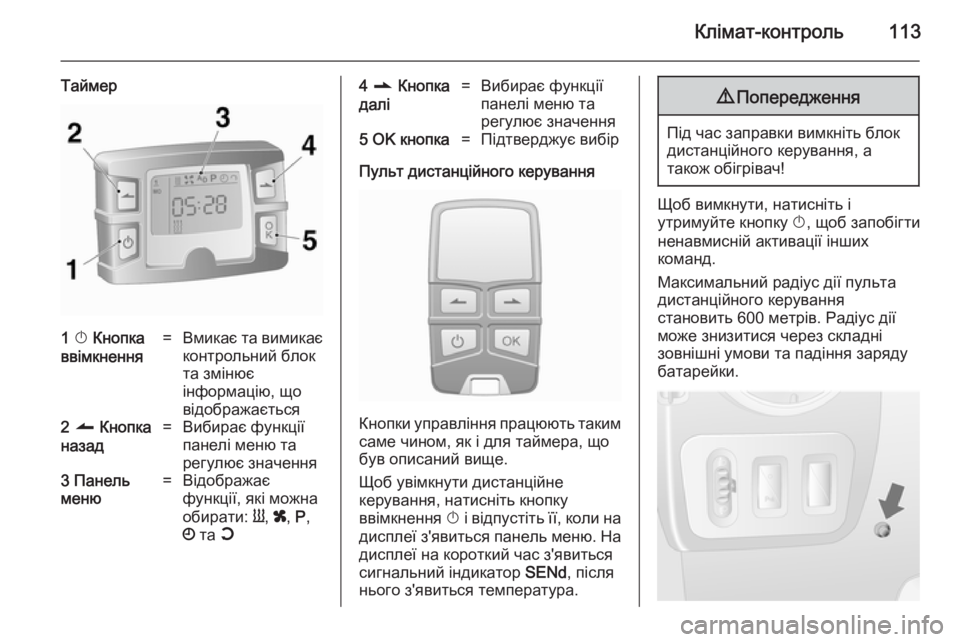

Клімат-контроль113
Таймер1 X Кнопка
ввімкнення=Вмикає та вимикає контрольний блок
та змінює
інформацію, що
відображається2 q Кнопка
назад=Вибирає функції
панелі меню та
регулює значення3 Панель
меню=Відображає
функції, які можна
обирати: Y, x , P ,
Ö та Y4 r Кнопка
далі=Вибирає функції
панелі меню та
регулює значення5 OK кнопка=Підтверджує вибір
Пульт дистанційного керування
Кнопки управління працюють таким
саме чином, як і для таймера, що
був описаний вище.
Щоб увімкнути дистанційне
керування, натисніть кнопку
ввімкнення X і відпустіть її, коли на
дисплеї з'явиться панель меню. На дисплеї на короткий час з'явитьсясигнальний індикатор SENd, після
нього з'явиться температура.
9 Попередження
Під час заправки вимкніть блок
дистанційного керування, а
також обігрівач!
Щоб вимкнути, натисніть і
утримуйте кнопку X, щоб запобігти
ненавмисній активації інших
команд.
Максимальний радіус дії пульта дистанційного керування
становить 600 метрів. Радіус дії
може знизитися через складні
зовнішні умови та падіння заряду
батарейки.

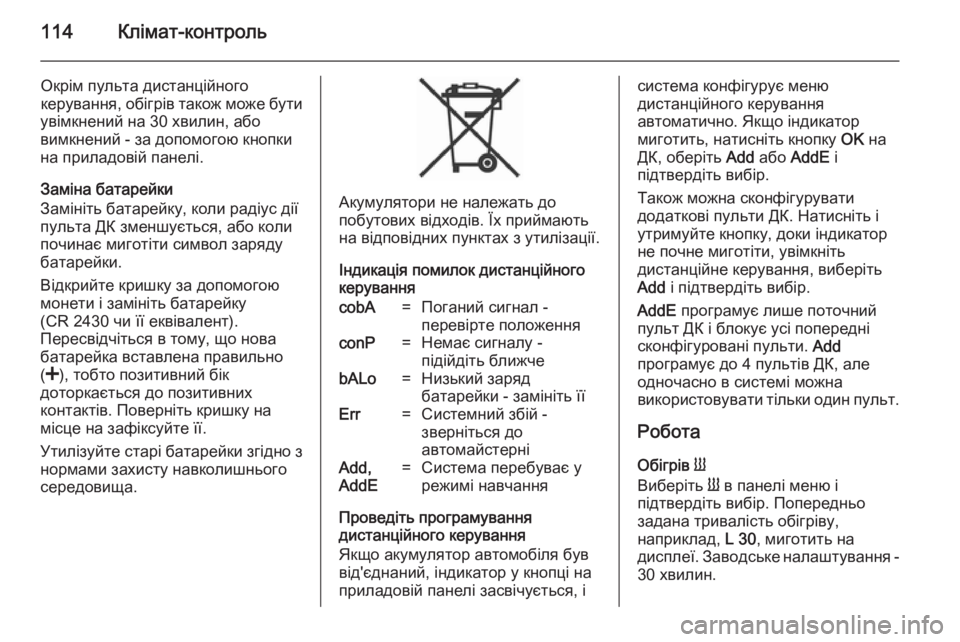

114Клімат-контроль
Окрім пульта дистанційного
керування, обігрів також може бути
увімкнений на 30 хвилин, або
вимкнений - за допомогою кнопки на приладовій панелі.
Заміна батарейки
Замініть батарейку, коли радіус дії
пульта ДК зменшується, або коли
починає миготіти символ заряду
батарейки.
Відкрийте кришку за допомогою
монети і замініть батарейку
(CR 2430 чи її еквівалент).
Пересвідчіться в тому, що нова
батарейка вставлена правильно
( < ), тобто позитивний бік
доторкається до позитивних
контактів. Поверніть кришку на
місце на зафіксуйте її.
Утилізуйте старі батарейки згідно з нормами захисту навколишнього
середовища.
Акумулятори не належать до
побутових відходів. Їх приймають
на відповідних пунктах з утилізації.
Індикація помилок дистанційного керування
cobA=Поганий сигнал -
перевірте положенняconP=Немає сигналу -
підійдіть ближчеbALo=Низький заряд
батарейки - замініть їїErr=Системний збій -
зверніться до
автомайстерніAdd,
AddE=Система перебуває у
режимі навчання
Проведіть програмування
дистанційного керування
Якщо акумулятор автомобіля був
від'єднаний, індикатор у кнопці на
приладовій панелі засвічується, і
система конфігурує меню
дистанційного керування
автоматично. Якщо індикатор
миготить, натисніть кнопку OK на
ДК, оберіть Add або AddE і
підтвердіть вибір.
Також можна сконфігурувати
додаткові пульти ДК. Натисніть і
утримуйте кнопку, доки індикатор
не почне миготіти, увімкніть
дистанційне керування, виберіть
Add і підтвердіть вибір.
AddE програмує лише поточний
пульт ДК і блокує усі попередні
сконфігуровані пульти. Add
програмує до 4 пультів ДК, але
одночасно в системі можна
використовувати тільки один пульт.
Робота
Обігрів Y
Виберіть Y в панелі меню і
підтвердіть вибір. Попередньо
задана тривалість обігріву,
наприклад, L 30, миготить на
дисплеї. Заводське налаштування -
30 хвилин.

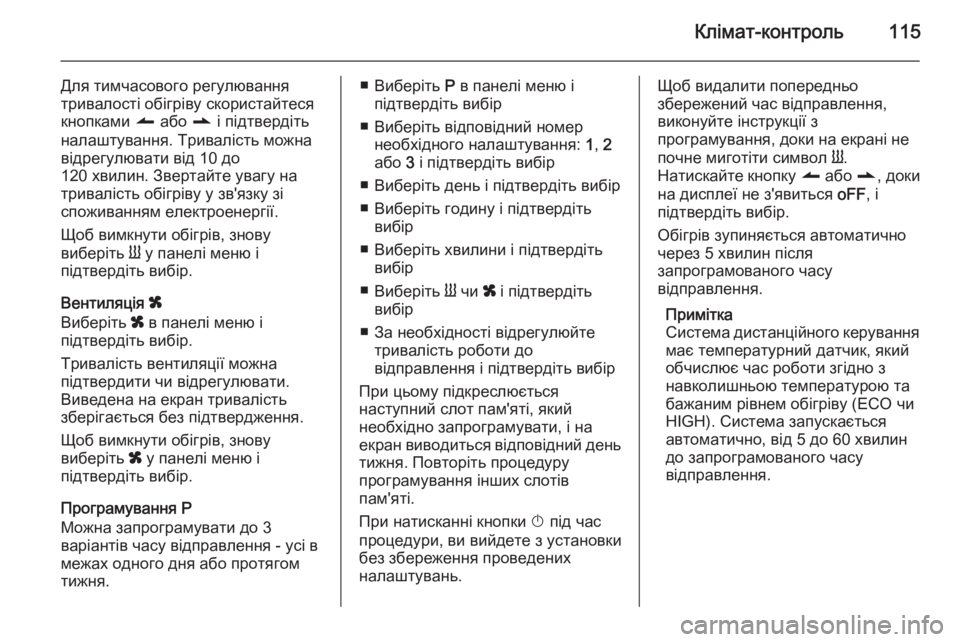

Клімат-контроль115
Для тимчасового регулювання
тривалості обігріву скористайтеся
кнопками q або r і підтвердіть
налаштування. Тривалість можна
відрегулювати від 10 до
120 хвилин. Звертайте увагу на
тривалість обігріву у зв'язку зі
споживанням електроенергії.
Щоб вимкнути обігрів, знову
виберіть Y у панелі меню і
підтвердіть вибір.
Вентиляція x
Виберіть x в панелі меню і
підтвердіть вибір.
Тривалість вентиляції можна
підтвердити чи відрегулювати.
Виведена на екран тривалість
зберігається без підтвердження.
Щоб вимкнути обігрів, знову
виберіть x у панелі меню і
підтвердіть вибір.
Програмування P
Можна запрограмувати до 3
варіантів часу відправлення - усі в
межах одного дня або протягом
тижня.■ Виберіть P в панелі меню і
підтвердіть вибір
■ Виберіть відповідний номер необхідного налаштування: 1, 2
або 3 і підтвердіть вибір
■ Виберіть день і підтвердіть вибір
■ Виберіть годину і підтвердіть вибір
■ Виберіть хвилини і підтвердіть вибір
■ Виберіть Y чи x і підтвердіть
вибір
■ За необхідності відрегулюйте тривалість роботи до
відправлення і підтвердіть вибір
При цьому підкреслюється
наступний слот пам'яті, який
необхідно запрограмувати, і на
екран виводиться відповідний день
тижня. Повторіть процедуру
програмування інших слотів
пам'яті.
При натисканні кнопки X під час
процедури, ви вийдете з установки
без збереження проведених
налаштувань.Щоб видалити попередньо
збережений час відправлення,
виконуйте інструкції з
програмування, доки на екрані не
почне миготіти символ Y.
Натискайте кнопку q або r, доки
на дисплеї не з'явиться oFF, і
підтвердіть вибір.
Обігрів зупиняється автоматично
через 5 хвилин після
запрограмованого часу
відправлення.
Примітка
Система дистанційного керування
має температурний датчик, який
обчислює час роботи згідно з
навколишньою температурою та бажаним рівнем обігріву (ECO чи
HIGH). Система запускається
автоматично, від 5 до 60 хвилин
до запрограмованого часу
відправлення.

116Клімат-контроль

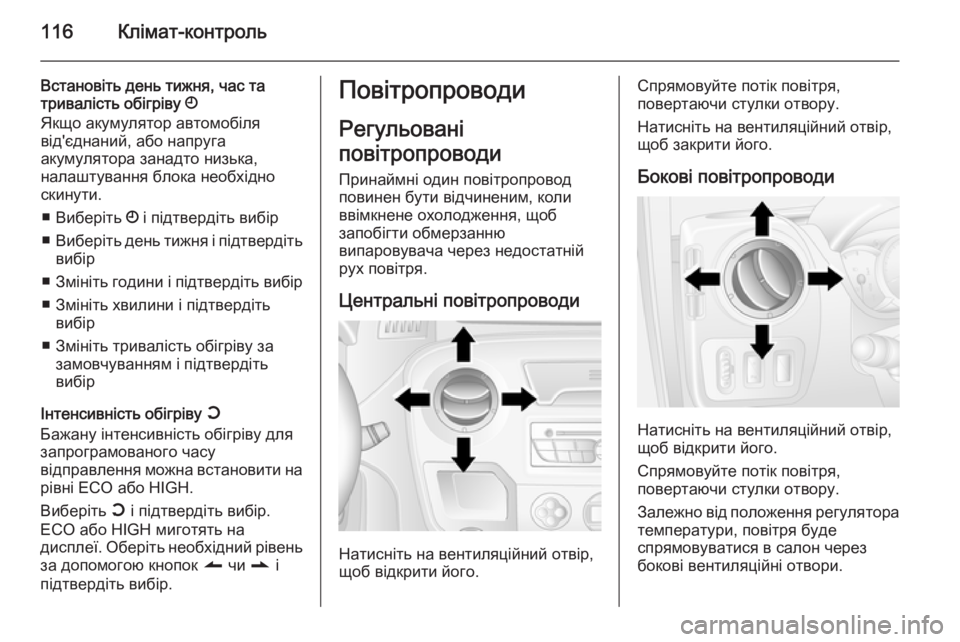

Встановіть день тижня, час та
тривалість обігріву Ö
Якщо акумулятор автомобіля
від'єднаний, або напруга
акумулятора занадто низька,
налаштування блока необхідно скинути.
■ Виберіть Ö і підтвердіть вибір
■ Виберіть день тижня і підтвердіть
вибір
■ Змініть години і підтвердіть вибір
■ Змініть хвилини і підтвердіть вибір
■ Змініть тривалість обігріву за замовчуванням і підтвердіть
вибір
Інтенсивність обігріву Y
Бажану інтенсивність обігріву для
запрограмованого часу
відправлення можна встановити на рівні ECO або HIGH.
Виберіть Y і підтвердіть вибір.
ECO або HIGH миготять на
дисплеї. Оберіть необхідний рівень
за допомогою кнопок q чи r і
підтвердіть вибір.Повітропроводи
Регульовані
повітропроводи Принаймні один повітропровод
повинен бути відчиненим, коли
ввімкнене охолодження, щоб
запобігти обмерзанню
випаровувача через недостатній
рух повітря.
Центральні повітропроводи
Натисніть на вентиляційний отвір,
щоб відкрити його.
Спрямовуйте потік повітря,
повертаючи стулки отвору.
Натисніть на вентиляційний отвір,
щоб закрити його.
Бокові повітропроводи
Натисніть на вентиляційний отвір,
щоб відкрити його.
Спрямовуйте потік повітря,
повертаючи стулки отвору.
Залежно від положення регулятора температури, повітря буде
спрямовуватися в салон через
бокові вентиляційні отвори.

Клімат-контроль1179Попередження

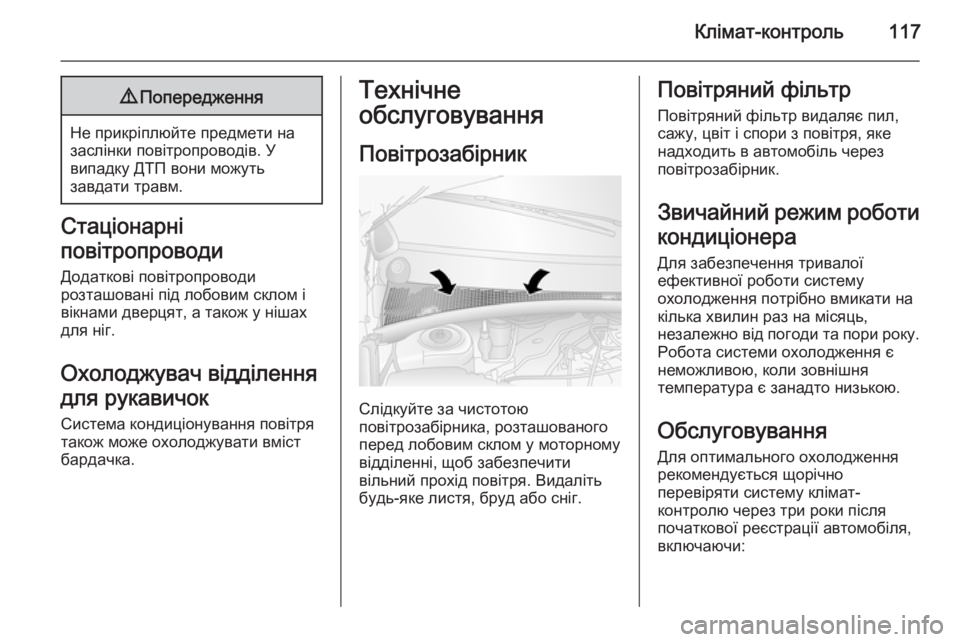

Не прикріплюйте предмети на
заслінки повітропроводів. У
випадку ДТП вони можуть
завдати травм.
Стаціонарні
повітропроводи
Додаткові повітропроводи
розташовані під лобовим склом і
вікнами дверцят, а також у нішах
для ніг.
Охолоджувач відділення
для рукавичок
Система кондиціонування повітря
також може охолоджувати вміст бардачка.
Технічне
обслуговування
Повітрозабірник
Слідкуйте за чистотою
повітрозабірника, розташованого
перед лобовим склом у моторному
відділенні, щоб забезпечити
вільний прохід повітря. Видаліть
будь-яке листя, бруд або сніг.
Повітряний фільтр
Повітряний фільтр видаляє пил,
сажу, цвіт і спори з повітря, яке
надходить в автомобіль через
повітрозабірник.
Звичайний режим роботи кондиціонера
Для забезпечення тривалої
ефективної роботи систему
охолодження потрібно вмикати на
кілька хвилин раз на місяць,
незалежно від погоди та пори року. Робота системи охолодження єнеможливою, коли зовнішня
температура є занадто низькою.
Обслуговування Для оптимального охолодження
рекомендується щорічно
перевіряти систему клімат-
контролю через три роки після
початкової реєстрації автомобіля,
включаючи:

118Клімат-контроль

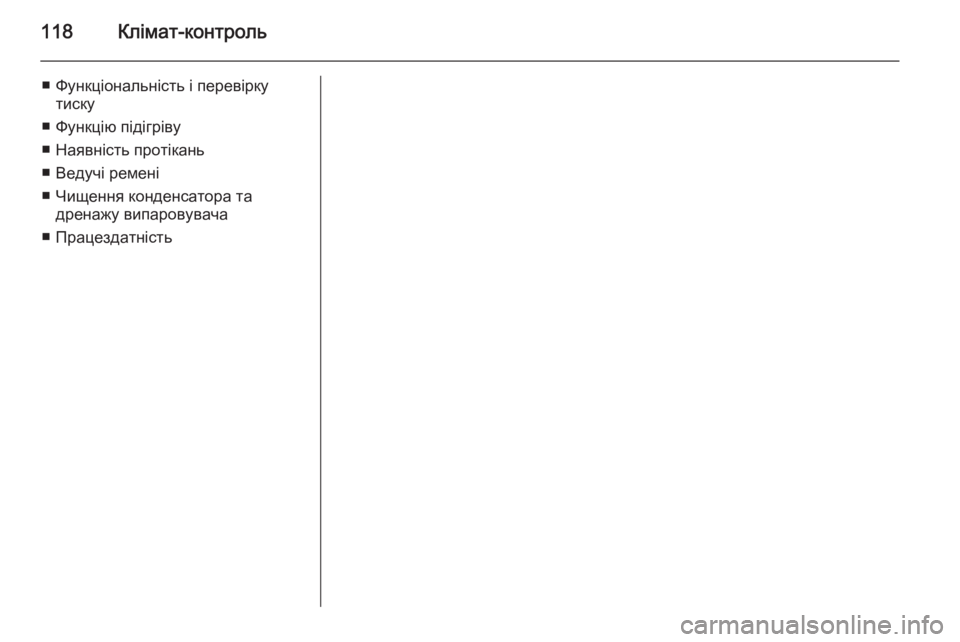

■ Функціональність і перевіркутиску
■ Функцію підігріву
■ Наявність протікань
■ Ведучі ремені
■ Чищення конденсатора та дренажу випаровувача
■ Працездатність
