OPEL MOVANO_B 2014 Посібник з експлуатації (in Ukrainian)

Керування автомобілем та експлуатація139
Видалення збереженої
швидкості Натисніть вимикач m: На панелі
приладів гаснуть зелені індикатори
U та m.
Обмежувач швидкості
круїз-контролю Обмежувач швидкості не дозволяє
автомобілю перевищувати
попередньо встановлену
максимальну швидкість (понад
30 км/г).
АктиваціяНатисніть вимикач U, контрольний
індикатор U засвічується жовтим
на панелі приладів.
Функція обмежувача швидкості
круїз-контролю зараз знаходиться
в режимі очікування, в центрі
інформації водія з'являється
відповідне повідомлення.
Прискорте автомобіль до бажаної
швидкості і натисніть вимикач <
або ]. Поточна швидкість
зафіксована.
Автомобіль можна водити, як
зазвичай, але не буде можливим
перевищити запрограмоване
обмежування швидкості, за
винятком екстрених ситуацій.
У випадках, коли встановлене
обмеження швидкості не можна
забезпечити наприклад, на крутих
схилах, значення обмеження
швидкості мигтітиме в центрі
інформації водія.Збільшіть обмеження швидкості
Обмежену швидкість можна
збільшувати плавно чи з
невеликими кроками, натискаючи
чи різко доторкаючись до вимикача
< декілька разів.
Зменшення обмеження швидкості
Обмежену швидкість можна
зменшувати плавно чи з
невеликими кроками, натискаючи
чи різко доторкаючись до
вимикача ] декілька разів.
Перевищення обмеження
швидкості
При виникненні екстреної ситуації
можна перевищувати обмеження
швидкості шляхом сильного
натискання педалі акселератора, долаючи точку спротиву.
У цей час в центрі інформації водія
мигтітиме значення обмеження
швидкості.
Відпустіть педаль акселератора, і
функція обмежувача швидкості
знову буде активована, щойно

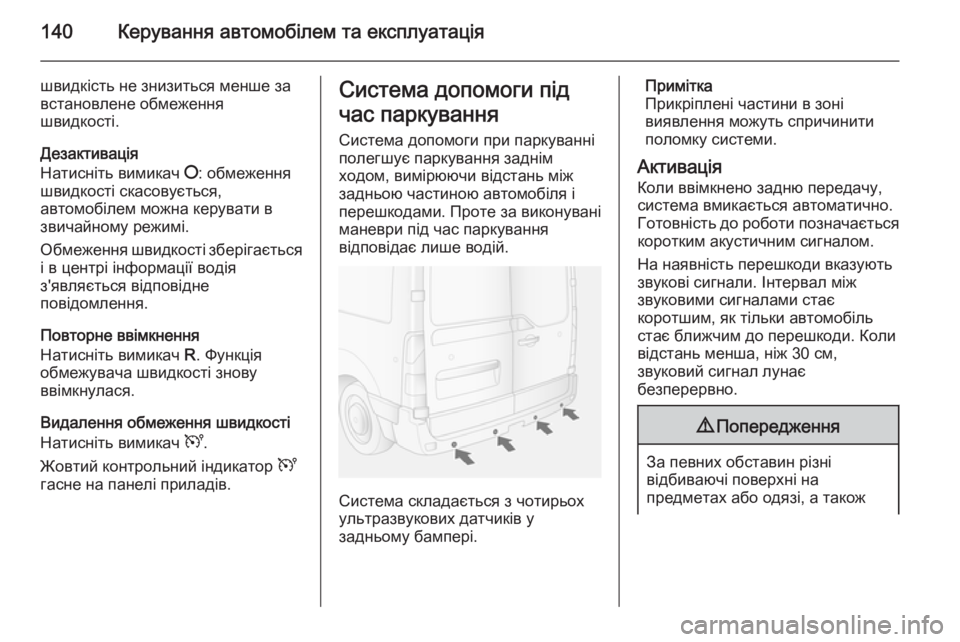

140Керування автомобілем та експлуатація
швидкість не знизиться менше за
встановлене обмеження
швидкості.
Дезактивація
Натисніть вимикач §: обмеження
швидкості скасовується,
автомобілем можна керувати в звичайному режимі.
Обмеження швидкості зберігається
і в центрі інформації водія
з'являється відповідне
повідомлення.
Повторне ввімкнення
Натисніть вимикач R. Функція
обмежувача швидкості знову
ввімкнулася.
Видалення обмеження швидкості
Натисніть вимикач U.
Жовтий контрольний індикатор U
гасне на панелі приладів.Система допомоги під
час паркування Система допомоги при паркуванні
полегшує паркування заднім
ходом, вимірюючи відстань між
задньою частиною автомобіля і
перешкодами. Проте за виконувані
маневри під час паркування
відповідає лише водій.
Система складається з чотирьох
ультразвукових датчиків у
задньому бампері.
Примітка
Прикріплені частини в зоні
виявлення можуть спричинити поломку системи.
Активація
Коли ввімкнено задню передачу,
система вмикається автоматично.
Готовність до роботи позначається коротким акустичним сигналом.
На наявність перешкоди вказують
звукові сигнали. Інтервал між
звуковими сигналами стає
коротшим, як тільки автомобіль
стає ближчим до перешкоди. Коли
відстань менша, ніж 30 см,
звуковий сигнал лунає
безперервно.9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також

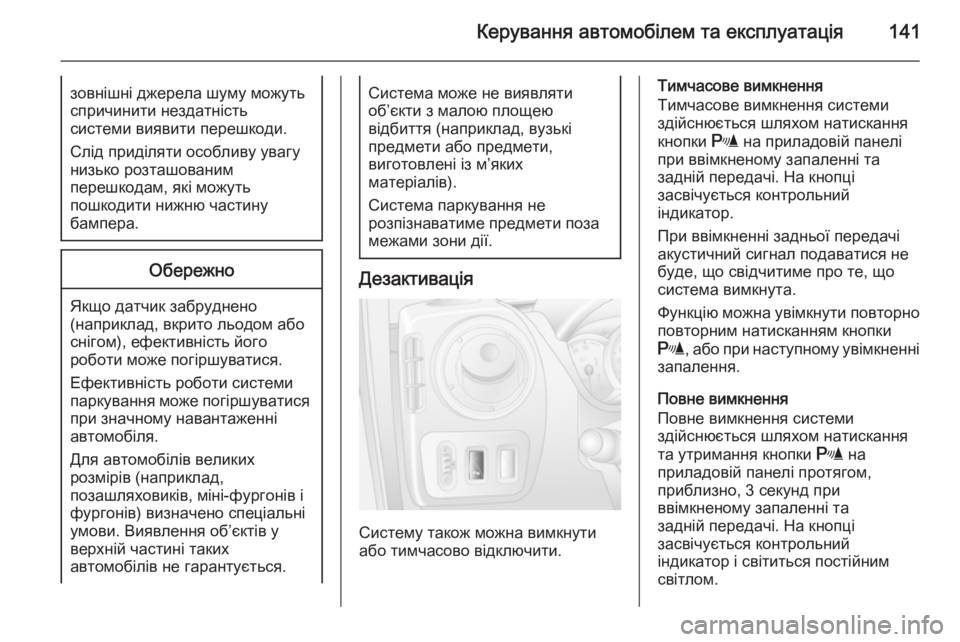

Керування автомобілем та експлуатація141зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.Обережно
Якщо датчик забруднено
(наприклад, вкрито льодом або
снігом), ефективність його
роботи може погіршуватися.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Для автомобілів великих розмірів (наприклад,
позашляховиків, міні-фургонів і
фургонів) визначено спеціальні
умови. Виявлення об’єктів у
верхній частині таких
автомобілів не гарантується.
Система може не виявляти
об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети,
виготовлені із м’яких
матеріалів).
Система паркування не
розпізнаватиме предмети поза
межами зони дії.
Дезактивація
Систему також можна вимкнути
або тимчасово відключити.
Тимчасове вимкнення
Тимчасове вимкнення системи
здійснюється шляхом натискання
кнопки r на приладовій панелі
при ввімкненому запаленні та
задній передачі. На кнопці
засвічується контрольний
індикатор.
При ввімкненні задньої передачі
акустичний сигнал подаватися не
буде, що свідчитиме про те, що
система вимкнута.
Функцію можна увімкнути повторно повторним натисканням кнопки
r , або при наступному увімкненні
запалення.
Повне вимкнення
Повне вимкнення системи
здійснюється шляхом натискання
та утримання кнопки r на
приладовій панелі протягом,
приблизно, 3 секунд при
ввімкненому запаленні та
задній передачі. На кнопці
засвічується контрольний
індикатор і світиться постійним
світлом.

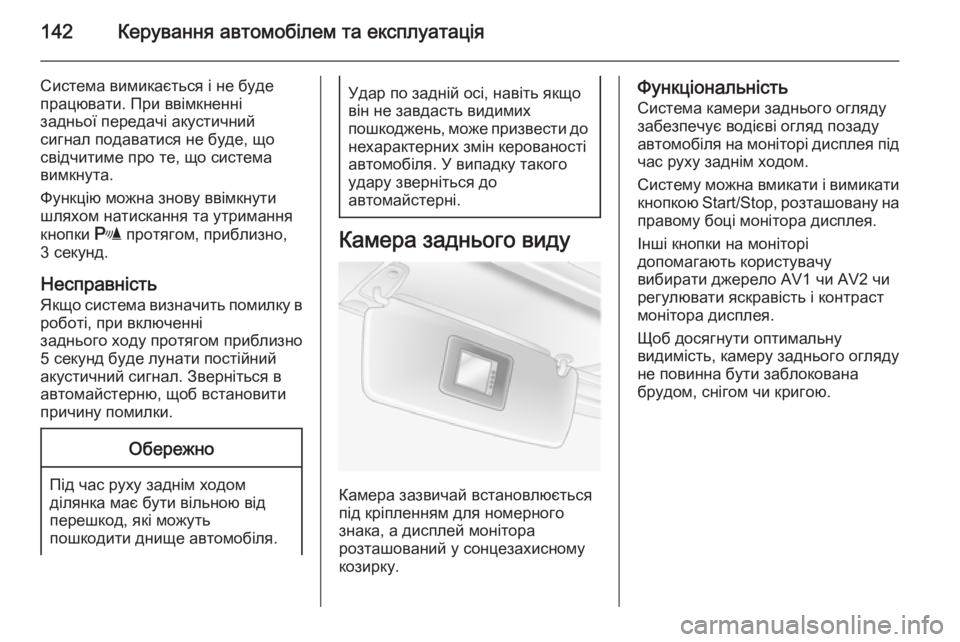

142Керування автомобілем та експлуатація
Система вимикається і не буде
працювати. При ввімкненні
задньої передачі акустичний
сигнал подаватися не буде, що
свідчитиме про те, що система
вимкнута.
Функцію можна знову ввімкнути
шляхом натискання та утримання
кнопки r протягом, приблизно,
3 секунд.
Несправність
Якщо система визначить помилку в роботі, при включенні
заднього ходу протягом приблизно
5 секунд буде лунати постійний
акустичний сигнал. Зверніться в
автомайстерню, щоб встановити
причину помилки.Обережно
Під час руху заднім ходом ділянка має бути вільною від
перешкод, які можуть
пошкодити днище автомобіля.
Удар по задній осі, навіть якщо
він не завдасть видимих
пошкоджень, може призвести до нехарактерних змін керованості
автомобіля. У випадку такого
удару зверніться до
автомайстерні.
Камера заднього виду
Камера зазвичай встановлюється
під кріпленням для номерного
знака, а дисплей монітора
розташований у сонцезахисному
козирку.
Функціональність
Система камери заднього огляду
забезпечує водієві огляд позаду
автомобіля на моніторі дисплея під час руху заднім ходом.
Систему можна вмикати і вимикати кнопкою Start/Stop , розташовану на
правому боці монітора дисплея.
Інші кнопки на моніторі
допомагають користувачу
вибирати джерело AV1 чи AV2 чи
регулювати яскравість і контраст
монітора дисплея.
Щоб досягнути оптимальну
видимість, камеру заднього огляду
не повинна бути заблокована
брудом, снігом чи кригою.

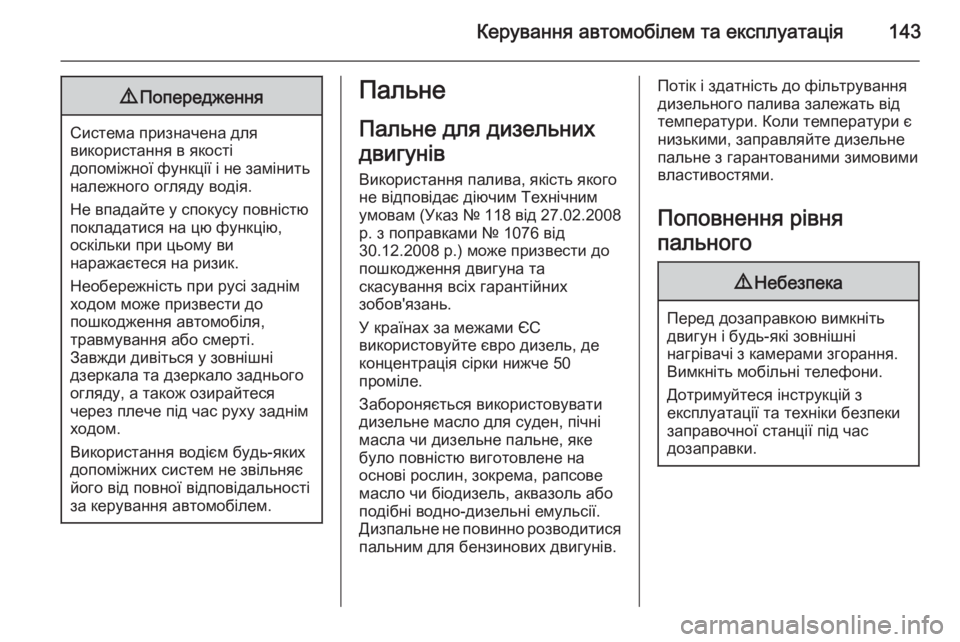

Керування автомобілем та експлуатація1439Попередження
Система призначена для
використання в якості
допоміжної функції і не замінить належного огляду водія.
Не впадайте у спокусу повністю покладатися на цю функцію,
оскільки при цьому ви
наражаєтеся на ризик.
Необережність при русі заднім
ходом може призвести до
пошкодження автомобіля,
травмування або смерті.
Завжди дивіться у зовнішні
дзеркала та дзеркало заднього
огляду, а також озирайтеся
через плече під час руху заднім
ходом.
Використання водієм будь-яких
допоміжних систем не звільняє
його від повної відповідальності
за керування автомобілем.
Пальне
Пальне для дизельнихдвигунів
Використання палива, якість якого
не відповідає діючим Технічним
умовам (Указ № 118 від 27.02.2008 р. з поправками № 1076 від
30.12.2008 р.) може призвести до
пошкодження двигуна та
скасування всіх гарантійних
зобов'язань.
У країнах за межами ЄС
використовуйте євро дизель, де
концентрація сірки нижче 50
проміле.
Забороняється використовувати
дизельне масло для суден, пічні
масла чи дизельне пальне, яке
було повністю виготовлене на
основі рослин, зокрема, рапсове масло чи біодизель, аквазоль або
подібні водно-дизельні емульсії.
Дизпальне не повинно розводитися
пальним для бензинових двигунів.Потік і здатність до фільтрування
дизельного палива залежать від
температури. Коли температури є
низькими, заправляйте дизельне
пальне з гарантованими зимовими
властивостями.
Поповнення рівня
пального9 Небезпека
Перед дозаправкою вимкніть
двигун і будь-які зовнішні
нагрівачі з камерами згорання. Вимкніть мобільні телефони.
Дотримуйтеся інструкцій з
експлуатації та техніки безпеки
заправочної станції під час
дозаправки.

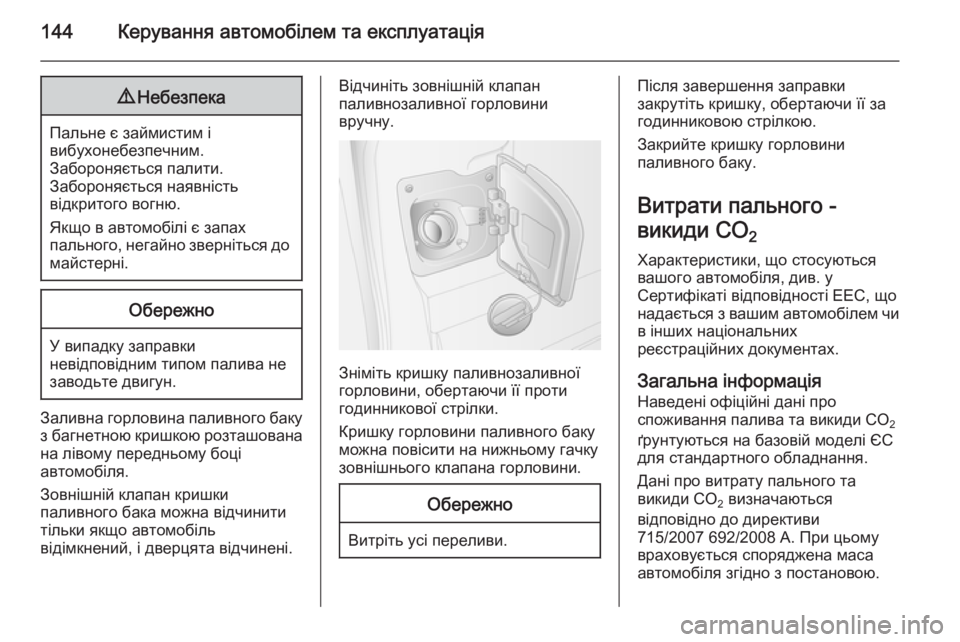

144Керування автомобілем та експлуатація9Небезпека
Пальне є займистим і
вибухонебезпечним.
Забороняється палити.
Забороняється наявність
відкритого вогню.
Якщо в автомобілі є запах
пального, негайно зверніться до
майстерні.
Обережно
У випадку заправки
невідповідним типом палива не
заводьте двигун.
Заливна горловина паливного баку
з багнетною кришкою розташована
на лівому передньому боці
автомобіля.
Зовнішній клапан кришки
паливного бака можна відчинити
тільки якщо автомобіль
відімкнений, і дверцята відчинені.
Відчиніть зовнішній клапан
паливнозаливної горловини
вручну.
Зніміть кришку паливнозаливної
горловини, обертаючи її проти
годинникової стрілки.
Кришку горловини паливного баку можна повісити на нижньому гачку
зовнішнього клапана горловини.
Обережно
Витріть усі переливи.
Після завершення заправки
закрутіть кришку, обертаючи її за
годинниковою стрілкою.
Закрийте кришку горловини
паливного баку.
Витрати пального -
викиди CO 2
Характеристики, що стосуються
вашого автомобіля, див. у
Сертифікаті відповідності ЕЕС, що
надається з вашим автомобілем чи в інших національних
реєстраційних документах.
Загальна інформація Наведені офіційні дані про
споживання палива та викиди СО 2
ґрунтуються на базовій моделі ЄС
для стандартного обладнання.
Дані про витрату пального та
викиди СО 2 визначаються
відповідно до директиви
715/2007 692/2008 A. При цьому
враховується споряджена маса
автомобіля згідно з постановою.

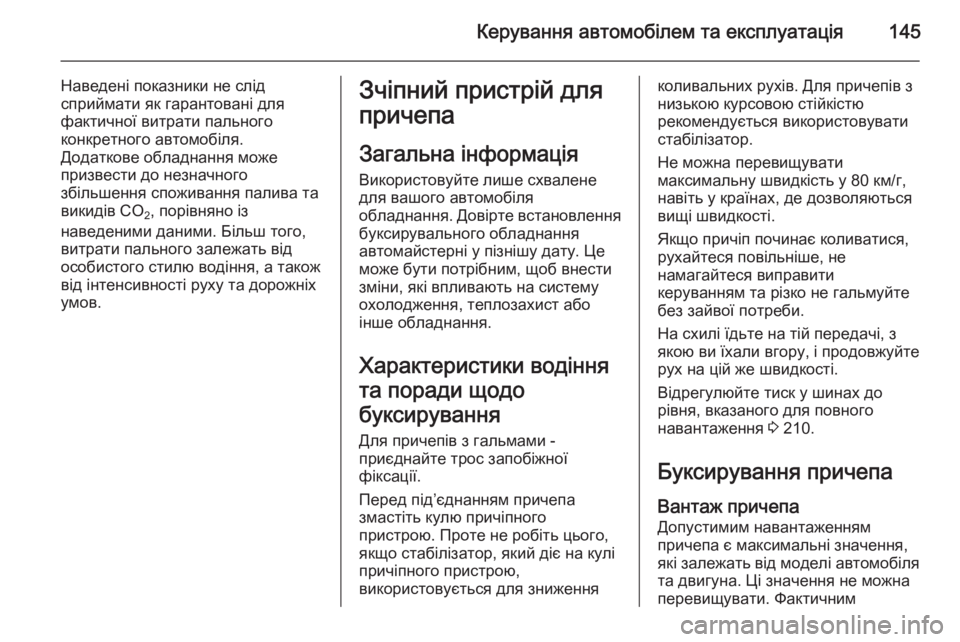

Керування автомобілем та експлуатація145
Наведені показники не слід
сприймати як гарантовані для
фактичної витрати пального
конкретного автомобіля.
Додаткове обладнання може
призвести до незначного
збільшення споживання палива та
викидів СО 2, порівняно із
наведеними даними. Більш того,
витрати пального залежать від
особистого стилю водіння, а також
від інтенсивності руху та дорожніх
умов.Зчіпний пристрій для
причепа
Загальна інформація
Використовуйте лише схвалене
для вашого автомобіля
обладнання. Довірте встановлення буксирувального обладнання
автомайстерні у пізнішу дату. Це
може бути потрібним, щоб внести
зміни, які впливають на систему
охолодження, теплозахист або
інше обладнання.
Характеристики водіння
та поради щодо
буксирування
Для причепів з гальмами -
приєднайте трос запобіжної
фіксації.
Перед під’єднанням причепа
змастіть кулю причіпного
пристрою. Проте не робіть цього,
якщо стабілізатор, який діє на кулі
причіпного пристрою,
використовується для зниженняколивальних рухів. Для причепів з
низькою курсовою стійкістю
рекомендується використовувати
стабілізатор.
Не можна перевищувати
максимальну швидкість у 80 км/г,
навіть у країнах, де дозволяються
вищі швидкості.
Якщо причіп починає коливатися,
рухайтеся повільніше, не
намагайтеся виправити
керуванням та різко не гальмуйте
без зайвої потреби.
На схилі їдьте на тій передачі, з
якою ви їхали вгору, і продовжуйте
рух на цій же швидкості.
Відрегулюйте тиск у шинах до
рівня, вказаного для повного
навантаження 3 210.
Буксирування причепа Вантаж причепа
Допустимим навантаженням
причепа є максимальні значення,
які залежать від моделі автомобіля та двигуна. Ці значення не можна
перевищувати. Фактичним

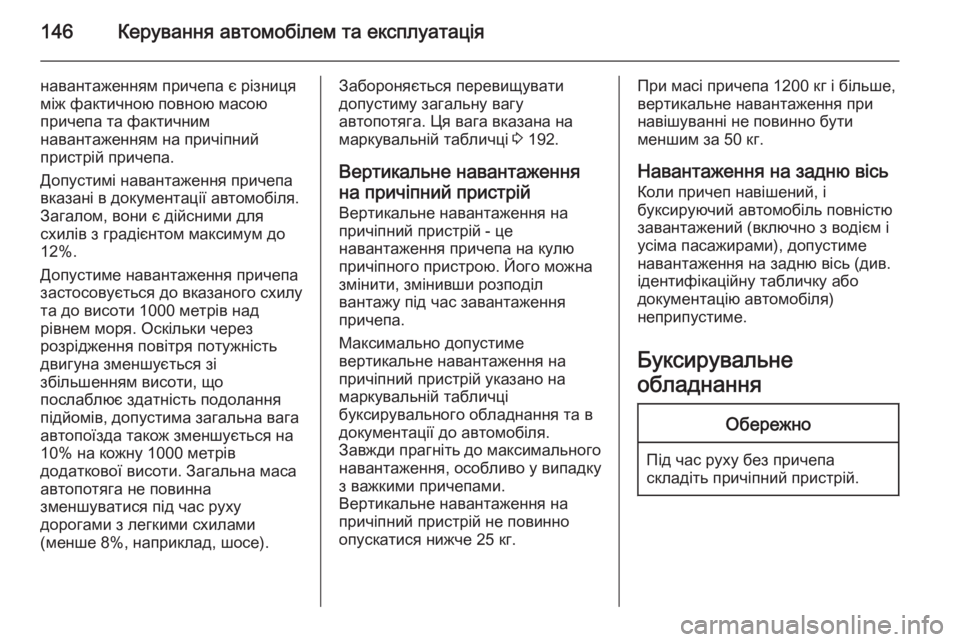

146Керування автомобілем та експлуатація
навантаженням причепа є різниця
між фактичною повною масою
причепа та фактичним
навантаженням на причіпний
пристрій причепа.
Допустимі навантаження причепа
вказані в документації автомобіля.
Загалом, вони є дійсними для
схилів з градієнтом максимум до
12%.
Допустиме навантаження причепа
застосовується до вказаного схилу
та до висоти 1000 метрів над
рівнем моря. Оскільки через
розрідження повітря потужність
двигуна зменшується зі
збільшенням висоти, що
послаблює здатність подолання
підйомів, допустима загальна вага
автопоїзда також зменшується на
10% на кожну 1000 метрів
додаткової висоти. Загальна маса
автопотяга не повинна
зменшуватися під час руху
дорогами з легкими схилами
(менше 8%, наприклад, шосе).Забороняється перевищувати
допустиму загальну вагу
автопотяга. Ця вага вказана на
маркувальній табличці 3 192.
Вертикальне навантаження
на причіпний пристрій
Вертикальне навантаження на
причіпний пристрій - це
навантаження причепа на кулю
причіпного пристрою. Його можна
змінити, змінивши розподіл
вантажу під час завантаження
причепа.
Максимально допустиме
вертикальне навантаження на
причіпний пристрій указано на
маркувальній табличці
буксирувального обладнання та в
документації до автомобіля.
Завжди прагніть до максимального навантаження, особливо у випадку
з важкими причепами.
Вертикальне навантаження на
причіпний пристрій не повинно опускатися нижче 25 кг.При масі причепа 1200 кг і більше,вертикальне навантаження принавішуванні не повинно бути
меншим за 50 кг.
Навантаження на задню вісь Коли причеп навішений, і
буксируючий автомобіль повністю
завантажений (включно з водієм і
усіма пасажирами), допустиме
навантаження на задню вісь (див.
ідентифікаційну табличку або
документацію автомобіля)
неприпустиме.
Буксирувальне
обладнанняОбережно
Під час руху без причепа
складіть причіпний пристрій.

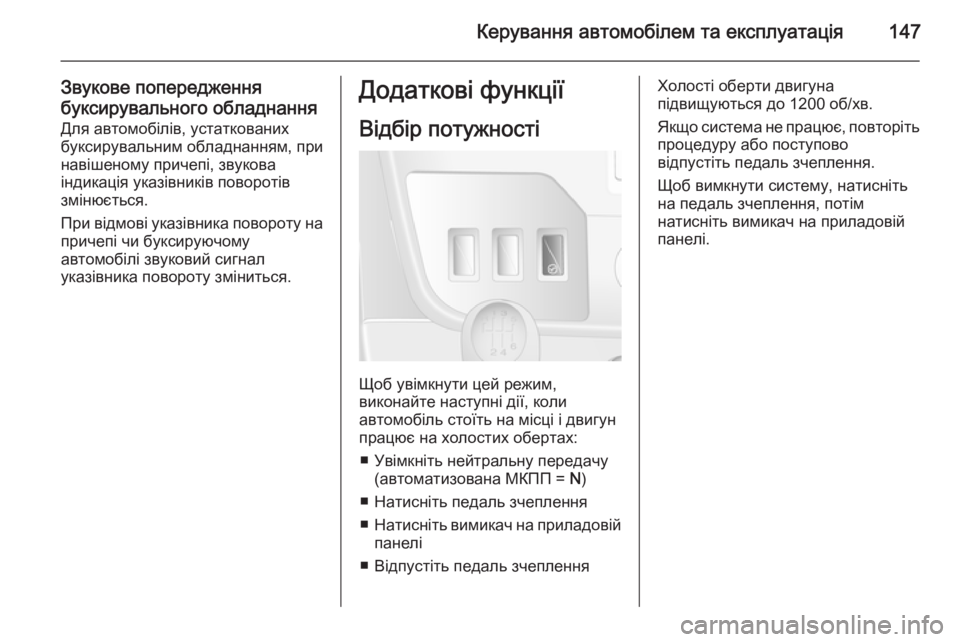

Керування автомобілем та експлуатація147
Звукове попередження
буксирувального обладнання Для автомобілів, устаткованих
буксирувальним обладнанням, при
навішеному причепі, звукова
індикація указівників поворотів
змінюється.
При відмові указівника повороту на
причепі чи буксируючому
автомобілі звуковий сигнал
указівника повороту зміниться.Додаткові функції
Відбір потужності
Щоб увімкнути цей режим,
виконайте наступні дії, коли
автомобіль стоїть на місці і двигун
працює на холостих обертах:
■ Увімкніть нейтральну передачу (автоматизована МКПП = N)
■ Натисніть педаль зчеплення
■ Натисніть вимикач на приладовій
панелі
■ Відпустіть педаль зчеплення
Холості оберти двигуна
підвищуються до 1200 об/хв.
Якщо система не працює, повторіть процедуру або поступово
відпустіть педаль зчеплення.
Щоб вимкнути систему, натисніть
на педаль зчеплення, потім
натисніть вимикач на приладовій
панелі.

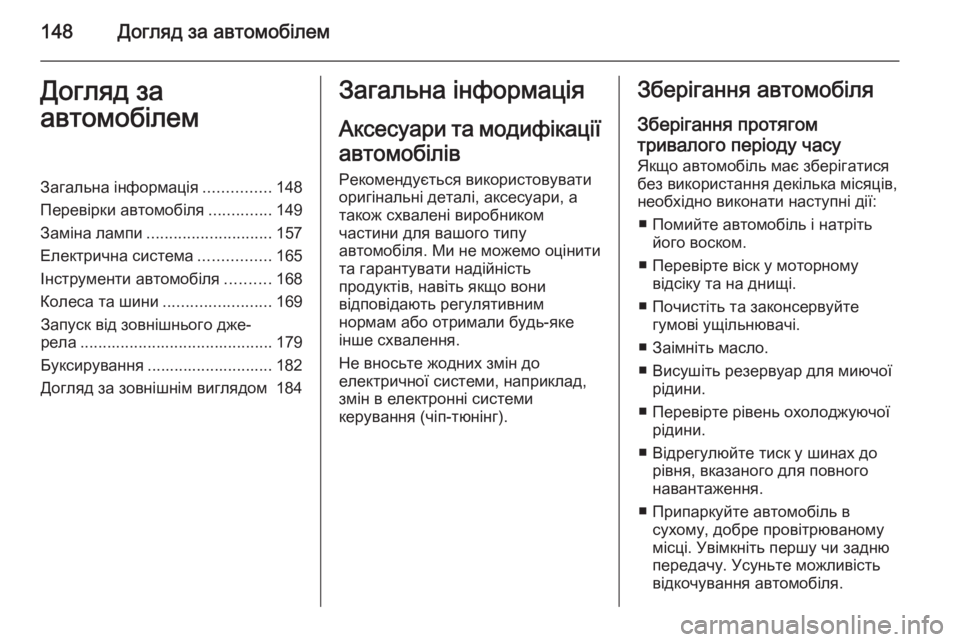

148Догляд за автомобілемДогляд за
автомобілемЗагальна інформація ...............148
Перевірки автомобіля ..............149
Заміна лампи ............................ 157
Електрична система ................165
Інструменти автомобіля ..........168
Колеса та шини ........................169
Запуск від зовнішнього дже‐
рела ........................................... 179
Буксирування ............................ 182
Догляд за зовнішнім виглядом 184Загальна інформація
Аксесуари та модифікації
автомобілів Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Не вносьте жодних змін до
електричної системи, наприклад,
змін в електронні системи
керування (чіп-тюнінг).Зберігання автомобіля
Зберігання протягом
тривалого періоду часу Якщо автомобіль має зберігатисябез використання декілька місяців,
необхідно виконати наступні дії:
■ Помийте автомобіль і натріть його воском.
■ Перевірте віск у моторному відсіку та на днищі.
■ Почистіть та законсервуйте гумові ущільнювачі.
■ Заімніть масло.
■ Висушіть резервуар для миючої рідини.
■ Перевірте рівень охолоджуючої рідини.
■ Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
■ Припаркуйте автомобіль в сухому, добре провітрюваному
місці. Увімкніть першу чи задню
передачу. Усуньте можливість
відкочування автомобіля.
