OPEL MOVANO_B 2015.5 Instruksjonsbok

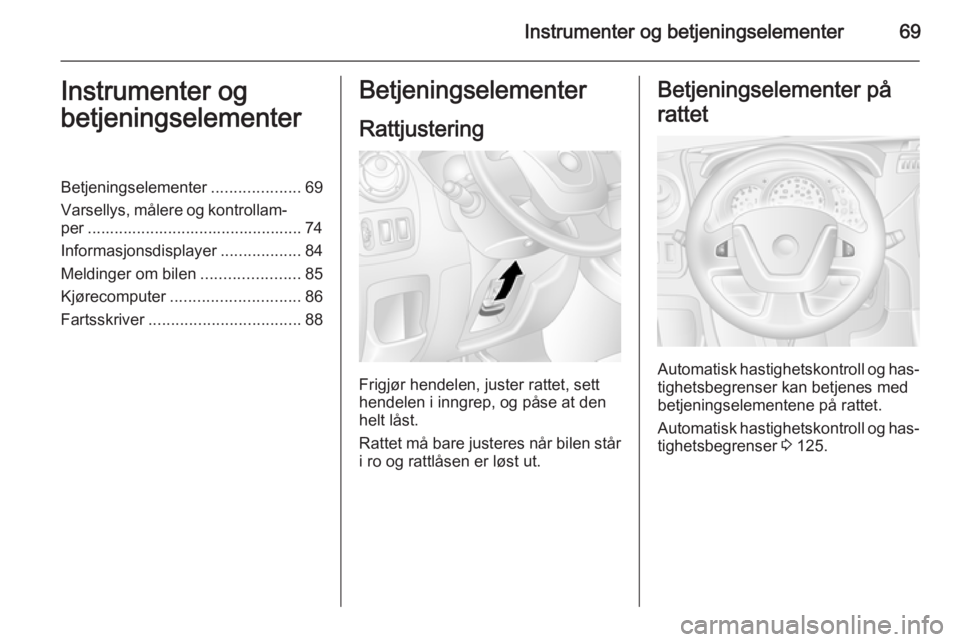

Instrumenter og betjeningselementer69Instrumenter og
betjeningselementerBetjeningselementer ....................69
Varsellys, målere og kontrollam‐ per ................................................ 74
Informasjonsdisplayer ..................84
Meldinger om bilen ......................85
Kjørecomputer ............................. 86
Fartsskriver .................................. 88Betjeningselementer
Rattjustering
Frigjør hendelen, juster rattet, sett
hendelen i inngrep, og påse at den helt låst.
Rattet må bare justeres når bilen står
i ro og rattlåsen er løst ut.
Betjeningselementer på
rattet
Automatisk hastighetskontroll og has‐ tighetsbegrenser kan betjenes med
betjeningselementene på rattet.
Automatisk hastighetskontroll og has‐
tighetsbegrenser 3 125.

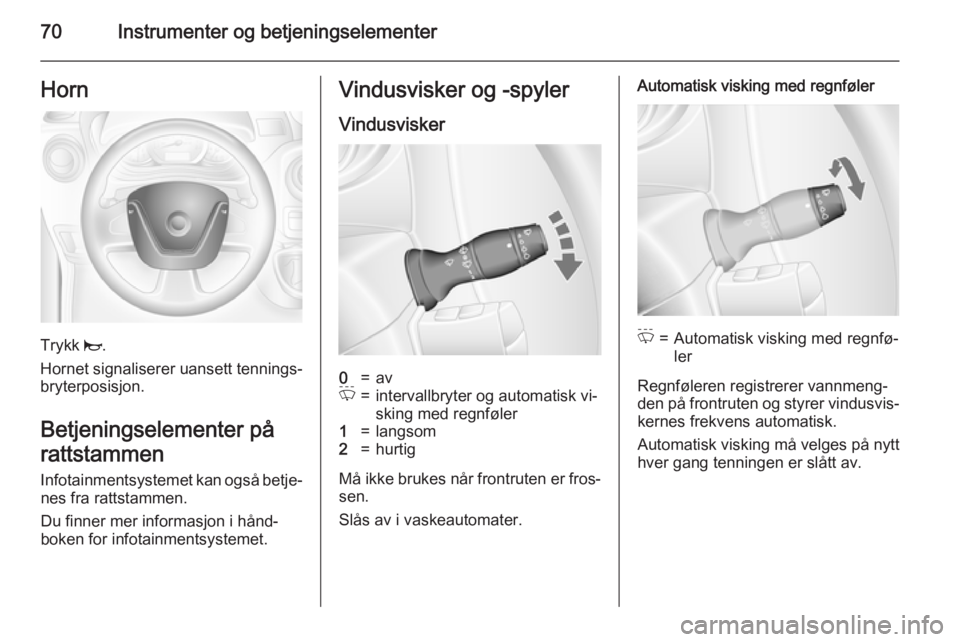

70Instrumenter og betjeningselementerHorn
Trykk j.
Hornet signaliserer uansett tennings‐
bryterposisjon.
Betjeningselementer på
rattstammen
Infotainmentsystemet kan også betje‐ nes fra rattstammen.
Du finner mer informasjon i hånd‐
boken for infotainmentsystemet.
Vindusvisker og -spyler
Vindusvisker0=avP=intervallbryter og automatisk vi‐
sking med regnføler1=langsom2=hurtig
Må ikke brukes når frontruten er fros‐ sen.
Slås av i vaskeautomater.
Automatisk visking med regnfølerP=Automatisk visking med regnfø‐
ler
Regnføleren registrerer vannmeng‐ den på frontruten og styrer vindusvis‐
kernes frekvens automatisk.
Automatisk visking må velges på nytt
hver gang tenningen er slått av.

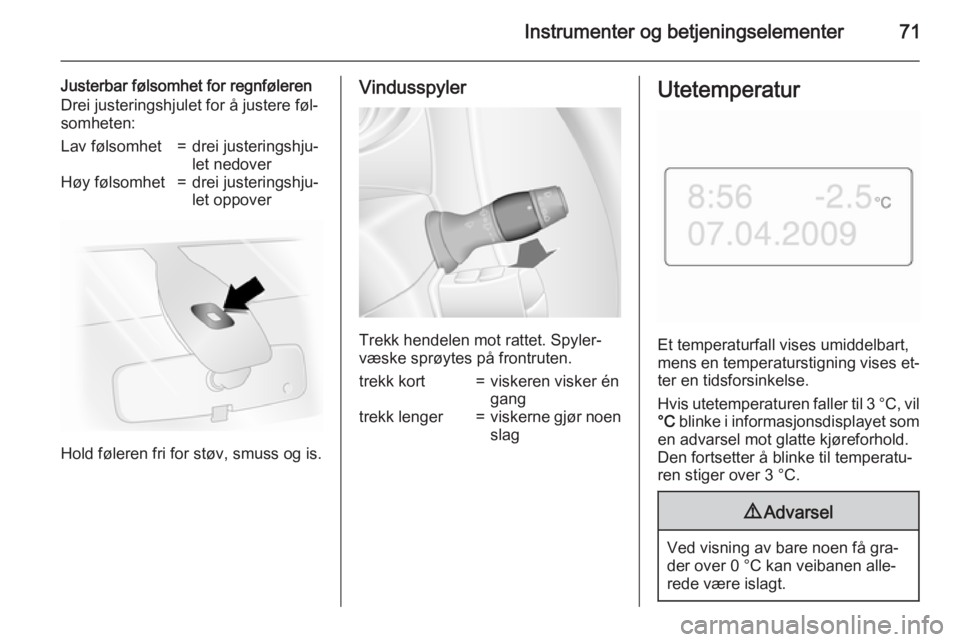

Instrumenter og betjeningselementer71
Justerbar følsomhet for regnføleren
Drei justeringshjulet for å justere føl‐
somheten:Lav følsomhet=drei justeringshju‐
let nedoverHøy følsomhet=drei justeringshju‐
let oppover
Hold føleren fri for støv, smuss og is.
Vindusspyler
Trekk hendelen mot rattet. Spyler‐
væske sprøytes på frontruten.
trekk kort=viskeren visker én
gangtrekk lenger=viskerne gjør noen
slagUtetemperatur
Et temperaturfall vises umiddelbart,
mens en temperaturstigning vises et‐ ter en tidsforsinkelse.
Hvis utetemperaturen faller til 3 °C, vil
°C blinke i informasjonsdisplayet som
en advarsel mot glatte kjøreforhold.
Den fortsetter å blinke til temperatu‐
ren stiger over 3 °C.
9 Advarsel
Ved visning av bare noen få gra‐
der over 0 °C kan veibanen alle‐
rede være islagt.

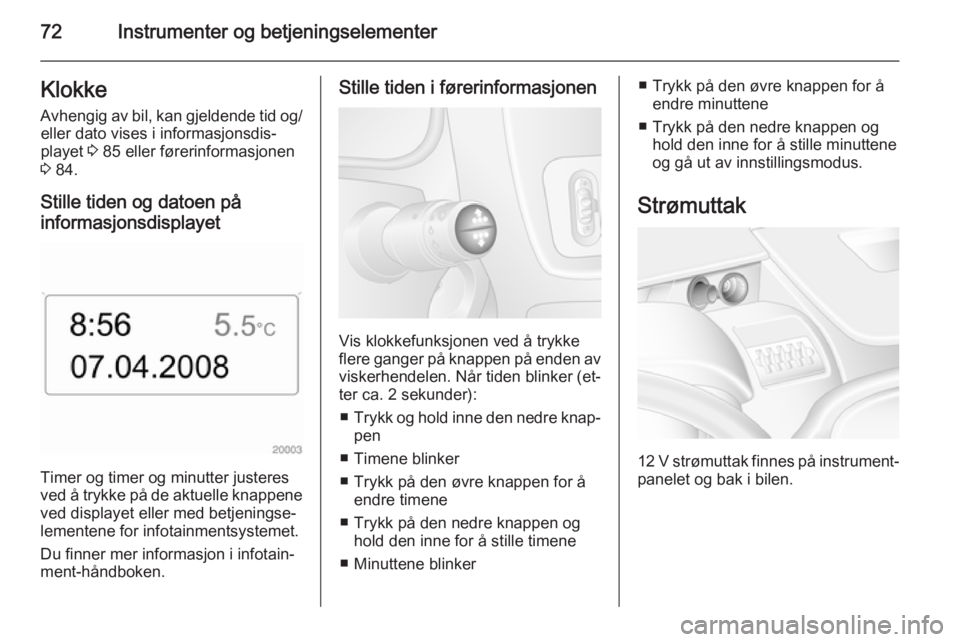

72Instrumenter og betjeningselementerKlokkeAvhengig av bil, kan gjeldende tid og/ eller dato vises i informasjonsdis‐
playet 3 85 eller førerinformasjonen
3 84.
Stille tiden og datoen på
informasjonsdisplayet
Timer og timer og minutter justeres
ved å trykke på de aktuelle knappene ved displayet eller med betjeningse‐
lementene for infotainmentsystemet.
Du finner mer informasjon i infotain‐ ment-håndboken.
Stille tiden i førerinformasjonen
Vis klokkefunksjonen ved å trykke
flere ganger på knappen på enden av viskerhendelen. Når tiden blinker (et‐
ter ca. 2 sekunder):
■ Trykk og hold inne den nedre knap‐
pen
■ Timene blinker
■ Trykk på den øvre knappen for å endre timene
■ Trykk på den nedre knappen og hold den inne for å stille timene
■ Minuttene blinker
■ Trykk på den øvre knappen for å endre minuttene
■ Trykk på den nedre knappen og hold den inne for å stille minuttene
og gå ut av innstillingsmodus.
Strømuttak
12 V strømuttak finnes på instrument‐
panelet og bak i bilen.

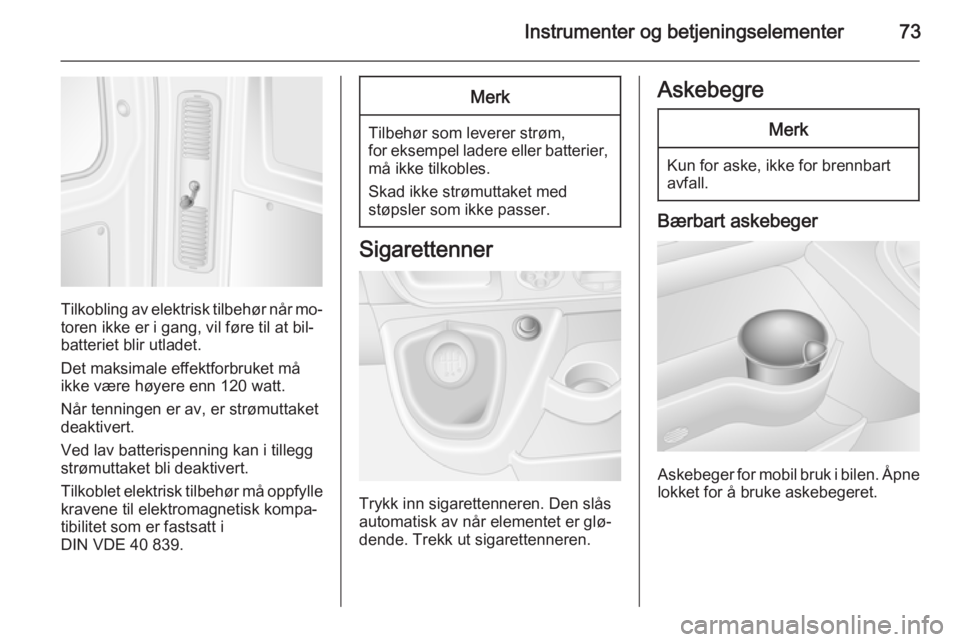

Instrumenter og betjeningselementer73
Tilkobling av elektrisk tilbehør når mo‐toren ikke er i gang, vil føre til at bil‐
batteriet blir utladet.
Det maksimale effektforbruket må
ikke være høyere enn 120 watt.
Når tenningen er av, er strømuttaket
deaktivert.
Ved lav batterispenning kan i tillegg
strømuttaket bli deaktivert.
Tilkoblet elektrisk tilbehør må oppfylle kravene til elektromagnetisk kompa‐
tibilitet som er fastsatt i
DIN VDE 40 839.
Merk
Tilbehør som leverer strøm,
for eksempel ladere eller batterier, må ikke tilkobles.
Skad ikke strømuttaket med
støpsler som ikke passer.
Sigarettenner
Trykk inn sigarettenneren. Den slås
automatisk av når elementet er glø‐
dende. Trekk ut sigarettenneren.
AskebegreMerk
Kun for aske, ikke for brennbart
avfall.
Bærbart askebeger
Askebeger for mobil bruk i bilen. Åpne
lokket for å bruke askebegeret.

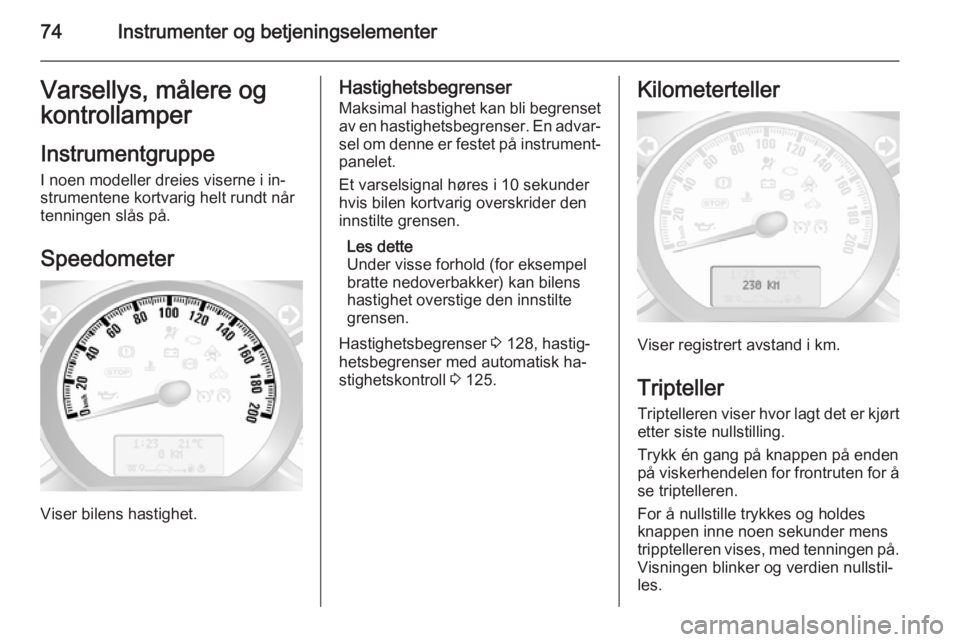

74Instrumenter og betjeningselementerVarsellys, målere og
kontrollamper
Instrumentgruppe
I noen modeller dreies viserne i in‐
strumentene kortvarig helt rundt når
tenningen slås på.
Speedometer
Viser bilens hastighet.
Hastighetsbegrenser
Maksimal hastighet kan bli begrenset av en hastighetsbegrenser. En advar‐
sel om denne er festet på instrument‐
panelet.
Et varselsignal høres i 10 sekunder
hvis bilen kortvarig overskrider den
innstilte grensen.
Les dette
Under visse forhold (for eksempel
bratte nedoverbakker) kan bilens
hastighet overstige den innstilte
grensen.
Hastighetsbegrenser 3 128, hastig‐
hetsbegrenser med automatisk ha‐ stighetskontroll 3 125.Kilometerteller
Viser registrert avstand i km.
Tripteller
Triptelleren viser hvor lagt det er kjørt
etter siste nullstilling.
Trykk én gang på knappen på enden
på viskerhendelen for frontruten for å se triptelleren.
For å nullstille trykkes og holdes
knappen inne noen sekunder mens
tripptelleren vises, med tenningen på.
Visningen blinker og verdien nullstil‐
les.

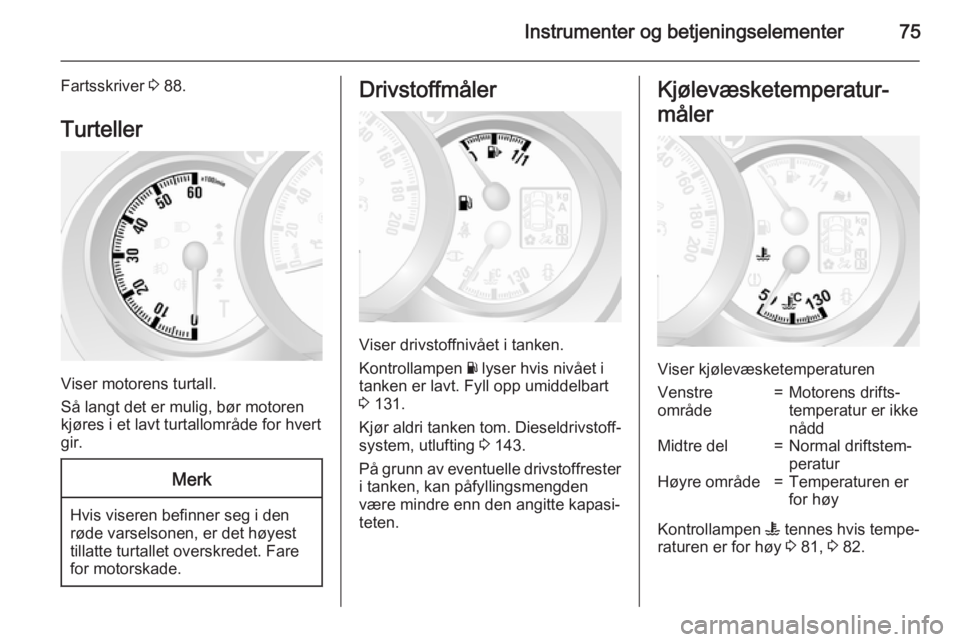

Instrumenter og betjeningselementer75
Fartsskriver 3 88.
Turteller
Viser motorens turtall.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for hvert
gir.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest
tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser drivstoffnivået i tanken.
Kontrollampen Y lyser hvis nivået i
tanken er lavt. Fyll opp umiddelbart
3 131.
Kjør aldri tanken tom. Dieseldrivstoff‐
system, utlufting 3 143.
På grunn av eventuelle drivstoffrester i tanken, kan påfyllingsmengden
være mindre enn den angitte kapasi‐
teten.
Kjølevæsketemperatur‐
måler
Viser kjølevæsketemperaturen
Venstre
område=Motorens drifts‐
temperatur er ikke
nåddMidtre del=Normal driftstem‐
peraturHøyre område=Temperaturen er
for høy
Kontrollampen W tennes hvis tempe‐
raturen er for høy 3 81, 3 82.

76Instrumenter og betjeningselementerMerk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av mo‐
toren. Fare for motoren. Kontroller kjølevæskenivået.
Av fysiske årsaker viser kjølevæske‐
temperaturmåleren kjølevæsketem‐
peraturen bare når det er et visst nivå
på kjølevæsken.
Overvåking av oljenivået Motoroljenivåovervåkingen er bare
korrekt når bilen står parkert på et
plant underlag og motoren er kald.
Hvis motoroljenivået er korrekt når
tenningen slås på, vises OIL LEVEL
CORRECT (OLJENIVÅ RIKTIG) kort‐
varig i førerinformasjonssenteret.
Hvis motoroljen er over minste nivå,
trykker du på kjørecoputerknappen i
enden av viskerhendelen i løpet av
30 sekunder etter at tenningen er slått
på. Meldingen OIL LEVEL
(OLJENIVÅ) vises sammen med fir‐
kantene som tilsvarer oljenivået.
Etter hvert som oljenivået synker, er‐
stattes kvadratene på displayet av
streker.▢▢▢▢▢▢=Maksimumsnivå▢▢▢- - -=Mellomnivå- - - - - -=Minimumsnivå
Hvis minimumsnivået for motoroljen
nås, vises TOP-UP OIL LEVEL (FYLL
PÅ OLJE) sammen med kontrollam‐
pen A i 30 sekunder etter at ten‐
ningen er slått på. Kontroller nivået,
og fyll på olje 3 138.
Trykk på en av kjørecomputerknap‐
pene for å avslutte visningen av olje‐
nivået.
Kjørecomputer 3 86.
Servicedisplay
Når tenningen slås på, vil den gjen‐
værende kjørelengden før neste ser‐
vice vises kortvarig i førerinforma‐
sjonssenteret. Intervallene mellom
når det indikeres service kan variere
betydelig på grunnlag av kjøreforhol‐
dene.
Når den gjenværende kjørelengden
før neste service er mindre enn
3000 km eller 2 måneder, vises
SERVICE IN (SERVICE OM) i føre‐
rinformasjonssenteret.
Når kjørelengden når 0 km eller det er tid for service, tennes kontrollampene
o og A i instrumentgruppen, og
SERVICE DUE (TID FOR
SERVICE) vises i førerinformasjo‐
nen.
Bilen må til service. Søk hjelp hos et
verksted.
Tilbakestilling av
servicedisplayet Etter service må service-displayet til‐
bakestilles: Hvis det er mulig, velges
"kjørelengde til service"-displayet i fø‐ rerinformasjonen, deretter trykkes og
holdes knappen ytterst på viskerhen‐
delen i omtrent 10 sekunder inntil
"kjørelengde til service" vises konti‐
nuerlig.
Kjørecomputer 3 86.
Førerinformasjonsdisplay 3 84.
Serviceinformasjon 3 175.

Instrumenter og betjeningselementer77Girdisplay
Girdisplayet viser valgt innstilling ellergir for den automatiserte manuellegirkassen.
R=ReversN=NøytralstillingA=Automatisk driftkg=BelastningsprogramV=VintermodusT=Bruk av fotbremsW=Girelektronikk
Automatisert manuelt gir 3 117.
Kontrollamper
Kontrollampene som beskrives, fin‐nes ikke i alle bilene. Beskrivelsen
gjelder for alle instrumentvarianter.
Plasseringen av kontrollampene kan
variere avhengig av utstyret. Når ten‐
ningen slås på, lyser de fleste kon‐
trollampene en kort stund som en
funksjonstest.
Fargene på kontrollampa betyr:Rød=Fare, viktig påminnelseGul=Advarsel, merknad, feilGrønn=InnkoblingsbekreftelseBlå=InnkoblingsbekreftelseHvit=Innkoblingsbekreftelse

78Instrumenter og betjeningselementer

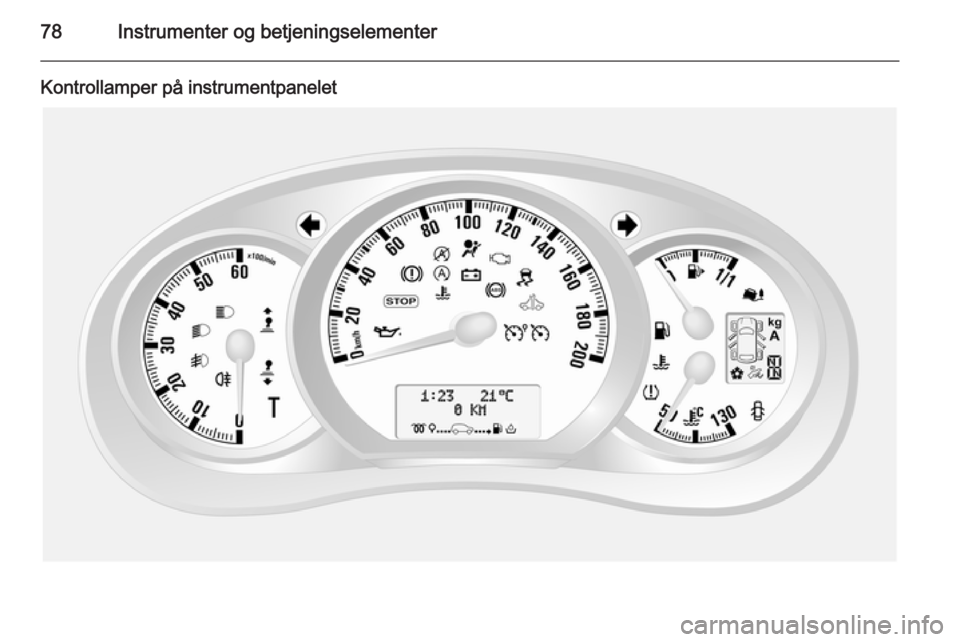

Kontrollamper på instrumentpanelet
